Trennmaschine Qcut 600 A

Die Großtrennmaschine Qcut 600 A ist das leistungsstarke Flaggschiff der QATM­Trennmaschinenreihe und bietet als größte Maschine maximale Schnittkapazität für besonders große oder schwere Proben. Mit ihrem automatischem Fahr­- und Kappschnitt erlaubt sie exaktes, berührungsarmes Trennen. Sie setzt neue Maßstäbe in Sachen Arbeitsraum, Flexibilität und Prozessautomatisierung.

• Maximale Trennkapazität: Proben mit einem Durchmesser von bis zu 244 mm können einfach durchtrennt werden
• Industrielle Anwendungen: Selbst schwerste Proben können via Stapler oder Kran auf den hochbelastbaren Maschinentisch abgelegt werden
• Multi­-Positionsprozess MPP: Gleichzeitiges Positionieren und automatisches Trennen verschiedener Werkstücke auf dem Maschinentisch

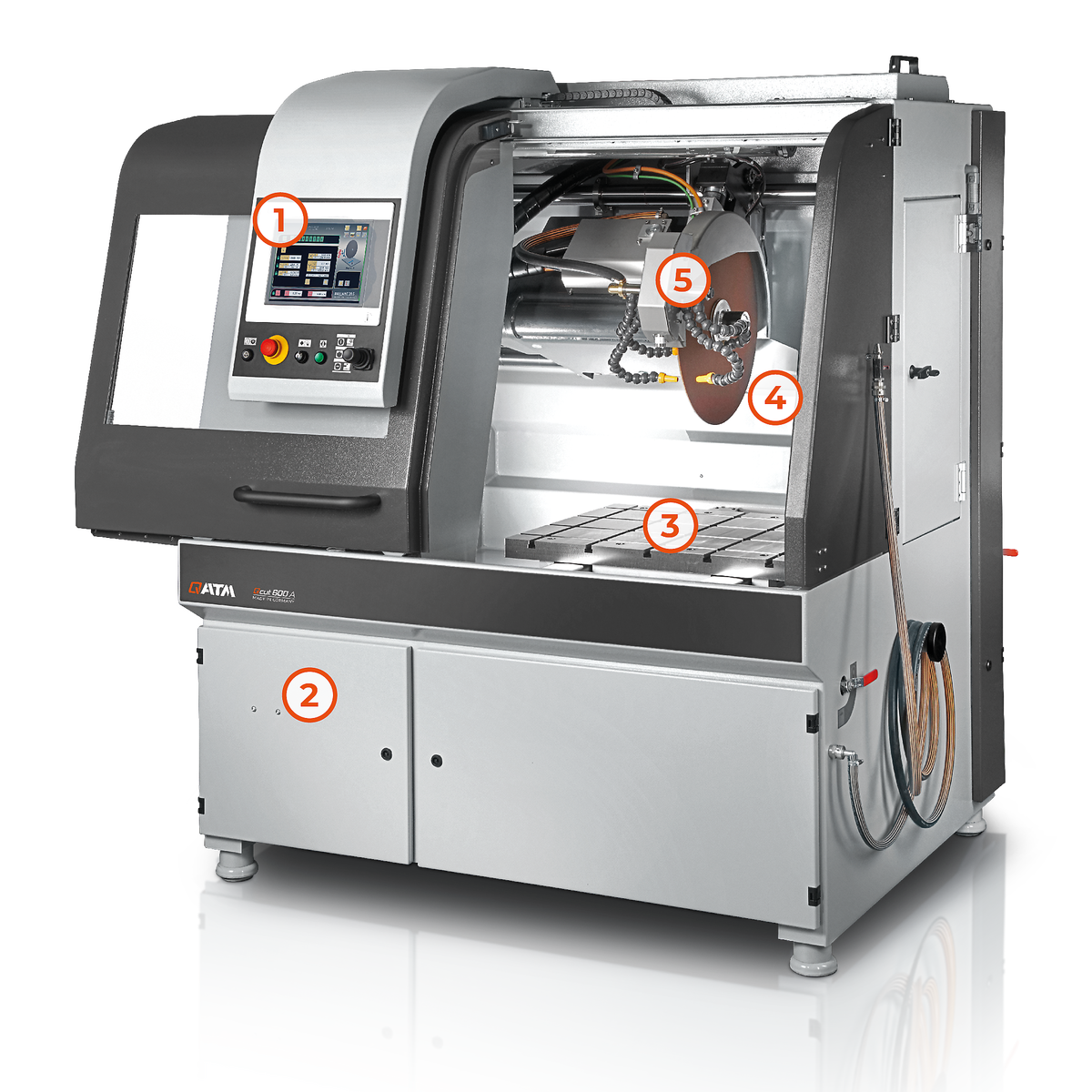

Trennmaschine Qcut 600 A Leistungsmerkmale

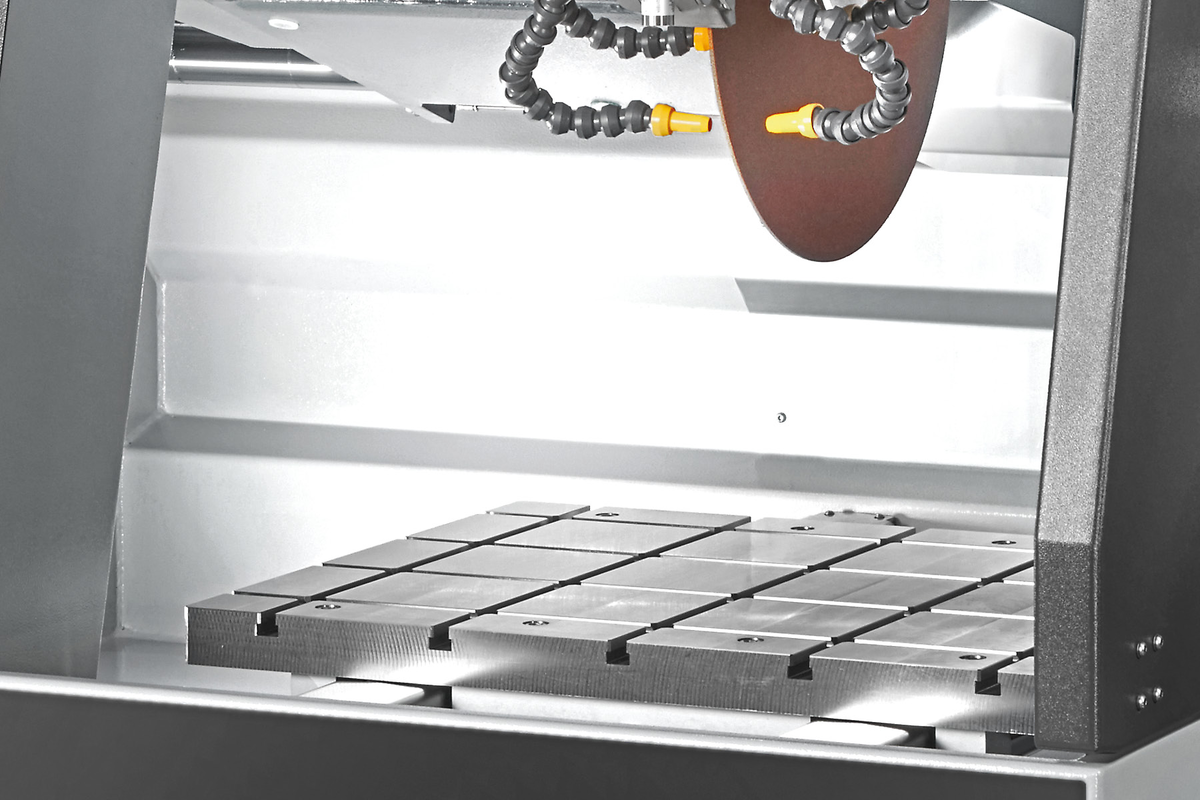

Maschinentisch aus rostfreiem Edelstahl

Großzügiger Maschinentisch ermöglicht genaues Arbeiten selbst bei hoher Beanspruchung.

• Integrierte Nuten für das Easy-Spannsystem zur schnellen Montage von Spannwerkzeugen
• Effiziente und zuverlässige Fixierung komplexer Geometrien mittels Spannmitteln
• Tragfähigkeit bis zu 400 kg (einschließlich Spannvorrichtungen)

Laser-Ausrichthilfe

Durch die optionale Laser-Ausrichthilfe lässt sich der Trennschnitt bereits vor dem Trennen auf dem Bauteil abbilden, um das Werkstück exakt ausrichten zu können.

• Einfache Positionierung der Werkstücke
• Genaues Einspannen ohne viel Aufwand

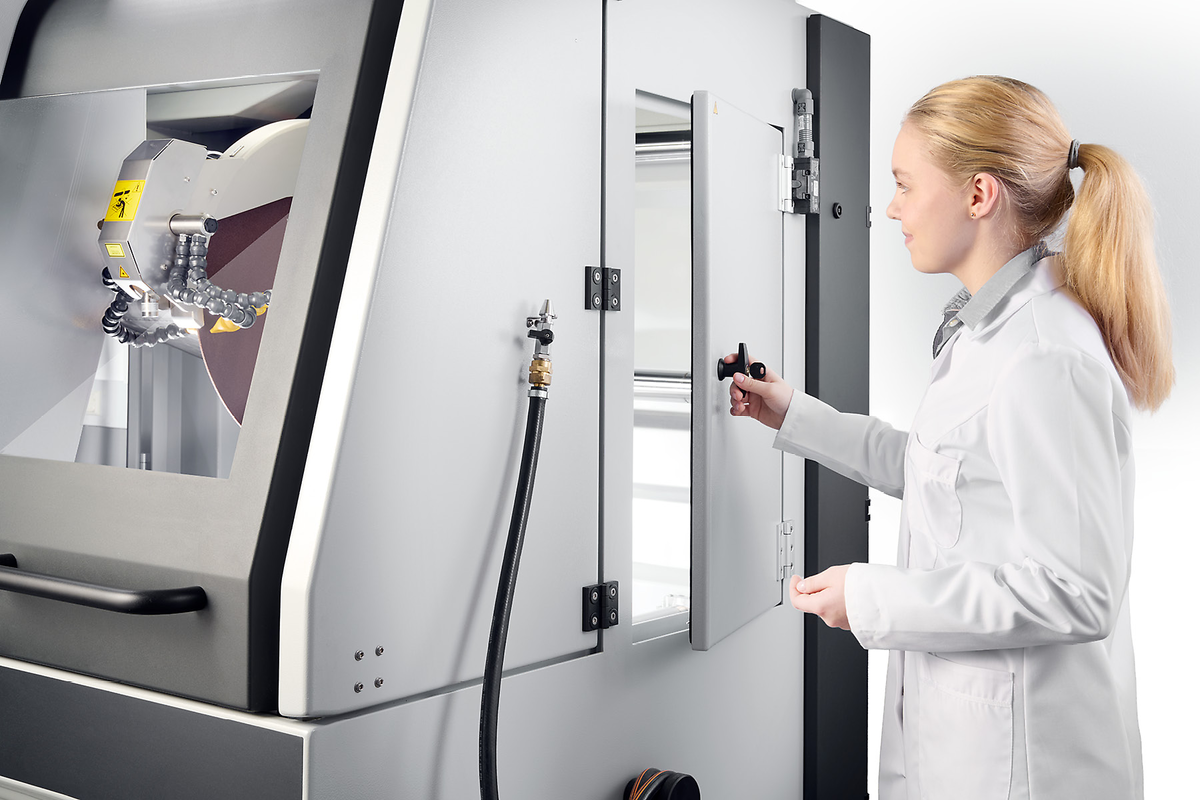

Robuste Maschine mit großem Trennraum

Robuster, pulverbeschichteter Maschinenkorpus aus Stahl mit großer Schiebetüre aus kratzfestem Sicherheitsverbundglas und großer Seitentüre.

• Maschinenkorpus mit integrierbarer Umwälzkühlung und automatischer Zentralschmierung
• Optimaler Zugang zum großen Trennraum, öffnen der Türen nur bei Stillstand der Trennscheibe möglich (integrierte Stillstandsüberwachung)

Präzisionsquerstellung

Die Z-Achse ist im Maschinentisch integriert und die Trenn- bereichshöhe wird somit erhalten. Die automatische Quer- zustellung mit Serienschnittfunktion ist für exakte Parallel- schnitte geeignet.

• Einfache und intuitive Serienschnitte möglich
• Durch den Multi-Positionsprozess (MPP) lassen sich komplexere Serienschnitte realisieren

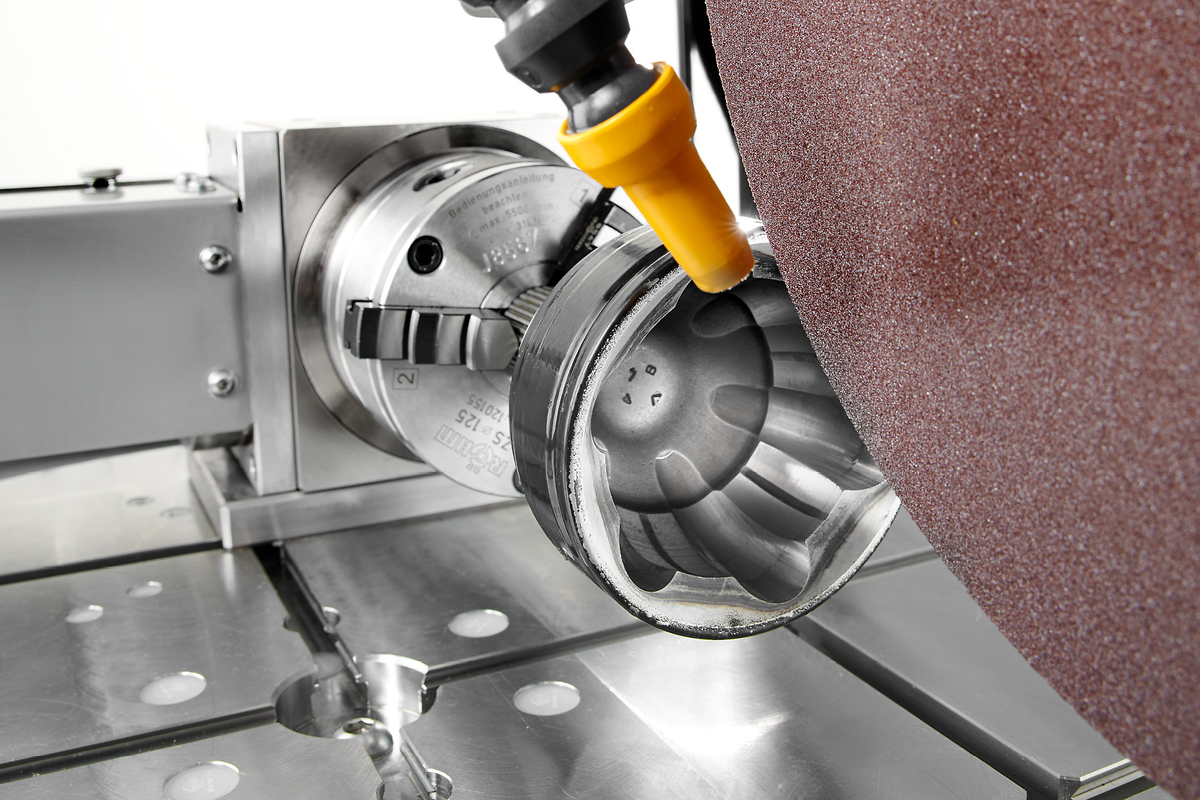

Drehvorrichtung

Die optionale Drehvorrichtung verfügt über eine radiale Achse, parallel zur Trennscheibe, wobei die Winkeleingabe über die Software gesteuert wird.

• Gleichmäßigere Schnittbilder und Schnittqualität
• Trennzeit halbiert sich bei rotationssymmetrischen Teilen
• Schützt vor Verlaufen der Trennscheibe

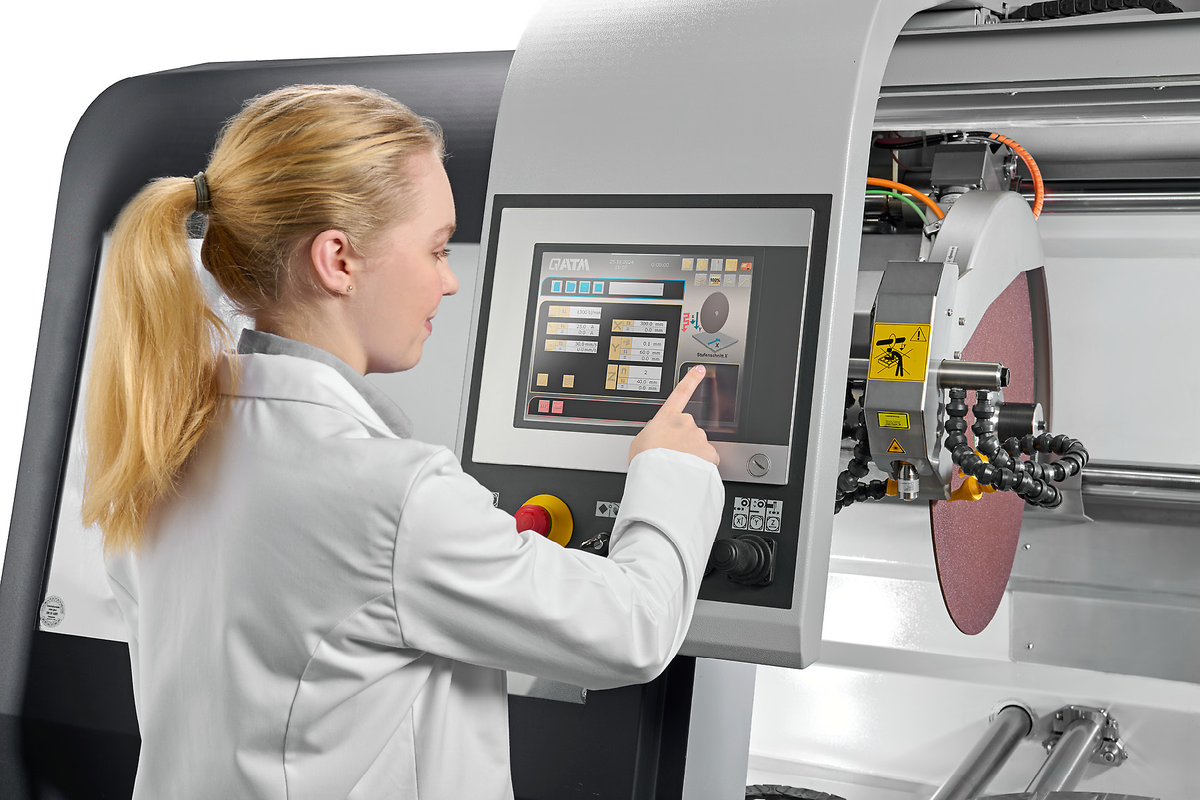

Intuitive und einfache Bedienung

Großer 12,1" Industrie-Touchscreen mit intuitiver QATM- Benutzersoftware und Joystick.

• Trennparameter einfach speichern und abrufen sowie Wartungsaufgaben kundenspezifisch anlegen (200 Benutzerprogramme speicherbar)
• Parameter wie Vorschubgeschwindigkeit, Weg und Schnitt- kraft sind während des automatischen Ablaufs veränderbar

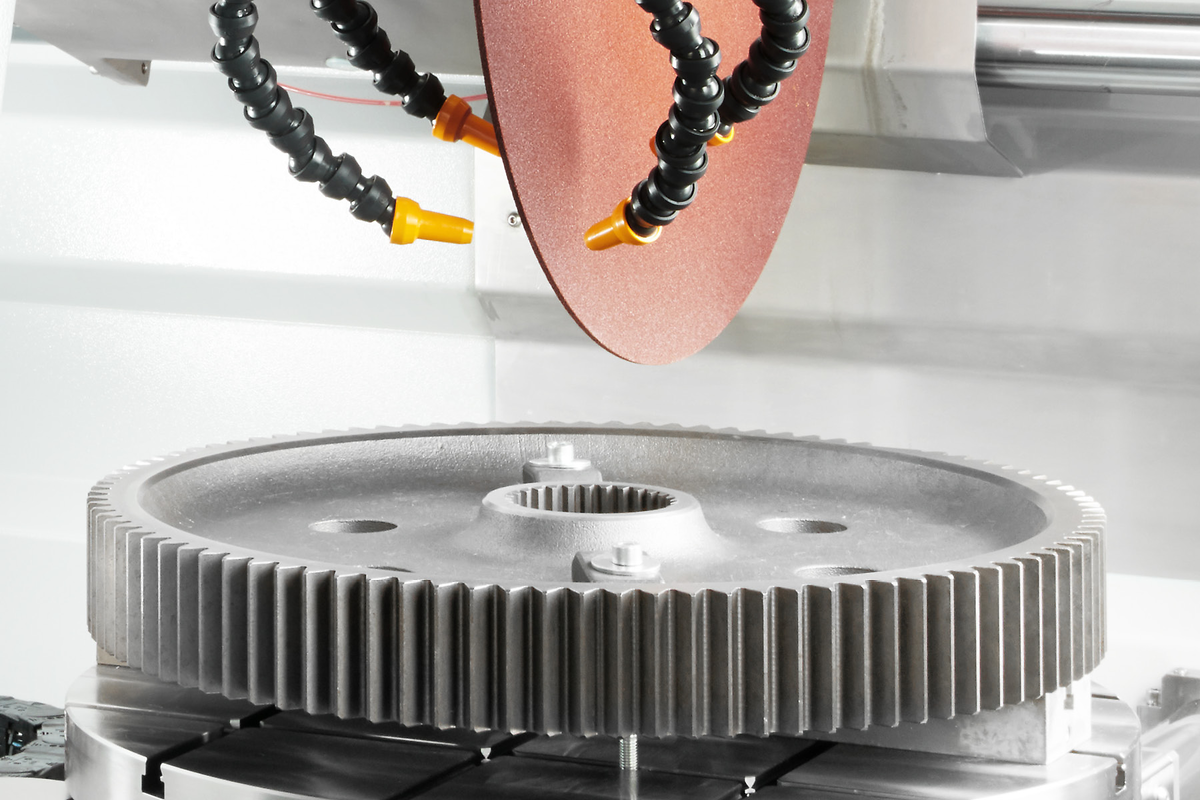

Taktvorschub

Besonders beim Trennen von dickeren und schwierig zu trennenden Werkstoffen bringt der regelbare, automatische Taktvorschub durch Kühlen und Freischneiden des Schnitt- bereichs materialschonende Vorteile.

• Bessere Trennergebnisse bei größeren Bauteilen
• Effizientere Kühlung der Kontaktflächen

Schnittkraftabhängige Vorschubregelung (X- und Y-Achse)

Die Vorschubgeschwindigkeit wird bei Erreichen der ein- gegebenen maximalen Leistung reduziert. Dies schützt Gerät und Trennmittel vor Überlastung.

• Zeiteinsparung durch variable Vorschubgeschwindigkeit
