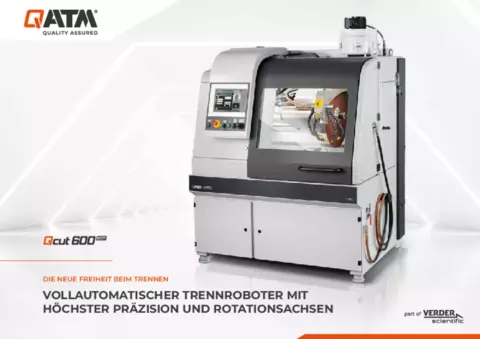

Trennen in 5 Dimensionen – die Qcut 600 BOT ist ein voll automatischer Trennroboter. Ausgestattet mit patentierter Spitzentechnologie eröffnet sie neue Möglichkeiten im Trennprozess für die materialographische Probenvor bereitung.
1. Ergonomisches Bedienfeld
2. Robuster Maschinenkorpus
3. Großer runder Maschinentisch
4. Großer Trennraum
5. Optimierter Schwenkarm
6. Rotationsachse, B-Achse
7. Optionale Rotationsachse, C-Achse
Über die breite Schiebetür können große Bauteile direkt per Stapler oder Kran abgelegt werden.
Mit der patentierten 5-Achsen-Techno- logie kann jeder beliebige Winkel eines Werkstücks exakt, reproduzierbar, schnell und einfach getrennt werden. Alle Achsen sind feinjustierbar und während des Trennschnitts vibrationsfrei fixiert – präzises Arbeiten ist einfacher denn je.
Die Beweglichkeit der verschiedenen Achsen in Kombination mit den Spannsystemen ermöglichen ein präzises Heraustrennen des Probenstücks ohne zeitintensives Umspannen des Werkstücks. Alle erforderlichen Trennschnitte können nacheinander und automatisiert ausgeführt werden – auch bei großen Werkstücken.
1. Y-ACHSE (Kappschnitt)
2. Z-ACHSE (Querzustellung)
3. B-ACHSE (Rotationsachse)
4. X-ACHSE (Fahrschnitt)
5. C-ACHSE (Rotationsachse)
Großzügiger Drehtisch (Ø 600 mm) ermöglicht genaues Arbeiten selbst bei hoher Beanspruchung.
Die dynamische Trennscheibenvermessung führt zu reprodu- zierbaren Schnittergebnissen mit gleichbleibender Qualität.
Robuster, pulverbeschichteter Maschinenkorpus aus Stahl mit großer Schiebetüre aus kratzfestem Sicherheitsverbundglas und großer Seitentüre.
Zur Optimierung der Schnittqualität erkennt die Maschine selbstständig lokale Werkstoffmerkmale, wie gehärtete Bereiche.
Präzise Schwenkarmführung und Trennscheibenkühlung.
Großer 12,1" Industrie-Touchscreen mit intuitiver QATM- Benutzersoftware, Joysticks und Notausschalter.
Einfacher Trennscheibenwechsel und simples Einspannen legen den Fokus auf das Trennen.
Das Bedienpult ist verschiebbar und kann für eine ergono- mische Bedienung in der Einrichtung und Bedienung der Maschine frei positioniert werden.
Kompakt integrierbares Kühlsystem für Standardanwendungen.
Großes Kühl- und Filtersystem für den Dauerbetrieb z. B. bei seriellen Anwendungen.
Arbeitssicherheit: Arbeitsumgebung mit verbesserter Luftqualität.
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente. Das Qprep-Sortiment umfasst speziell entwickelte Trennscheiben für eine Vielzahl von Materialien und Anforderungen.
Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.
Maschine konfigurierbar mit 4 (X/Y/Z/B) oder 5 Achsen (X/Y/Z/B/C)
| Trennscheibe | bis zu ø 600 mm/24" |
| Max. Schnitttiefe der Trennscheibe | 244 mm (Trennscheibe ø 610 mm) |
| Trennscheibenaufnahme | ø 32 / 40 mm |
| X-Achse (Fahrschnitt) automatisch | 550 mm |
| Y-Achse (Kappschnitt) automatisch | 360 mm |
| Z-Achse automatisch | 550 mm |
| Positioniergenauigkeit Z-Achse | 0,1 mm |
| B-Achse | 4 Achsen: 360° 5 Achsen: 200° |
| C-Achse | 4 Achsen: - 5 Achsen: 360° |
| Tisch | ø 600 mm, rostfrei |
| Nutbreite | 12 mm |
| Drehzahl | Variabel 1000 - 2400 U/min |
| Antriebsleistung (Hauptantrieb) | 15 kW, S1 |
| Anschlussleistung | 30 kVA |
| B x H x T | 1640 x 2200 x 1480 mm |
| Gewicht | ca. 1600 kg (je nach Ausstattung) |
Technische Änderungen und Irrtümer vorbehalten
