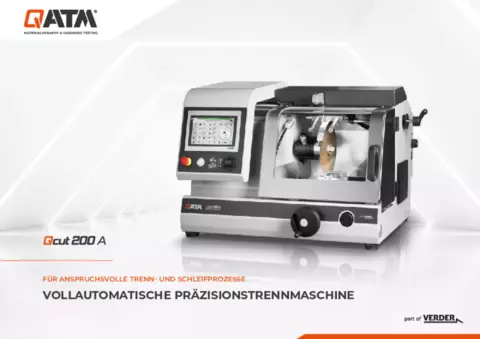

Die Qcut 200 A ist eine Präzisionstrennmaschine mit bis zu 3 automatischen Achsen für den Einsatz von Trennscheiben mit einer Größe von bis zu 203 mm / 8‘‘.
Die Präzisions-Trennmaschine Qcut 200 A ist ein kompaktes, zielgenaues Trenngerät, das mit bis zu drei automatischen Achsen (X, Y, Z) und zahlreichen Schnittfunktionen höchstmögliche Flexibilität und Raumnutzung bietet. Durch einen modularen Aufbau kann die Qcut 200 A mit zahlreichen Optionen und passenden Spannwerkzeugen optimal und bedarfsorientiert ausgestattet werden.
Produktvorteile
1. Trennraumspülung
2. Großer Maschinentisch
3. Ergonomisches Bedienfeld
4. Laser-Ausrichthilfe
5. Zubehör
6. Trennscheibenarretierung
7. Abziehvorrichtung
8. Zentrifugalabscheider
Mit dem neuen Vakuumspanner lassen sich Glasträger für Dünnschliffe einfach und rutschsicher befestigen.
Mit dem neuen Vakuumspanner lassen sich Glasträger für Dünnschliffe einfach und rutschsicher befestigen.
Beim Trennen ist eine optimale Kühlung unerlässlich. Starke Wärmeentwicklung während des Trennprozesses schädigt die Probe und erhöht den Verschleiß der Trennscheibe. Das Kühl und Korrosionsschutzmittel leitet die Wärme ab und entfernt gleichzeitig die Späne aus dem Trennraum.
Für die Qcut 200 A stehen eine Vielzahl von Spannmittel zur Verfügung. Über das Easy-Spannsystem können sie einfach und sicher mit nur einer Schraube auf dem Tisch befestigt werden. Das mühsame Einfädeln der Spannwerkzeuge in die T-Nuten des Tisches wird somit überflüssig. Das Easy-Spannsystem ist eine innovative Ergänzung mit großer Wirkung auf den Arbeitsalltag.
Easy-Spannplatte S mit Drehfunktion + Easy adaption (vertikal)
Easy-Spannplatte S mit Qtool 40 S
Qtool 40
Klemmen und Schneiden schwieriger Proben (Video)
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente. Das Qprep-Sortiment umfasst speziell entwickelte Trennscheiben für eine Vielzahl von Materialien und Anforderungen.
Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.
| Trennscheibe | up to Ø 203 mm / 8" |
| Max. Probengröße | 75 mm (cut-off wheel Ø 200 mm) |
| Trennscheibenaufnahme | Ø 12,7 mm |
| X-Achse | 210 mm (manuell/ automatisch) |
| Y-Achse | 80 mm (automatisch) |
| Z-Achse (Option) | 80 mm (automatisch) |
| Vorschubgeschwindigkeit | 0.01 - 20 mm/s |
| Positioniergenauigkeit Z-Achse | 0,005 mm |
| Min. Querzustellung Z-Achse | 0,001 mm |
| Tisch ohne Z-Achse (BxT) | 300 x 210 mm |
| Tisch mit Z-Achse (BxT) | 280 x 210 mm |
| Nutbreite | 8 mm |
| Drehzahl | 300-5000 U/min |
| Antriebsleistung (Hauptantrieb) | 0,75 kW, S1 |
| Anschlussleistung | 2,2 kVA |
| B x H x T | 725 x 535 x 675 mm |
| Gewicht | ~ 82 kg |
