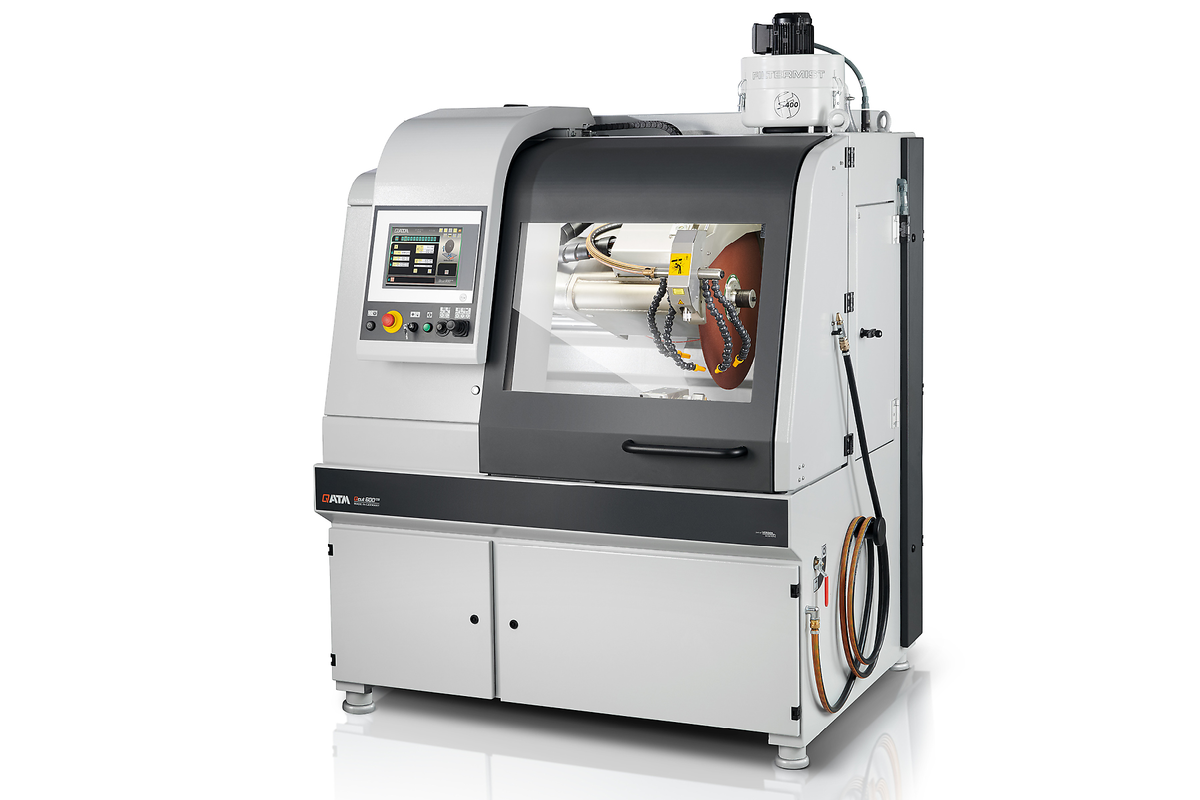

Cortar en 5 dimensiones – el Qcut 600 BOT es un robot de corte totalmente automático. Equipado con tecnología punta patentada, abre nuevas posibilidades en el proceso de corte para la preparación de muestras materialográficas.

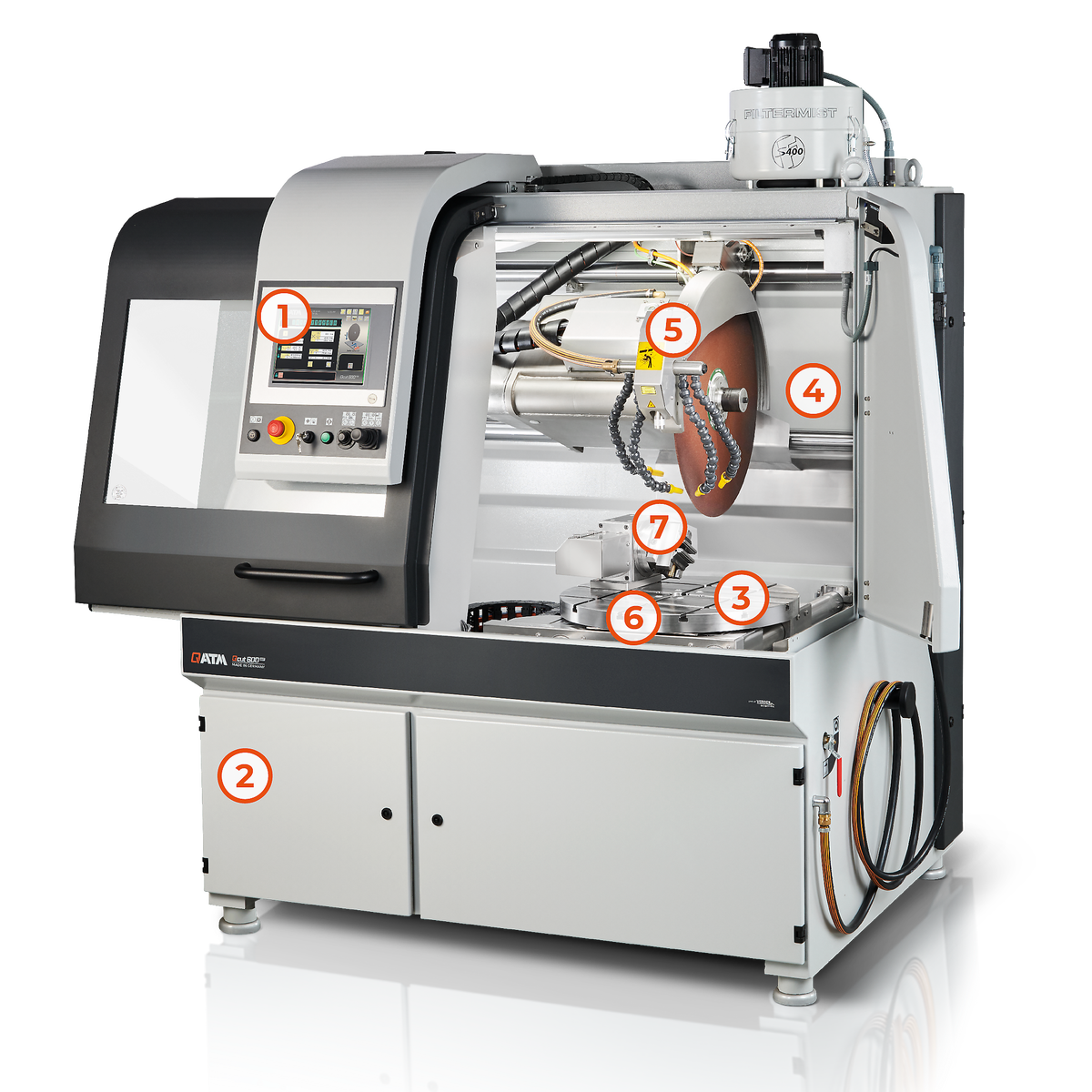

1. Panel de control ergonómico
2. Cuerpo robusto de la máquina
3. Amplia mesa redonda de la máquina
4. Cámara de corte grande
5. Brazo giratorio optimizado
6. Eje de rotación, eje B
7. Eje de rotación opcional, eje C
Los componentes de gran tamaño pueden depositarse directamente con carretilla elevadora o grúa a través de la amplia puerta corredera.
Con la tecnología patentada de 5 ejes, se puede cortar cualquier ángulo de una pieza de trabajo de forma precisa, reproducible, rápida y sencilla. Todos los ejes se pueden ajustar con precisión y se fijan sin vibración durante el corte, lo que facilita más que nunca el trabajo de precisión.
La movilidad de los distintos ejes, en combinación con los sistemas de sujeción, permite un corte de precisión de la muestra sin necesidad de realizar una nueva sujeción de la pieza, lo que requiere mucho tiempo. Todos los cortes necesarios se pueden realizar de forma secuencial y automática, incluso en piezas de gran tamaño.

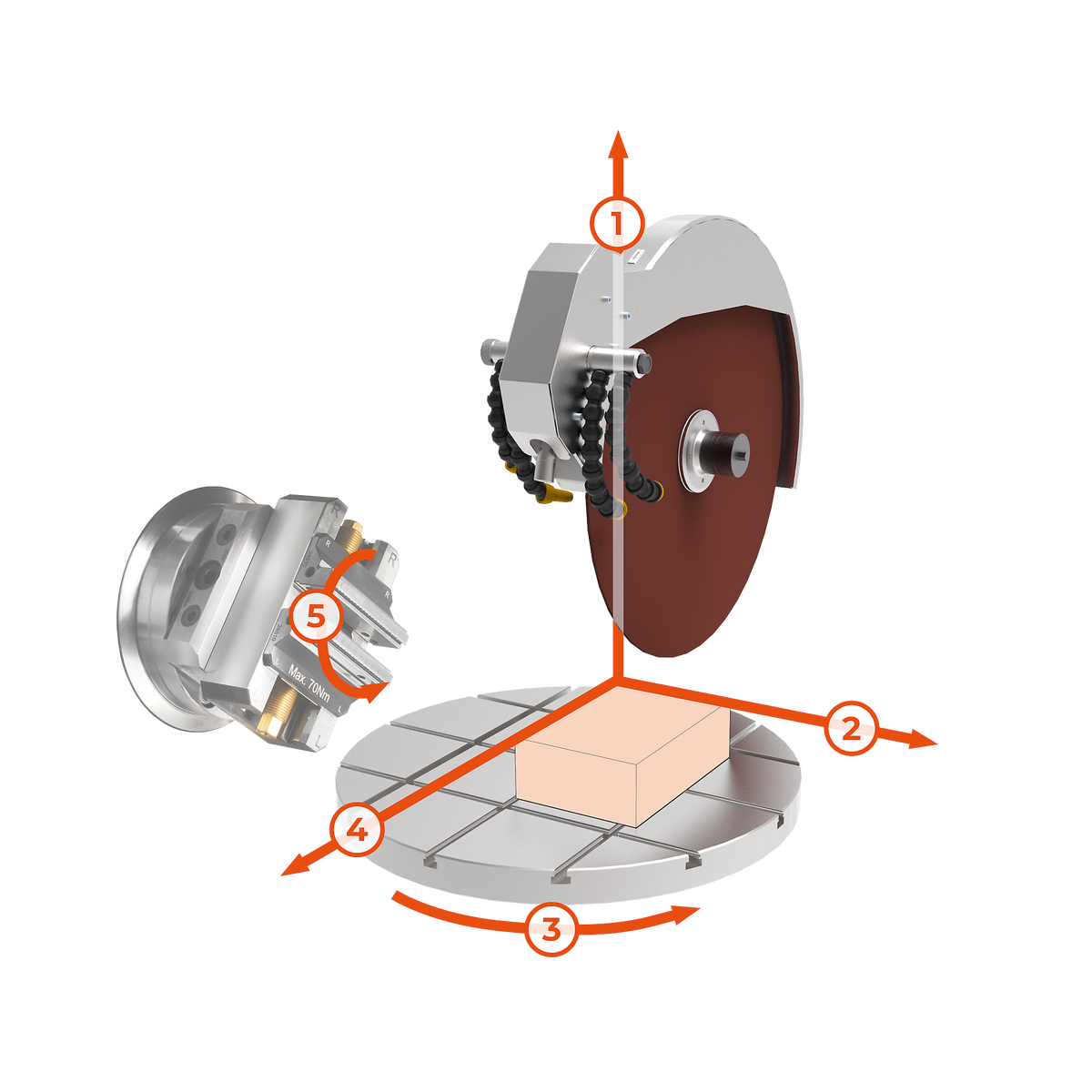

1. EJE Y (corte transversal)
2. EJE Z (movimiento transversal)
3. EJE B (eje de rotación)
4. EJE X (movimiento horizontal)
5. EJE C (eje de rotación)

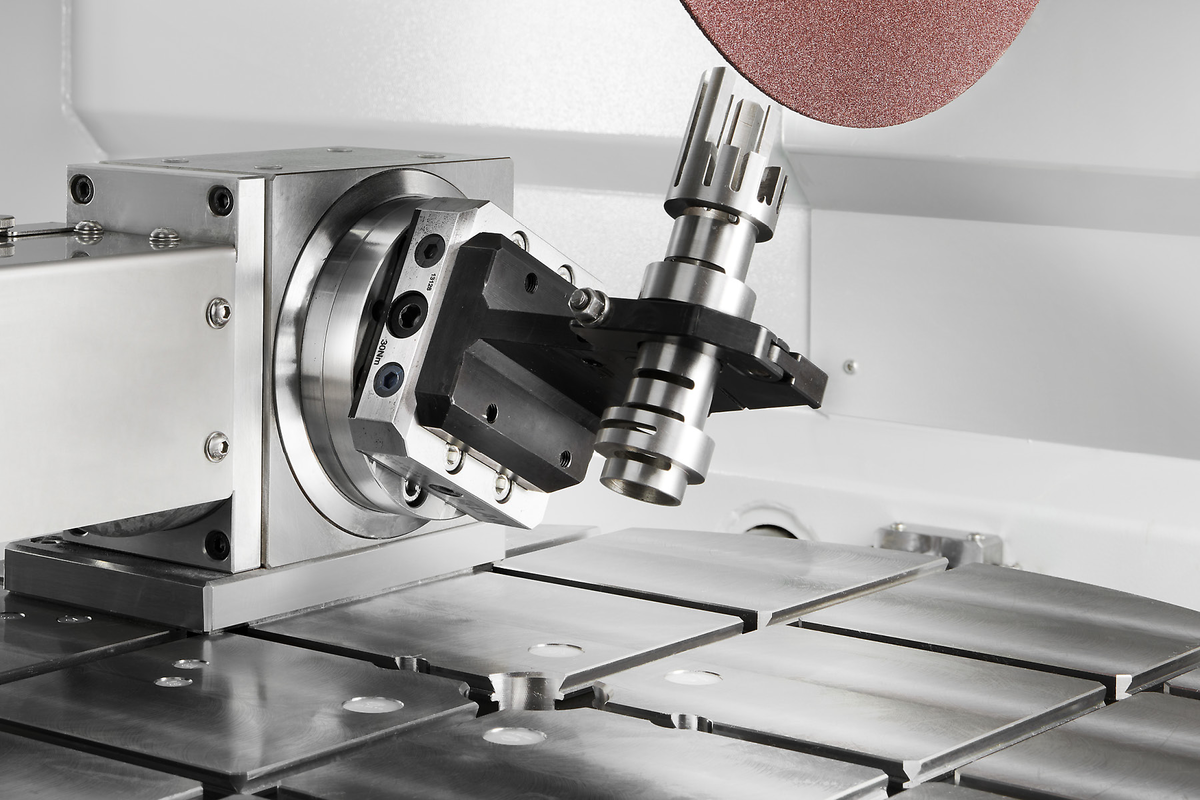

La amplia mesa giratoria (Ø 600 mm) permite trabajar con precisión incluso con cargas elevadas.
La medición dinámica del disco de corte produce resultados de corte reproducibles con una calidad constante.

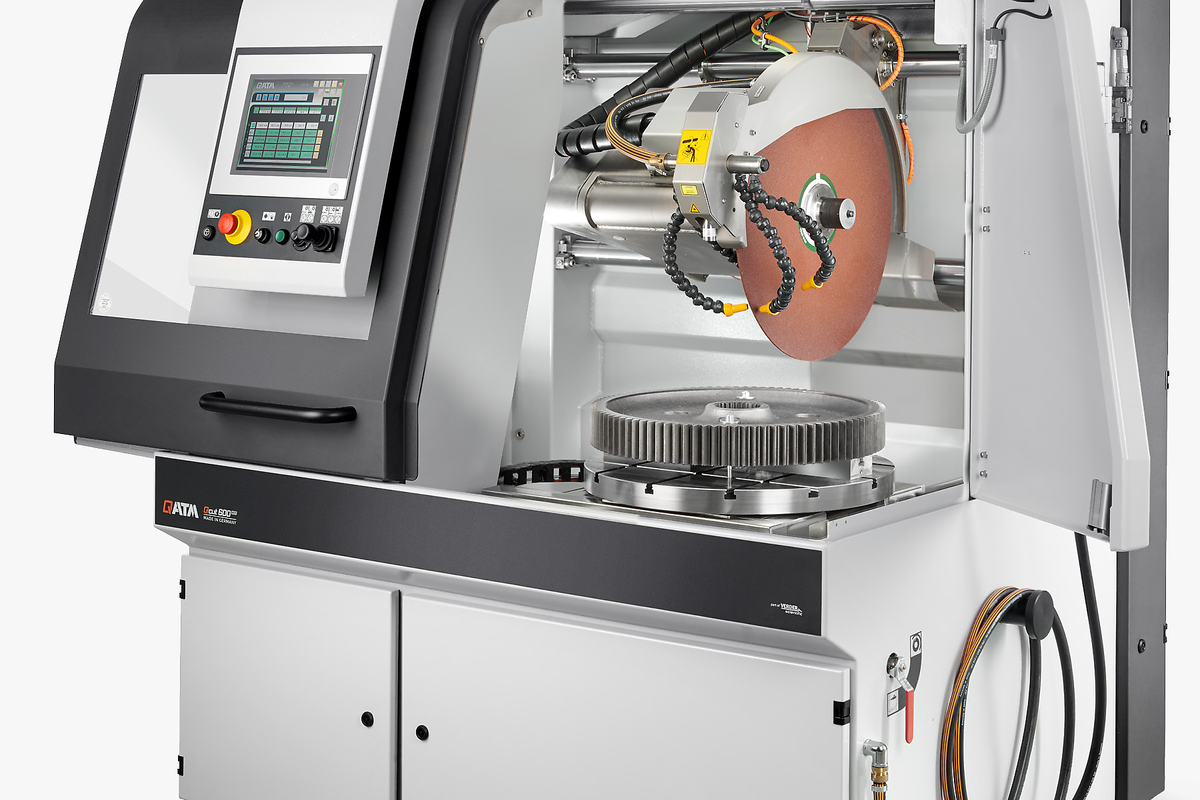

Cuerpo de la máquina robusto, de acero con recubrimiento en polvo, con una gran puerta corredera de vidrio laminado de seguridad resistente a los arañazos y una gran puerta lateral.
Para optimizar la calidad del corte, la máquina detecta automáticamente las características locales del material de la pieza, como las zonas endurecidas.

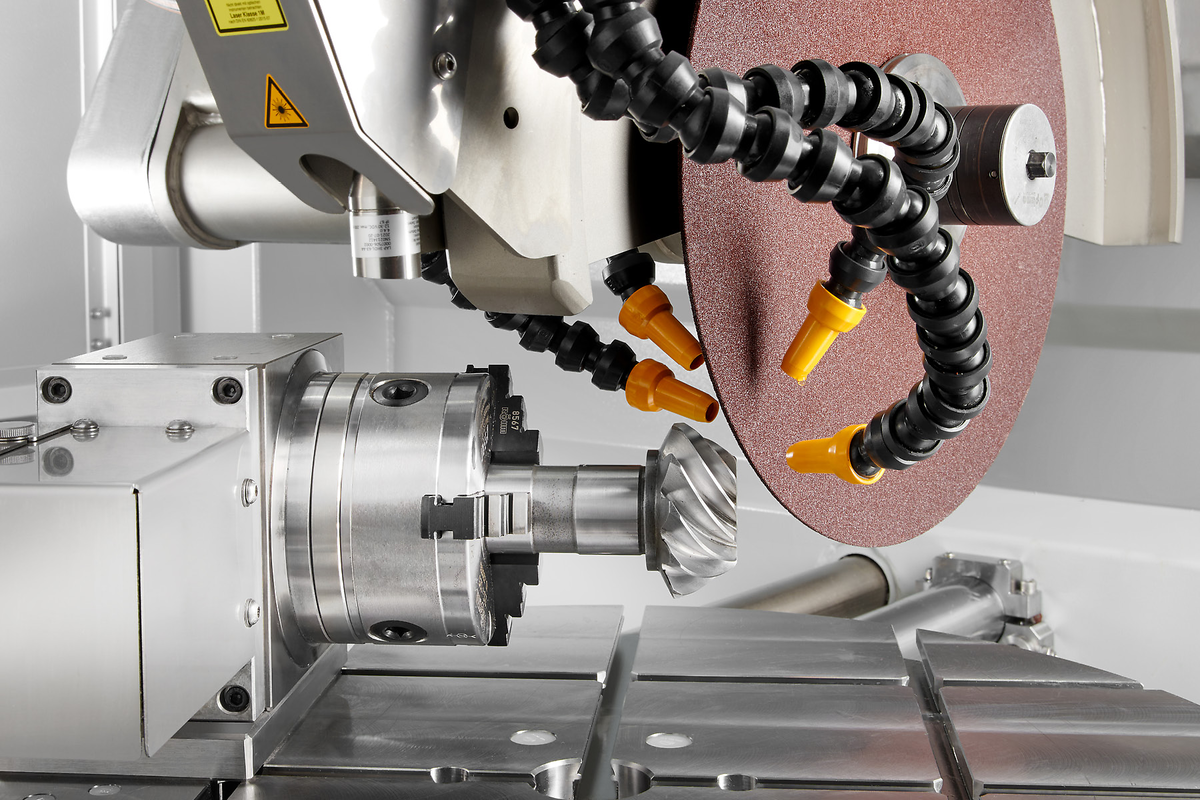

Guía precisa del brazo giratorio y refrigeración del disco de corte

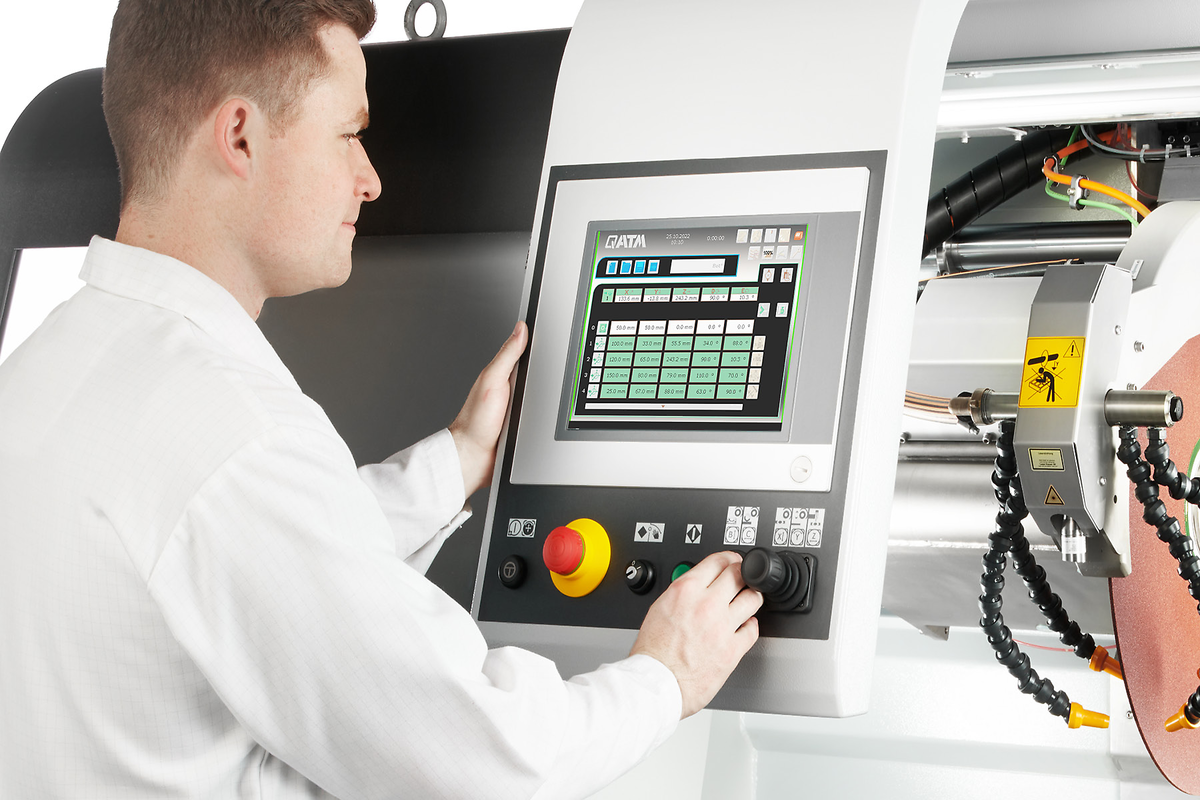

Gran pantalla táctil industrial de 12,1" con software QATM intuitivo, palancas de mando e interruptor de parada de emergencia

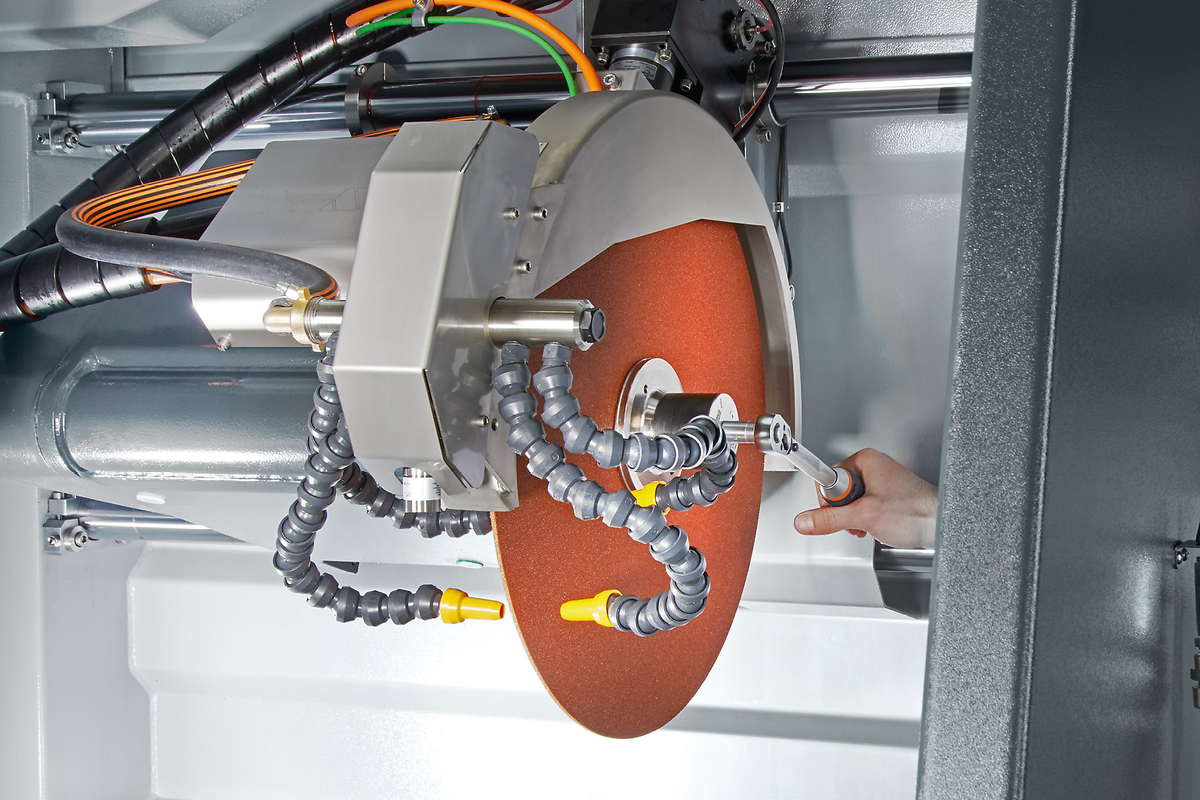

El cambio fácil del disco de corte y la sujeción sencilla le permiten centrarse en el corte.

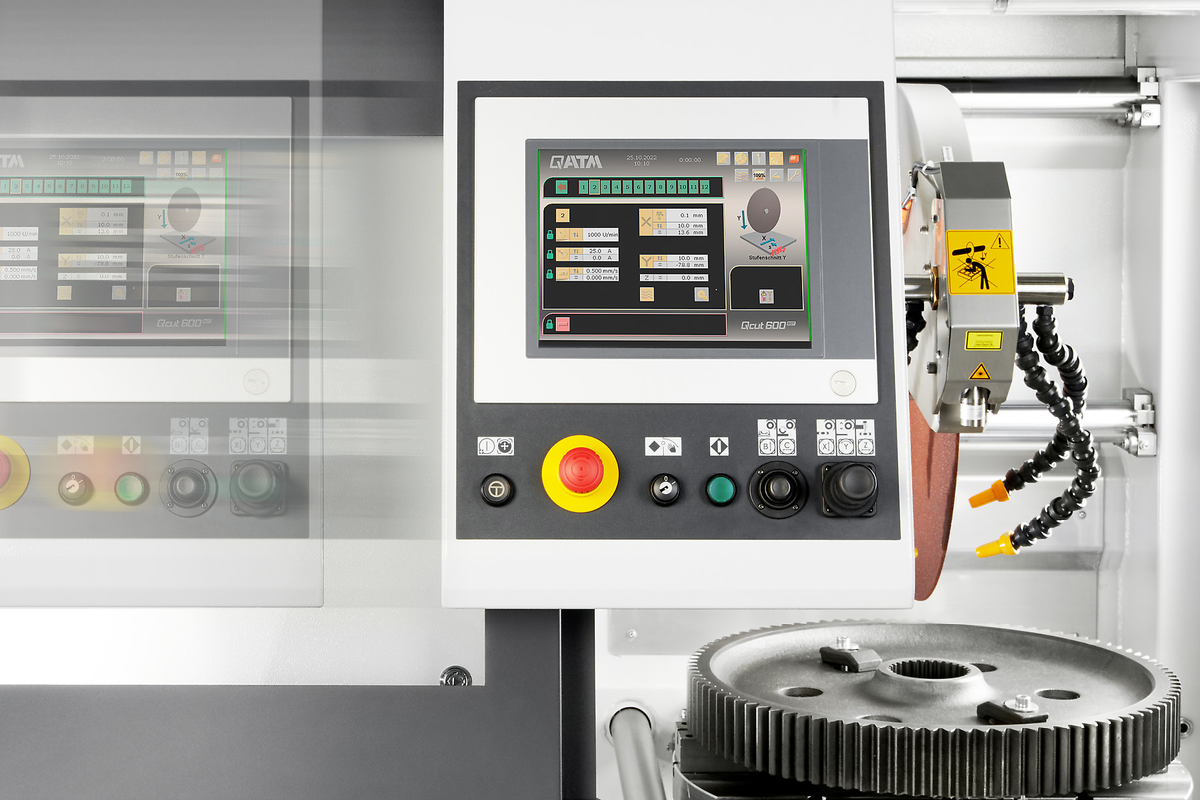

El panel de control deslizante se puede posicionar libremente para un manejo ergonómico durante la configuración y el funcionamiento de la máquina.
Sistema de refrigeración compacto e integrable para aplicaciones estándar

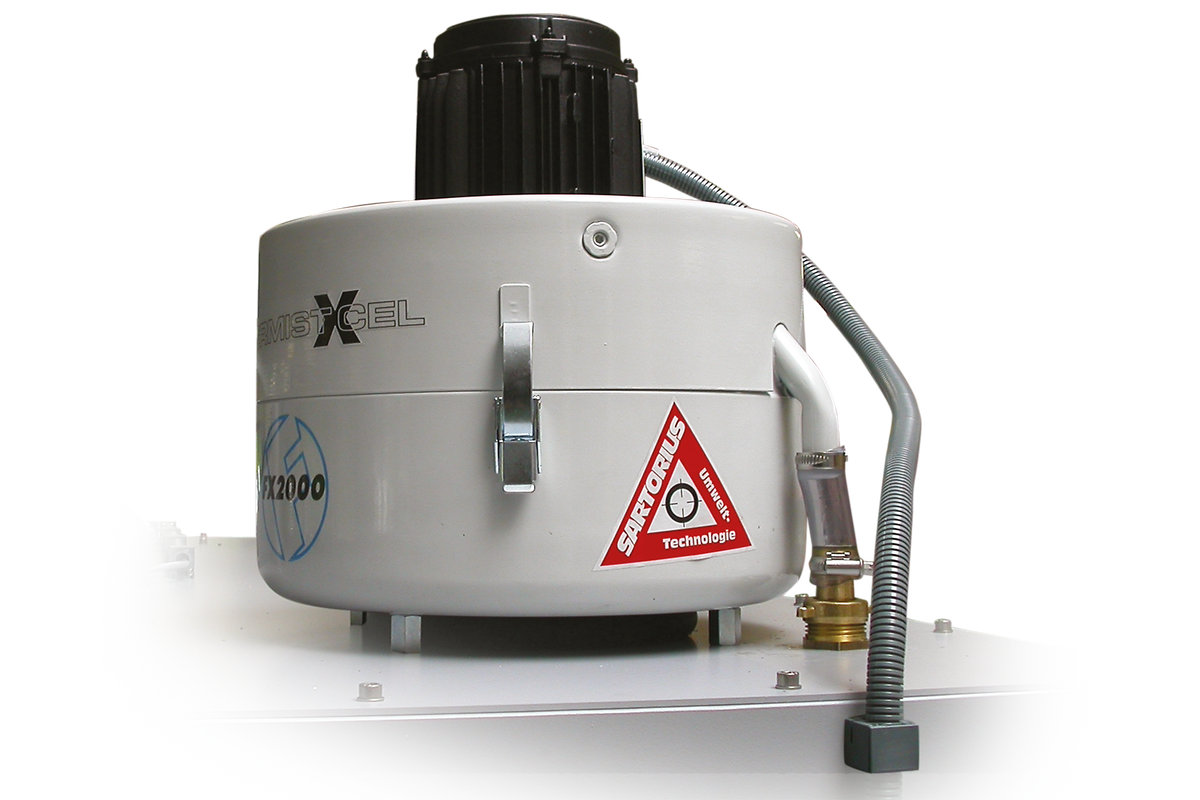

Sistema de refrigeración y filtrado grande para el funcionamiento continuo, p. ej., en aplicaciones en serie.
Seguridad laboral: entorno de trabajo con mejor calidad del aire
El corte es más fiable, seguro y eficaz cuando se realiza con los ingredientes adecuados: conocimientos, cuidado y la elección correcta de los consumibles e instrumentos. La gama Qprep incluye discos de corte especialmente desarrollados para una amplia variedad de materiales y requisitos.
Nuestros innovadores dispositivos de sujeción se utilizan para sujetar las piezas de trabajo de manera segura y precisa garantizando un proceso exacto de corte y lijado. Disponemos de una amplia gama de diferentes dispositivos de sujeción que se ha desarrollado para aplicaciones específicas y tamaños concretos de piezas de trabajo.
Máquina configurable con 4 (X/Y/Z/B) o 5 ejes (X/Y/Z/B/C)
| Disco de corte | up to ø 610 mm / 24“ |
| Distancia máx. de corte del disco | 244 mm (cutting wheel ø 610 mm) |
| Portadisco | ø 32 / 40 mm |
| Eje X automático | 550 mm |
| Eje Y automático | 360 mm |
| Eje Z automático | 550 mm |
| Exactitud de movimiento eje Z | 0,1 mm |
| B-Axis | 4 axes: 360° 5 axes: 200° |
| C-Axis | 4 axes: - 5 axes: 360° |
| Table | ø 600 mm, stainless |
| Ancho de ranura | 12 mm |
| Velocidad | variable 1000 - 2400 rpm |
| Potencia de accionamiento (motor principal) | 15 kW, S1 |
| Potencia de conexión | 30 kVA |

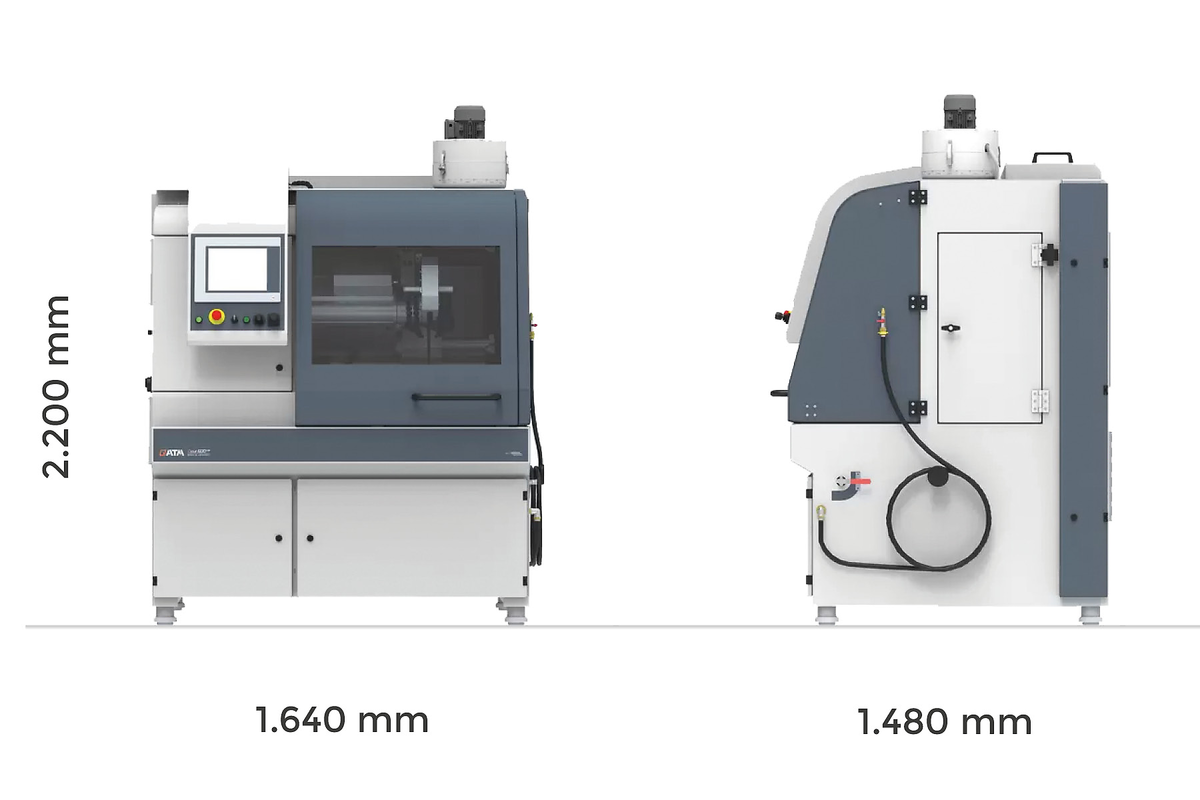

| anchura x altura x profundidad | 1640 x 2200 x 1480 mm |
| Peso | approx. 1600 kg (depends on equipment) |
Reservado el derecho a realizar modificaciones técnicas o correcciones.
