Le Qpol 250 A1/A2-ECO sono pre-levigatrici e lucidatrici metallografiche a uno o due piatti per il laboratorio di materialografia, adatte a piatti di lavoro di Ø 200/250 mm.
Le pre-levigatrici e lucidatrici sono comodamente azionate da un touch screen da 4,3”. Il nuovo supporto per la ruota di lavoro (design a disco singolo) consente la preparazione di campioni metallografici senza disco portante, senza compromettere le prestazioni. Il software di controllo consente di modificare e salvare fino a 200 metodi di preparazione, protetti da un account utente. Il processo di preparazione viene visualizzato da una barra di stato. È possibile selezionare un segnale acustico aggiuntivo alla fine di ogni fase di preparazione nel menu di servizio.
Pressione, velocità e direzione di rotazione (testa e disco di lavoro) sono regolabili. Una funzione di centrifuga (Cleaning Boost) aiuta a pulire il mezzo di levigatura e lucidatura a 750 giri/min. al termine del processo di preparazione entro 3 secondi.
Cliccare per visualizzare il video

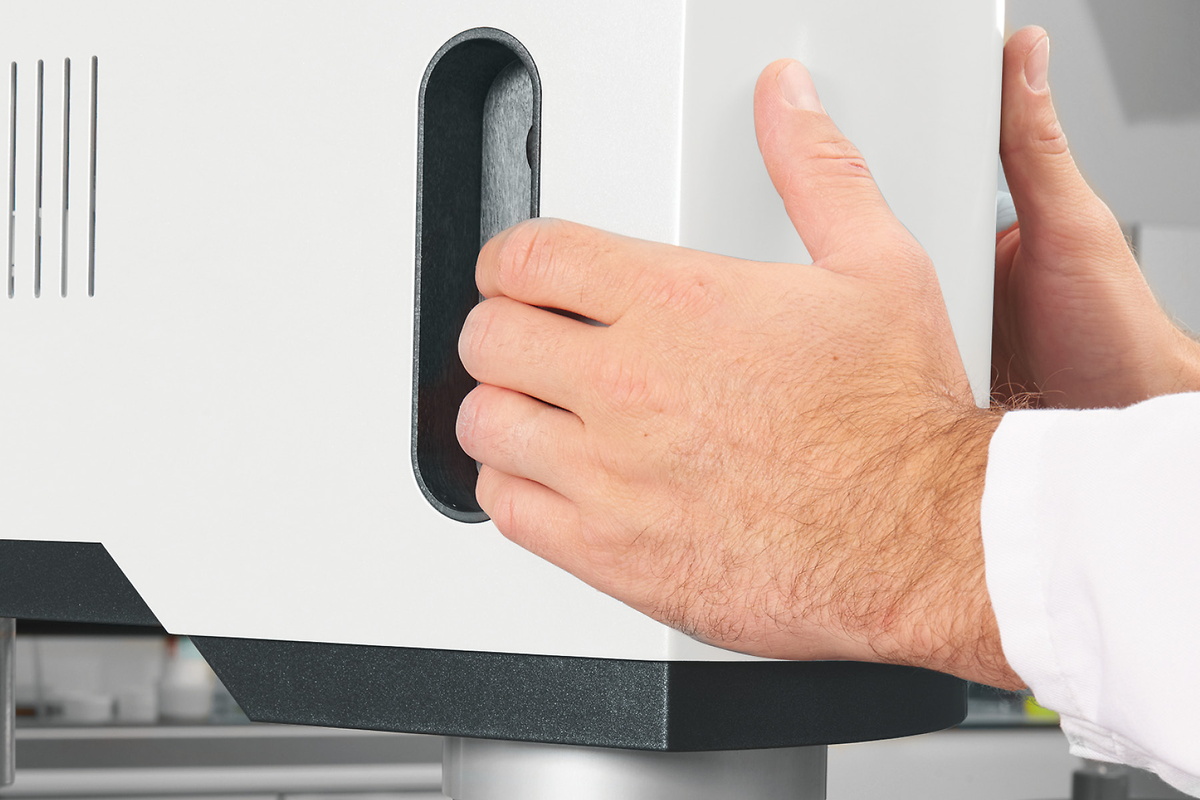

La testa di levigatura e lucidatura ECO con rotazione regolabile è dotata di impugnature incassate su entrambi i lati e di pulsanti integrati per facilitare la rotazione e regolazione. Un ampio spazio tra la superficie di lavoro e la testa di lucidatura consente di sostituire comodamente il portacampioni.
Il piatto di lavoro è accessibile a seguito della rimozione dell'involucro di protezione dagli schizzi. Il piatto si arresta automaticamente quando viene posizionato sul nuovo sistema di fissaggio. Sollevando il piatto, tutte le parti sottostanti sono accessibili per una facile pulizia.

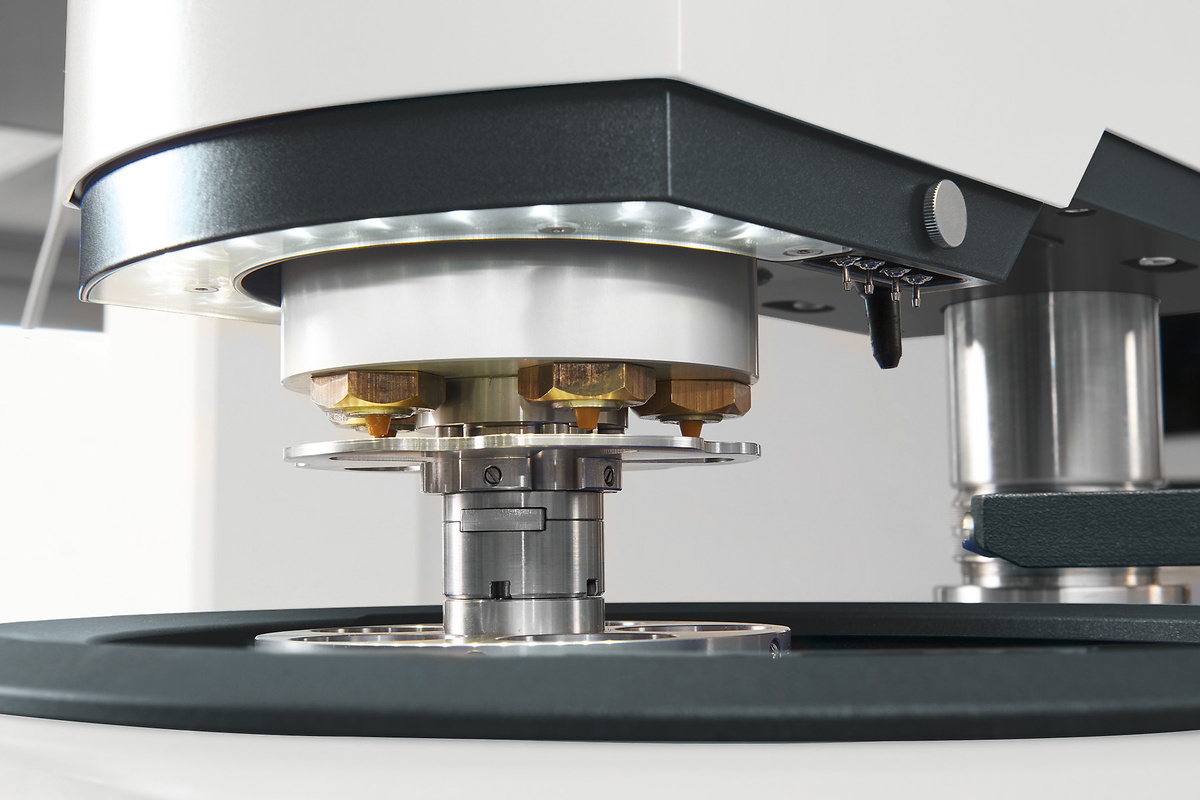

La testa di lucidatura ECO è dotata di illuminazione a LED e di un supporto per il sistema di dosaggio Qdoser ECO. L'acqua viene erogata automaticamente attraverso la testa.

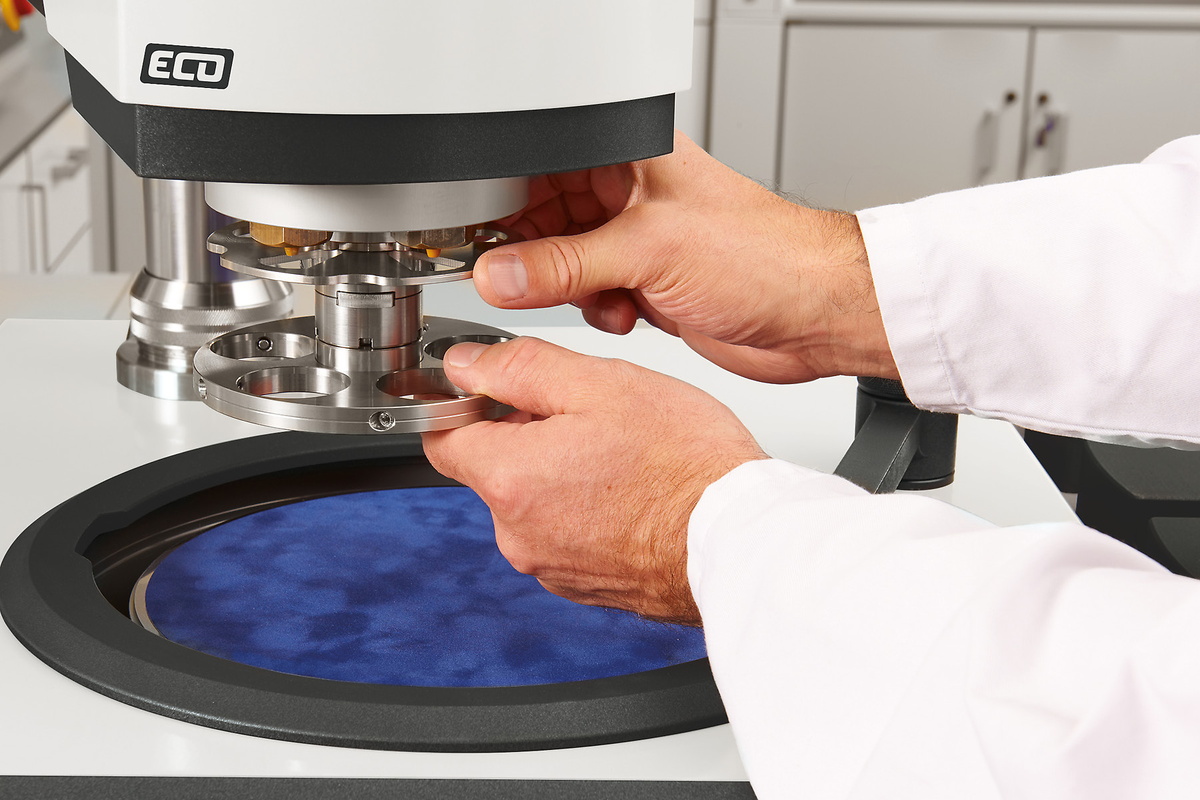

QATM offre un'ampia scelta di porta-campioni standard in vari diametri e per diverse applicazioni e macchine. I campioni di dimensioni insolite possono essere bloccati con l'aiuto di porta-campioni dal design speciale.

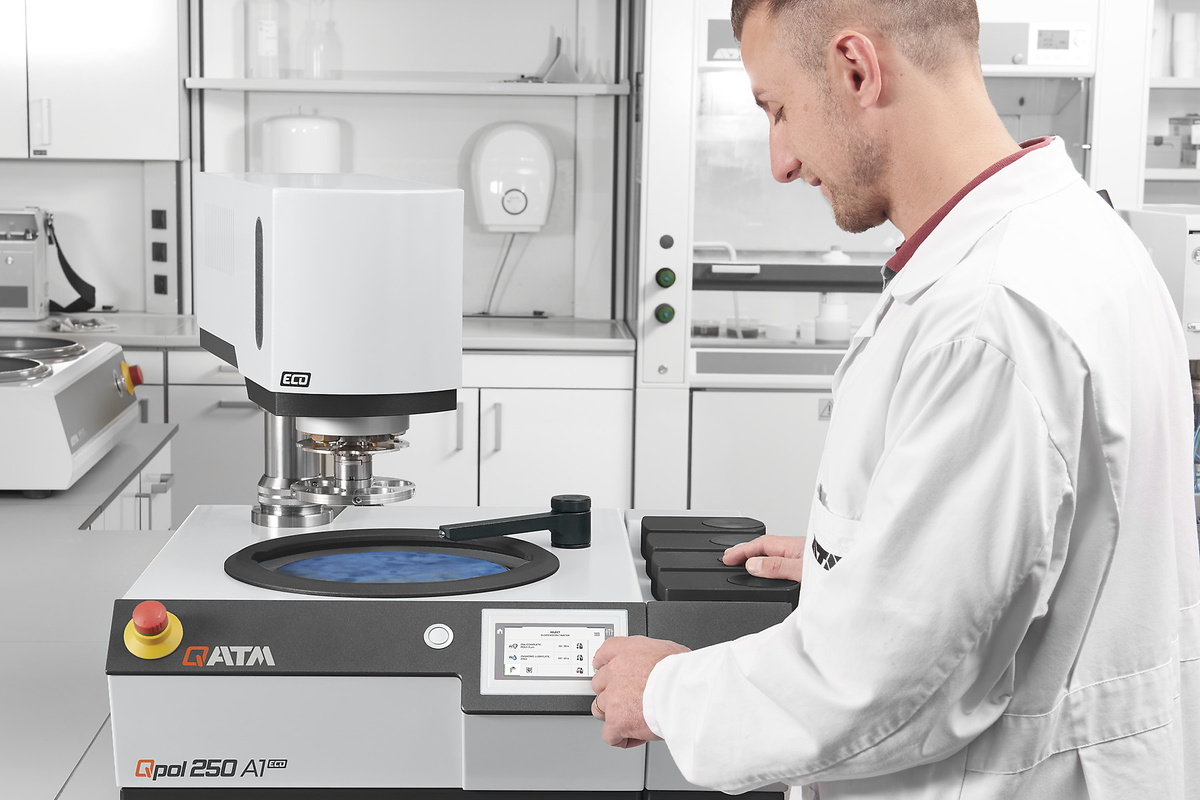

La pre-levigatrice e lucidatrice metallografica viene gestita e programmata tramite un pannello touchscreen da 4,3". I metodi di preparativa metallografica possono essere modificati e salvati direttamente dall'utente. Inoltre, è possibile preparare i campioni manualmente.
Le pre-levigatrici e lucidatrici automatiche possono essere combinate con il sistema di dosaggio completamente automatico Qdoser ECO o con la soluzione di dosaggio manuale Qdoser One, offrendo così un elevato grado di flessibilità per la preparazione dei campioni e un'incredibile facilità d'uso.

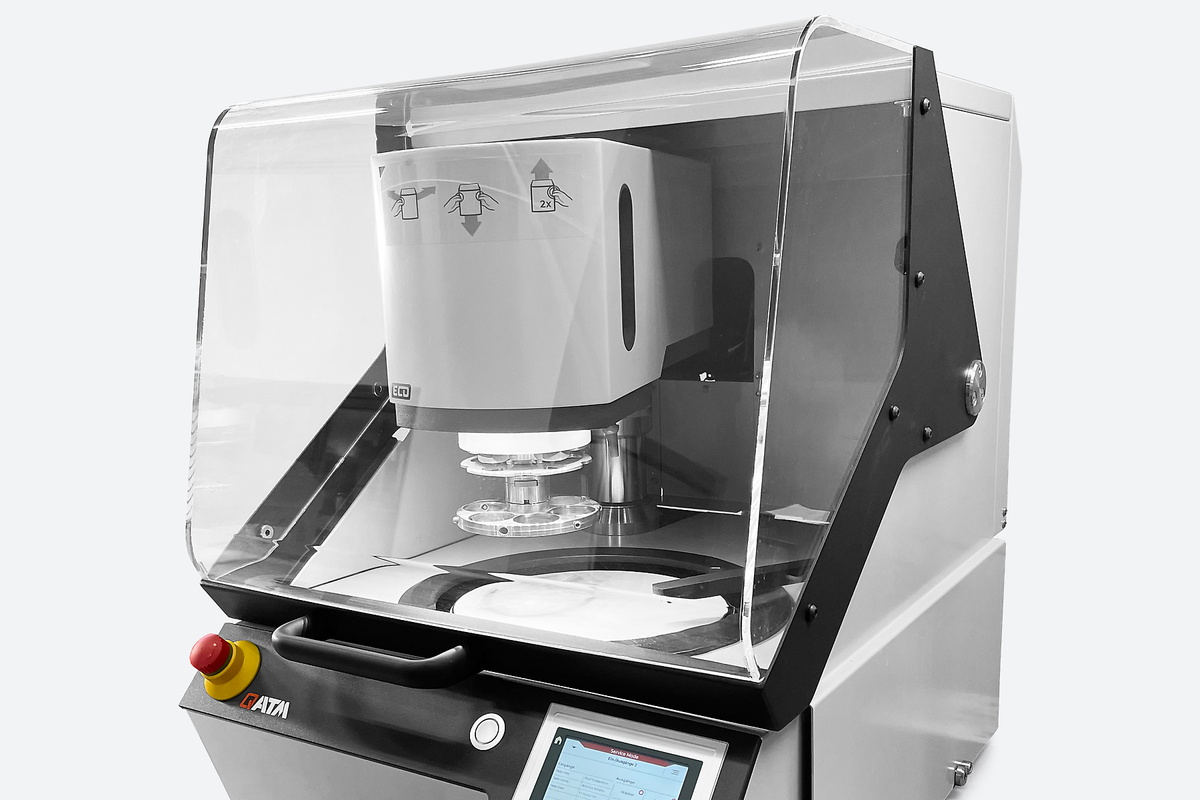

La cappa di protezione opzionale per le macchine di smerigliatura e lucidatura della serie Qpol 250/300 è disponibile in 2 versioni:
Cliccare per visualizzare il video
La testa di levigatura e lucidatura ECO+ esercita 5 - 80 N in pressione singola e 20 - 350 N in modalità pressione centrale. È possibile spostare fino a 6 campioni Ø 50 mm a velocità variabile con i porta-campioni Ø 185 mm.
1. Testa di lucidatura ECO / ECO+
2. Unità di dosaggio Qdoser ECO
3. Controllo
4. Piatto di lavoro
4. Unità base

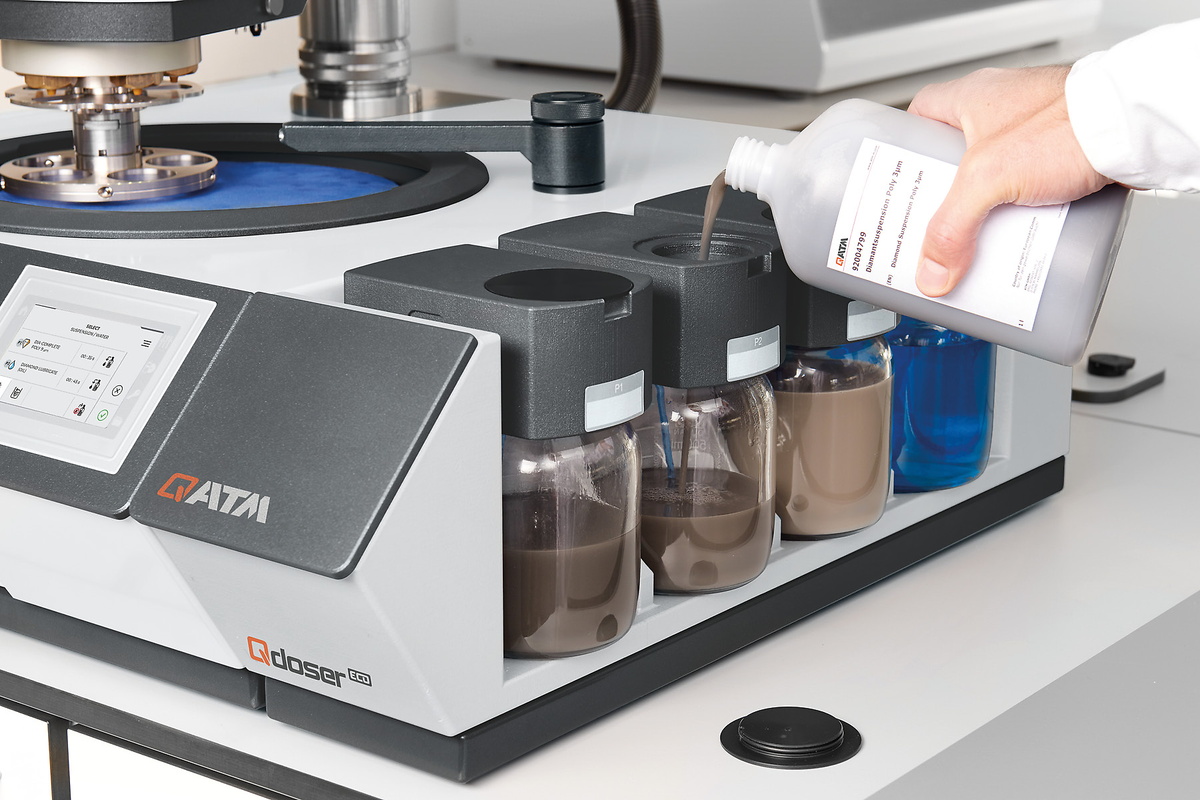

I dosatori completamente automatici Qdoser ECO e Qdoser ECO+ velocizzano i processi di levigatura e lucidatura nel laboratorio di materialografia e sono progettati per l'uso con le pre-levigatrici e lucidatrici automatiche della serie Qpol 250/300 A. 4 bottiglie di vetro avvitabili da 500 ml possono contenere sospensioni diamantate, lubrificanti o sospensioni per la lucidatura finale e possono essere riempite attraverso un coperchio separato, anche durante il funzionamento. Si rimuovono rapidamente per facilitare la pulizia, mentre una funzione di risciacquo mantiene puliti i tubi.
L'agitatore magnetico integrato nell'unità di controllo della serie Qpol 250/300 A impedisce alla sospensione di sedimentare. L'agitazione automatica delle sospensioni assicura un buon risultato di preparazione grazie alla distribuzione ottimale delle particelle di lucidatura prima dell'uso.
Gli ugelli di dosaggio sono facilmente collegabili alla testa di levigatura e lucidatura. Il dosaggio è controllato in modo completamente automatico dal software dei dispositivi Qpol.
Cliccare per visualizzare il video
La levigatura e la lucidatura risultano più affidabili, sicure ed efficienti quando vengono eseguite con i giusti elementi: competenza, attenzione e una scelta appropriata deii materiali di consumo e strumenti.
| Variante di modello | Unità a ruota singola |
| Piatti di lavoro | ø 200/250 mm |
| No. di campioni (pressione singola) | 1-6 campioni ø 40 mm |
| Forza in pressione singola | variabile, 5-80 N |
| Pressione centrale | 20-350 N, variabile |
| Alimentazione | 2.3 kVA |
| Potenza Motore (ruota di lavoro) | 0.55 kW (S1) |
| Potenza Motore (testa) | 0.18 kW (S1) |
| Velocità (ruota di lavoro) | 30 - 600 min-1 |
| Velocità (testa) | 30 - 160 min-1 |
| W x H x D | 511 x 530-610 x 710 mm |
| Peso | ~ 64 - 72 kg |
| Allacciamento acqua | 1x allacc. acqua corrente R½" max. 6 bar |
| Sistema di dosaggio (opzionale) | Qdoser ECO |
| Variante di modello | Unità con ruote gemelle |
| Piatti di lavoro | ø 200/250 mm |
| No. di campioni (pressione singola) | 1-6 campioni ø 40 mm |
| Forza in pressione singola | variabile, 5-80 N |
| Pressione centrale | 20-350 N, variabile |
| Alimentazione | 2.3 kVA |
| Potenza Motore (ruota di lavoro) | 0.55 kW (S1) |
| Potenza Motore (testa) | 0.18 kW (S1) |
| Velocità (ruota di lavoro) | 30 - 600 min-1 |
| Velocità (testa) | 30 - 160 min-1 |
| W x H x D | 901 x 530-610 x 710 mm |
| Peso | ~ 78 - 85 kg |
| Allacciamento acqua | 1x allacc. acqua corrente R½" max. 6 bar |
| Sistema di dosaggio (opzionale) | Qdoser ECO |
Soggetto a modifiche tecniche ed errori
