Accessori di bloccaggio per applicazioni speciali

Contattaci Richiedi Quotazione

When standard clamping devices don't meet your specific needs, QATM designs and manufactures custom clamping solutions tailored to your exact specifications. Simply send us your component drawings as DXF or DWG files, or photos of your sample, and our engineering team will plan and build the optimal clamping device in close cooperation with you.

Cliccare per visualizzare il video

Morsa a croce

Morsa a croce 50/100

Morsa a croce 80/100

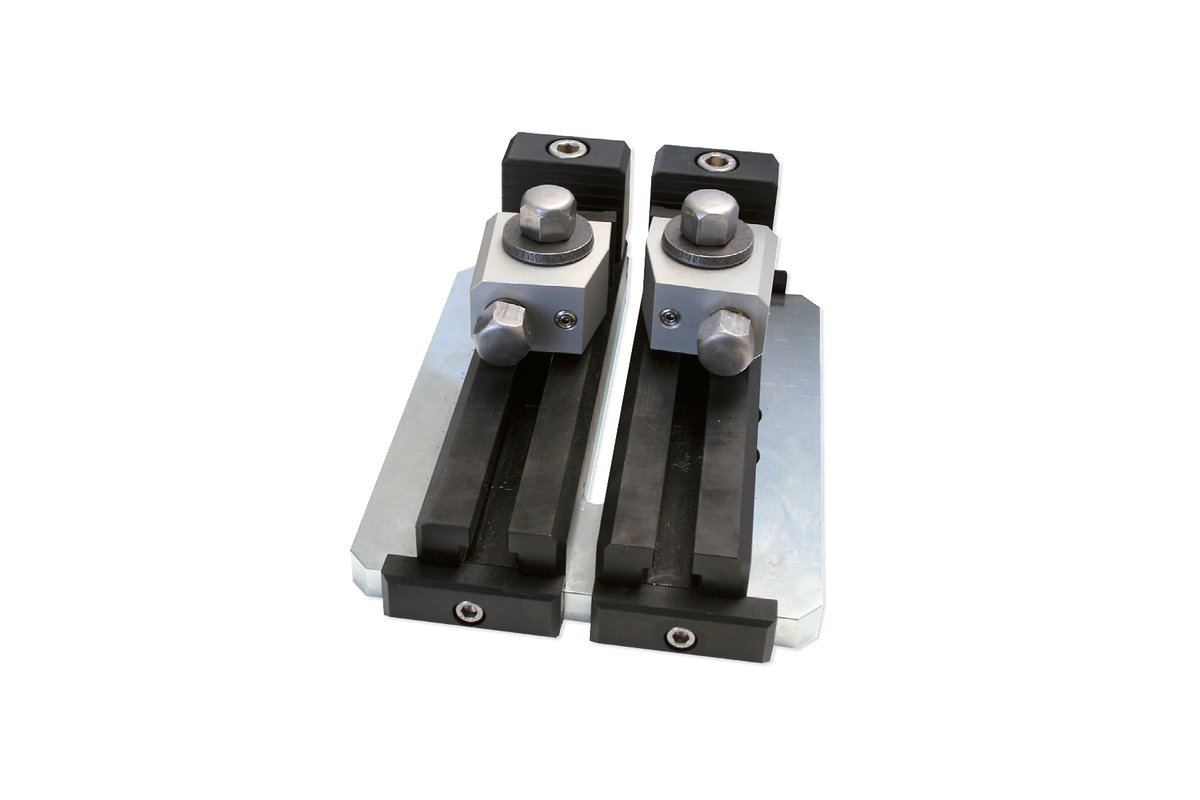

Morsa trasversale 80/150

	Max. Sezione trasversale del campione	Max. Diametro del campione	Ampiezza	Larghezza della scanalatura
Morsa a croce 50/100	50x50 mm	Ø 60 mm	100 mm	12 mm
Morsa a croce 80/100	80x50 mm	Ø 90 mm	100 mm	12 mm
Morsa trasversale 80/150	80x50 mm	Ø 90 mm	150 mm	12 mm

Punti salienti

I componenti con tensioni residue tendono a contrarsi nel taglio e a bloccare la mola di taglio quando vengono strappati.
Per il bloccaggio parallelo di pezzi rotondi e rettangolari, in particolare per sezioni longitudinali in materiali temprati
Cambio rapido del pezzo grazie agli elementi di serraggio eccentrici

Morsa a croce compatibile

Compatibile con la troncatrice	Qcut 250 A	Qcut 250 M	Qcut 350 A	Brillant 230	Brillant 255
Morsa a croce 50/100	✓	✓	✓	✓	✓

Compatibile con la troncatrice	Qcut 400 A	Qcut 500 A	Qcut 600 A/BOT	Qcut 800 A
Morsa a croce 80/100	✓	✓	✓	✓
Morsa trasversale 80/150	x	✓	✓	✓

Morsa a espansione

I componenti con tensioni residue tendono a contrarsi nel taglio e a bloccare la mola di taglio quando vengono tagliati
Morse divaricatori per la riduzione delle tensioni residue di pezzi cilindrici e cavi
Componenti con diametro interno Ø 55-120 mm
Intervallo di regolazione ca. 10 mm

Morsa a espansione

Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.

Contattateci per la vostra soluzione ottimale!

Sistema di bloccaggio a vite

Per il taglio longitudinale delle viti
Sistema di serraggio con piastra di serraggio Easy integrata M
Per diametri esterni da 4 a 12 mm
Include una chiave di tensione
Dimensioni (H x W x D) 95 x 85 x 200 mm

Sistema di bloccaggio a vite

Sistema di serraggio a vite compatibile

Compatibile con la troncatrice	Qcut 200 A	Qcut 250 A	Qcut 250 M	Qcut 350 A	Brillant 230
Sistema di bloccaggio a vite	✓	✓	✓	✓	✓

Morsa verticale

Per il bloccaggio di parti delicate e sottili (ad es. anelli, fili ecc.)
Sistema di serraggio con piastra di serraggio Easy integrata M
Include un blocco regolabile
Il segmento separato rimane bloccato dopo il completamento del processo di taglio

Morsa verticale singola

Morsa verticale doppia

Possibilità di effettuare un doppio taglio e quindi di ritagliare un segmento completo, ad esempio da un anello

Morsa verticale compatibile

Compatibile con la troncatrice	Qcut 200 A	Qcut 250 A	Qcut 250 M	Qcut 350 A	Brillant 230
Morsa verticale	✓	✓	✓	✓	✓

Sistema di serraggio X-Clamp 3858

Serraggio del pezzo in pochi secondi
Fissaggio ottimale di pezzi complessi
Perfetta aderenza con una forza di serraggio minima
Non sono necessarie ganasce di formatura individuali e attrezzature speciali

Sistema di serraggio X-Clamp 3858

Sistema di serraggio X-Clamp 3858 compatibile

Compatibile con la troncatrice	Qcut 200 A	Qcut 250 A	Qcut 250 M	Qcut 350 A	Brillant 230
Sistema di serraggio X-Clamp 3858	✓	✓	✓	✓	✓

Piastra Easy multifunzionale

Base per variare l'altezza di Qtool 60 e 80
Guida di bloccaggio integrata con prisma per morse universali
Prisma per componenti rotondi (Ø 6 - 37 mm)
Funzione easy incorporata
Può essere impostato più volte
Adatto a tutte le morse universali con dadi a fessura da 12 mm
W x H x D: 250 mm x 80 mm x 40 mm

Moduli di abbinamento

Serie Qtool 60
Serie Qtool 80 / Qtool 80 VARIO

Piastra Easy multifunzionale

Piastra multifunzione Easy compatibile

Compatibile con la troncatrice	Qcut 200 A	Qcut 250 A	Qcut 250 M	Qcut 350 A	Brillant 230	Brillant 255	Qcut 400 A	Qcut 500 A	Qcut 600 A/BOT	Qcut 800 A
Piastra multifunzione Easy compatibile	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓

Guida di serraggio

Base per i tenditori universali Mono, Duo e i tendicatena
Per alberi di serraggio, alberi motore e alberi a camme
Supporti per prismi regolabili
2 supporti inclinati per le dimensioni dei componenti: Ø 20 - 250 mm inclusi nella fornitura
La pinza universale è montata su un carrello scorrevole, in modo che il componente possa essere rimosso rapidamente e facilmente
W x H x D: 350 mm x 56 mm x 50 mm

Moduli di abbinamento

Mono 61, Mono 132
Morsa Duo
Morsa di bloccaggio della catena

Guida di serraggio

Accessori per la guida di bloccaggio

I prismi possono anche essere utilizzati direttamente sul tavolo senza cavo di serraggio, come base per il componente da tensionare.

Prisma 120°

Per le dimensioni dei componenti Ø 40 - 210 mm
W x H x D: 110 x 60 x 40 mm

Prisma stretto

Ideale per alberi motore e supporti stretti
Per le dimensioni dei componenti Ø 28 - 85 mm

Prisma 90°

Per piccoli componenti cilindrici
Per le dimensioni dei componenti Ø 8 - 51 mm
W x H x D: 40 x 50 x 40 mm

Prisma 90° alto

Per i piccoli componenti cilindrici che richiedono una sottostruttura in altezza
Per le dimensioni dei componenti Ø 8 - 51 mm
W x H x D: 40 x 100 x 40 mm

Guida di serraggio compatibile

Compatibile con la troncatrice	Qcut 350 A	Brillant 255	Qcut 400 A	Qcut 500 A	Qcut 600 A/BOT	Qcut 800 A
Guida di serraggio compatibile	✓	✓	✓	✓	✓	✓

Taglio perfetto - La strumentazione di QATM

Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.

Scopri i nostri dispositivi per il taglio

Se desiderate saperne di più sulle diverse procedure, visitate la nostra ampia Knowledge Base.

Il nostro articolo della sezione Knowledge Base sul taglio include:

Metodi tipici per campionare i materiali
Le diverse tecniche di sezionamento materialografico
Come selezionare l'adatta mola da taglio

Knowledge base

Preparazione del campione per l'analisi metallografica

Do you already know which clamping unit you need? Then request a quote here!

Articoli
