Metallographie in Luft- und Raumfahrt Wie Metallographie zur Entwicklung modernster Werkstoffe für die Luft- und Raumfahrt beiträgt
In der Luft- und Raumfahrt spielt die Metallographie eine entscheidende Rolle bei der Entwicklung, Qualitätssicherung und Bewertung moderner Werkstoffe für anspruchsvollste Anwendungen. Von Flugzeugtriebwerken über Strukturbauteile bis hin zu Hitzeschutzsystemen ist die Luft- und Raumfahrt auf Werkstoffe angewiesen, die extremen mechanischen und umweltbedingten Belastungen standhalten müssen. Werkstoffe wie Nickelbasislegierungen, Titan, Aluminium, faserverstärkte Kunststoffe (CFK/GFK) und fortschrittliche Beschichtungssysteme (TBCs) werden aufgrund ihrer spezifischen Leistungsmerkmale ausgewählt, doch ihre Eigenschaften lassen sich nicht allein anhand ihrer chemischen Zusammensetzung bestimmen.
Um zu verstehen, wie sich diese Werkstoffe in der Anwendung verhalten, müssen Ingenieure und Wissenschaftler ihre Mikrostruktur eingehend untersuchen. Die Charakterisierung der Mikrostruktur, beispielsweise von Korngrenzen, Phasenverteilung, Porosität, Einschlüssen, Rissen und Verformungszonen liefert wertvolle Erkenntnisse über die Eigenschaften und die langfristige Zuverlässigkeit eines Werkstoffs. Die Metallographie macht diese Merkmale sichtbar und messbar und hilft so festzustellen, ob ein Bauteil den hohen Anforderungen in der Luft- und Raumfahrt gerecht werden kann.
In der Luft- und Raumfahrt ist die Metallographie somit maßgeblicher Baustein von Forschung und Entwicklung, routinemäßiger Produktionskontrolle sowie Schadensanalyse. Sie hilft dabei, die Prozesskonsistenz zu beurteilen, Materialchargen zu vergleichen, Wärmebehandlungen zu bewerten, die Beschichtungsqualität zu analysieren sowie Defekte oder vorzeitige Ausfälle zu untersuchen. Angesichts der kontinuierlichen Weiterentwicklung von Werkstoffen für die Luft- und Raumfahrt bleibt die metallographische Analyse unverzichtbar, um Fertigungsprozesse zu optimieren und die Zuverlässigkeit kritischer Komponenten sicherzustellen.
Auf dieser Seite erfahren Sie, wie QATM die Entwicklung innovativer Werkstoffe für Anwendungen in der Luft- und Raumfahrt vorantreibt.
Weshalb ist die Metallographie für die Luft- und Raumfahrt von Bedeutung?
Die Luft- und Raumfahrtindustrie stellt immer höhere Anforderungen an Werkstoffe: höhere Turbinenwirkungsgrade, geringeres Strukturgewicht, bessere Ermüdungsbeständigkeit, höhere Temperaturbeständigkeit und verbesserte Zuverlässigkeit unter extremen Umgebungsbedingungen. Um diese Ziele zu erreichen, kommen fortschrittliche Superlegierungen auf Nickelbasis in Heißbereichen, Wärmeschutzbeschichtungen an kritischen Triebwerksteilen, Titan in hochfesten Leichtbauanwendungen sowie Aluminium in strukturellen und gewichtssensitiven Konstruktionen zum Einsatz. Jede Materialklasse wirft spezifische Fragen zur Mikrostruktur auf und erfordert ein Präparationsverfahren, das die tatsächliche Struktur bewahrt, anstatt durch Schleifen, Polieren oder Schneiden Artefakte zu erzeugen.
Metallographische Präparation von Nickel(basis)legierungen für die Luft- und Raumfahrt

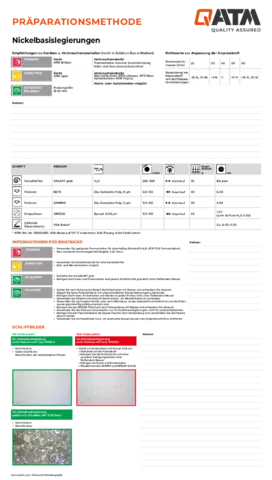

Nickelbasislegierungen gehören aufgrund ihrer Hochtemperaturbeständigkeit zu den wichtigsten Werkstoffen in der Luft- und Raumfahrt und finden insbesondere in Turbinenschaufeln, Brennkammerteilen und andere Komponenten die hohen Temperaturen ausgesetzt sind Anwendung. In der Metallographie von Komponenten aus Nickelbasislegierungen besteht das Ziel darin, wichtige mikrostrukturelle Merkmale wie Korngröße, Korngrenzenzustand, Ausscheidungsverteilung, Karbide, betriebsbedingte Schäden sowie Risse oder oxidationsbeeinträchtigte Bereiche sichtbar zu machen und zu charakterisieren. Da die mikrostrukturellen Merkmale in direktem Zusammenhang mit der Leistungsfähigkeit und Lebensdauer der Bauteile stehen, ist die metallographische Probenpräparation für die Luft- und Raumfahrt unabdingbar. Die metallographische Präparation von Nickelbasislegierungen muss sorgfältig an das Material angepasst werden. Beim Trennen muss die thermische Belastung minimiert werden, um eine Veränderung der Mikrostruktur zu vermeiden. Für Nickelbasislegierungen wird eine gummigebundene Korund-Trennscheibe wie Typ A braun empfohlen. Die Einbettung kann je nach Fragestellung und Anwendung sowohl warm als auch kalt erfolgen. Die Warmeinbettung ermöglicht eine sehr geringe Spaltbildung und hohe Kantenschärfe, wobei EPO schwarz und EPO-Max für Nickelbasislegierungen geeignete Warmeinbettmittel sind. Für die Kalteinbettung wird KEM 15 plus aufgrund seiner geringen Schrumpfung und hohen Kantenstabilität empfohlen. Auch beim Schleifen und Polieren muss auf abgestimmte Verbrauchsmaterialien und Präparationsparameter geachtet werden. Eine detaillierte Präparationsmethode, inklusive Maschinenparametern, empfohlenen Verbrauchsmaterialien und weiteren praktischen Hinweisen, finden Sie in der entsprechen QATM-Präparationsmethode zu Nickelbasislegierungen.
Metallographische Präparation von Thermischen Spritzschichten/ Thermal Barrier Coatings (TBCs) für die Luft- und Raumfahrt

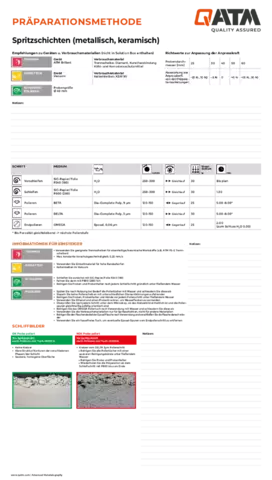

Thermische Spritzschichten (TBCs) dienen dem Schutz von Bauteilen im Heißbereich und bestehen in der Regel aus einem metallischen Substrat, einer Haftschicht und einer keramischen Deckschicht. Bei der Präparation eines Beschichtungsquerschnitts besteht das Ziel nicht nur darin, die Beschichtung sichtbar zu machen, sondern auch die reale Mikrostruktur für eine zuverlässige Analyse zu erhalten. Dazu gehören die Bewertung der Beschichtungsdicke, der Porosität, des Rissnetzwerks, der Morphologie, der Grenzflächenqualität sowie der thermisch gewachsenen Oxidschicht (TGO). Die metallographische Präparation von thermischen Spritzbeschichtungen ist anspruchsvoll und erfordert angepasste Parameter und Verbrauchsmaterialien. Bei einer zu aggressiven Präparation kann es bei der Beschichtung zu Ausbrüchen, Abplatzen, Rissbildung oder abgerundeten Grenzflächen kommen, wodurch die reale Mikrostruktur verfälscht wird. Um dies zu vermeiden, sollte das metallographische Trennen mit einer Diamantpräzisionstrennscheibe durchgeführt werden. Für das Einbetten von thermischen Spritzschichten wird die Kalteinbettung empfohlen, wobei ein Epoxidharz mit sehr niedriger Viskosität verwendet werden sollte, um ein optimales Infiltrieren der Probe zu gewährleisten. QPox 90 ist aufgrund seiner niedrigen Viskosität und der sehr geringen Spaltbildung eine geeignete Wahl, während QPox 93 eine CMR-freie Alternative darstellt. Auch die Parameter für das Schleifen und Polieren müssen angepasst werden, um eine Beschädigung der Schicht zu vermeiden. Thermische Spritzschichten werden zunächst mit SiC-Schleifpapier geschliffen und anschließend, in mehreren Polierschritten bis zur gewünschten Oberflächengüte poliert. Eine detaillierte Präparationsroute mit Maschinenparametern und passenden Verbrauchsmaterialien ist in der QATM Präparation Note zu finden:
Metallographische Präparation von Titanium und Titanlegierungen für Luft- und Raumfahrt
Titan und Titanlegierungen sind Schlüsselwerkstoffe in der Luft- und Raumfahrt, da sie eine geringe Dichte bei hoher Festigkeit, guter Korrosionsbeständigkeit und hervorragender Leistungsfähigkeit unter anspruchsvollen Bedingungen verbinden. Sie finden breite Anwendung, beispielsweise in Strukturbauteilen, Triebwerkskomponenten oder Fahrwerken. In der Metallographie wird Titan typischerweise untersucht, um die Kornstruktur, die Alpha/Beta-Morphologie, Einschlüsse, Verformungen und die Wärmebehandlung zu untersuchen. Diese mikrostrukturellen Merkmale sind wichtig, um zu verstehen, wie sich Titanbauteile im Einsatz verhalten und ob die Fertigungsprozesse den gewünschten Materialzustand hervorgebracht haben. Die Präparation von Titan und Titanlegierungen erfordert ebenfalls angepasste Präparationsparameter und Verbrauchsmaterialien. Aufgrund seiner Duktilität und Empfindlichkeit gegenüber mechanischer Verformung, kann eine unsachgemäße Präparation oder Politur die Oberfläche leicht verändern und die reale Mikrostruktur verfälschen. Für das Trennen von Titan(legierungen) wird typischerweise eine kunstharzgebundenen Si-C Trennscheibe auf SiC-Basis verwendet. Auch beim Schleifen und Polieren ist die Wahl der richtigen Präparationsparameter und Verbrauchsmaterialien maßgeblich für eine qualitativ hochwertige Präparation. Ausführlichere Informationen zum Werkstoff Titan sowie Präparationsparametern und Verbrauchsmaterialien, finden Sie auf unserer Webseite zur Titan-Metallographie:
Metallographie von Aluminium und Aluminiumlegierungen für die Luft- und Raumfahrt
Insbesondere aufgrund ihrer niedrigen Dichte und guten spezifischen Eigenschaften spielen Aluminium und Aluminiumlegierungen in der Luft- und Raumfahrt eine wichtige Rolle. Sie finden Anwendung in einer Vielzahl von Strukturbauteilen wie beispielsweise Tragflächen, Fahrwerk oder Rumpfstruktur. In der Metallographie wird Aluminium in der Regel untersucht, um die Kornstruktur, Segregationseffekte, Einschlüsse, Verformungen, die Herstellungsqualität und den Einfluss der Wärmebehandlung zu beurteilen. Anhand dieser Merkmale können Hersteller die Qualität bewerten und sicherstellen, dass die Komponenten den Anforderungen von der Luft- und Raumfahrt genügen. Die metallographische Präparation von Aluminiumbauteilen erfordert aufgrund seiner Weichheit und Duktilität eine an den Werkstoff angepasste Vorgehensweise. Die größte Herausforderung besteht darin, Verschmierungen, eingedrückte Abrasivpartikel und durch die Präparation verursachte Oberflächenverformungen zu vermeiden. Das Trennen von Aluminium(legierungen) erfolgt mit einer kunstharzgebundenen SiC-Trennscheibe, gefolgt vom Schleifen mit SiC-Schleifpapier bis zu einer feinen Körnung wie P1200 oder feiner. Anschließend folgt das Polieren mit Diamantsuspensionen, um eine makellose Oberfläche für die nachfolgende Analyse zu erzielen. Ausführlichere Informationen zu den Eigenschaften von Aluminium sowie Präparationsmethoden mit passenden Verbrauchsmaterialien und Maschinenparametern finden Sie auf unserer Webseite zu Metallographie von Aluminium.
Metallographische Präparation von faserverstärkten Kunststoffen (GFK/CFK) für die Luft- und Raumfahrt

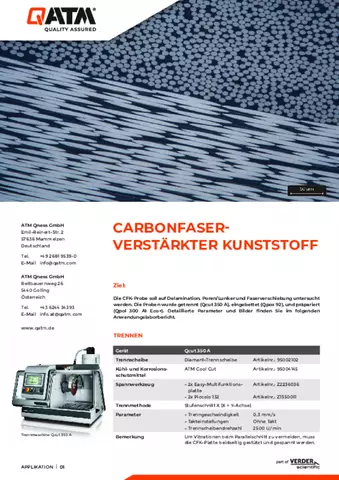

Kohlefaserverstärkte Kunststoffe (CFK) und glasfaserverstärkte Kunststoffe (GFK) sind in der Luft- und Raumfahrt etablierte Werkstoffe. Sie kommen überall dort zum Einsatz, wo geringes Gewicht, hohe spezifische Festigkeit, Korrosionsbeständigkeit und Gestaltungsflexibilität gefragt sind. In modernen Flugzeugen tragen Verbundwerkstoffe insbesondere in Primär- und Sekundärstrukturen zur Gewichtsreduzierung und Effizienzsteigerung bei. Airbus beispielsweise hebt den umfangreichen Einsatz von CFK in Flugzeugstrukturen wie Rumpf, Tragflächen und Heck hervor. Die metallographische Präparation von faserverstärkten Kunststoffen erfordert eine materialspezifische Vorgehensweise. Die Polymermatrix faserverstärkter Kunststoffe ist hitzeempfindlich ist und kann leicht beschädigt werden. Bei der Präparation müssen außerdem die Fasern wie auch die Fasermatrix-Grenzfläche erhalten bleiben. Dies ist besonders wichtig bei der Beurteilung von Defekten wie Delamination, Poren oder Hohlräumen sowie Faserverschiebungen. Das Trennen von faserverstärkten Kunststoffen sollte daher mit einer bronzegebundenen Diamanttrennscheibe erfolgen. Aufgrund der Temperaturempfindlichkeit von CFK und GFK wird die Kalt- oder UV-Einbettung bevorzugt. Wir empfehlen die Verwendung eines Epoxidharzes wie QPox 92, das eine gute Infiltration und eine niedrige maximale Aushärtungstemperatur bietet, um die Integrität der Polymermatrix zu erhalten. Das Schleifen erfolgt typischerweise mit SiC-Papier, gefolgt von einer Politur mit Diamantsuspension. Die vollständige Präparationsanleitung finden Sie im folgenden PDF-Dokument:
Metallographische Präparation für die Luft- und Raumfahrt mit QATM
Von Nickelbasislegierungen und Wärmeschutzbeschichtungen bis hin zu Titan, Aluminium und faserverstärkten Kunststoffen – die Metallographie in der Luft- und Raumfahrt erfordert auf das Material abgestimmte Präparationsmethoden für zuverlässige Analysen. QATM unterstützt Labore mit maßgeschneiderten Geräten, Verbrauchsmaterialien und Anwendungskompetenz für anspruchsvollste Werkstoffe in der Luft- und Raumfahrt.
Sie benötigen weitere Informationen?
Wenn Sie weitere Fragen haben, zögern Sie nicht, uns über unser Kontaktformular zu kontaktieren. Wir helfen Ihnen gerne dabei, die beste Lösung für Ihre Anforderungen im Bereich der metallografischen Probenvorbereitung zu finden.
Metallographie in Luft- und Raumfahrt - FAQ
Was Metallographie und warum ist sie wichtig für die Luft- und Raumfahrt?
Unter Metallographie versteht man die mikroskopische Analyse und Beurteilung von Werkstoffen. Sie ist wichtig für die Luft- und Raumfahrt, da sie mikrostrukturelle Merkmale wie Korngrenzen, Porosität, Risse, Einschlüsse und die Unversehrtheit von Beschichtungen aufzeigt und Herstellern dabei hilft, die Materialqualität, die Prozesskonsistenz und die Zuverlässigkeit von Bauteilen zu bewerten.
Welche Werkstoffe sind für die Luft- und Raumfahrt relevant?
Die Metallographie in der Luft- und Raumfahrt konzentriert sich insbesondere auf Nickelbasislegierungen, Titan, Aluminium, Wärmeschutzbeschichtungen (TBCs), thermische Spritzschichten und faserverstärkte Kunststoffe wie CFK und GFK. Diese Werkstoffe kommen in Flugzeugtriebwerken, Strukturbauteilen und Leichtbaukonstruktionen in der Luft- und Raumfahrt zum Einsatz.
Wie werden thermische Spritzschichten (TBCs) bei der metallographischen Analyse untersucht?
Bei der metallographischen Analyse werden thermische Spritzschichten typischerweise im Querschnitt untersucht. Die Analyse konzentriert sich auf Beschichtungsdicke, Porosität, Rissbildung, Grenzflächenqualität, Morphologie und die thermisch gewachsene Oxidschicht (TGO). Eine auf den Werkstoff abgestimmte Präparation ist unerlässlich, um die reale Mikrostruktur der Beschichtung sichtbar zu machen.
Was sind die größten Herausforderungen bei der metallographischen Präparation von Titan und Aluminium?
Titan und Aluminium erfordern eine angepasste Präparation, da beide Werkstoffe zu plastischer Verformung neigen. Um die reale Mikrostruktur sichtbar zu machen, muss die Präparationsmethode an das Material angepasst und durch geeignete Verbrauchsmaterialien ergänzt werden. Kontrolliertes Trennen, Schleifen und abgestimmte Polierverfahren sind entscheidend. Ausführlichere Informationen zur Präparation finden Sie auf den entsprechenden Anwendungsseiten für Titan und Aluminium.
