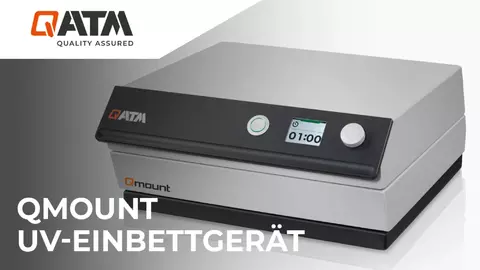

Die Qmount ist ein modernes UV-Einbettgerät für die lichthärtungsbasierte Einbettung materialografischer Proben.
Ausgestattet mit speziell entwickelter und leistungsstarker LED-Technologie werden die Proben in dem Gerät in UV-transparenten Einbettformen platziert und mit dem UV-Einbettmittel befüllt. Innerhalb kürzester Zeit kann die unter UV-Einstrahlung ausgehärtete, transparente Probe entnommen werden. Zur Steigerung der Arbeitssicherheit kann optional eine Absaugung aus dem QATM Zubehör angeschlossen werden.
Produktvorteile
- UV-Einbettungen in kürzester Zeit (60 Sekunden)
- Hocheffiziente, langlebige LED-Technologie
- Robustes Maschinendesign
- Einfache Bedienung
- Anschließbare Absaugung (optional)
Einbettungen in kürzester Zeit
Das kompakte Laborgerät ist mit eigens entwickelten und langlebigen LED Boards ausgestattet, welche die Proben hocheffizient mit UV-Strahlung eines sehr eng tolerierten Wellenlängenbereichs (Emissionsmaximum bei lambda = 365 nm) bestrahlen und Standardproben innerhalb von 60 Sekunden aushärten lassen.
UV-Einbettungen in 60 Sekunden Der schnelle Weg zur transparent eingebetteten Probe
Robuste Technologie
Die integrierte Belüftung garantiert geringe Polymerisationstemperaturen von ca. 70 – 90 °C. Eine robuste Bauweise mit pulverbeschichtetem Aluminiumgehäuse, sowie hochwertige Komponenten ermöglichen den Einsatz bei hohem Probenaufkommen. Der Deckel ist mit gedämpften Scharnieren ausgestattet, welche ein sanftes Schließen ermöglichen.
Hohe Probenkapazität
Im Gerät befindet sich eine kratzunempfindliche Glasplatte der Abmessungen 200 x 260 mm, welche die gleichzeitige Aushärtung von bis zu 12 Proben des Durchmessers 40 mm ermöglicht. Der Arbeitsbereich lässt sich aufgrund des schlichten Designs leicht reinigen.
Einfachste Bedienung
Die Prozessparameter werden übersichtlich auf einem Farbdisplay angezeigt und können stufenlos mittels Drehknopf eingestellt werden. Der Einbettvorgang wird mittels QATM Start-Stopp Button gestartet, pausiert oder beendet. Ein akustisches Signal informiert den Anwender zum Prozessende.
Vielfältige Einsetzbarkeit
Durch die sehr kurzen Prozesszeiten eröffnet die Qmount die Möglichkeit, sehr schnell und kosteneffizient transparente, materialographische Standardeinbettungen unterschiedlichster Materialien herzustellen.
Arbeitssicherheit und Komfort
Standardmäßig ist das Gerät mit einem Anschluss für eine externe Absaugung zur Filterung der entstehenden Dämpfe und Gerüche und zur Steigerung der Arbeitssicherheit ausgestattet. Eine passende Absaugeinrichtung mit Aktivkohlefilter ist im QATM Zubehör erhältlich.
UV-Einbettgerät Qmount Überlegenheit im Detail
1. Robustes gehäuse
- Robuste, pulverbeschichtete Aluminiumkonstruktion
- Einfach zu reinigen
- Integrierte Belüftung
2. Große Kratzunempfindliche Glasplatte
- Erlaubt bis zu 12 Proben gleichzeitig
- Maße: 200 mm x 260 mm
3. Hocheffiziente UV LED-Technologie
- Sehr kurze Aushärtezeiten von nur einer Minute
4. Praktischer Klappverschluss
- Einfache und Intuitive Bedienung
Qmount Hocheffiziente UV LED-Technologie
Um einen Leistungsverlust zu vermeiden, werden bei der Qmount spezielle LEDs verwendet. Diese haben ein sehr schmales Emissionsspektrum, dessen Maximum genau im Absorptionsmaximum des KEM 50 UV Initiators liegt. Dadurch sind kürzere Aushärtezeiten bei gleichzeitig geringerer Lichtleistung möglich.
UV Initiatoren beziehen die notwendige Energie für ihre Initiationsreaktion aus absorbierter UV-Strahlung. Jedes Molekül besitzt ein sogenanntes Absorptionsspektrum, aus welchem sich Wellenlängenbereiche ablesen lassen, in denen der Initiator besonders viel Strahlung absorbieren kann. Außerhalb dieser Absorptionsmaxima geht der Großteil der emittierten Strahlung als Verlustleistung verloren. Gerade bei Standard UV-LEDs liegt ein signifikanter Teil der emittierten Strahlung außerhalb des vom Initiator absorbierten Wellenlängenbereichs, was zur Entstehung von Wärmestrahlung führt.
Einfluss des LED-Typs auf Lichthärtungsprozesse
- Orange Kurve: Qmount LEDs
- Blaue Kurve: Standard UV/Blaulicht LEDs
- Grauer Bereich: Absorptionsmaximum des UV-Initiators
Verbrauchsmaterial
Für einen einwandfreien Einbettprozess bietet QATM das entsprechende Einbettmittel, UV-transparente Einbettformen in unterschiedlichen Durchmessern und Einbetthilfen an.
Hintergrundinformation UV-Einbettung
Kalteinbetten mit UV‑Einbettgeräten für die metallographische und materialografische Probenpräparation
UV‑Einbettgeräte werden zum Kalteinbetten eingesetzt – einem Verfahren, bei dem eine Probe in Harz eingebettet wird, sodass sie sicher gehandhabt, geschliffen, poliert und unter dem Mikroskop untersucht werden kann. In der metallographischen und materialographischen Probenpräparation gibt das Einbetten der Probe eine definierte Form und einen stabilen Rand und schützt empfindliche Strukturen in den nachfolgenden Schritten. Beim UV‑Einbetten härtet ein lichthärtendes Harz innerhalb von Sekunden bis Minuten aus, sobald es UV‑Licht ausgesetzt wird – bei Raumtemperatur und ohne Druck.
Schonende Bearbeitung empfindlicher Werkstoffe
Da die Aushärtung kalt erfolgt, vermeidet das UV‑Einbetten die Hitze und den Druck des Warmeinbettens. Das minimiert thermische und mechanische Verformungen und macht das Verfahren besonders geeignet für empfindliche, wärmeempfindliche oder poröse Werkstoffe, Lötverbindungen, elektronische Bauteile sowie dünne oder beschichtete Schichten. Die Randschärfe ist ausgezeichnet, was wichtig ist, wenn der interessierende Bereich nahe der Probenoberfläche liegt. Das transparente Harz hält die eingebettete Probe sichtbar und erleichtert Ausrichtung und Dokumentation.
Anwendungsbeispiel: PCB Target Preparation
Diese Eigenschaften machen das UV‑Einbetten besonders nützlich für die PCB Target Preparation, bei der eine Leiterplatte präzise bis zu einem definierten Ziel wie einer Durchkontaktierung (Via), einem durchkontaktierten Loch oder einer Lötstelle präpariert werden muss. Das transparente Harz lässt das Target während des Schleifens sichtbar, sodass der Querschliff genau zum interessierenden Bereich geführt werden kann, während die niedrige Aushärtetemperatur die umliegende Mikroelektronik schützt. Das folgende Video zeigt, wie eine Probe mit dem UV‑Einbettgerät eingebettet wird.
Reproduzierbarkeit über den gesamten Präparationsablauf
Ein UV‑Einbettgerät unterstützt zudem die Reproduzierbarkeit. Definierte, wiederholbare Aushärtebedingungen erzeugen von Probe zu Probe gleichmäßige Einbettungen und helfen, Ergebnisse über Bediener und Labore hinweg zu standardisieren. Innerhalb eines vollständigen Präparationsablaufs – Trennen, Einbetten, Schleifen, Polieren und Ätzen – sorgt eine zuverlässige Einbettpresse dafür, dass jeder nachfolgende Schritt von einer stabilen, präzise präparierten Probe ausgeht. Richtig eingesetzt verbindet das UV‑Einbetten Geschwindigkeit, Genauigkeit und schonende Handhabung und unterstützt eine klare und reproduzierbare Gefügeanalyse in Metallographie und Materialografie.
UV-Einbettung - FAQ
Wofür wird ein UV‑Einbettgerät in der Metallographie verwendet?
Es führt das Kalteinbetten durch, indem ein lichthärtendes Harz unter UV‑Licht ausgehärtet wird und die Probe einbettet, sodass sie während der metallographischen Probenpräparation sicher geschliffen, poliert und untersucht werden kann.
Warum eignet sich das UV‑Einbetten für die PCB Target Preparation?
Das transparente Harz hält das Target beim Schleifen sichtbar und die niedrige Aushärtetemperatur schützt empfindliche Elektronik, sodass ein präziser Querschliff bis zu einem definierten Punkt auf der Leiterplatte möglich ist.
Wie unterstützt das UV‑Einbetten reproduzierbare Ergebnisse?
Definierte, wiederholbare Aushärtebedingungen erzeugen gleichmäßige Einbettungen und helfen, die Probenpräparation und Gefügeanalyse über verschiedene Bediener und Labore hinweg zu standardisieren.
UV-Einbettgerät Qmount Technische Daten
| Max. Probenaufstellfläche | 200 x 260 mm |
|---|---|
| Max. Probenhöhe | 40 mm |
| Wellenlänge | 365 nm |
| Einstellbare Aushärtezeit | 0 - 100 min |
| Polymerisationstemperatur (je nach Anwendung) | 70-90 °C |
| Anschlussspannung | 100 - 240 V 50/60 Hz (1Ph/N/PE) |
| Maße ca. BxHxT | 377 x 172 x 436 mm |
| Gewicht (je nach Ausstattung) | 14,5 kg |
