Schweißnahtvermessung: Inverses Makroskop Qeye 800

Schweißnahtanalyse – präzise, schnell und normgerecht.

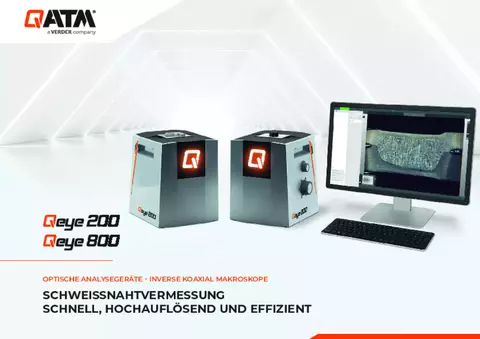

Die optischen Analysegeräte Qeye 200 und Qeye 800 von QATM setzen neue Maßstäbe in der visuellen Qualitätskontrolle. Als inverse Makroskope ermöglichen sie die hochauflösende Bilderfassung und präzise Vermessung von Schweißnähten, Lötstellen und Bauteilen – direkt am Schliffbild.

Das Qeye 200 ist auf die Analyse anspruchsvoller Laserschweißnähte spezialisiert – ideal für die Automobilindustrie, Elektronik sowie Forschung und Entwicklung im Bereich Fügeverfahren. Das Qeye 800 überzeugt in der Serienfertigung und Werkstoffprüfung, etwa in der Stahl- und Anlagentechnik, wo Schweißnahtform, Einbrandtiefe und potenzielle Fehler zuverlässig bewertet werden müssen.

Beide Systeme liefern reproduzierbare Ergebnisse nach internationalen Normen wie DIN EN ISO 5817, unterstützt durch intelligente LED-Beleuchtung und die leistungsstarke Qpix Control2 Software – für Labore, die keine Kompromisse bei Qualität und Durchsatz machen.

Produktvideo

Kompakte Präzision für detailgenaue Makroschliffanalysen

Qualitätsprüfung von Laserschweißnähten in der Automobilindustrie
Kontrolle filigraner Schweißverbindungen in der Elektronik und Feinwerktechnik
Analyse schmaler Tiefschweißnähte in der Serienproduktion
Prozessüberwachung und -optimierung in der Fertigung
Forschung und Entwicklung im Bereich Laserschweißverfahren

Zoom-Scrollrad

Ein Handrad ermöglicht die komfortable und präzise Einstellung des Vergrößerungsbereichs. Fünf definierte Stufen sorgen für eine schnelle Anpassung an unterschiedliche Beobachtungs-anforderungen.

14,9 x 11,2 mm
Blickfeld

9,3 x 7 mm
Blickfeld

5,9 x 4,5 mm
Blickfeld

Qeye 200 | 4K Ultra HD Inverses Koaxial Makroskop

12 Megapixel Kamerasystem
Zoomstufen 0,63x - 1x - 1,6x - 2x - 4x
Blickfeldbereich von 23,7 x 17,8 mm bis 3,7 x 2,8 mm
Integrierter automatische Helligkeitsregelung
Manuelle Feinfokusierung

Präzise Makroschliffanalyse für Qualität und Sicherheit

Qualitätskontrolle von Schweißnähten in der Serienfertigung
Werkstoffprüfung in Prüflaboren
Analyse von Einbrand, Nahtform und möglichen Fehlstellen
Einsatz in der Automobilindustrie, im Stahl- und Anlagenbau
Forschung und Entwicklung im Bereich Fügetechnik

Programmierbares Touchpanel

Das Touchpanel kann mit den 5 Funktionen je nach Bedarf pro-grammiert werden: Einzoomen, Auszoomen, Beleuchtung alles aus, Beleuchtung alles ein und Analyse starten.

80 x 60 mm
Blickfeld

40 x 30 mm
Blickfeld

32 x 24 mm
Blickfeld

Qeye 800 | 4K Ultra HD Inverses Makroskop

8,5 Megapixel Kamerasystem
Zoomstufen 1x - 1,5x - 2x - 2,5x - 4x - 5x
Blickfeldbereich 80 x 60 mm - 16 x 12 mm
Integrierter automatischer Autofokus und Helligkeitsregelung
Fokusebene manuell anpassbar für Messungen von nicht planen Bauteilen

Anwendungsbereiche Inverse Makroskopie

Anwendungsbereiche	Qeye 800	Qeye 200
Makroschweißnähte	✔✔✔	✔
Laserschweißnähte	✔	✔✔✔
Sichtprüfung auf Oberflächenfehler	✔✔	✔✔
Optische Kontrolle von Bauteilen/ PCB -Beurteilung	✔	✔✔✔

Durchdachtes Bedienkonzept Vorteile, die überzeugen

Optimierte Probenausleuchtung

IAI = Intelligent Area Illumination. Das Qeye System verfügt über eine innovative LED-Analyse-Raumbeleuchtung. Jede der 4 Beleuchtungs- Profile (rechts, links, vorne, hinten) kann stufenlos und individuell zu- beziehungsweise abgeschaltet werden. Erstmalig ermöglicht dies eine exakte und raschere Prüfung ohne störende Lichteinflüsse oder Schliffspiegelungen.

Touch-Bedienfeld

Qeye beeindruckt mit Benutzerfreundlichkeit dank frei programmierbarer kapazitiver Tasten. Zentriert leuchtet das Q das den aktuellen Status darstellt und als Bildauslöser dient. Die in den Ecken angeordneten Tasten können zur Regelung der LED-Beleuchtung, Zoom, Blickfeld und Helligkeit konfiguriert werden. Das Soft Touch Bedienfeld reagiert natürlich auch bei Verwendung mit Handschuhen.

Qpix Control2

Bedienung durch tausendfach bewährte Qpix Control2 Software. Kombination von Härteprüfung und optischer Analyse in gewohnter Bedienoberfläche mit nur einem PC. Effiziente Messung und Prüfung von Schweißproben in wenigen Sekunden, Livebild, 3D Smartview und einheitliches Reporting System der Härteprüfung und der Makro-Analyse.

Merkmale und Vorteile

Qeye ermöglicht zeitsparende und detaillierte Analysen und Mes-sungen in höchster Genauigkeit. Robust im Aufbau, flexibel beim Austausch des Glas-Probenträger, absolut staubdicht durch Mon-tage im Reinraum und in modernem Industrial Design.

IoT - Internet of things Die Plattform für den Fernzugriff auf Ihre Geräte

Alle QATM-Härteprüfer mit QpixControl2 und QpixT2-Software lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen und nahtlose Konnektivität.

Überwachung in Echtzeit: Überwachen Sie Ihre Maschinen von jedem Ort der Welt in Echtzeit. Mit diesem datengesteuerten Ansatz sind sie in der Lage, mühelos fundierte Entscheidungen zu treffen.
Live-Benachrichtigungen: Seien Sie mit sofortigen Benachrichtigungen und Aktualisierungen der Zeit voraus. Die Echtzeit-Benachrichtigungen sorgen dafür, dass Sie über die Leistung Ihrer Geräte jederzeit informiert sind, was zusätzlich zu einer proaktiven Wartung führt.
Mühelose Backups: Mit unserer IoT-Plattform vereinfachen Sie Ihre Datensicherung: Ganz gleich, ob Sie ein einzelnes Gerät oder eine ganze Flotte sichern müssen, unsere Plattform rationalisiert den Prozess und minimiert Ausfallzeiten und Datenverluste.
Automatische und kostenlose Software-Aktualisierungen: Verabschieden Sie sich von manuellen Updates! Verder Scientific IoT stellt sicher, dass Ihre Instrumente stets mit der neuesten Software ausgestattet sind, für optimale Leistung und Zuverlässigkeit.

Erfahren Sie mehr über die Verder Scientific IoT-Plattform!

Schweissprobe

Qeye steht für schnelle, einfache, präzise, normgerechte Schweißnahtkontrollen und deren Auffälligkeiten. Unregelmäßigkeiten können spontan einer Messung hinzugefügt werden. Durch die Verwendung von Vorlagensystemen im Reporting wird eine hohe Wiederholbarkeit sowie Zuverlässigkeit in Abläufen, Messfolgen und Grenzwerten erreicht.

Applikationen Aus der Praxis

{{LL::products.qeye_800.applications.metering_tools.hl]}

Präzise Vermessungstools ermöglichen eine schnelle und einfache Vermessung der Proben. Längen, Winkel, Kreis, Polygon für Flächen- oder Umfangberechnung. Zoom und Helligkeit können individuell kalibriert werden.

Schweissnähte

Vermessung einer Kehlnaht mit allen intuitiven Vermessungstools

Einfache Anpassung der Messlinien
Gut/Schlecht-Bewertung
Protokollierbare Anmerkungen

Vorlagenbetrieb inklusive Referenzbild

Individuelle kundenvorlagen können mit einem Referenzbild der Vermessung abgespeichert und jederzeit aufgerufen werden. Auch vordefinierte Vermessungselemente und der QATM Stan-dard Katalog sind bereits im System vorinstalliert.

Verknüpfung von Messlinien

Unterschiedliche Vermessungslinien lassen sich individuell mit-einander verknüpfen und exakt aufeinander abstimmen. So können komplexe Messaufgaben strukturiert und effizient um-gesetzt werden.

Normgerechtes Prüfmittel

Für eine Prüfung nach DIN EN ISO 5817 sind alle notwendigen Messtools natürlich Grundbestandteil der Software, zum Beispiel das A-Maß, die Einbrandtiefe, Bewertungsgrenzen und ein normgerechtes Prüfprotokoll.

Industrie 4.0 Gerüstet für Gegenwart und Zukunft

Professionelle Datenverwaltung

Übersichtliche Chargenverwaltung und effektive Vorlagennutzung von verschiedenen Prüfprojekten sowie Strukturierung von Messergebnissen mit vollständigen Auftragsinformationen im Hintergrund. Die erstellbaren Vorlagen erhalten alle benötigten Informationen über Prüfmuster wie Prüfmethode, Bezeichnungen und Benutzerfeldinformation.

Automatische Exportfunktionen

Viele professionelle Exportfunktionen sind bei Qness immer standardmäßig möglich: Rohdatenexport in CSV/TXT und XML; Berichtsexport in MS Word, Excel, PowerPoint und PDF – ausgegeben teilebezogen oder als Einzelexport – alle Exportkonfigurationen können individuell auch für Vorlagen hinterlegt werden.

Barcode/QR-Code/DMC-Leser

Die Qpix Softwareplattformen unterstützen die Verwendung von Barcode- und QR-Code-Readern. Egal ob einfaches Befüllen von Kopfdaten (serienmäßig) oder vollständige Einbindung von Lesegeräten zur automatischen Auswahl von Vorlagen oder Datenabruf aus übergeordneten Systemen (optional) – Barcode-/QR-Code-Reader erleichtern Arbeitsabläufe für den Prüfer und verhindern zugleich auch Bedienerfehler.

Qconnect

Qconnect ist die Schnittstelle in der QATM Qpix Control2 Software, die alle Anbindungsmöglichkeiten für unsere Kunden zusammenfasst: von der serienmäßigen, offenen XML-Schnittstelle (bi-direktional), über vorspezifizierte Plug-In-Lösungen wie beispielsweise dem QDAS Plug-In+, bis hin zu vollständig von QATM umgesetzten, kundenspezifischen Anbindungslösungen – wir finden für jeden Anwendungsfall eine professionelle Lösung.

Vollintegrierte Systemlösung

Das neue Qeye lässt sich auch direkt in einen Labortisch einbauen. Abgestimmt auf individuelle Anforderungen, höhenverstellbar und optional mit Härteprüfer für jedes Labor möglich.

Applikationen Normative Beurteilung von Schweissnähten

Normgerechte Schweißnahtbewertung – strukturiert, lückenlos dokumentiert.Die Qeye-Systeme begleiten den gesamten Prüfprozess: Von der individuellen Konfiguration eigener Prüfstandards direkt in der Software über die systematische Identifikation von Unregelmäßigkeiten gemäß DIN EN ISO 5817 bis hin zum vollständigen, druckfertigen Prüfbericht mit Bewertungsgruppen. So erfüllt jede Prüfung höchste Anforderungen – nachvollziehbar und revisionssicher.

Individuell Standards erstellen

Gestalten Sie Standards ganz nach Ihren Vorstellungen – direkt in unserer Software. So setzen Sie Normen effizient um und passen sie flexibel an Ihre individuellen Anforderungen an.

Bestimmung von Unregelmässigkeiten

Nach erfolgter Vermessung können Unregelmäßigkeiten norm- gerecht gemäß DIN EN ISO 5817 bewertet werden.

Standard Prüfbericht

Zur lückenlosen Dokumentation können alle Ergebnisse in ei-nem vollständigen Prüfbericht inklusiv der Bewertungsgruppen ausgegeben werden.

Zubehör & Hilfsmittel Präzise, sauber und ohne Kompromisse

Probenträger

Kleine aber extrem wichtige Hilfsmittel zum Zwecke der Analyse sind Probenträger. Erhältlich im 5er Set, aus Aluminiumsilikat-glas (Gorillaglas).

Qeye Cover

Die Qeye Abschirmhaube absorbiert Fremdlicht und Spiegelungen werden gänzlich vermieden. Standardmäßig in jedem Qeye inbegriffen.

Objektmikrometer

Ein Objektmikrometer mit 50 mm und einer Auflösung von 0,1 mm ermöglicht eine einfache und exakte Kontrolle der Optikvergrößerung. Optional mit UKAS Zertifikat erhältlich.

QATM Reinigungsmaterial

Hochwertige Mikrofasertücher, Putztücher und Spezial-Glasreiniger für makellosen Glanz. Wir empfehlen ausschließlich die Anwendung von speziell entwickelten QATM Reinigungsmaterial.

Technische Daten

Blickfeld	23,7 x 17,8 mm - 3,7 x 2,8 mm (0,933 x 0,7" - 0,146 x 0,11")
Zoomstufen	0,63x - 1x - 1,6x - 2,5x - 4x
Kamera	4K Ultra HD - 12 Megapixel - USB 3.0
Beleuchtung	IAI - LED-Einheit (Intelligent Area Illumination)
Software	Qpix Control2
Maschinenbedienung	externes PC-System (Windows 11 64-bit)
Abmessungen Glas Probenträger (B x T x H)	95 x 75 x 2 mm (3,7 x 3,0 x 0,08“)
Max. Probengewicht	5 kg
Schnittstelle	1 x USB 3.0
Netzanschluss	100 - 240 V ~1/N/PE, 50 - 60 Hz
Stromverbrauch	Leerlauf: ~35 W \| Betrieb: ~60W \| Max. ~100 W
Abmessung Anlage	220 x 220 x 260/365* mm
Platzbedarf (B x T)	300 x 300 mm
Gewicht	16 kg
Umgebungstemperatur	18 - 28 °C
Luftfeuchtigkeit	maximal 70 % - nicht kondensierend

Blickfeld	80 x 60 mm - 16 x 12 mm (3.1 x 2.4“ - 0.63 x 0.47“)
Zoomstufen	1x - 1,5x - 2x - 2,5x - 4x - 5x
Kamera	4K Ultra HD - 8,5 Megapixel - USB 3.0
Beleuchtung	IAI - LED-Einheit (Intelligent Area Illumination)
Software	Qpix Control2
Maschinenbedienung	externes PC-System (Windows 11 64-bit)
Abmessungen Glas Probenträger (B x T x H)	95 x 75 x 2 mm (3,7 x 3,0 x 0,08“)
Max. Probengewicht	5 kg
Schnittstelle	1 x USB 3.0
Netzanschluss	100 - 240 V ~1/N/PE, 50 - 60 Hz
Stromverbrauch	Leerlauf: ~35 W \| Betrieb: ~60W \| Max. ~100 W
Abmessung Anlage	220 x 220 x 260/365* mm
Platzbedarf (B x T)	300 x 300 mm
Gewicht	16 kg
Umgebungstemperatur	18 - 28 °C
Luftfeuchtigkeit	maximal 70 % - nicht kondensierend
