The Precision Series from QATM offers versatile clamping for both regular and irregularly shaped samples, designed for the most demanding and precise materialographic applications.
- Handles Irregular and Complex Geometries
- Varied and Versatile Product Range

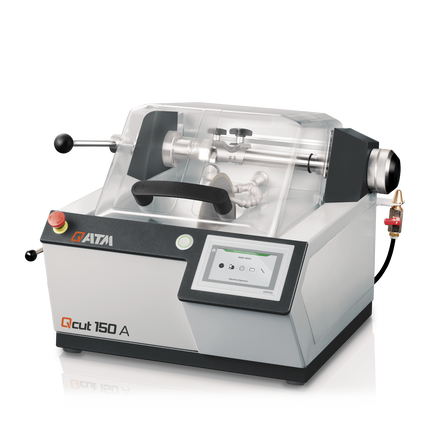

- Works with Rotating Device Integration (Qcut 150 A)
- Horizontal and Vertical Adaptation Available
規則正しい形状の試料にも、不規則な形状の試料にも適しています。QATMアダプター（回転装置、イージーアダプテーション水平・垂直、クランプアーム）で汎用的に使用できます。
直接取り付け可能：
- 垂直方向への適応が容易
- 水平方向への適応が容易
- 回転装置タイプ RD1 および RD2
アクセサリー
- 回転機能付きイージークランププレートS
- イージークランププレートS
広範なテストを通じて、あらゆる用途に適したクランプソリューションを提供することができます。
サンプルホルダー
長所
- 円形または不規則なサンプルの場合
- 3点張力
- 固定ネジ最大6本
- Ø40mmまでの長くて大きな円形サンプルに対応
- アダプター Ø 50 mm
サンプルホルダー標準（クローズド）
長所
- 円形または不規則なサンプルの場合
- 3点張力
- 最大6本の取り付けネジ
- 固定ストップ付き - 深さ15 mm
- Ø40mmまでの短くて大きな円形サンプル用
- アダプター Ø 50 mm
サンプルホルダー・フレックス
長所
- 円形または不規則なサンプルの場合
- 3点張力
- 固定ネジ最大6本
- 研磨・研磨機への取り付け用
- 最大Ø 40 mmの試料用 - 深さ21 mm
- アダプター Ø 50 mm
サンプルホルダー 平行クランプバイス（オープン）
長所
- 平行クランプジョー
- 可変スパン
- フラットサンプル用
- 最大Ø 40 mmのサンプル用
- アダプター Ø 50 mm
サンプルホルダー 平行クランプバイス（閉じた状態）
長所
- 平行クランプジョー
- 可変スパン
- フラットサンプル用
- 固定ストップ付き、深さ27mm
- 最大Ø 40 mmのサンプル用
- アダプター Ø 50 mm

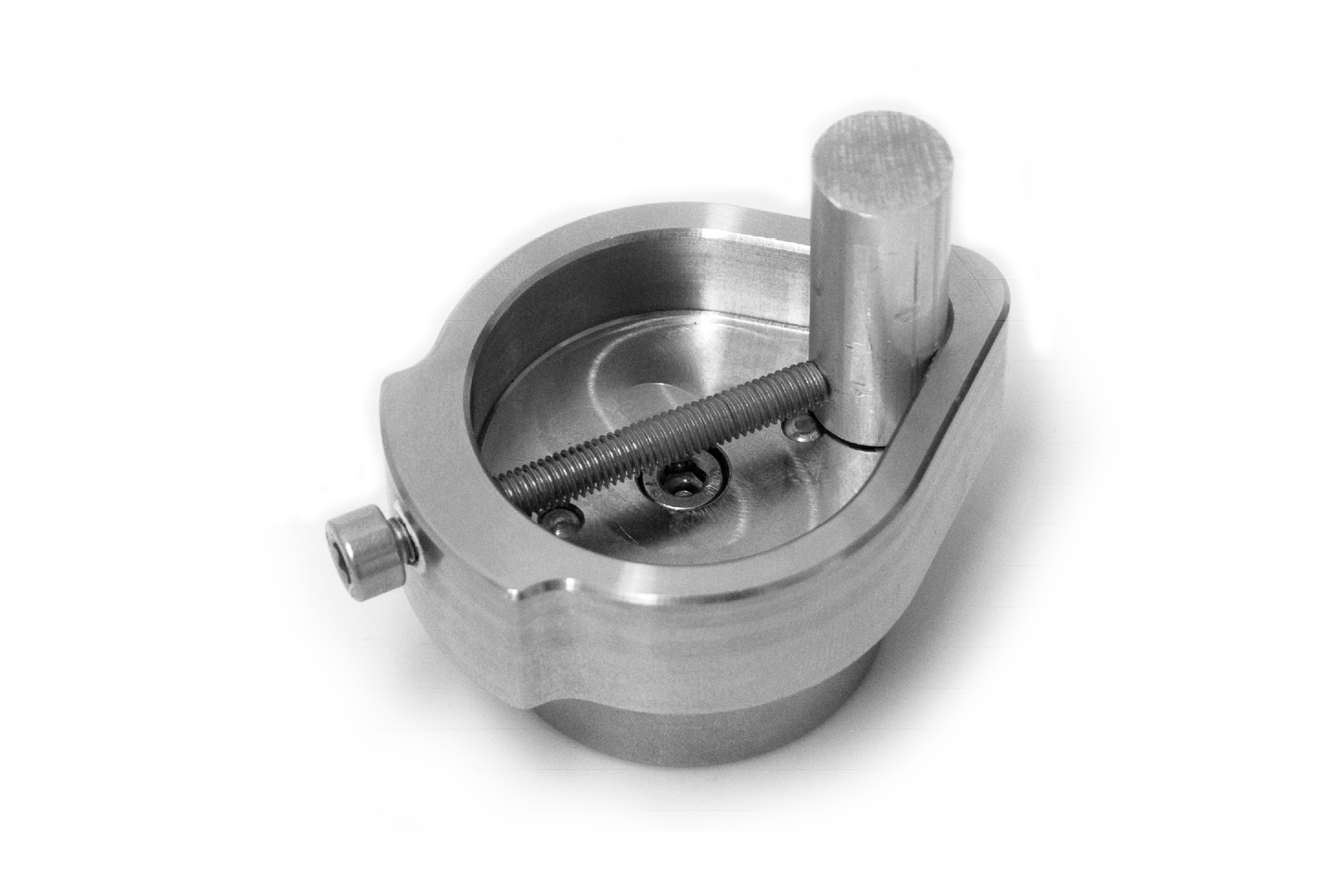

ドロップ型サンプルホルダー
長所
- 円形または不規則なサンプルの場合 (Ø 13 - Ø 40 mm)
- クランプ深さ12 mm
- 3点張力
- アダプター Ø 50 mm
万能クランプバイス
長所
- どのような形状の試料でも、リング
- 最大サンプル断面40 mm x 40 mm
- 3点張力
- アダプター Ø 50 mm
マトリックスクランプバイス
長所
- 不規則な形状のサンプルの場合
- 最大クランプ範囲： 0 - 40 mm
- アダプター Ø 50 mm

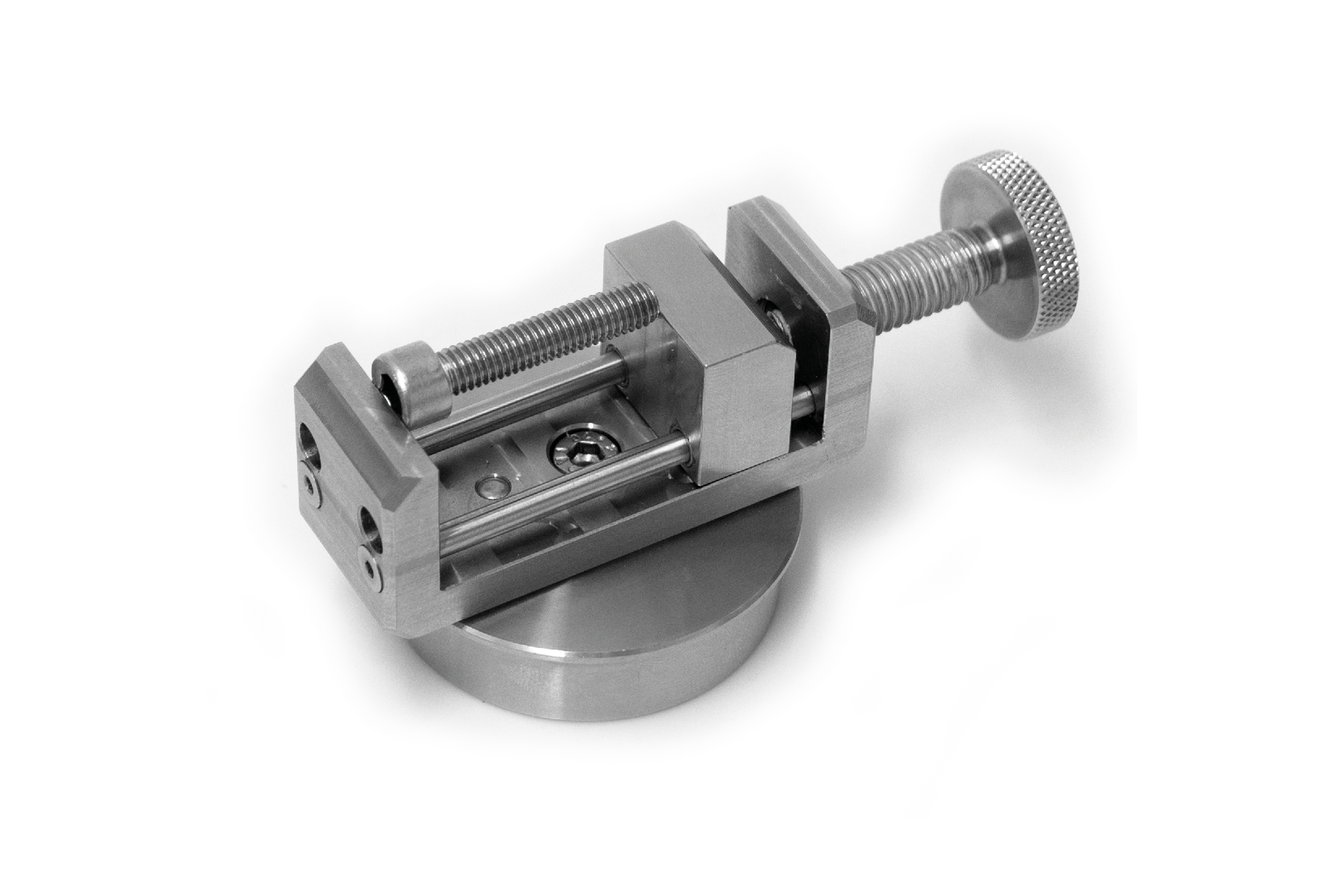

ミニバイス
長所
- 最大クランプ範囲： 0 - 40 mm
- プリズムジョーによるクランプ範囲： 0 - 35 mm
- プリズム・ジョーを含む
- アダプター Ø 50 mm

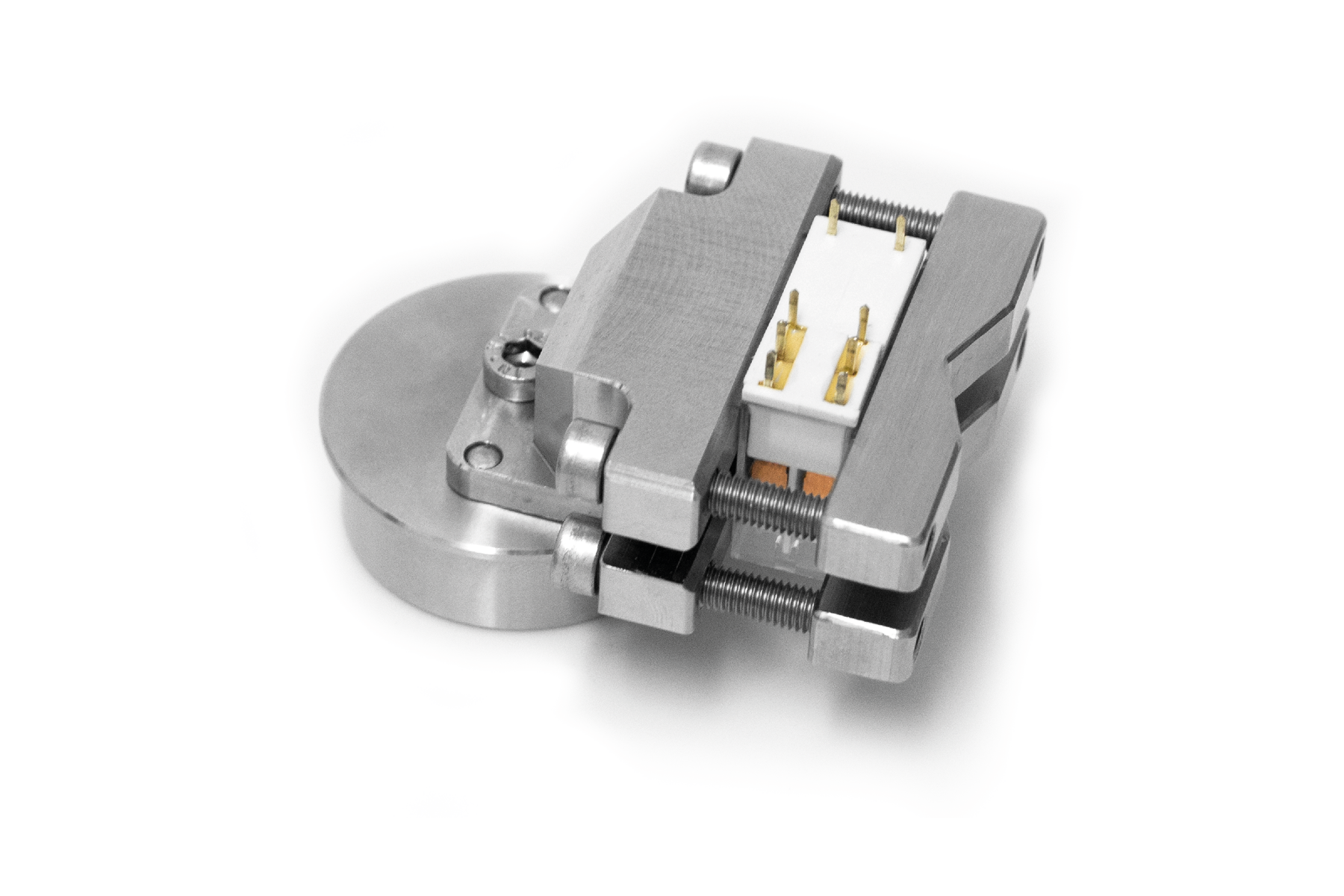

ダブルパラレルバイス
長所
- 平行クランプジョー
- つのクランプポイントでサンプルを固定する
- 切断後も部品はクランプされたまま
- 最大Ø 150 mmのカッティングホイール用
- 最大クランプ範囲： 0 - 40 mm
- アダプター Ø 50 mm
ボールジョイント付きアダプター
長所
- 試料を切断ホイールに合わせるための旋回装置
- すべてのクランプ装置と組み合わせ可能
- 旋回範囲 ±18
- アダプター Ø 50 mm
真空クランプユニット
長所
- 平面平行な試料面の作製用
- スライドガラスのクランプに最適 28 mm x 48 mm
- セラミック砥石の平面平行研磨のために、内蔵のハンドホイールでストップを凹ませることができます。
- 真空を発生させるには真空ポンプが必要である。
- Qカット 150 A/M
（クランプアームLが必要です：- Qカット 150 A/M
（クランプアームLが必要） - Qカット 200 A
（簡単な適応垂直が必要）
- Qカット 150 A/M
- Qカット 150 A/M
レデューサーリング
長所
- 取り付けたサンプルを直接クランプするためのレデューサーリング
- 外径 Ø 50 mm
- Ø 25 mm、30 mm、40 mm、1インチ、1 ¼インチ、1 ½インチの試料取り付け用
- 回転機器に使用可能で、垂直/水平方向への適応が容易。
- 使用対象:
- Qカット 150 A/M (クランプアームLが必要)
- Qカット 200 A (イージーアダプテーションバーチカルが必要)

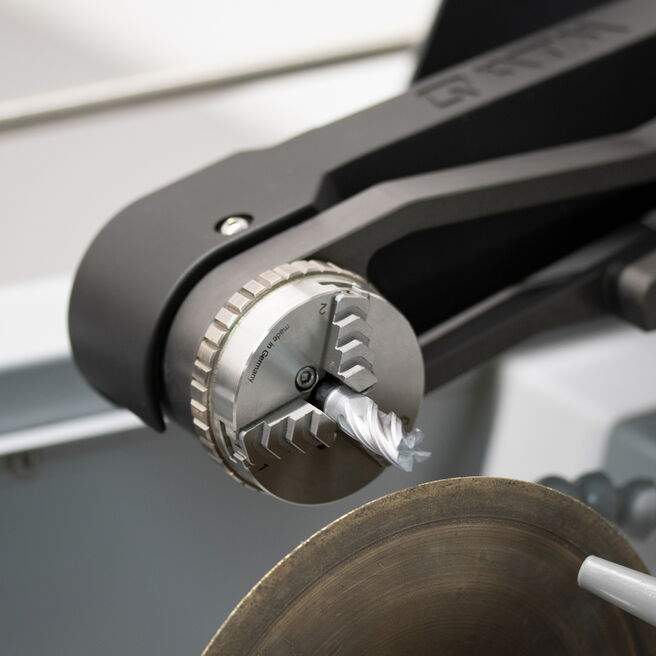

ハンドチャック
長所
- 3サイズ展開
- クランプジョーは両面使用可能
- クランプ範囲 Ø 32 mm：
- コンポーネントの内径：11 - 23 mm
- コンポーネントの外径：1 - 32 mm
- クランプ範囲 Ø 44 mm：
- コンポーネントの内径：13 - 48 mm
- コンポーネントの外径：1 - 44 mm
- クランプ範囲 Ø 56 mm：
- コンポーネントの内径：12 - 56 mm
- コンポーネントの外径：1 - 56 mm
精密クランプ装置 アクセサリー
イージークランププレートS
回転機能付きイージークランププレートS
垂直方向への適応が容易
水平方向への適応が容易
回転装置
