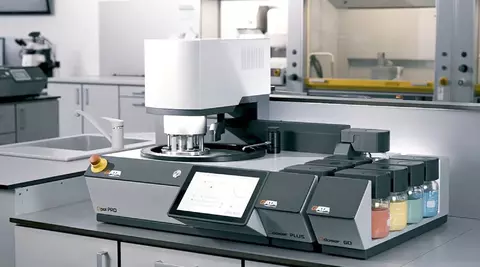

High-End-Schleif- und Poliermaschine -
Power meets Precision

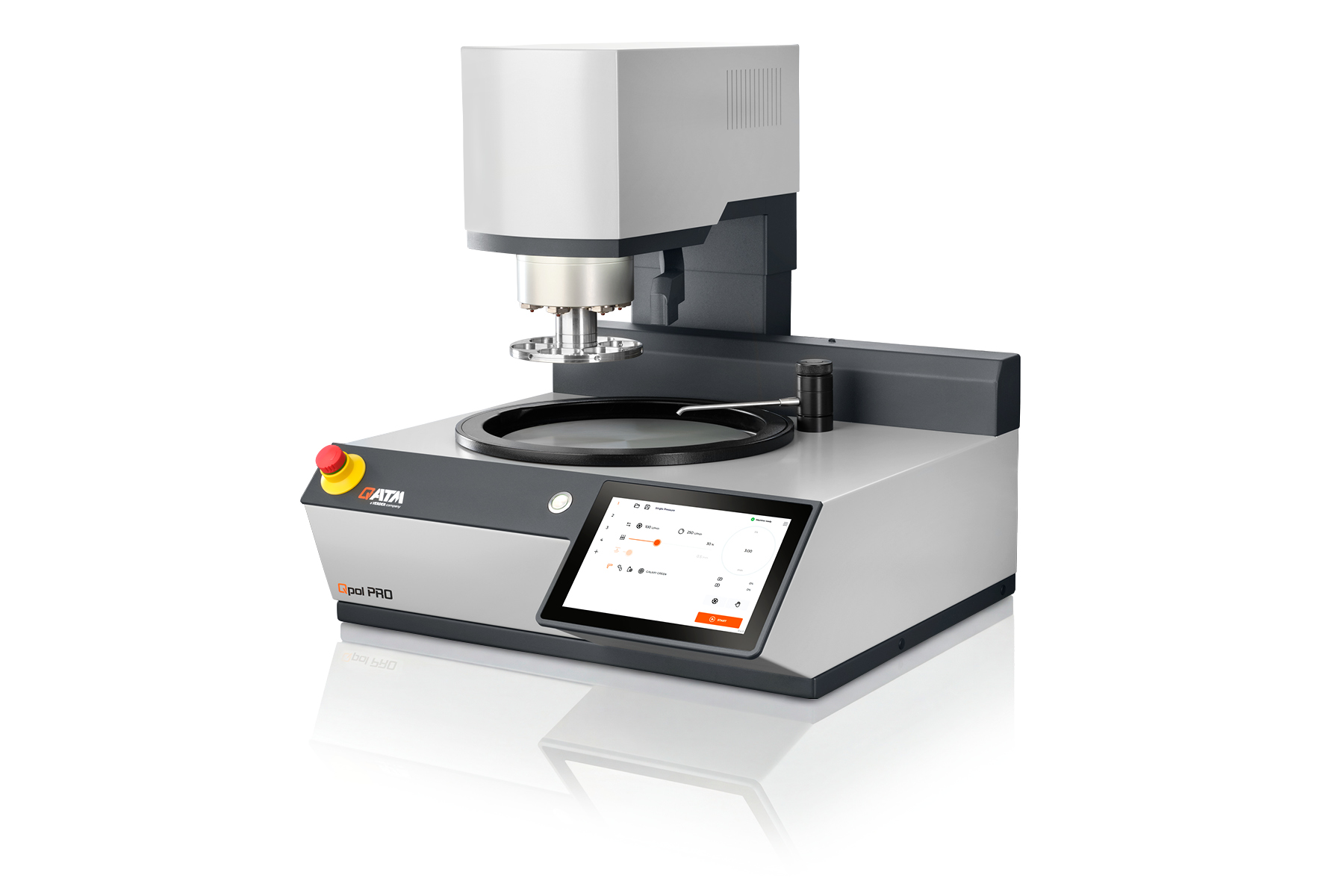

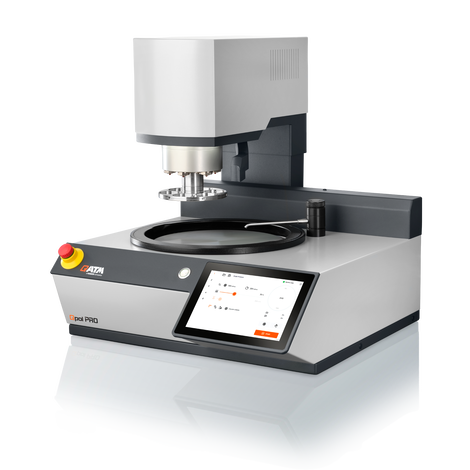

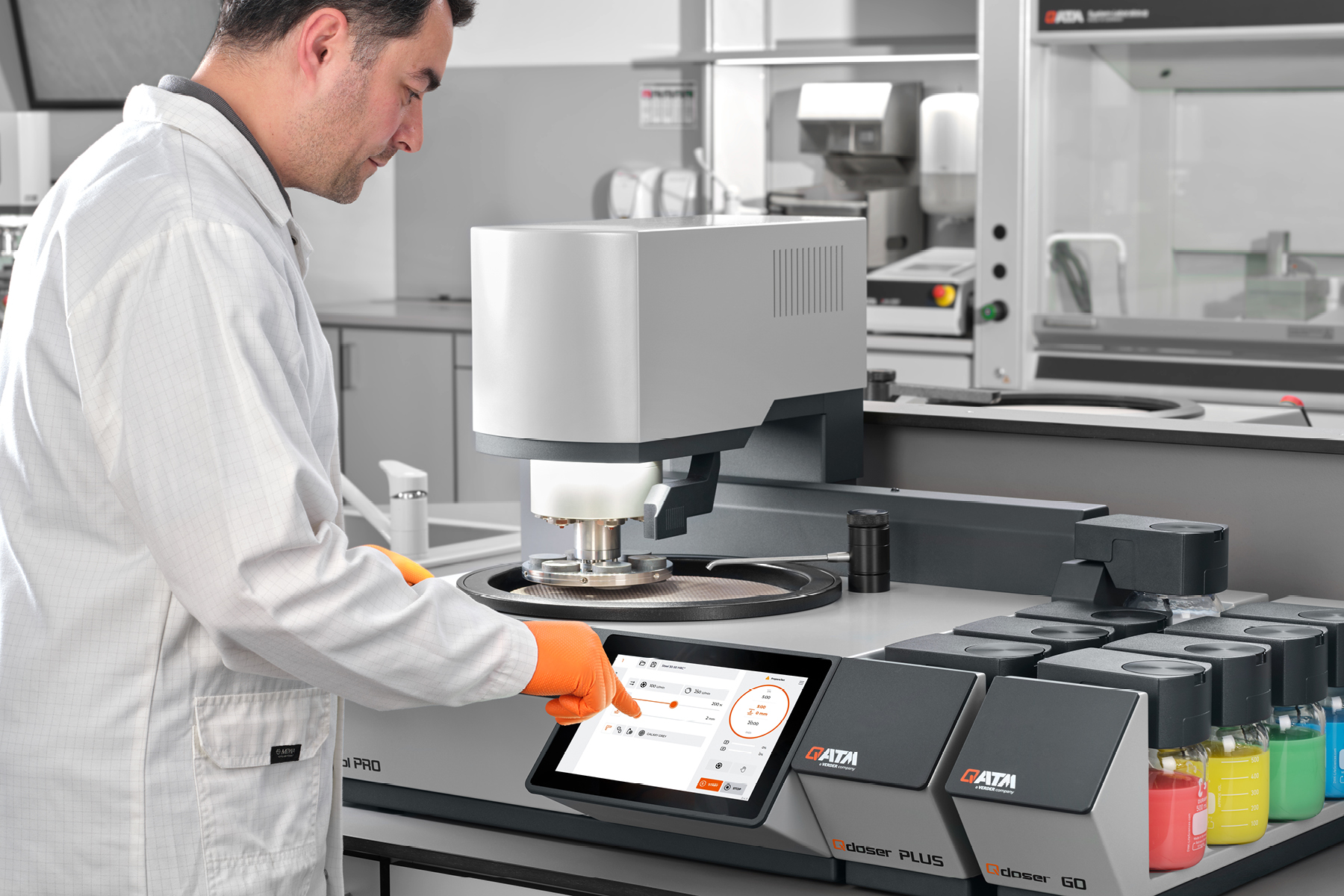

Die Qpol PRO ist eine vollautomatische, Schleif- und Poliermaschine, die im Einzel- als auch im Zentralandruck arbeitet. Sie wurde für den industriellen Dauereinsatz mit höchster Laufleistung entwickelt und überzeugt mit ihren einzigartigen Eigenschaften.
Produktvorteile
- Höchste Reproduzierbarkeit: Materialabtragsmessung mit einer Präzision von bis zu 10 μm, elektronische Kraftreglung im Closed-Loop und stabiles Aluminiumgehäuse
- Leistungsstark: Starke wartungsfreie Direktantriebe (patentiert) und Probenhalter bis 204 mm
- Intuitive Bedienung: Patentierte Probenhalteraufnahme, durchdachtes Softwarekonzept und One-Button-Bedienung
Schleif- / Poliermaschine Qpol PRO Leistungsmerkmale
Robust und zuverlässig
Maschinenkorpus aus stabiler Aluminium-Schweißkonstruktion mit hochwertiger und langlebiger Pulverbeschichtung
- Hohe Laufruhe durch vibrationsarme Konstruktion
- Wartungsfreie Direktantriebe für den Dauereinsatz mit optimaler Leistung auch für größere Proben
- Schlagfeste Kunststoffwanne überzeugt durch Langlebigkeit, Korrosionsbeständigkeit und einfache Reinigung

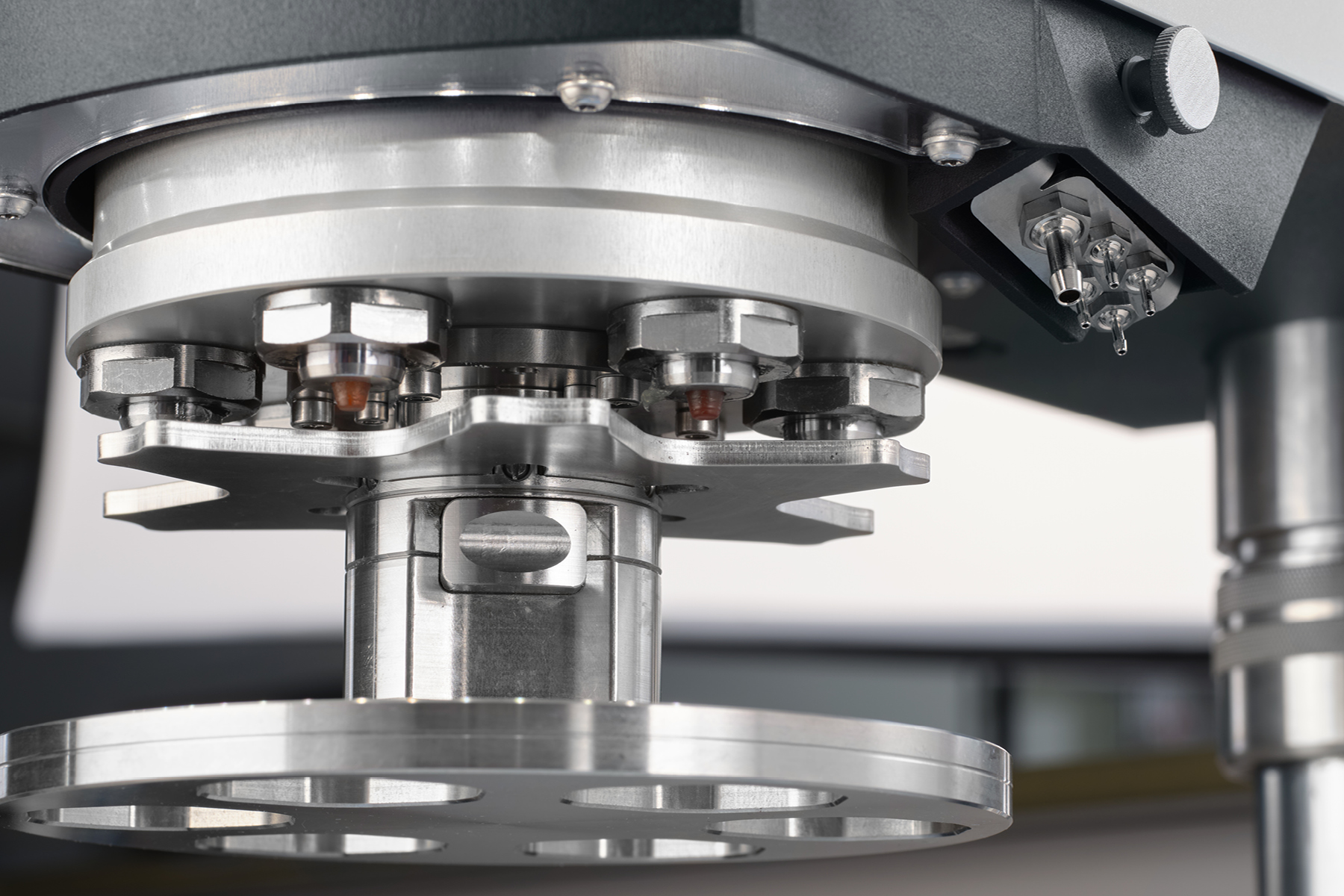

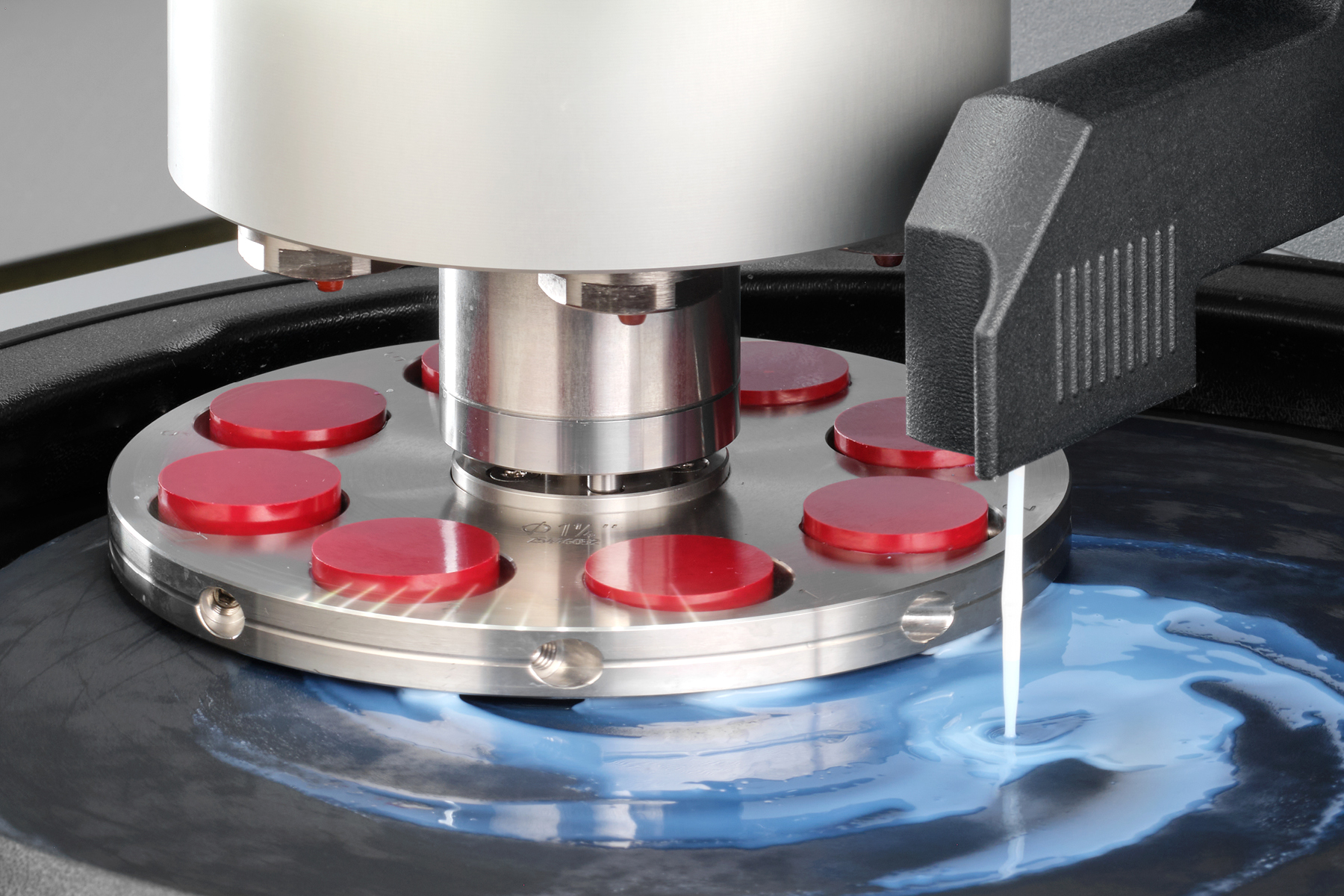

Schleif-/Polierkopf mit Schrittmotor

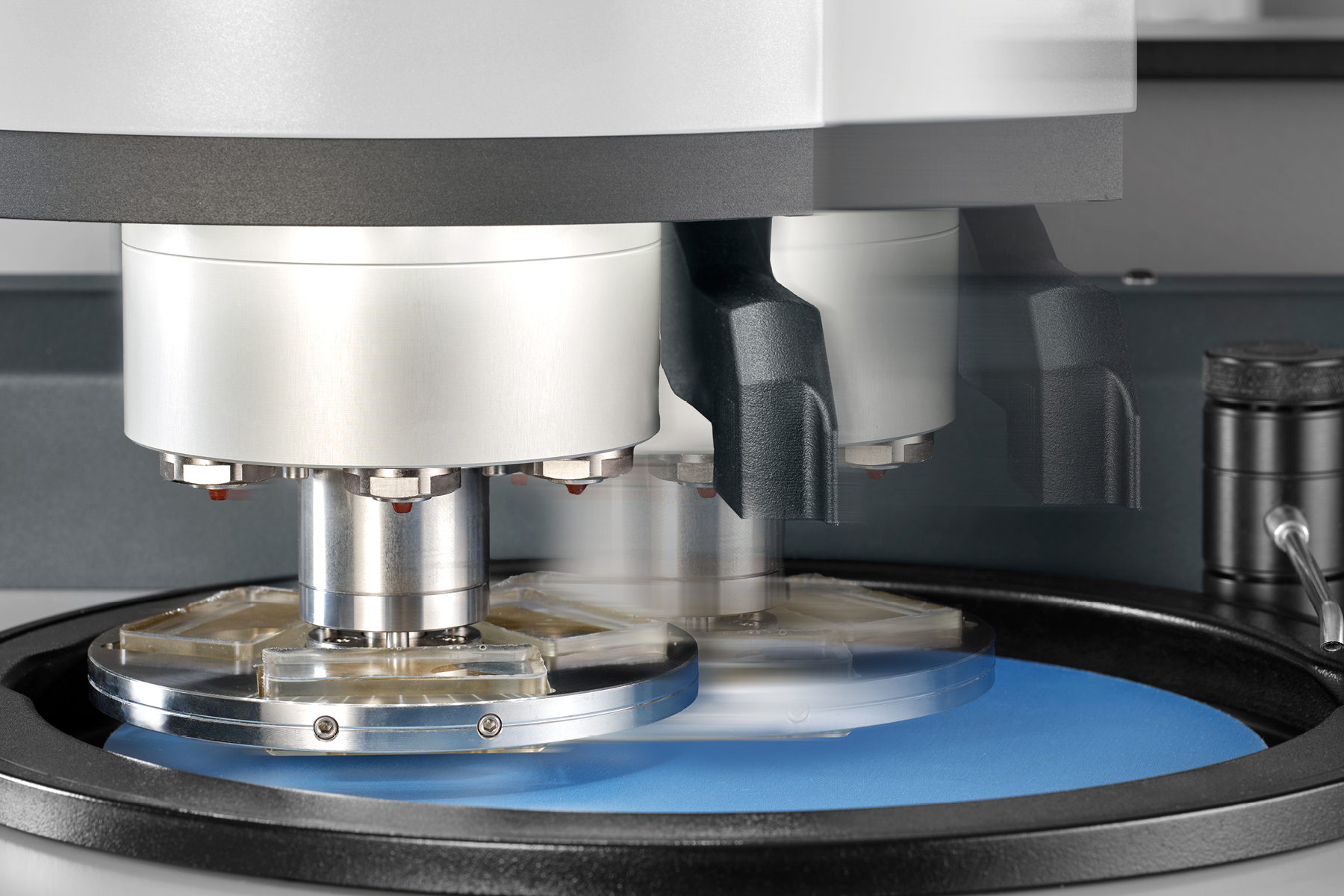

Der Schleif-/Polierkopf kann dank gleichmäßiger Pendelbewegung die gesamte Arbeitsscheibe verwenden
- Höhere VM-Standzeiten
- Intuitives Einstellen der Pendelbewegung und Speichern der Positionen im Pendelmodus
- Halbautomatische Probenhalteraufnahme (auch einhändig bedienbar)
Präzise Materialabtragsmessung
Dank robuster Dimensionierung und Kraftsensoren können automatische Zielpräparationen vorgenommen werden
- Genauigkeit von bis zu 10 µm
- Elektronische Kraftsteuerung im Closed-Loop
- Ideal für Elektronik und Dünnschliffe

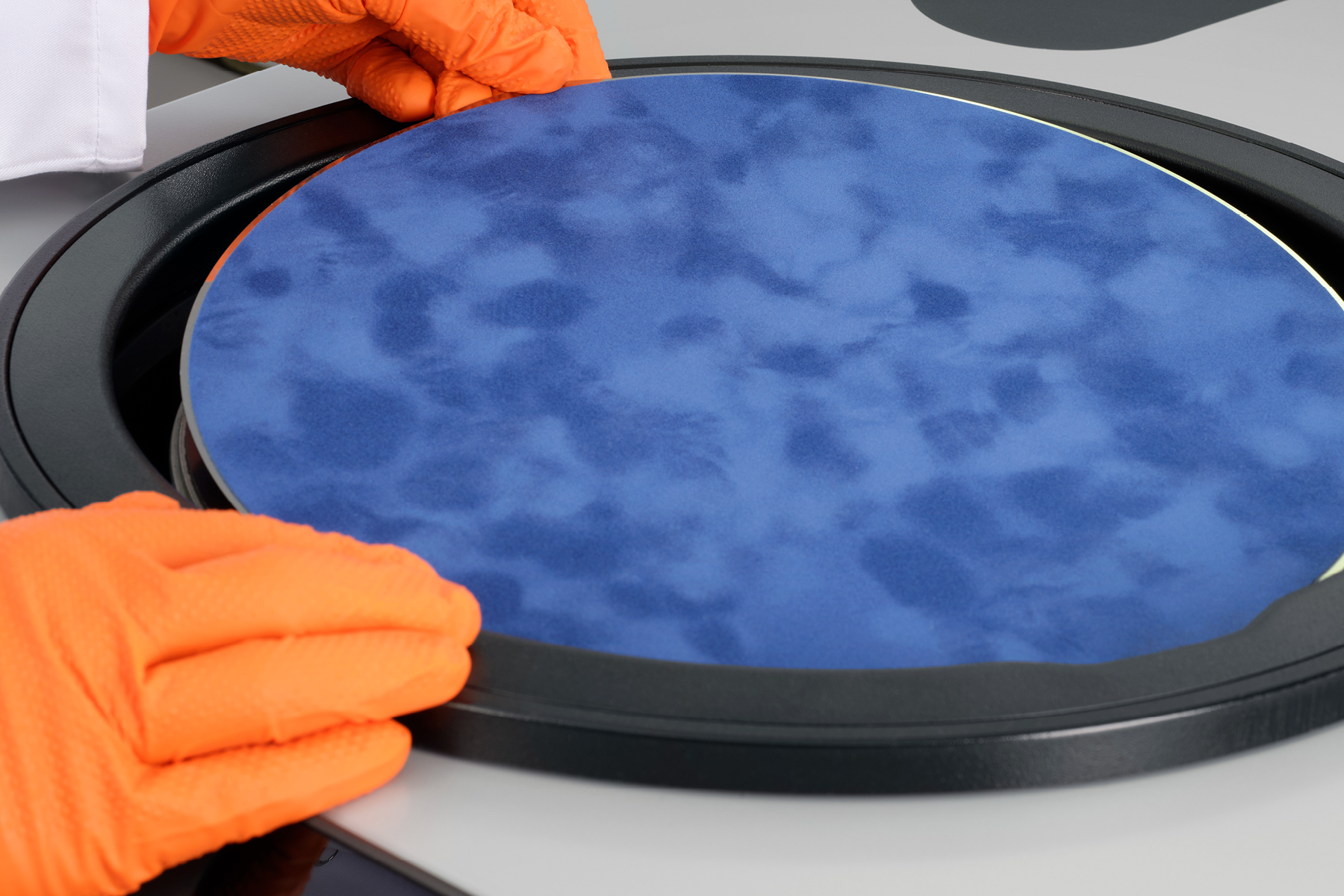

Ergonomisch geformter Spritzschutzring
Für komfortables Arbeiten und einen schnellen Wechsel von Verbrauchsmaterialien
- Ergonomisch geformter Spritzschutzring reduziert das Spritzen signifikant und kann bei längeren Präparationen als komfortable Handauflage genutzt werden
- Griffmulden ermöglichen den Wechsel von Schleif-/ Poliermedien auch bei aufgesetztem Ring

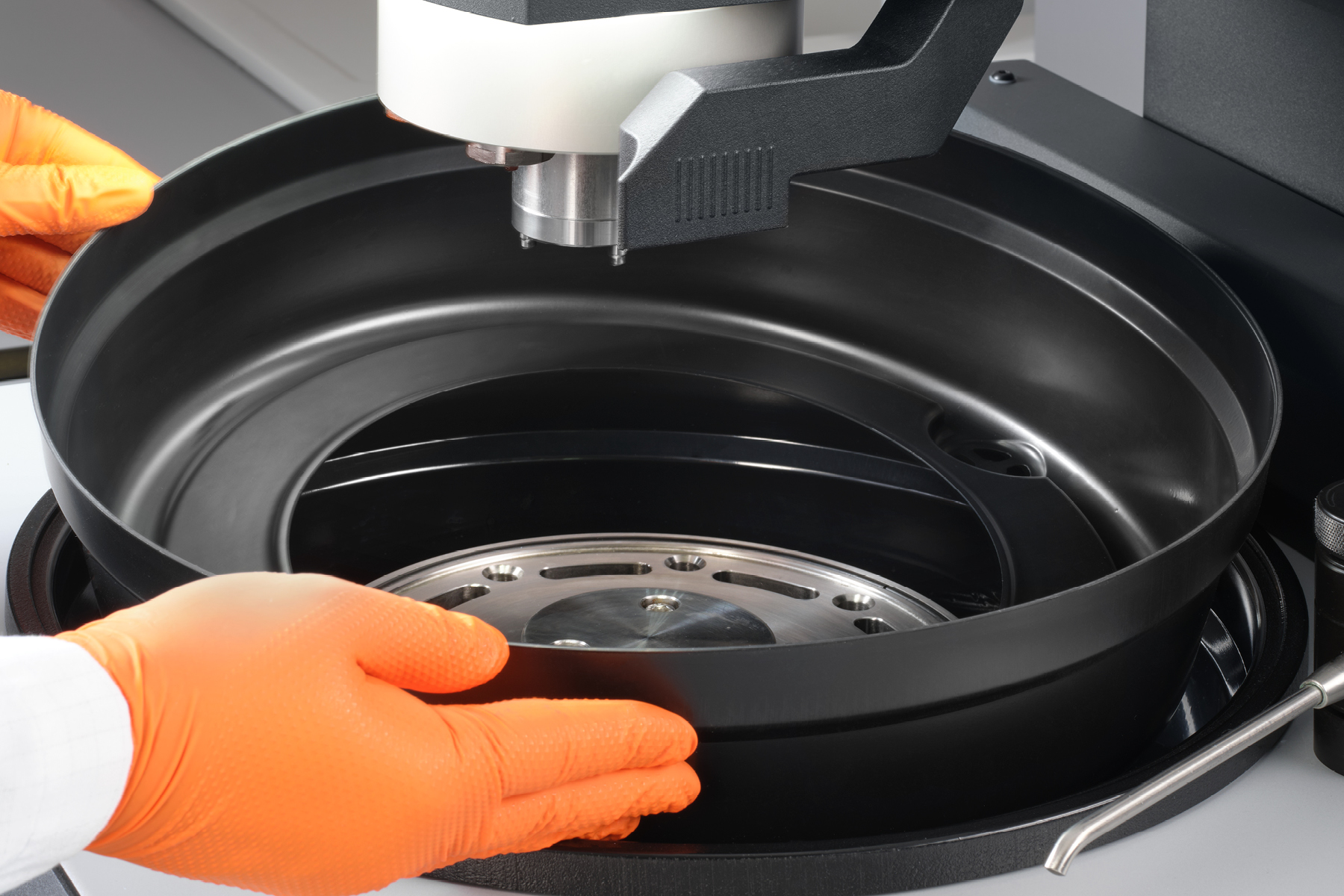

Einfaches Reinigungskonzept
Single-Disc-Design: Einfache Entnahme aller Komponenten und freie Zugänglichkeit
- Spritzschutzring und Arbeitsscheibe lassen sich mit minimalem Aufwand abnehmen wodurch die Rüst- und Reinigungszeiten reduziert werden
- Arbeitsscheibenkühlung für lange Polierschritte und reduzierter Reinigungsaufwand dank Wannenspülung
- Wanneneinsatz (Kunststoff-Inlay) lässt sich leicht austauschen oder reinigen, um Abrieb und Suspensionsreste zu entfernen

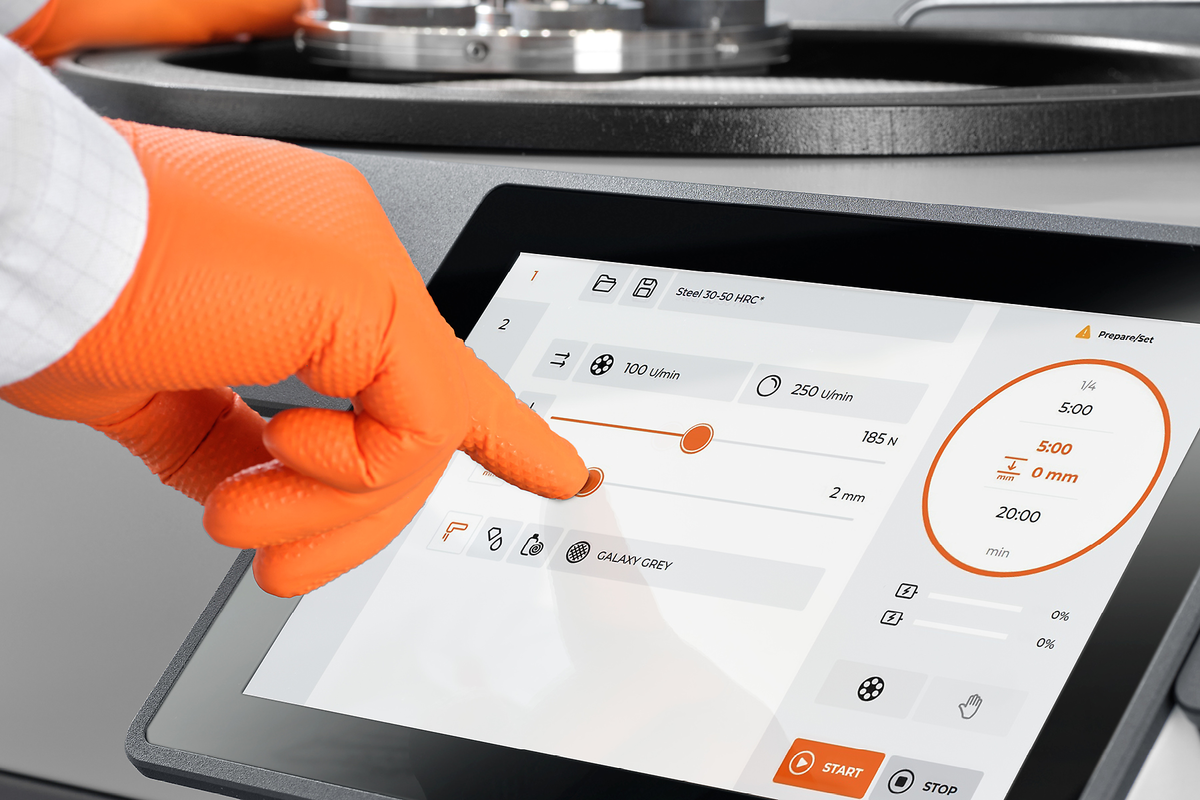

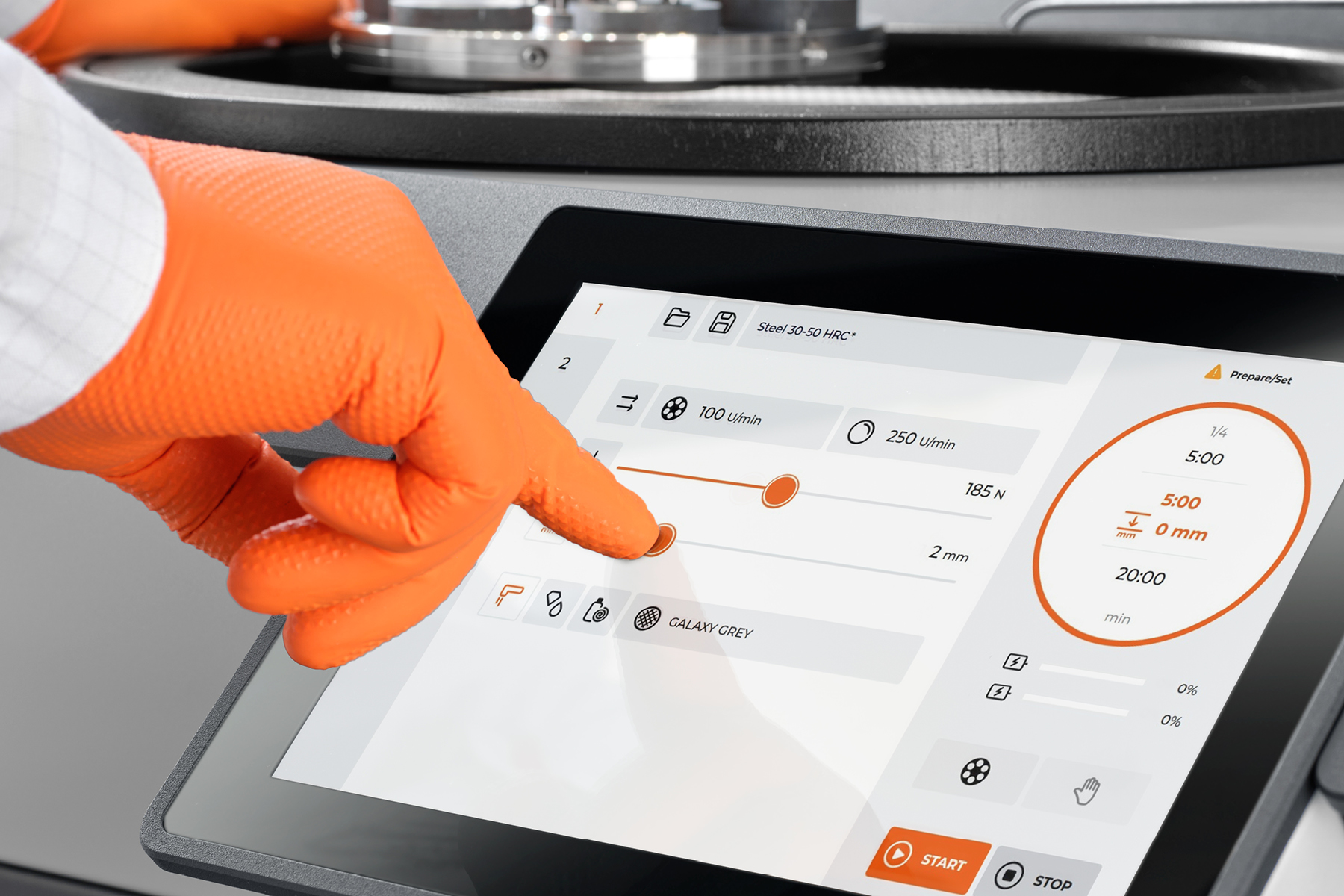

Intuitive und einfache Bedienung

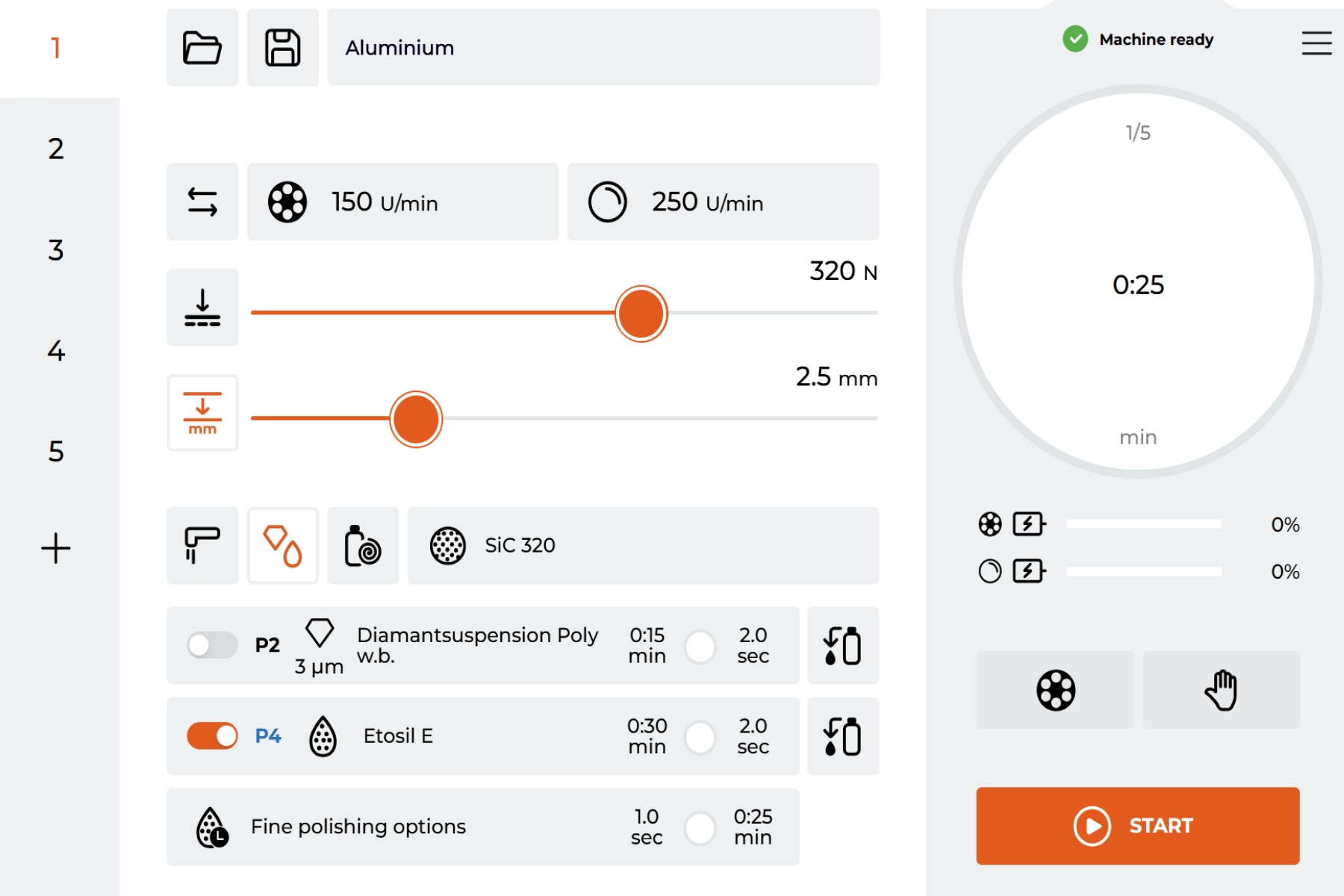

Ergonomisch integrierter 10“ Industrie-Touchscreen mit QATM Benutzersoftware
- Fortschrittsanzeige der laufenden Präparation mittels Statusbalken und akustischem Signal am Ende des Schleif-/Poliervorgangs
- Fortschrittsanzeige der laufenden Präparation mittels Statusbalken und akustischem Signal am Ende des Schleif-/Poliervorgangs
- Füllstandsanzeige für Suspensionen
- Vorinstallierte Präparationsmethoden für unterschiedliche Materialien und Anwendungen

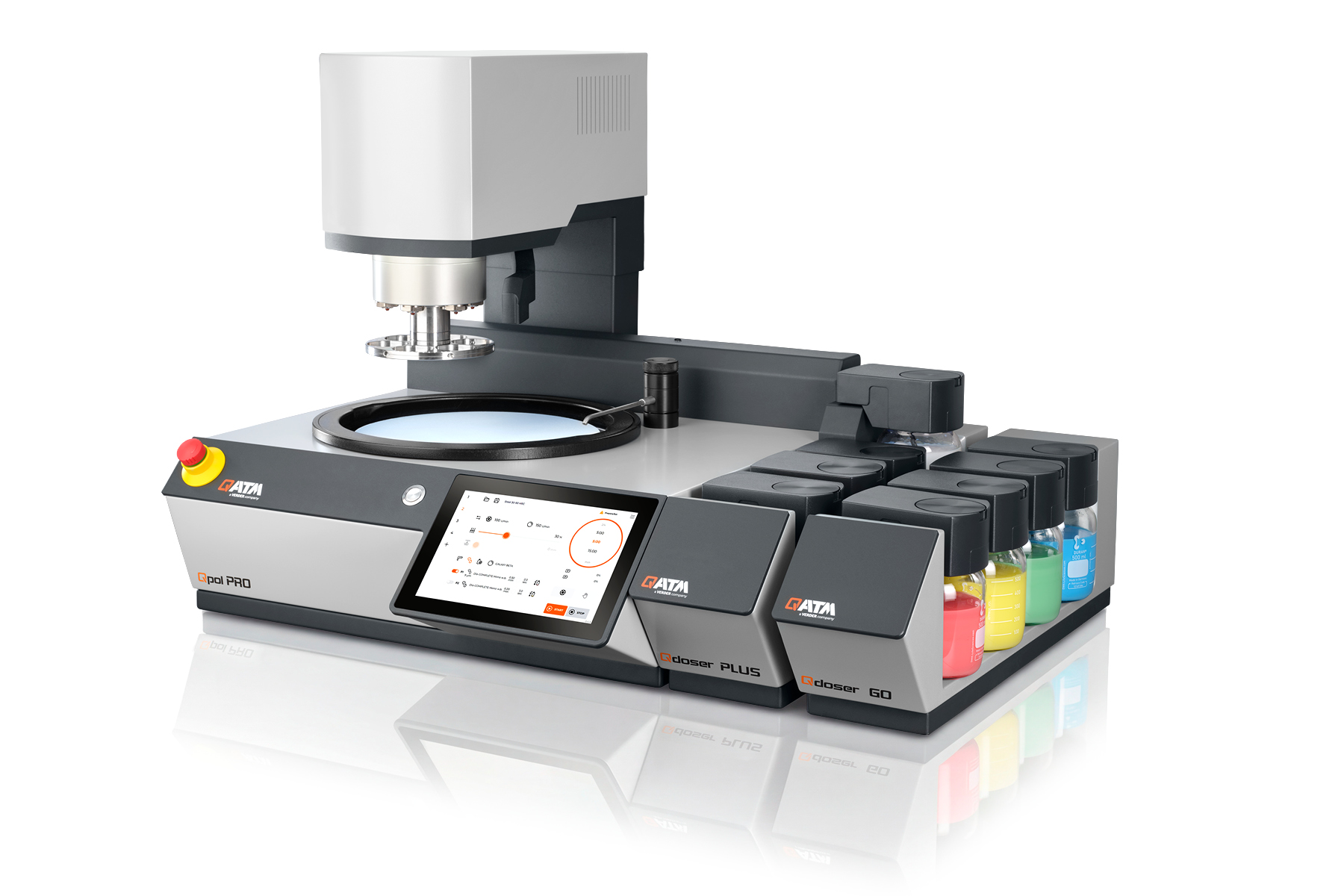

Optional: Qdoser Dosiersysteme
Optional ausrüstbar mit den softwaregesteuerten Dosiersystemen für hohe Prozessflexibilität
- Modulares Dosiersystem: Qdoser GO und PLUS können kombiniert werden für bis zu 8 Suspensionen
- Qdoser GO: Vollautomatisches softwaregesteuertes Dosiersystem mit 4 einfach entnehm- und nachfüllbaren Dosiervorratsflaschen für reproduzierbare Ergebnisse (Magnetrührfunktion optional erhältlich)
- Qdoser PLUS: Erlaubt auch das Endpolieren (optionales Upgrade auf 1 L-Flasche für Endpoliersuspension)
Schleif- / Poliermaschine Qpol PRO Erleben Sie das 3D-Modell in der realen Welt!
Exakte Materialabtragsmessung, leistungsstarke Motoren und größte Proben Qpol PRO Effiziente Präparationen auf höchstem Niveau
Die Qpol PRO leistet 5-80 N Anpresskraft im Einzel- und 20-500 N im Zentral-andruck. Dank des starken Direktantriebs können bis zu 5 Proben Ø 70 mm mit variabler Drehzahl im Gleich- oder Gegenlauf präpariert werden.
- Simpler Probenhalterwechsel selbst mit nur einer Hand (patentiert)
- Reproduzierbare Ergebnisse durch Schrittmotoren und Abtragsmessung
- Komplett über die Software steuerbar, kein Schwenken mehr nötig

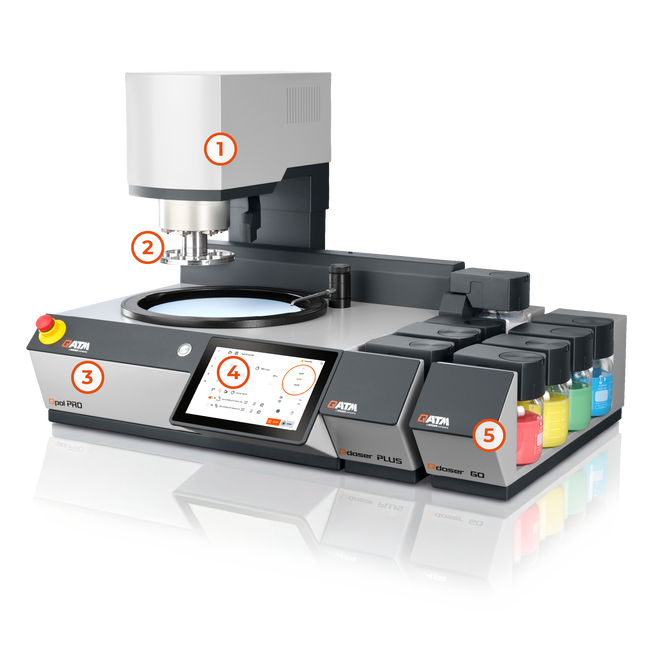

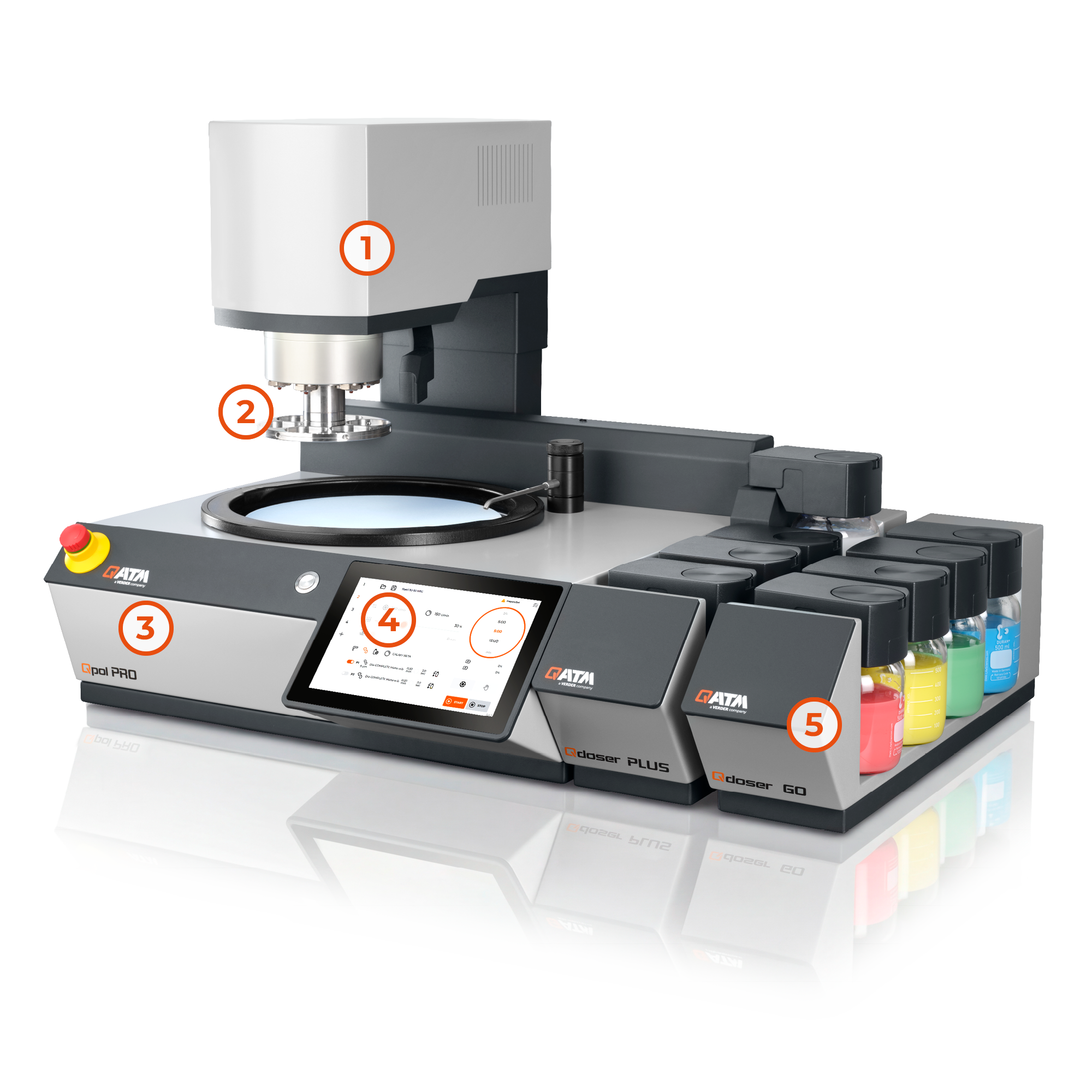

Schleif- / Poliermaschine Qpol PRO Überlegenheit im Detail
1. Höchste Präzision
- Direkte Kraftmessung (patentiert)
- Abtragsmesssystem
2. Prozessoptimierter Polierkopf
- Intelligentes Probenhalter-Spannsystem (patentiert)
- Effiziente Pendelbewegung
3. Robustes und zuverlässig
- Vibrationsarme Aluminiumguss-Bauteile
- Wartungsfreie & leistungsstarke Direktantriebe
4. Intuitive Prozesssteuerung
- 10“ Industrie-Touchpanel
- Vorinstallierte Methodendatenbank
- Einknopf-Bedienung
5. Modulares Dosiersystem
- Magnetrührfunktion
- Füllstandsanzeige

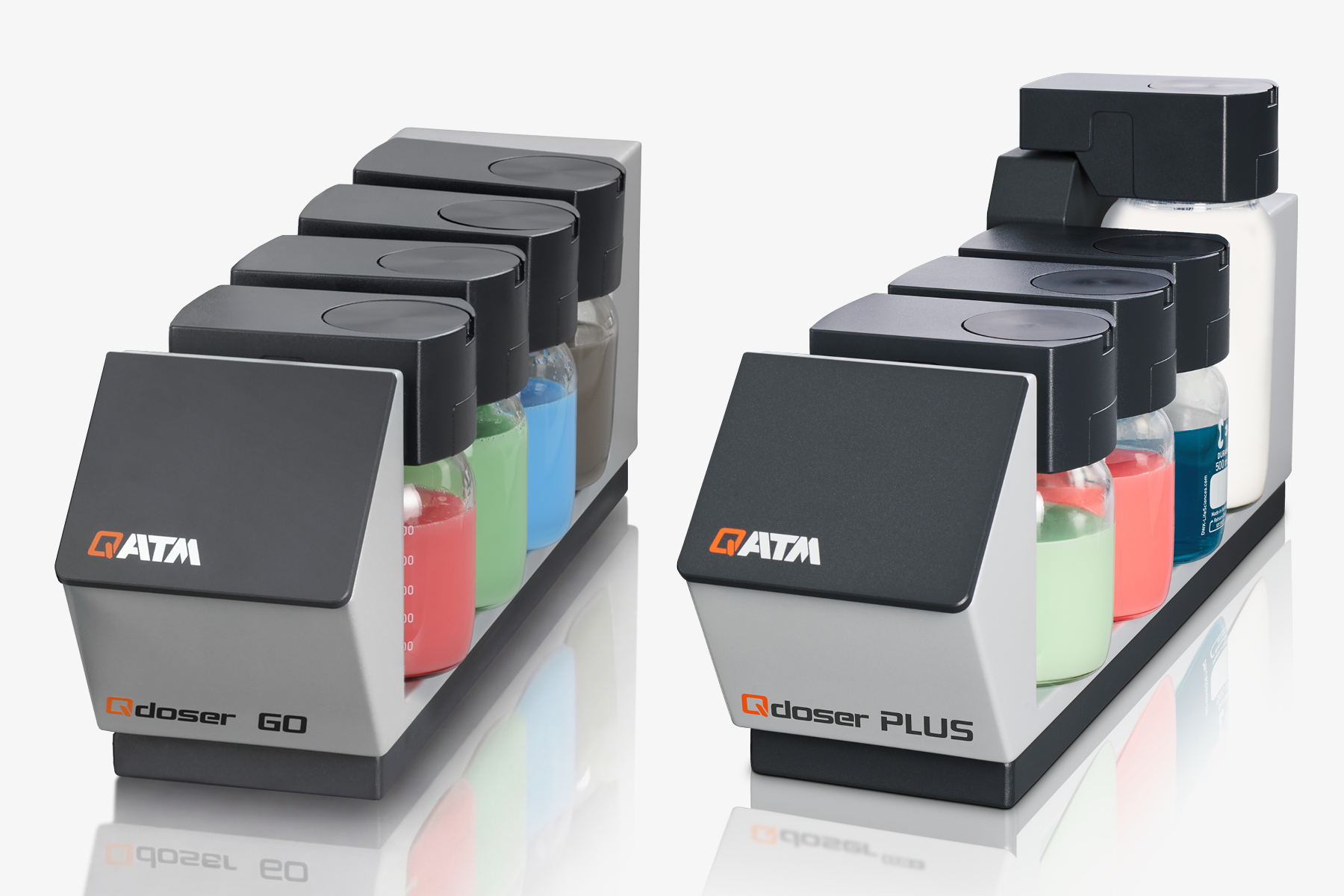

Hohe Prozessflexibilität Qdoser Dosiersysteme
Das vollautomatische softwaregesteuerte Dosiersystem Qdoser beschleunigt die Schleif- und Polierprozesse im materialographischen Labor und ist für die Geräte der QPol M-, GO-, PLUS-Serie und QPol PRO geeignet. 4 verschraubbare 500-ml-Glasflaschen können mit QPREP Diamantsuspensionen, QPREP Lubricanten (Diamantschmiermittel) und/oder QPREP Feinstpoliersuspensionen über eine separate Öffnung im Deckel befüllt werden. Die Suspensionsvorratsflaschen sind leicht entnehmbar und lassen sich so einfach reinigen. Eine Rückspülfunktion hält die Verbindungsschläuche sauber.

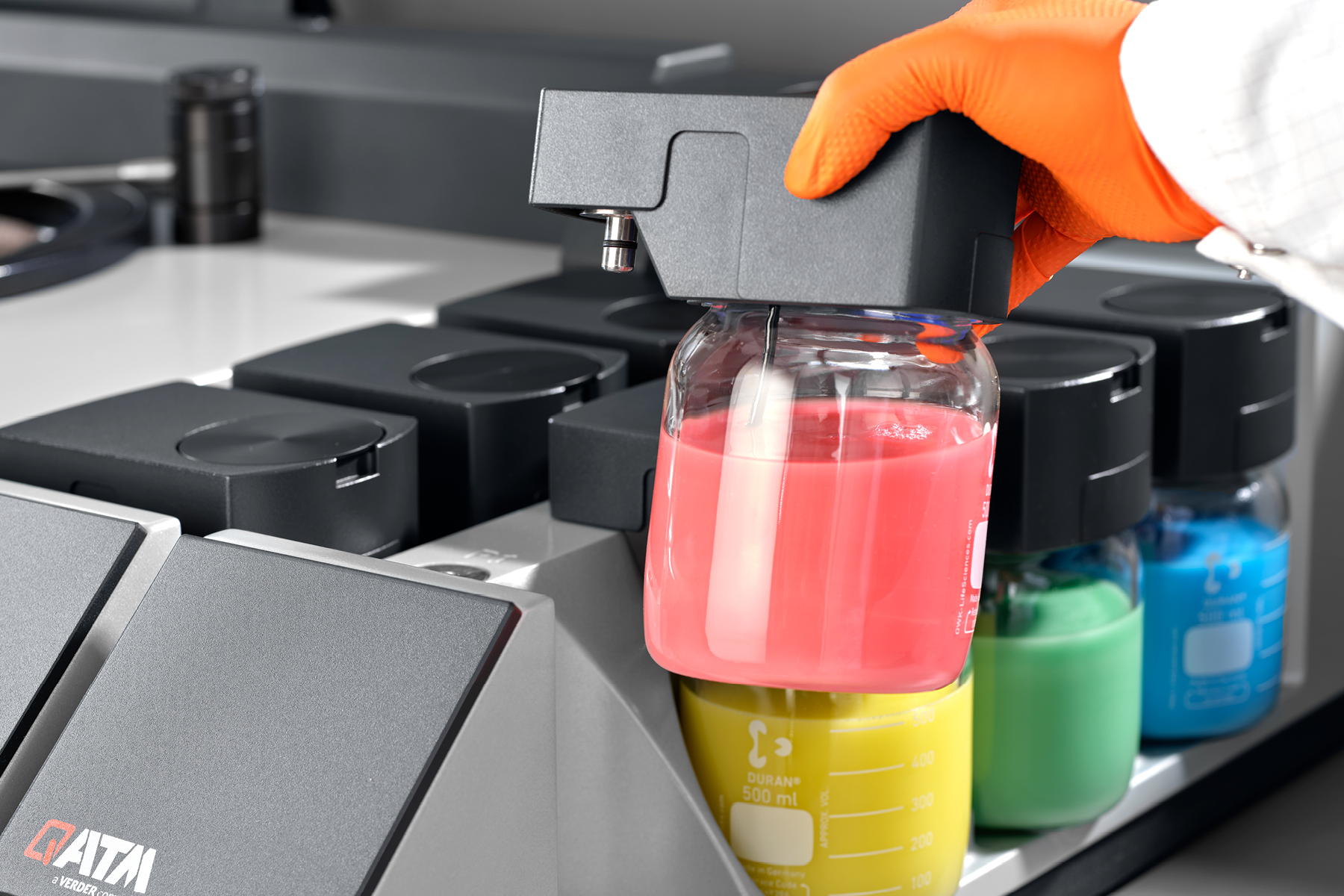

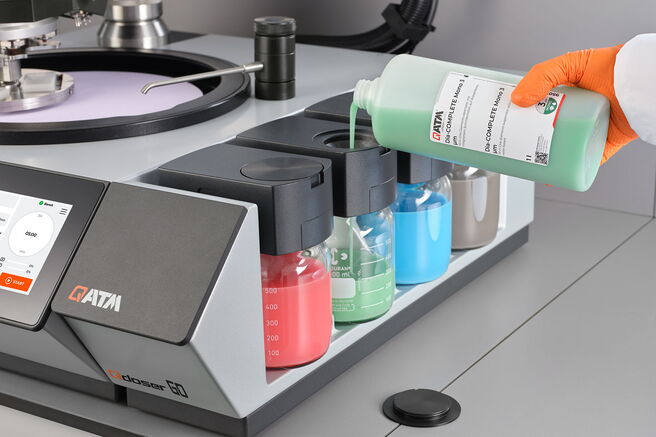

Optimiertes Befüllen und Dosieren
Die Suspensionsvorratsflaschen sind jederzeit entnehm- und applikationsoptimiert nachfüllbar, z. B. mit:
- Qdoser PLUS: 3x Diamantsuspensionen/Schmiermittel und 1x Endpoliersuspension (optionales Upgrade auf 1 L-Flasche für Endpoliersuspension)
- Qdoser GO: 4x Diamantsuspensionen Dia-COMPLETE

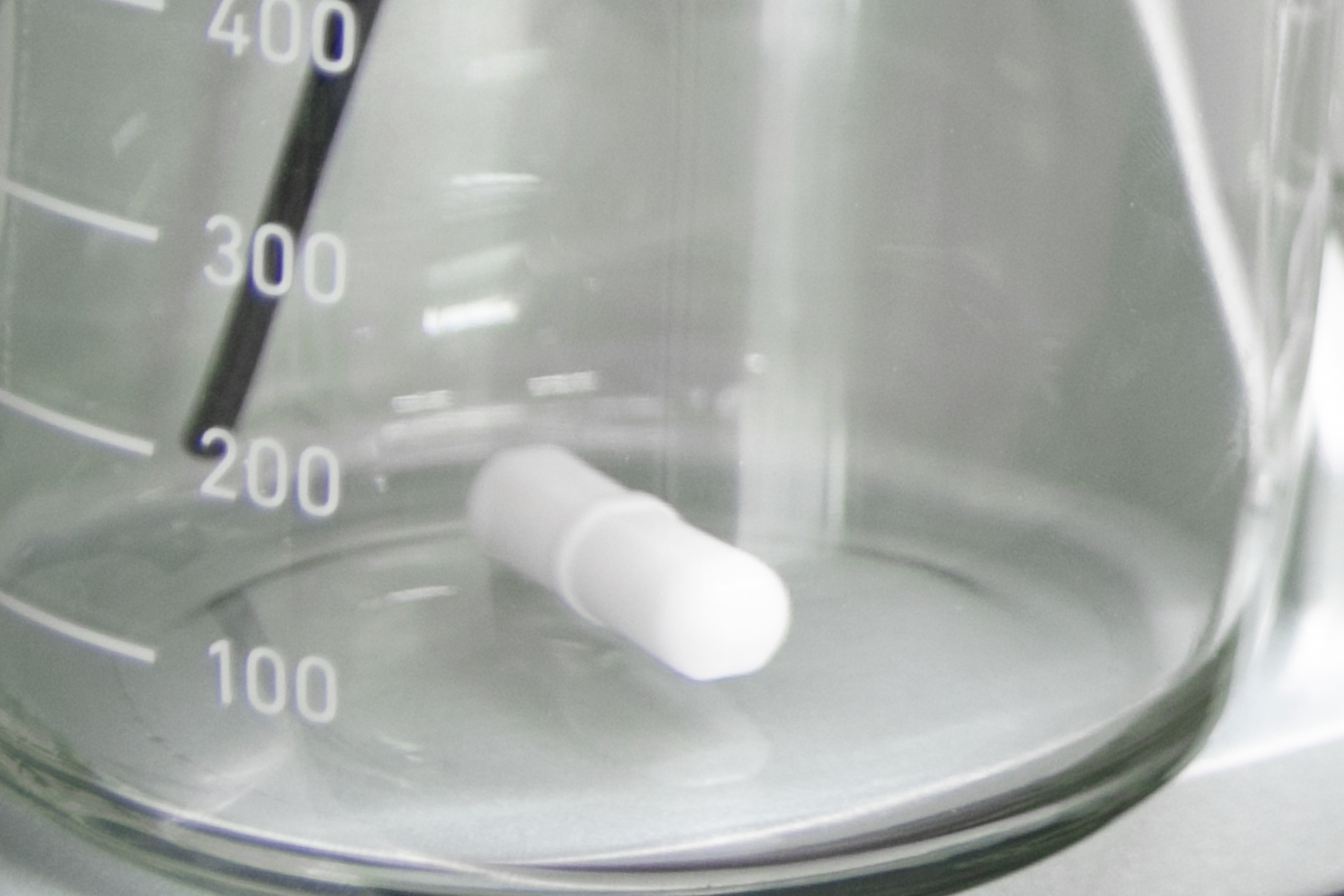

Optional: Magnetrührer
Optional steht ein Magnetrührer zum Aufrühren der Poliermittel für exzellente Präparationsergebnisse zur Verfügung
- Integrierter Magnetrührer verhindert ein Absetzen der Suspension
- Optimale Verteilung der Polierpartikel durch automatisches Aufrühren der Suspensionen
Dosierung
Hohes Maß an Flexibilität und Bedienkomfort durch einfache Poliermitteldosierung
- Einfacher Einsatz der Dosierdüsen in die vorgesehene Halterung im Schleif- und Polierkopf
- Vollautomatische softwaregesteuerte Dosierung über Industrie-Touchscreen der Qpol Maschinen
- Dosierintervall variabel einstellbar
- Inklusive Rückspülfunktion zur einfachen Reinigung

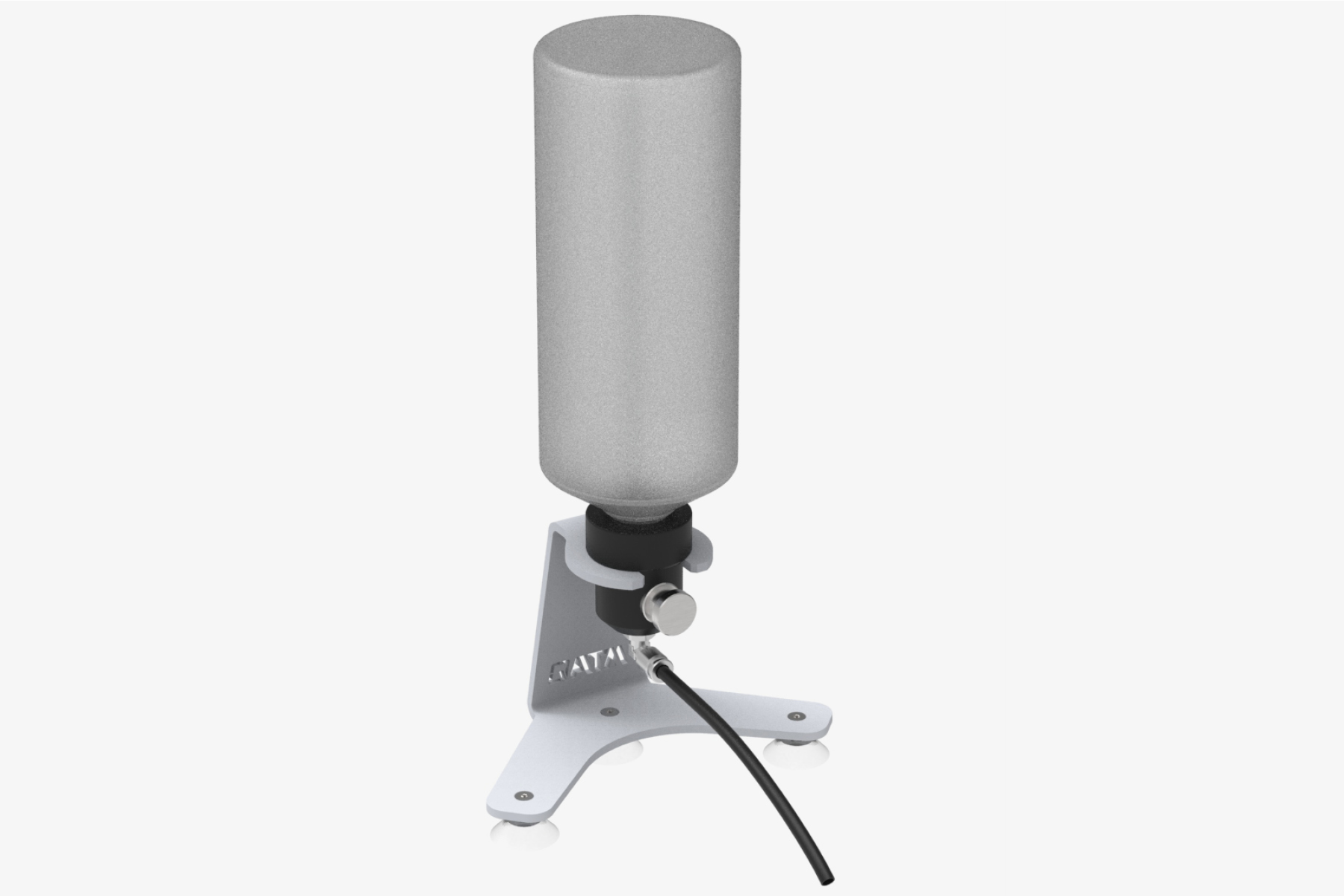

Qdoser ONE
Tropfflasche für eine einfache und kontinuierliche Dosierung
- Einfache Handhabung – Standard QATM Suspensions-und Schmiermittelflaschen können schnell und unkompliziert auf den Dosieraufsatz aufgeschraubt werden
- Stufenlose Dosiermenge – Mittels Einstellschraube wird die Dosiermenge präzise gesteuert
- Nutzbar mit Stativ oder mit Halterung an Polierkopf
Perfektes Schleifen und Polieren– Verbrauchsmaterialien von QATM
Schleifen und Polieren ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Schleif- / Poliermaschine Qpol PRO Technische Daten
| Arbeitsscheiben | ø 250/300 mm (empfohlene Größe: ø 300 mm) |
|---|---|
| Probenhalter | Einzeldruck: ø 160 mm Zentraldruck: ø 204 mm |
| Anzahl der Proben | Einzelandruck: 1–6 Proben, Ø 50 mm Zentralandruck: 1–5 Proben, Ø 70 mm |
| Anpresskraft | Einzelandruck: variabel, 5–80 N Zentralandruck: variabel, 20–350 N |
| Drehzahl (Schleifmaschine) | 50 - 600 U/min, stufenlos |
| Drehzahl (Schleifkopf) | 30 - 200 min-1 |
| Wasseranschluss | 1x Frischwasser G ½“ max. 6 bar |
| Druckluftanschluss | 6-8 bar, Kupplungsverbinder NG 8 |
| Dosiergerät (Option) | Qdoser PLUS, Qdoser GO |
| Umgebungstemperatur | 10 - 40 °C |
| Antriebsleistung | Arbeitsrad: 1,1 kW (S1) Schleifkopf: 0,37 kW (S1) |
| Anschlussleistung | 1,4 kVA |
| Netzanschluss | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Schnittstellen | USB, Ethernet |

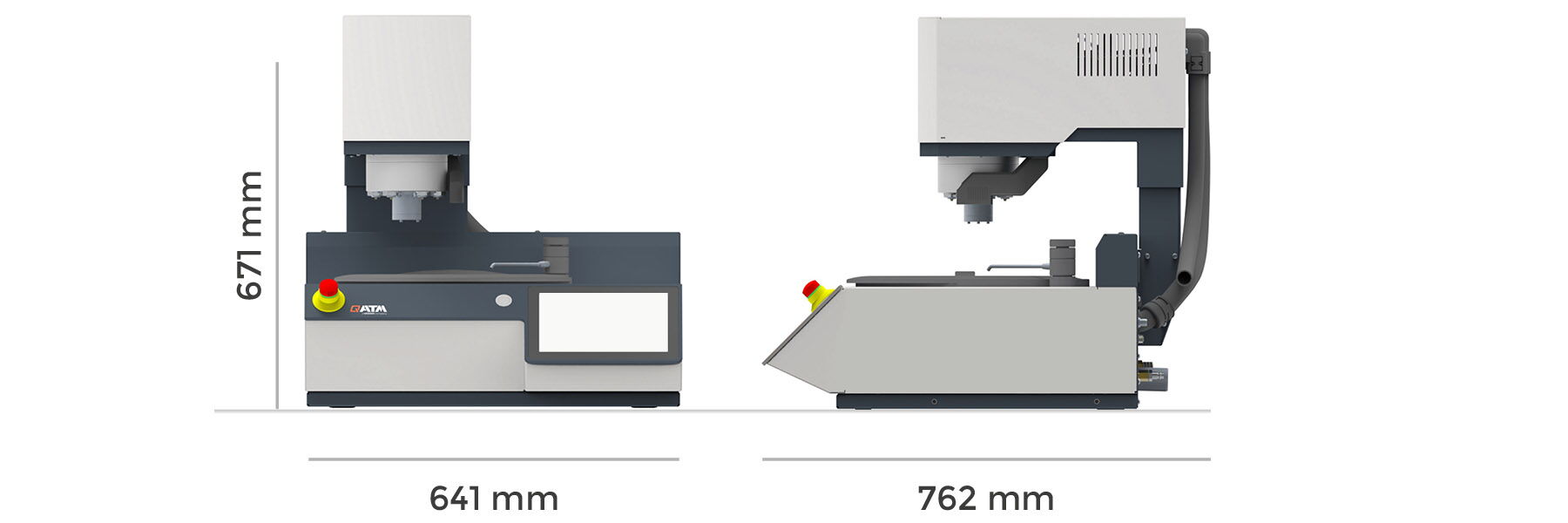

| B x H x T | 641 x 671 x 762 mm |
| Gewicht (je nach Ausstattung) | ca. 95 kg |
