Highlights
- Für kleine Bauteile Ø 40 mm | B = 60 mm
- Schraubstock mit Sterngriff (Qtool 40 S) um die Spannkraft manuell zu dosieren
- Exzenterspanner (Qtool 40) für schnelles und kraftvolles Spannen
- Hinterer Anschlag verstellbar für optimale Position beim Trennen
- Vielfältiges Spannbackenprogramm
| Spannweite | Backenweite | Backenhöhe | Spannkraft | |
|---|---|---|---|---|
| Qtool 40 | 0 - 60 mm | 50 mm | 25 mm | ca. 1000 N |
| Qtool 40 S | 0 - 50 mm | 50 mm | 25 mm | variabel |

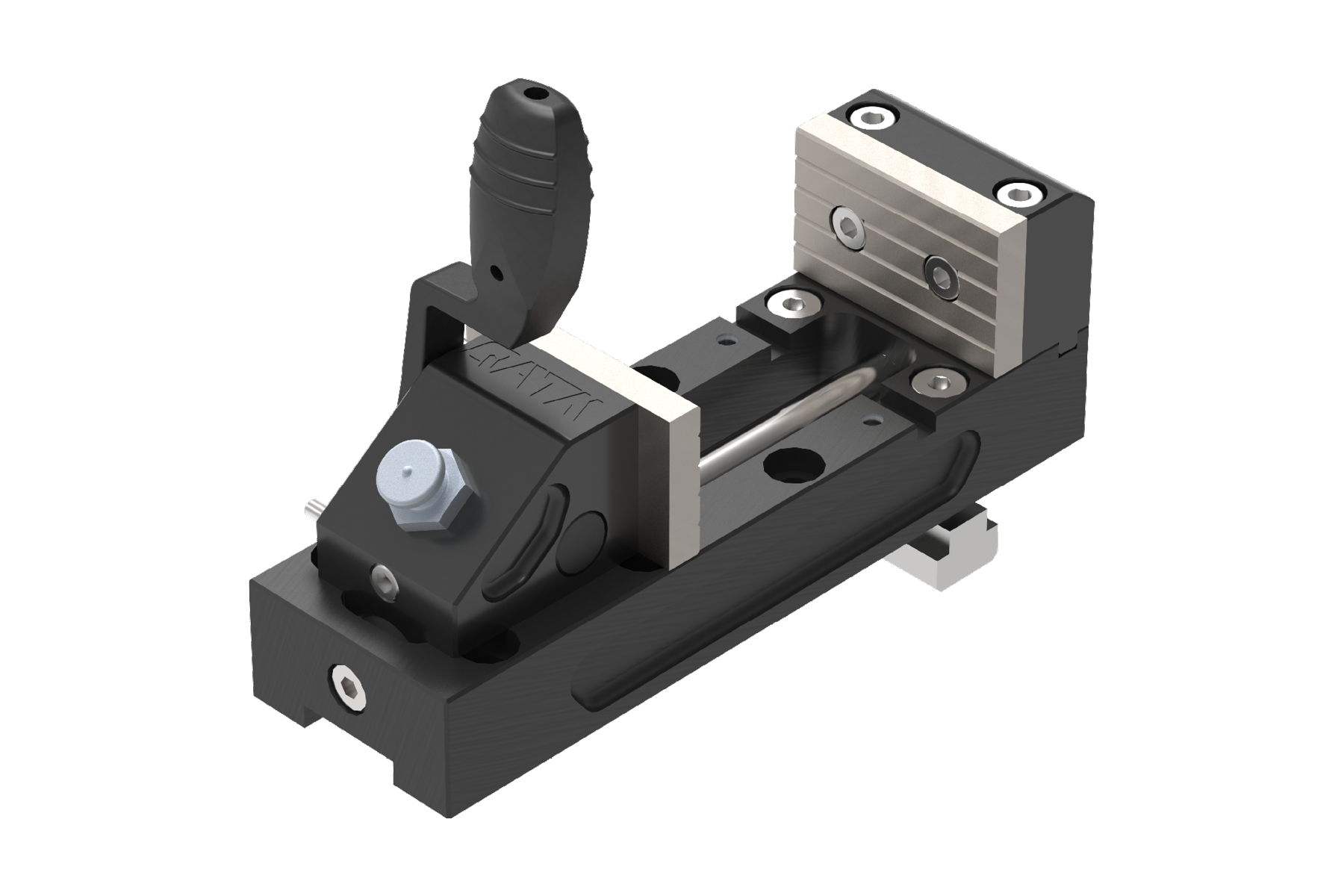

Qtool 40

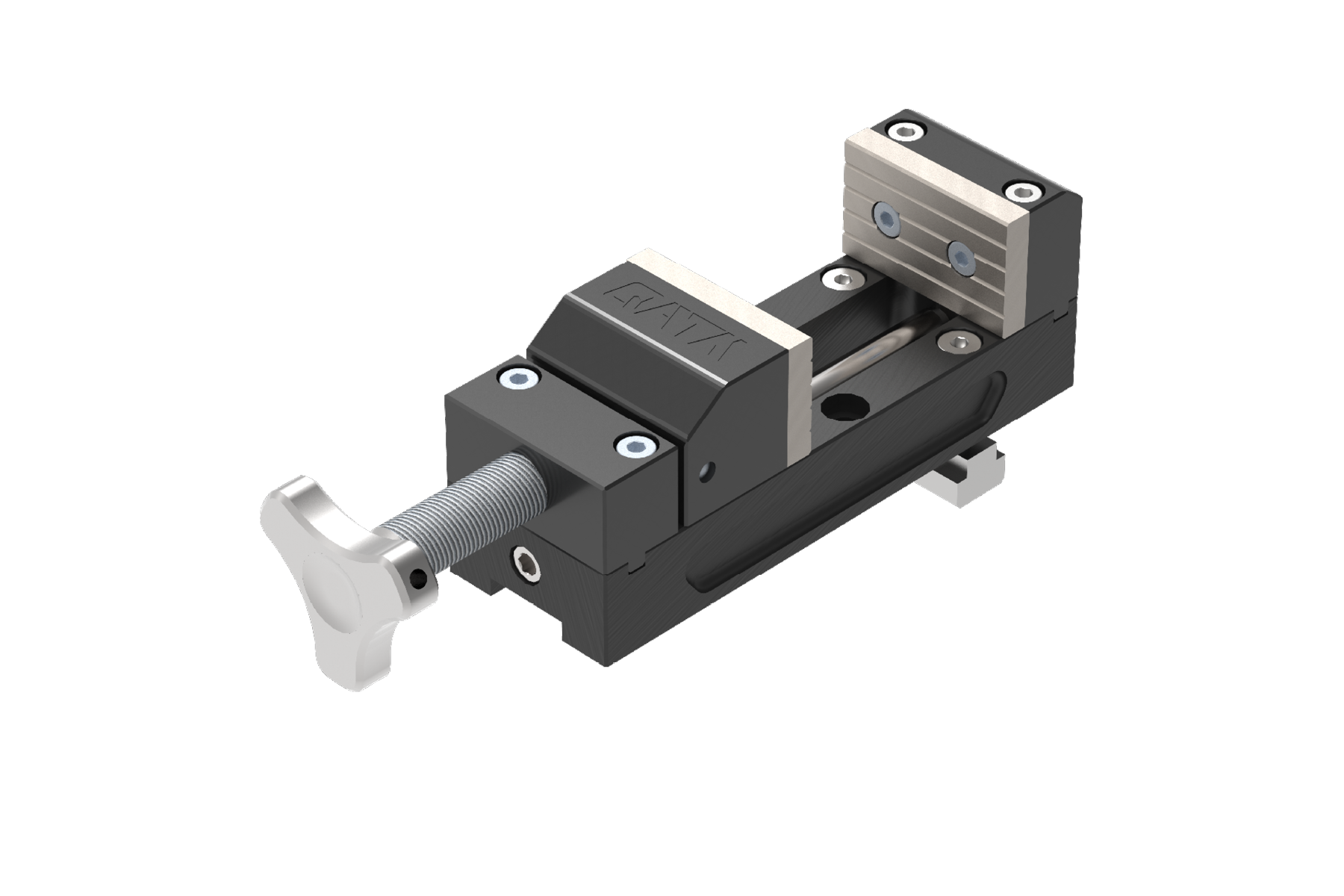

Qtool 40 S

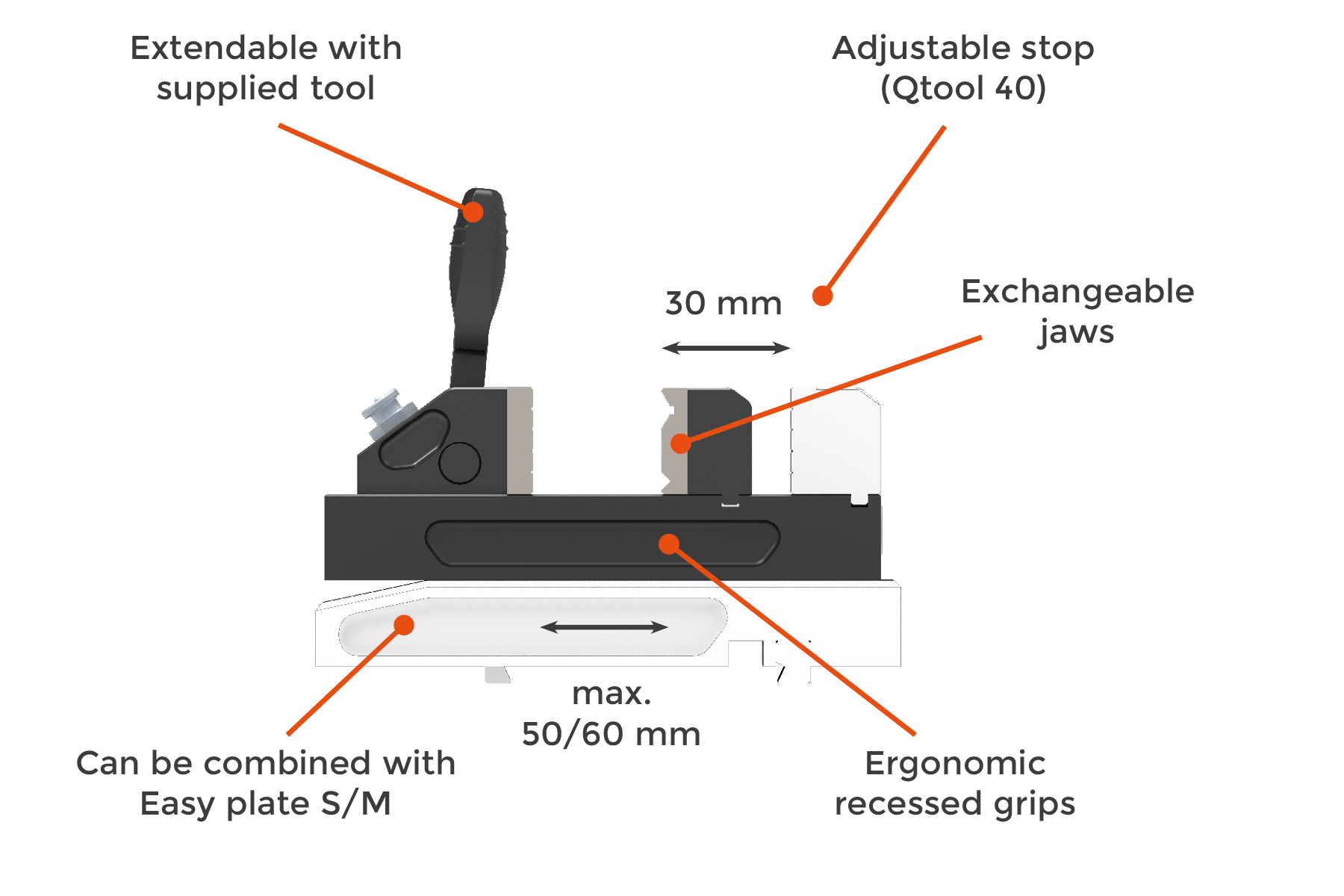

Qtool 40 Leistungsmerkmale

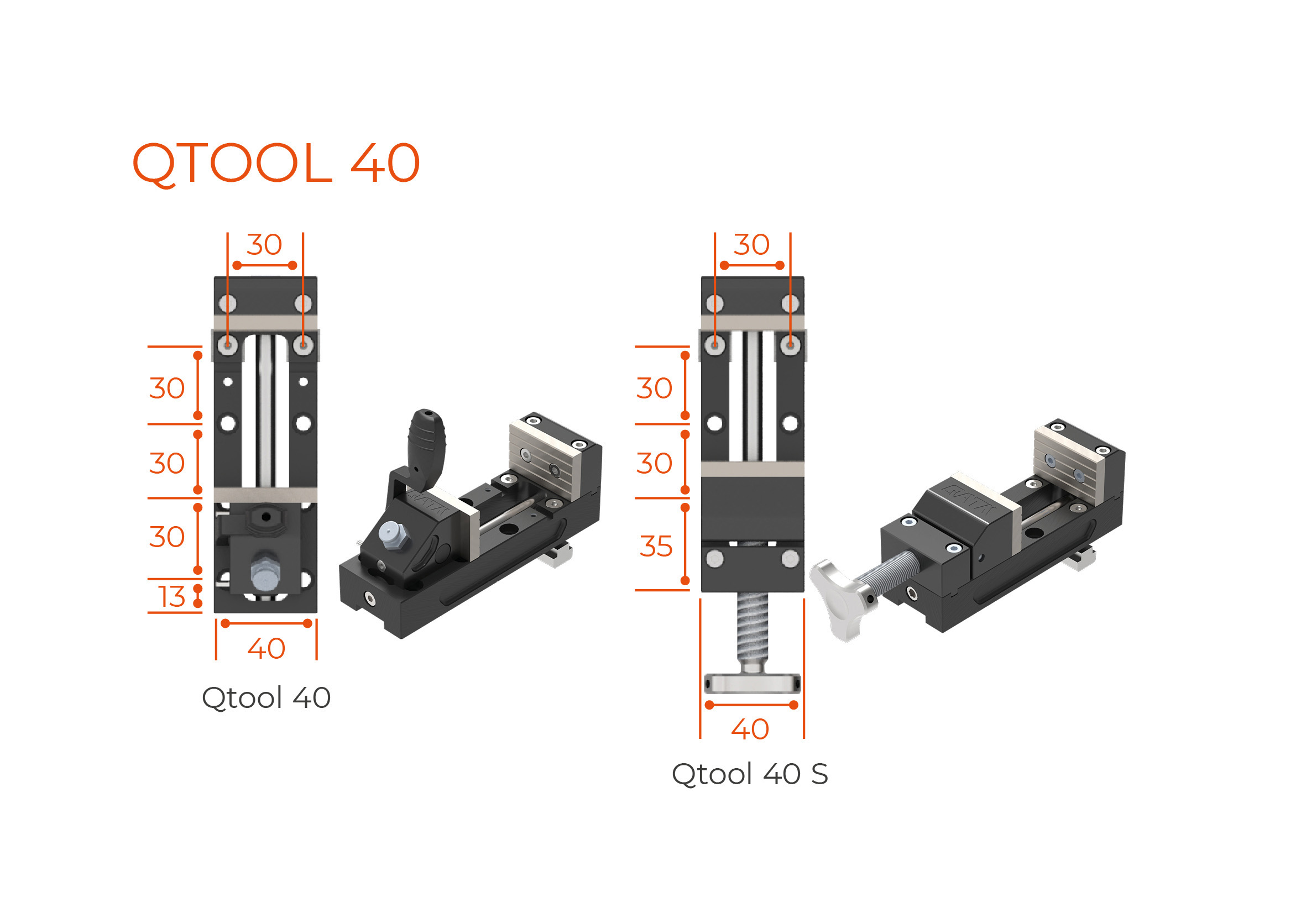

Qtool 40 Technische Daten
Kompatibilität Qtool 40-Serie
| Kompatibel mit Trennmaschine | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| Befestigung via T-Nutenstein Größe / Abstand Nuten |
✓ 8 mm / 60 mm | - | - | - | - |
| via Easy-Spannplatte | ✓ S/M | ✓ S/M | ✓ S/M | ✓ S/M | ✓ S/M |
Kontaktieren Sie uns für Ihre optimale Lösung!
Spannbacken für Qtool 40-Serie
Durch die große Auswahl an Spannbacken können die Qtools individuell an die zu trennenden Bauteile angepasst werden:
Runde Bauteile
- können mit den prismatischen Backen oder den abgeschrägten Backen präzise und sicher gespannt werden

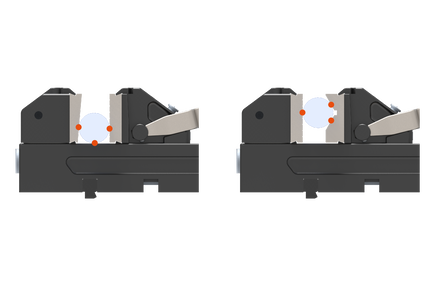

- Durch die Geometrie der Backen entsteht ein definierter 3-Punkt-Kontakt zwischen Werkstück und Spannmittel
- Dies verhindert ein Verrutschen der Bauteile
- Runde Bauteile können mit dem Kreuzprisma auch vertikal gespannt und oberhalb der Spannvorrichtung getrennt werden
Große Bauteile
- Die hohen Backen bieten eine größere Spannfläche für geometrisch große Bauteile
Spannen der abgetrennten Bauteilseite

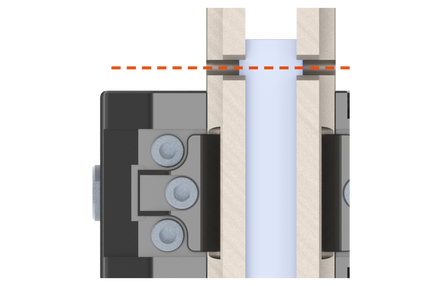

- Mit den geschlitzten Backen kann auch die abgetrennte Seite des Bauteils geklemmt werden
- Dadurch wird die Gratbildung beim Trennen stark reduziert und ein Nachschleifen des Grates vor dem Einbetten in eine Einbettpresse vermieden

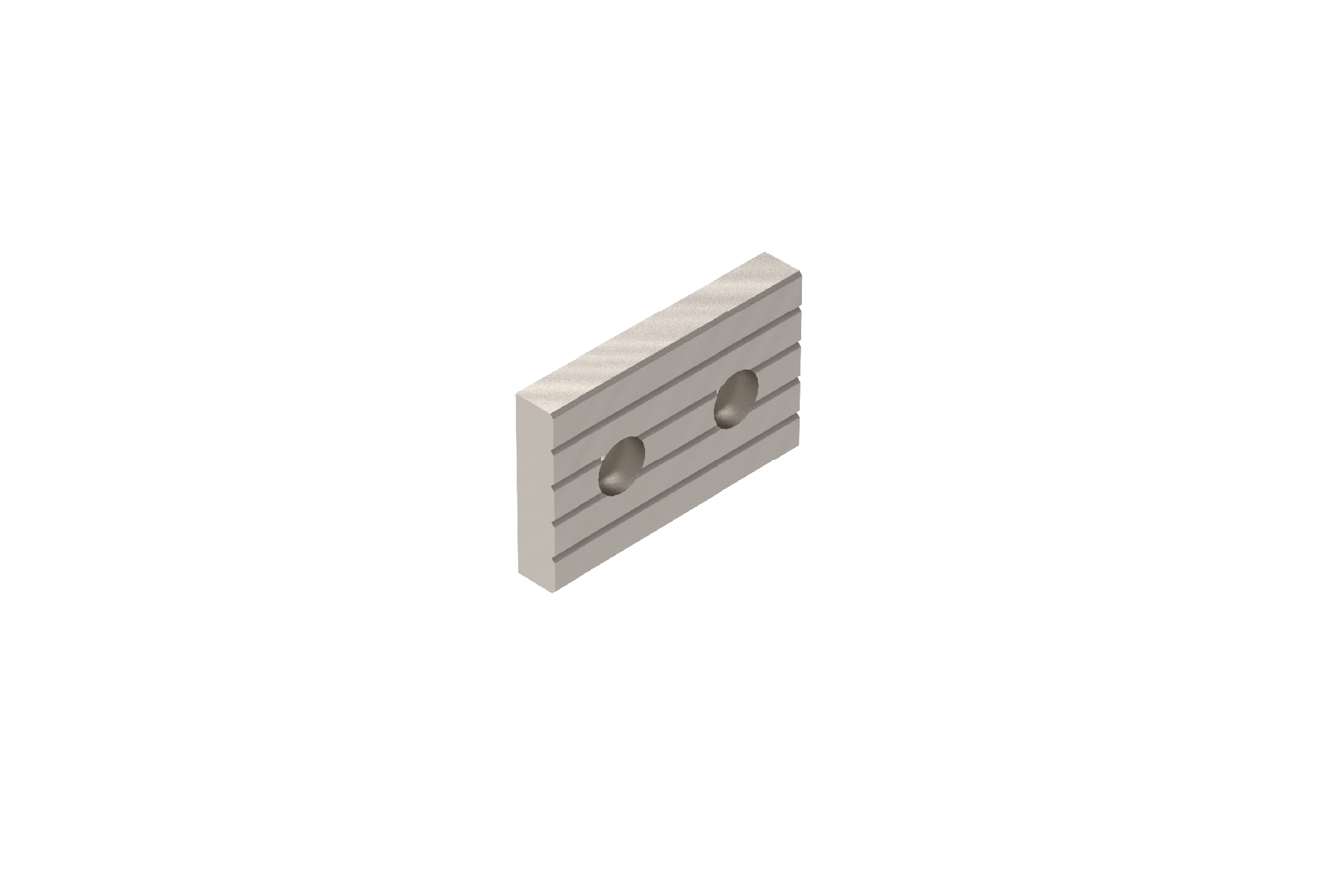

Spannbacke, Standard (im Lieferumfang Qtool enthalten)
- Standardbacken Qtool 40
- Backenhöhe: 25 mm
- Backenweite: 40 mm
- Universalbacke
- Lieferumfang: 1 Backe (Ersatzbacke)

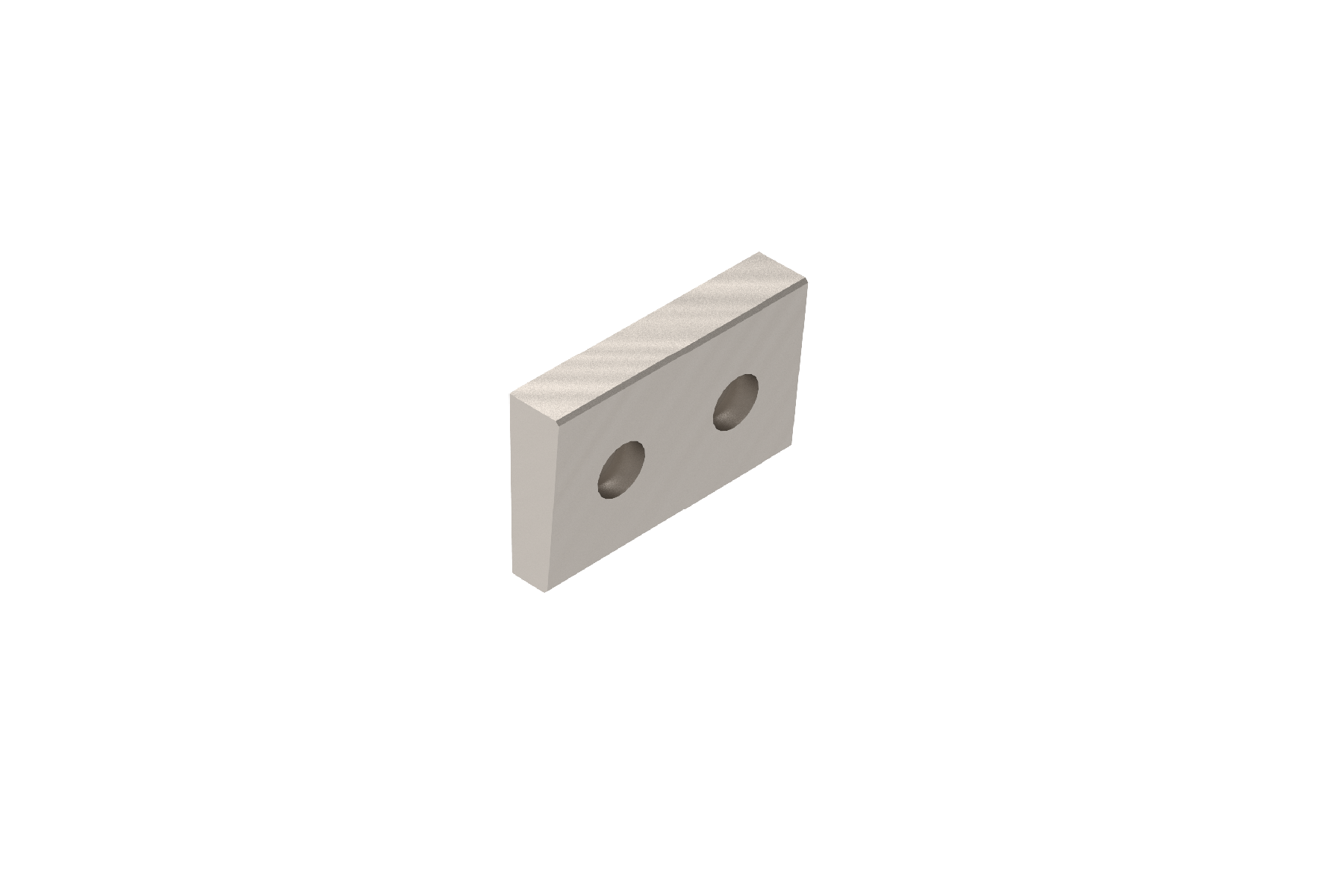

Spannbacke, keilförmig
- Backenhöhe: 25 mm
- Backenweite: 40 mm
- Große Bauteile
- Spannbacke zum Niederdrücken von Rundmaterial
- Für runde Bauteile bis zu Ø 50 mm
- Lieferumfang: 1 Backe (als Gegenbacke empfehlen wir die Spannbacke standard (im Lieferumfang Qtool enthalten)

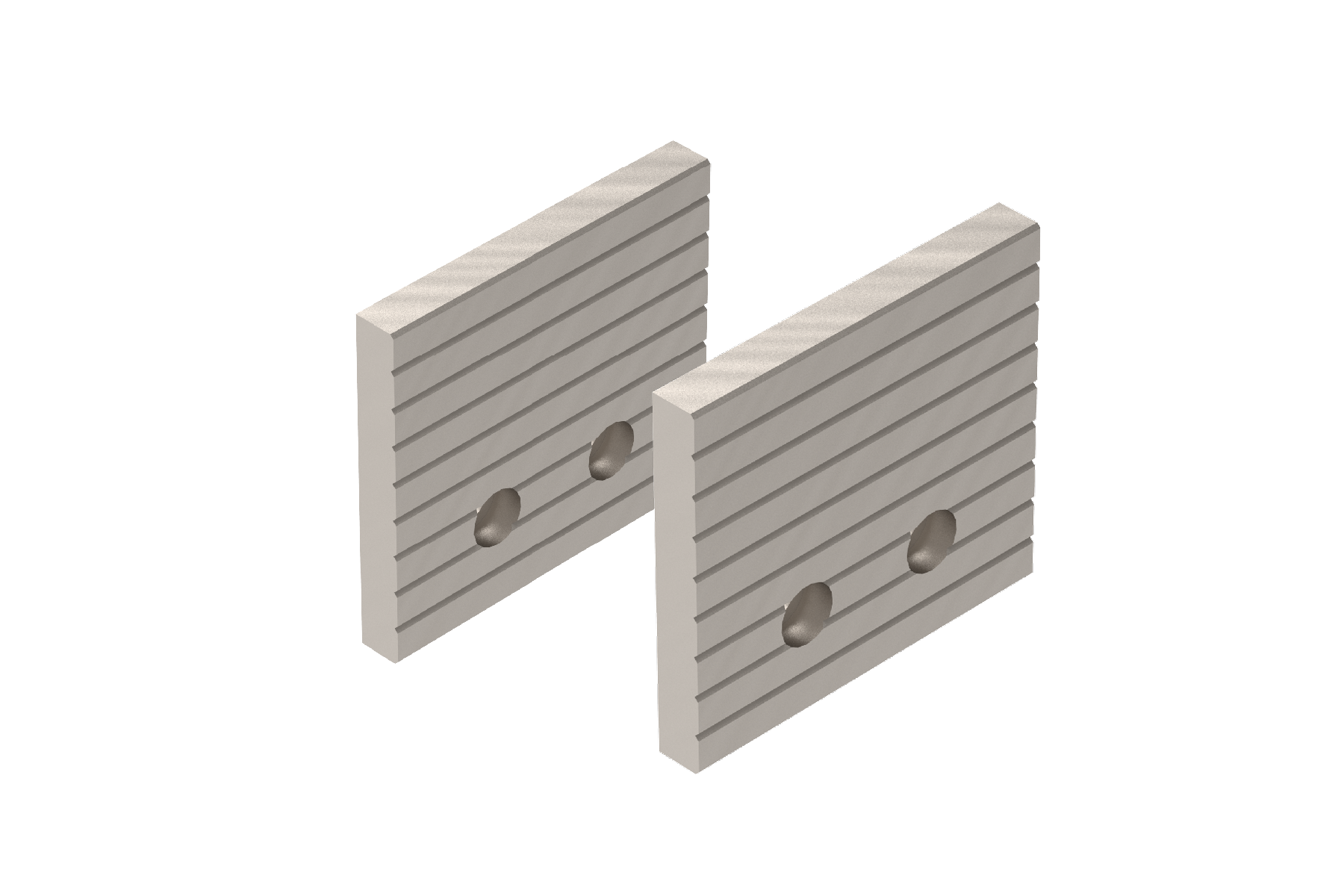

Spannbacke, hoch
- Backenhöhe: 45 mm
- Backenweite: 50 mm
- Universalbacke für große Bauteile
- Lieferumfang: 2 Backen
Spannbacke, hoch geschlitzt
- Backenhöhe: 45 mm
- Backenweite: 80 mm
- Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
- Lieferumfang: 2 Backen
Spannbacke, Kreuzprisma
- Backenhöhe: 25 mm
- Backenweite: 40 mm
- Horizontales und vertikales Prisma für das Spannern von runden Bauteilen (3-Punkt Auflage)
- Horizontales Prisma max, Ø
- Vertikales Prisma max. Ø 17 mm
- Lieferumfang: 1 Backe (als Gegenbacke empfehlen wir die Spannbacke standard (im Lieferumfang Qtool enthalten)

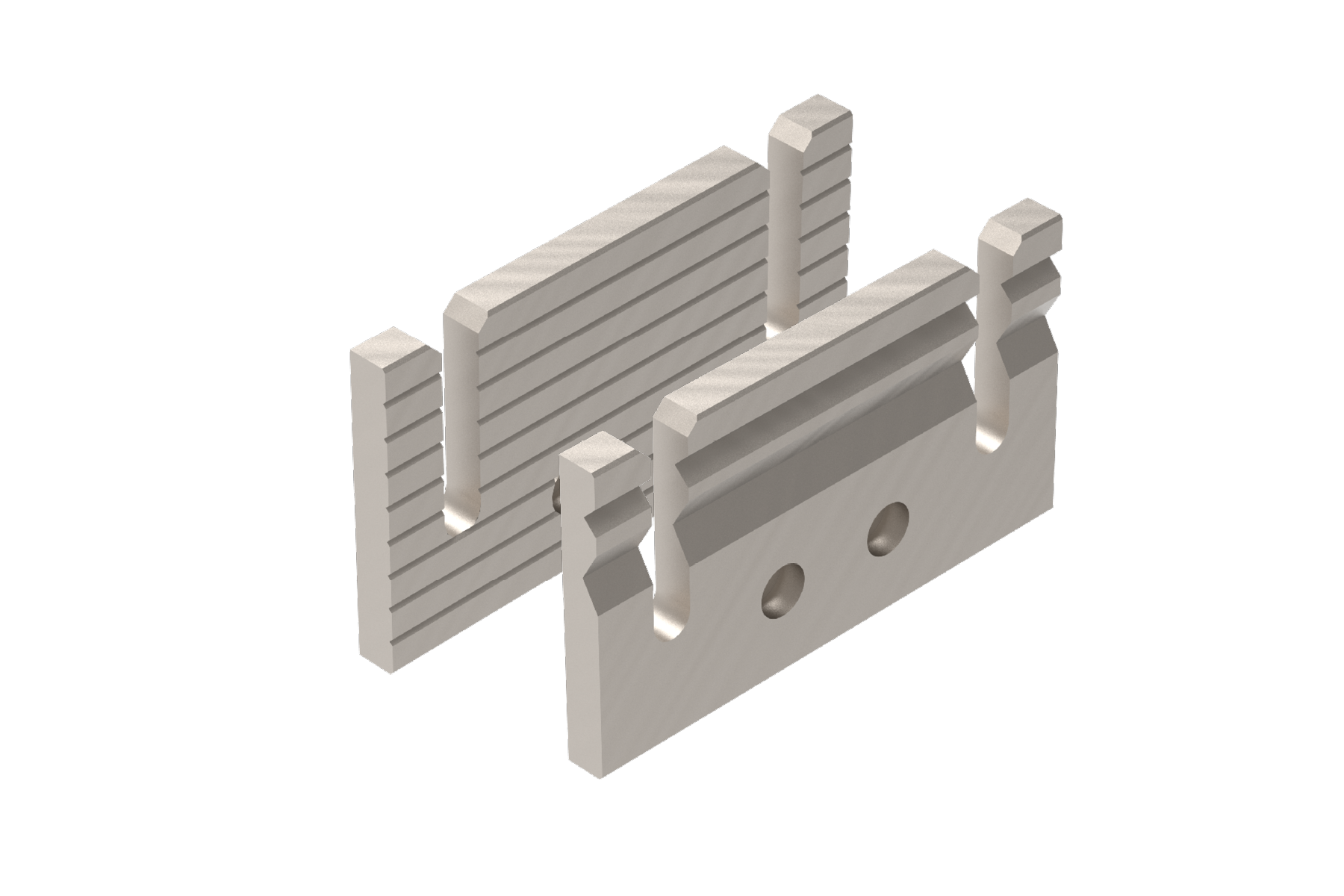

Spannbacke, hoch, mit Prisma geschlitzt
- Backenhöhe: 45 mm
- Backenweite: 80 mm
- Horizontales Prisma max. Ø 17 mm - für das Spannern von runden Bauteilen (3-Punkt Auflage)
- Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
- Lieferumfang: 2 Backen (1 geschlitzte Backe glatt, 1 geschlitzte Backe mit Prisma)
Präzisionsspannmittel Zubehör
Easy-Spannplatte S
Easy-Spannplatte S mit Drehfunktion
Easy-Adaption Qtool 40-60
Multiturm
Schwenkeinheit Qtool 40-60
Perfektes Trennen – Instrumente von QATM
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Sie wissen bereits, welche Spanneinheit Sie benötigen? Dann fordern Sie hier Ihr Angebot an!
Wissensdatenbank
Wenn Sie mehr über die verschiedenen Verfahren erfahren möchten, besuchen Sie bitte unsere umfangreiche Wissensdatenbank.
Unser Knowledge Base Artikel über das Trennen beinhaltet:
- Gängige Methoden zur Probenname aus Festkörpern
- Die verschiedenen materialographischen Trennverfahren
- Die Auswahl der passenden Trennscheibe
