El QScratch 20 GO es un probador de arañazos macro/micro semiautomático para el control de calidad estandarizado de recubrimientos y superficies, diseñado para laboratorios que requieren pruebas de rayado definidas, operación confiable y resultados trazables, especialmente para mediciones únicas con carga progresiva o constante.
El sistema combina un software QpixControl2 intuitivo, de control de fuerza electrónico, y eje Z automatizado dinámicamente en un flujo de trabajo práctico para pruebas rutinarias de superficie y recubrimiento. Las pruebas de rayado se pueden realizar en condiciones controladas, evaluar ópticamente y documentar en informes de pruebas estructurados. El Qscratch 20 GO admite los estándares relevantes, incluidos DIN EN ISO 20502, ASTM C1624, ISO 27307 y ASTM G171, lo que lo convierte en una solución compacta para monitoreo orientado a la producción, pruebas rutinarias y resultados de pruebas de rayado reproducibles.
Probador de arañazos micro / macro Qscratch 20 GO Ventajas
- Probador de arañazos macro/micro semiautomático para flujos de trabajo de comprobación de calidad definidos
- Solución compacta para pruebas rutinarias y orientadas a la producción
- Control electrónico de la fuerza con un rango de fuerza de prueba de 0,5-200 N
- Carga constante y progresiva para pruebas de arañazos conformes con las normas
- Cambiador automático de herramientas de 8 posiciones para módulos de prueba y lentes
- Eje Z automatizado dinámicamente y eje Y motorizado
- Software QpixControl2 con flujo de trabajo de scratch guiado
- Evaluación estructurada y presentación de informes para obtener resultados rastreables
Probador de arañazos micro / macro Qscratch 20 GO ¡Experimente el modelo 3D en el mundo real!
Probador de arañazos micro / macro Qscratch 20 GO Métodos de ensayo & Rango de fuerzas
método Carga progresiva
Se definen las cargas inicial y final, así como la tasa de carga. La carga aumenta a lo largo de la longitud de rayado; los eventos visibles se pueden asignar como puntos Lc en sus respectivas posiciones.
ISO: PFST - prueba de arañazo de fuerza progresiva
ASTM: PL - carga progresiva
Lc: Carga crítica
método Carga constante
La fuerza normal permanece constante a lo largo de la longitud del rayado. Este método es adecuado para mediciones individuales, comparaciones en serie y condiciones de prueba recurrentes en un ajuste de control de calidad.
ISO: CFST - prueba de rayado de fuerza constante
ASTM: CL - carga constante
Lc: Carga crítica
Métodos de ensayo Carga progresiva o constante - Adaptado a los requisitos del ensayo
Normas & Procedimientos
DIN EN ISO 20502 / ASTM C1624 - Determinación de los modos de adhesión y fallo mecánico de recubrimientos cerámicos duros mediante un ensayo de rayado.
ISO 27307 - Evaluación de la adhesión y cohesión de capas cerámicas pulverizadas térmicamente en una sección transversal mediante un ensayo de rayado transversal.
ASTM G171 - Determinación de la dureza al rayado de superficies de materiales mediante un lápiz óptico de diamante definido, una fuerza normal constante, y evaluación del ancho de rayado restante.
Para laboratorios que toman decisiones críticas cada día
Qscratch 20 es un probador automatizado de macro/micro arañazos para recubrimientos y superficies funcionales. El sistema combina la aplicación de fuerza controlada, la evaluación óptica integrada, y la operación guiada de software y una generación de informes. Fue desarrollado específicamente para laboratorios que toman decisiones críticas relacionadas con la superficie a diario.
Garantía de calidad práctica y flujos de trabajo integrados
Diseñado para garantizar la calidad: El sistema combina pruebas de rayado estandarizadas con alta repetibilidad, documentación eficiente y operación intuitiva. QpixControl2, el flujo de trabajo integrado, opciones de exportación flexibles y funciones de inspección opcionales lo convierten en una solución potente y todo en uno en lugar de un simple probador independiente.
Seguridad de inversión a largo plazo a través de la experiencia en QATM
QATM aporta muchos años de experiencia en pruebas de dureza, metalografía y servicio global a su cartera de pruebas de arañazos, salvaguardando así su inversión a largo plazo.
Principio de ensayo DIN EN ISO 20502 | ASTM C1624 Un arañazo definido. Una carga controlada. Una evaluación clara.
El principio
En la prueba de rayado, un lápiz de diamante se mueve a través de la superficie recubierta bajo una fuerza normal definida. Eventos visibles como agrietamiento, desconchado o penetración del recubrimiento se localizan a lo largo de la marca de rayado y se asignan a la carga crítica correspondiente. Por lo tanto, la marca de rayado no solo indica que se está produciendo un fallo; también muestra dónde se está produciendo y hace que la carga en el punto crítico sea rastreable.
Definición y asignación de eventos de falla
Lc1 - Agrietamiento inicial / deformación plástica
Lc2 - Descascarillado
Lc3 - Penetración del recubrimiento hasta el sustrato
Desde la pista de rascado hasta el resultado trazable Revestimientos cerámicos. Evaluación de los modos de adhesión y fallo.
La siguiente sección interactiva muestra cómo se analizan los eventos de falla típicos a lo largo de la pista de rayado. Haga clic en los puntos LC para ver cómo se asocian el agrietamiento, el desconchado y la penetración del recubrimiento con posiciones y cargas específicas.
Seleccionar un material y explorar los puntos Lc.
Recubrimientos cerámicos duros y delgados (típicamente 0,1-30 pm).
- Carburo TiC, CrC
- Nitruro TiN, CrN, TiAlN
- Óxido Al2O3
- Diamante Revestimiento de diamante
- Carbono similar al diamante DLC
Revestimientos técnicos y cerámicos duros y finos (normalmente ≤ 20 μm)
- TiN de PVD
- PACVD DLC
- DLC de descarga de arco
- PVD/PACVD Cr-C
- PVD Al203
- Cromo duro
Probador de arañazos micro / macro Qscratch 20 GO Sistema óptico revolucionario
El sistema de lentes interno desarrollado por QATM establece nuevos estándares. Además de proporcionar una calidad de imagen cristalina para las pruebas de dureza, la iluminación de Koehler utiliza luz led blanca y obturador de apertura accionado por motor para producir un contraste ideal, incluso para imágenes de alto aumento.
Los metalúrgicos experimentados coinciden en que la calidad de imagen proporcionada por el QScratch es comparable en todos los aspectos con la de los microscopios sofisticados establecidos. El concepto actualizado y las nuevas lentes en el sistema óptico permiten que el dispositivo cumpla completamente incluso los requisitos más estrictos de ‘definición del sistema de prueba’ física en cumplimiento de la norma DIN EN ISO6507-1/2:2018.
Probador de arañazos micro / macro Qscratch 20 GO Manejo innovador
Cambiador de herramientas automático de 8 posiciones
El cambiador de herramientas motorizado puede acomodar hasta tres módulos de prueba de rayado y hasta siete lentes, lo que permite realizar una visión general, una inspección detallada y la determinación de Lc directamente dentro de la secuencia de prueba de rayado, en un solo eje y sin desplazamiento.
Concepto vertical con 2 ejes Z
La distribución del movimiento vertical en 2 ejes presenta ventajas decisivas. El primer eje Z realiza un control dinámico del movimiento, permitiendo dirigir el indentador rápida y cómodamente hacia la superficie de ensayo a una velocidad de hasta 30 mm/s. El segundo eje Z adicional del sistema QATM ofrece un sistema de posicionamiento de alta resolución para una mayor precisión al aplicar y centrar la fuerza.
Iluminación del área de ensayo
Tecnología CAS
La innovadora tecnología del Sistema de Prevención de Colisiones (CAS) protege las piezas mecánicas del dispositivo utilizando cálculos predictivos del movimiento en 3D para visualizar los efectos de las colisiones y los errores de funcionamiento.
Calibre digital
Con el calibre digital compatible con el sistema Qpix Control2, los componentes pueden medirse directamente y la altura o el diámetro de la pieza pueden transferirse al software de forma inalámbrica pulsando un botón: de este modo, el control de la altura del cabezal de ensayo de los durómetros A+ permite alcanzar la altura de ensayo de forma totalmente automática y fiable sin necesidad de introducir datos manualmente.
Pantalla de estado iluminada Trae luz a la oscuridad
El logotipo iluminado de QATM muestra el estado actual del dispositivo de un vistazo. El rango de intervalos de flash indica si el dispositivo está funcionando automáticamente o si está libre para ser utilizado para nuevas tareas para el personal de todo el laboratorio. Además, la iluminación led del espacio de pruebas, instalada de serie, garantiza que las muestras y los portamuestras se coloquen correctamente.
En el QScratch 20, también asegura una intensidad de luz uniforme para la formación de imágenes de muestras.
Probador de arañazos micro / macro Qscratch 20 GO Tecnología pionera - implementación exclusiva
Distancia precisa / Aplicación de fuerza
El control electrónico preciso de la carga garantiza que la carga de prueba, un parámetro de prueba crítico, permanezca controlada, reproducible y trazable en todo momento.
Evaluable y comparable
La lógica de carga seleccionada está vinculada a la marca de rayado, posición y resultado. Los métodos se pueden aplicar a series de muestras, variantes de recubrimiento y comparaciones de procesos.
Portamuestras universal
Las mordazas de sujeción ajustables permiten la sujeción segura de varias geometrías de especímenes, desde probetas planas y angulares hasta especímenes redondos o muy pequeños.
Medición múltiple
La diapositiva manual opcional del eje X desplaza la muestra lateralmente, permitiendo múltiples pistas de arañazo en una muestra, ideal para comparaciones y series de pruebas pequeñas.
Flujo de trabajo Scratch Fácil prueba, análisis eficiente
QpixControl2 es más que una simple interfaz de usuario: el software combina un concepto de usuario 3D patentado con un flujo de trabajo de rayado sin problemas. Las pruebas se pueden crear fácilmente, las marcas de rayado se pueden colocar visualmente, las mediciones únicas o múltiples se pueden procesar automáticamente y los eventos Lc relevantes se pueden evaluar de manera estructurada. Desde la definición de la prueba hasta la captura y evaluación de imágenes, pasando por la gestión de datos, la exportación y la presentación de informes estandarizados, todos los pasos permanecen integrados dentro de un entorno de software intuitivo. Esto reduce el esfuerzo operativo, apoya los procesos reproducibles y permite el uso eficiente de las pruebas de rayado en la garantía de calidad orientada a la producción.
De la configuración al informe 3 pasos hasta el resultado
1. Muestra de carga
El portamuestras se mueve automáticamente a la altura correcta y la imagen de muestra se captura automáticamente.
2. Posicionamiento
Arrastre y suelte el punto de inicio de la prueba de rayado directamente a la posición deseada.
3. Iniciar la secuencia de ensayo
La secuencia de prueba es totalmente automática y de acuerdo con los estándares de prueba Scratch. Posteriormente, los eventos de falla se pueden evaluar y asignar a los respectivos puntos Lc.
Software Funciones incluidas
Software Opciones
Microscopía & Análisis
Qpix Control2 Funciones de software innovadoras
Inspección única y múltiple
Mediciones simples o múltiples: Las marcas de arañazo se pueden colocar directamente en el software, crear con un offset definido y procesar automáticamente. Los resultados de Lc se evalúan para cada prueba, así como una media en serie.
Una amplia gama de opciones de ajuste
La definición de la carga, la longitud de la grieta, la velocidad de carga y la selección de lentes se gestionan directamente dentro del método.Para la evaluación, se pueden utilizar plantillas estándar o plantillas personalizadas y complementarlas con valores límite y objetivo.
Determinación guiada de Lc
Las plantillas gráficas apoyan la clasificación consistente de eventos de falla típicos, lo que facilita los procedimientos basados en estándares y reduce el espacio para la interpretación.
Gráfico de fuerza/distancia
La curva fuerza-distancia documenta la carga aplicada a lo largo de la pista de rayado. Las anomalías en la curva pueden compararse con eventos de falla visibles y usarse para la evaluación de Lc
Detalles Lc
Los eventos de falla relevantes a lo largo de la pista de rayado se pueden ver en detalle en la imagen y asignar a los detalles de Lc correspondientes. Esto transforma la evaluación visual en un resultado de prueba verificable
informe
Los parámetros del ensayo, la pista de rayado, los valores de Lc y los resultados de la evaluación se recopilan en un informe de ensayo, lo que simplifica la documentación, la comparación de las series de ensayos y la difusión de los resultados dentro del proceso de calidad.
Inspección de revestimiento fácil Inspección de Qpix para pruebas de molienda de cráteres y adhesión a pozos de roca
Los módulos Qpix Inspect opcionales expanden el Qscratch 20 con funciones prácticas para la evaluación del recubrimiento. La trituración de cráteres soporta la medición microscópica del espesor del recubrimiento de acuerdo con DIN EN ISO 26423, mientras que el ensayo de adhesión Rockwell permite la evaluación de la adhesión cualitativa de recubrimientos cerámicos de acuerdo con DIN EN ISO 26443. Esto permite capturar, evaluar y documentar información adicional sobre la calidad del recubrimiento directamente dentro del entorno de software QpixControl2 familiar.
Medición del espesor del recubrimiento de pulido de cráteres
Método de molienda de cráteres para la determinación microscópica del espesor del revestimiento como información complementaria para la evaluación del revestimiento de acuerdo con la norma DIN EN ISO 26423.
Prueba de sangrado Rockwell
Ensayo de indentación Rockwell para la evaluación cualitativa de la adherencia de revestimientos cerámicos según DIN EN ISO 26443.
Análisis estructural más fácil Módulos de software Qpix INSPECT
Las funciones del software Qpix INSPECT, intuitivas y fáciles de utilizar, proporcionan una amplia caja de herramientas para la evaluación microscópica y la documentación de los resultados. Se puede adaptar a las tareas de medición específicas del cliente y complementar con módulos de ampliación.
Análisis de fase INSPECT
- Dimensionamiento automático del objeto de la imagen
- Evaluación de fracciones de fase según DIN 9042, ASTM E-562 y ASTM E-1245
- Ofrece resultados analíticos como proporciones porcentuales de una superficie o como valores superficiales nominales en forma de tablas o diagramas
Medición de los espesores de capa INSPECT
- Determinación del espesor de capa según la norma DIN EN ISO 1463
- Medición semiautomática de capas horizontales, verticales y radiales
- Presentación de espesores de capa como valores estadísticos para las longitudes en forma de tablas o diagramas
Determinación del tamaño de las partículas INSPECT
- Determinación del tamaño de las partículas según la norma DIN EN ISO 643 y ASTM E-112 mediante el método de sección lineal o circular
- Resultados del análisis proporcionados en tablas o diagramas
- Documentación de las características estadísticas del tamaño de las partículas y de las longitudes de los segmentos que las atraviesan.
Medición de uniones de soldadura Inspect
- Medición y evaluación estandarizadas de los cordones de soldadura
- Plantillas prefabricadas con todas las herramientas de medición relevantes, como espesor del cordón de soldadura, refuerzo de la soldadura, profundidad de penetración, etc.
- Evaluación de piezas buenas/malas y generación de informes automáticas
IoT - Internet de las Cosas La plataforma de acceso remoto a sus dispositivos
Todos los durómetros QATM con software QpixControl2 y QpixT2 se integran perfectamente con la plataforma IoT de Verder Scientific, ofreciendo funciones avanzadas y una conectividad perfecta.
- Supervisión en tiempo real: Supervise sus equipos desde cualquier lugar del mundo en tiempo real. Con este enfoque basado en datos, podrá tomar decisiones informadas con facilidad.
- Notificaciones en directo: Adelántese a los acontecimientos con alertas y actualizaciones inmediatas. Las notificaciones en tiempo real garantizan que esté informado en todo momento sobre el rendimiento de sus equipos, lo que permite un mantenimiento proactivo.
- Copias de seguridad sin esfuerzo: Simplifique la protección de sus datos con nuestra plataforma IoT: tanto si necesita hacer una copia de seguridad de un único dispositivo como de toda una flota, nuestra plataforma agiliza el proceso, minimizando el tiempo de inactividad y la pérdida de datos.
- Actualizaciones de software automáticas y gratuitas: ¡Despídase de las actualizaciones manuales! Verder Scientific IoT garantiza que sus máquinas estén siempre equipadas con el software más reciente, para un rendimiento y una fiabilidad óptimos.
Industria 4.0 Qconnect para futuros conectados
Qconnect es la interfaz del software Qpix Control 2 de QATM, que proporciona a los clientes una gama completa de conectividad entre dispositivos, desde la producción en serie, interfaces XML abiertas (bidireccionales) y soluciones plug-in previamente especificadas, como QDAS Plug-In+, hasta soluciones de conectividad específicas del cliente completamente implantadas por QATM. Tenemos una solución profesional para cada requisito de aplicación.
Calidad probada Intercambio de datos y vigilancia
Report & Autoexport
Los resultados de las pruebas, los resultados de Lc, la información de seguimiento de arañazos y los parámetros de las pruebas pueden documentarse en un formato estructurado y exportarse. Los informes de pruebas estandarizados y las opciones de exportación flexibles facilitan la transferencia de resultados a sistemas de garantía de calidad, documentación o de nivel superior.
Lector de códigos de barras/códigos QR/DMC
Las plataformas de software Qpix soportan el uso de lectores de códigos de barras y códigos QR, lo que simplifica los flujos de trabajo para los inspectores y evita errores por parte de los operarios. El rellenado de los datos de la cabecera es sencillo (estándar), y los lectores pueden integrarse totalmente para seleccionar automáticamente plantillas o recuperar datos de sistemas de nivel superior (opcional).
Inicio de sesión mediante NFC
El software Qpix Control 2 admite el inicio de sesión del usuario mediante un lector NFC externo. En función de la etiqueta o la tarjeta NFC, también se pueden programar las tarjetas de acceso del cliente, por ejemplo.
Probador de arañazos micro / macro Qscratch 20 GO Datos técnicos
| Rango de fuerzas de ensayo | 0,5* - 200 N |
|---|---|
| Carga constante | Mediciones individuales |
| Carga progresiva | Mediciones individuales |
| Eje Z | Dinámico, automatizado (CAS-Technic), recorrido en el eje Z: 150 mm (5,91") |
| Posiciones de herramienta | Cambiador de herramientas motorizado de 8 posiciones (máx. 3 módulos de prueba, máx. 7 lentes) |
| Equipamiento básico incluido | Diamante Rockwell; lentes de 20x y 50x |
| Tipos de lentes | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy |
| Cámara de imagen de la muestra | - |
| Carro transversal | Eje Y motorizado |
| Tamaño de mesa | 150 x 120 mm (5,91 x 4,72") |
| Precisión de posicionamiento | Eje Y +/- 0,2 μm |
| Recorrido transversal | Y 150 mm (5,91") |
| Elementos de control | Parada de emergencia, botón de arranque, joystick Y/Z |
| Peso máx. de la pieza de trabajo | 50 kg (110 libras) |
| Peso del dispositivo básico | 58 kg (127,9 libras) |
| Opcional | Módulo de inspección de Qpix |
* 0.5 N y 1 N > 1% de precisión
Probador de arañazos micro / macro Qscratch 20 Go Descargas

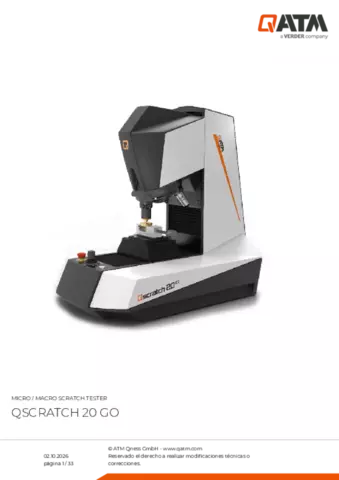

Hoja de datos del producto Qscratch 20 GO
