Le Qscratch 20 GO est un testeur de macro/microrayures semi-automatique pour le contrôle qualité standardisé des revêtements et des surfaces. Il est conçu pour les laboratoires qui nécessitent des tests de rayures définis, un fonctionnement fiable, et des résultats traçables – en particulier pour les mesures simples à charge progressive ou constante.
Le système combine un axe Z dynamiquement automatisé, un axe Y motorisé, un contrôle électronique de la force et un logiciel intuitif QpixControl2 en un flux de travail pratique pour les tests de surface et de revêtement de routine. Les tests de rayures peuvent être effectués dans des conditions contrôlées, évalués optiquement et documentés dans des rapports d'essais structurés. Le Qscratch 20 GO prend en charge les normes pertinentes, y compris DIN EN ISO 20502, ASTM C1624, ISO 27307 et ASTM G171, ce qui en fait une solution compacte pour la surveillance axée sur la production, les tests de routine et les résultats reproductibles des tests de rayures.
Micro / Macro Scratch testeur Qscratch 20 GO Avantages Produit
- Testeur semi-automatique macro/micro scratch pour des workflows de contrôle qualité définis
- Solution compacte pour les tests de routine et orientée production
- Contrôle électronique de la force avec une plage de force d'essai de 0,5 à 200 N
- Charge constante et progressive pour les tests de rayures conformes aux normes
- Changeur automatique d'outils à 8 positions pour modules de test et lentilles
- Axe Z automatisé dynamiquement et axe Y motorisé
- Logiciel QpixControl2 avec flux de grattage guidé
- Évaluation et reporting structurés pour des résultats traçables
Micro / Macro Scratch testeur Qscratch 20 GO Découvrez le modèle 3D dans le monde réel !
Micro / Macro Scratch testeur Qscratch 20 GO Méthodes d'essais & Gamme de charge
Méthode Charge progressive
Les charges initiales et finales, ainsi que le taux de charge, sont définis. La charge augmente le long de la longueur des rayures ; les événements visibles peuvent être assignés sous forme de points Lc à leurs positions respectives.
ISO: PFST - essai de rayure à force progressive
ASTM: PL - charge progressive
Lc: Charge critique
Méthode Charge constante
La force normale reste constante sur la longueur de la rayure. Cette méthode convient pour les mesures individuelles, les compa-risons en série et les conditions d'essai récurrentes dans un cadre de contrôle de la qualité.
ISO: CFST - essai de rayure à force constante
ASTM: CL - charge constante
Lc: Charge critique
Méthodes d'essais Charge progressive ou constante - adapté aux exigences des essais
Normes & procédures
DIN EN ISO 20502 / ASTM C1624 - Détermination des modes d'adhérence et de rupture mécanique des revêtements céramiques durs à l'aide d'un essai de rayures.
ISO 27307 - Évaluation de l'adhérence et de la cohésion des couches céramiques thermopulvérisées sur une section transversale à l'aide d'un essai de rayures transversales.
ASTM G171 - Détermination de la dureté de rayures des surfaces du matériau à l'aide d'un stylet diamant défini, d'une force normale constante et évaluation de la largeur de rayures restante.
Pour les laboratoires qui prennent des décisions critiques chaque jour
Qscratch 20 est un testeur automatisé de macro/microrayures pour revêtements et surfaces fonctionnelles. Le système combine application de force contrôlée, évaluation optique intégrée, et fonctionnement logiciel guidé et génération de rapports. Il a été développé spécifiquement pour les laboratoires qui prennent des décisions critiques liées aux surfaces au quotidien.
Assurance qualité pratique & workflows intégrés
Conçu pour l'assurance qualité : le système combine des tests d'éraflures standardisés avec une répétabilité élevée, une documentation efficace et un fonctionnement intuitif. QpixControl2, le flux de travail intégré, des options d'exportation flexibles et des fonctions d'inspection optionnelles en font une solution puissante et tout-en-un plutôt qu'un simple testeur autonome.
Sécurité des investissements à long terme grâce à l’expertise QATM
QATM apporte de nombreuses années d'expérience dans les tests de dureté, la métallographie et le service mondial à son portefeuille de tests de rayures, préservant ainsi votre investissement à long terme.
Principe de test DIN EN ISO 20502 | ASTM C1624 Une rayure définie. Une charge contrôlée. Une évaluation claire.
Le principe
Dans l'essai de rayure, un stylet diamanté est déplacé sur la surface revêtue sous une force normale définie. Des événements visibles tels que la fissuration, l'écaillage ou la pénétration du revêtement sont localisés le long de la marque de rayure et affectés à la charge critique correspondante. Ainsi, la marque de rayure indique non seulement qu'une défaillance se produit, mais elle montre également où elle se produit – et rend la charge au point critique traçable.
Définition et affectation des événements de défaillance
Lc1 - Fissuration initiale / déformation plastique
Lc2 - Spalling
Lc3 - Pénétration du revêtement jusqu'au substrat
De la piste de grattage au résultat traçable Revêtements céramiques. Evaluation des modes d'adhérence et de rupture.
La section interactive suivante montre comment les événements typiques de rupture le long de la piste de rayure sont analysés. Cliquez sur les points LC pour voir comment la fissuration, l'écaillage et la pénétration du revêtement sont associés à des positions et des charges spécifiques.
Choisir un matériau et explorer les points Lc
Revêtements céramiques fins et durs (typiquement 0,1 - 30 μm)
- Carbure TiC, CrC
- Nitrure TiN, CrN, TiAlN
- Oxyde Al2O3
- Diamond Revêtement de diamant
- Carbone diamanté DLC
Revêtements techniques et céramiques minces et durs (typiquement & nbsp; ≤ 20 μm)
- PVD TiN
- PACVD DLC
- DLC à décharge d'arc
- PVD/PACVD Cr-C
- PVD Al203
- Chromé dur
Micro / Macro Scratch testeur Qscratch 20 GO Système optique révolutionnaire
Le système de lentilles fabriqué en interne et développé par QATM établit de nouvelles normes. En plus de fournir une qualité d’image cristalline pour les tests de dureté, l’éclairage Koehler utilise une lumière LED blanche et un coffrage à ouverture actionnée par moteur pour produire un contraste idéal, même pour les images à fort grossissement.
Les métallurgistes expérimentés conviennent que la qualité d’image fournie par le Qscratch est comparable en tous points à celle des microscopes sophistiqués établis. Le concept moderne et les nouvelles lentilles du système optique permettent à l’appareil de répondre complètement aux exigences physiques les plus strictes en matière de « définition du système de test », conformément à la norme DIN EN ISO6507-1/2:2018.
Micro / Macro Scratch testeur Qscratch 20 GO Utilisation innovante
Changeur automatique d'outils à 8 positions
Le changeur d'outils motorisé peut accueillir jusqu'à trois modules d'essai de rayures et jusqu'à sept lentilles, ce qui permet d'effectuer une vue d'ensemble, une inspection détaillée et une détermination du Lc directement dans la séquence d'essai de rayures, sur un seul axe et sans décalage.
Concept vertical avec 2 axes Z
Il y a des avantages décisifs à répartir le mouvement vertical sur deux axes. Le premier axe Z permet un contrôle dynamique du mouvement, ce qui permet de positionner le pénétrateur vers la surface d'essai rapidement et facilement à une vitesse pouvant atteindre 30 mm/s. Le deuxième axe Z supplémentaire du système QATM offre un système de positionnement haute résolution pour une plus grande précision dans l'application de la force et la mise au point de l'image.
Eclairage zone de travail
Technologie CAS
La technologie innovante CAS (Collision Avoiding System) protège les parties mécaniques de l'appareil en utilisant des calculs prédictifs de mouvement en 3D pour visualiser les effets des collisions et des erreurs de fonctionnement.
Pied à coulisse digital
Le "pied à coulisse compatible Qpix Control2" permet de mesurer directement les composants et de transférer la hauteur ou le diamètre des pièces dans le logiciel par simple pression sur un bouton et sans câble - la commande de hauteur de la tête d'essai des duromètres A+ atteint ainsi le niveau d'essai de manière entièrement automatique et sûre, sans saisie manuelle.
Affichage lumineux du statut Illumine l'obscurité
Le logo QATM éclairé affiche l'état actuel de l'appareil en un coup d'oeil. La plage d'intervalles de flash indique si l'appareil fonctionne automatiquement ou s'il est libre d'être utilisé pour de nouvelles tâches pour le personnel tout autour du laboratoire. De plus, l'éclairage de l'espace de test LED, installé de série, garantit que les échantillons et les porte-échantillons sont positionnés correctement.
Sur le Qscratch 20, il assure également une intensité lumineuse uniforme pour l'imagerie d'échantillons.
Micro / Macro Scratch testeur Qscratch 20 GO Technologie pionnière - Mise en œuvre unique
Distance précise / Application de force
Le contrôle électronique précis de la charge garantit que la charge d'essai, paramètre critique de l'essai, reste contrôlée, reproductible et traçable à tout moment.
Évaluable et comparable
La logique de chargement sélectionnée est liée à la marque de rayure, à la position et au résultat. Les méthodes peuvent être appliquées aux séries d'échantillons, aux variantes de revêtement et aux comparaisons de processus.
Porte-échantillon universel
Les mâchoires de serrage réglables permettent le maintien sûr de diverses géométries d'échantillons, des éprouvettes plates et angulaires aux échantillons ronds ou très petits.
Multi Mesure
La glissière manuelle optionnelle de l'axe X déplace l'échantillon latéralement, permettant plusieurs pistes de rayures sur un spécimen - idéal pour les comparaisons et les petites séries d'essais.
Workflow Scratch Test facile, analyse efficace
QpixControl2 est plus qu'une simple interface utilisateur : le logiciel combine un concept utilisateur 3D breveté avec un flux de travail de rayures homogène. Les tests peuvent être facilement créés, les marques de rayures positionnées visuellement, les mesures simples ou multiples traitées automatiquement, et les événements Lc pertinents évalués de manière structurée. De la définition des tests à la capture et à l'évaluation d'images, en passant par la gestion des données, l'exportation et le reporting standardisé, toutes les étapes restent intégrées dans un environnement logiciel intuitif. Cela réduit l'effort opérationnel, soutient les processus reproductibles et permet l'utilisation efficace des tests de rayures dans l'assurance qualité axée sur la production.
De la configuration au rapport Votre résultat en 3 étapes
1. Échantillon de charge
Le porte-échantillon est automatiquement déplacé à la bonne hauteur, et l'image de l'échantillon est automatiquement capturée.
2. Positionnement
Faites glisser et déposez le point de départ du test de rayures directement à la position souhaitée.
3. Départ cycle de mesure
La séquence d'essai est entièrement automatique et conforme aux normes d'essai de rayure. Par la suite, les événements de défaillance peuvent être évalués et affectés aux points Lc respectifs.
Logiciel Fonctionnalités incluses
Logiciel Options
Microscopie & ; analyse
Qpix Control2 Des fonctions logicielles innovantes
Inspections uniques et multiples
Mesures simples ou multiples : Les marques de rayures peuvent être positionnées directement dans le logiciel, créées avec un décalage défini, et traitées automatiquement. Les résultats Lc sont évalués pour chaque test ainsi que comme une moyenne de série.
Un large éventail d'options de réglage
La définition de la charge, la longueur des fissures, le taux de charge, la vitesse et la sélection des lentilles sont gérés directement dans la méthode. Pour l'évaluation, des modèles standardisés ou des modèles personnalisés peuvent être utilisés et complétés par des valeurs limites et cibles.
Détermination guidée de Lc
Les modèles graphiques permettent de classer de façon uniforme les événements de défaillance typiques, ce qui facilite les procédures normalisées et réduit la marge d'interprétation.
Graphique force/distance
La courbe force-distance documente la charge appliquée le long de la piste de rayure. Les anomalies dans la courbe peuvent être comparées aux événements visibles de rupture et utilisées pour l'évaluation du Lc
Lc détails
Les événements de défaillance pertinents le long de la piste de rayure peuvent être visualisés en détail dans l'image et affectés aux détails Lc correspondants. Cela transforme l'évaluation visuelle en un résultat d'essai vérifiable
rapport
Les paramètres d'essai, la piste d'éraflure, les valeurs de Lc et les résultats d'évaluation sont compilés dans un rapport d'essai, ce qui simplifie la documentation, la comparaison des séries d'essais et la diffusion des résultats dans le processus de qualité.
Inspection de revêtement rendue facile Qpix inspecte pour le broyage de cratère et les tests d'adhérence de rockwell
Les modules optionnels Qpix Inspect élargissent le Qscratch 20 avec des fonctions pratiques pour l'évaluation des revêtements. Le broyage de cratères prend en charge la mesure microscopique de l'épaisseur des revêtements selon DIN EN ISO 26423, tandis que le test d'adhérence Rockwell permet l'évaluation qualitative de l'adhérence des revêtements céramiques selon DIN EN ISO 26443, ce qui permet de capturer, d'évaluer et de documenter des informations supplémentaires sur la qualité des revêtements directement dans l'environnement logiciel familier QpixControl2.
Mesure de l'épaisseur du revêtement de broyage de cratère
Méthode de broyage de cratère pour la détermination microscopique de l'épaisseur des revêtements en tant qu'information complémentaire pour l'évaluation des revêtements conformément à la norme DIN EN ISO 26423.
Essai d'indentation Rockwell
Essai Rockwell d'indentation pour l'évaluation qualitative de l'adhérence des revêtements céramiques selon DIN EN ISO 26443.
L'analyse de structure facilitée par les modules logiciels Qpix Inspect
Les fonctions intuitives et conviviales du logiciel Qpix INSPECT constituent une boîte à outils complète pour l'évaluation microscopique et la documentation des résultats. La base logicielle riche en fonctionnalités peut être adaptée aux tâches de mesure spécifiques du client et complétée par des modules d'extension.
Inspect : Analyse de phases
- Dimensionnement automatique de l'image de l'objet
- Évaluation des fractions de phase selon DIN 9042, ASTM E-562 et ASTM E-1245
- Fournit des résultats d'analyse sous forme de pourcentages de la surface ou de valeurs nominales de la surface sous forme de tableaux ou de diagrammes
Inspect: mesure d'épaisseur des couches
- Détermination de l'épaisseur de la couche selon la norme DIN EN ISO 1463
- Evaluation semi-automatique des couches horizontales, verticales et radiales
- Fourniture de l'épaisseur des couches comme valeurs statistiques pour les longueurs sous forme de tableaux ou de diagramme
Inspect: détermination de la taille de grains
- Taille des particules déterminée selon la norme DIN EN ISO 643 et ASTM E-112 par la méthode de la section linéaire ou circulaire
- Les résultats de l'analyse sont fournis sous forme de tableaux ou de diagrammes
- Documentation des caractéristiques statistiques de la taille des particules et de la longueur des segments coupant les particules
Inspect - Mesure des soudures
- Mesure et évaluation de soudures conformes aux normes
- Modèles prédéfinis avec tous les outils de mesure pertinents tels que l'épaisseur de soudure, la surélévation, la profondeur de pénétration, etc.
- Évaluation automatique bon/mauvais et génération de rapports
IoT - Internet of things La plate-forme d'accès à distance à vos appareils
Tous les duromètres QATM équipés des logiciels QpixControl2 et QpixT2 s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent des fonctionnalités avancées et une connectivité sans faille.
- Surveillance en temps réel : surveillez vos machines de n'importe où dans le monde en temps réel. Grâce à cette approche axée sur les données, vous êtes en mesure de prendre des décisions fondées sans effort.
- Notifications en direct : soyez en avance sur votre temps grâce à des notifications et des mises à jour instantanées. Les notifications en temps réel vous permettent d'être informé à tout moment des performances de vos appareils, ce qui permet en outre une maintenance proactive.
- Sauvegardes sans effort : notre plateforme IoT vous permet de simplifier la sauvegarde de vos données : que vous ayez besoin de sauvegarder un seul appareil ou une flotte entière, notre plateforme rationalise le processus et minimise les temps d'arrêt et les pertes de données.
- Mises à jour automatiques et gratuites des logiciels : Oubliez les mises à jour manuelles ! Verder Scientific IoT veille à ce que vos instruments soient toujours équipés des logiciels les plus récents, pour des performances et une fiabilité optimales.
Industrie 4.0 Qconnect pour des lendemains connectés
Qconnect est l'interface du logiciel Qpix Control2 de QATM, qui fournit aux clients un éventail complet de connectivité entre appareils - de la production en série, des interfaces XML ouvertes (bidirectionnelles) et des solutions de plug-ins prédéfinis, tels que le Plug-In+ de QDAS, jusqu'aux solutions de connectivité spécifiques aux clients, entièrement mises en œuvre par QATM. Nous avons une solution professionnelle pour chaque exigence d'application.
Qualité éprouvée Échange de données et surveillance
Rapport et auto-exportation
Les résultats d'essais, les résultats Lc, les informations sur les pistes de grattage et les paramètres d'essai peuvent être documentés dans un format structuré et exportés. Des rapports d'essais normalisés et des options d'exportation flexibles facilitent le transfert des résultats vers des systèmes d'assurance qualité, de documentation ou de niveau supérieur.
Lecteurs Barcode/QR code/DMC
Les plates-formes logicielles Qpix prennent en charge les lecteurs de codes barres / QR. Qu'il s'agisse de la simple insertion de fichiers d'en-tête (série), de la gestion de l'intégration complète d'appareils de lecture pour la sélection automatique de modèles ou de l'appel de données à partir de systèmes de supervision (en option), les lecteurs de codes barres / QR simplifient les procédures de travail de l’opérateur et empêchent également les erreurs opérateurs.
Connexion via NFC
Le logiciel Qpix Control 2 prend en charge la connexion de l'utilisateur à l'aide d'un lecteur NFC externe. Selon la balise/carte NFC, il est également possible de programmer les cartes d'accès existantes du client.
Micro / Macro Scratch testeur Qscratch 20 GO Caractéristiques techniques
| Plage de force d'essai | 0,5* - 200 N |
|---|---|
| Charge constante | Mesures ponctuelles |
| Charge progressive | Mesures ponctuelles |
| Z-axe | Dynamique, automatisé (CAS-Technic), course en Z : 150 mm (5,91 pouces) |
| Positions de la tourelle | Changeur d'outils motorisé à 8 positions (3 modules de test max., 7 lentilles max.) |
| Équipement de base inclus | Diamant Rockwell ; lentilles 20x, 50x |
| Types d'objectifs | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy |
| Caméra macro | - |
| Chariot transversal | Axe Y motorisé |
| Dimension Table | 150 x 120 mm (5,91 x 4,72“) |
| Précision de positionnement | Axe des ordonnées +/- 0,2 μm |
| Déplacement | Y 150 mm (5,91') |
| Éléments de commande | Arrêt d'urgence, bouton de démarrage, joystick Y/Z |
| Poids max échantillon | 50 kg (110 lb) |
| Poids machine | 58 kg (127,9 lb) |
| Facultatif | Module Qpix Inspect |
* 0,5 N et 1 N > 1% de précision
Micro / Macro Scratch testeur Qscratch 20 Go Téléchargements
Consommables

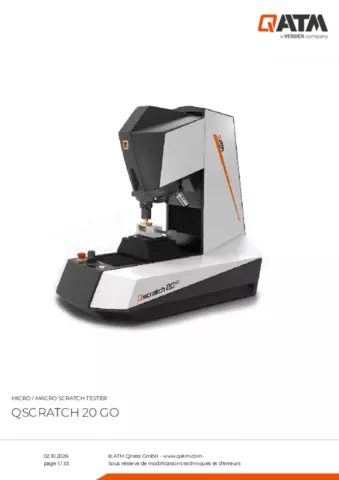

Fiche produit Qscratch 20 GO
