Morsa universale

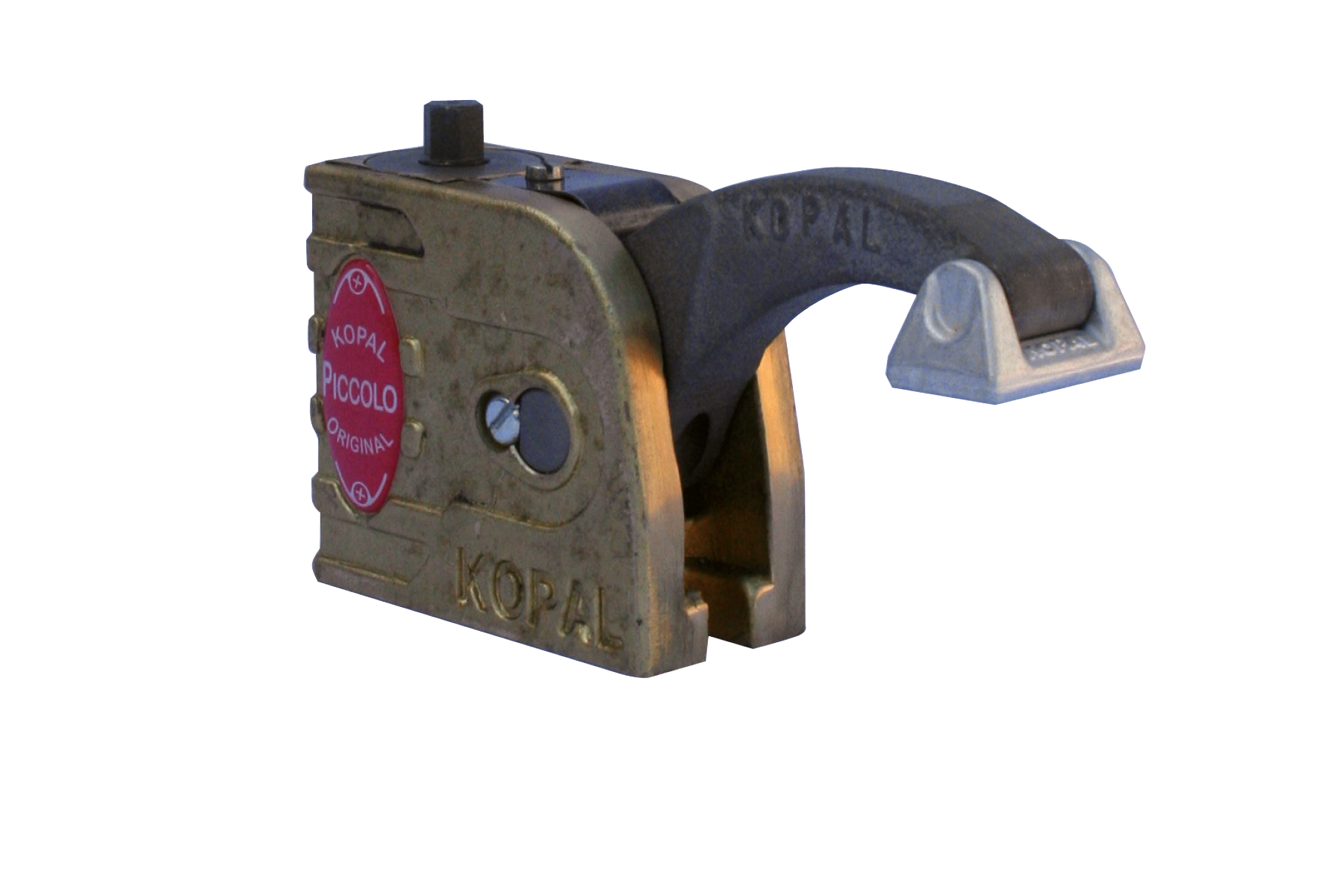

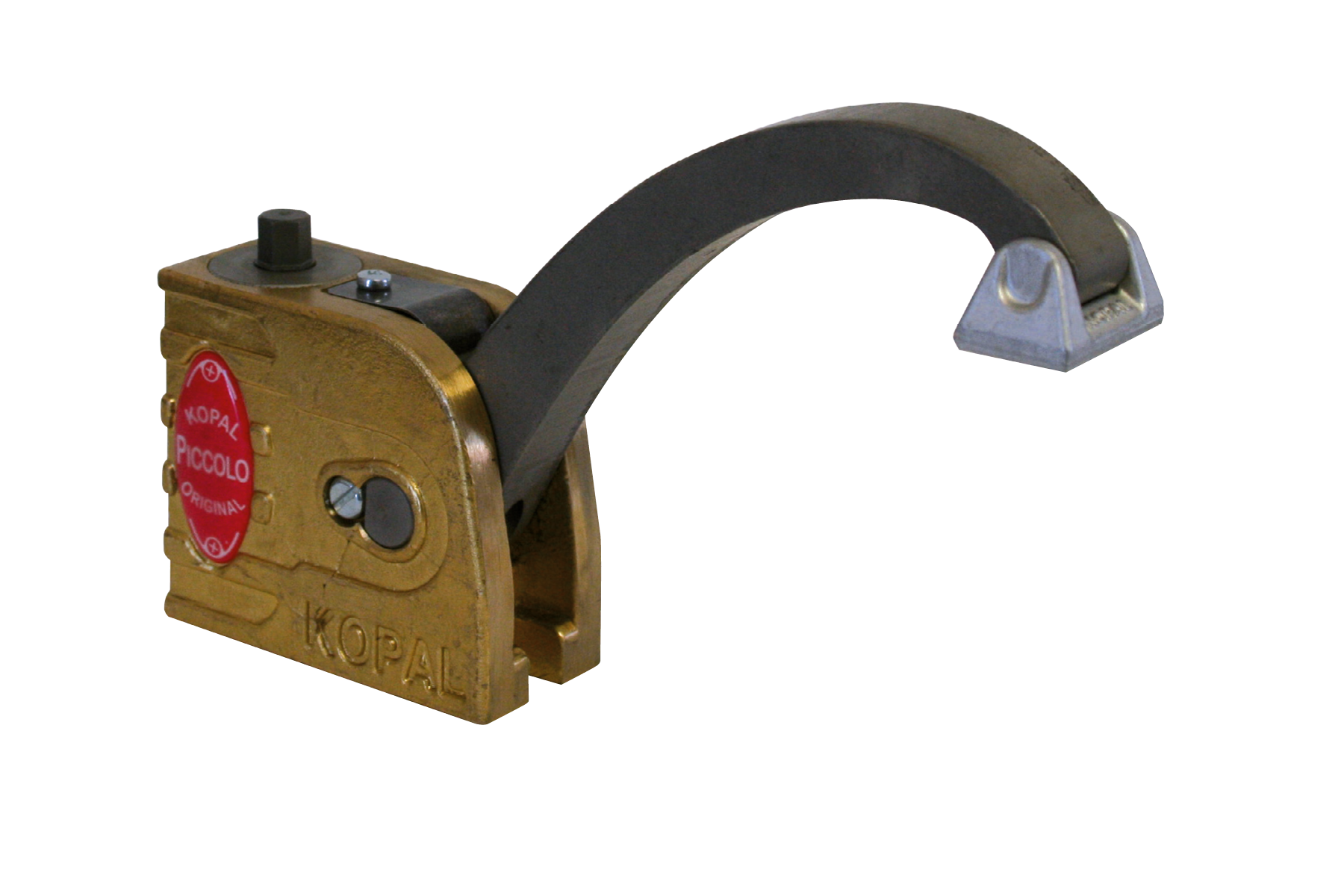

Piccolo 54
Piccolo 100

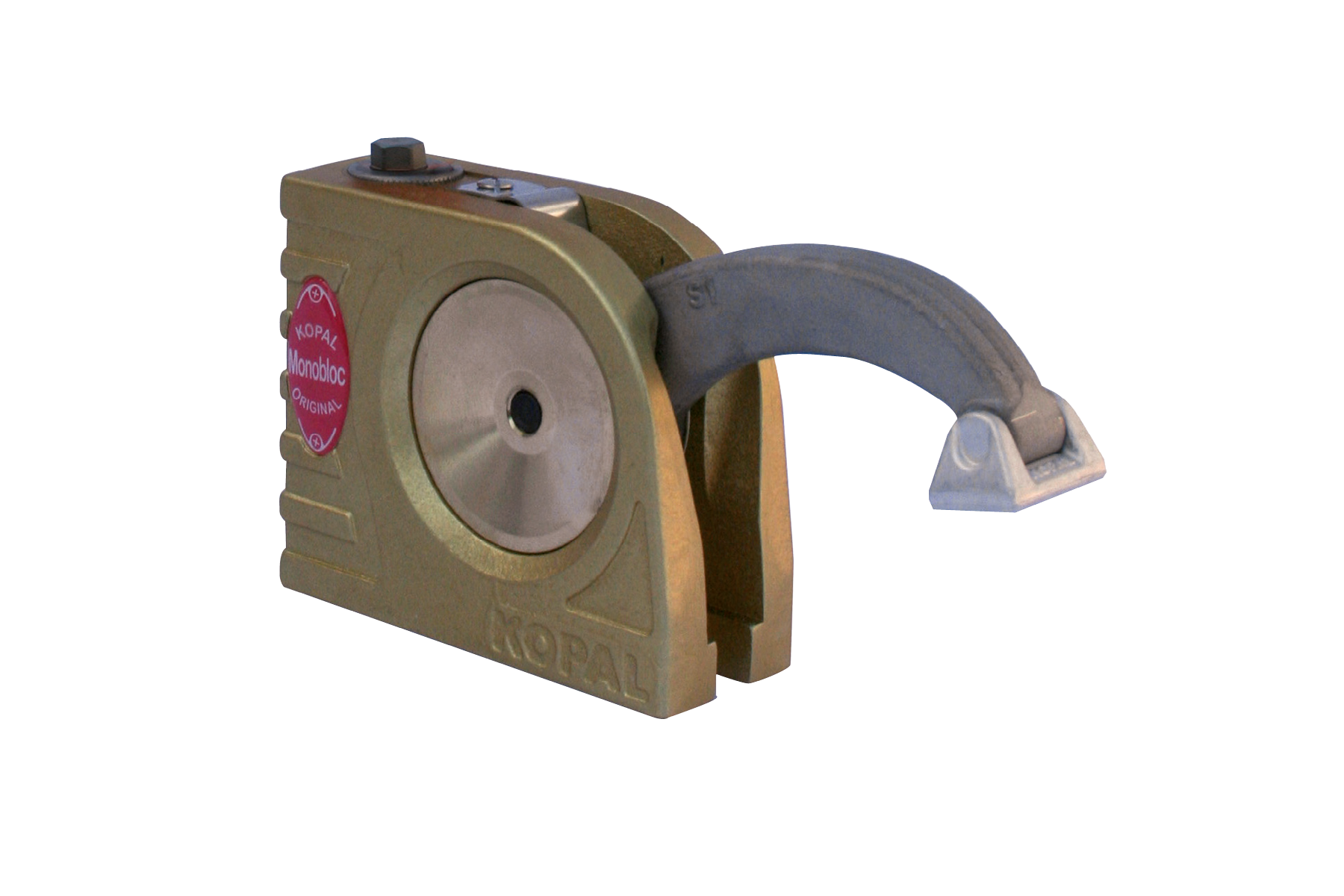

Mono 61

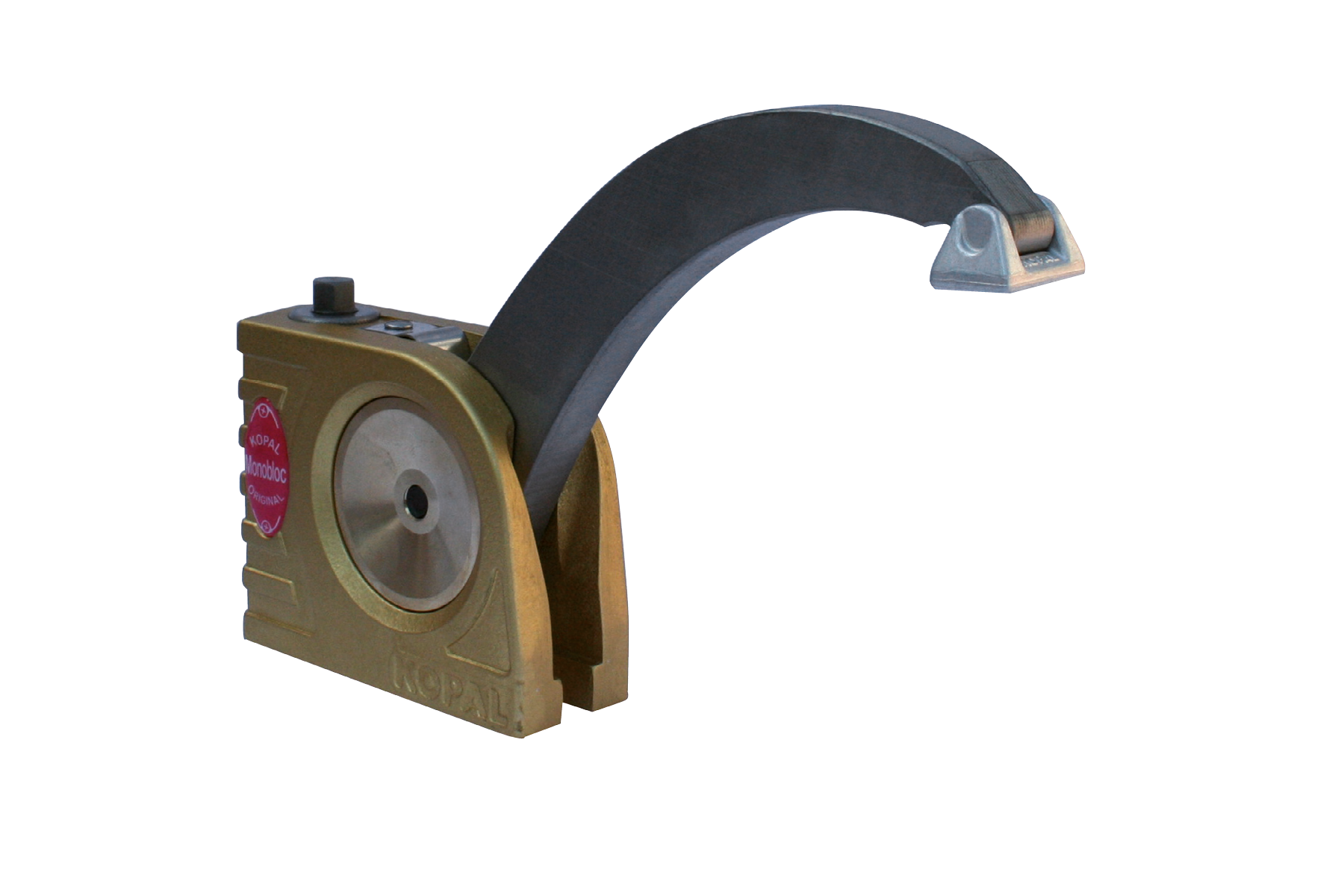

Mono 132
Morsa Duo
Morsa di bloccaggio della catena
| Morsa universale | Scarico del braccio | Altezza di serraggio | Forza di serraggio | Vite di fissaggio | Vite per blocchi con scanalatura a T |
|---|---|---|---|---|---|
| Piccolo 54 | 54 mm | 15 - 58 mm | 6.5 kN | M8 x 25 | M8 x 12 |
| Piccolo 100 | 100 mm | 40 - 90 mm | 4.2 kN | M8 x 25 | M8 x 12 |
| Mono 61 | 61 mm | 8 - 102 mm | 12 kN | M10 x 32 | M10 x 12 |
| Mono 132 | 132 mm | 43 - 155 mm | 8 kN | M10 x 32 | M10 x 12 |
| Morsa Duo* | 46-91 mm | 4 - 142 mm | 11 kN | M10 x 32 | M10 x 12 |
| Morsa di bloccaggio della catena** | Chain length: 1 m | - | 16 kN | M10 x 32/25 | M10 x 12 |
Punti salienti
- Consegna comprensiva di chiave di tensione

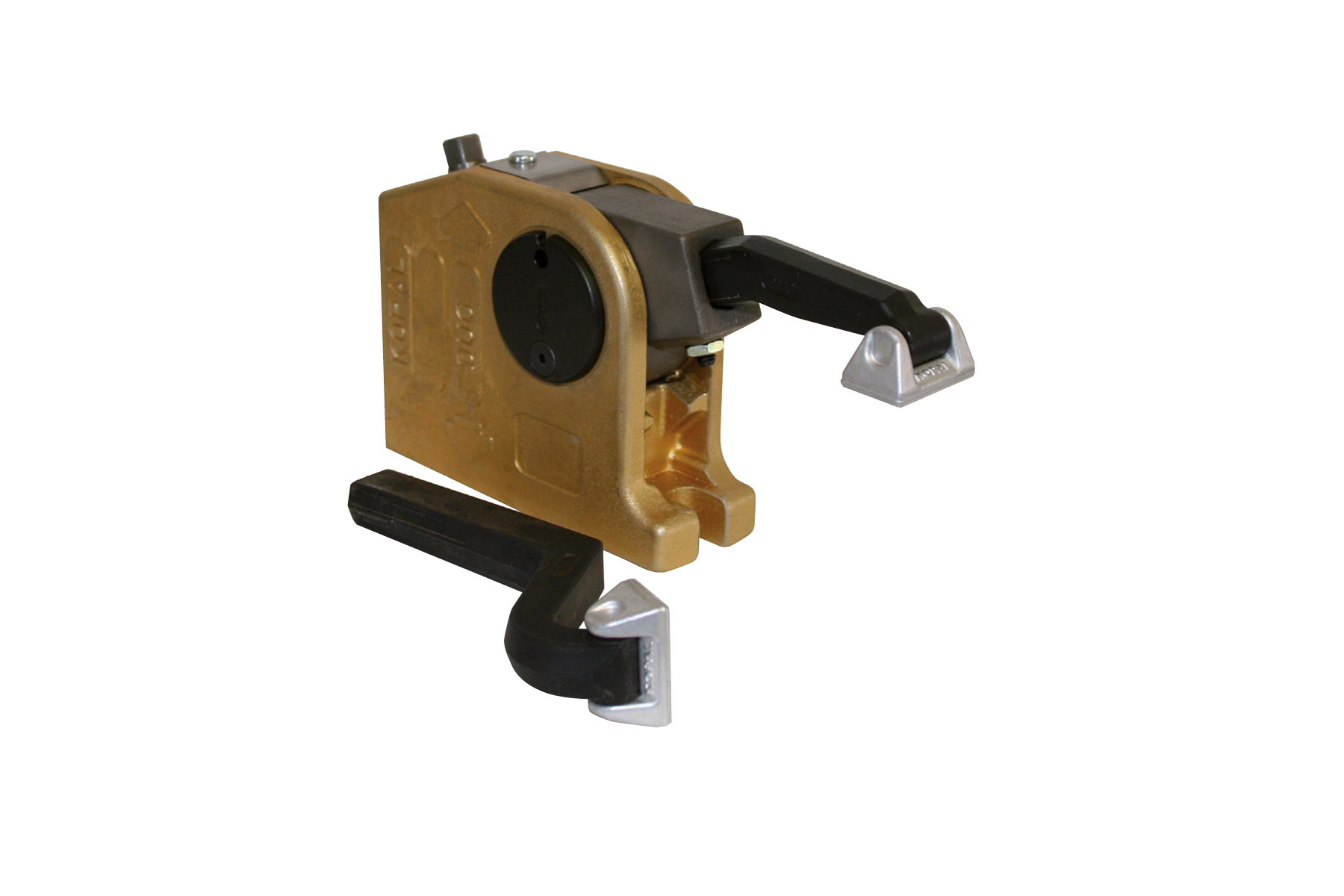

*Morsa universale duo
- Per il bloccaggio e il sollevamento
- Altezza di sollevamento: 4 - 142 mm
- Con 2 bracci di serraggio intercambiabili

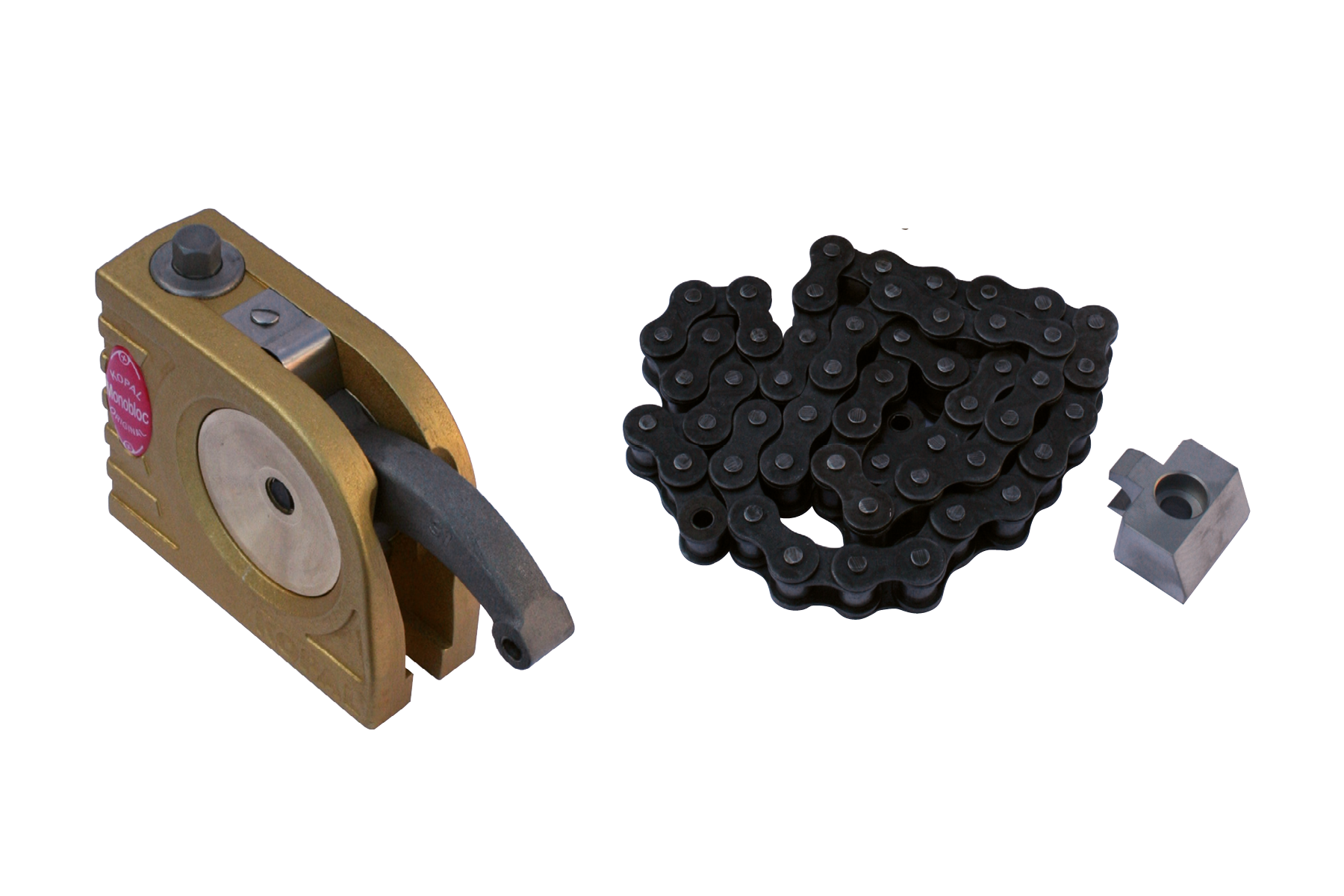

**Morsa di serraggio della catena
- Per il bloccaggio di componenti di grandi dimensioni
- Include 1x duo di tensionatori universali e blocco di aggancio per la catena
Morsa universale Accessori
Accessori con cui i dispositivi di bloccaggio universali possono essere adattati individualmente ai rispettivi componenti.

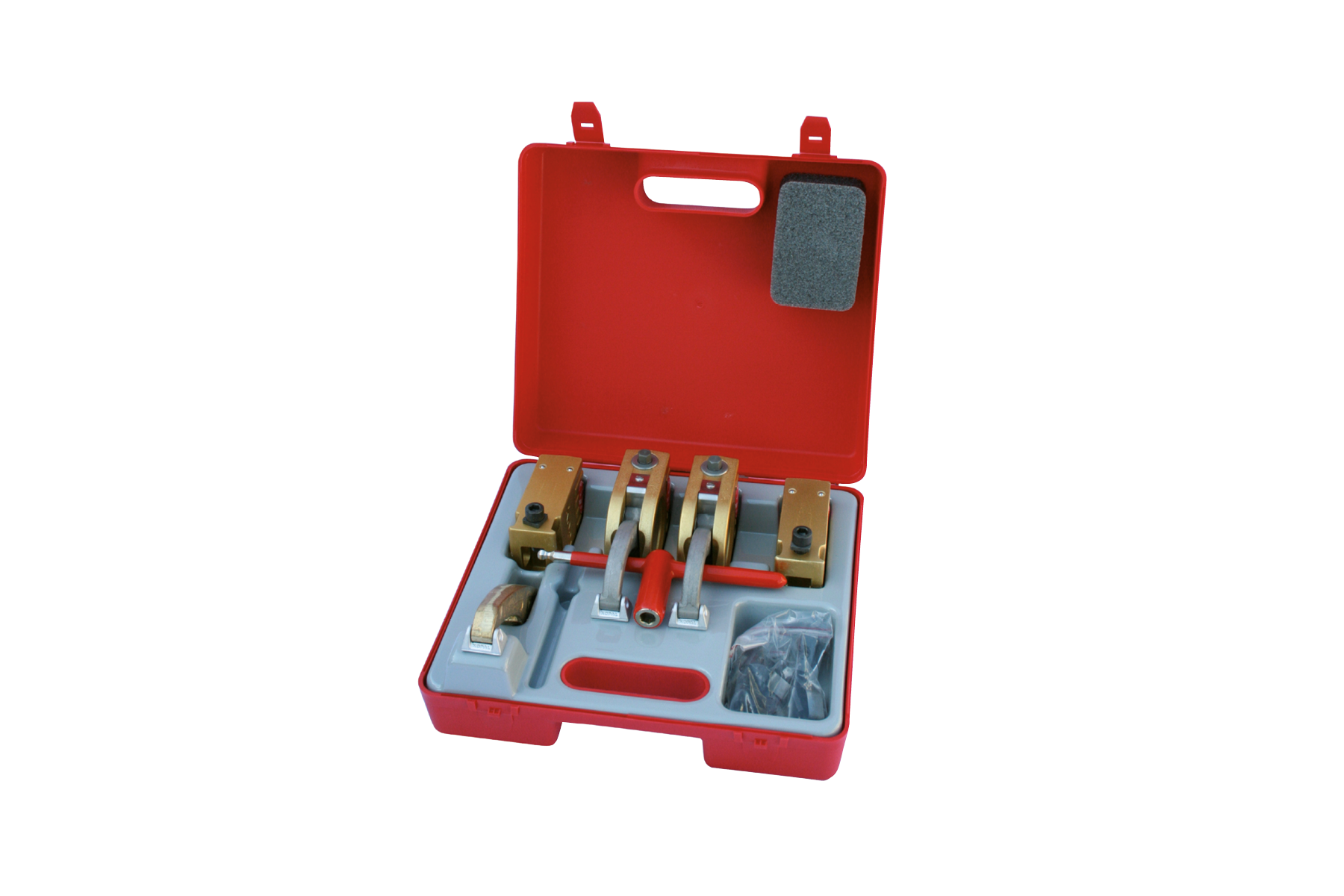

Set di morsa universale Mono 61
- 2x Morsa universale Mono 61
- 2x Piedistallo di altezza Mono
- 1 braccio di estensione
- 3x Trazione Standard
- 1x morsa ponte trasversale, ponte longitudinale, prisma trasversale, prisma longitudinale
- 4x Dado conscanalatura a T inox M 10 x 12
- 4x viti di fissaggio M 10 x 32
- Include una chiave di tensione
Set di morsa universale Mono 61

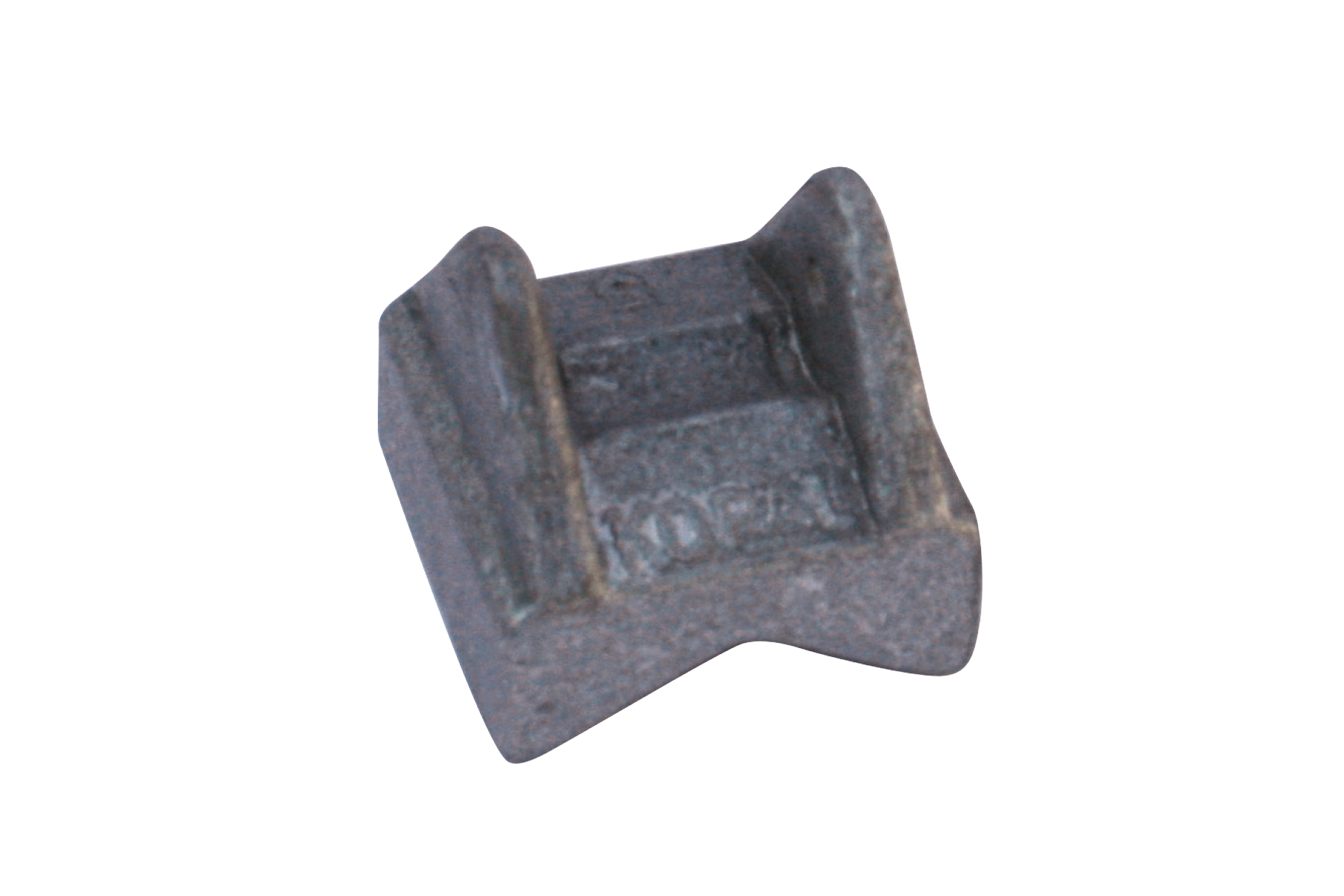

A V longitudinale (prisma)
- Per tutte le morse universali
- Per il bloccaggio di componenti cilindrici

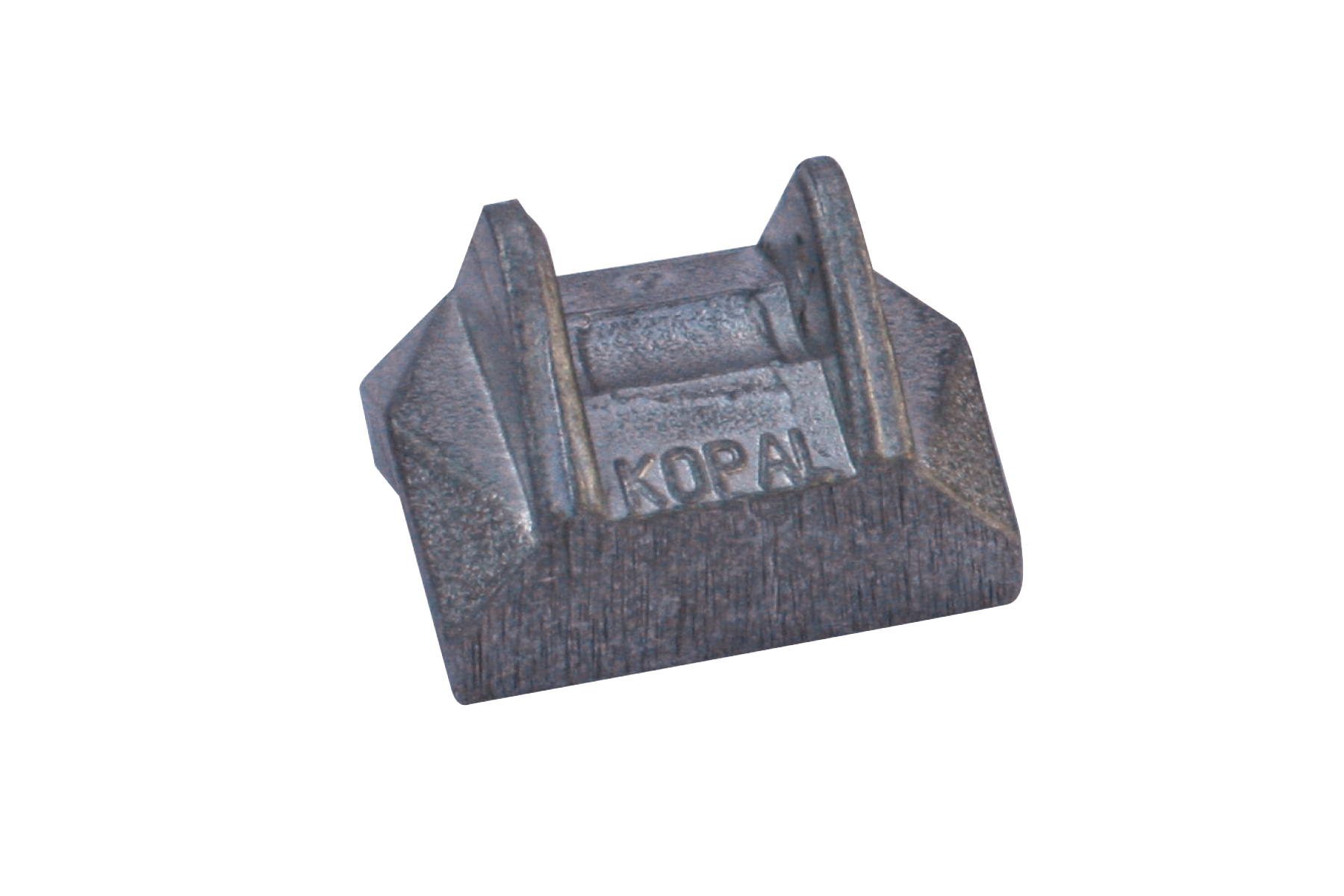

a V per traversa (prisma)
- Per tutte le morse universali
- Per il bloccaggio di componenti cilindrici
Ponte longitudinale
- Per tutte le morse universali
- Per il bloccaggio di componenti più grandi

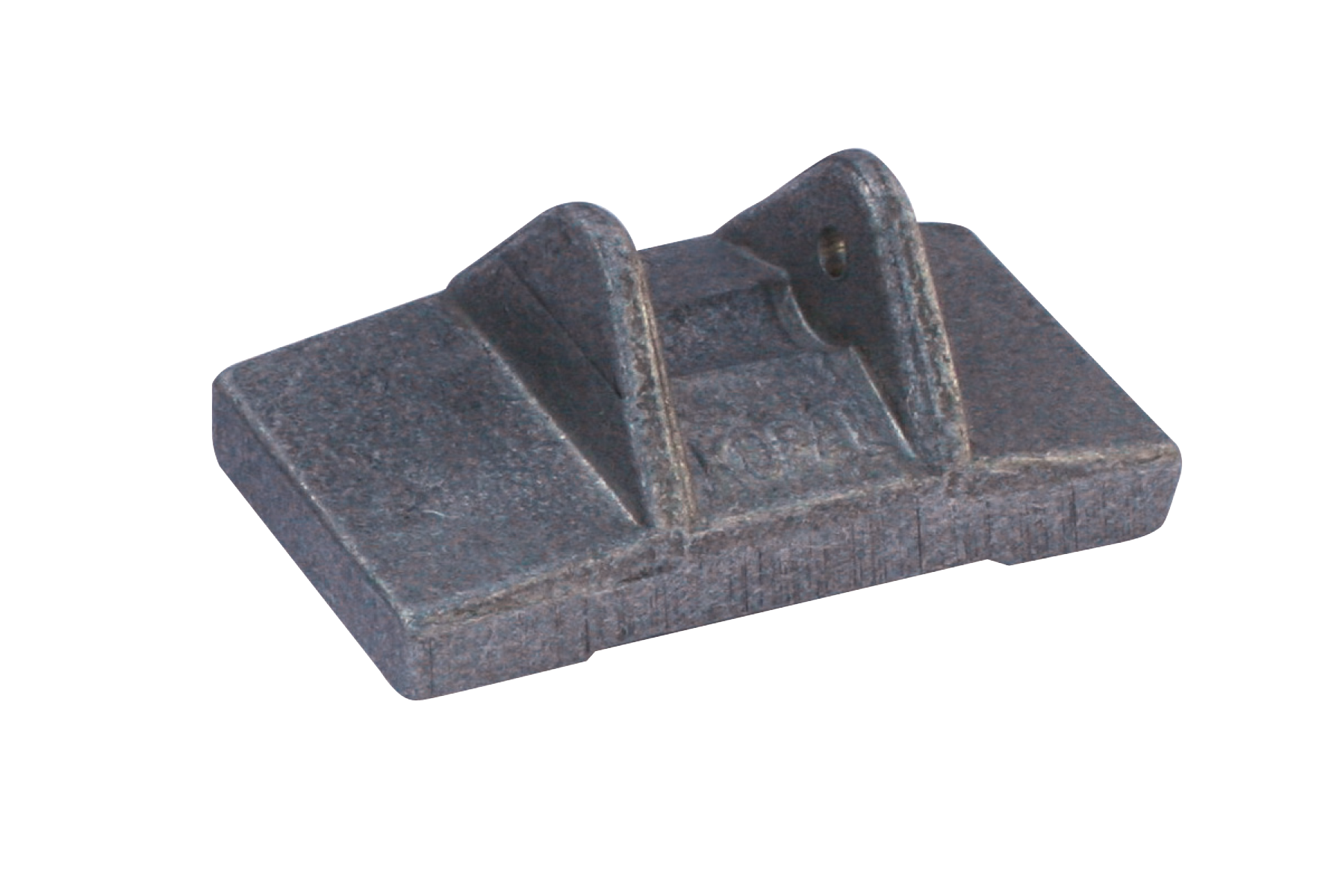

Ponte trasversale
- Per tutte le morse universali
- Per il bloccaggio di componenti più grandi

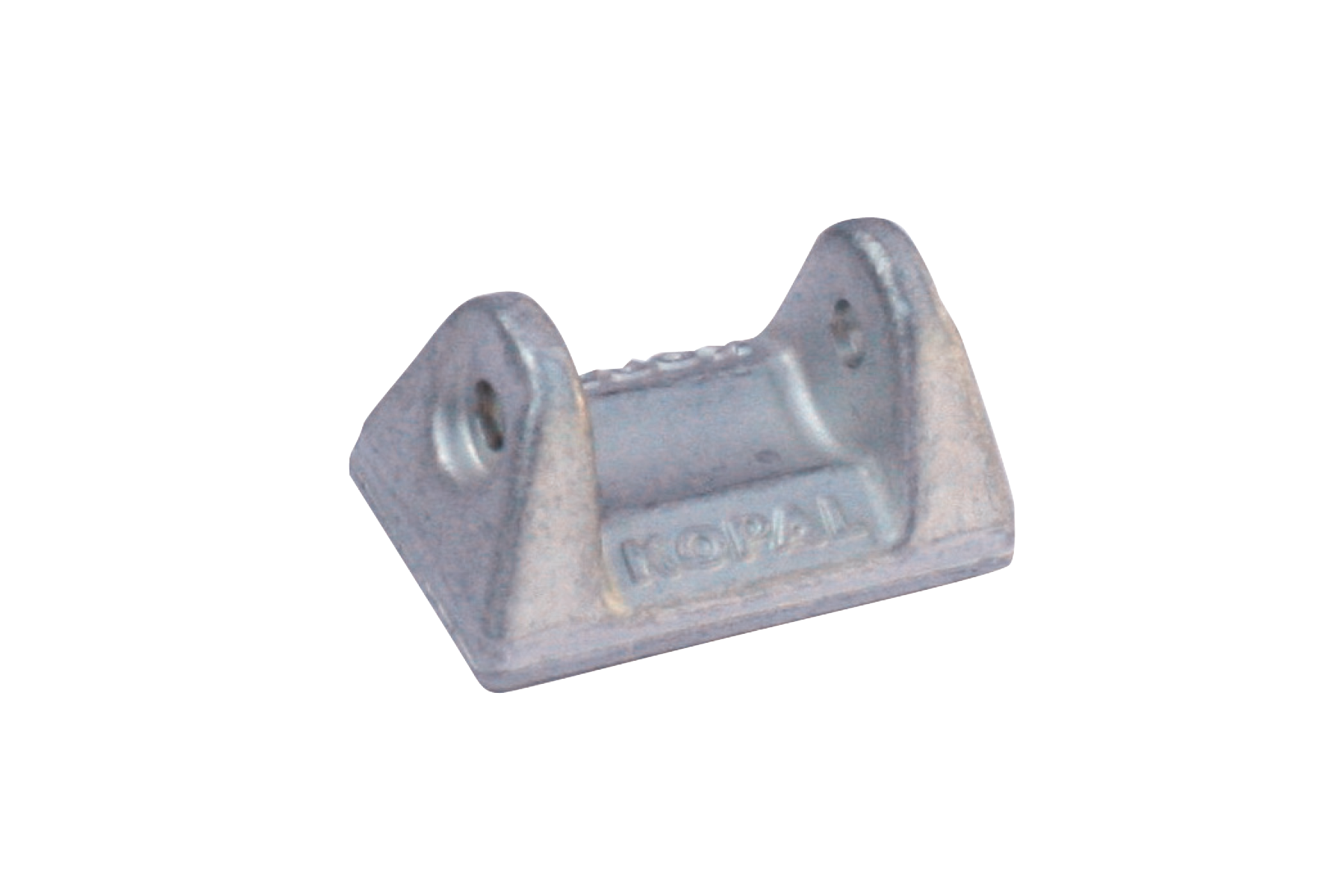

Morsa di serraggio standard
- Per tutte le morse e le applicazioni universali

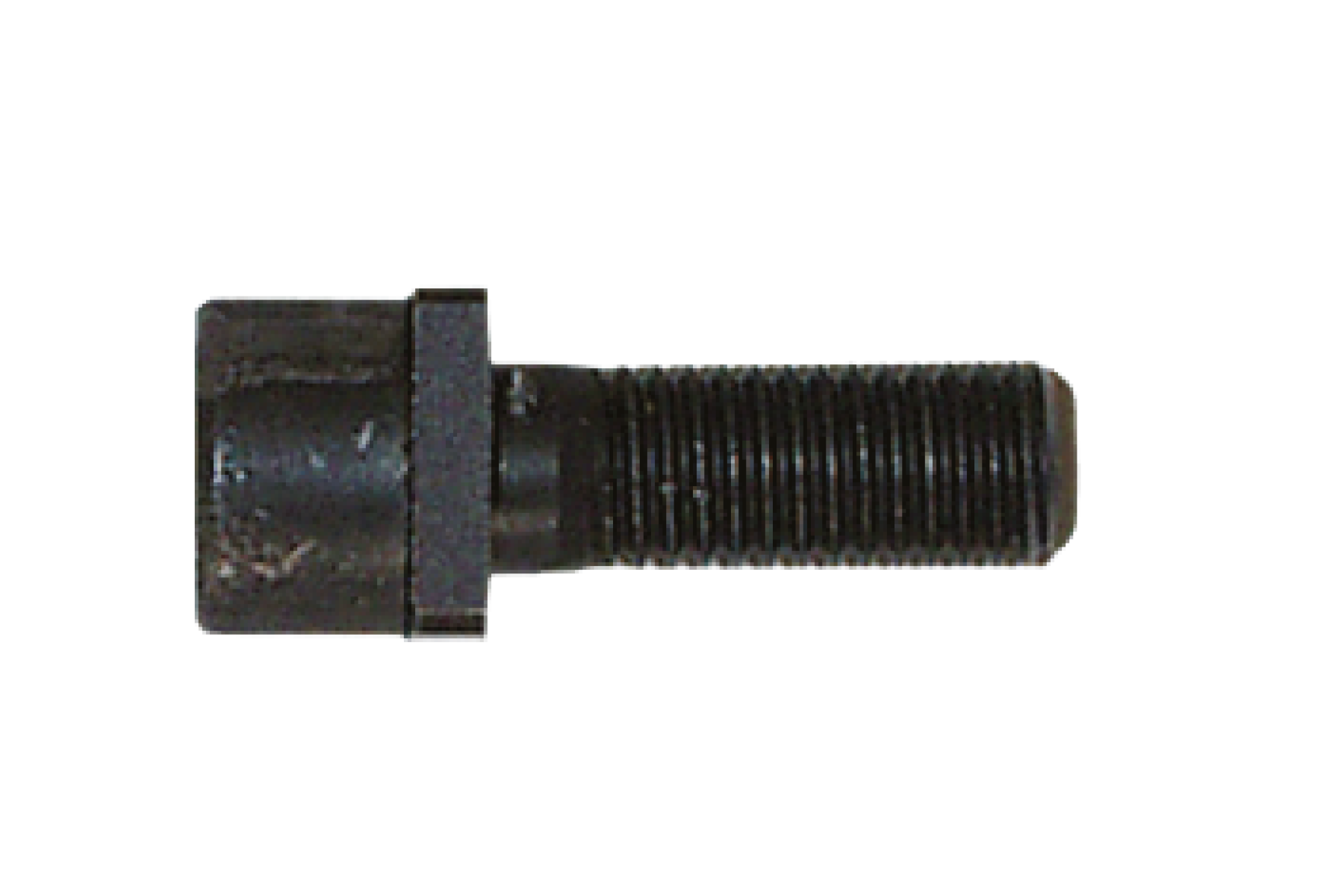

Vite di fissaggio
- M6 x 25, M8 x 25, M10 x 25: Per tutte le morse universali Piccolo
- M10 x 32: Per tensionatore universale Mono, Duo, tendicatena

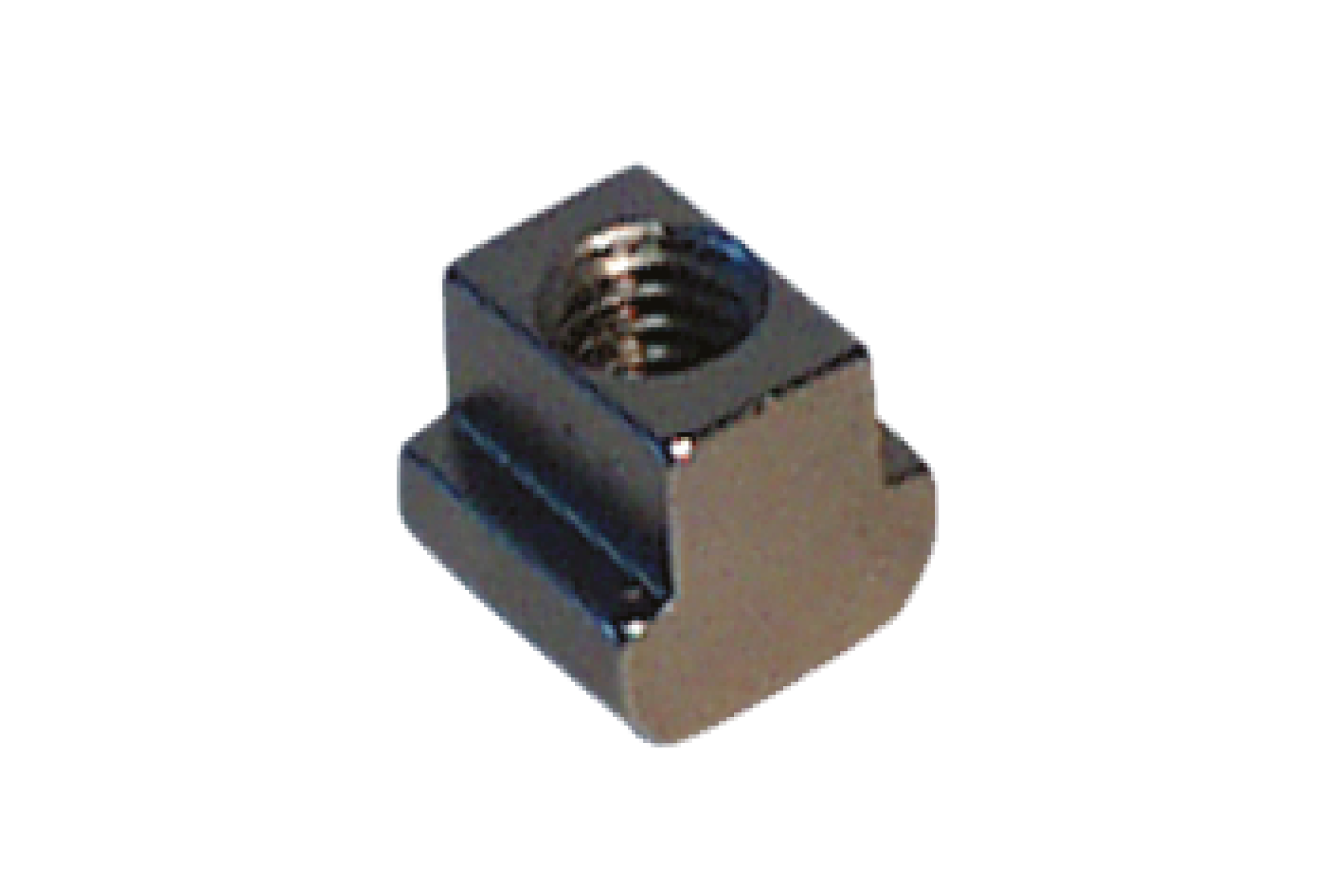

Dado con scanalatura a T inossidabile*
- M6 x 8, M8 x 10, M8 x 12, M10 x 12
*tutte le altre dimensioni di dadi a fessura su richiesta

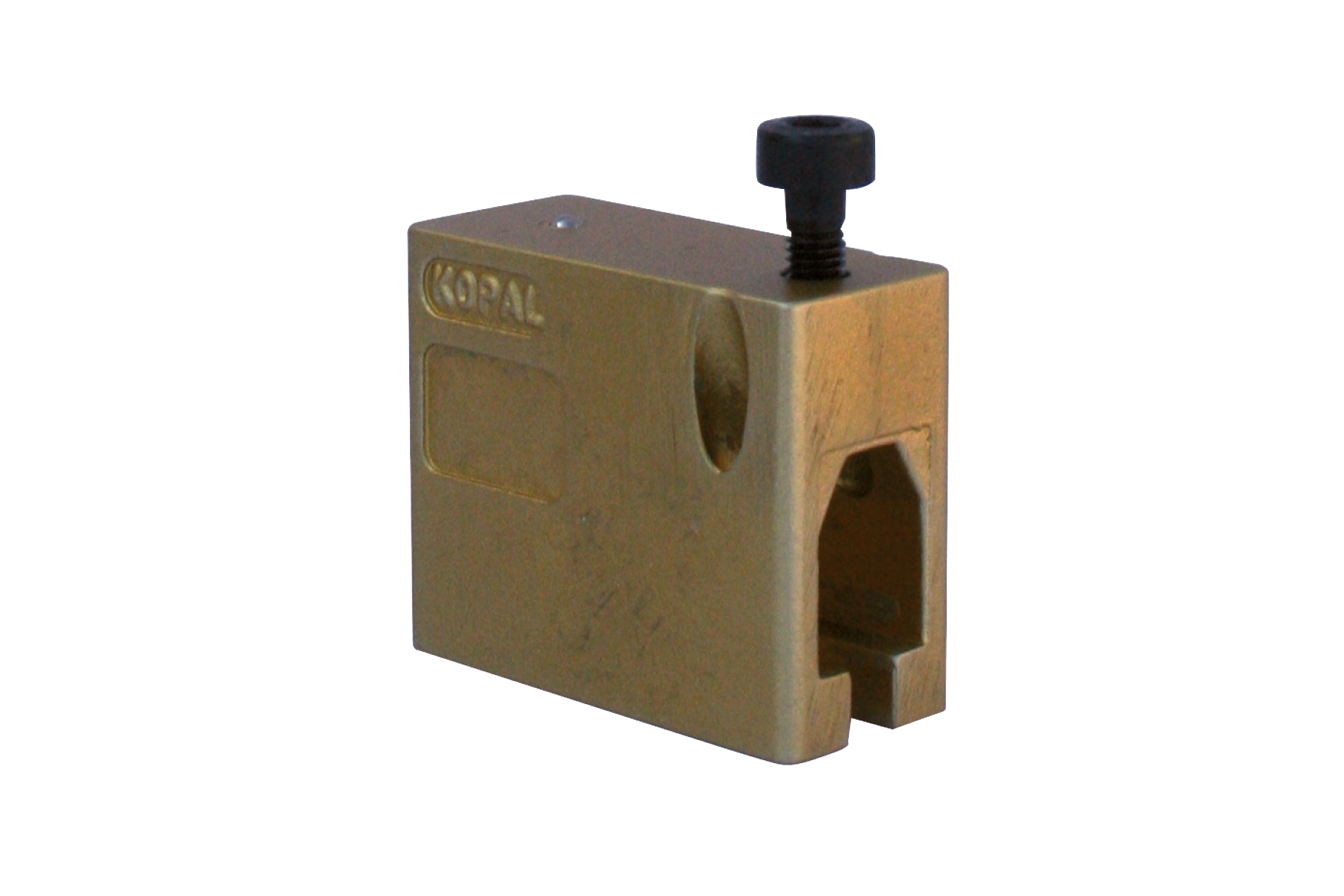

Adattatore di altezza Piccolo
- Altezza: 60 mm
- Vite di montaggio: M8 x 25
- Dado per scanalatura a T (inossidabile): M8 x 12
Adattatore di altezza Mono
- Altezza: 74 mm
- Vite di montaggio: M10 x 32
- Dado per scanalatura a T (inossidabile): M10 x 12

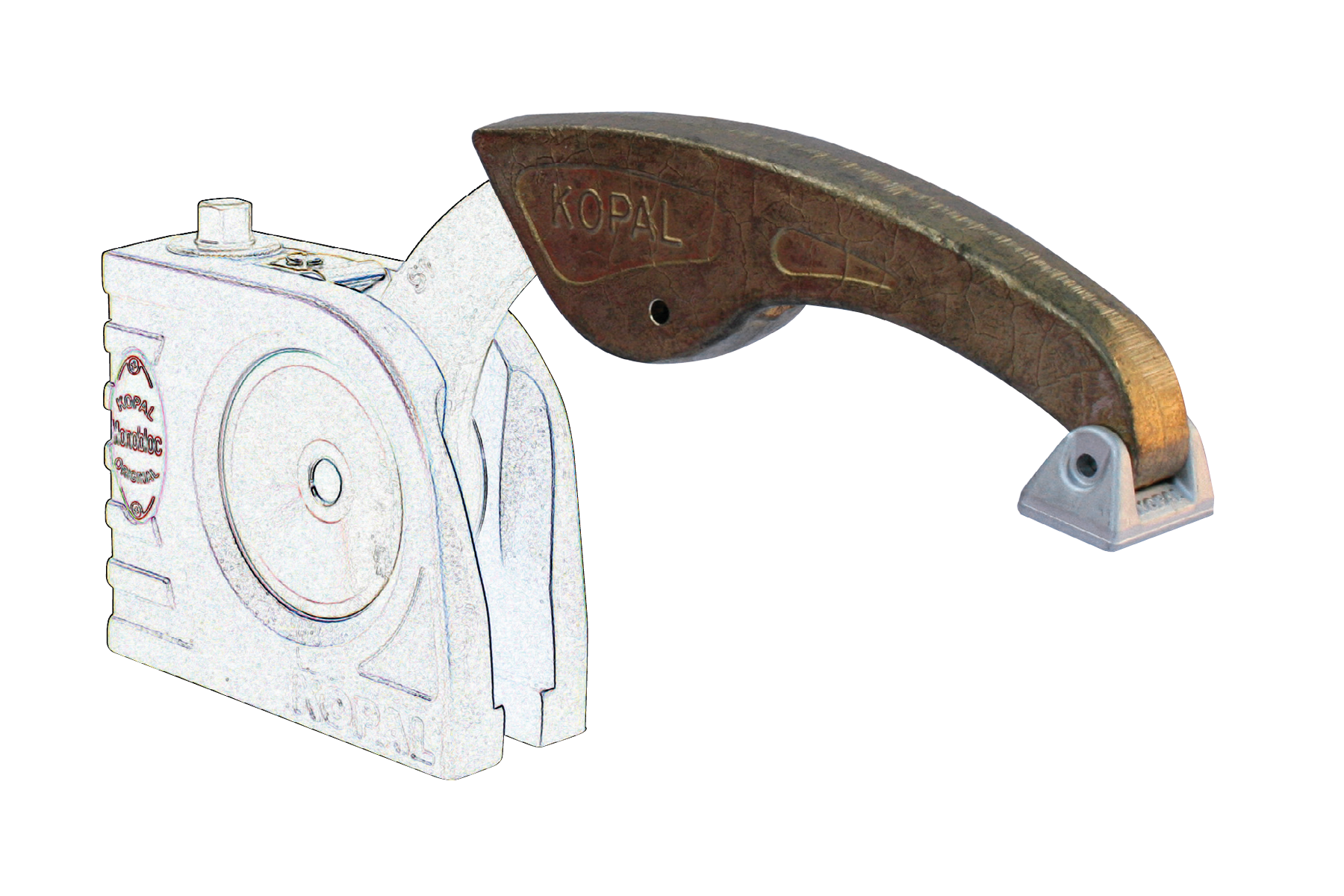

Estensione del braccio di serraggio
- Per Piccolo 54 e Mono 61
- Vite di montaggio: M10 x 32
- Dado per scanalatura a T (inossidabile): M10 x 12

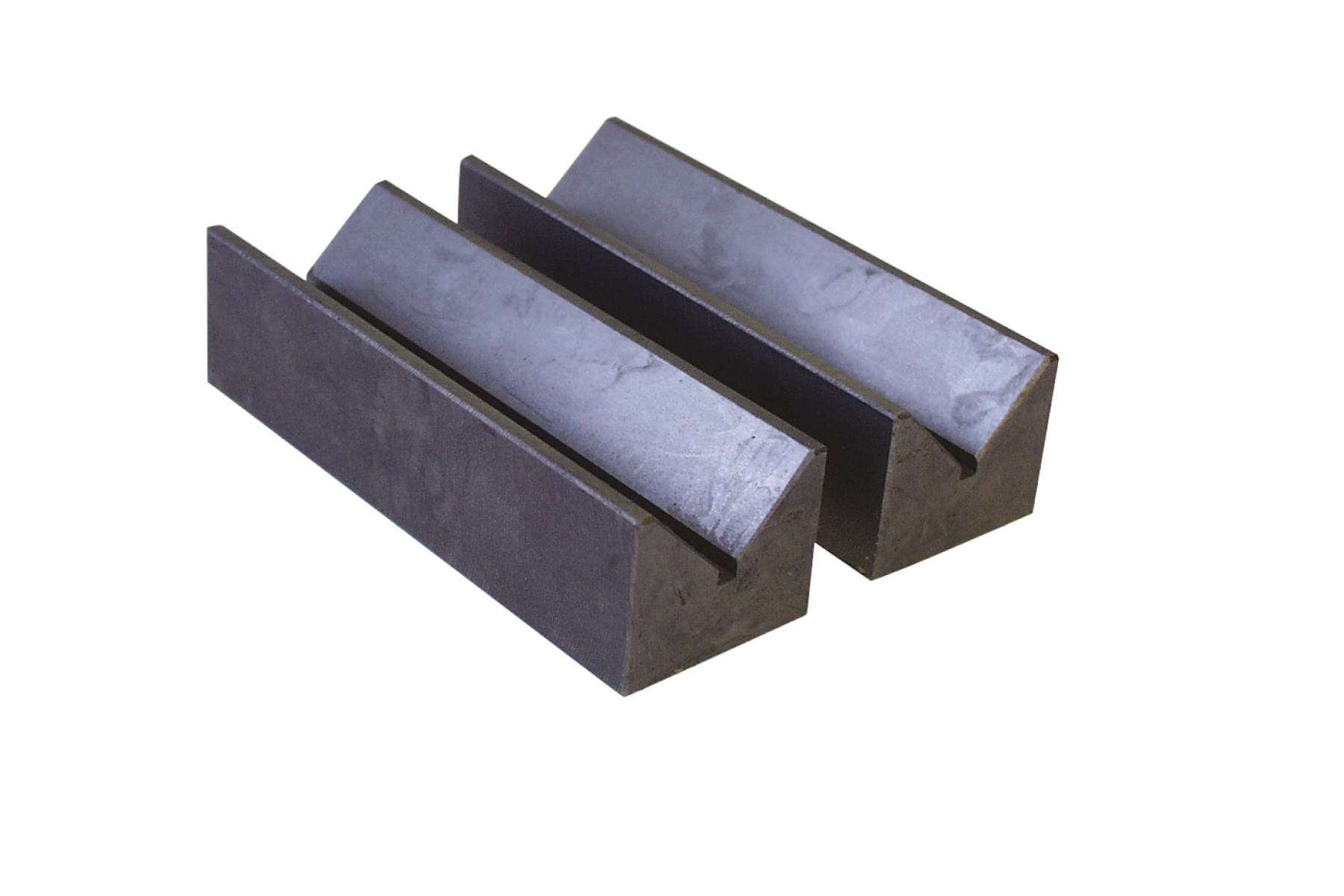

Coppia di prismi
- Prisma a 90°
- Per componenti di Ø 5-50 mm
- Dimensioni (WxD): 50 x 150 mm

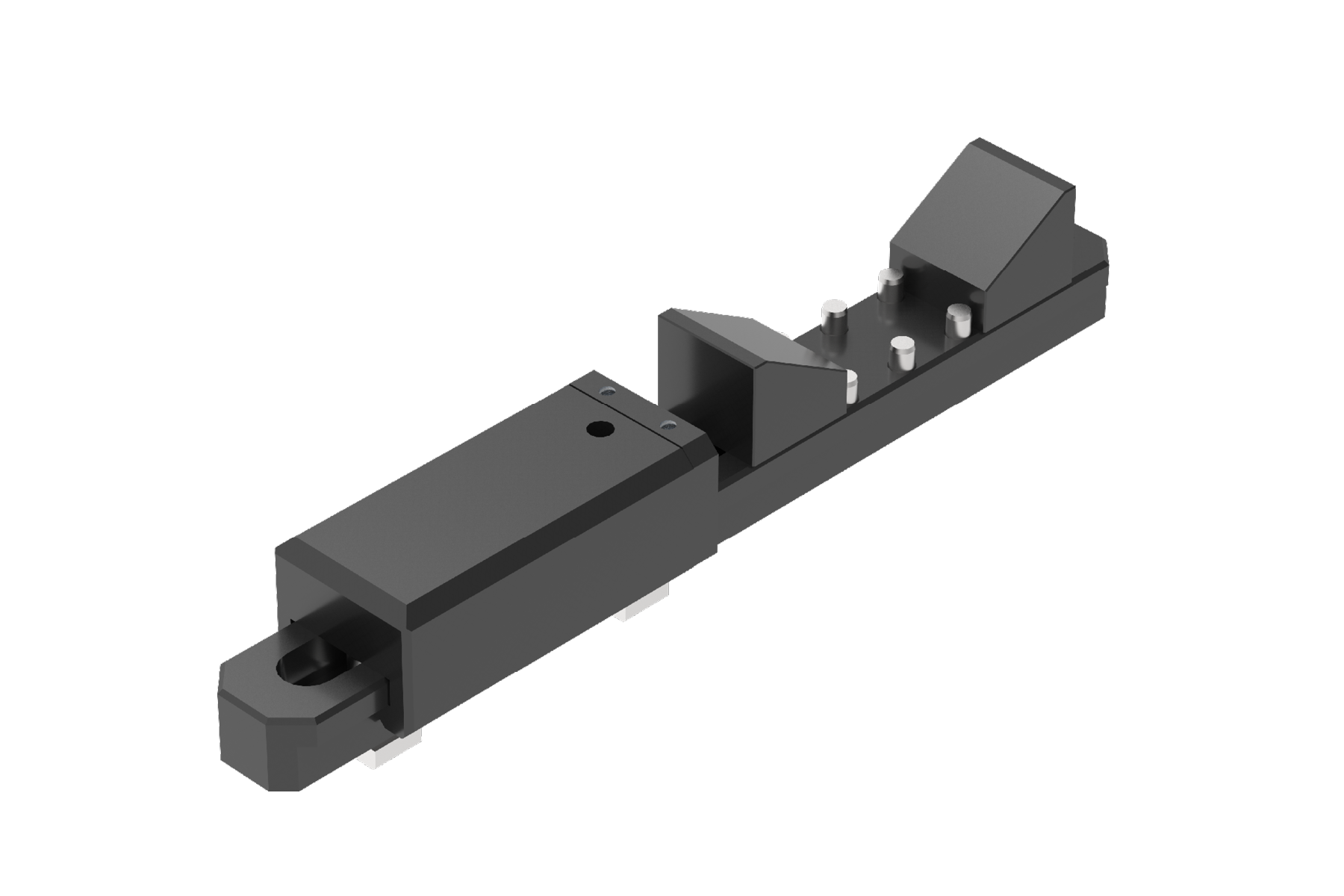

Guida di serraggio
- Base per i tenditori universali Mono, Duo e i tendicatena
- Per alberi di serraggio, alberi motore e alberi a camme
- Supporti per prismi regolabili
- 2 supporti inclinati per le dimensioni dei componenti: Ø 20 - 250 mm inclusi nella fornitura
- La pinza universale è montata su un carrello scorrevole, in modo che il componente possa essere rimosso rapidamente e facilmente
- W x H x D: 350 mm x 56 mm x 50 mm
Moduli di abbinamento
- Mono 61
- Mono 132
- Morsa Duo
- Morsa di bloccaggio della catena
Piastra Easy multifunzionale
- Base per variare l'altezza di Qtool 60 e 80
- Guida di bloccaggio integrata con prisma per morse universali
- Prisma per componenti rotondi (Ø 6 - 37 mm)
- Funzione easy incorporata
- Può essere impostato più volte
- Adatto a tutte le morse universali con dadi a fessura da 12 mm
- W x H x D: 250 mm x 80 mm x 40 mm
Moduli di abbinamento
- Serie Qtool 60
- Serie Qtool 80 / Qtool 80 VARIO
Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.
Taglio perfetto - La strumentazione di QATM
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
