Ispezione delle saldature: Analizzatore ottico Qeye 800

Analisi delle saldature – precisa, rapida e conforme agli standard.

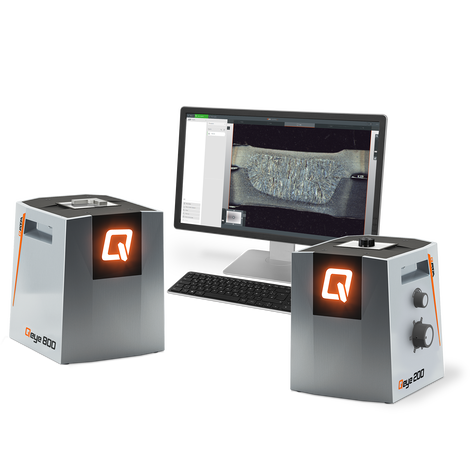

I sistemi di analisi ottica Qeye 200 e Qeye 800 di QATM stabiliscono nuovi standard nel controllo qualità visivo. In quanto macroscopi inversi, consentono l’acquisizione di immagini ad alta risoluzione e la misurazione precisa di cordoni e giunzioni di saldatura, e componenti – direttamente sulla macrosezione. Il Qeye 200 è specializzato nell’analisi di saldature laser complesse – ideale per l’industria automobilistica, l’elettronica e la ricerca e sviluppo nelle tecnologie di giunzione. Il Qeye 800 eccelle nella produzione in serie e nelle prove sui materiali, ad esempio nella carpenteria metallica e nell’impiantistica, dove è necessario valutare in modo affidabile la forma del cordone, la profondità di penetrazione e i possibili difetti. Entrambi i sistemi forniscono risultati riproducibili in conformità agli standard internazionali come la DIN EN ISO 5817, supportati dall’illuminazione intelligente delle aree e dal potente software Qpix Control2 – per laboratori che non accettano compromessi in termini di qualità o produttività.

Video di prodotto

Compact precision for detailed macrosection analysis

Quality inspection of laser welds in the automotive industry

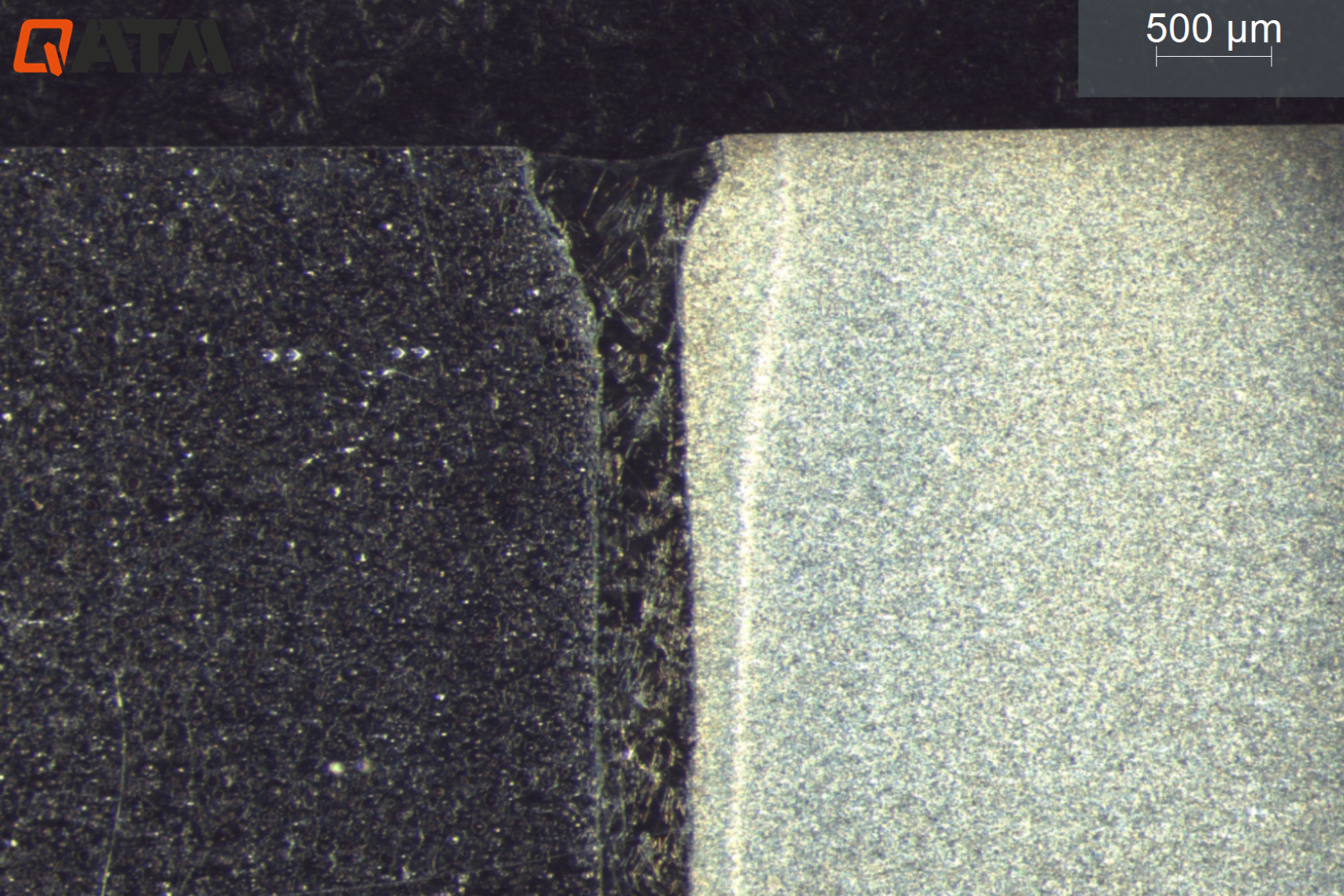

Inspection of delicate welded joints in electronics and precision engineering
Analysis of narrow deep welds in series production
Process monitoring and optimisation in manufacturing
Research and development in the field of laser welding processes

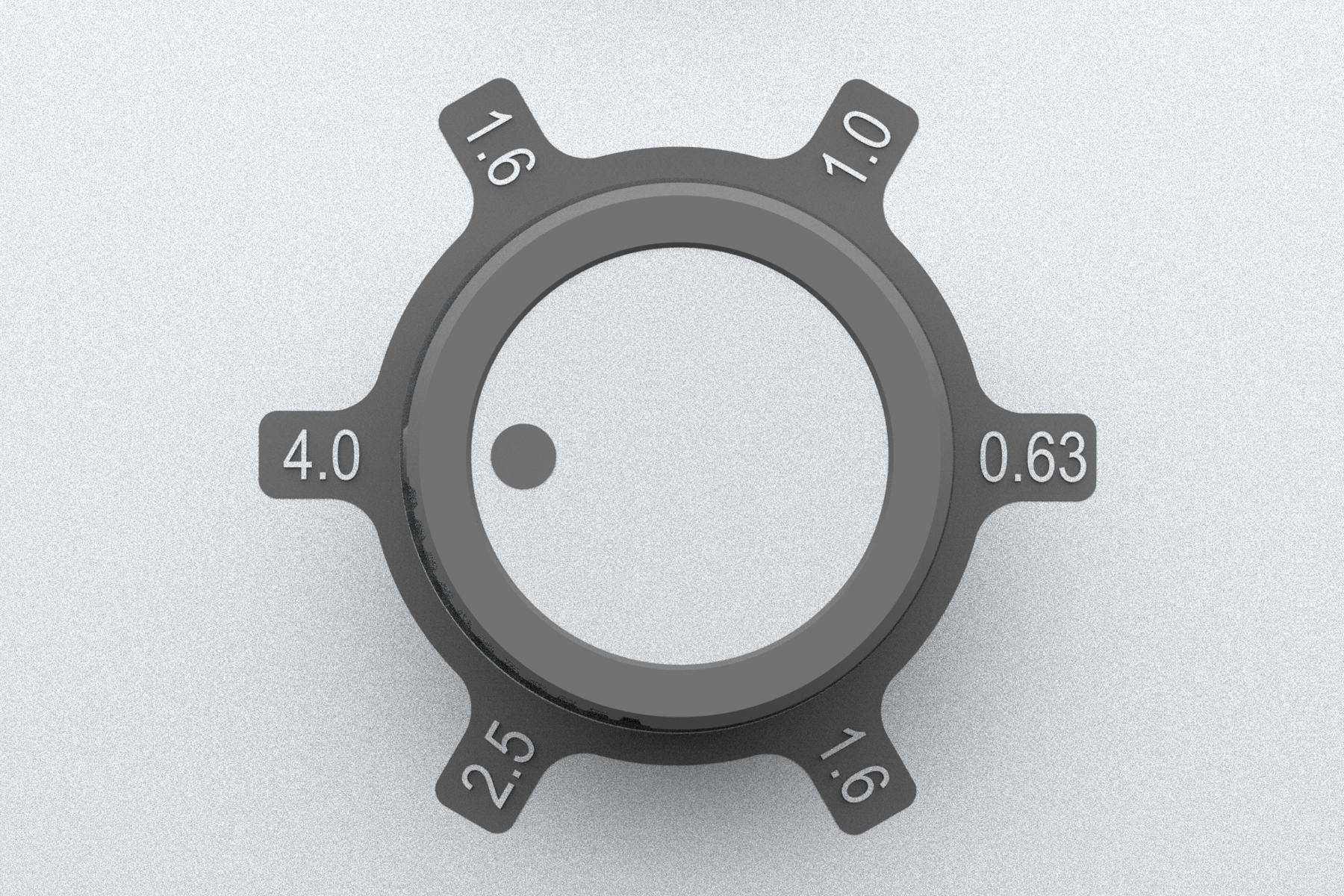

Zoom con rotellina del mouse

Una rotella consente una regolazione pratica e precisa dell’intervallo di ingrandimento. Cinque livelli preimpostati garantiscono un rapido adattamento alle diverse esigenze di osservazione.

14,9 x 11,2 mm
Field of view

9,3 x 7 mm
Field of view

5,9 x 4,5 mm
Field of view

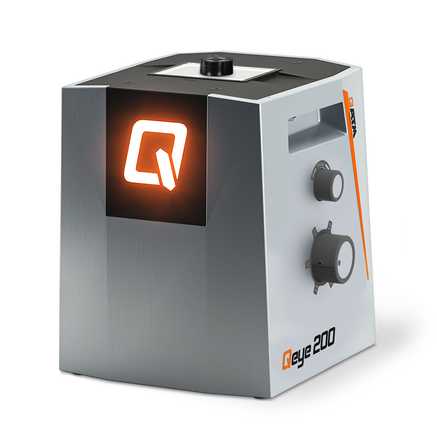

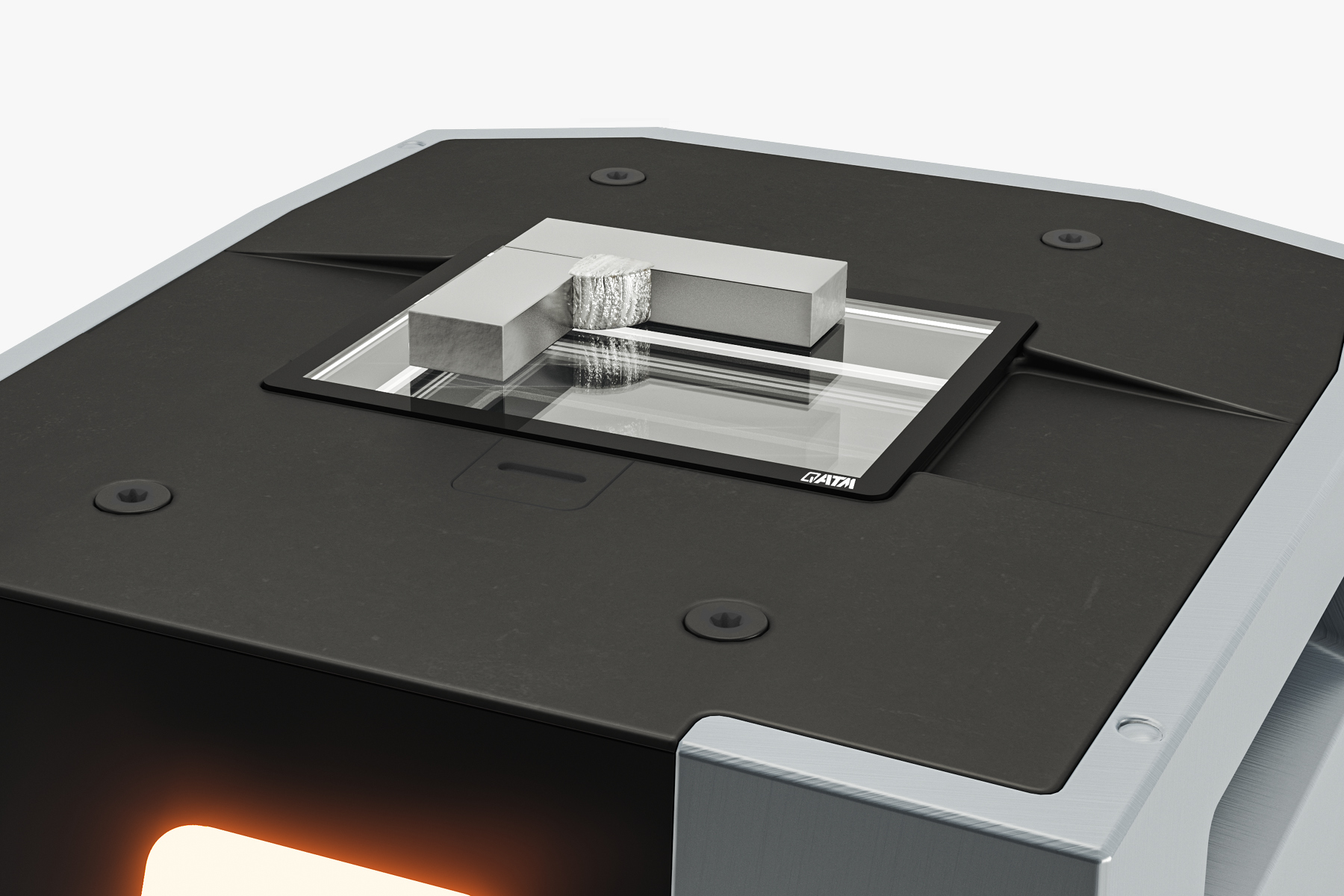

Qeye 200 | 4K Ultra HD Macroscopio coassiale inverso

Sistema acquisizione immagini da 12 megapixel
Livelli di zoom: 0.63x – 1x – 1.6x – 2x – 4x

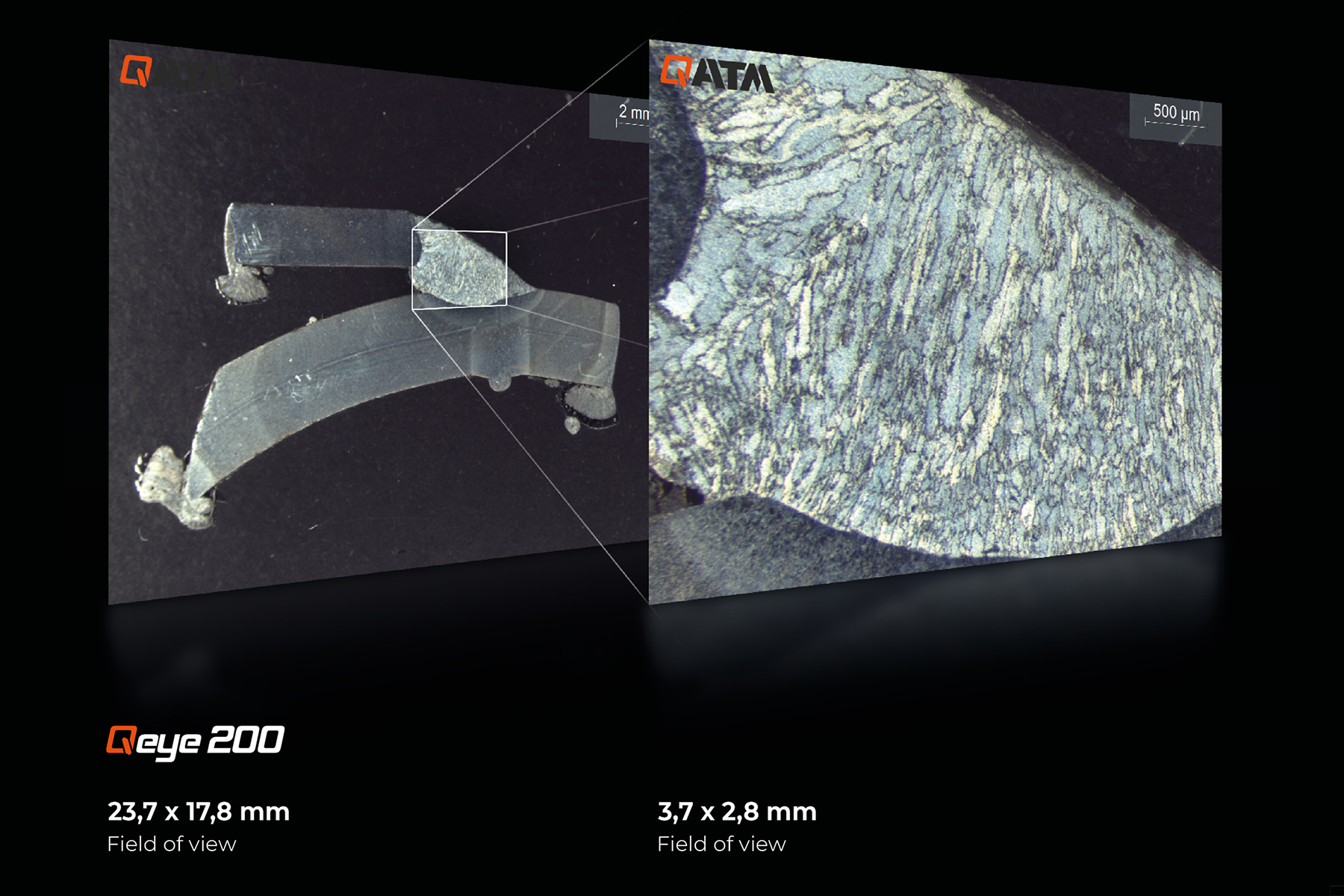

Campo visivo da 23,7 × 17,8 mm a 3,7 × 2,8 mm
Controllo automatico della luminosità integrato
Regolazione manuale di precisione

Precise macro-section analysis for quality and safety

Quality control of welds in series production
Material testing in testing laboratories

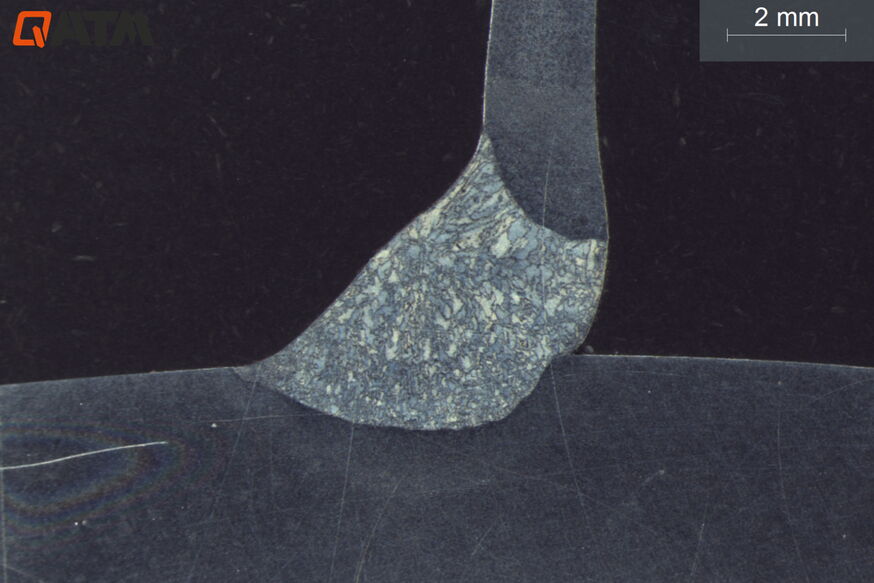

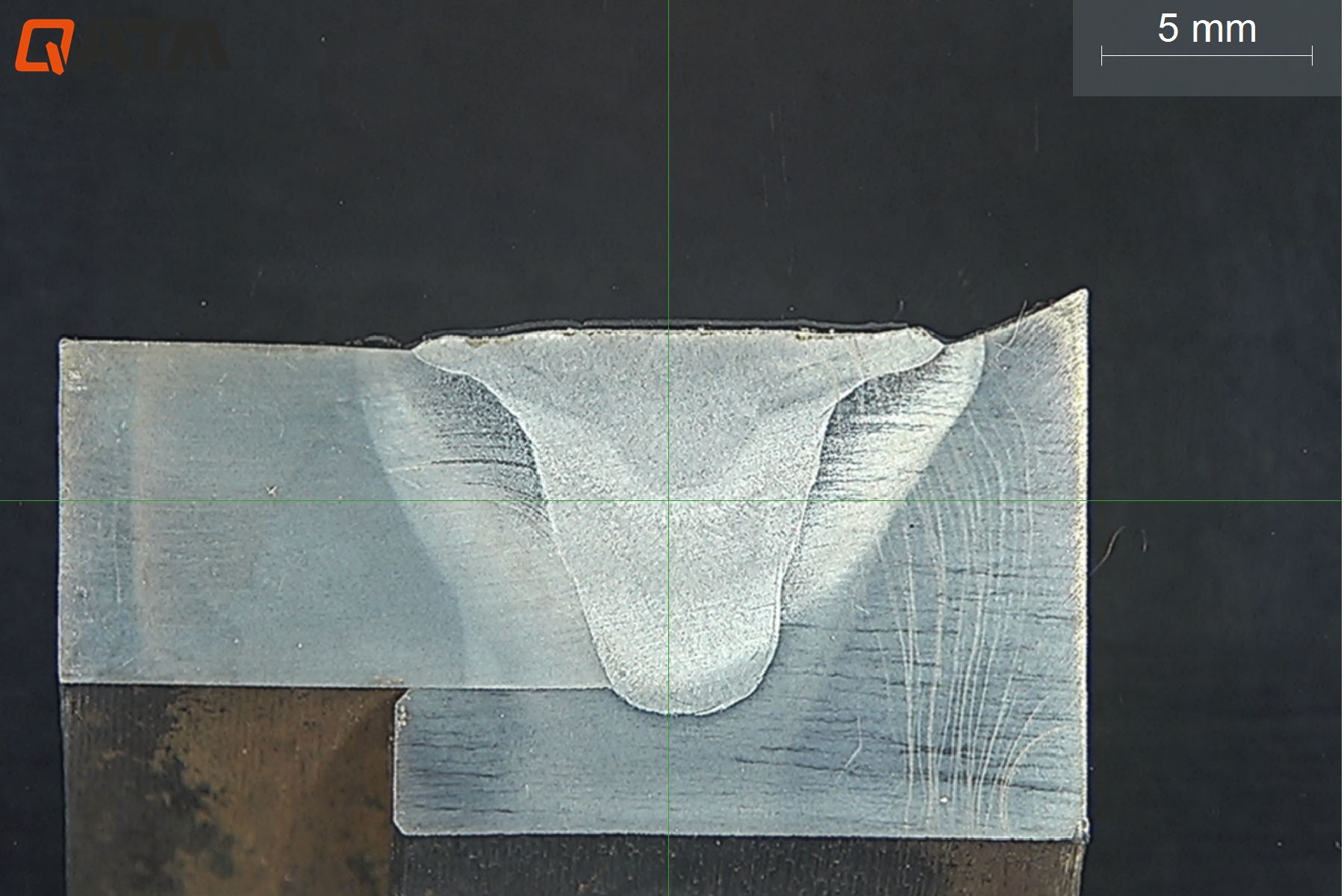

Analysis of weld penetration, weld shape and potential defects
Applications in the automotive industry, steel construction and plant engineering
Research and development in the field of joining technology

Pannello touch programmabile

Il pannello touch può essere programmato con le seguenti cinque funzioni, a seconda delle esigenze: zoom avanti, zoom indietro, spegnere tutte le luci, accendere tutte le luci e avviare l’analisi.

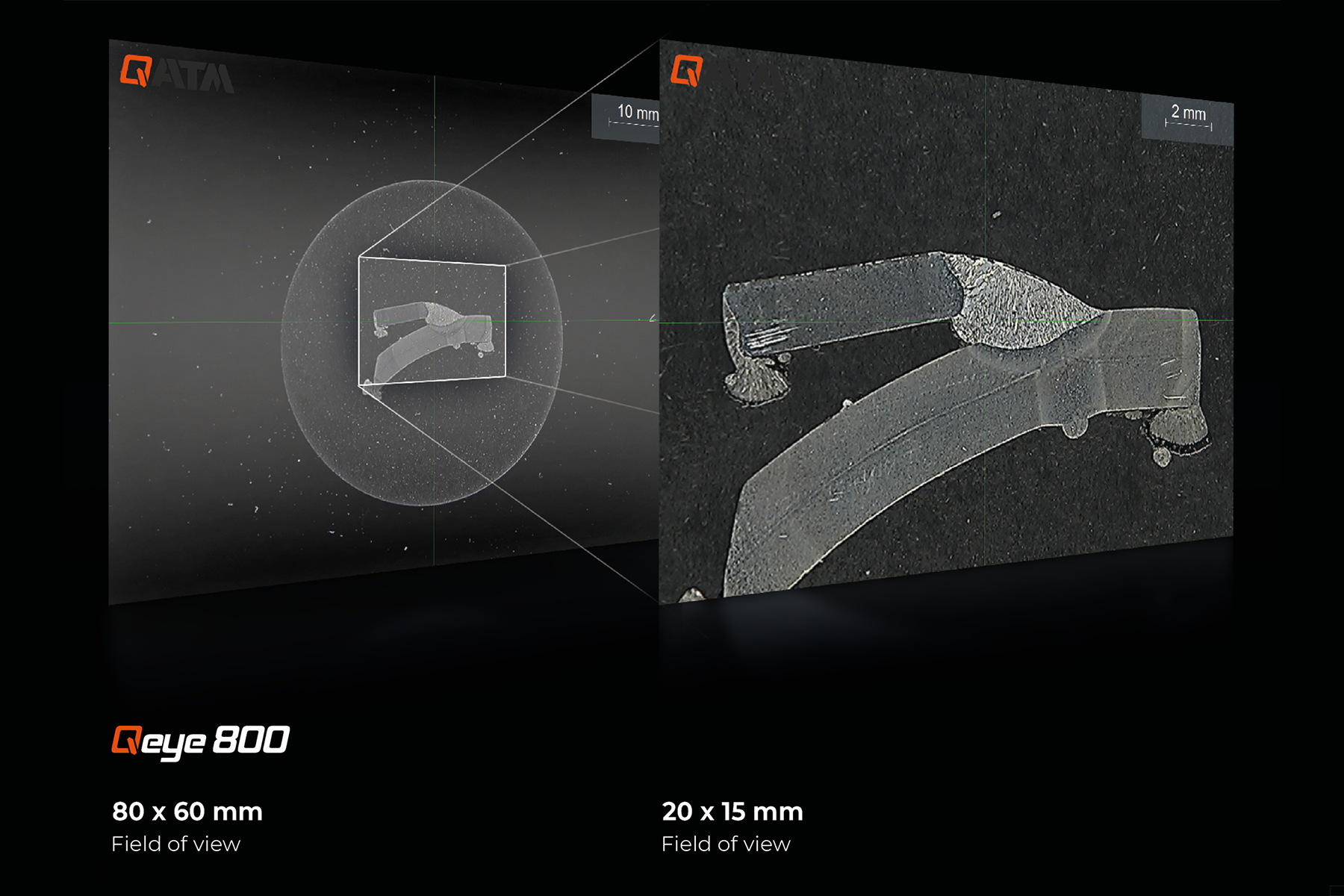

80 x 60 mm
Field of view

40 x 30 mm
Field of view

32 x 24 mm
Field of view

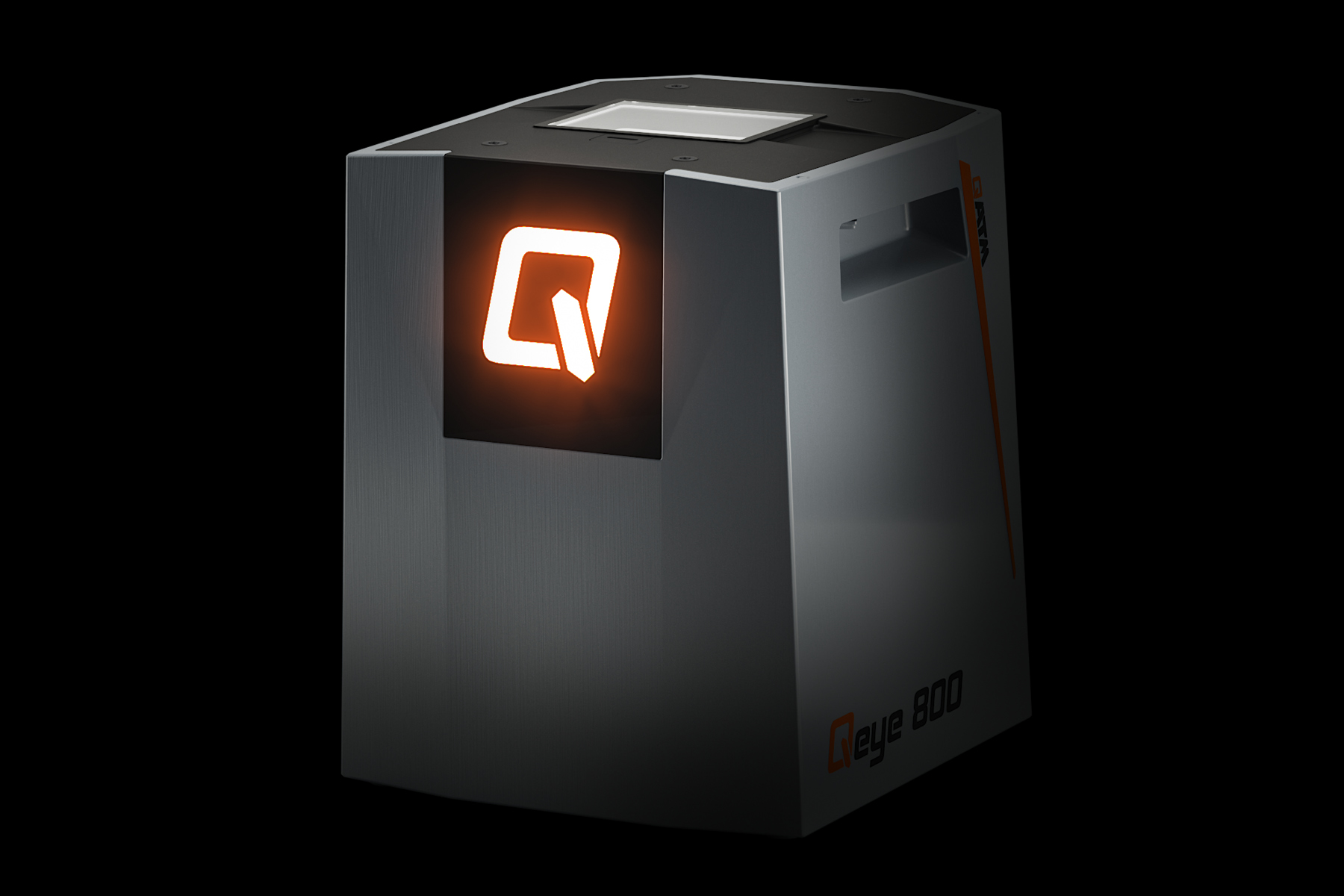

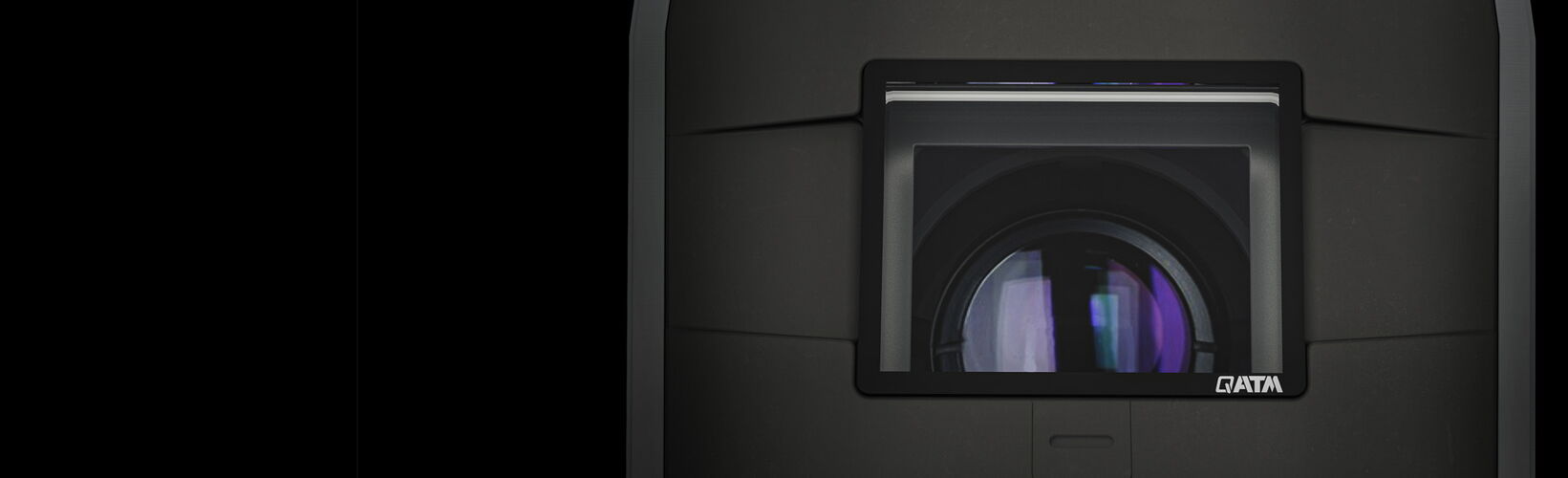

Qeye 800 | 4K Ultra HD Macroscopio inverso

Sistema acquisizione immagini da 12 megapixel
Livelli di zoom: 0.63x – 1x – 1.6x – 2x – 4x
Campo visivo da 23,7 × 17,8 mm a 3,7 × 2,8 mm
Controllo automatico della luminosità integrato
Regolazione manuale di precisione

Aree di applicazione Macroscopia Inversa

Aree di applicazione	Qeye 800	Qeye 200
Saldature macro	✔✔✔	✔
Saldature laser	✔	✔✔✔
Ispezione visiva per difetti superficiali	✔✔	✔✔
Ispezione visiva dei componenti/valutazione dei PCB	✔	✔✔✔

Funzionamento innovativo Vantaggi convincenti

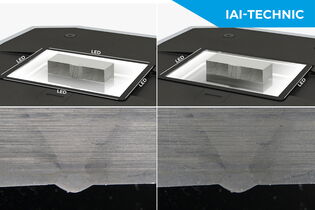

Illuminazione ottimizzata dei campioni

IAI = Intelligent Area Illumination. Il sistema Qeye è dotato di un'innovativa illuminazione dell'area di analisi a LED. Ognuno dei 4 profili di illuminazione (destra, sinistra, anteriore, posteriore) può essere attivato o disattivato in modo fluido e individuale. Questo permette ora un test più veloce e preciso, senza il disturbo di influenze luminose o riflessi di molatura.

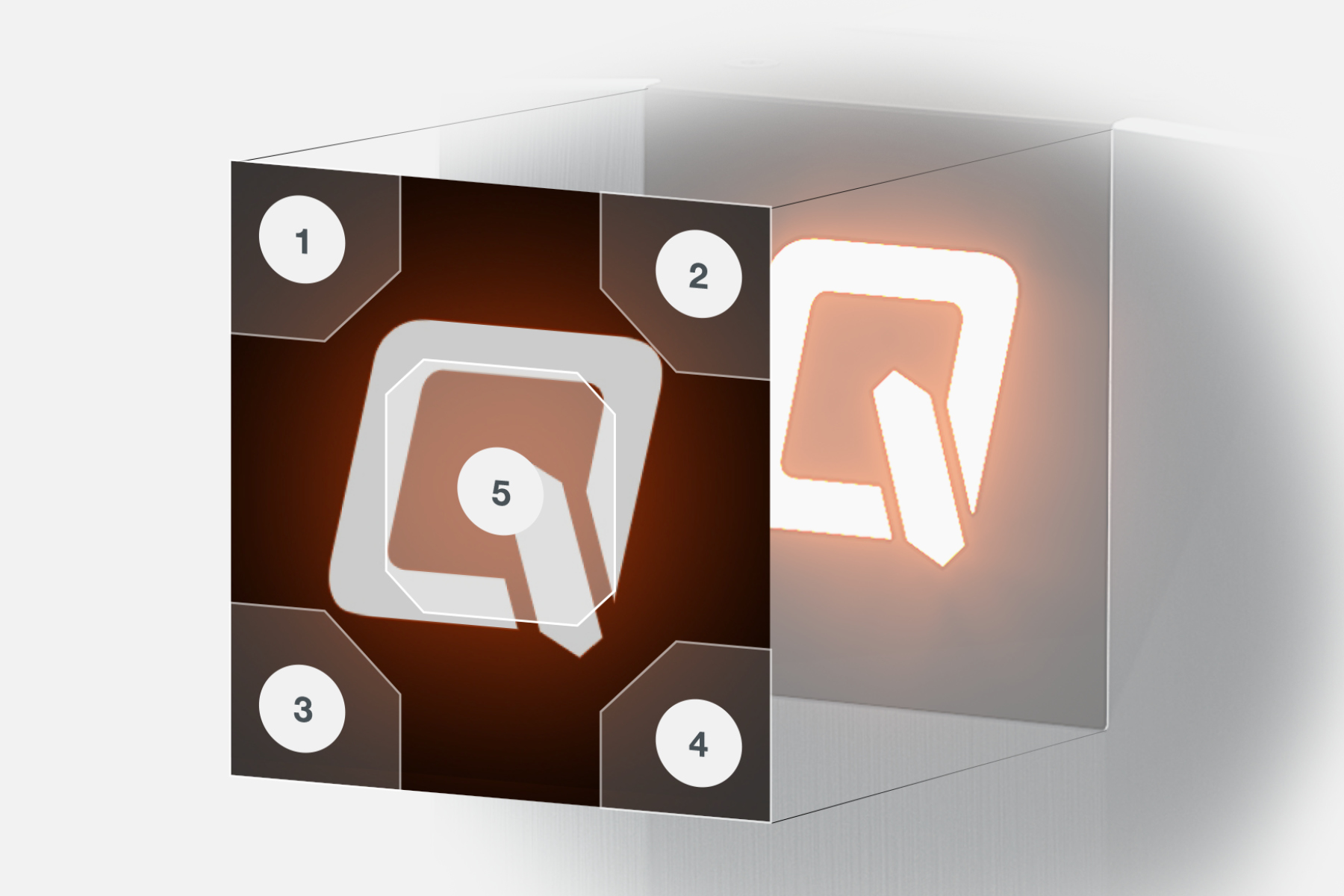

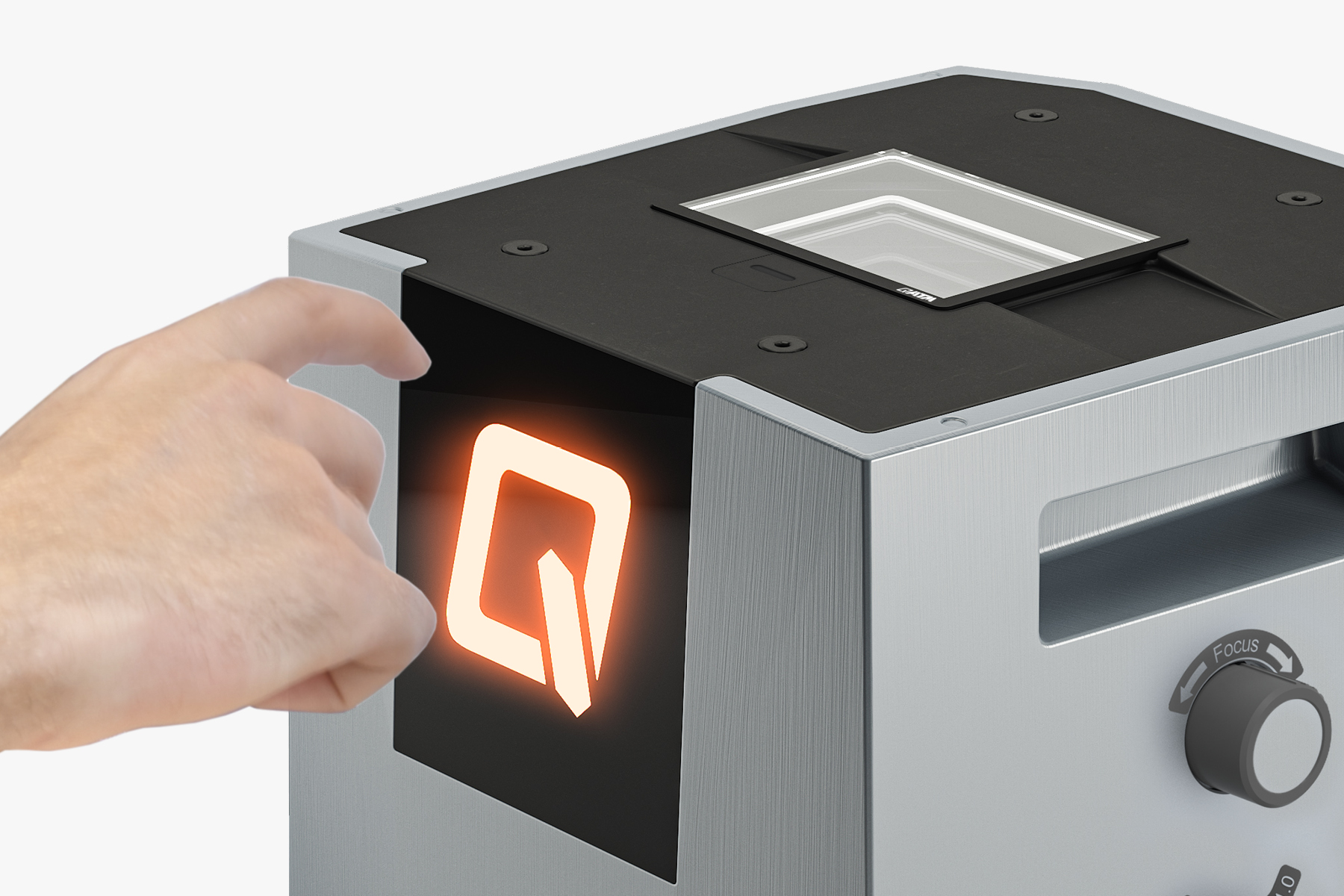

Pannello di controllo tattile

Qeye offre un'impressionante facilità d'uso tramite pulsanti capacitivi liberamente programmabili. Una volta centrato, il Q si illumina per indicare lo stato attuale, e utilizzato per attivare l'imaging. I pulsanti situati negli angoli possono essere configurati per controllare l'illuminazione LED, lo zoom, il campo visivo e la luminosità. Il pannello di controllo soft-touch è reattivo, anche se usato con i guanti.

Qpix Control2

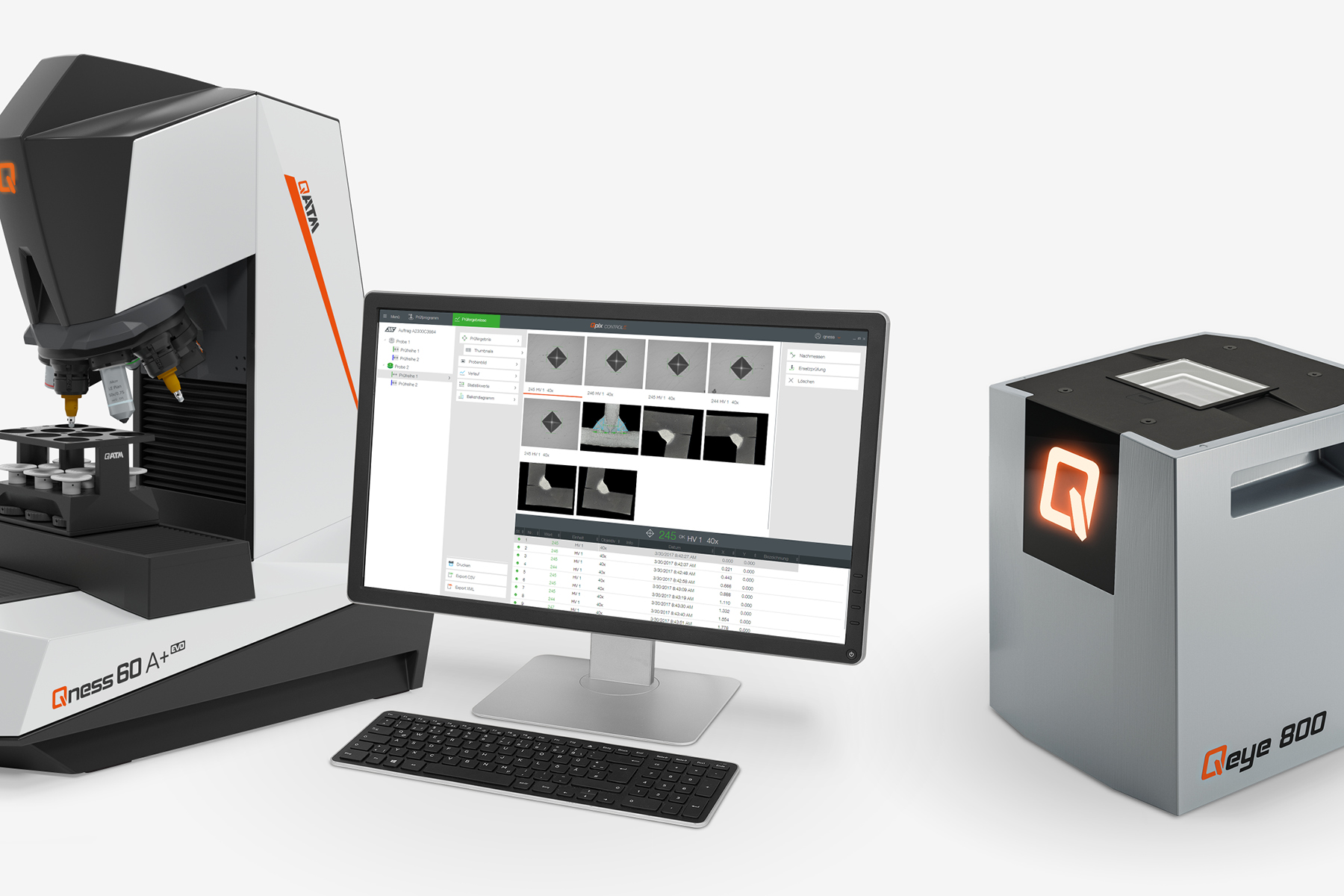

Gestito dal collaudato e affidabile software Qpix Control2. Combinazione di test di durezza e analisi ottica in un'interfaccia utente familiare utilizzando un solo PC. Misurazione e ispezione efficienti dei campioni di saldatura in pochi secondi, immagine dal vivo, Smartview 3D e un sistema di reportistica uniforme per le prove di durezza e l'analisi macro.

Caratteristiche e vantaggi

Qeye fa risparmiare tempo, offrendo analisi e misurazioni dettagliate con la massima precisione. Design industriale moderno e robusto. Sostituzione semplice del supporto in vetro per campioni. Completamente a prova di polvere grazie all’assemblaggio in camera bianca.

IoT - Internet of things The platform for remote access to your devices

All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.

Real-time Monitoring: Monitor your machinery in real time, from anywhere in the world. This data-driven approach empowers you to make informed decisions with ease.
Live Notifications: Be ahead of the curve with immediate alerts and updates. Real-time notifications ensure you stay informed about your equipment's performance, leading to proactive maintenance.
Effortless Backup: Simplify your data protection. Whether you need to back up a single device or an entire fleet, our platform streamlines the process, minimizing downtime and data loss.
Automatic & Free Software Updates: Bid farewell to manual updates! Verder Scientific IoT ensures your customers' machines are consistently equipped with the latest software, optimizing performance and reliability.

Per saperne di più sulla piattaforma IoT di Verder Scientific

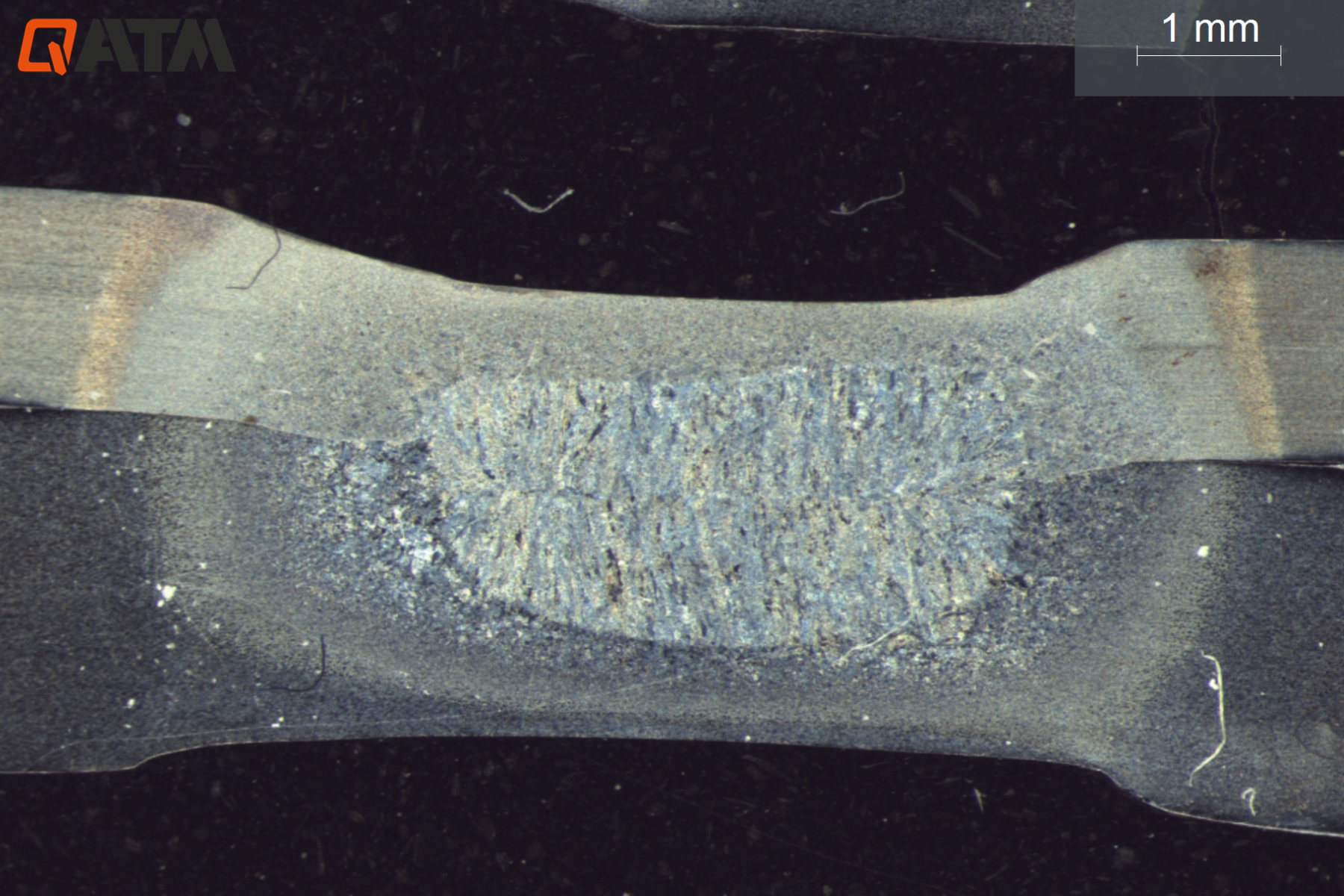

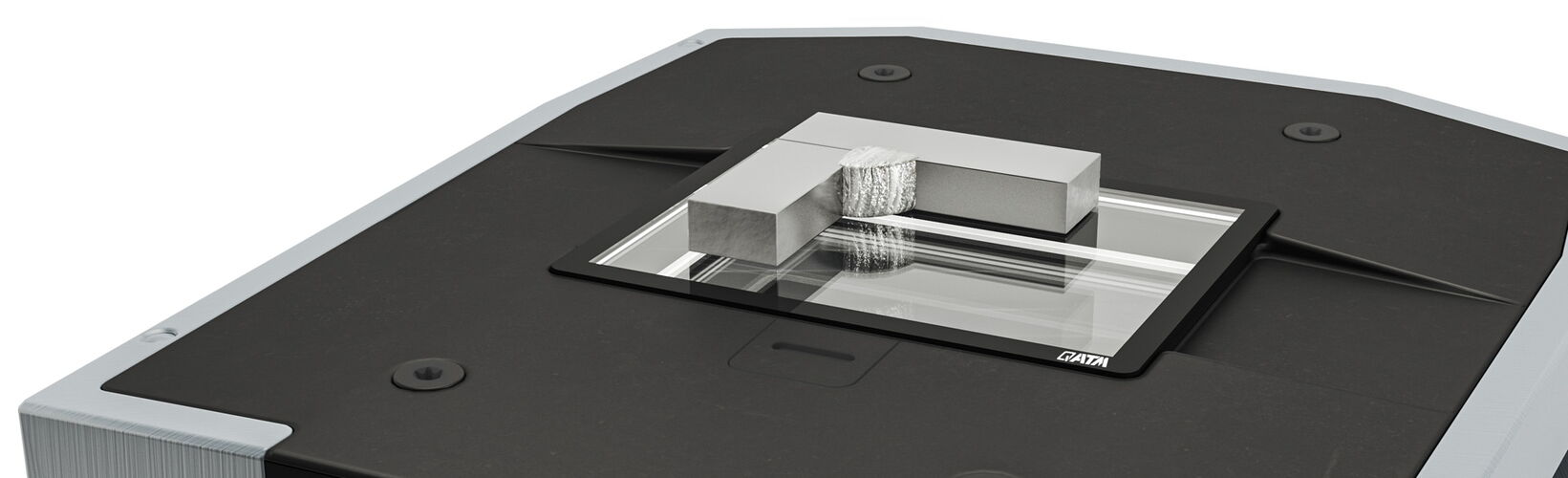

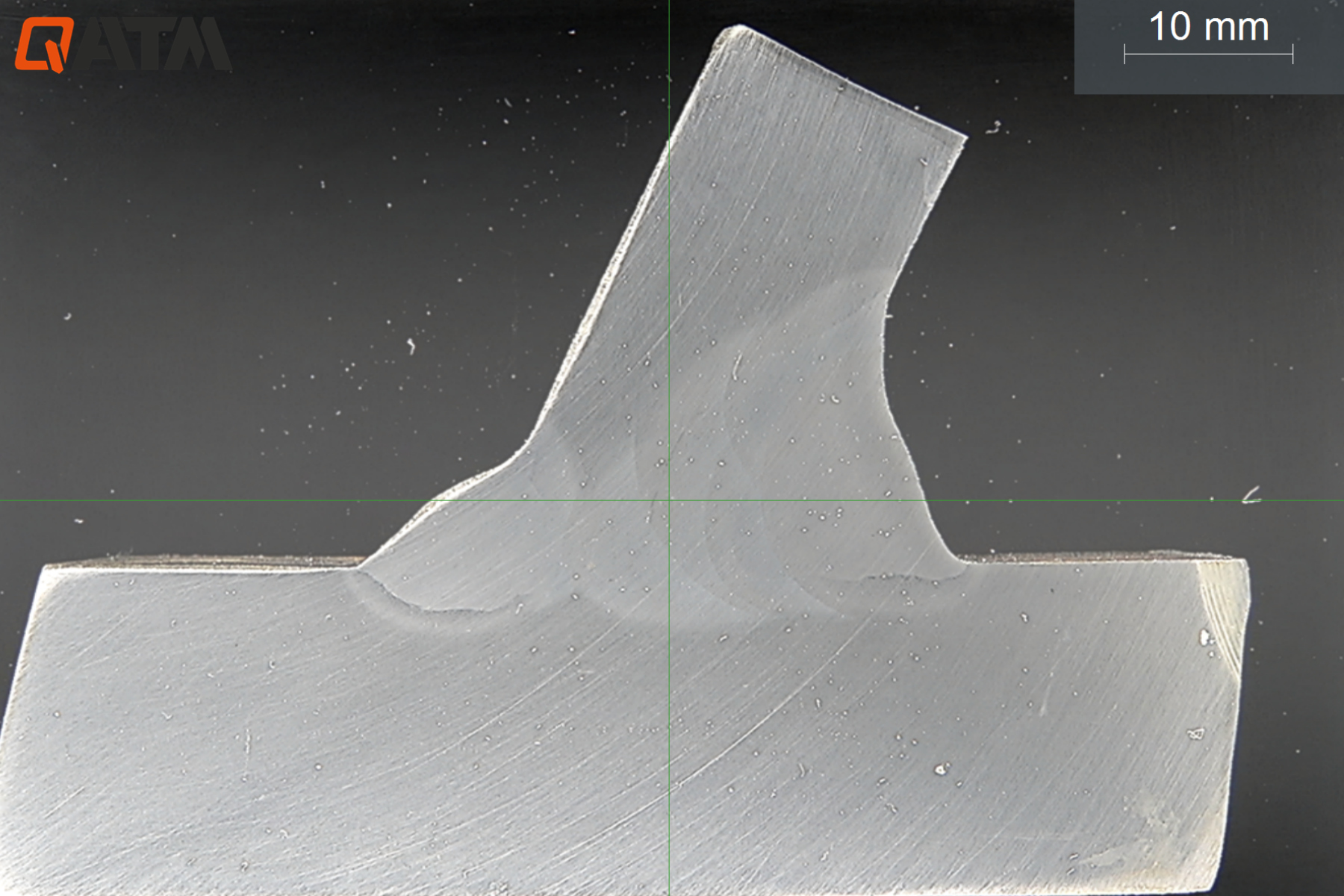

Campioni di saldatura

Qeye garantisce un'ispezione veloce, semplice, precisa e standardizzata delle saldature e visualizza tutte le irregolarità. La documentazione delle anomalie può essere aggiunta a una misurazione in qualsiasi momento. L'uso di sistemi di template nel reporting assicura una ripetibilità e un'affidabilità illimitata e precisa per quanto riguarda le procedure di ispezione delle saldature, le sequenze di misurazione e i valori limite.

Applicazioni Vantaggi dell'esperienza pratica

{{LL::products.qeye_800.applications.metering_tools.hl]}

Strumenti di misura precisi assicurano la misurazione facile e veloce dei campioni di saldatura. Lunghezze, angoli, cerchi, poligoni per il calcolo dell'area o del perimetro. Zoom e luminosità possono essere calibrati individualmente.

Cuciture di saldatura

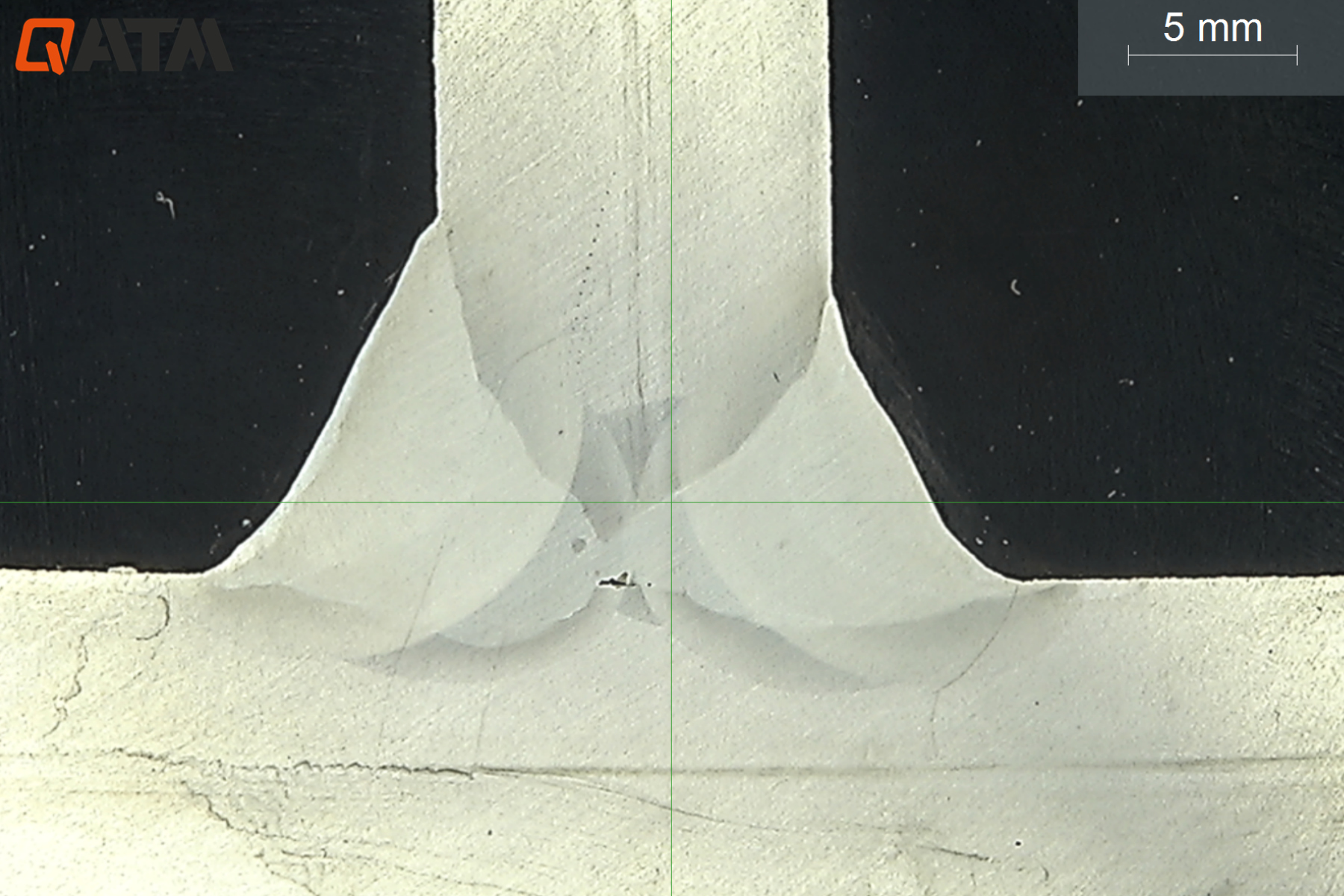

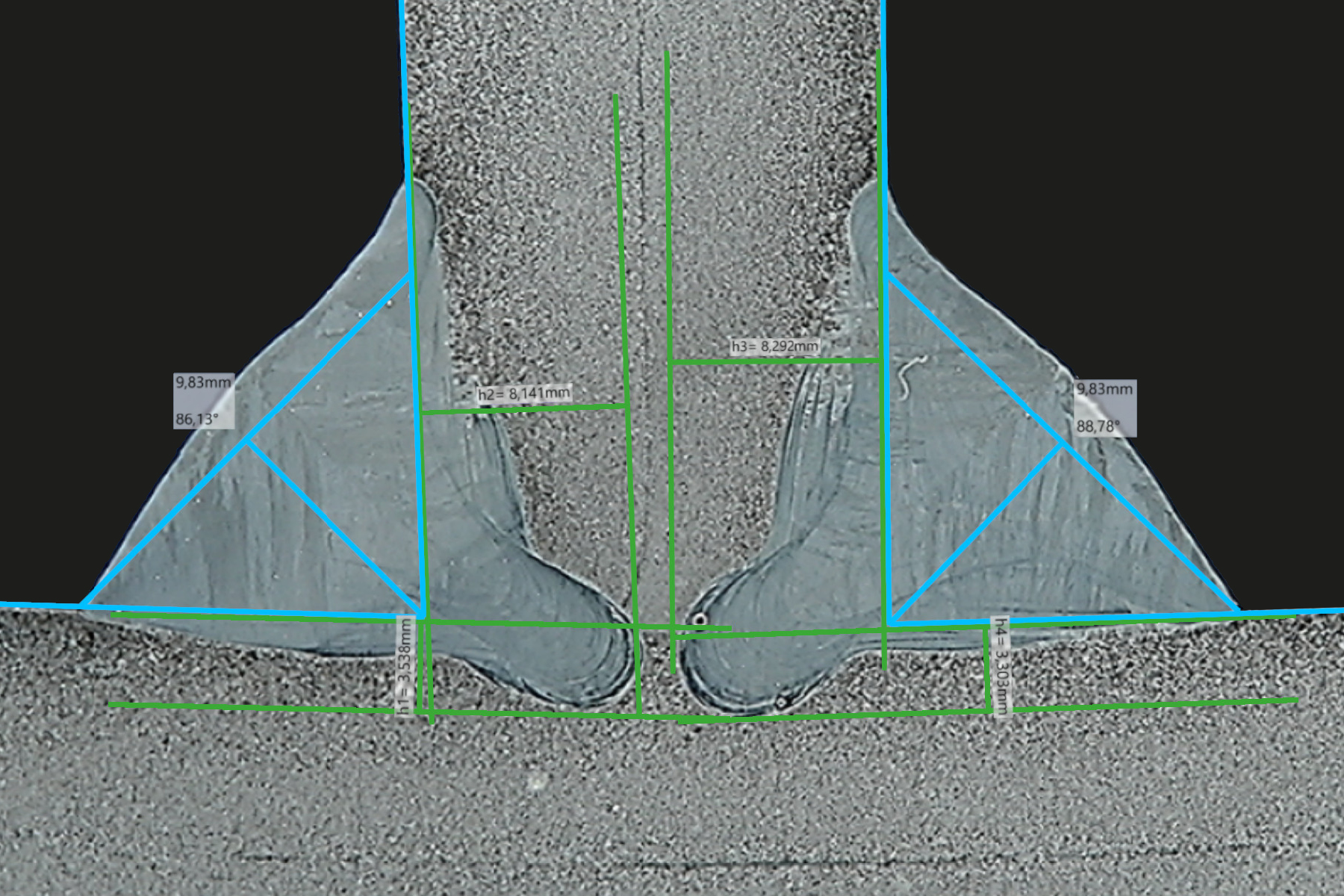

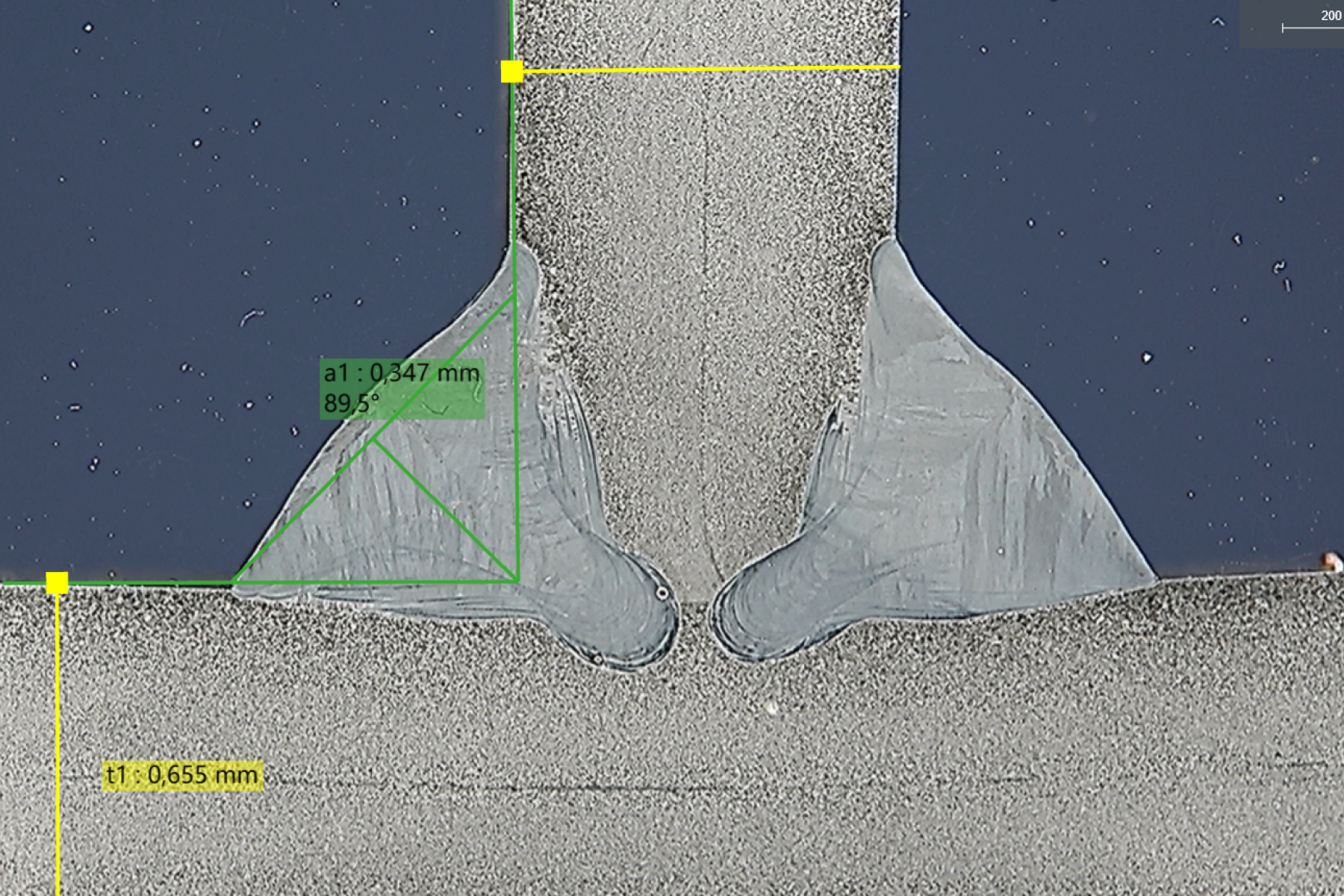

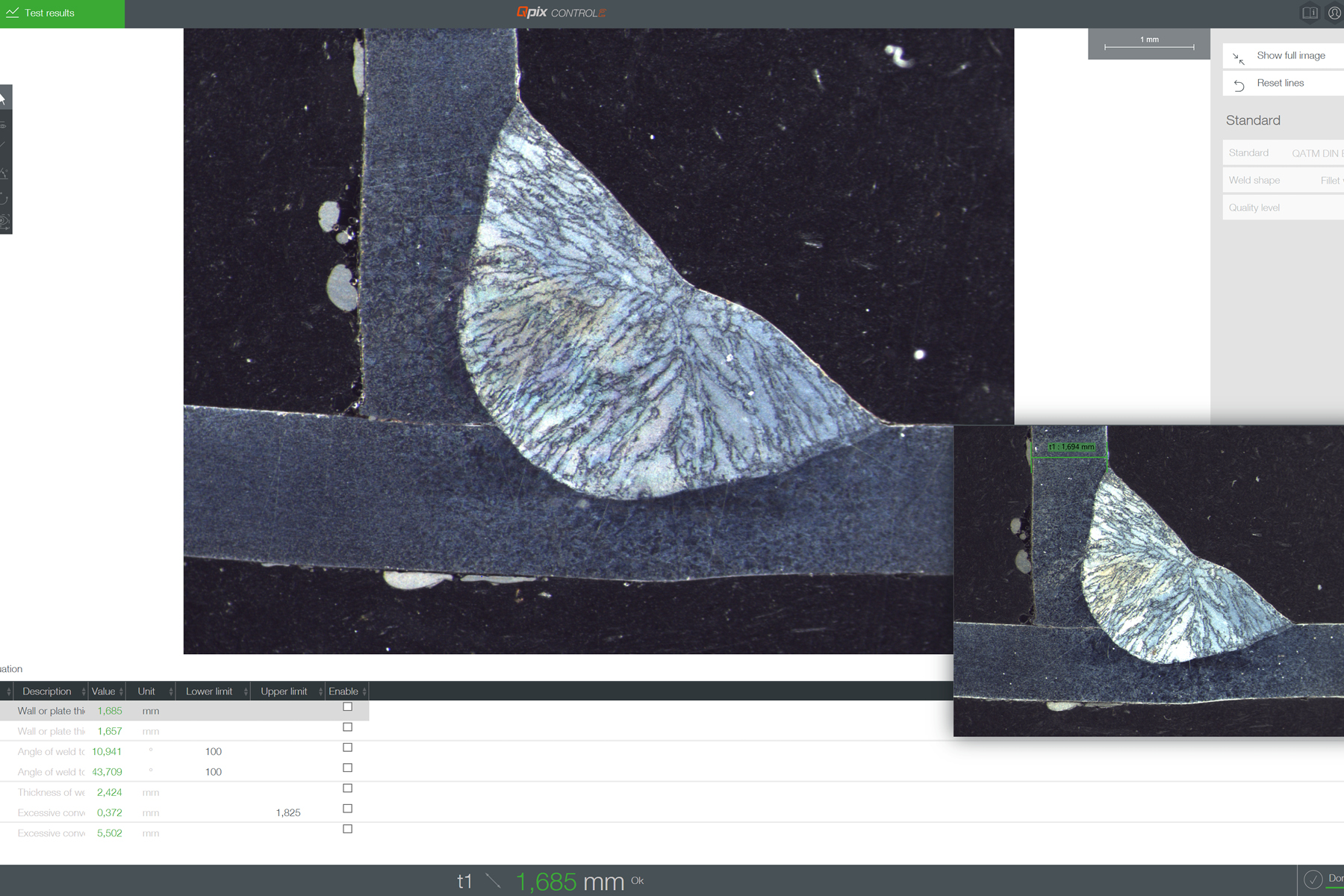

Misurazione della saldatura a filetto con una gamma completa di strumenti di misurazione ad azionamento intuitivo

Facile regolazione delle linee di misura
Valutazione della qualità della saldatura
Note registrabili

Modalità template con immagine di riferimento

I template personalizzati del cliente possono essere salvati insieme a un'immagine di riferimento della misurazione e richiamati in qualsiasi momento. Elementi di misura predefiniti e il catalogo standard QATM sono inoltre preinstallati nel sistema.

Aggancio automatico delle linee di misura

Diverse linee di misura possono essere collegate tra loro singolarmente e allineate con precisione l’una rispetto all’altra. Ciò consente di eseguire operazioni di misura complesse in modo strutturato ed efficiente.

Attrezzatura di prova conforme agli standard

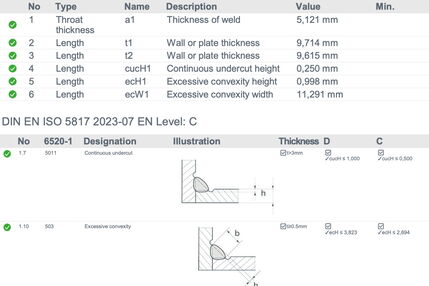

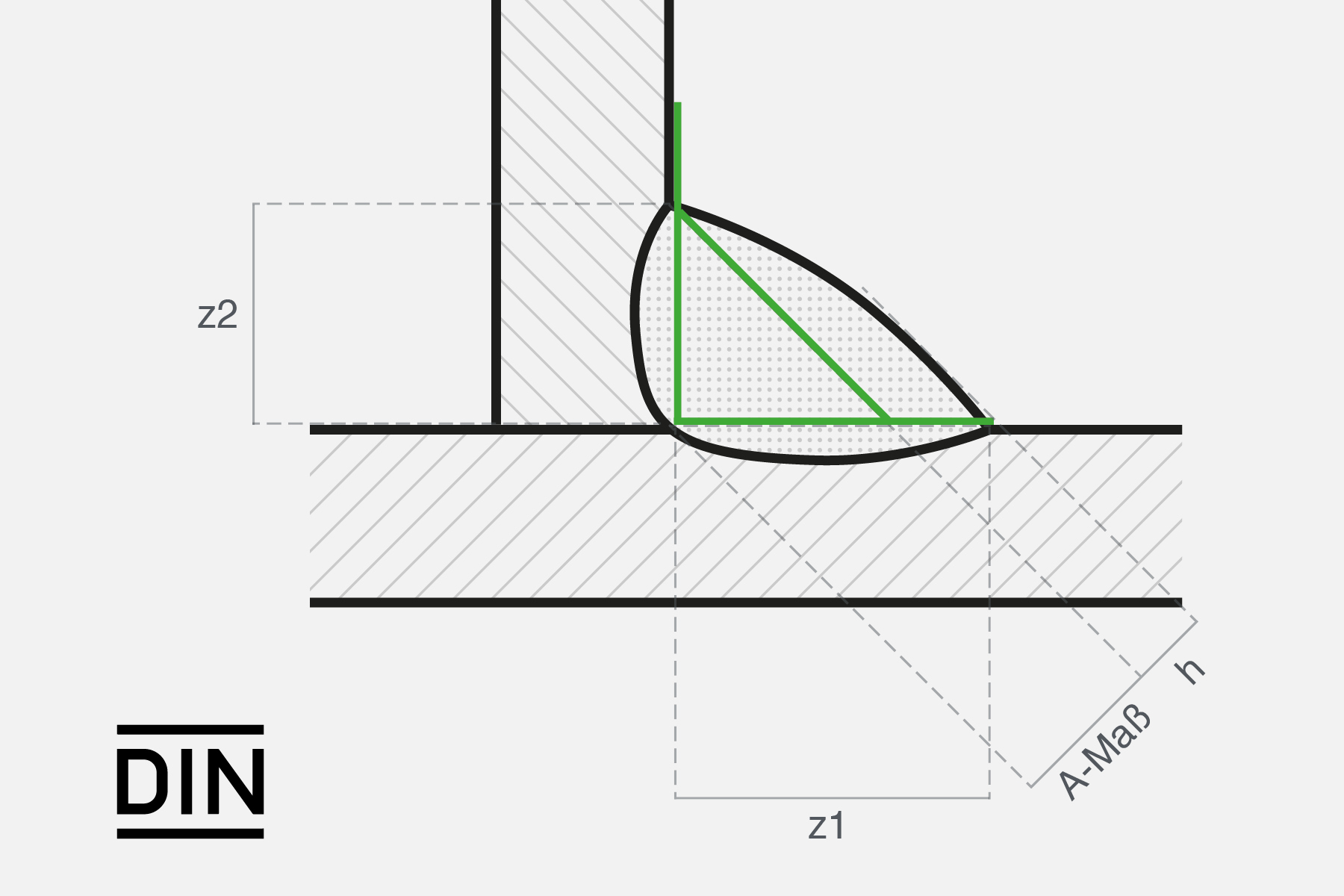

Tutti gli strumenti di misura necessari sono, naturalmente, una componente di base del software per le ispezioni delle saldature secondo la norma DIN EN ISO 5817. Per esempio: la dimensione A, la profondità di bruciatura, i limiti di valutazione e un rapporto di ispezione conforme alle norme.

Industria 4.0 Attrezzato per oggi e per domani

Gestione professionale dei dati

Approfittate di una gestione dei lotti strutturata in modo chiaro, dell'uso efficace di template di vari progetti di test, di risultati di misurazione ben organizzati e di tutte le informazioni sul lavoro in background. Una volta creati, i modelli ricevono tutte le informazioni necessarie sui campioni di prova, compresi i metodi di prova, le designazioni e le informazioni sul campo utente.

Funzioni di esportazione automatica

Molte funzioni di esportazione di livello professionale sono integrate di serie nelle soluzioni Qness. I dati grezzi vengono esportati in CSV/TXT e XML, le esportazioni di report in MS Word, Excel, PowerPoint e PDF - come questioni specifiche per ogni parte o come esportazioni individuali. Tutte le configurazioni di esportazione possono anche essere memorizzate individualmente per i modelli.

Lettore di codici a barre/QR code/DMC

Le piattaforme software Qpix supportano l'uso di lettori di codici a barre e QR code, semplificando i flussi di lavoro per gli ispettori e prevenendo gli errori degli operatori. Il caricamento dei dati di intestazione è semplice (standard), e i lettori possono essere completamente integrati per selezionare automaticamente i modelli o recuperare i dati da sistemi di livello superiore (opzionale).

Qconnect

Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione seriale, alle interfacce XML aperte (bidirezionali) e alle soluzioni plug-in predefinite, come il QDAS Plug-In+, fino alle soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.

Soluzione di sistema completamente integrata

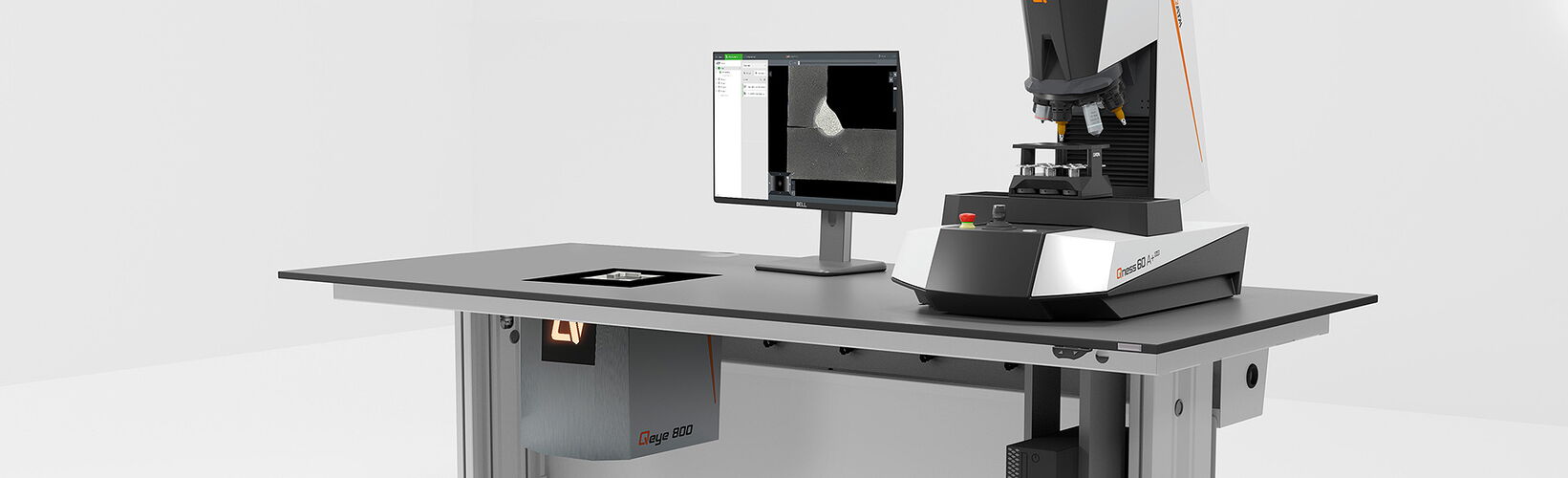

Il nuovo Qeye può anche essere integrato in un tavolo da laboratorio di prova. Adattato alle esigenze individuali, regolabile in altezza e disponibile opzionalmente con un durometro per ogni laboratorio.

Applicazioni Valutazione standard delle saldature

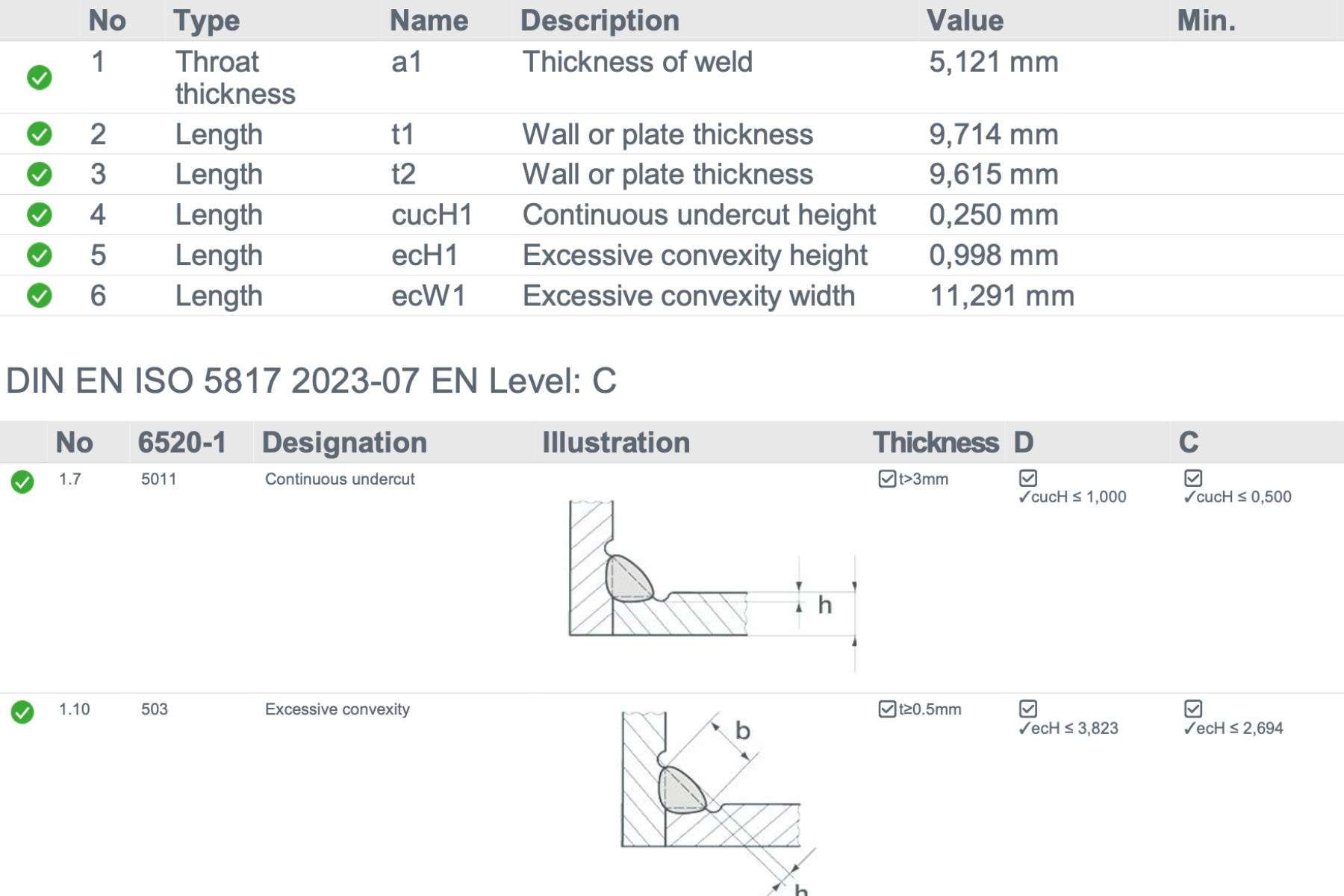

Valutazione delle saldature conforme agli standard – strutturata e completamente documentata. I sistemi Qeye supportano l’intero processo di ispezione: dalla configurazione personalizzata dei propri standard di controllo direttamente nel software, all’identificazione sistematica delle irregolarità secondo la norma DIN EN ISO 5817, fino alla generazione di un report di ispezione completo, pronto per la stampa e comprensivo dei gruppi di valutazione. In questo modo si garantisce che ogni controllo soddisfi i più elevati standard – in modo tracciabile e conforme ai requisiti di audit.

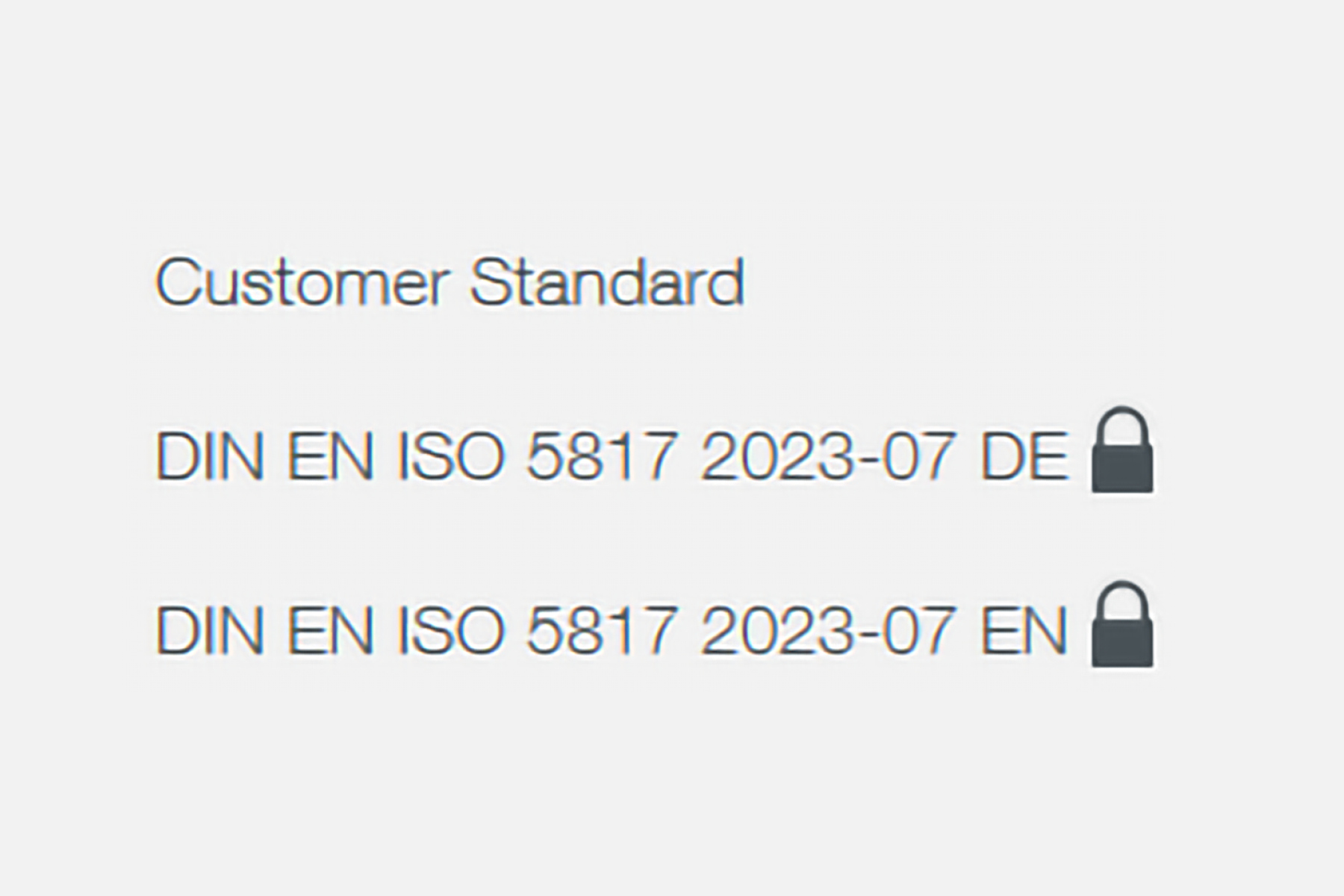

Creare standard personalizzati

Standard di progettazione esattamente come li desideri – direttamente all’interno del nostro software. Questo ti consente di implementare gli standard in modo efficiente e adattarli in modo flessibile alle tue esigenze specifiche.

Identificazione delle irregolarità

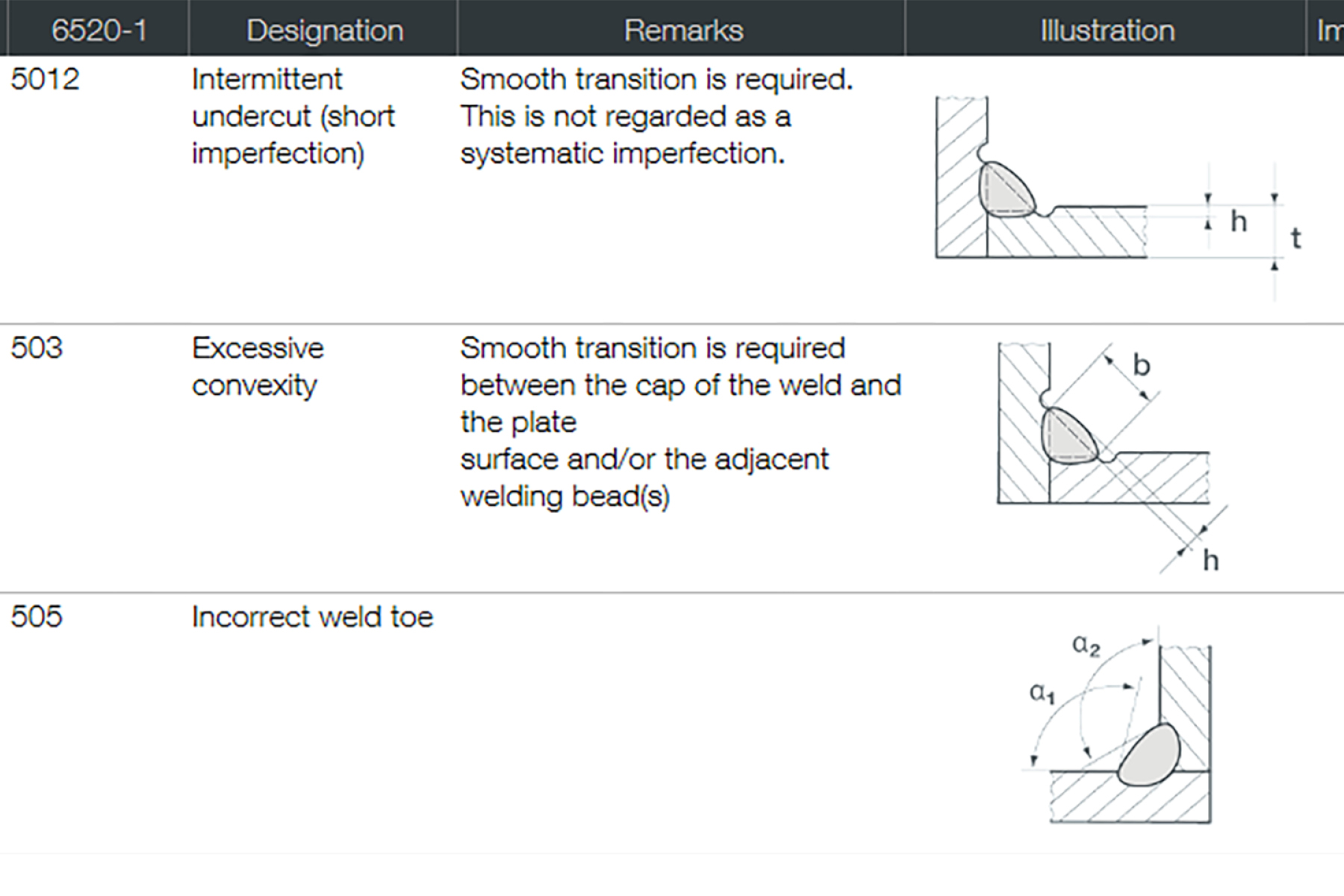

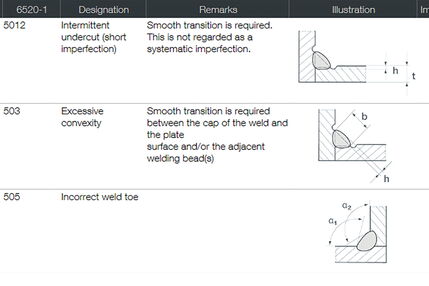

Una volta completata l’analisi, eventuali irregolarità possono essere valutate in conformità alla norma DIN EN ISO 5817.

Report di prova standardizzato

Per garantire una documentazione completa, tutti i risultati possono essere inclusi in un report di test completo, comprensivo dei gruppi di valutazione.

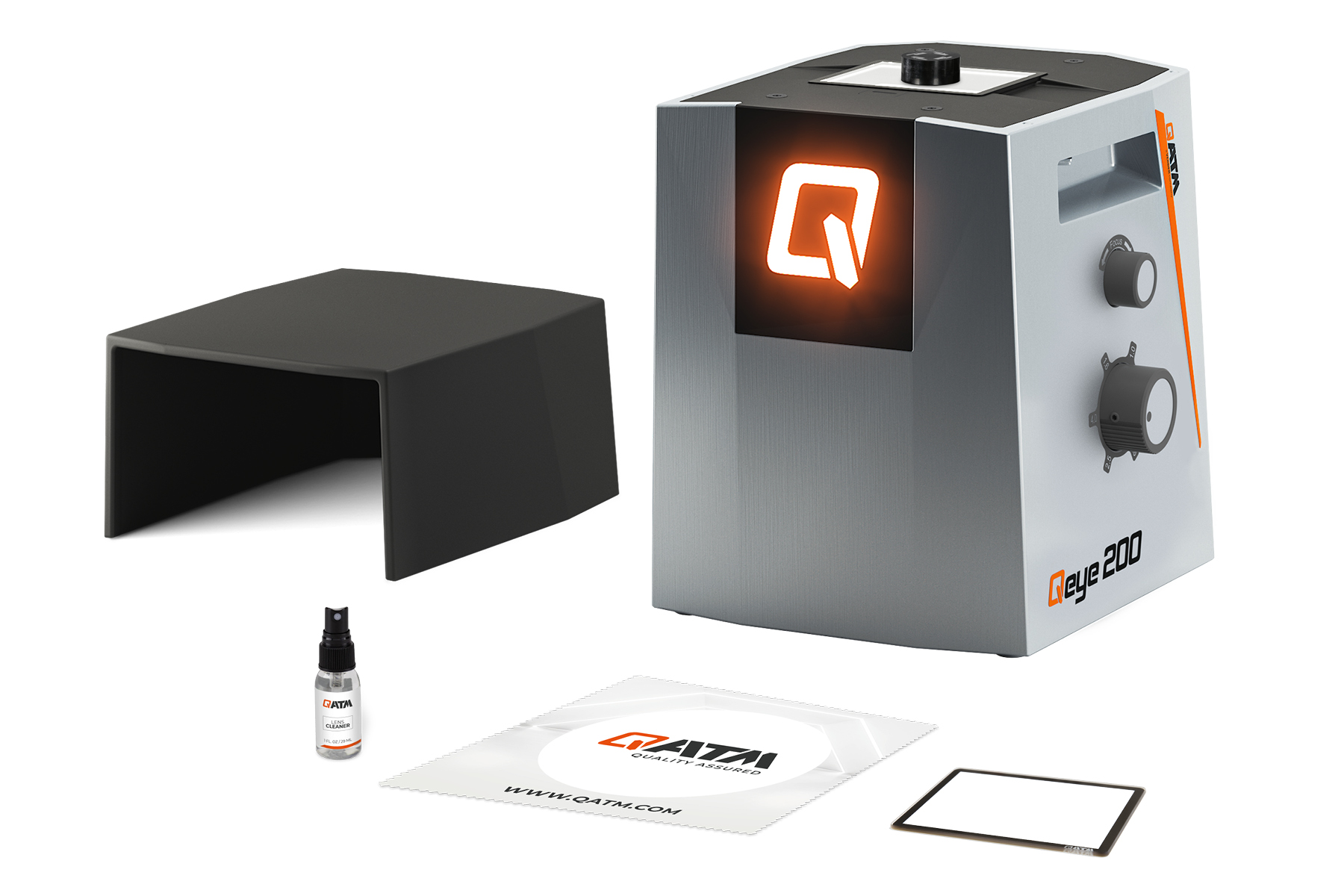

Accessori e strumenti Preciso, pulito e senza compromessi

Portacampioni

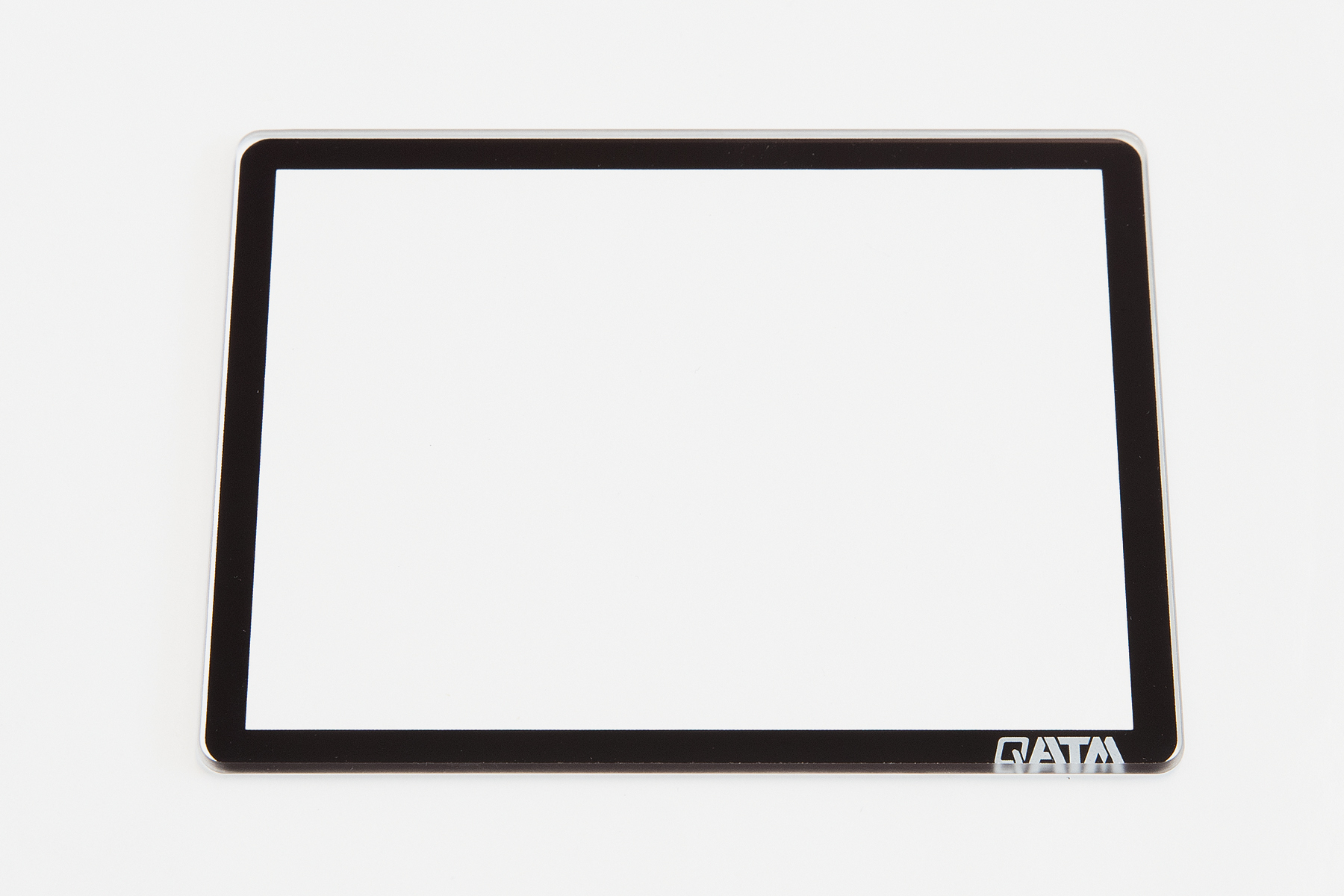

I supporti per campioni sono strumenti piccoli ma estremamente importanti per le attività analitiche Disponibili in set da cinque, realizzati in vetro alluminosilicato (Gorilla Glass).

Cappuccio Qeye

Il cappuccio schermante Qeye assorbe la luce estranea e i riflessi sono completamente eliminati. Incluso come standard con ogni Qeye.

Micrometro per oggetti

Un micrometro per oggetti da 50 mm con una risoluzione di 0,1 mm garantisce un controllo facile e preciso dell'ingrandimento ottico. Disponibile opzionalmente con certificato UKAS.

QATM Materiali di pulizia

Panni in microfibra di alta qualità, panni di pulizia e detergenti speciali per vetri per una brillantezza perfetta. Raccomandiamo l'uso esclusivo di materiale di pulizia QATM appositamente sviluppato.

Dati tecnici

Campo visivo	23,7 x 17,8 mm - 3,7 x 2,8 mm (0,933 x 0,7“ - 0,146 x 0,11“)
Livelli di zoom	0,63x - 1x - 1,6x - 2,5x - 4x
Telecamera	4K Ultra HD - 12 Megapixel - USB 3.0
Illuminazione	IAI - unità LED (Intelligent Area Illumination)
Software	Qpix Control2
Funzionamento della macchina	sistema PC esterno (Windows 11 64-bit)
Dimensioni portacampioni in vetro (L x P x A)	95 x 75 x 2 mm (3,7 x 3,0 x 0,08“)
Peso massimo del campione	5 kg (11 lbs)
Interfaccia	1 x USB 3.0
Alimentazione	100 - 240 V ~1/N/PE, 50 - 60 Hz
Consumo di energia	Minimo: ~35 W \| Funzionamento: ~60W \| Max. ~100 W

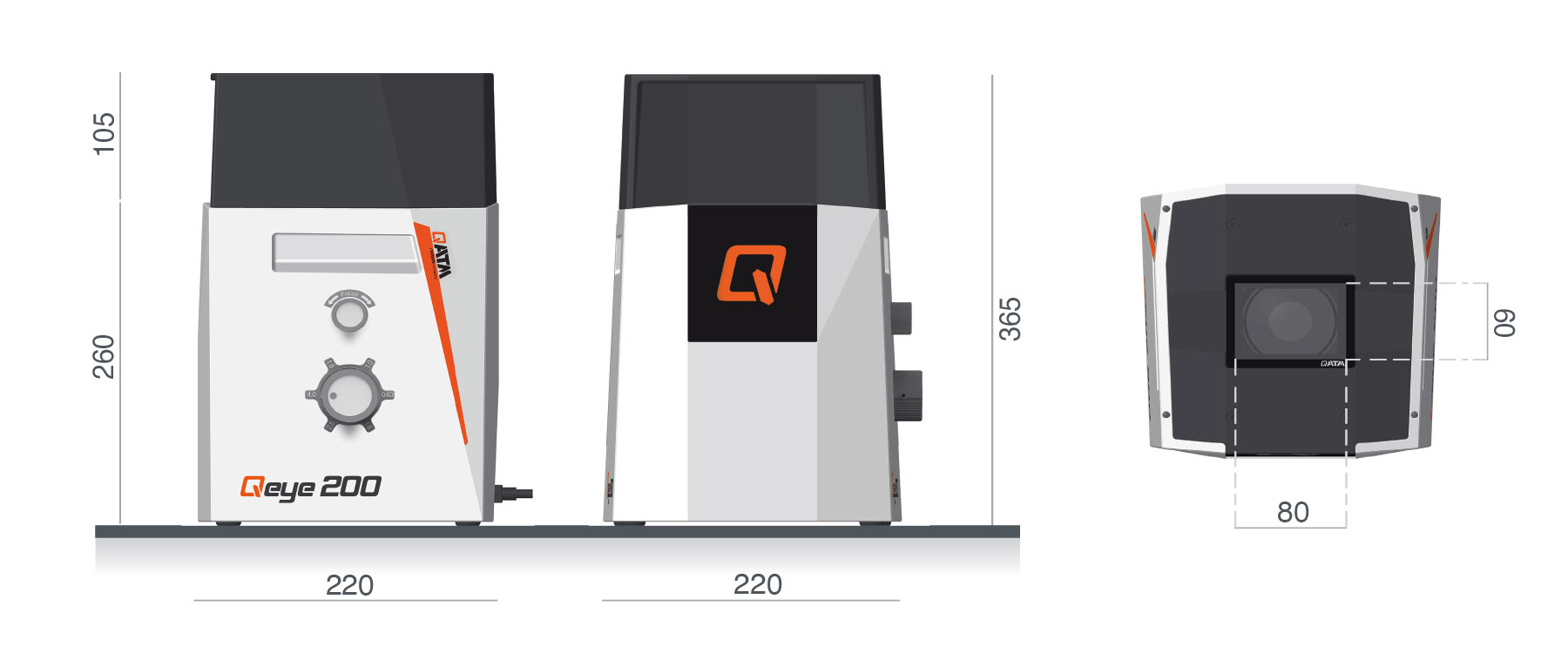

Dimensioni	220 x 220 x 260/365* mm (8.7 x 8.7 x 10.2/14.3") *insieme Coperchio Qeye
Fabbisogno di spazio	300 x 300 mm (11.8 x 11.8“)
Peso	16 kg (35.3 lbs)
Temperatura ambiente	18 - 28 °C (64 - 82 °F)
Umidità massima	massimo 70 % - senza condensa

Campo visivo	80 x 60 mm - 2,3 x 1,7 mm (3,1 x 2,4" - 0,091 x 0,067")
Livelli di zoom	1x - 1.5x - 2x - 2.5x - 4x - 5x
Telecamera	4K Ultra HD - 8,5 megapixel - USB 3.0
Illuminazione	IAI - unità LED (Intelligent Area Illumination)
Software	Qpix Control2
Funzionamento della macchina	sistema PC esterno (Windows 11 64-bit)
Dimensioni portacampioni in vetro (L x P x A)	95 x 75 x 2 mm (3,7 x 3,0 x 0,08“)
Peso massimo del campione	5 kg (11 lbs)
Interfaccia	1 x USB 3.0
Alimentazione	100 - 240 V ~1/N/PE, 50 - 60 Hz
Consumo di energia	Minimo: ~35 W \| Funzionamento: ~60W \| Max. ~100 W

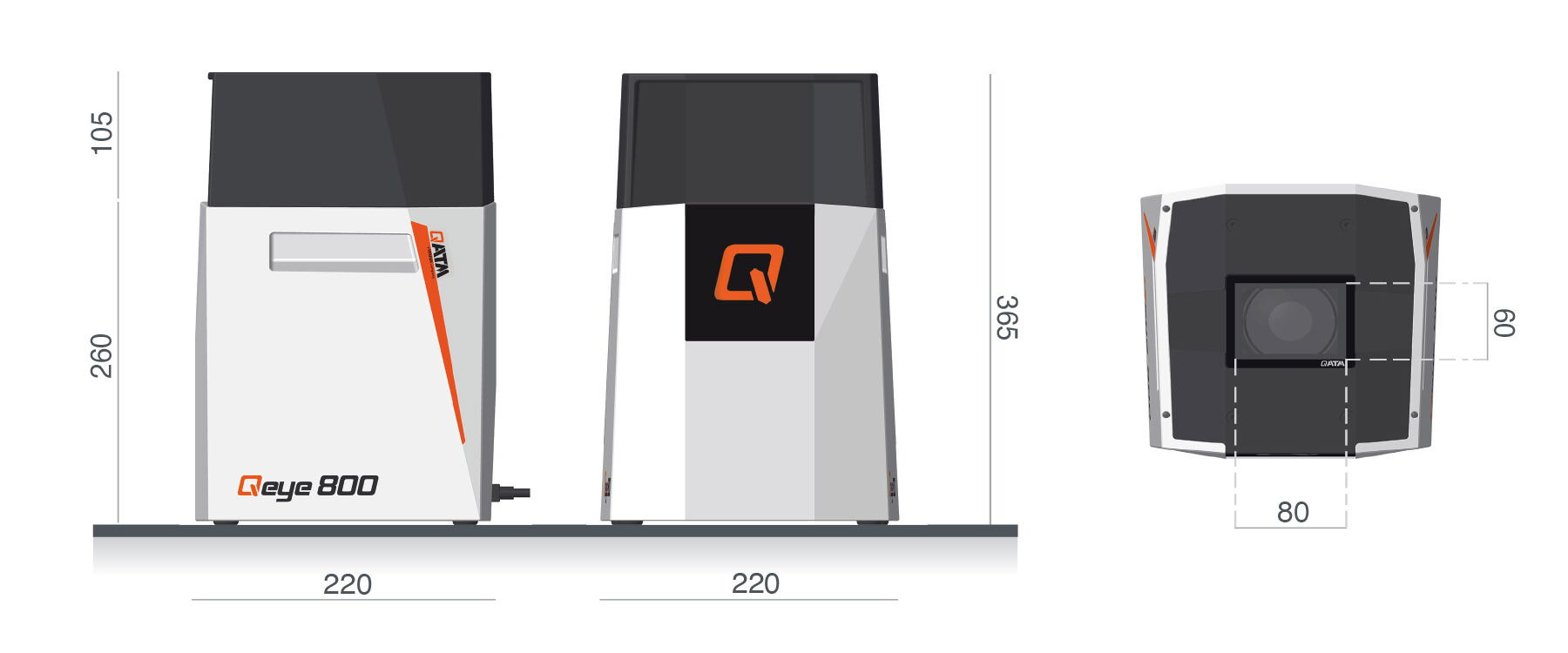

Dimensioni	220 x 220 x 260/365* mm (8.7 x 8.7 x 10.2/14.3") *insieme Coperchio Qeye
Fabbisogno di spazio	300 x 300 mm (11.8 x 11.8“)
Peso	16 kg (35.3 lbs)
Temperatura ambiente	18 - 28 °C (64 - 82 °F)
Umidità massima	massimo 70 % - senza condensa
