Qmount è un moderno dispositivo per inglobamento a UV basato sulla tecnologia di fotopolimerizzazione dei campioni metallografici.
I campioni vengono inseriti nel dispositivo dotato di potente tecnologia LED personalizzata. Gli stampi trasparenti per inglobamento ad UV sono riempiti con la resina polimerizzante UV. Il campione trasparente può essere rimosso in un lasso di tempo molto breve. È possibile collegare al dispositivo un'unità di aspirazione della gamma QATM per aumentare la sicurezza sul lavoro.
Vantaggi prodotto
- Inglobamento ad UV nel minor tempo possibile (60 secondi)
- Tecnologia LED ad elevata efficienza e lunga durata
- Robusto design dello strumento
- Di semplice movimentazione
- Unità d'aspirazione collegabile (opzionale)
Inglobamento in breve tempo
Questo compatto dispositivo da laboratorio è dotato di schede LED durevoli e appositamente progettate, che irradiano efficientemente i campioni con radiazioni UV di un intervallo di lunghezze d'onda molto ristretto (emissione massima a lambda = 365 nm), consentendo così la polimerizzazione dei campioni standard entro 60 secondi.
Inglobamento ad UV in 60 secondi Il modo più veloce per ottenere campioni inglobati trasparenti
Robusta tecnologia
La ventilazione integrata garantisce basse temperature di polimerizzazione di ca. 70 - 90 ° C. Un design robusto con un alloggiamento in alluminio verniciato a polvere e componenti di alta qualità consentono di trattare elevati volumi di campione. La cappa è dotata di cardini ammortizzati per chiuderla delicatamente
Elevata capacità di campionamento
Il dispositivo contiene una lastra di vetro antigraffio (200 x 260 mm) che consente la polimerizzazione simultanea fino a 12 campioni con un diametro di 40 mm. L'area di lavoro è facile da pulire grazie al semplice design.
Operazioni più semplice
I parametri di processo sono chiaramente visualizzati su un display a colori e possono essere regolati in modo continuo utilizzando una manopola. Il processo d'inglobamento viene avviato, messo in pausa o terminato utilizzando il pulsante di avvio-arresto QATM. Un segnale acustico informa l'utente del termine del processo.
Versatilità multi-task
Grazie ai tempi di processo molto brevi, Qmount offre la possibilità di produrre inglobamenti metallografici standard trasparenti di vari materiali in modo molto rapido ed economico.
Sicurezza e comfort sul lavoro
Il dispositivo è dotato di serie di un attacco per aspirazione esterna per la filtrazione di vapori e odori e per aumentare la sicurezza sul lavoro. Tra gli accessori QATM è disponibile un idoneo dispositivo di aspirazione con filtro a carboni attivi.

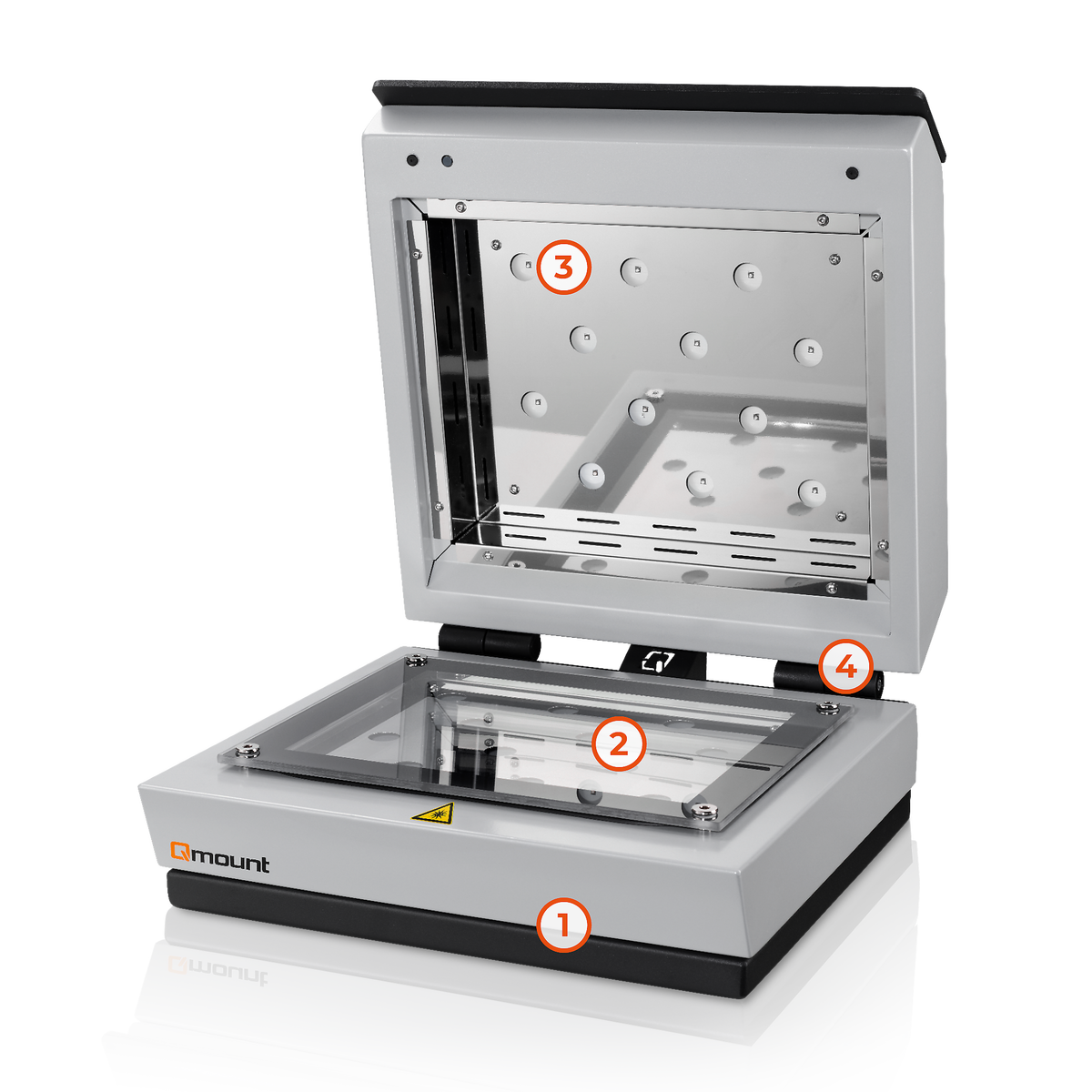

Dispositivo per inglobamento a UV Qmount Superiore attenzione ai dettagli
1. Struttura robusta
- Struttura robusta in alluminio verniciato a polvere
- Facile da pulire
- Ventilazione integrata
2. Ampia lastra in vetro antigraffio
- Consente la lavorazione simultanea di fino a 12 campioni
- Dimensioni: 200 mm x 260 mm
3. Tecnologia LED UV ad alta efficienza
- Per ridurre al minimo il consumo elettrico, il Qmount è dotato di innovativi LED UV, i quali presentano uno spettro di emissione molto sottile, che si sovrappone al massimo con il massimo di assorbimento dell'iniziatore QPREP UV 50. Ciò consente tempi di polimerizzazione più brevi con un basso consumo elettrico.
Gli iniziatori UV ottengono l'energia di attivazione necessaria per la reazione di iniziazione assorbendo la radiazione UV. Ogni molecola ha uno spettro di assorbimento specifico, che mostra determinate aree di lunghezza d'onda in cui il coefficiente di assorbimento della molecola è particolarmente elevato. Al di fuori dei cosiddetti massimi di assorbimento si perde gran parte della radiazione emessa. I LED UV standard solitamente emettono una quantità significativa di radiazioni oltre agli intervalli di lunghezza d'onda in cui l'iniziatore ha un buon assorbimento. Questa radiazione viene convertita in calore.
4. Pratico sistema di chiusura a ribalta
- Utilizzo semplice e intuitivo
Qmount Tecnologia LED UV ad alta efficienza
Per ridurre al minimo la dispersione di energia elettrica, Qmount è dotata di LED UV specifici, caratterizzati da uno spettro di emissione molto ristretto che si sovrappone perfettamente al massimo di assorbimento dell’iniziatore UV KEM 50. Questo consente tempi di polimerizzazione più brevi con un basso consumo energetico.
Gli iniziatori UV ricevono l’energia di attivazione necessaria per la reazione iniziale attraverso l’assorbimento della radiazione UV. Ogni molecola possiede uno specifico spettro di assorbimento che evidenzia le aree di lunghezza d’onda in cui il coefficiente di assorbimento è particolarmente elevato. Al di fuori dei cosiddetti massimi di assorbimento, una buona parte della radiazione emessa viene dispersa. I LED UV standard, infatti, emettono una quantità significativa di radiazione anche al di fuori degli intervalli di lunghezza d’onda in cui l’iniziatore assorbe in modo efficace; questa radiazione viene poi convertita in calore.
Influenza del tipo di LED sui processi di fotopolimerizzazione
- Curva Arancione: I LED di Qmount
- Curva Blu: Standard vicino ai LED a UV
- Area grigia: assorbimento massimo dell'iniziatore UV
Consumabili
Per un processo d'inglobamento perfetto, QATM offre la resina polimerizzante UV appropriata, stampi di inglobamento trasparenti per UV di diversi diametri e ausili per l'inglobamento.
Contesto informativo Inglobamento a UV
Cold Mounting with UV Mounting Devices for Metallographic and Materialographic Sample Preparation
UV mounting devices are used for cold mounting, a technique that encapsulates a sample in resin so it can be safely handled, grinded, polished, and examined under a microscope. In sample preparation, metallographic mounting gives the sample a defined shape and a stable edge and protects fragile structures during the steps that follow. UV mounting relies on a light‑curing resin that hardens within seconds to minutes when exposed to UV light, at room temperature and without applied pressure.
Gentle Handling for Sensitive Materials
Because curing takes place cold, UV mounting avoids the heat and force associated with hot mounting. This minimizes thermal and mechanical deformation and makes the method well suited to sensitive, heat‑affected, or porous materials, soldered joints, electronic components, and thin or coated layers. Edge retention is excellent, which matters when the region of interest lies close to the sample surface. The transparent resin keeps the mounted specimen visible, simplifying orientation and documentation.
Application Example: PCB Target Preparation
These properties make UV mounting particularly useful for PCB target preparation, where a printed circuit board must be sectioned precisely to a defined target such as a via, plated through‑hole, or solder joint. The transparent resin allows the target to remain visible during grinding, so the cross‑section can be guided accurately to the area of interest, while the low curing temperature protects the surrounding microelectronics. The following video demonstrates how a sample is mounted with the UV mounting device.
Reproducibility Across the Preparation Workflow
A UV mounting device also supports reproducibility. Defined, repeatable curing conditions produce consistent mounts from one sample to the next, helping standardize results across operators and laboratories. Within a complete preparation workflow — cutting, mounting, grinding, polishing, and etching — a reliable mounting machine ensures that each downstream step starts from a stable, accurately prepared sample. Used correctly, UV mounting combines speed, accuracy, and gentle handling, supporting clear and repeatable microstructural analysis in both metallography and materialography.
Inglobamento a UV - FAQ
What is a UV mounting device used for in metallography?
It performs cold mounting by curing a light‑sensitive resin under UV light, encapsulating a specimen so it can be grinded, polished, and examined safely during metallographic sample preparation.
Why choose cold mounting instead of hot mounting?
Cold mounting cures at room temperature without pressure, so it minimizes thermal and mechanical deformation and is better suited to sensitive or heat‑affected materials.
How does UV mounting support reproducible results?
Defined, repeatable curing conditions create consistent mounts, helping standardize sample preparation and microstructural analysis across different operators and laboratories.
Dispositivo per inglobamento a UV Qmount Dati tecnici
| Max. superficie di appoggio del campione | 200 x 260 mm |
|---|---|
| Max. altezza del campione | 40 mm |
| Lunghezza d'onda | 365 nm |
| Tempo di polimerizzazione regolabile | 0 - 100 min |
| Temperatura di polimerizzazione (a seconda dell'applicazione) | 70- 90 °C |
| Tensione di collegamento | 100 - 240 V 50/60 Hz (1Ph/N/PE) |
| Dimensioni (LxAxP) | 377 x 172 x 436 mm |
| Peso (a seconda dell'attrezzatura) | 14,5 kg |
