Высокая пропускная способность при максимальной надежности: Qpol XL - это прочный и мощный инструмент с уникальной производительностью в полировке поверхности и отличными результатами. Максимальная стабильность корпуса и полировальной головки. Данная машина входит в серию напольных полировальных установок QATM.
Интегрированный датчик веса и инновационная моторизованная система управления усилием обеспечивают определенный съем материала и высочайшую надежность процесса. В интуитивно понятном программном обеспечении возможно хранение до 200 программ подготовки образцов, а также возможность управления профилями пользователей.
Преимущества оборудования
- Рабочие диски Ø 300/350 мм
- Мощные моторы: мотор шпинделя 2,2 кВт / мотор полирующей головы 1,1 кВт
- Контроль усилия с помощью электронной измерительной системы (50-750Н)
- Модульная дозирующая система рассчитанная на 6 емкостей и опциональная магнитная мешалка
- Моторизованный поворотный дозатор для равномерного смачивания рабочего диска
- Функция цикла очистки рабочего диска (Cleaning Boost)
- Высочайшая безопасность благодаря автоматическому защитному кожуху
- Быстрая, простая замена рабочего диска без инструментов
Qpol XL - Эффективность -
в большом масштабе
Автоматический шлифовально-полировальный станок Qpol XL Гарантированные воспроизводимые результаты подготовки
Прочная конструкция - функциональный дизайн
Основными требованиями при разработке автоматического шлифовально-полировального станка Qpol XL были максимальная стабилизация корпуса и полировальной головки. Прочная стальная конструкция с порошковым покрытием и рабочая зона из нержавеющей стали подчеркивают экологичный и в то же время современный и компактный дизайн машины. Качество "сделано в Германии"!
Контроль высоты снятия материала
QATM Qpol XL поставляется со встроенной системой точного измерения высоты снятия материала - независимо от времени работы, типа образца, материала и твердости вы можете легко контролировать процесс шлифовки и полировки.
Впечатляющие эксплуатационные характеристики
Мощность мотора рабочего диска составляет 2,2 кВт, а полировальной головы 1,1 кВт. Имеется возможность регулировки направления вращения обоих моторов, а также направления движения полировальной головы в режиме возвратно-поступательного движения вдоль рабочего диска.
Передовые технологии и модульное исполнение
- Электронная система измерения контролируемого усилия нажатия от 50 до 750 Н.
- Встроенная система контроля высоты снятия материала
- Интуитивно понятное программное обеспечение
- Модульная система дозирования жидкости с датчиком уровня
Станция очистки (опция)
На станции очистки (опция) образцы автоматически очищаются водой, этанолом и воздухом или с помощью вращения с регулируемой скоростью до 800 об / мин. Таким образом, каждый этап подготовки завершается этапом очистки, позволяющим избежать перекрестного загрязнения.
Дополнительные приспособления
QATM предлагает широкий выбор стандартных держателей образцов различного диаметра для различных применений и машин. Зажим образцов нестандартных размеров можно осуществить с помощью специальных держателей образцов.
Video
The correct way to work with central pressure
Простая замена держателя образца без инструментов
Простота управления До мельчайших деталей
Моторизированный дозатор
Моторизованный поворотный дозатор равномерно смачивает рабочий диск. Выбор рабочей жидкости и промыв форсунок производится автоматически. Обеспечен удобный доступ к дозирующим шлангам.
Максимальная безопасность
Защитный кожух из акрилового стекла с электроприводом защищает рабочую зону машины, оснащен предохранительным выключателем и автоматически открывается по окончании программы. Для облегчения чистки кожух можно снимать с креплений.
Внутренняя вытяжка
Вытяжка пара из рабочей зоны через всасывающее сопло.

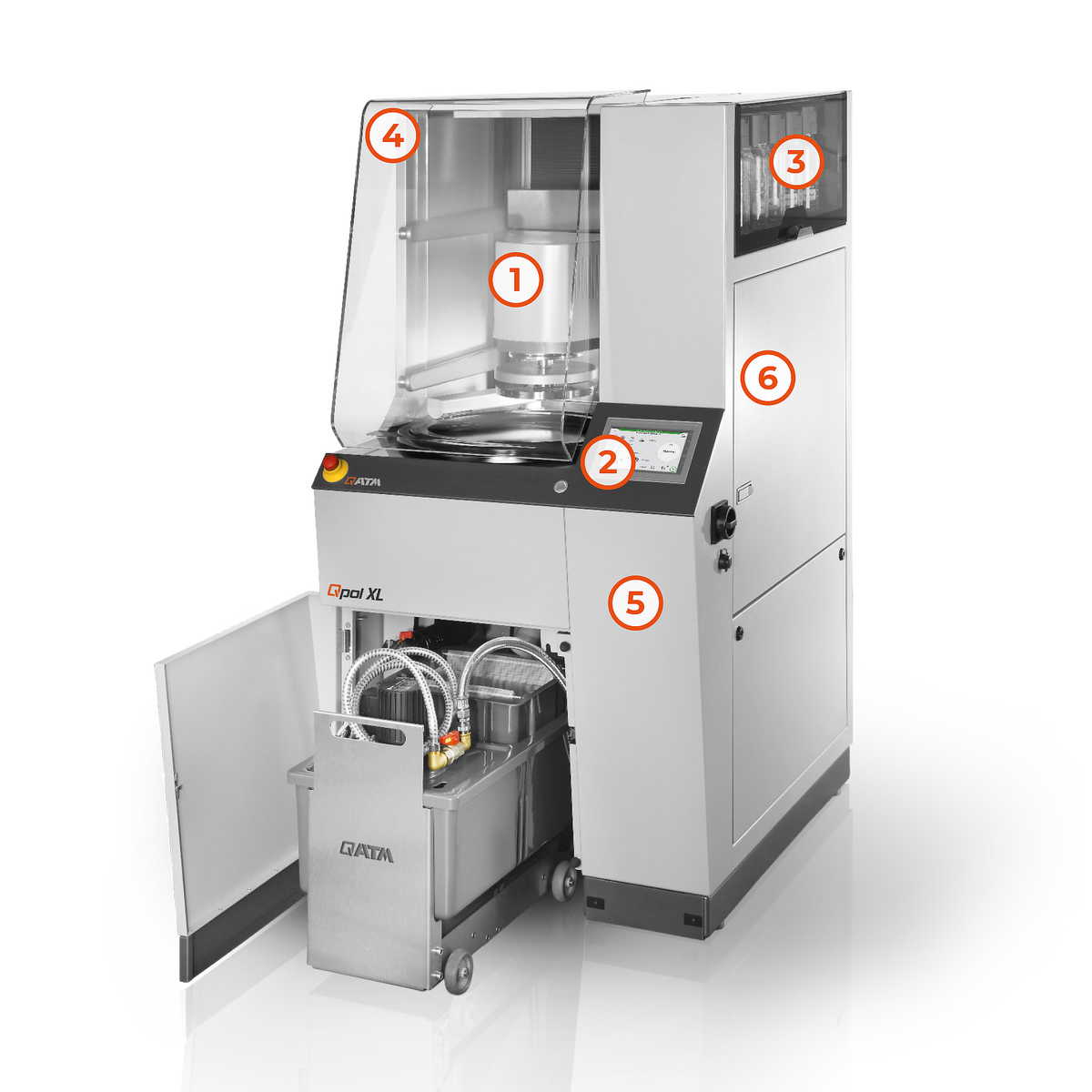

Автоматический шлифовально-полировальный станок Qpol XL Superiority in detail
1. Intelligent sample head
- Electronic force sensor with wear measurement
- Powerful drive
- Pendulum movement possible during preparation
- Very high precision
2. Ergonomic control panel
- Large 7" touch display
3. Modular dosing system
- Up to six different suspensions
- Can be easily refilled during operation
4. Automated safety hood
- Safe operation, hazards are minimized
- Allows easy visual inspection
5. Robust housing
- Made of robust powder-coated steel
- Very high stability
6. With integrated cleaning station (optional)
- Cross-contamination is prevented
- Samples can be reused immediately
Управляющее программное обеспечение Qpol XL Удобное управление
Современный дизайн проверенного программного обеспечения QATM обеспечивает интуитивно понятное и удобное управление. Предустановлены стандартные методы подготовки и типовые расходные материалы.
Особенности
- 7" сенсорный экран
- Индикация состояния и звуковой сигнал
- Возможность сохранения до 200 пользовательских программ и преднастроенных полных методов подготовки
- Управление учетными записями пользователей с разным уровнем доступа
- Интерфейс USB / Ethernet для удаленного обслуживания и передачи данных
Инновационные решения Модульная конфигурация
Модульная система дозирования
Интеллектуальная интегрированная система дозирования вмещает до 6 стеклянных бутылей Qdoser Duran (1 л). При оснащении Qpol XL "Системой дозирования жидкостей" контейнеры для суспензий можно дооснастить так, что бутыли будут подсоединены пакетами по 2 штуки. Такие детали, как мягкое освещение контейнеров и плавно закрывающаяся крышка отлично дополняют такой вариант оснащения системы.
Магнитная мешалка и датчик уровня жидкости
Система дозирования может быть оборудована магнитной мешалкой. Автоматическое перемешивание перед использованием обеспечивает оптимальное распределение абразивных частиц, содержащихся в суспензии. Такой процесс гомогенизации значительно улучшает результат подготовки. Датчик уровня суспензии выдает предупреждение о необходимости пополнения.
Cleaning boost
Функция цикла очистки рабочего диска "Cleaning Boost" интегрирована в программное обеспечение и удаляет остаточную жидкость с шлифовальной / полировальной поверхности в конце процесса подготовки с максимальной скоростью вращения в течение 3 секунд.
Сигнальная лампа
Дополнительная сигнальная лампа позволяет контролировать ваш Qpol XL на расстоянии: красный / желтый / зеленый свет показывает текущее состояние машины.
Рециркуляционный охлаждающий и отстойный резервуар
Рециркуляционный охлаждающий и отстойный резервуар
Ручная очистка
Встроенный спиральный промывочный шланг с шаровым краном позволяет вручную очищать рабочую зону.
Perfect grinding and polishing – Consumables by QATM
Grinding and polishing is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
Perfect grinding and polishing – Consumables by QATM
Grinding and polishing is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
Автоматический шлифовально-полировальный станок Qpol XL Характеристики
| Рабочие диски | Ø 300 / 350 мм |
|---|---|
| Скорость (шлифовка) | переменная (50 – 600 об/мин) |
| Направление вращения (шлифовка) | правое |
| Держатель образцов | Ø 159 - 204 мм |
| Скорость (голова) | переменная (50 – 350 об/мин) |
| Направление вращения (голова) | правое / левое |
| Система нагружения | Усилие центрального давления |
| Усилие центрального давления | 50 – 750 Н |
| Мощность привода (шлифовальный станок) | 2,2 кВт (в режиме S1) |
| Мощность привода (шлифовальная голова) | 0,75 кВт (в режиме S1) и 1,1 кВт (в режиме S3) |
| Потребляемая мощность | 6 кВА |
| Тип электросети | 400 В / 50 Гц (3Ph / PE), 480 В / 60 Гц (3Ph / PE), 220 В / 60 Гц (3Ph / PE) |
| Вес (в зависимости от комплектации) | ~ 420 кг |
