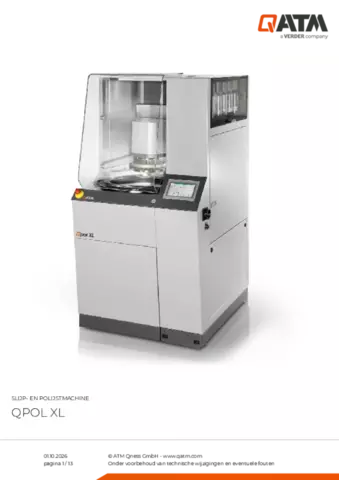

Hoge monsterdoorvoer met maximale betrouwbaarheid: De Qpol XL is een robuuste en krachtige krachtpatser met unieke verwijderingsprestaties en uitstekende prepareerresultaten. Met maximale stabiliteit van body en polijstkop maakt deze unit deel uit van een serie QATM staande polijstmachines.
De geïntegreerde load cell en de innovatieve gemotoriseerde krachtregeling maken een gedefinieerde materiaalverwijdering en de hoogste procesbetrouwbaarheid mogelijk. De opslag van maximaal 200 prepareermethoden is mogelijk in de intuïtieve software, evenals professioneel gebruikersbeheer.
Productvoordelen
- Werkschijven Ø 300/350 mm
- Krachtige motoren: Aandrijfspil 2,2 kW - Polijstkop 1,1 kW
- Krachtregeling met elektronisch meetsysteem (50 - 750 N)
- Modulair doseersysteem met maximaal 6 vaten en optionele magneetroerder
- Gemotoriseerde zwenkbare doseerarm voor gelijkmatige bevochtiging van de werkschijf
- Draaicyclusfunctie van de werkschijf (Cleaning Boost)
- Hoogste veiligheid door geautomatiseerde veiligheidskap
- Snelle, eenvoudige en gereedschapsloze wisseling van de werkschijf
Qpol XL - Efficiëntie -
Extra groot
Automatische slijpmachine & polijstmachine Qpol XL Reproduceerbare preparatie resultaten gegarandeerd
Robuuste techniek - functioneel ontwerp
De basisvereisten bij de ontwikkeling van de automatische slijp- en polijstmachine Qpol XL waren een corpus en polijstkop van de hoogste stabiliteit. Een solide stalen constructie met poedercoating en een met roestvrij staal bekleed werkgebied benadrukken het duurzame en tegelijkertijd moderne en compacte machineontwerp - made in Germany;
Verwijderingsmeting
De QATM Qpol XL wordt geleverd met een systeem voor nauwkeurige meting van de materiaalverwijdering - ongeacht de werktijd, het type monster, het materiaal en de hardheid, kunt u eenvoudig de reeds verwijderde materiaalhoogte controleren.
Overtuigende prestatiegegevens
De aandrijfmotor van het werkwiel heeft een vermogen van 2,2 kW en de polijstkop van 1,1 kW. De snelheid van beide systemen kan met de klok mee en tegen de klok in worden bediend, evenals in een oscillerende beweging.
Geavanceerde technologie en modulariteit
- Elektronisch meetsysteem voor gecontroleerde perskrachten tussen 50 en 750 N.
- Geïntegreerde afnamemeting
- Intuïtieve bedieningssoftware
- Modulair doseerconcept met niveauwaarschuwing
Reinigingsstation (optie)
In het reinigingsstation worden preparaten automatisch gereinigd met water, ethanol en lucht of door centrifugeren bij maximaal 800 tpm (instelbaar). Zo wordt elke prepareerstap afgesloten met een reinigingsstap om kruisbesmetting te voorkomen.
Accessoires
QATM biedt een ruime keuze aan standaard monsterhouders met verschillende diameters en voor diverse toepassingen en machines. Het klemmen van monsters met ongebruikelijke afmetingen kan gerealiseerd worden met speciale monsterhouders.
Video
The correct way to work with central pressure
Eenvoudig en zonder gereedschap wisselen van monsterhouder
Eenvoudig te bedienen Tot in het kleinste detail
Gemotoriseerde zwenkbare doseerarm
De volledig geladen gemotoriseerde zwenkdoseerarm zorgt voor een gelijkmatige bevochtiging van het werkwiel. Hij biedt automatische referentie, automatische spuitmondspoeling en een goede toegankelijkheid van de doseerslangen.
Maximale veiligheid
De gemotoriseerde acrylglas veiligheidskap beschermt het werkgebied van de machine. De transparante kap is voorzien van een veiligheidsschakelaar en opent automatisch wanneer het programma is afgelopen. Voor eenvoudige reiniging kan de kap eenvoudig worden losgemaakt;
Voorbereiding voor externe afzuiging
Directe afzuiging van damp uit het werkgebied door afzuigmond.
Automatische slijpmachine & polijstmachine Qpol XL Superiority in detail
1. Intelligent sample head
- Electronic force sensor with wear measurement
- Powerful drive
- Pendulum movement possible during preparation
- Very high precision
2. Ergonomic control panel
- Large 7" touch display
3. Modular dosing system
- Up to six different suspensions
- Can be easily refilled during operation
4. Automated safety hood
- Safe operation, hazards are minimized
- Allows easy visual inspection
5. Robust housing
- Made of robust powder-coated steel
- Very high stability
6. With integrated cleaning station (optional)
- Cross-contamination is prevented
- Samples can be reused immediately
Qpol XL besturingssoftware Handige bediening
Het moderne ontwerp van QATM's beproefde besturingssoftware zorgt voor een intuïtieve en gebruiksvriendelijke bediening. Standaard bereidingsmethoden en typische verbruiksmaterialen zijn vooraf geïnstalleerd.
Kenmerken
- 7" touchscreen
- Statusweergave en akoestisch signaal
- Tot 200 programma's en complete bereidingsmethoden kunnen worden opgeslagen
- Gebruikersaccountbeheer met variabele gebruikersrechten
- USB / Ethernet-interface voor onderhoud op afstand en gegevensoverdracht
Innovatieve oplossingen Modulaire configuratie
Modulair doseersysteem
Het slim geïntegreerde doseersysteem biedt plaats aan maximaal 6 Qdoser Duran glazen flessen (1L). Wanneer de Qpol XL wordt uitgerust met het "Preparation Dosing System", kunnen de suspensiecontainers in verpakkingen van 2 stuks achteraf worden gemonteerd, zodat uw Qpol voorbereid is op alle toekomstige eisen. Details zoals de zachte verlichting van de containers en de zacht sluitende kap maken deze goed doordachte uitrustingsoptie compleet.
Magneetroerder en niveauwaarschuwing
Het doseersysteem kan worden uitgerust met een magneetroerder. Het automatische roeren zorgt voor een optimale verdeling van de schuurdeeltjes in de suspensie vóór gebruik. Dit homogenisatieproces verbetert het prepareerresultaat aanzienlijk. De nieuwe niveaudetectie voor suspensies geeft een waarschuwing voordat de container leeg is, die in het lopende proces kan worden bijgevuld.
Reinigingsboost
De centrifugeerfunctie "Reinigingsboost" is geïntegreerd in de software en centrifugeert de restvloeistof van het slijp-/polijstmedium aan het einde van het prepareerproces met max. 3 seconden per minuut.
Signaallamp
Met de optionele signaallamp kunt u uw Qpol XL op afstand in de gaten houden: De rood/geel/groene lampjes tonen in één oogopslag de actuele toestand van de machine.
Recirculatie koel- en bezinkbak
Recirculatie koel- en bezinkbak
Manuele reiniging
Geïntegreerde spiraalslang met kogelkraan maakt handmatige reiniging van het werkgebied mogelijk.
Perfect grinding and polishing – Consumables by QATM
Grinding and polishing is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
Perfect grinding and polishing – Consumables by QATM
Grinding and polishing is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
Automatische slijpmachine & polijstmachine Qpol XL Technische Gegevens
| Draaischijven | Ø 300 / 350 mm |
|---|---|
| Snelheid werkwiel | variabel (50 – 600 tpm) |
| Looprichting werkwiel | rechts |
| Monsterhouder | Ø 159 - 204 mm |
| Snelheidsmonsterhouder | variabel (50 – 350 tpm) |
| Looprichting monsterhouder | rechts / links |
| Perssysteem | Centrale perskracht |
| Central pressure | 50 – 750 N |
| Aandrijfkracht werkwiel | 2,2 kW (S1 werking) |
| Aandrijfkracht kop | 0,75 kW (S1 werking) resp. 1,1 kW (S3 werking) |
| Aansluitvermogen | 6 kVA |
| Aansluiting electriciteit | 400 V/50 Hz (3Ph/PE), 480 V/60 Hz (3Ph/PE), 220 V/60 Hz (3Ph/PE) |
| Gewicht (afhankelijk van configuratie) | ~ 420 kg |
