Elevata produttività e massima affidabilità: Qpol XL è una potente e robusta levigatrice e pulitrice automatica che offre prestazioni di rimozione uniche ed eccellenti risultati. La nuova unità da pavimento di QATM si distingue anche per la massima stabilità dell'alloggiamento e della testa lucidante. La cella di carico integrata e l'innovativo controllo motorizzato della potenza consentono una rimozione definita dei residui e la massima affidabilità di processo. Grazie al software intuitivo è possibile memorizzare fino a 200 metodi di preparazione e gestire facilmente qualsiasi processo.
Vantaggi prodotto
- Piatto di lavoro Ø 300/350 mm
- Motori potenti: Mandrino di azionamento 2,2 kW - Testa lucidante 1,1 kW
- Controllo della potenza con sistema di misurazione elettronico (50-750 N)
- Sistema di dosaggio modulare fino a 6 contenitori e agitatore magnetico opzionale
- Braccio dosatore mobile motorizzato per una bagnatura uniforme del piatto di lavoro
- Funzione centrifuga del piatto di lavoro (Cleaning Boost)
- Massima sicurezza grazie al coperchio di sicurezza automatizzato

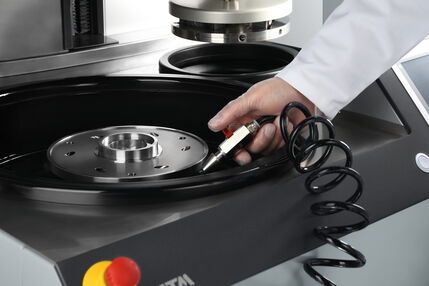

- Sostituzione del disco di lavoro in modo veloce, facile e senza attrezzi
Qpol XL - Efficienza -
Extra large

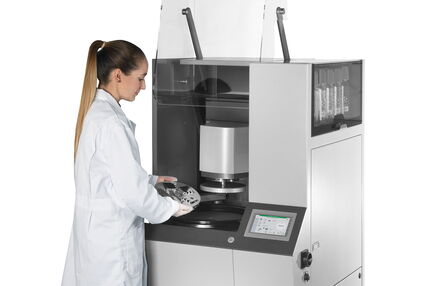

Levigatrice e pulitrice automatica Qpol XL Risultati riproducibili garantiti

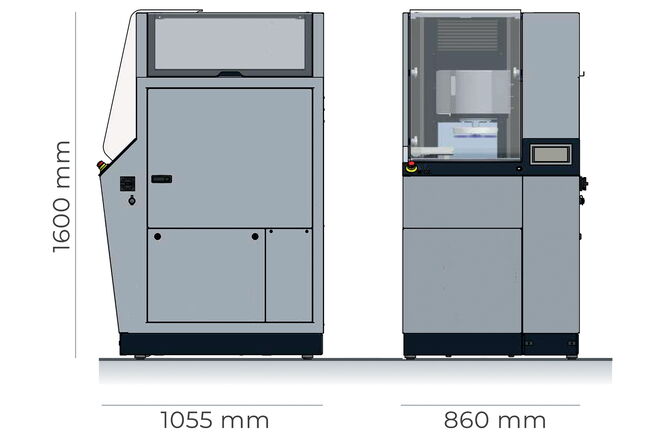

Struttura robusta - design funzionale
I requisiti di base per lo sviluppo della levigatrice e pulitrice automatica Qpol XL sono focalizzati sulla massima stabilità dell'alloggiamento e della testa di lucidatura. La solida struttura in acciaio e l'area di lavoro rivestita in acciaio inossidabile sottolineano il design robusto e allo stesso tempo moderno e compatto - made in Germany.
Misurazione della rimozione
Il QATM Qpol XL è dotato di un sistema per la misurazione precisa della rimozione del materiale: indipendentemente dal tempo di funzionamento, dal tipo di campione, dal materiale e dalla durezza, è possibile monitorare facilmente l'altezza del materiale già rimosso.
Dati convincenti sulle prestazioni
Il motore di azionamento del piatto di lavoro ha una potenza di 2,2 kW, mentre la testa lucidante di 1,1 kW. La velocità di entrambi i sistemi può essere azionata in senso orario e antiorario, nonché in movimento oscillatorio
Tecnologia avanzata e modularità
- Sistema elettronico di misura per forze di pressatura tra 50 e 750 N.
- Misurazione integrata della rimozione
- Intuitivo software operativo
- Dosaggio modulare con avviso di livello

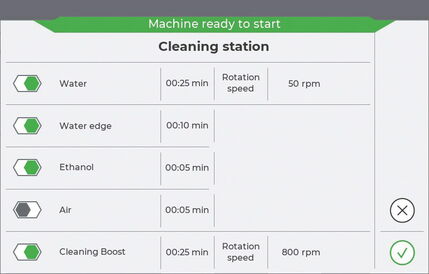

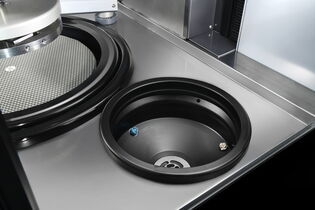

Stazione di pulitura (opzionale)
Nella stazione di pulitura i campioni vengono puliti automaticamente con acqua, etanolo e aria o mediante forza centrifuga fino a 800 giri/min (regolabile). Pertanto, ogni fase viene finalizzata con un processo di pulizia per evitare la contaminazione.
Accessori

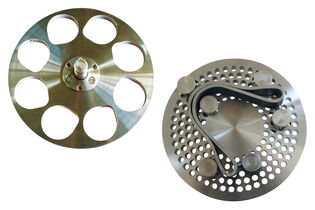

QATM offre un'ampia selezione di porta-campioni con diversi diametri e adatta ad una varietà di applicazioni. E' possibile bloccare campioni di dimensioni insolite grazie ad appositi porta-campioni.
Video
Video: Il modo corretto di lavorare con la pressione centrale

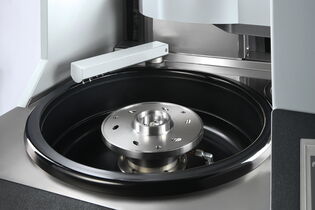

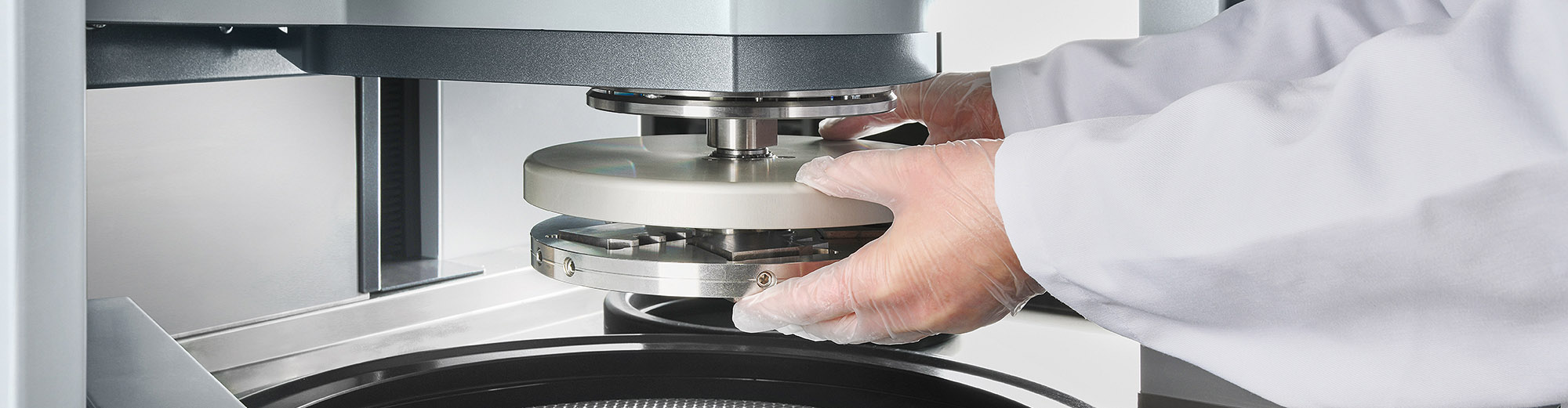

Sostituzione semplice e senza attrezzi del porta-campioni
Di facile utilizzo Fino all'ultimo dettaglio

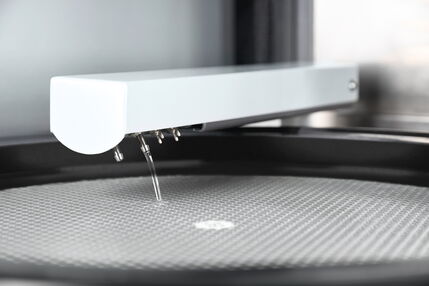

Braccio dosatore mobile motorizzato
Il braccio dosatore mobile a pieno carico garantisce una bagnatura uniforme del piatto di lavoro e offre un posizionamento e risciacquo degli ugelli automatici, nonché una buona accessibilità ai tubi di dosaggio.
Massima sicurezza
La copertura di sicurezza in vetro acrilico protegge l'area di lavoro. La finestra è dotata di un interruttore di sicurezza e si apre automaticamente al termine del programma.

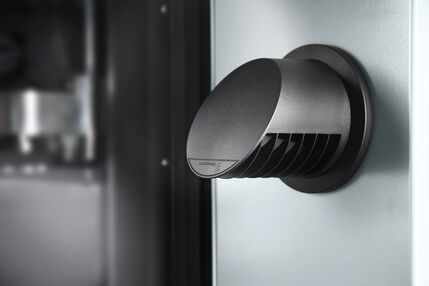

Predisposizione per aspirazione esterna
Aspirazione diretta dei vapori dall'area di lavoro tramite bocchetta di aspirazione.

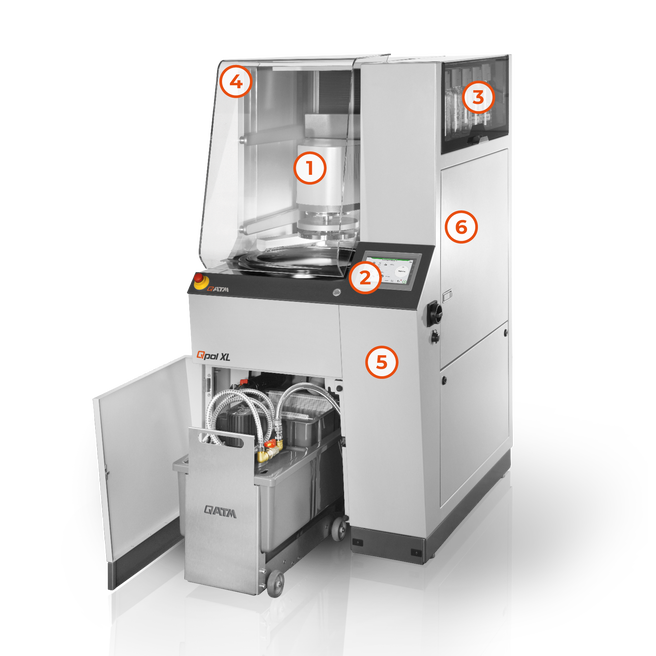

Levigatrice e pulitrice automatica Qpol XL Superiore attenzione ai dettagli

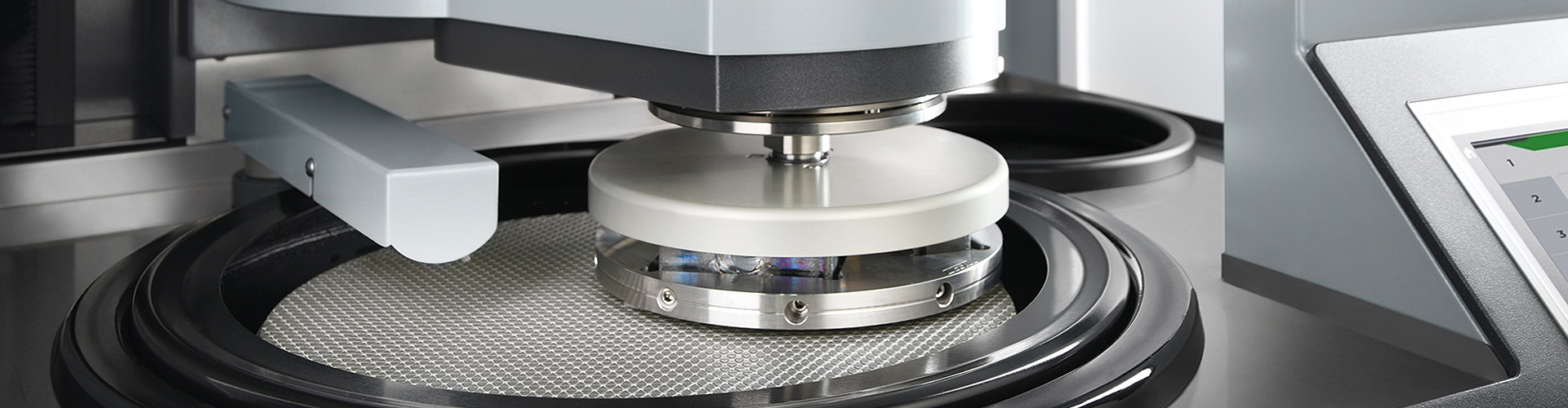

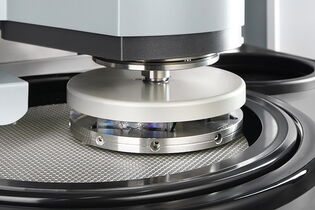

1. Testa portacampioni intelligente
- Sensore elettronico di forza con misurazione dell’usura
- Motore potente
- Movimento a pendolo possibile durante la preparazione
- Precisione molto elevata
2. Pannello di controllo ergonomico
- Ampio display touch da 7"
3. Sistema di dosaggio modulare
- Fino a sei diverse sospensioni
- Può essere facilmente ricaricato durante il funzionamento
4. Cappottatura di sicurezza automatizzata
- Funzionamento sicuro, i rischi sono ridotti al minimo
- Consente una facile ispezione visiva
5. Struttura robusta
- Realizzata in acciaio robusto verniciato a polvere
- Elevata stabilità
6. Con stazione di pulizia integrata (opzionale)
- La contaminazione incrociata viene prevenuta
- I campioni possono essere riutilizzati immediatamente

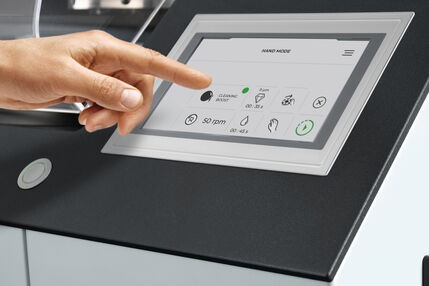

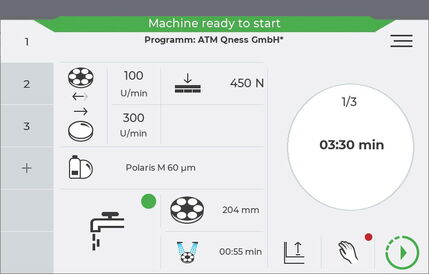

Software di controllo di Qpol XL Comodo funzionamento
Il design moderno del collaudato software di controllo di QATM consente un funzionamento intuitivo e di facile utilizzo. In Qpol XL sono preinstallati sia metodi di preparazione, che materiali di consumo standard.
Caratteristiche
- Display touch screen da 7“
- Visualizzazione dello stato e segnale acustico
- Fino a 200 programmi e metodi di preparazione completi memorizzabili
- Gestione account utente con impostazioni variabili dell'utente
- Interfaccia USB / Ethernet per manutenzione remota e trasferimento dati
Soluzioni innovative Configurazione modulare

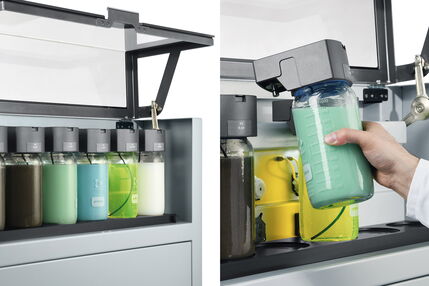

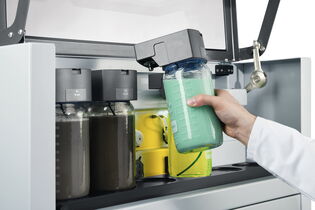

Sistema di dosaggio modulare
Il sistema di dosaggio intelligente integrato può ospitare fino a 6 bottiglie di vetro Qdoser Duran (1L). Con il "Sistema di dosaggio per la preparazione" i contenitori delle sospensioni possono essere adattati in confezioni da 2, preparando il Qpol per tutte le esigenze future. Alcuni dettagli come l'illuminazione delicata dei contenitori ed il coperchio a chiusura ammortizzata rendono questa unità unica nel suo genere.

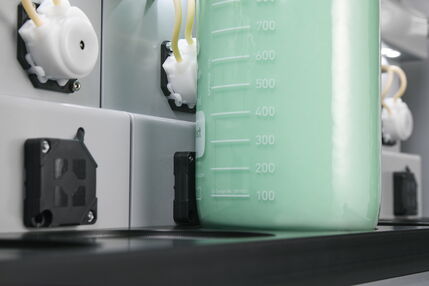

Agitatore magnetico e avviso di livello
Il sistema di dosaggio può essere dotato di agitatore magnetico. L'agitatore automatizzato garantisce una distribuzione ottimale delle particelle abrasive contenute nella sospensione prima del loro utilizzo. Questo processo di omogeneizzazione migliora notevolmente il risultato della preparazione. Il nuovo rilevamento del livello per le sospensioni avvisa prima che il contenitore sia vuoto, così da poterlo ricaricare durante il processo.
Cleaning boost
Il software è integrato con la funzione centrifuga "Cleaning Boost" e filtra il liquido residuo dal mezzo di levigatura / lucidatura alla fine del processo di preparazione con max. rpm per 3 secondi.

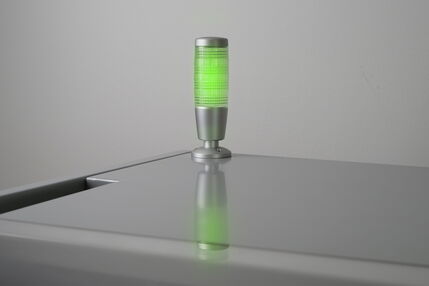

Spia di segnalazione
La spia di segnalazione opzionale consente il monitoraggio a distanza di Qpol XL: le luci rosso / giallo / verde mostrano lo stato corrente dell'unità.

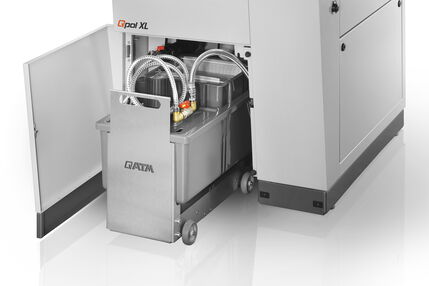

Vasca di raffreddamento e sedimentazione
Vasca di raffreddamento e sedimentazione
Pulizia Manuale
Il tubo integrato a spirale di risciacquo con valvola a sfera consente la pulizia manuale dell'area di lavoro.
Lecigatura e Lucidatura Perfette – i Consumabili di QATM
La levigatura e la lucidatura risultano più affidabili, sicure ed efficienti quando vengono eseguite con i giusti elementi: competenza, attenzione e una scelta appropriata deii materiali di consumo e strumenti.
Lecigatura e Lucidatura Perfette – i Consumabili di QATM
La levigatura e la lucidatura risultano più affidabili, sicure ed efficienti quando vengono eseguite con i giusti elementi: competenza, attenzione e una scelta appropriata deii materiali di consumo e strumenti.
Levigatrice e pulitrice automatica Qpol XL Dati tecnici
| Piatti di lavoro | Ø 300 / 350 mm |
|---|---|
| Velocità del piatto di lavoro | variabile (50 – 600 rpm) |
| Direzione del movimento del piatto di lavoro | destra |
| Porta Campioni | Ø 159 - 204 mm |
| Velocità del porta campioni | variabile (50 – 350 rpm) |
| Direzione di movimento del porta campioni | destra / sinistra |
| Sistema di pressatura | Pressione centrale |
| Pressione centrale | 50 – 750 N |
| Potenza di trasmissione del piatto di lavoro | 2.2 kW (operazione S1) |
| Potenza | 0.75 kW (operazione S1) resp. 1.1 kW (operazione S3) |
| Alimentazione | 6 kVA |
| Alimentazione | 400 V / 50 Hz (3Ph / PE), 480 V / 60 Hz (3Ph / PE), 220 V / 60 Hz (3Ph / PE) |
| Peso (a seconda della configurazione) | ~ 420 kg |
