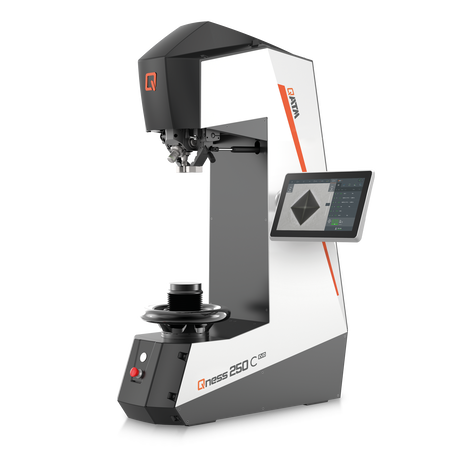

Характерная форма рамы в виде буквы "C" дало имя версиям CS and C серии твердомеров Qness 250/750/3000 EVO.
Проверенная концепция с фиксированной испытательной головкой и движущимся вверх / вниз винтовым столом является стандартом для твердомеров в течение многих десятилетий и идеально подходит для небольших испытательных образцов - как модель "C" для образцов высотой до макс. 395 мм и даже более компактная модель "CS" с максимальной тестовой высотой 175 мм.
QATM переосмысливает моделями EVO подход к универсальным измерениям твердости: чрезвычайно короткое время цикла и максимальная точность были основным задачами при разработке продукта.
Видео о приборе
Более быстрая смена метода 8-позиционная турель
Доступный способ обеспечить универсальные приложения: продуманная концепция турели с поворотом вокруг оси под углом 15° обеспечивает пространство для 8 инструментов в одном уникальном по компактности устройстве. Прижимной элемент с закрытой с трех сторон формой гарантируют надежное крепление образца вокруг тестовой точки - даже для небольших образцов.
Твердомер по Бринеллю / Роквеллу / Виккерсу / Кнупу C EVO Методы измерений & испытательная нагрузка
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 | HBW 2.5/31.25 | HBW 2.5/62.5 |
| HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 10/100 | HBW 10/250 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| 49.03 N | 132.9 N | 357.9 N | 961 N |
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 |
| HBW 5/750 | HBW 10/100 | HBW 10/250 | HBW 10/500 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 60 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 5/750 |
| HBW 10/100 | HBW 10/250 | HBW 10/500 | HBW 10/1000 | HBW 10/1500 | HBW 10/3000 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
* нестандартизированные измерения
Discover the unseen Hardness testing perfected with AI
Твердомер по Бринеллю / Роквеллу / Виккерсу / Кнупу C EVO Уникальные функции инструментов
Регулировка высоты тестового стола
С помощью шпинделя, установленного на безлюфтовых роликовых подшипниках
Поворотный прижим
Отсутствие необходимости в продолжительной по времени смене инструмента для измерений в труднодоступных местах. Прижим образца можно опускать или поднимать/убирать вручную (и, при необходимости, с помощью сервомотора). Кроме того, элементы крепления могут легко заменяться и подбираться под размеры образцов заказчика.
Широкий спектр испытательных опор, предметных столов и наковален
Широкий спектр доступных предметных столов и призм позволяет проводить измерение твердости на необычно крупных или сферических образцах и на испытательных объектах с неровной испытательной поверхностью.
2-ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
Все приборы Qness 250/750/3000 EVO имеют стандартное оснащение устройствами для установки 2 инструментов - простое и доступное решение, с пространством для испытательной головки и объектива или XLED - идеально подходит для работы с малым количеством шкал
СИСТЕМА БЫСТРОЙ СМЕНЫ инденторов
Уникально простая замена индентора без использования инструментов благодаря механизму быстрого съема индентора.
Твердомер по Бринеллю / Роквеллу / Виккерсу / Кнупу C EVO МГНОВЕННЫЕ ВЫСОКОТОЧНЫЕ РЕЗУЛЬТАТЫ
Объективы XLED для измерений по Бринеллю
Световые модули XLED произвели революцию в оценке отпечатков по Бринеллю: особенно для мягких материалов, имеющиеся в продаже универсальные линзы могут интерпретировать неточные результаты измерений. Линзы XLED гарантируют точные и воспроизводимые результаты измерений благодаря прямому плоскому освещению.
Сокращенное время цикла
Новая линейка продуктов EVO гарантирует оптимизированные параметры испытаний - более быстрый ПК на базе Windows 10, более быстрая автофокусировка, значительно более быстрые регулировка яркости и оценка отпечатка, каждый из которых вносит свой вклад в гораздо более быстрое время завершения цикла при ежедневном измерении твердости - с одновременным даже более низким уровнем рабочих шумов.
Превосходное качество изображения
Оптическая система новой серии EVO была полностью переработана. Она производится в „чистой комнате“ на месте на заводе QATM с использованием собственных широких компетенций. Все новые приборы имеют одну универсальную микроскопную систему, охватывающую все необходимые визуальные диапазоны между 0,1 мм и 8 мм с максимальной четкостью и контрастностью. Система QATM обеспечивает равномерное освещение по всему полю зрения и при любом увеличении, без темных краев.
Твердомер по Бринеллю / Роквеллу / Виккерсу / Кнупу C EVO НЕОГРАНИЧЕННОЕ ПРИМЕНЕНИЕ В ПРОМЫШЛЕННОСТИ
Свободно регулируемый дисплей управления
Ультра-тонкий, емкостной сенсорный дисплей 12” может быть перемещен вверх/вниз или плавно наклонен с помощью шаровых шарнирных соединений для достижения наилучшей эргономики при работе с прибором.
ОПТИМИЗИРОВАННЫЙ ДИЗАЙН ТЕСТОВОЙ ГОЛОВЫ
Набор зажимных и удерживающих элементов может быть подобран в соответствии с требованиями к инструменту. Опциональная прозрачная защита от столкновений может защитить инструменты на приборе от повреждений, обеспечивая при этом неограниченный обзор внутренней части испытательной зоны.
Цветная камера промышленного стандарта с Ethernet интерфейсом
Высококачественные CMOS-камеры с разрешением 5 мегапикселей определяют современный отраслевой стандарт. По сравнению с другими системами камер возможна гораздо более высокая стабильность передачи. Кроме того, ПК и твердомер могут быть установлены отдельно даже на больших расстояниях.
IoT - Internet of things The platform for remote access to your devices
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
- Real-time Monitoring: Monitor your machinery in real time, from anywhere in the world. This data-driven approach empowers you to make informed decisions with ease.
- Live Notifications: Be ahead of the curve with immediate alerts and updates. Real-time notifications ensure you stay informed about your equipment's performance, leading to proactive maintenance.
- Effortless Backup: Simplify your data protection. Whether you need to back up a single device or an entire fleet, our platform streamlines the process, minimizing downtime and data loss.
- Automatic & Free Software Updates: Bid farewell to manual updates! Verder Scientific IoT ensures your customers' machines are consistently equipped with the latest software, optimizing performance and reliability.
Полноэкранный режим Qpix T2 Четкий фокус на существенном
Полноэкранный режим
Четкий обзор всех наиболее важных функций на одном экране гарантирует удобство интерфейса для пользователя и, самое главное, обеспечивает четкое определение приоритетности результатов испытаний.
Поддержка "мультитач" для сверхлегкого управления
Работа по современному с использованием "мульти-тач" для удобного масштабирования и простая навигация через меню.
Индустрия 4.0 Для возможности интеграции в сеть завтра
Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий заказчикам полный набор возможностей обеспечения связи между приборами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных подключаемых решений, таких как QDAS Plug-In + до индивидуальных решений для заказчиков, полностью реализуемых компанией QATM. У нас есть профессиональное решение для каждого применения.
Идеальное измерение твердости - Расходные материалы от QATM
Определение твердости более надежно, безопасно и эффективно при использовании правильных ингредиентов: знаний, осторожности и правильного выбора расходных материалов и инструментов.
Универсальные твердомеры Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.
Qness 250 / 750 / 3000 C EVO Характеристики
| Поддерживаемые методы измерений | Бринелль, Виккерс, Роквелл, Кнуп, твердость пластика |
|---|---|
| Диапазон испытательных нагрузок | Qness 250 C EVO: 1 - 250 кг (9,81 - 2450 Н) | Qness 750 C EVO: 0,3 – 750 кг (2,94 – 7358 Н) | Qness 3000 C EVO: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Регулировка тестовой высоты | вручную / шпиндель |
| Тестовое пространство по вертикали / по горизонтали | 395 / 220 мм |
| Предметный столик | Ø 100 мм |
| Максимальный вес образца | "не ограничен" |
| Вес базовой машины | 300 кг |
| Последовательность измерения | полностью автоматический / электронный контроль нагрузки |
| Система камер / Передача изображения | 5 Мп Ethernet промышленного стандарта / до 270FPS |
| Позиции турели | 2 (стандартно) или 8 (револьверная головка) |
| Программное обеспечение | Qpix T2 (Опционально: Qpix Control2 M) |
| Операционная система / Жесткий диск | SSD Виндовс 11 IoT/ 128 ГБ |
| Интерфейсы передачи данных | 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort |
| Объективы | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Поля зрения (в зависимости от выбора инструмента) | от 0,113x 0,084 мм (100x) до 7,98 x 5,97 мм (XLED 1) |
| Экран | Емкостной 12" сенсорный дисплей |
| Электропитание | 230~1/N/PE, 110~1/N/PE |
| Максимальная потребляемая мощность | ~ 480 ВТ |
| Дополнительные опции | Дизайнерский стол от Qness, защита от столкновений, лазерный нивелир, испытательные наковальни, призмы, интерфейсы для передачи данных, считыватель штрих-кода / QR-кода и т. д. |
