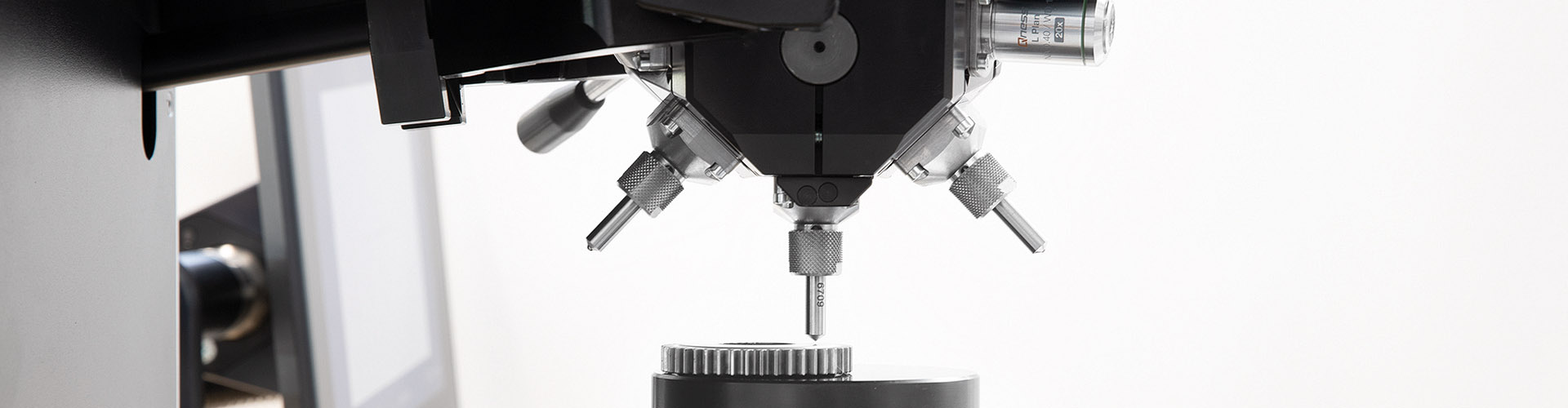

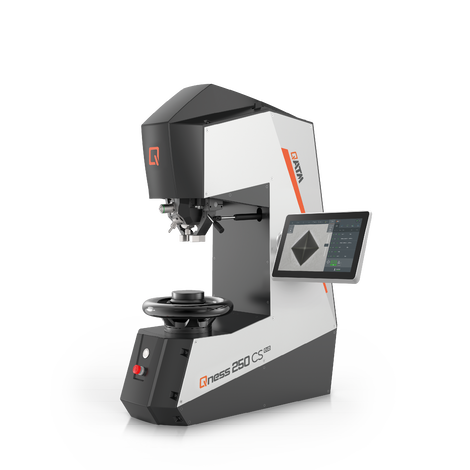

La nuova serie di durometri Brinell / Knoop / Rockwell / Vickers EVO di QATM combina tempi di ciclo estremamente brevi con la massima precisione.
Il caratteristico telaio a forma di "C" dà il nome alle versioni CS e C della serie Qness 250/750/3000 EVO.
Il concetto collaudato con testa di prova fissa e mandrino mobile su/giù è stato uno standard nei test di durezza per molti decenni ed è ideale per piccoli pezzi di prova - come modello "C" per componenti di altezza fino a un massimo di 395 mm e come modello ancora più compatto "CS" con 175 mm di altezza massima di prova.
Video di prodotto

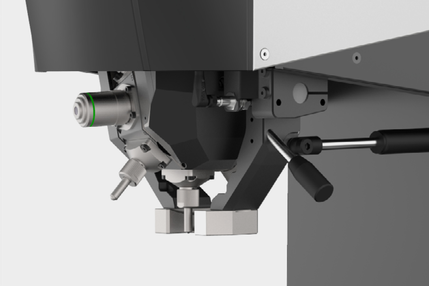

Cambio di metodo di prova più rapido Cambio utensili a 8 posizioni
Test di durezza Brinell, Knoop, Rockwell o Vickers? Il sofisticato concetto di cambio utensile con un angolo di rotazione dell'asse di 15° offre spazio per 8 utensili in un'unica unità compatta. Gli elementi del portautensili con forma chiusa su tre lati garantiscono un serraggio sicuro del pezzo intorno al punto di prova, anche per pezzi piccoli.
Macro Durometro completamente automatizzato A+ EVO
Metodi di prova e intervallo di forza
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 | HBW 2.5/31.25 | HBW 2.5/62.5 |
| HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 10/100 | HBW 10/250 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| 49.03 N | 132.9 N | 357.9 N | 961 N |
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 |
| HBW 5/750 | HBW 10/100 | HBW 10/250 | HBW 10/500 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 60 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 5/750 |
| HBW 10/100 | HBW 10/250 | HBW 10/500 | HBW 10/1000 | HBW 10/1500 | HBW 10/3000 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
* non conforme agli standard
Scoprire l'invisibile Test di durezza perfezionati con l'intelligenza artificiale
Durometro Brinell / Knoop / Rockwell / Vickers C EVO Caratteristiche uniche dello strumento

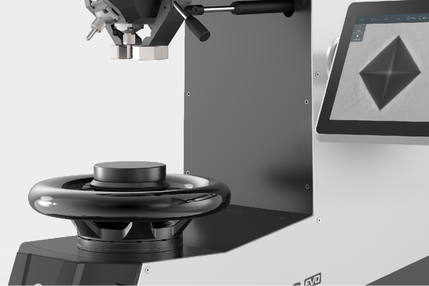

Regolazione dell'altezza del tavolo di prova
tramite una guida del mandrino stabile e ultraprecisa con cuscinetti a rulli. Struttura solida, che non richiede manutenzione, con un sofisticato volantino cromato nero. Tutti i modelli di durometro Brinell / Knoop / Rockwell / Vickers della serie EVO sono disponibili con un supporto da tavolo Ø25 mm (adattatore opzionale ¾" disponibile).

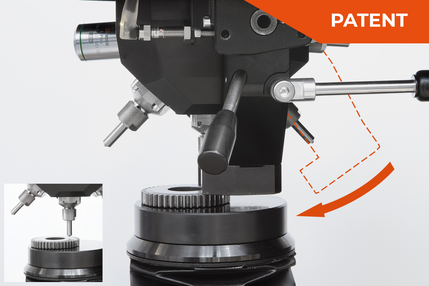

Supporto girevole per piumino
Nessun lungo cambio di utensile per posizioni di prova inaccessibili. Il portautensili può essere ruotato all'interno e all'esterno mediante azione manuale o motorizzata, a seconda delle necessità. Inoltre, gli elementi di serraggio possono essere cambiati facilmente e adattati al componente del cliente.
Ampia gamma di tavoli di prova e incudini a prisma
L'ampia gamma di incudini e prismi disponibili consente di eseguire prove di durezza su oggetti insolitamente grandi o sferici e su oggetti con superficie di prova non uniforme.
PORTAUTENSILI A 2 POSIZIONI
Tutti i durometri 250/750/3000 della serie EVO sono equipaggiati di serie con il bloccaggio per 2 utensili - semplice e conveniente con spazio per una testa di prova e una lente o XLED - ideale per esigenze di prova immutabili

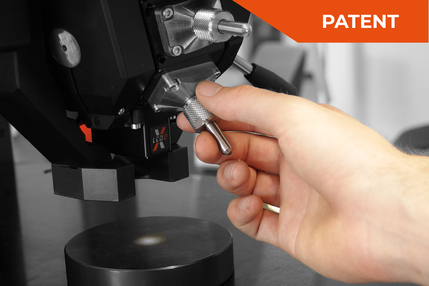

SISTEMA DI CAMBIO RAPIDO DEL PENETRATORE
Cambio del penetratore estremamente semplice e senza attrezzi grazie al meccanismo di rilascio rapido del penetratore;
Durometro Brinell / Knoop / Rockwell / Vickers C EVO RISULTATI ALTAMENTE ACCURATI IN TEMPI BREVISSIMI

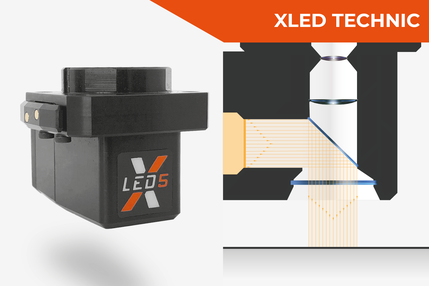

Lenti di valutazione Xled Brinell
I moduli di illuminazione XLED rivoluzionano l'analisi delle impronte Brinell. A causa della bordatura delle lenti disponibili in commercio, le dentellature Brinell morbide in particolare possono essere soggette a risultati di misura imprecisi. Al contrario, le lenti XLED garantiscono misure precise e ripetibili, indipendentemente dal tipo di materiale e dalla durezza, grazie all'illuminazione diretta e all'ampia estensione.

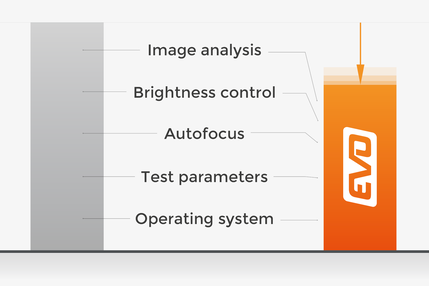

Tempi di ciclo ridotti
La nuova linea di prodotti EVO garantisce parametri di test ottimizzati, un PC Windows 10 più veloce, tempi di autofocus seriali molto più brevi, una regolazione della luminosità e una valutazione dell'immagine significativamente più rapide, il che contribuisce a tempi di completamento del ciclo molto più rapidi nelle prove di durezza di tutti i giorni, con rumori di funzionamento ancora più contenuti.

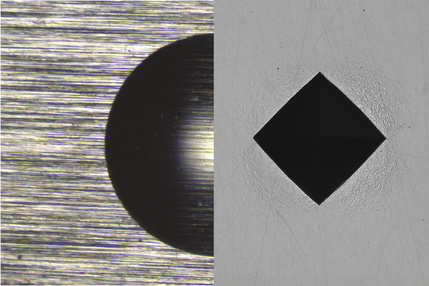

Eccellente qualità dell'immagine
Il sistema ottico della nuova serie di durometri EVO è stato completamente rinnovato. È stato costruito in loco nella camera bianca dello stabilimento QATM e beneficia della vasta esperienza dell'azienda. Tutti i durometri della nuova serie condividono un sistema di microscopio universale che copre tutti i campi visivi necessari tra 0,1 mm e 8 mm nella massima chiarezza e contrasto. Il sistema QATM garantisce un'illuminazione uniforme su tutta l'immagine, indipendentemente dal grado di ingrandimento, e senza bordi scuri.
Durometro Brinell / Knoop / Rockwell / Vickers C EVO IDONEITÀ ILLIMITATA PER LE APPLICAZIONI INDUSTRIALI

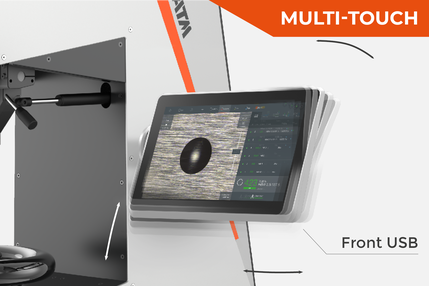

Display operativo liberamente regolabile
Il display touch capacitivo ultrapiatto da 12" può essere sollevato, abbassato e inclinato in modo agevole tramite snodi sferici per un utilizzo ergonomico e ottimizzato.
DESIGN OTTIMIZZATO DELLA TESTA DI PROVA

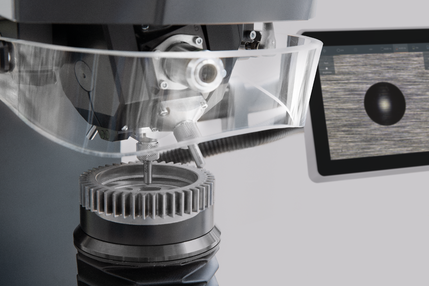

È possibile configurare una serie di elementi di bloccaggio e di tenuta per soddisfare i requisiti degli utensili. La protezione anticollisione trasparente opzionale può proteggere gli strumenti sul dispositivo da eventuali danni, garantendo al contempo una visione illimitata dell'interno della cella di prova.

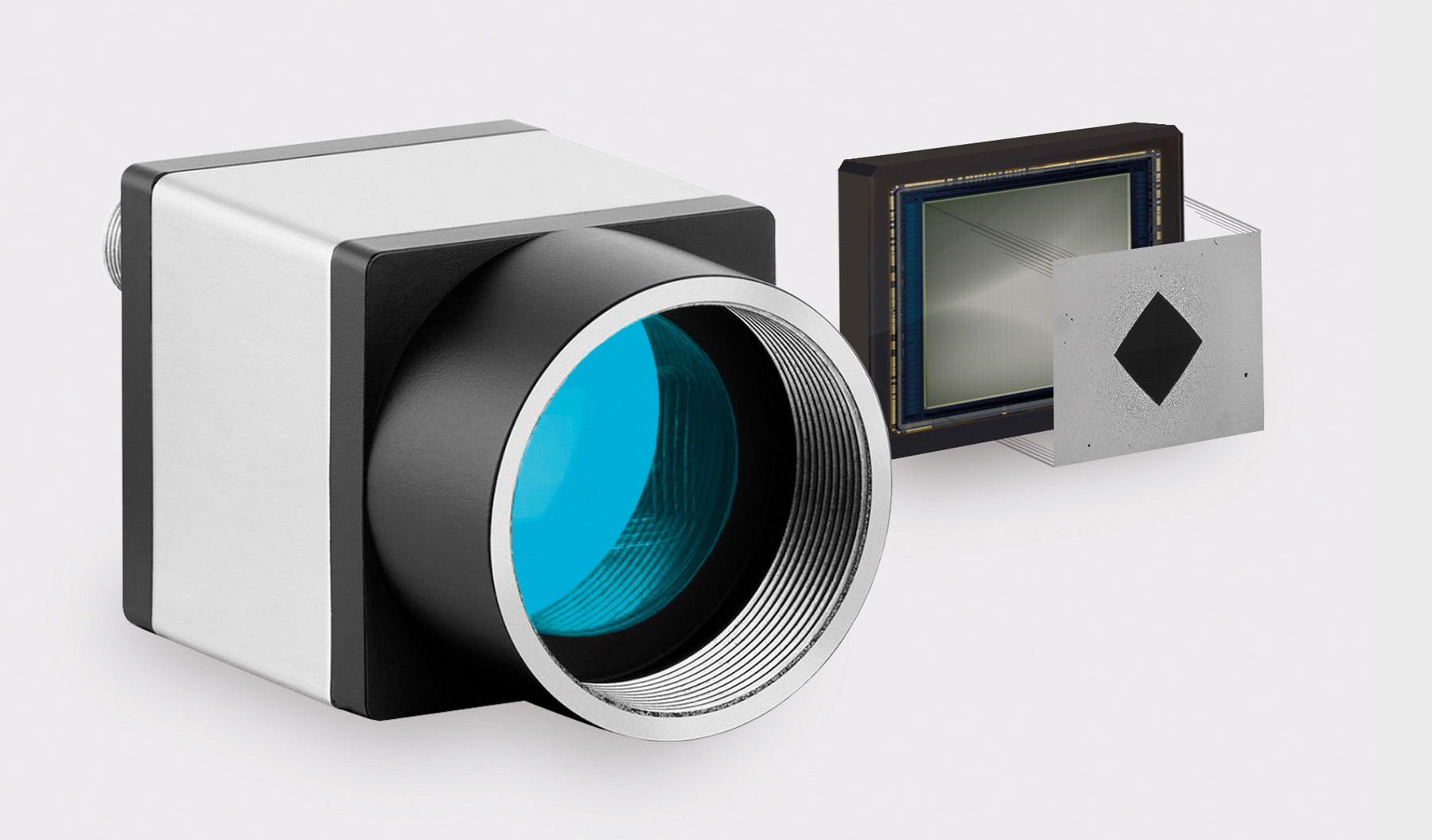

Telecamera industriale a colori Ethernet
Le telecamere CMOS da 5 megapixel di alta qualità definiscono lo standard industriale odierno. Rispetto ad altri sistemi di telecamere, è possibile ottenere una stabilità di trasmissione molto più elevata. Inoltre, il PC e il durometro possono essere impostati separatamente anche a distanze maggiori.
IoT - Internet of things The platform for remote access to your devices
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
- Real-time Monitoring: Monitor your machinery in real time, from anywhere in the world. This data-driven approach empowers you to make informed decisions with ease.
- Live Notifications: Be ahead of the curve with immediate alerts and updates. Real-time notifications ensure you stay informed about your equipment's performance, leading to proactive maintenance.
- Effortless Backup: Simplify your data protection. Whether you need to back up a single device or an entire fleet, our platform streamlines the process, minimizing downtime and data loss.
- Automatic & Free Software Updates: Bid farewell to manual updates! Verder Scientific IoT ensures your customers' machines are consistently equipped with the latest software, optimizing performance and reliability.

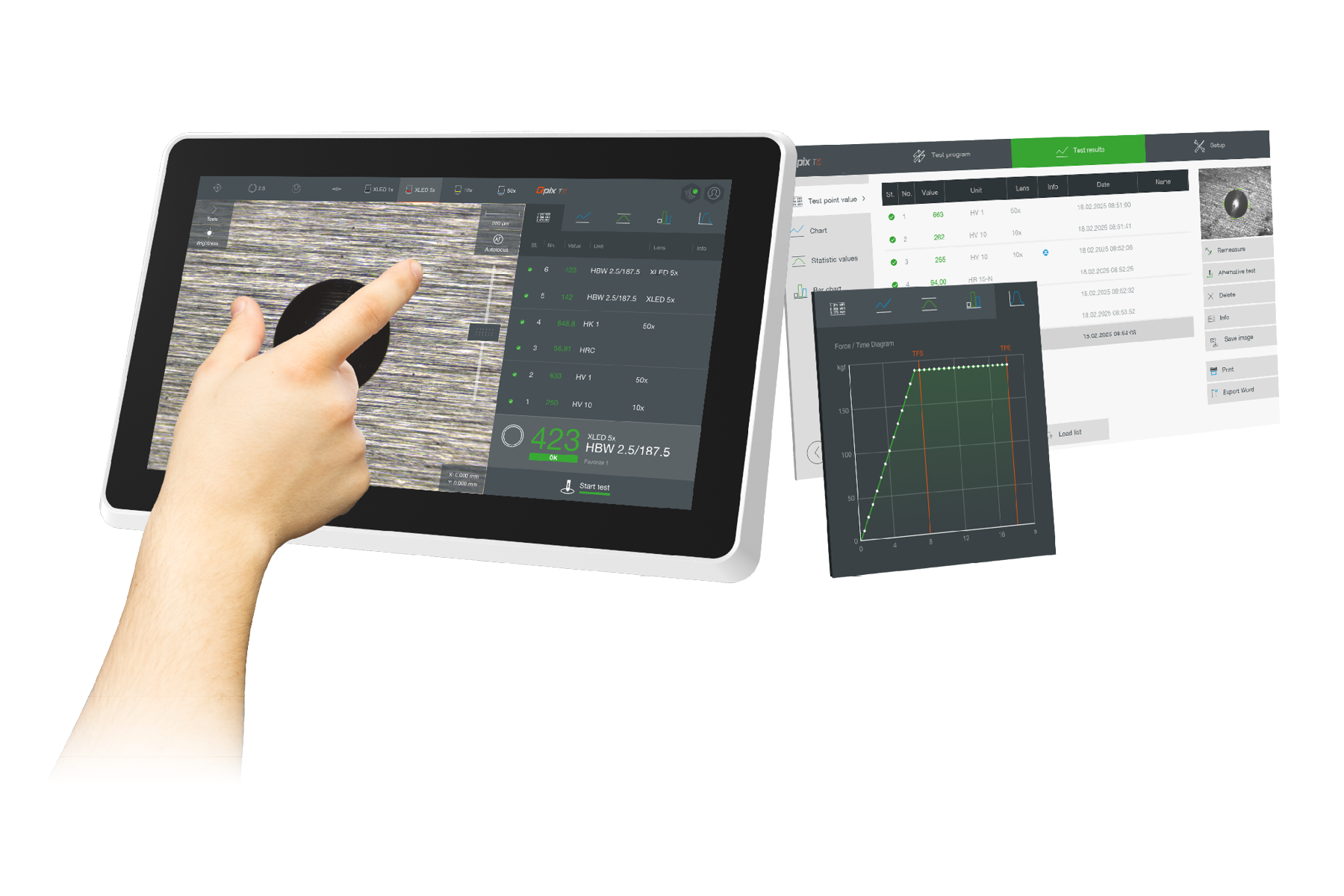

Qpix T2 con modalità full screen Chiara focalizzazione sugli elementi essenziali
Modalità Full Screen
A clear overview of all the most important functions on one screen guarantees user-friendliness and, most importantly, ensures test results are clearly prioritized.
Multi-touch capacity for ultra-simple operation
Moderno funzionamento multi-touch per un semplice zoom e una facile navigazione nel menu.

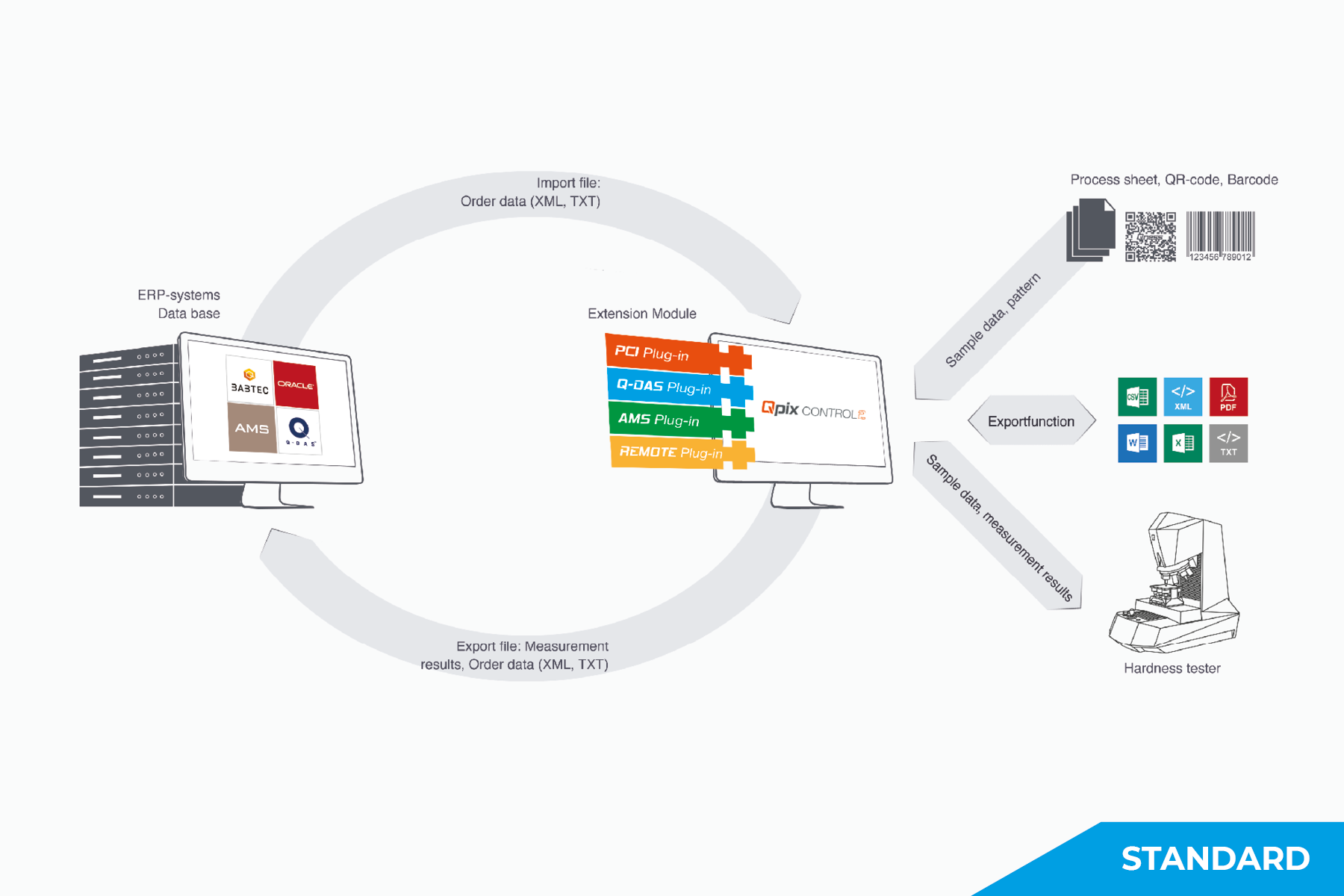

Industria 4.0 Qconnect per un domani connesso
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.
Prova di durezza perfetta - Consumabili di QATM
Le prove di durezza sono più affidabili, sicure ed efficienti quando vengono eseguite con gli ingredienti giusti: conoscenza, attenzione e la giusta scelta di consumabili e strumenti.
Qness 250 / 750 / 3000 CS EVO Dati tecnici
| Metodi di prova supportati | Brinell, Vickers, Rockwell, Knoop, Plastica |
|---|---|
| Gamma di forza di prova | Modello 250 CS: 1 - 250 kg (9,81 - 2450 N) | Modello 750 CS: 0,3 – 750 kg (2,94 – 7358 N) | Modello 3000 CS: 0,3 - 3000 kg (2,94 - 29430 N) |
| Regolazione dell'altezza | manuale / mandrino |
| Altezza di prova / Profondità della gola | 175/220 mm |
| Incudine di prova | Ø 100 mm |
| Peso massimo del pezzo da lavorare | illimitato |
| Peso macchina base | 250 kg |
| Sequenza di prova | completamente automatico / controllo elettronico della forza |
| Sistema di telecamere / Trasferimento dell'immagine | 5 MP Ethernet standard industriale / fino a 270FPS |
| Posizioni dell'utensile | 2 (standard) o 8 (cambio utensili) |
| Software | Qpix T2 (Opzione: Qpix CONTROL 2 M) |
| Sistema operativo / Disco fisso | Windows 11 IoT / SSD da 128 GB |
| Interfacce dati | 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort |
| Obiettivi | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campi visivi (a seconda della selezione dello strumento) | 0,113x 0,084 mm (100x) fino a 7,98 x 5,97 mm (XLED 1) |
| Display | Touch 12" capacitivo - Display |
| Potenza fornita | 230~1/N/PE, 110~1/N/PE |
| Consumo massimo di energia | ~ 480 O |
| Opzioni aggiuntive | piedistallo di design, protezione anticollisione, laser a croce, incudini di prova, prismi, connessioni dati, lettore di codici a barre/QR ecc. |
Qness 250 / 750 / 3000 C EVO Dati tecnici
| Metodi di prova supportati | Brinell, Vickers, Rockwell, Knoop, Plastica |
|---|---|
| Gamma di forza di prova | Modello 250 C: 1 - 250 kg (9,81 - 2450 N) | Modello 750 C: 0,3 – 750 kg (2,94 – 7358 N) | Modello 3000 C: 0,3 - 3000 kg (2,94 - 29430 N) |
| Regolazione dell'altezza | manuale / mandrino |

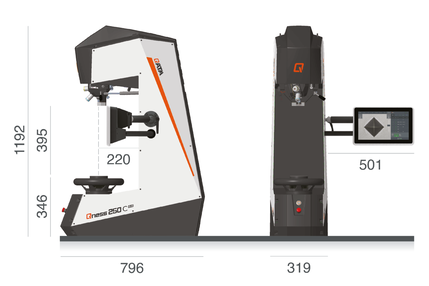

| Altezza di prova / Profondità della gola | 395/220 mm |
| Incudine di prova | Ø 100 mm |
| Peso massimo del pezzo da lavorare | illimitato |
| Peso macchina base | 300 kg |
| Sequenza di prova | completamente automatico / controllo elettronico della forza |
| Sistema di telecamere / Trasferimento dell'immagine | 5 MP Ethernet standard industriale / fino a 270FPS |
| Posizioni dell'utensile | 2 (standard) o 8 (cambio utensili) |
| Software | Qpix T2 (Opzione: Qpix CONTROL 2 M) |
| Sistema operativo / Disco fisso | Windows 11 IoT / SSD da 128 GB |
| Interfacce dati | 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort |
| Obiettivi | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campi visivi (a seconda della selezione dello strumento) | 0,113x 0,084 mm (100x) fino a 7,98 x 5,97 mm (XLED 1) |
| Display | Touch 12" capacitivo - Display |
| Potenza fornita | 230~1/N/PE, 110~1/N/PE |
| Consumo massimo di energia | ~ 480 O |
| Opzioni aggiuntive | piedistallo di design, protezione anticollisione, laser a croce, incudini di prova, prismi, connessioni dati, lettore di codici a barre/QR ecc. |
Durometro Brinell / Knoop / Rockwell / Vickers Qness 250 / 750 / 3000 C/CS EVO Scarica

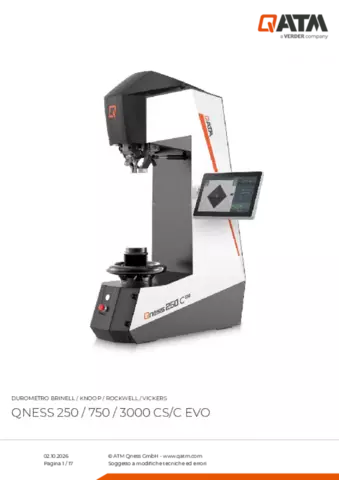

Scheda tecnica del prodotto Qness 250-750-3000 CS EVO
