Преимущества оборудования
- Cтандартизованные измерения по методам Бринелля и Роквелла согласно EN ISO и ASTM
- Полностью автоматический цикл измерений
- Полностью автоматический анализ изображения с регулировкой яркости подсветки
- Возможно встраивание в линии заводских лабораторий
- Полностью автоматическая подготовка поверхности образца
- Точная настройка глубины фрезерования
- Опция: измерительная турель
Варианты методов измерений Методы измерений & испытательная нагрузка
Brinell Testing Plant Особенности
Крепкое партнерство
- Преимущества для заказчика: - "Все от одного поставщика"
- Большой опыт в области автоматизации
- Многолетний опыт поставки систем для измерения твердости
- Комплексные решения - короткий временной цикл измерений
- Согласованные с Заказчиком решения
- Максимальная эффективность
- Профессиональный сервис
- Сделано в Австрии
Область применения
Промышленность: ковка, прокатные цеха, заводы по изготовлению прокатных труб, литейные цеха, закалочные цеха, производства нержавеющих сталей, автомобильная промышленность, железнодорожная отрасль, энергетика, производство стали, авиационная отрасль. Образцы: кольца, бруски, колесные бандажи, колеса, отливки, кованые открытые штампы, пластины, листы, стальные отливки, блоки двигателей, рельсы.
Управление данными
- Многочисленные статистические функции: диаграммы, прогрессии, гистограмм
- Экспорт списка результатов измерений в "Excel" (CSV)
- Протокол испытания A4-PDF / распечатка
- Хранение данных на накопителях USB
- Передача данных в ERP системы и базы данных
- Регистрация заказа
- Принятие целевой величины
- Передача фактической величины
Концепция большого тестового пространства
- Новейшая технология, инновационный дизайн
- Подготовленное пространство для проектирования транспортных линий и загрузки магазинов
- Для загрузки образцов сверху измерительный модуль сдвигается из зоны подачи
- Загрузка возможна возможна с 5 сторон
- Пространство для измерений: макс. высота 1600 мм, вертикальное перемещение 800 мм, пространство по горизонтали 650 мм
Управляющее ПО Qpix T2
- Система управления - Siemens S7
- Джойстик для ручного управления перемещения по осям
- Исполнение согласно инструкциям CE
- Все оси серво-управляемые
- Кольцевое освещение при работе в светлом и темном поле
- Быстрый автофокус
- Возможность проведения 2-го теста вручную
- 12" сенсорный дисплей
- ПО встроено в Windows 7
Опции
- Маркировка с помощью контактного маркера
- Удаление стружки при фрезеровании
- Канал Qdas
- Канал ERP
- Возможность расширения решения для встраивания в линию с конвейером
- Ультразвуковое исследование, VP-тест (спектральный анализ)
- Встроенные системы измерения параметров образца
- Манипуляторы
- Регулируемая тестовая высота
- Множественные тестовые точки со средним
- Определение тестовой точки световой указкой
Qradial Характеристики
| Диапазон испытательных нагрузок | 60 - 3000 кг (589 - 29430 Н) |
|---|---|
| Методы измерения в соотв. со стандартами | HBW5/750, HBW10/3000, HRC |
| Максимальная ширина измерения | 1100 мм |
| Тестовое пространство по вертикали | 1600 мм / 800 мм |
| Тестовое пространство по горизонтали | 650 мм |
| Интерфейс передачи данных | 3x USB, 1x RS232, 1x RJ45 (Ethernet) |
| Вес основной машины | 4800 кг |
| Габариты машины | (ДxШxВ) 2500 x 1900 x 2800 мм |

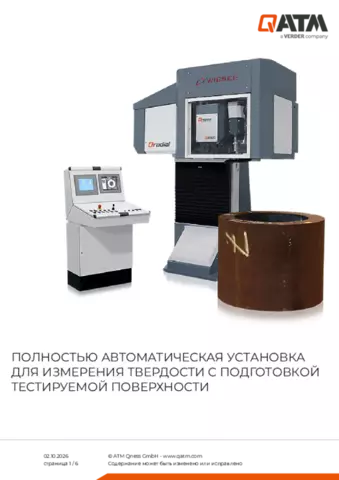

Qradial Скачать
