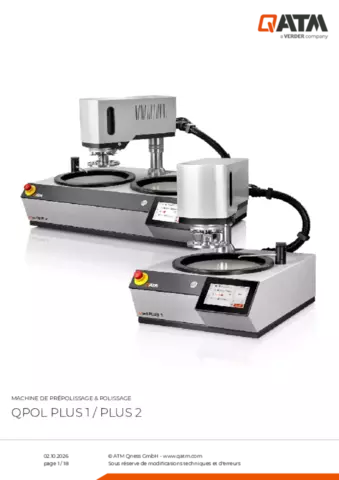

Les modèles Qpol PLUS 1 et PLUS 2 sont des machines automatiques de meulage et de polissage à une ou deux meules, pouvant fonctionner soit en pression simple, soit en pression centrale. Elles sont adaptées aux meules d'un diamètre de 200, 250 ou 300 mm. La tête PLUS haute performance permet également l'utilisation de grands porte-échantillons d'un diamètre allant jusqu'à 185 mm (pression centrale).
Châssis de la machine en aluminium soudé robuste avec revêtement en poudre durable de haute qualité
Niveau élevé de convivialité et de flexibilité : La tête de meulage/polissage est équipée de butées pivotantes réglables pour une rotation facile
Conception à disque unique : Démontage facile de tous les composants et accès aisé
Nettoyage facile et complet de la zone de travail et du plateau de broyage
Peut être équipé en option de systèmes de dosage contrôlés par logiciel pour une grande flexibilité de processus
Conception conviviale et possibilité de remplacer rapidement les consommables
Écran tactile industriel 7 pouces ergonomique intégré avec logiciel utilisateur QATM
Modèle AR - Accédez à l'aide de votre smartphone ou scannez le code QR sous « View in Room » et découvrez le modèle 3D dans le monde réel !
La tête de meulage et de polissage PLUS délivre une pression de contact de 5 à 80 N en mode de pression unique et de 20 à 350 N en mode de pression centrale. Il est possible de préparer jusqu'à 6 échantillons d'un diamètre de 50 mm à des vitesses variables en utilisant des porte-échantillons d'un diamètre de 160 mm, dans la même direction ou dans des directions opposées. De plus, grâce aux porte-échantillons de type L, des porte-échantillons à pression centrale d'un diamètre allant jusqu'à 204 mm peuvent également être utilisés.
1. Panneau de commande ergonomique
2. Corps de machine robuste
3. Conception à disque unique
4. Robinet
5. Têtes de meulage/polissage intelligentes
6. Interrupteur d'arrêt d'urgence
7. Option : Unité de dosage Qdoser Plus
Le système de dosage Qdoser, entièrement automatique et contrôlé par logiciel, accélère les processus de meulage et de polissage dans le laboratoire de matériographie et est compatible avec les appareils des séries Qpol M, GO et PLUS. Quatre flacons en verre de 500 ml à bouchon à vis peuvent être remplis de suspensions de diamant QPREP, de lubrifiants QPREP (lubrifiants pour diamant) et/ou de suspensions de polissage fin QPREP par une ouverture séparée dans le couvercle. Les flacons de stockage de la suspension sont faciles à retirer, ce qui simplifie leur nettoyage. Une fonction de rinçage à contre-courant permet de maintenir les tuyaux de raccordement propres.
Les flacons de stockage de suspension peuvent être retirés à tout moment et remplis de manière optimisée pour l'application, par exemple avec :
Un agitateur magnétique est disponible en option pour mélanger les agents de polissage et obtenir d'excellents résultats de préparation.
Grande flexibilité et facilité d'utilisation grâce à une distribution simple du produit de polissage.
Flacon compte-gouttes pour un dosage facile et continu
Le prépolissage et le polissage sont plus fiables, plus sûrs et plus efficaces lorsqu'ils sont réalisés avec les bons ingrédients : savoir-faire, soin et choix judicieux des consommables et des instruments.
| Unité à un plateau | |
| Plateaux | ø 200/250/300 mm (dimension recommandée : Ø 300 mm) |
| Diamètre intérieur de la cuve | ø 350 mm |
| Support échantillons | Pression simple : ø 160 mm Pression centrale : jusqu'à ø 185 mm |
| Nombre d'échantillons | Pression simple : 1 à 6 échantillons, ø 50 mm Pression centrale : 1 à 5 échantillons, ø 50 mm |
| Force de contact | Pression simple : variable, 5 à 80 N Pression centrale : variable, 20 à 350 N |
| Vitesse (rectifieuse) | 30 à 600 tr/min, réglable en continu |
| Vitesse de rotation (tête de meulage) | 30 - 160 min-1 |
| Connexion eau | 1 raccord d'eau douce G ½", max. 6 bars |
| Connexion air comprimé | 6-8 bars, raccord NG 8 |
| Dispositif de dosage (en option) | Qdoser GO, Qdoser PLUS, Qdoser ONE |
| Température ambiante | 10 - 40 °C |
| Puissance moteur | Roue motrice : 0,75 kW (S1) / 1,1 kW (S3) Tête de meulage : 0,37 kW (S1) |
| Charge connectée | 1.4 kVA |
| Raccordement électrique | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Interfaces | USB |
| B x H x T | 511 x 610 x 756 mm |
| Poids (selon l'équipement) | environ 65 kg |
| Unité à 2 plateaux | |
| Plateaux | ø 200/250/300 mm (dimension recommandée : Ø 300 mm) |
| Diamètre intérieur de la cuve | ø 350 mm |
| Support échantillons | Pression simple : ø 160 mm Pression centrale : jusqu'à ø 185 mm |
| Nombre d'échantillons | Pression simple : 1 à 6 échantillons, ø 50 mm Pression centrale : 1 à 5 échantillons, ø 50 mm |
| Force de contact | Pression simple : variable, 5 à 80 N Pression centrale : variable, 20 à 350 N |
| Vitesse (rectifieuse) | 30 à 600 tr/min, réglable en continu |
| Vitesse de rotation (tête de meulage) | 30 - 160 min-1 |
| Connexion eau | 1 raccord d'eau douce G ½", max. 6 bars |
| Connexion air comprimé | 6-8 bars, raccord NG 8 |
| Dispositif de dosage (en option) | Qdoser GO, Qdoser PLUS, Qdoser ONE |
| Température ambiante | 10 - 40 °C |
| Puissance moteur | Roue motrice : 0,75 kW (S1) / 1,1 kW (S3) Tête de meulage : 0,37 kW (S1) |
| Charge connectée | 1.4 kVA |
| Raccordement électrique | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Interfaces | USB |
| B x H x T | 901 x 610 x 749 mm |
| Poids (selon l'équipement) | environ 80 kg |
Sous réserve de modifications techniques et d'erreurs
