Make it easy. Make it automated.

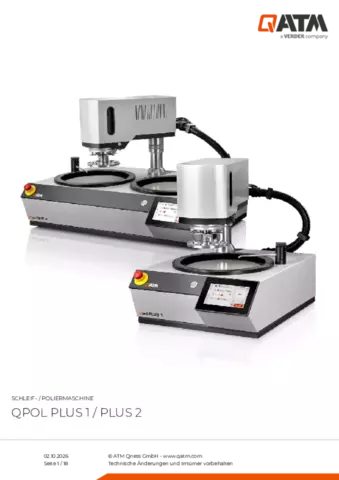

Die Qpol PLUS 1 / PLUS 2 sind automatische, einspindelige- oder zweispindelige Schleif-/Poliermaschinen mit denen im Einzel- als auch im Zentralandruck gearbeitet werden kann. Sie sind geeignet für Arbeitsscheiben mit einem Ø von 200/250/300 mm. Der leistungsstarke PLUS-Kopf erlaubt es, auch große Probenhalter bis Durchmesser 185 mm (Zentralandruck) einzusetzen.
Produktvorteile
- Automatisierte Prozesse: Das Schleifen/Polieren mit hohem Abtrag, die variable Dosierung von Diamantsuspensionen/ Schmiermitteln, die Anpresskraft, die Drehzahlregelung und Drehrichtung (Gleich-/Gegenlauf) für Polierkopf und Arbeits-scheibe sind variabel und frei einstellbar.
- Hohe Flexibilität: Die Probenaufnahme L erlaubt es auch sehr große Proben aufzunehmen.
- Hohe Reproduzierbarkeit: Methoden zur automatischen Probenpräparation können individuell erstellt und bis zu 200 Präparationsmethoden – geschützt durch ein User Account Management – editiert und gespeichert werden- Die Schleif- und Polierergebnisse bleiben bei wiederholter Durchführung konstant.
Schleif- / Poliermaschine Qpol PLUS 1 / PLUS 2 Leistungsmerkmale
Robust und zuverlässig
Maschinenkorpus aus stabiler Aluminium-Schweißkonstruktion mit hochwertiger und langlebiger Pulverbeschichtung
- Hohe Laufruhe durch vibrationsarme Konstruktion
- Leistungsstarker drehzahlgeregelter Antrieb mit optimaler Leistung auch für größere Proben geeignet
- Schlagfeste Kunststoffwanne überzeugt durch Langlebigkeit, Korrosionsbeständigkeit und einfache Reinigung
Schleif-/Polierkopf mit Schwenkendlagen
Hoher und flexibler Bedienkomfort: Der Schleif-/Polierkopf ist mit einstellbaren Schwenkendlagen zum einfachen Schwenken ausgestattet
- Beidseitige Griffmulden mit integrierten Drucktastern zum Entriegeln für eine komfortable Bedienung
- Leichter Probenhalterwechsel durch großen Abstand zwischen Schleif-/Polierkopf und Arbeitsoberfläche
Einfaches Reinigungskonzept
Single-Disc-Design: Einfache Entnahme aller Komponenten und freie Zugänglichkeit
- Spritzschutzring und Arbeitsscheibe lassen sich mit minimalem Aufwand abnehmen wodurch die Rüst- und Reinigungszeiten reduziert werden
- Wanneneinsatz (Kunststoff-Inlay) lässt sich leicht austauschen oder reinigen, um Abrieb und Suspensionsreste zu entfernen
Stabiler, herausziehbarer Wasserhahn
Einfache und gründliche Reinigung des Arbeitsbereichs und der Schleifwanne
- Cleaning-Boost-Funktion: schleudert Restflüssigkeit vom Schleif-/Poliermedium (Trocknung bei 750 U/min in 3 Sek.)
- Wasserventil wird automatisch bei Präparationsstart bzw. -ende angesteuert
- Stabiler Wasserhahn mit beweglicher Schlauchverlängerung
Optional: Qdoser Dosiersysteme
Optional ausrüstbar mit den Dosiersystemen für hohe Prozessflexibilität
- Qdoser GO: Vollautomatisches softwaregesteuertes Dosiersystem mit 4 einfach entnehm- und nachfüllbaren Dosiervorratsflaschen für reproduzierbare Ergebnisse (Magnetrührfunktion optional erhältlich)
- Qdoser PLUS: Erlaubt auch das Endpolieren (optionales Upgrade auf 1 L-Flasche für Endpoliersuspension)
Ergonomisch geformter Spritzschutzring
Für komfortables Arbeiten und einen schnellen Wechsel von Verbrauchsmaterialien
- Ergonomisch geformter Spritzschutzring reduziert das Spritzen signifikant und kann bei längeren Präparationen als komfortable Handauflage genutzt werden
- Griffmulden ermöglichen den Wechsel von Schleif-/ Poliermedien auch bei aufgesetztem Ring
Intuitive und einfache Bedienung
Ergonomisch integrierter 7“ Industrie-Touchscreen mit QATM Benutzersoftware
- Übersichtliche Menüstruktur und einfache Einstellung
- Fortschrittsanzeige der laufenden Präparation mittels Statusbalken und akustischem Signal am Ende des Schleif-/Poliervorgangs
- Integrierter Timer und direkte Anzeige von Drehmoment/Anpressdruck für hohe Reproduzierbarkeit
Schleif- / Poliermaschine Qpol PLUS 1 / PLUS 2 Erleben Sie das 3D-Modell in der realen Welt!
Hoher Durchsatz, Große Proben und exzellente Reproduzierbarkeit Plus Schleif- / Polierkopf
Der PLUS Schleif- & Polierkopf leistet 5–80 N Anpresskraft im Einzel- und 20–350 N im Zentralandruck. Bis zu 6 Proben Ø 50 mm können mit variabler Drehzahl mit Probenhaltern Ø 160 mm im Gleich- oder Gegenlauf bewegt werden. Außerdem können dank der Probenhalter L-Aufnahme auch Zentralandruckprobenhalter bis Ø 185 mm aufgenommen werden.
- Reproduzierbare Ergebnisse durch automatisches Schleifen und Polieren
- Leichte Beweglichkeit mittels Griffmulden mit integrierten Drucktastern
- Komfortabler Probenhalterwechsel durch großen Abstand zur Arbeitsfläche
Schleif- / Poliermaschine Qpol PLUS 1 / PLUS 2 Überlegenheit im Detail
1. Ergonomisches Bedienfeld
- Kompakter 7“ Industrie-Touchscreen mit intuitiver QATM-Benutzersoftware
2. Robuster Maschinenkorpus
- Stabile pulverbeschichtete Aluminiumkonstruktion
- USB-Anschluss für Datentransfer (auch Updates möglich)
3. Single Disc Design
- Ergonomisch geformter Spritzschutzring
- Schlagfeste Kunststoffwanne
4. Wasserhahn
- Wasserhahn aus Edelstahl mit herausziehbarer und flexibler Schlauchverlängerung
5. Intelligenter Schleif-/Polierkopf
- Unterstützt sowohl Einzelandruck als auch Zentralandruck
- Zwei-Hand-Betrieb für Bedienersicherheit
6. Not-Aus-Schalter
- Stoppt alle laufenden Prozesse und beweglichen Teile
7. Qdoser Plus Dosiereinheit
- Automatische Dosierung von Diamantsuspensionen/ Schmiermitteln
- Suspensionsvorratsflaschen lassen sich im laufenden Betrieb nachfüllen und entnehmen
- Erlaubt das automatische Endpolieren von Proben
Hohe Prozessflexibilität Qdoser Dosiersysteme
Das vollautomatische softwaregesteuerte Dosiersystem Qdoser beschleunigt die Schleif- und Polierprozesse im materialographischen Labor und ist für die Geräte der QPol M-, GO-, PLUS-Serie und QPol PRO geeignet. 4 verschraubbare 500-ml-Glasflaschen können mit QPREP Diamantsuspensionen, QPREP Lubricanten (Diamantschmiermittel) und/oder QPREP Feinstpoliersuspensionen über eine separate Öffnung im Deckel befüllt werden. Die Suspensionsvorratsflaschen sind leicht entnehmbar und lassen sich so einfach reinigen. Eine Rückspülfunktion hält die Verbindungsschläuche sauber.
Optimiertes Befüllen und Dosieren
Die Suspensionsvorratsflaschen sind jederzeit entnehm- und applikationsoptimiert nachfüllbar, z. B. mit:
- Qdoser PLUS: 3x Diamantsuspensionen/Schmiermittel und 1x Endpoliersuspension (optionales Upgrade auf 1 L-Flasche für Endpoliersuspension)
- Qdoser GO: 4x Diamantsuspensionen Dia-COMPLETE
Optional: Magnetrührer
Optional steht ein Magnetrührer zum Aufrühren der Poliermittel für exzellente Präparationsergebnisse zur Verfügung
- Integrierter Magnetrührer verhindert ein Absetzen der Suspension
- Optimale Verteilung der Polierpartikel durch automatisches Aufrühren der Suspensionen
Dosierung
Hohes Maß an Flexibilität und Bedienkomfort durch einfache Poliermitteldosierung
- Einfacher Einsatz der Dosierdüsen in die vorgesehene Halterung im Schleif- und Polierkopf
- Vollautomatische softwaregesteuerte Dosierung über Industrie-Touchscreen der Qpol Maschinen
- Dosierintervall variabel einstellbar
- Inklusive Rückspülfunktion zur einfachen Reinigung
Qdoser ONE
Tropfflasche für eine einfache und kontinuierliche Dosierung
- Einfache Handhabung – Standard QATM Suspensions-und Schmiermittelflaschen können schnell und unkompliziert auf den Dosieraufsatz aufgeschraubt werden
- Stufenlose Dosiermenge – Mittels Einstellschraube wird die Dosiermenge präzise gesteuert
- Nutzbar mit Stativ oder mit Halterung an Polierkopf
Perfektes Schleifen und Polieren– Verbrauchsmaterialien von QATM
Schleifen und Polieren ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Schleif- / Poliermaschine Qpol PLUS 1 / PLUS 1 Technische Daten
Schleif- / Poliermaschine Qpol PLUS 1
| Einspindelig | |
|---|---|
| Arbeitsscheiben | Ø 200/250/300 mm |
| Innendurchmesser Wanne | Ø 350 mm |
| Probenhalter | Einzeldruck: Ø 160 mm Mitteldruck: bis 204 mm (Durchmesser) |
| Anzahl der Proben | Einzelandruck: 1–6 Proben, Ø 50 mm Zentralandruck: 1–5 Proben, Ø 70 mm |
| Anpresskraft | Einzelandruck: variabel, 5–80 N Zentralandruck: variabel, 20–350 N |
| Drehzahl (Schleifmaschine) | 30–600 min-1, stufenlos regelbar |
| Drehzahl (Schleifkopf) | 30 - 160 min-1 |
| Wasseranschluss | 1x Frischwasser G ½“ max. 6 bar |
| Dosiergerät (Option) | Qdoser GO, Qdoser PLUS |
| Umgebungstemperatur | 10 - 40 °C |
| Antriebsleistung | Arbeitsscheibe: 0,75 kW (S1) / 1,1 kW (S3) Schleifkopf: 0,37 kW (S1) |
| Anschlussleistung | 1,4 kVA |
| Netzanschluss | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Schnittstellen | USB |
| B x H x T | 511 x 610 x 756 mm |
| Gewicht (je nach Ausstattung) | ~ 65 kg |
Schleif- / Poliermaschine Qpol PLUS 2
| Zweispindelig | |
|---|---|
| Arbeitsscheiben | Ø 200/250/300 mm |
| Innendurchmesser Wanne | Ø 350 mm |
| Probenhalter | Einzeldruck: Ø 160 mm Mitteldruck: bis 204 mm (Durchmesser) |
| Anzahl der Proben | Einzeldruck: 1 - 6 Proben, Ø 50 mm Zentraldruck: 1 - 5 Proben, Ø 70 mm |
| Anpresskraft | Einzelandruck: variabel, 5–80 N Zentralandruck: variabel, 20–350 N |
| Drehzahl (Schleifmaschine) | 30–600 min-1, stufenlos regelbar |
| Drehzahl (Schleifkopf) | 30 - 160 min-1 |
| Wasseranschluss | 1x Frischwasser G ½“ max. 6 bar |
| Dosiergerät (Option) | Qdoser GO, Qdoser PLUS |
| Umgebungstemperatur | 10 - 40 °C |
| Antriebsleistung | Arbeitsscheibe: 0,75 kW (S1) / 1,1 kW (S3) Schleifkopf: 0,37 kW (S1) |
| Anschlussleistung | 1,4 kVA |
| Netzanschluss | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Schnittstellen | USB |
| B x H x T | 901 x 610 x 749 mm |
| Gewicht (je nach Ausstattung) | ~ 80 kg |
