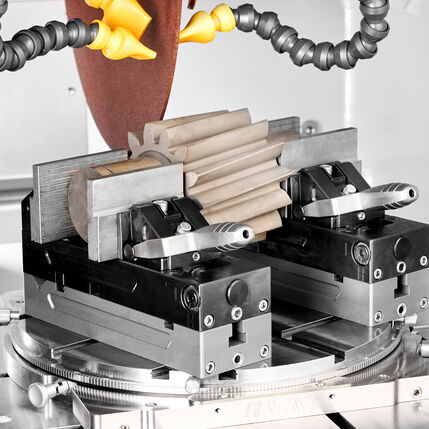

Qtool 80 Punti salienti
- Per i componenti di grandi dimensioni Ø 80 mm | W=100 mm
- Morsa eccentrica per un serraggio rapido e potente
- Funzione Easy integrata per il fissaggio rapido al tavolo (sono possibili anche i dadi con scanalatura a T)
- Blocco posteriore regolabile (50 / 100 mm per Qtool 80 - 150)
- Diversi programmi di ganasce di serraggio
- Espandibile in opzione con blocco trasversale
| Intervallo di serraggio | Larghezza delle ganasce | Altezza delle ganasce | Forza di serraggio | |
|---|---|---|---|---|
| Qtool 80 - 100 | 0 - 100 mm | 100 mm | 40 mm | ca. 4000 N |
| Qtool 80 - 150 | 0 - 150 mm | 100 mm | 40 mm | ca. 4000 N |

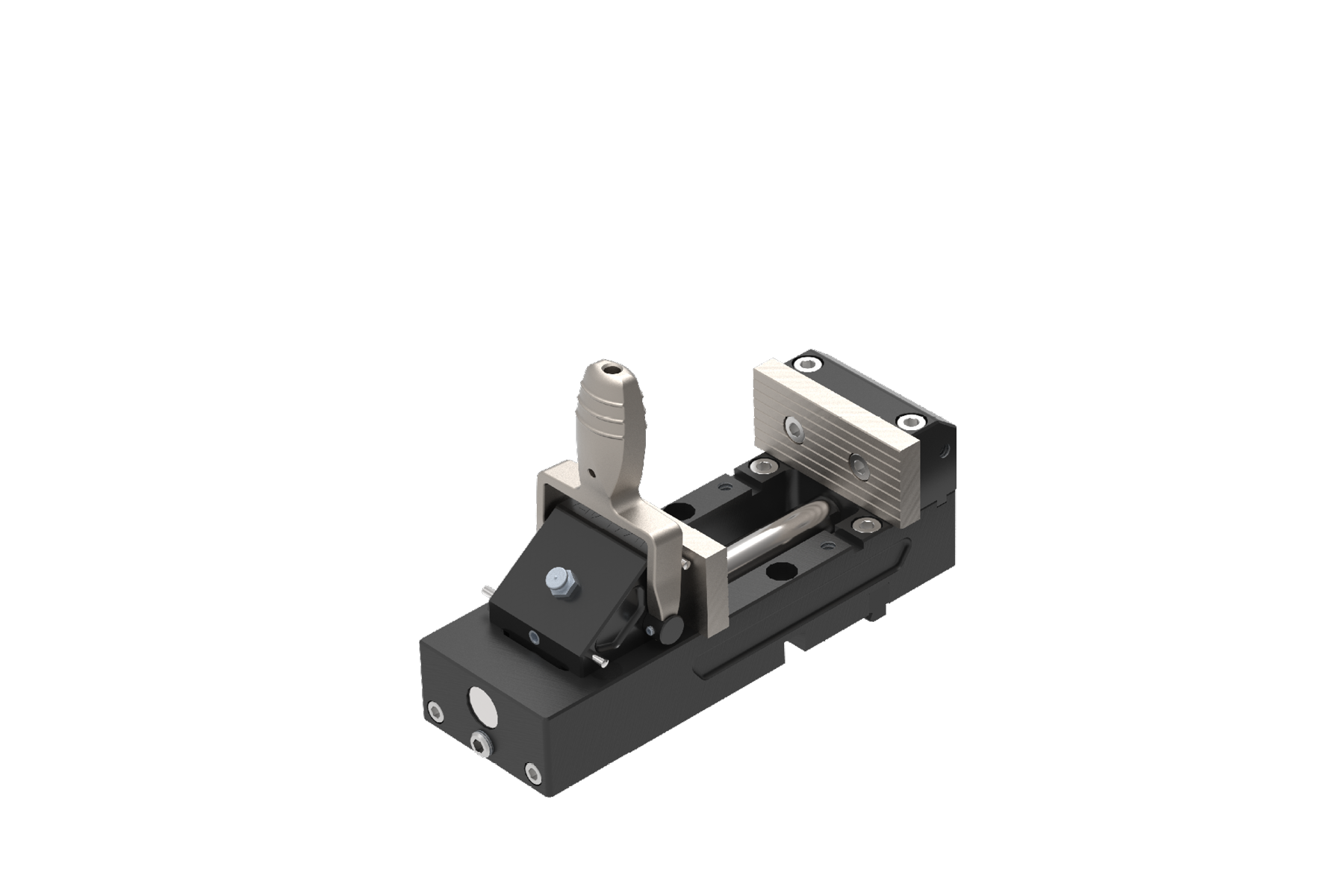

Qtool 80 - 100

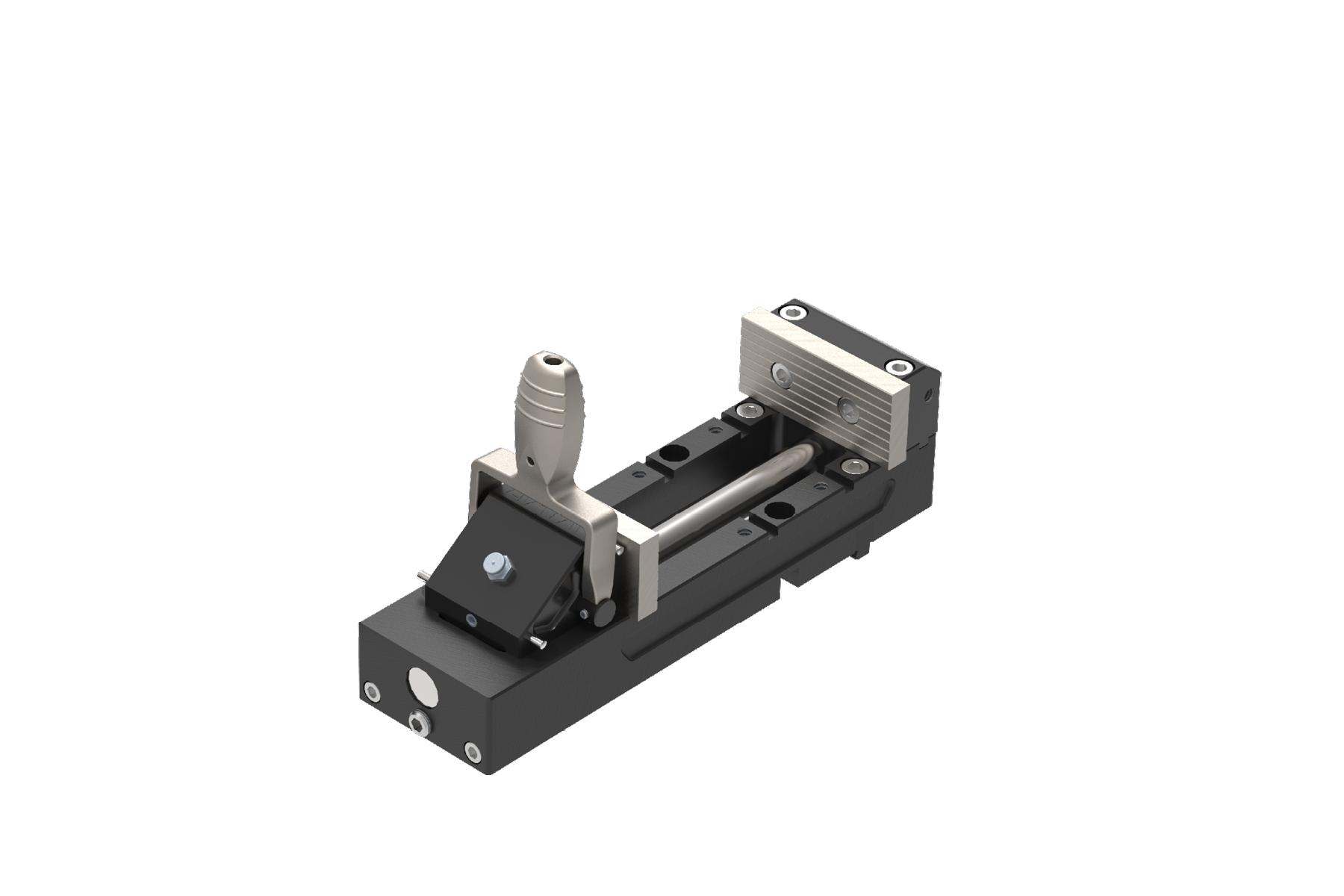

Qtool 80 - 150

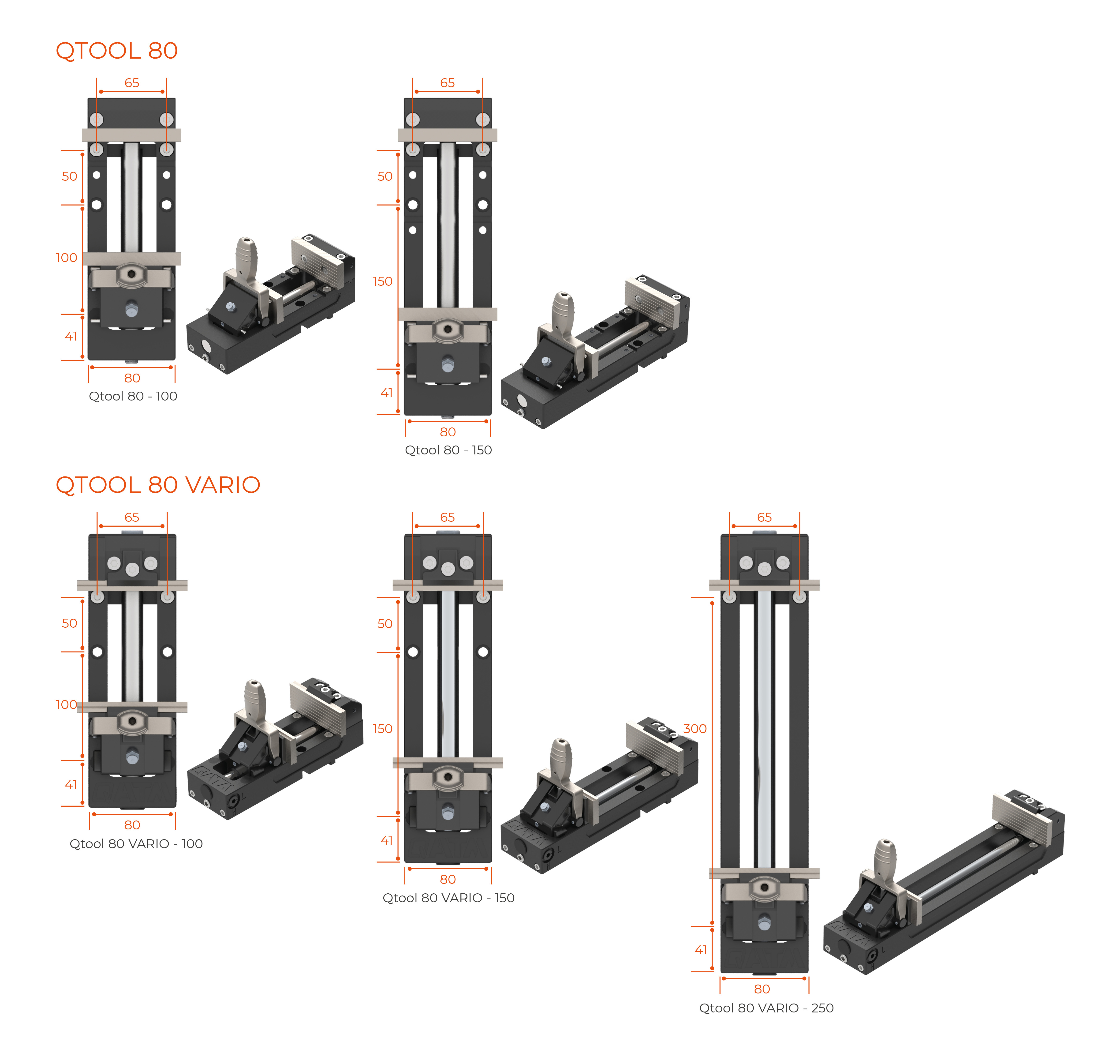

Qtool 80 Dati tecnici
Qtool 80 VARIO Punti salienti
- Solo VARIO: Regolazione della forza di serraggio: Alta/bassa
- Solo VARIO: Maggiore variabilità - Le ganasce possono essere posizionate lateralmente
- Solo VARIO: Posizionabile liberamente per una posizione di taglio ottimale
- Option: Arresto del pezzo per un rapido posizionamento dei componenti
- Ganasce intercambiabili
- Funzione Easy integrata
| Intervallo di serraggio | Larghezza delle ganasce | Altezza delle ganasce | Forza di serraggio | |
|---|---|---|---|---|
| Qtool 80 VARIO - 100 | 0 - 100 mm | 100 mm | 40 mm | ca. 4000 N / 2500 N |
| Qtool 80 VARIO - 150 | 0 - 150 mm | 100 mm | 40 mm | ca. 4000 N / 2500 N |
| Qtool 80 VARIO - 250 | 0 - 250 mm | 100 mm | 40 mm | ca. 4000 N / 2500 N |

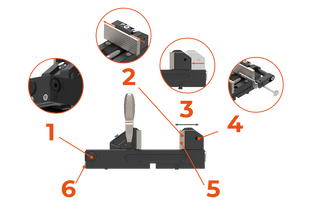

Qtool 80 VARIO Caratteristiche

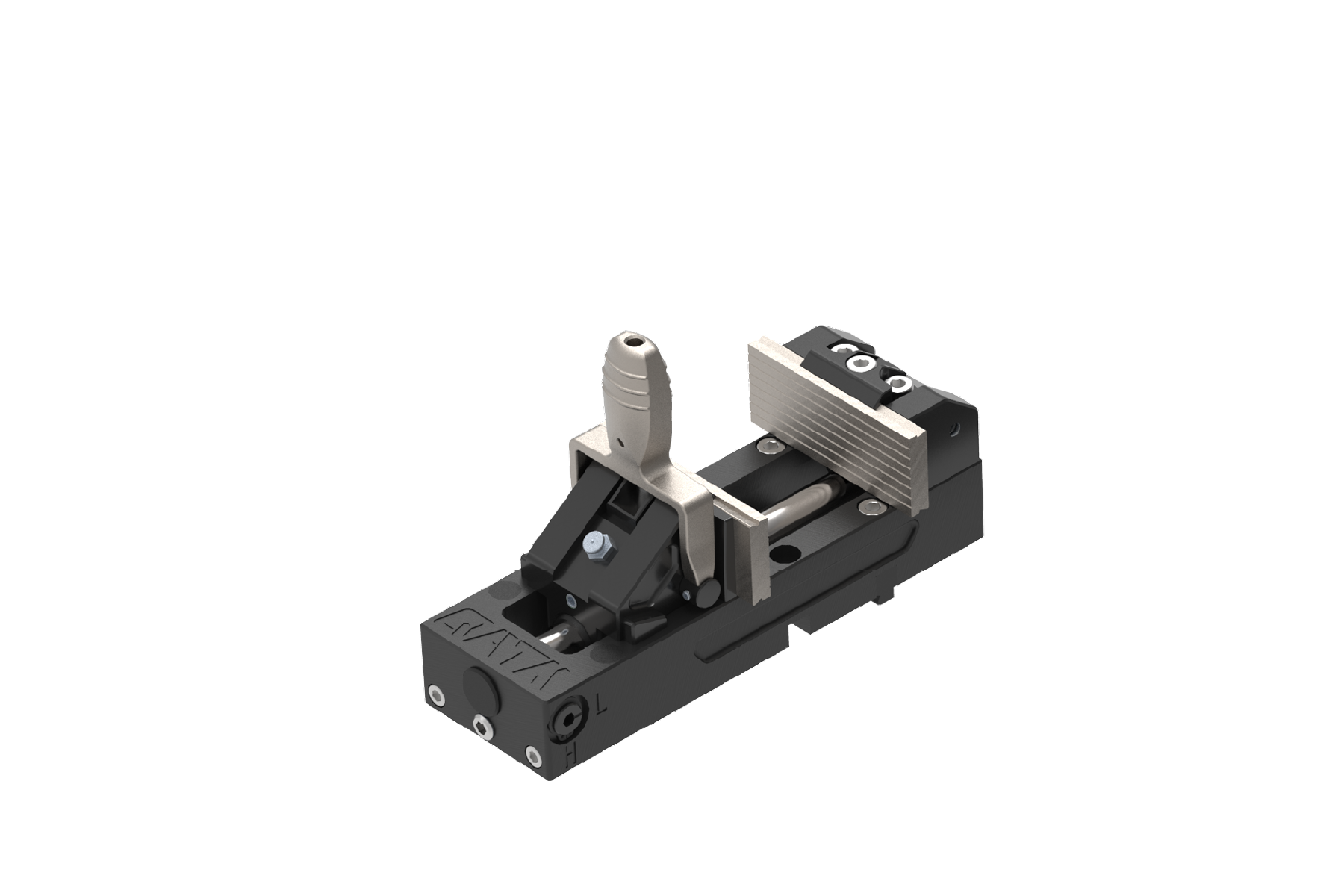

Qtool 80 VARIO - 100

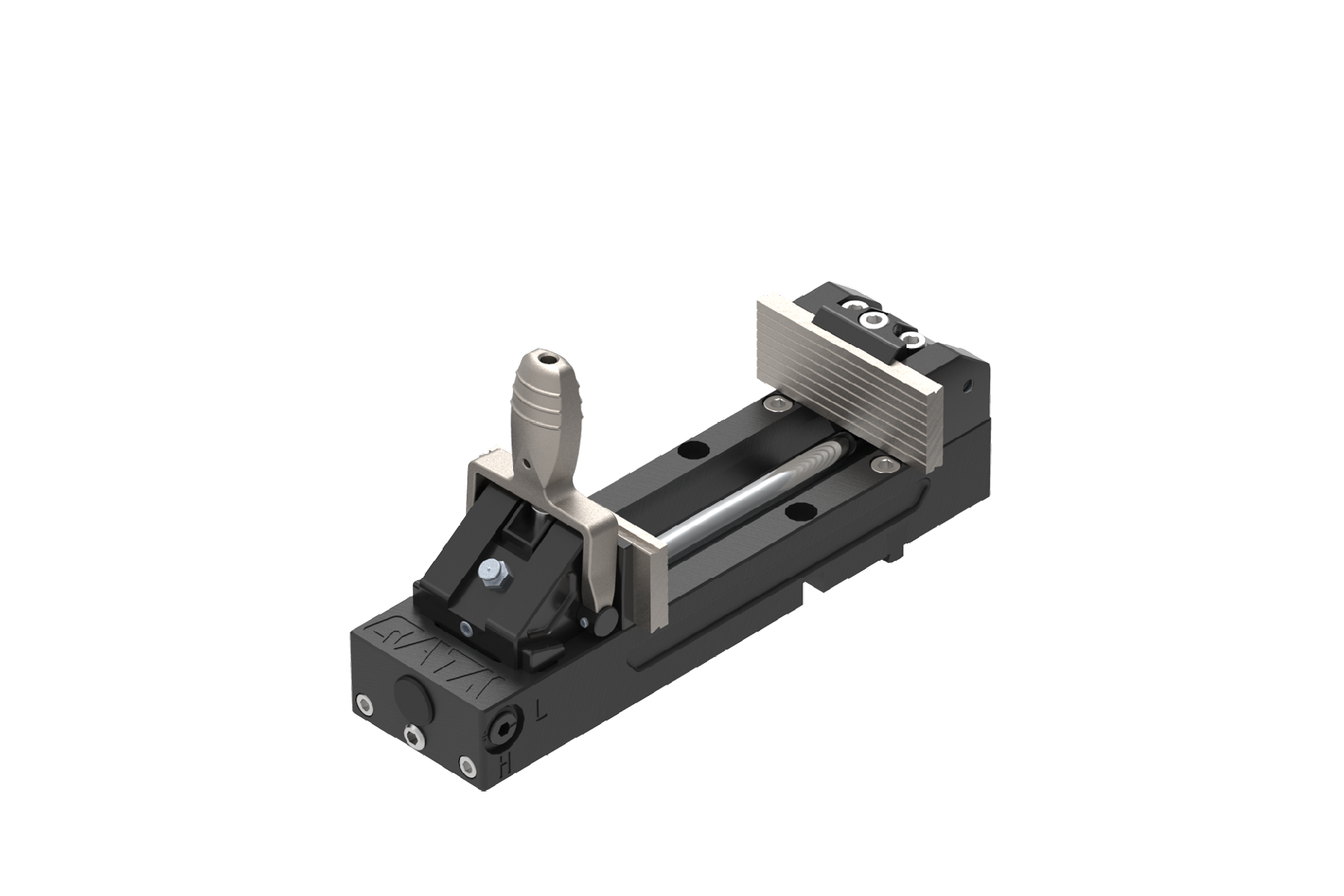

Qtool 80 VARIO - 150

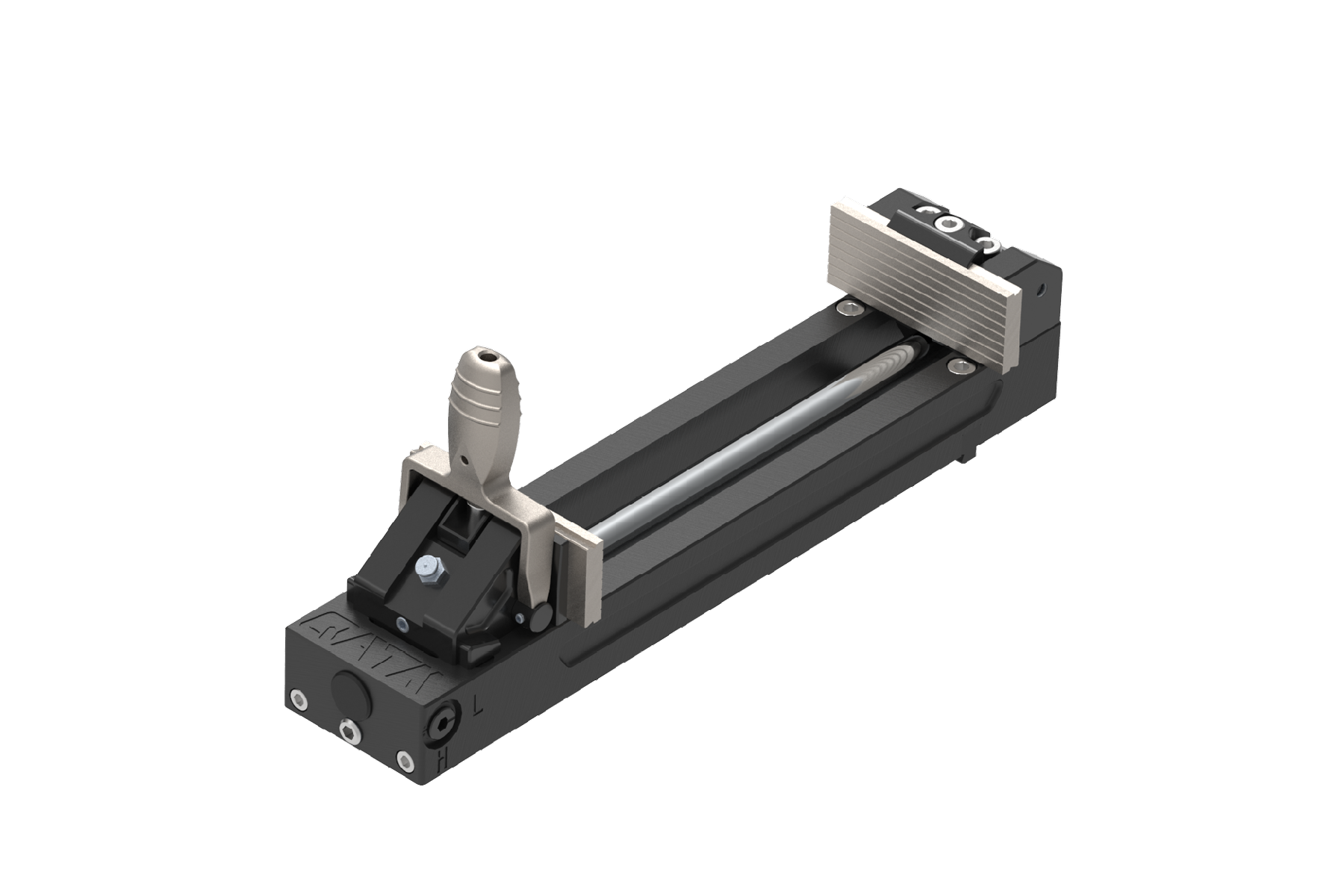

Qtool 80 VARIO - 250
Serie Qtool 80 / Qtool 80 VARIO compatibile
| Compatibile con la troncatrice | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 | Qcut 400 A | Qcut 500 A | Qcut 600 A/BOT | Qcut 800 A |
|---|---|---|---|---|---|---|---|---|
| tramite piastra Easy | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.
Ganasce di serraggio per la Serie Qtool 80 / Qtool 80 VARIO
Grazie all'ampia gamma di ganasce, gli utensili Qtool possono essere personalizzati in base ai componenti da tagliare:

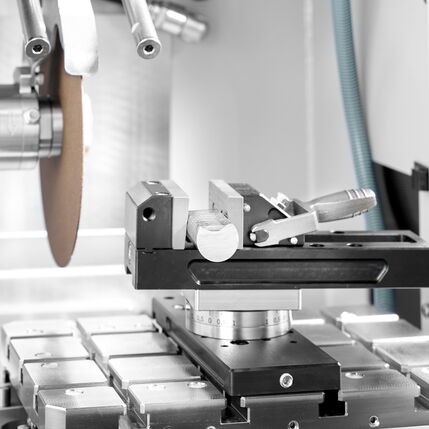

Componenti rotondi
- Si può bloccare in modo preciso e sicuro utilizzando le ganasce a prisma o la ganascia smussata
- La geometria delle ganasce crea un contatto definito a 3 punti tra il pezzo e il dispositivo di serraggio.
- In questo modo si evita che i componenti scivolino
- I componenti rotondi possono anche essere bloccati verticalmente con il prisma a croce e tagliati sopra il dispositivo di bloccaggio.
Componenti di grandi dimensioni
- Le ganasce alte offrono una superficie di serraggio più ampia per componenti geometricamente grandi
Bloccaggio del lato tagliato del componente
- Anche il lato tagliato del componente può essere bloccato con le ganasce scanalate.
- In questo modo si riduce notevolmente la formazione di sbavature durante il taglio e si evita la successiva levigatura della sbavatura prima dell'inserimento in una pressa di inglobamento.

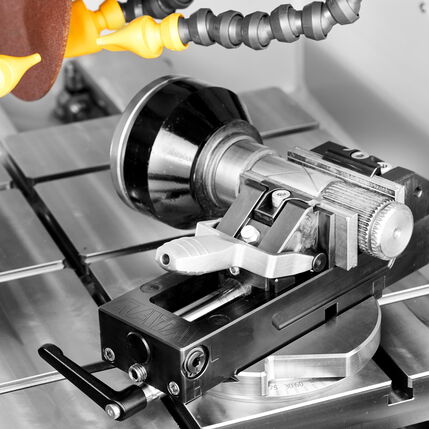

Sezioni longitudinali di componenti cilindrici
- Le speciali ganasce per barre tonde sono progettate per tagliare con precisione i componenti cilindrici nel senso della lunghezza.

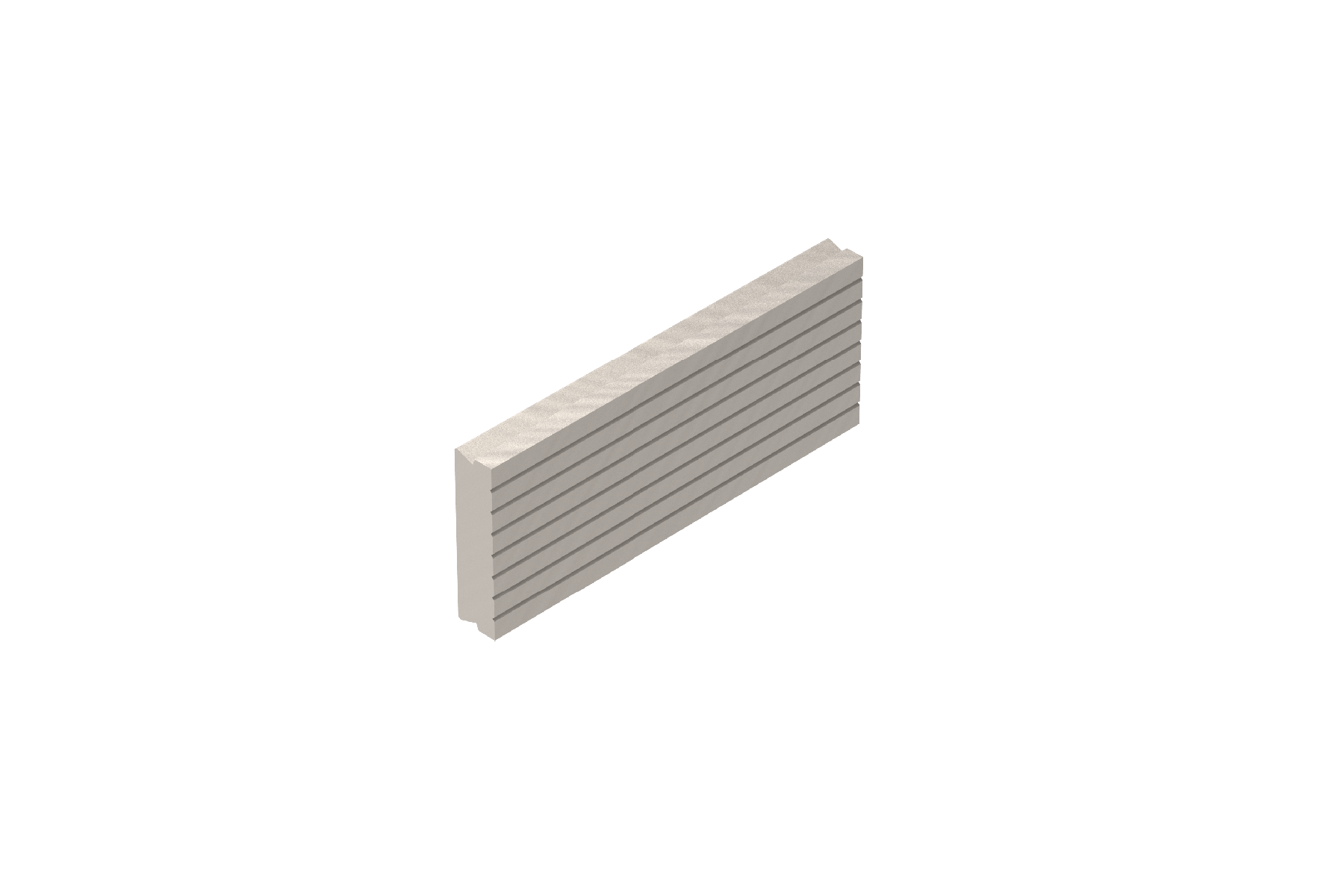

Ganascia di serraggio, standard (con Qtool incluso)
- Ganasce standard
- Altezza delle ganasce: 40 mm
- Larghezza delle ganasce: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
- Ganascia universale
- Contenuto della fornitura: 1 ganascia (ganascia di ricambio)
Ganascia di serraggio, smussata
- Altezza delle ganasce: 40 mm
- Larghezza delle ganasce: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
- Superficie di serraggio smussata a 5°
- Ganascia di serraggio per la pressatura di materiale rotondo
- Per componenti rotondi fino a Ø 80 mm
- Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)

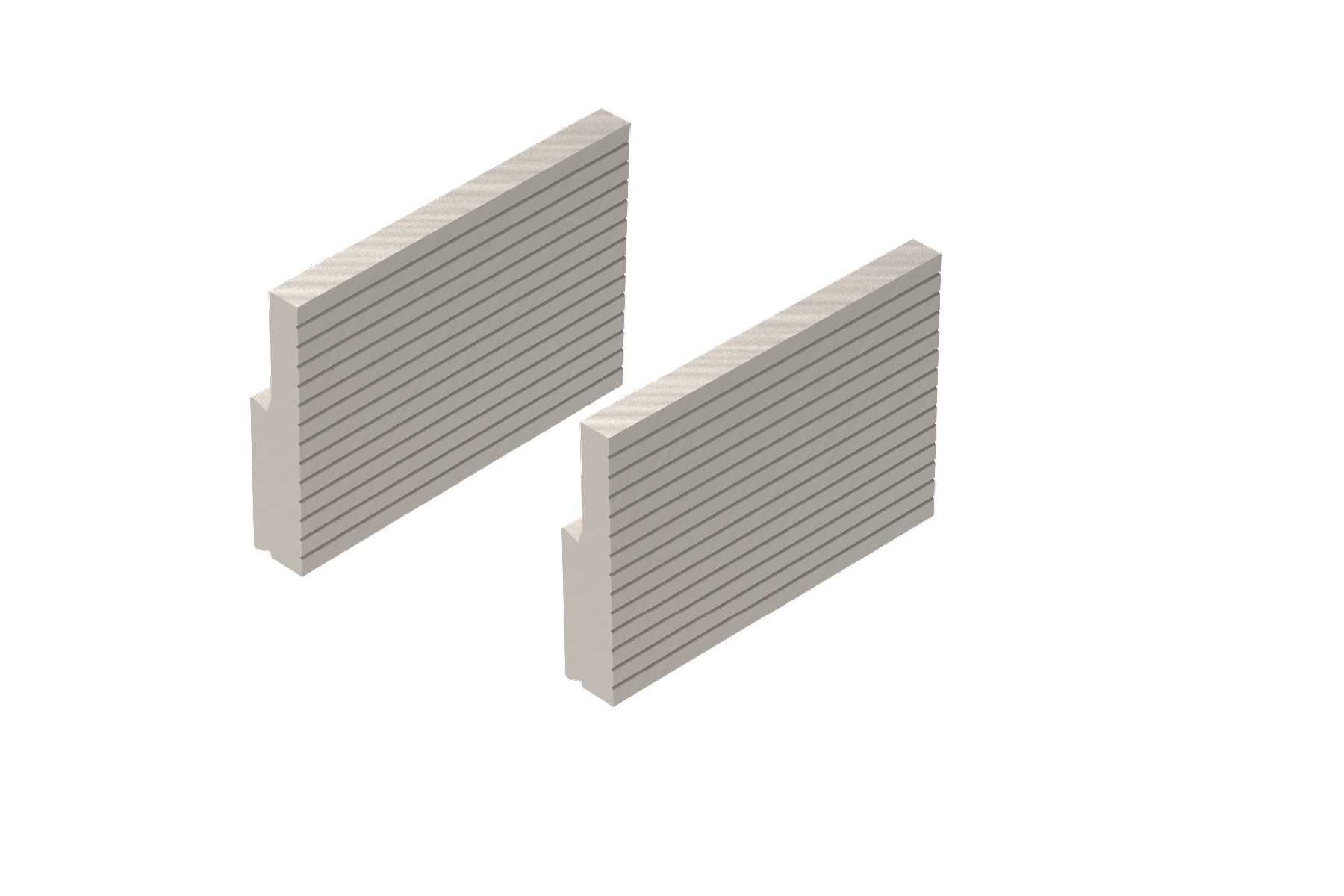

Ganascia di serraggio, alta
- Altezza delle ganasce: 70 mm
- Larghezza delle ganasce: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
- Per i componenti di grandi dimensioni
- Contenuto della fornitura: 2 ganasce

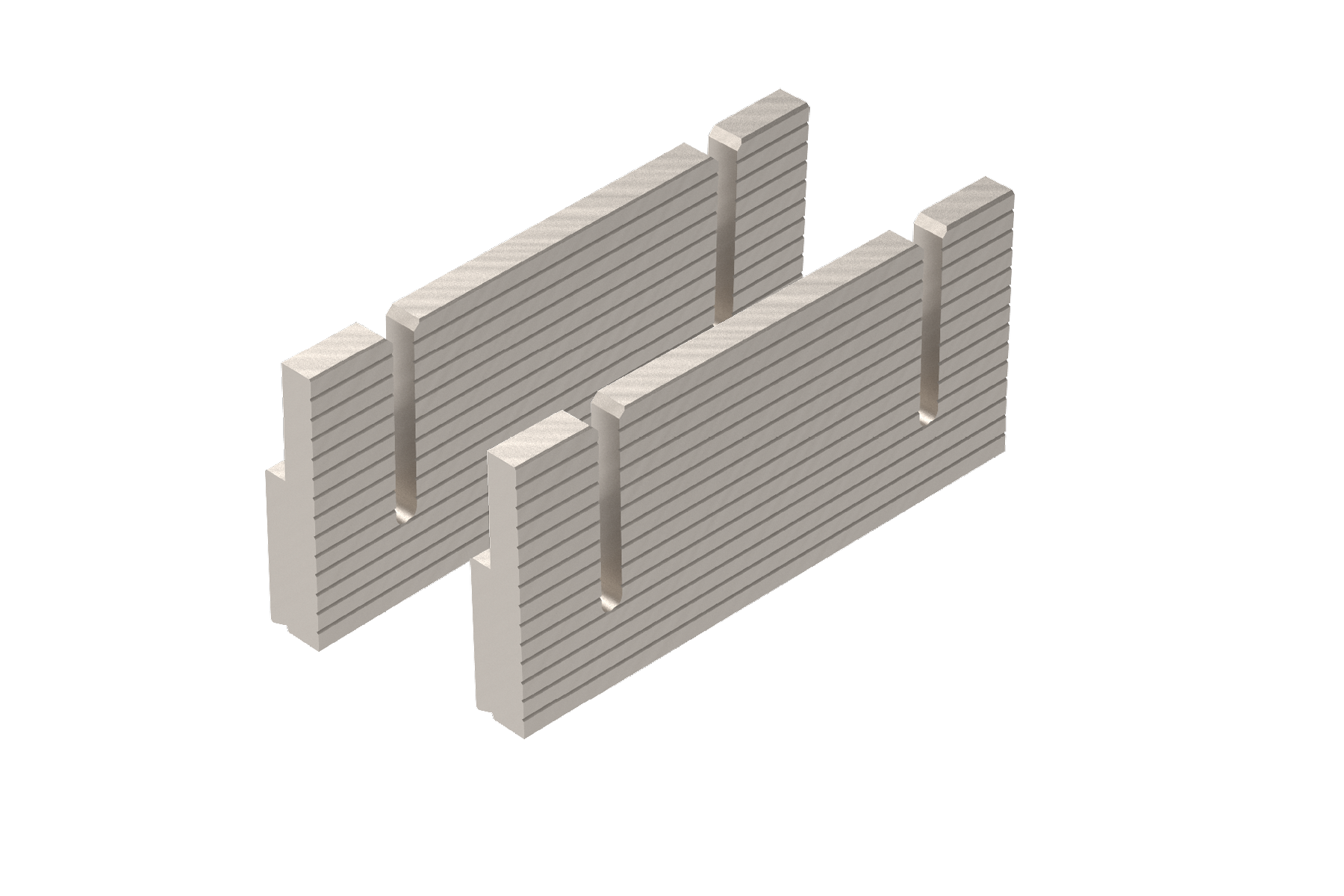

Ganascia di serraggio, a scanalatura alta
- Altezza delle ganasce: 70 mm
- Larghezza delle ganasce: 150 mm
- Il componente separato rimane bloccato anche dopo il taglio
- Contenuto della fornitura: 2 ganasce

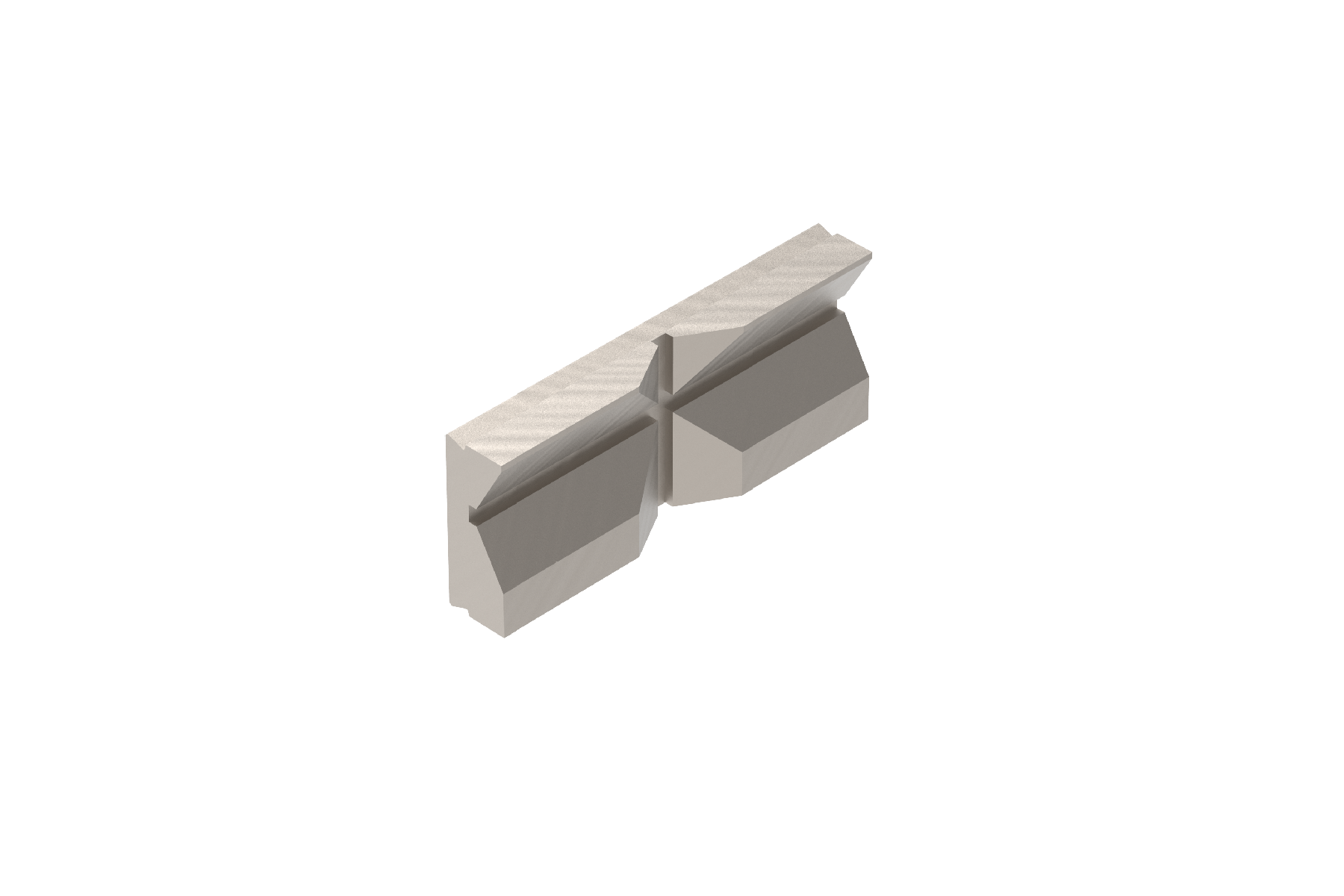

Ganascia di serraggio, prisma trasversale
- Altezza delle ganasce: 40 mm
- Larghezza delle ganasce: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
- Prisma orizzontale e verticale per il bloccaggio di componenti rotondi (supporto a 3 punti)
- Prisma orizzontale max, Ø: 55 mm
- Prisma verticale max. Ø: 55 mm
- Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)
Ganasce di serraggio prisma
- Altezza delle ganasce: 40 mm
- Larghezza delle ganasce: 100 mm
- 2 prismi orizzontali per il bloccaggio di componenti rotondi (supporto a 3 punti)
- Prismi orizzontali, Ø 5 - 28 mm
- Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)

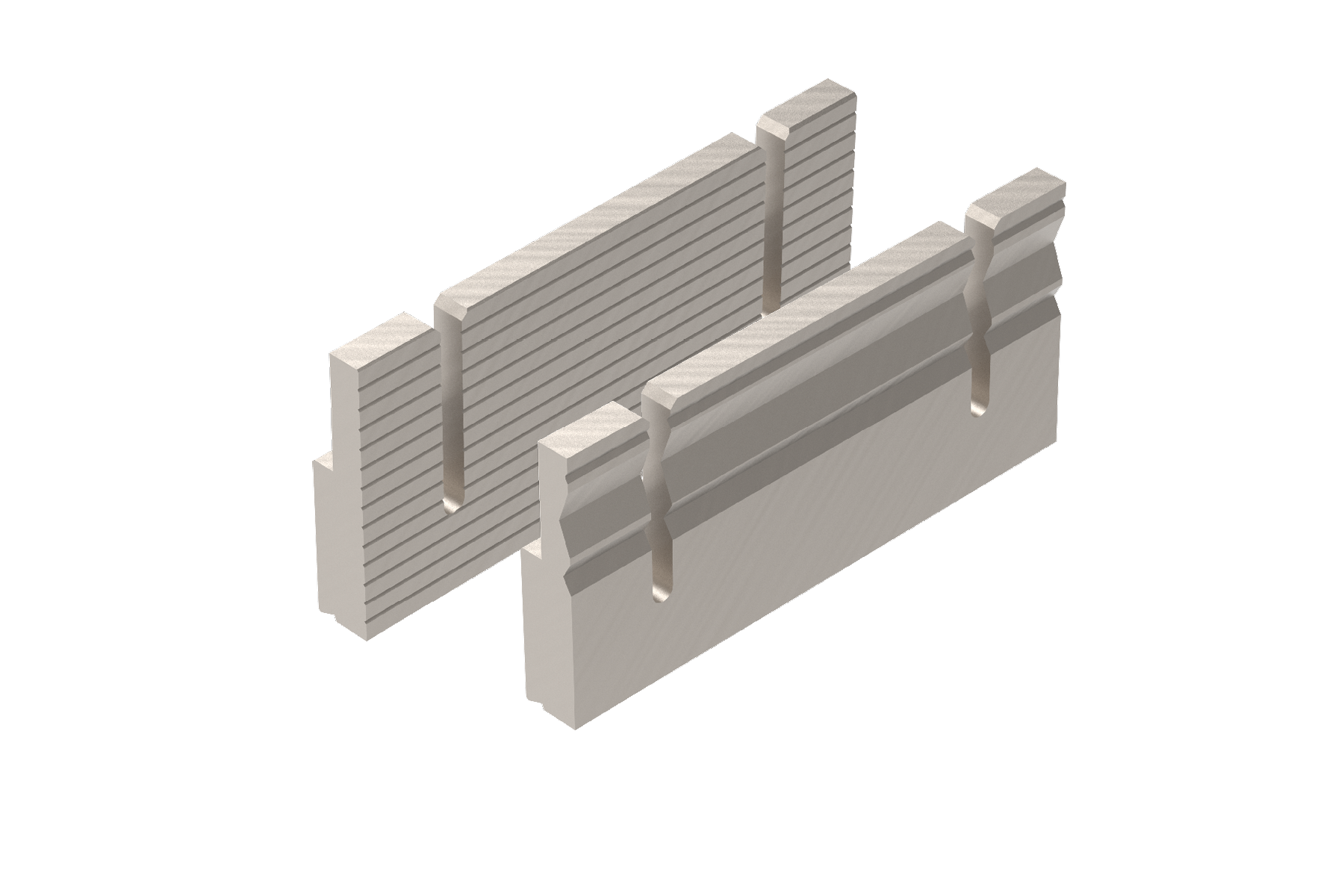

Ganascia di serraggio, alta, scanalata, con prisma
- Altezza delle ganasce: 70 mm
- Larghezza delle ganasce: 150 mm
- Prisma orizzontale max. Ø 70 mm - per il bloccaggio di componenti rotondi (supporto a 3 punti)
- Il componente separato rimane bloccato anche dopo il taglio
- Dotazione: 2 ganasce (1 ganascia standard alta, 1 ganascia con prisma)

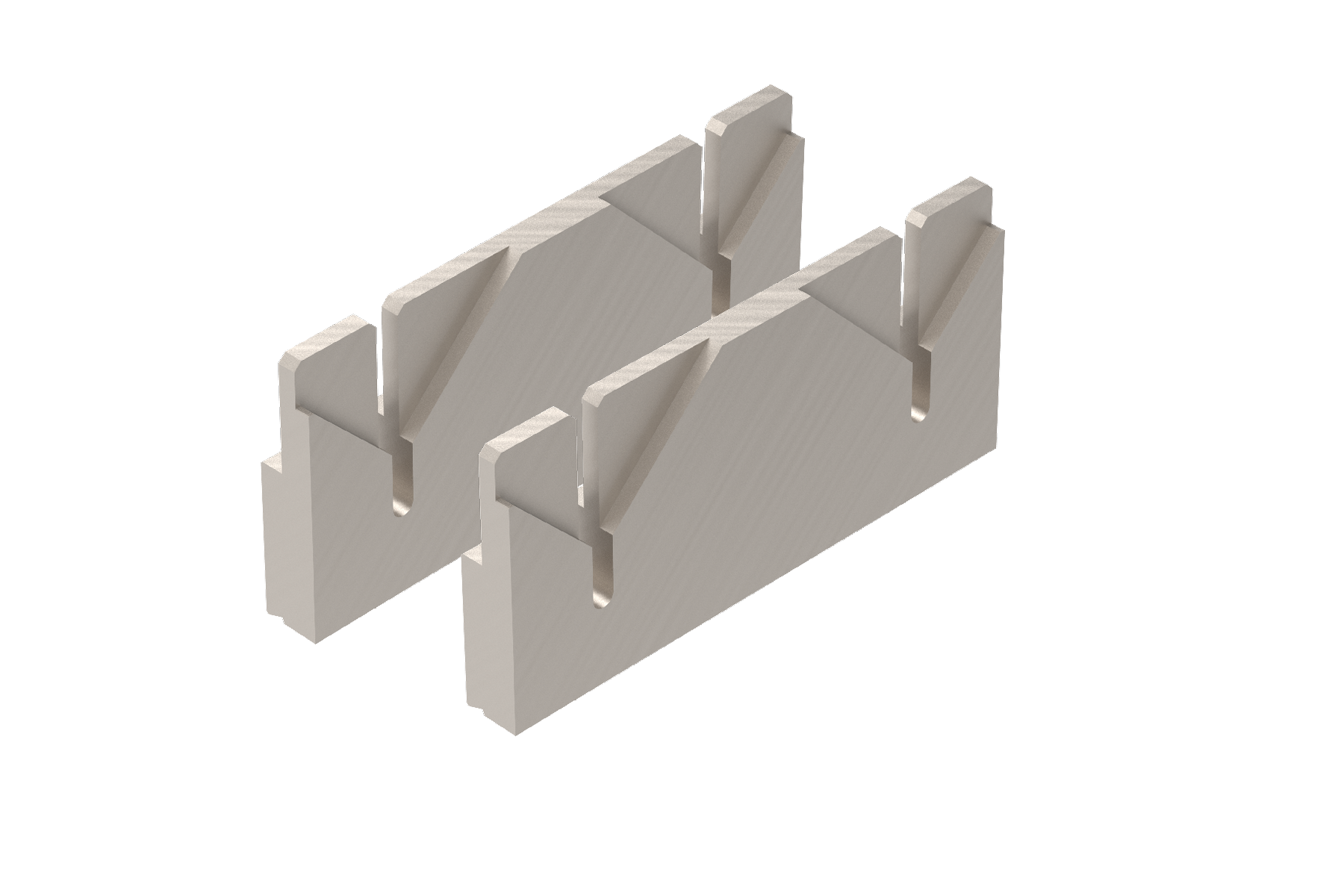

Ganascia di serraggio, scanalata per barra tonda
- Altezza delle ganasce: 70 mm
- Larghezza delle ganasce: 150 mm
- Per separare i componenti cilindrici lungo l'asse longitudinale
- 2 prismi orizzontali per max. Ø 70 mm
- Il componente separato rimane bloccato anche dopo il taglio
- Contenuto della fornitura: 2 ganasce
Arresto del pezzo
Per tagli ripetitivi di componenti con la stessa geometria, il componente può essere posizionato in modo riproducibile nello stesso modo utilizzando l'arresto del pezzo.
- Ganascia montabile su Qtool 60, 80, 80 VARIO a sinistra o a destra
- Intervallo di arresto fino a 120 mm
Dispositivi di serraggio di precisione Accessori
Piastra Easy multifunzionale
Unità girevole Qtool 60-80
