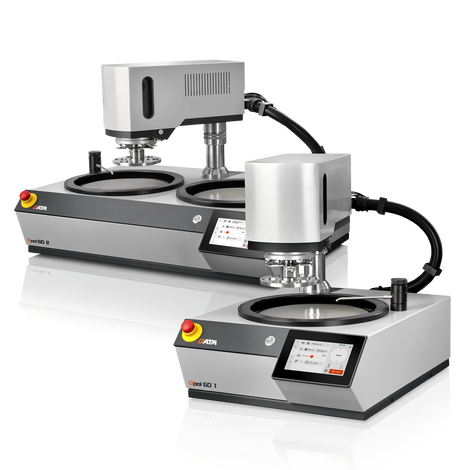

Máquinas de Lixar & Polir Qpol GO 1 / GO 2

Contato Solicitar uma demonstração do produto

Make it easy. Make it automated.

As Qpol GO 1 e GO 2 são máquinas automáticas de lixamento e polimento, com uma ou duas rodas, que podem ser operadas com pressão individual ou central. Elas são adequadas para pratos de trabalho com diâmetro de 200/250/300 mm. Com seu acionamento potente com controle de velocidade e construção robusta, oferecem a base perfeita para entrar no mundo das máquinas semiautomáticas de lixamento e polimento.

Vantagens do Produto

Processos automatizados: Lixamento/polimento de alta remoção, dosagem variável de suspensões de diamante/lubrificantes, pressão de contato, controle de velocidade e a direção de rotação (em fase/fora de fase) da cabeça de polimento e do prato de trabalho são todos variáveis e livremente ajustáveis.
Software intuitivo: O software atualizado combina conceitos comprovados com design moderno.
Alta reprodutibilidade: Os métodos automáticos de preparação de amostras podem ser personalizados, e até 200 métodos de preparação — protegidos por gerenciamento de contas de usuário — podem ser editados e salvos. Os resultados de lixamento e polimento permanecem consistentes mesmo quando o processo é repetido.

Clique para ver o vídeo

Máquinas de Lixar & Polir Qpol GO 1 / GO 2 Características de desempenho

Durável e confiável

Corpo da máquina fabricado em uma construção robusta de alumínio soldado, com revestimento em pó de alta qualidade e durabilidade

Funcionamento extremamente suave graças a um design de baixa vibração
Acionamento potente com controle de velocidade e desempenho ideal, adequado até mesmo para amostras maiores
A cuba de plástico resistente a impactos oferece excelente durabilidade, resistência à corrosão e fácil limpeza

Cabeça de lixamento/polimento com mancais giratórios

Alto nível de facilidade de uso e flexibilidade: a cabeça de lixamento/polimento é equipada com batentes giratórios ajustáveis para facilitar a rotação

Alças embutidas em ambos os lados com botões integrados para destravamento, garantindo operação conveniente
Substituição fácil do suporte de amostras graças ao amplo espaço entre a cabeça de lixamento/polimento e a superfície de trabalho

Sistema de limpeza simples

Design de disco único: remoção fácil de todos os componentes e fácil acesso

O anel de proteção contra respingos e o prato de trabalho podem ser removidos com o mínimo esforço, reduzindo assim os tempos de configuração e limpeza
O inserto da cuba (revestimento plástico) é fácil de substituir ou limpar para remover abrasão e resíduos da suspensão

Torneira robusta e extensível

Limpeza fácil e completa da área de trabalho e da cuba de retificação

Função Cleaning Boost: remove o líquido residual dos meios de retificação/polimento (seca a 750 rpm em 3 segundos)
A válvula de água é ativada automaticamente no início e no fim do processo de preparação
Torneira robusta com extensão de mangueira flexível

Opção: Sistemas de dosagem Qdoser

Disponível opcionalmente com sistemas de dosagem para alta flexibilidade de processo

Qdoser GO: Sistema de dosagem totalmente automático, controlado por software, com 4 frascos de dosagem facilmente removíveis e recarregáveis para resultados reprodutíveis (função de agitação magnética disponível como opção)
Qdoser ONE: Frasco conta-gotas para dosagem fácil e contínua

Protetor contra respingos com formato ergonômico

Design amigável ao usuário e a capacidade de substituir consumíveis rapidamente

O protetor contra respingos com formato ergonômico reduz significativamente os respingos e pode ser usado como um apoio confortável para as mãos durante procedimentos longos
As reentrâncias de fixação permitem a substituição dos meios de retificação/polimento mesmo quando o anel está posicionado

Tampa de proteção (opcional apenas para o modelo A1)

Intuitivo e fácil de usar

Touchscreen industrial de 7 polegadas ergonomicamente integrado com o software de usuário QATM

Estrutura de menu intuitiva e configuração fácil
Indicador de progresso do procedimento atual via barra de status e um sinal sonoro ao final do processo de retificação/polimento
Temporizador integrado e exibição direta de torque/pressão de contato para alta reprodutibilidade

.

Máquinas de Lixar & Polir Qpol GO 2 Experimente o modelo 3D no mundo real!

Modelo em Realidade Aumentada - Visite a página com seu smartphone ou escaneie o código QR em "Ver no Ambiente" e experimente o modelo 3D no mundo real!

Processamento preciso de amostras com pressão individual e central Cabeça de lixamento/polimento GO

A cabeça de lixamento e polimento GO oferece de 5 a 80 N de pressão de contato no modo de pressão individual e de 20 a 350 N no modo de pressão central. Até 6 amostras com diâmetro de 40 mm podem ser preparadas em velocidades variáveis usando suportes de amostras com diâmetro de 130 mm, tanto no mesmo sentido quanto em sentidos opostos.

Resultados reprodutíveis por meio de lixamento e polimento automáticos
Fácil de mover graças às alças embutidas com botões integrados
Substituição fácil do suporte de amostras graças ao amplo espaço em relação à superfície de trabalho

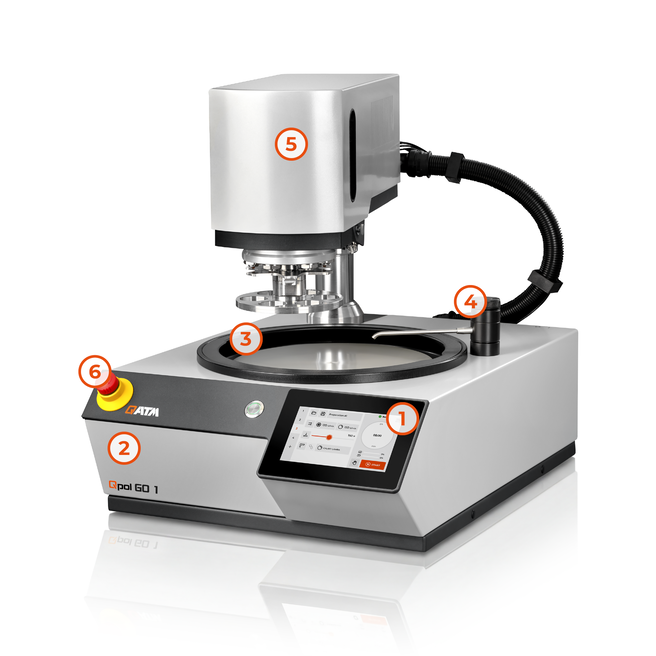

Máquinas de Lixar & Polir Qpol GO 1 / GO 2 Superioridade nos detalhes

1. Painel de controle ergonômico

Tela touchscreen industrial compacta de 7 polegadas com software de usuário QATM intuitivo

2. Corpo de máquina robusto

Construção robusta em alumínio com revestimento em pó
Porta USB para transferência de dados (atualizações também possíveis)

3. Design de disco único

Protetor contra respingos com formato ergonômico
Cuba de plástico resistente a impactos

4. Torneira

Torneira de aço inoxidável com mangueira flexível extensível

5. Cabeças inteligentes de lixamento/polimento

Compatível com pressão individual e pressão central
Operação com duas mãos para segurança do operador

6. Botão de parada de emergência

Interrompe todos os processos em execução e partes móveis

Opção: Pressão central para suportes de amostras de até 204 mm de diâmetro

Dosagem automática de suspensões de diamante/lubrificantes
Frascos de armazenamento de suspensão podem ser reabastecidos e removidos durante a operação

Alta flexibilidade de processo Sistemas de dosagem Qdoser

O sistema de dosagem Qdoser totalmente automático e controlado por software acelera os processos de lixamento e polimento no laboratório de metalografia e é compatível com equipamentos das séries Qpol M, GO e PLUS. Quatro frascos de vidro de 500 ml com tampa rosqueável podem ser preenchidos com suspensões de diamante QPREP, lubrificantes QPREP (lubrificantes para diamante) e/ou suspensões de polimento fino QPREP por meio de uma abertura separada na tampa. Os frascos de armazenamento de suspensão são fáceis de remover, o que facilita a limpeza. Uma função de retrolavagem mantém as mangueiras de conexão limpas.

Preenchimento e dosagem otimizados

Os frascos de armazenamento de suspensão podem ser removidos a qualquer momento e reabastecidos de forma otimizada para a aplicação, por exemplo, com:

Qdoser GO: 4x suspensões de diamante Dia-COMPLETE

Opção: Agitador magnético

Um agitador magnético está disponível como opção para agitar os agentes de polimento e obter excelentes resultados de preparação

O agitador magnético integrado evita a sedimentação da suspensão
Distribuição ideal das partículas de polimento por meio da agitação automática das suspensões

Dosagem

Alta flexibilidade e facilidade de uso graças à dosagem simples de agentes de polimento

Instalação fácil dos bicos de dosagem no suporte designado no cabeçote de lixamento e polimento
Dosagem totalmente automática, controlada por software, por meio da tela sensível ao toque industrial nas máquinas Qpol
O intervalo de dosagem pode ser ajustado conforme necessário
Inclui função de retrolavagem para limpeza fácil

Qdoser ONE

Frasco conta-gotas para dosagem fácil e contínua

Fácil de usar – Os frascos padrão de suspensão e lubrificante QATM podem ser rosqueados no dosador de forma rápida e simples
Taxa de dosagem continuamente variável – A taxa de dosagem é controlada com precisão por meio de um parafuso de ajuste
Pode ser utilizado com suporte ou montado no cabeçote de polimento

Moagem e polimento perfeitos - Consumíveis pela QATM

A moagem e o polimento são mais confiáveis, seguros e eficientes quando processados com os ingredientes certos: conhecimento, cuidado e a escolha certa de consumíveis e instrumentos.

Para a linha de produtos "Lixamento"Para a linha de produtos "Polimento"

Máquinas de Lixar & Polir Qpol GO 1 / GO 2 Dados Técnicos

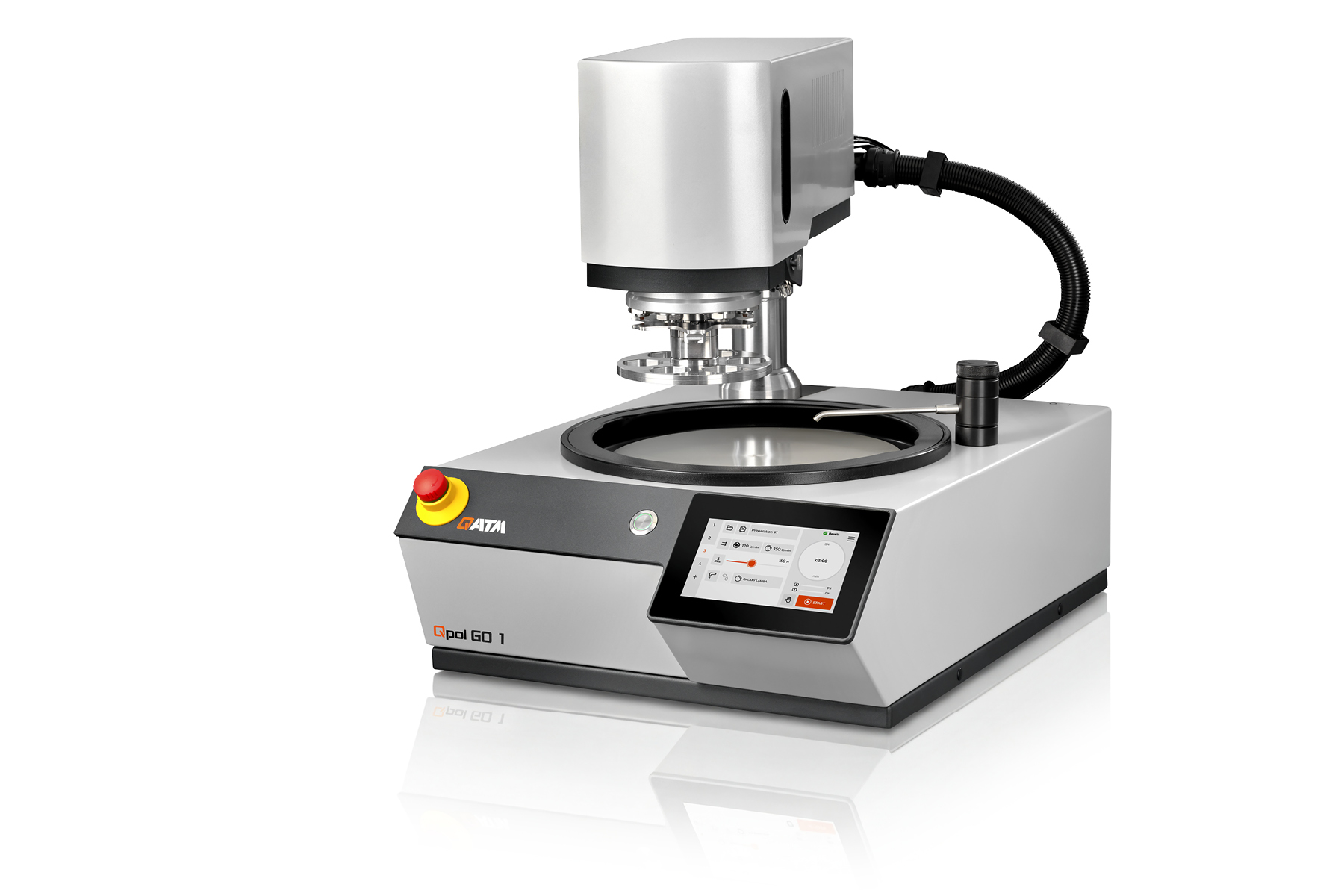

Máquinas de Lixar & Polir Qpol GO 1

Prato único
Discos de trabalho	ø 200/250/300 mm (recommended size: ø 250 mm)
Inner diameter of the tub	ø 350 mm
Porta-amostra	Single pressure: ø 130 mm Central pressure: ø 130 mm
Number of samples	Single pressure: 1 - 6 samples, ø 40 mm Central pressure: 1 - 5 samples, ø 40 mm
Contact force	Single pressure: variable, 5 - 80 N Central pressure: variable, 20 - 350 N
Speed (grinding machine)	30 - 600 rpm, continuously variable
Rotational speed (grinding head)	30 - 160 min-1
Conexão de água	1x Fresh water G ½" max. 6 bar
Conexão de ar comprimido	6-8 bar, coupling connector NG 8
Dosing device (optional)	Qdoser GO, Qdoser ONE
Temperatura ambiente	10 - 40 °C
Potência de acionamento do disco de lixar	Working wheel: 0.75 kW (S1) / 1.1 kW (S3) Grinding head: 0.37 kW (S1)
Connected load	1.4 kVA
Power connection	220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE)
Interfaces	USB
B x H x T	511 x 610 x 756 mm
Weight (depending on equipment)	approx. 65 kg

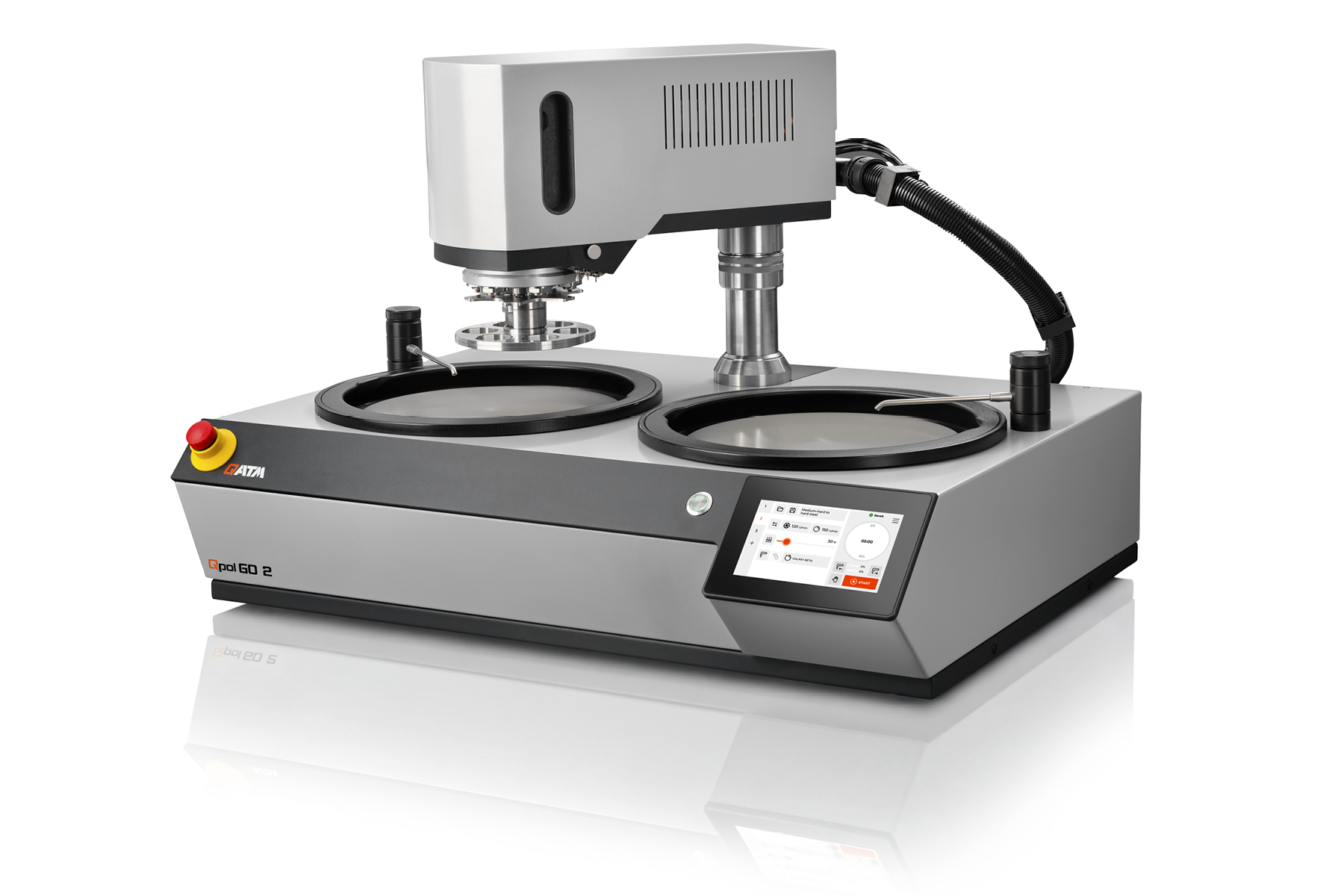

Máquinas de Lixar & Polir Qpol GO 2

Prato duplo
Discos de trabalho	ø 200/250/300 mm (recommended size: ø 250 mm)
Inner diameter of the tub	ø 350 mm
Porta-amostra	Single pressure: ø 130 mm Central pressure: ø 130 mm
Number of samples	Single pressure: 1 - 6 samples, ø 40 mm Central pressure: 1 - 5 samples, ø 40 mm
Contact force	Single pressure: variable, 5 - 80 N Central pressure: variable, 20 - 350 N
Speed (grinding machine)	30 - 600 rpm, continuously variable
Rotational speed (grinding head)	30 - 160 min-1
Conexão de água	1x Fresh water G ½" max. 6 bar
Conexão de ar comprimido	6-8 bar, coupling connector NG 8
Dosing device (optional)	Qdoser GO, Qdoser ONE
Temperatura ambiente	10 - 40 °C
Potência de acionamento do disco de lixar	Working wheel: 0.75 kW (S1) / 1.1 kW (S3) Grinding head: 0.37 kW (S1)
Connected load	1.4 kVA
Power connection	220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE)
Interfaces	USB
B x H x T	901 x 610 x 749 mm
Weight (depending on equipment)	approx. 80 kg

_{Sujeito a alterações técnicas e erros}
