Make it easy. Make it automated.
Le Qpol GO 1 e GO 2 sono macchine automatiche per levigatura e lucidatura, a disco singolo o doppio, utilizzabili con pressione singola o centrale. Sono adatte a dischi di lavoro con diametro di 200/250/300 mm. Grazie al potente azionamento a velocità controllata e alla struttura robusta, rappresentano la soluzione ideale per entrare nel mondo delle macchine semiautomatiche per levigatura e lucidatura.
Vantaggi prodotto
- Processi automatizzati : Le operazioni di levigatura/lucidatura ad alta asportazione, il dosaggio variabile di sospensioni diamantate/lubrificanti, la pressione di contatto, il controllo della velocità e la direzione di rotazione (sincrona/controrotante) della testa di lucidatura e del disco di lavoro sono tutti parametri variabili e liberamente regolabili.
- Software intuitivo : Il software aggiornato combina concetti collaudati con un design moderno.
- Elevata riproducibilità : I metodi automatici di preparazione dei campioni possono essere personalizzati e fino a 200 programmi—protetti tramite gestione degli account utente—possono essere modificati e salvati. I risultati di levigatura e lucidatura restano costanti anche in caso di ripetizione del processo.
Levigatrici e Pulitrici Metallografiche Qpol GO 1 / GO 2 Caratteristiche
Robusto e affidabile.
Struttura della macchina realizzata in alluminio saldato, robusta, con verniciatura a polvere di alta qualità e lunga durata.
- Funzionamento estremamente fluido grazie a un design a basse vibrazioni.
- Azionamento potente a velocità controllata, con prestazioni ottimali, adatto anche a campioni di grandi dimensioni.
- La vasca in plastica resistente agli urti garantisce un’elevata durata, resistenza alla corrosione e facilità di pulizia.
Testa di levigatura/lucidatura con cuscinetti orientabili.
Elevato livello di facilità d’uso e flessibilità: la testa di levigatura/lucidatura è dotata di fermi orientabili regolabili per una rotazione semplice e controllata.
- Maniglie incassate su entrambi i lati con pulsanti integrati per lo sblocco, per un utilizzo pratico e intuitivo.
- Sostituzione semplice del portacampioni grazie all’ampio spazio tra la testa di levigatura/lucidatura e la superficie di lavoro.
Sistema di pulizia semplice.
Design a disco singolo: rimozione semplice di tutti i componenti e facile accesso.
- L’anello paraspruzzi e la ruota di lavoro possono essere rimossi con minimo sforzo, riducendo i tempi di preparazione e pulizia.
- L’inserto della vasca (rivestimento in plastica) è facilmente sostituibile e semplice da pulire, per rimuovere abrasioni e residui della sospensione.
Rubinetto robusto estraibile.
Pulizia facile e accurata dell’area di lavoro e del vassoio di levigatura.
- Funzione Cleaning Boost: rimuove il liquido residuo dai supporti di levigatura/lucidatura (asciuga a 750 rpm in 3 secondi).
- La valvola dell’acqua si attiva automaticamente all’inizio e alla fine del processo di preparazione.
- Rubinetto robusto con prolunga flessibile.
Option: Qdoser sistemi di dosaggio
Disponibile opzionalmente con sistemi di dosaggio per garantire un’elevata flessibilità di processo.
- Qdoser GO: Sistema di dosaggio completamente automatico e controllato da software, dotato di 4 flaconi dosatori facilmente rimovibili e ricaricabili per risultati riproducibili (funzione di agitazione magnetica disponibile come optional)
- Qdoser ONE: Dropper bottle for easy and continuous dosing
Anello paraspruzzi dal design ergonomico.
Design intuitivo e possibilità di sostituire rapidamente i materiali di consumo.
- L’anello paraspruzzi dal design ergonomico riduce significativamente gli schizzi e può essere utilizzato come comodo appoggio per la mano durante lavorazioni prolungate.
- Le scanalature di presa consentono la sostituzione dei supporti di levigatura/lucidatura anche con l’anello in posizione.
Intuitivo e facile da usare.
Touchscreen industriale da 7 pollici integrato in modo ergonomico, con software utente QATM.
- Struttura del menu intuitiva e configurazione semplice.
- Indicatore di avanzamento della procedura tramite barra di stato e segnale acustico al termine del processo di levigatura/lucidatura.
- Timer integrato e visualizzazione diretta della coppia/pressione di contatto per un’elevata riproducibilità.
Lavorazione precisa dei campioni con pressione singola e centrale. Testa di levigatura/lucidatura GO
La testa di levigatura/lucidatura GO eroga una pressione di contatto da 5 a 80 N in modalità a pressione singola e da 20 a 350 N in modalità a pressione centrale. Consente la preparazione di fino a 6 campioni con diametro di 40 mm, a velocità variabile, utilizzando portacampioni da 130 mm di diametro, con rotazione nello stesso senso o in senso opposto.
- Risultati riproducibili grazie alla levigatura e lucidatura automatiche.
- Facile da movimentare grazie alle maniglie incassate con pulsanti integrati.
- Sostituzione semplice del portacampioni grazie all’ampio spazio libero rispetto alla superficie di lavoro.
Levigatrici e Pulitrici Metallografiche Superiore attenzione ai dettagli
1. Pannello di controllo ergonomico
- Touchscreen industriale compatto da 7 pollici con software utente QATM intuitivo
2. Struttura macchina robusta
- Struttura in alluminio verniciato a polvere, solida e resistente
- Porta USB per il trasferimento dei dati (consente anche gli aggiornamenti)
3. Design a disco singolo
- Protezione paraspruzzi dalla forma ergonomica
- Vasca in plastica resistente agli urti
4. Rubinetto
- Rubinetto in acciaio inox con tubo flessibile estraibile.
5. Teste di levigatura/lucidatura intelligenti
- Supporta sia la pressione singola sia la pressione centrale
- Azionamento a due mani per garantire la sicurezza dell’operatore
6. Interruttore di arresto di emergenza
- Arresta tutti i processi in corso e le parti in movimento
Option: Unità di dosaggio Qdoser Plus
- Dosaggio automatico di sospensioni diamantate/lubrificanti
- Le bottiglie di stoccaggio delle sospensioni possono essere ricaricate e rimosse anche durante il funzionamento
Elevata flessibilità di processo Sistemi di dosaggio Qdoser
Il sistema di dosaggio Qdoser, completamente automatico e controllato via software, accelera i processi di levigatura e lucidatura nel laboratorio di materialografia ed è compatibile con i dispositivi delle serie Qpol M, GO e PLUS. Quattro flaconi in vetro da 500 ml con tappo a vite possono essere riempiti con sospensioni diamantate QPREP, lubrificanti QPREP (lubrificanti per diamante) e/o sospensioni per lucidatura fine QPREP tramite un’apertura separata nel coperchio. Le bottiglie di stoccaggio delle sospensioni sono facilmente rimovibili, facilitandone la pulizia. Una funzione di controlavaggio mantiene puliti i tubi di collegamento.
Riempimento e dosaggio ottimizzati
Le bottiglie di stoccaggio delle sospensioni possono essere rimosse in qualsiasi momento e ricaricate in modo ottimizzato per l’applicazione, ad esempio con:
- Qdoser GO: 4 sospensioni diamantate Dia-COMPLETE
Option: Agitatore magnetico
È disponibile come optional un agitatore magnetico per la miscelazione degli agenti di lucidatura, al fine di ottenere risultati di preparazione eccellenti
- L’agitatore magnetico integrato impedisce la sedimentazione della sospensione
- Distribuzione ottimale delle particelle di lucidatura grazie alla miscelazione automatica delle sospensioni
Dosaggio
Elevata flessibilità e facilità d’uso grazie alla semplice erogazione degli agenti di lucidatura
- Installazione semplice degli ugelli di dosaggio nell’apposito alloggiamento nella testa di levigatura/lucidatura
- Dosaggio completamente automatico e controllato via software tramite il touchscreen industriale delle macchine Qpol
- L’intervallo di dosaggio può essere regolato secondo necessità
- Include una funzione di controlavaggio per una pulizia semplice
Qdoser ONE
Flacone contagocce per un dosaggio semplice e continuo
- Facile da utilizzare: i flaconi standard QATM di sospensioni e lubrificanti possono essere avvitati rapidamente e senza difficoltà al dosatore
- Portata di dosaggio regolabile in continuo: la portata può essere regolata con precisione tramite una vite di regolazione
- Può essere utilizzato con supporto oppure montato sulla testa di lucidatura
Lecigatura e Lucidatura Perfette – i Consumabili di QATM
La levigatura e la lucidatura risultano più affidabili, sicure ed efficienti quando vengono eseguite con i giusti elementi: competenza, attenzione e una scelta appropriata deii materiali di consumo e strumenti.

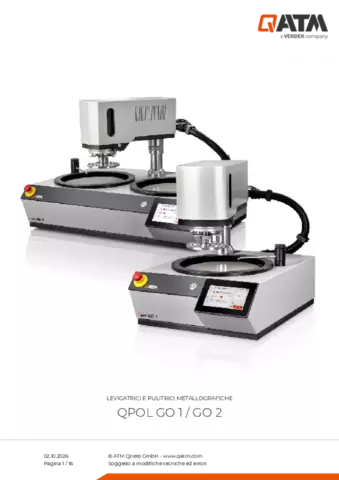

Levigatrici e Pulitrici Metallografiche Qpol GO 1 Dati tecnici
| Unità a ruota singola | |
|---|---|
| Piatti di lavoro | Ø 200/250/300 mm |
| Diametro interno della vasca | Ø 350 mm |
| Porta Campioni | Pressione singola: Ø 130 mm Pressione centrale: Ø 130 mm |
| Numero di campioni | Pressione singola: 1 - 6 campioni, ø 40 mm Pressione centrale: 1 - 5 campioni, ø 40 mm |
| Forza di contatto | Pressione singola: variabile, 5 - 80 N Pressione centrale: variabile, 20 - 350 N |
| Velocità (levigatrice) | 30 - 600 giri/min, a variazione continua |
| Velocità di rotazione (testa di levigatura) | 30 - 160 min-1 |
| Allacciamento acqua | 1x alimentazione acqua fresca G ½", max. 6 bar |
| Dosatore | Qdoser GO, Qdoser ONE |
| Temperatura ambiente | 10 - 40 °C |
| Potenza Motore | Mola di lavoro: 0,75 kW (S1) / 1,1 kW (S3) Testa di rettifica: 0,37 kW (S1) |
| Potenza installata | 1.4 kVA |
| Alimentazione | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Interfacce | USB |
| B x H x T | 511 x 610 x 756 mm |
| Peso (a seconda dell'attrezzatura) | ~ 65 kg |
Levigatrici e Pulitrici Metallografiche Qpol GO 2 Dati tecnici
| Unità con ruote gemelle | |
|---|---|
| Piatti di lavoro | Ø 200/250/300 mm |
| Diametro interno della vasca | Ø 350 mm |
| Porta Campioni | Pressione singola: Ø 130 mm Pressione centrale: Ø 130 mm |
| Numero di campioni | Pressione singola: 1 - 6 campioni, ø 40 mm Pressione centrale: 1 - 5 campioni, ø 40 mm |
| Forza di contatto | Pressione singola: variabile, 5 - 80 N Pressione centrale: variabile, 20 - 350 N |
| Velocità (levigatrice) | 30 - 600 giri/min, a variazione continua |
| Velocità di rotazione (testa di levigatura) | 30 - 160 min-1 |
| Allacciamento acqua | 1x alimentazione acqua fresca G ½", max. 6 bar |
| Dosatore | Qdoser GO, Qdoser ONE |
| Temperatura ambiente | 10 - 40 °C |
| Potenza Motore | Mola di lavoro: 0,75 kW (S1) / 1,1 kW (S3) Testa di rettifica: 0,37 kW (S1) |
| Potenza installata | 1.4 kVA |
| Alimentazione | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Interfacce | USB |
| B x H x T | 901 x 610 x 749 mm |
| Peso (a seconda dell'attrezzatura) | ~ 80 kg |
