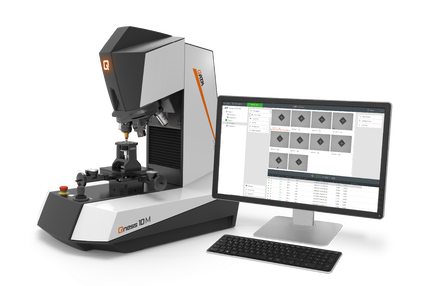

The Vickers / Knoop / Brinell / Rockwell hardness tester series Qness 10 / 60 takes micro hardness testing to a whole new level: The high-end laboratory devices of the latest generation combine the best of both worlds – hardness testing and microscopy without compromise and with maximum operating convenience. The revolutionary optical system with color camera provides reproducible and reliable results every time.

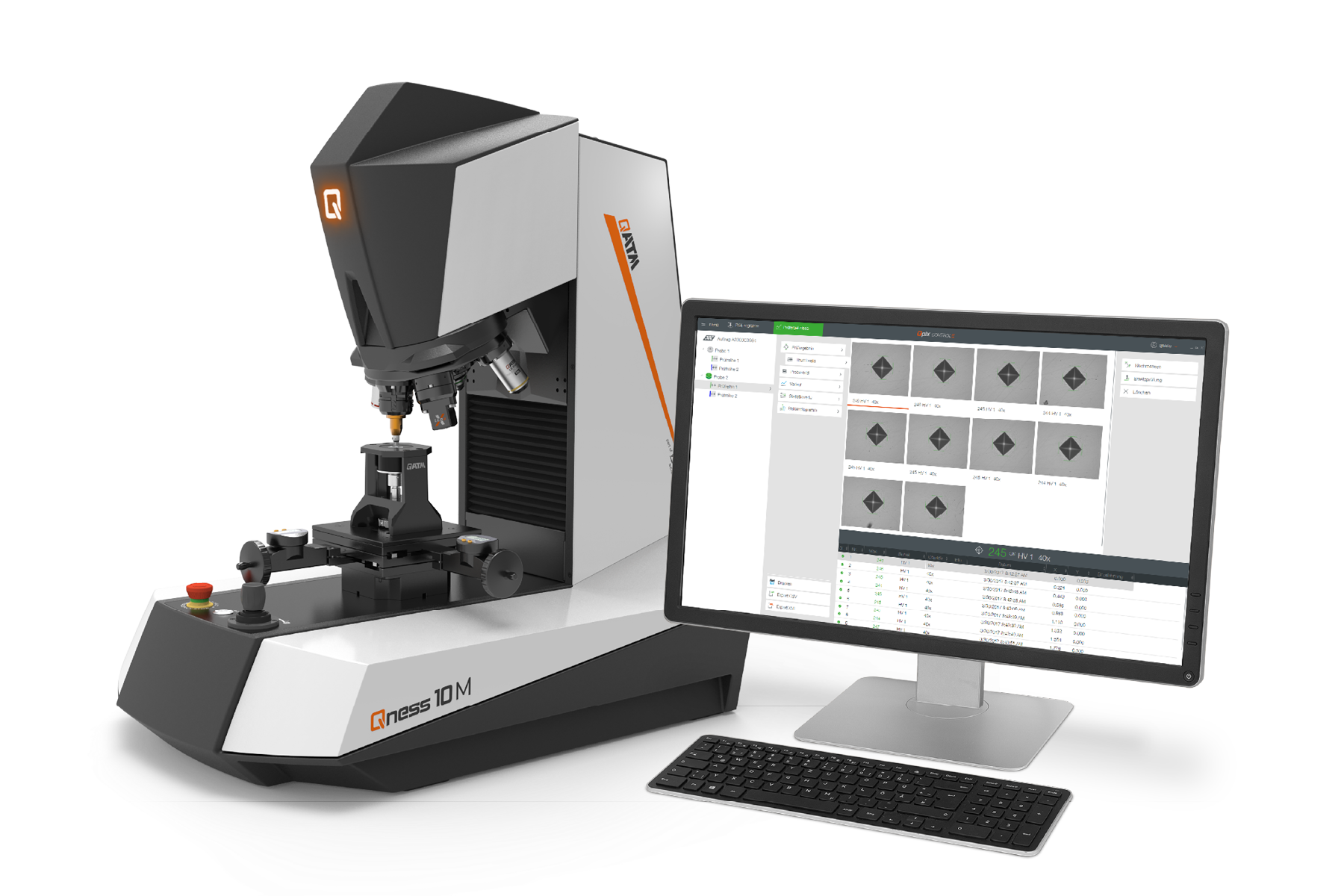

The classic "Qness 10 / 60 M" model of this Vickers / Knoop / Brinell / Rockwell hardness tester promises perfect semi-automatic operation and high precise positioning control of the Z axis. The combination of micro hardness tester and microscope makes this entry-level model a convincing solution for the laboratory.
QATM micro hardness testers seamlessly integrate with the Verder Scientific IoT platform, featuring remote real-time monitoring, live notifications, effortless backups and automatic software updates.
Qness 10 / 60 M Преимущества оборудования
- Semi-automated
- Широкий диапазон тестовых нагрузок (0,25 г - 62,5 кг)
- Ready to Test package, includes: ASTM+DAkkS certified Vickers diamond, 5x / 50x lenses
- Динамическая измерительная турель с 8 позициями для инструмента
- Qpix Control2 M Software including INSPECT microscopy features
- Опция ручного цифрового стола с передачей координат в ПО
- Controlled automatic Z axis
Qness 10 / 60 M Experience the 3D model in the real world!
AR-Model -
Visit the page with your smartphone or scan the QR code under "View in Room" and experience the 3D model in the real world!
Discover the unseen Hardness testing perfected with AI
Qness 10 / 60 M Методы измерений & испытательная нагрузка
QATM hardness testers accurately analyze according to all standard test methods and cover a wide spectrum.
The electronically controlled, fully automated test cycles ensure fast, precise hardness testing, as well as fast method changes and automatic detection of the focal plane. With the Ready to Test package all Vickers test methods are possible with the standard scope of delivery.
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 |
| HBW 2.5/6.25 | HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 5/25 | HBW 5/62.5 |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0.00025* | HV 0.0005* | HV 0.001 | HV 0.002 | HV 0.003 | HV 0.005 | HV 0.01 |
| HV 0.02 | HV 0.025 | HV 0.05 | HV 0,1 | HV 0,2 | HV 0,3 | HV 0,5 |
| HV 1 | HV 2 | HV 2,5 | HV 3 | HV 5 | HV 10 | HV 20 |
| HV 30 | HV 50 | HV 60 |
DIN EN ISO 4545, ASTM E-92, ASTM E-384
| HK 0.001 | HK 0.002 | HK 0.005 | HK 0.01 | HK 0.015 |
| HK 0.02 | HK 0.025 | HK 0.05 | HK 0.1 | HK 0.2 |
| HK 0.3 | HK 0.5 | HK 11 | HK 2 |
Перевод в другие шкалы согласно
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Qness 60 M/A+/ all Vickers test methods possible with standard scope of delivery
✓ Qness 10 M/A+ with standard scope of delivery HV0.02 to HV10 possible.
* нестандартизированные измерения
Qness 10 / 60 M Революционная оптическая система
The QATM-developed, in-house manufactured lens system sets new standards. As well as providing crystal clear image quality for hardness testing, Koehler illumination uses white LED light and motor-operated aperture shuttering to produce ideal contrast, even for high magnification images.
Experienced metallurgists agree the image quality provided by the Qness 10 / 60 A+ is comparable in all aspects with that of established sophisticated microscopes. The up-to-date concept and new lenses in the optic system enable the device to completely meet even the strictest physical ‘test system definition’ requirements in compliance with DIN EN ISO6507-1/2:2018.
Qness 10 / 60 M Microscopy & Analysis with Qpix Inspect
Phase Analysis DIN 9042, ASTM E-562, ASTM E-1245
- Automatic image object dimensioning
- Provides analysis results as percentage proportions of a surface or as nominal surface values as tables or diagrams
Particle Size Determination DIN EN ISO 643, ASTM E-112
- Particle size determined via linear or circular section method
- Results of the analysis provided as tables or diagrams
- Abrams Circles, Heyn Lines, Snyder-Graff Line
Layer Thickness Measurement DIN EN ISO 1463
- Determination of layer thickness
- Semi-automated gauging of horizontal, vertical and radial layers.
Weld Seam Measurement DIN EN ISO 5817
- Standardised measurement and evaluation of weld seams
- Prefabricated templates with all relevant measuring tools such as throat thickness, weld reinforcement, penetration depth, etc.
- Automatic good/bad evaluation and report generation
Qness 10 / 60 M Innovative Operation
Подсветка тестового пространства
Вертикальная концепция с 2-мя осями Z
Распределение вертикального перемещения по 2 осям дает решающие преимущества. По первой оси Z осуществляется динамическое управление перемещением, позволяющее быстро и удобно расположить индентор по направлению к испытательной поверхности со скоростью до 30 мм/с. Дополнительная вторая ось Z в системе QATM предлагает систему позиционирования с высоким разрешением для большей точности приложения нагрузки и фокусировки.
8-позиционная турель
На ультрасовременную испытательную турель можно установить до 8 различных инденторов или объективов. Компактная конструкция наклонена под углом 20 °, чтобы гарантировать отличный обзор тестового пространства.
Особенность: недавно разработанные модули измерения твердости служат в качестве модульных держателей инденторов, позволяя оперативно расширять (в режиме plug-and-play) испытательное оборудование также для измерений по Бринеллю и Кнупу в любой момент после поставки.
New Rockwell Test Method
In addition to the Vickers, Knoop and Brinell optical methods, Rockwell measurements can now also be carried out with the new micro hardness testers. A special Rockwell test module has been developed for this purpose.
Технология CAS
Инновационная технология CAS (Collision Avoidance System - Система предотвращения столкновения) защищает механические элементы прибора от столкновений и ошибочных действий оператора путем предварительных визуализированных расчетов в 3D всех перемещений в тестовой зоне.
Цифровой штангенциркуль
Цифровой штангенциркуль, совместимый с системой Qpix Control2, считывает размеры, высоту, диаметр компонентов и одним нажатием кнопки, по беспроводной сети, передает их в программное обеспечение. Регулировка испытательного модуля (головы) по вертикали в версиях A и A+ позволяет настроить тестовую высоту полностью автоматически без необходимости ручного ввода.
Sample holder Perfection in semi automation
QATM sample holders are designed to ensure accuracy and repeatability. In combination with the digital slide and data feedback, the machine produces perfect measurement readings
Qness 10 / 60 M Технологии пионера - уникальная реализация

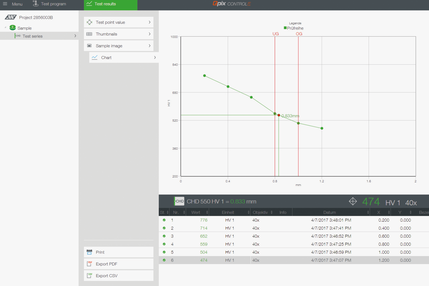

Qpix Control2M software
The Qpix Control2 M-Version of the intuitively-operated software is included with the Qness 10/60 M to provide sophisticated functionality tailored to the requirements of semi-automatic hardness testing devices. Clearly organized batch management and the effective use of templates from a broad span of testing projects, test result structuring and a complete range of background project information. The easily-generated templates include all the required information on test patterns, test methods, item names and user field details.

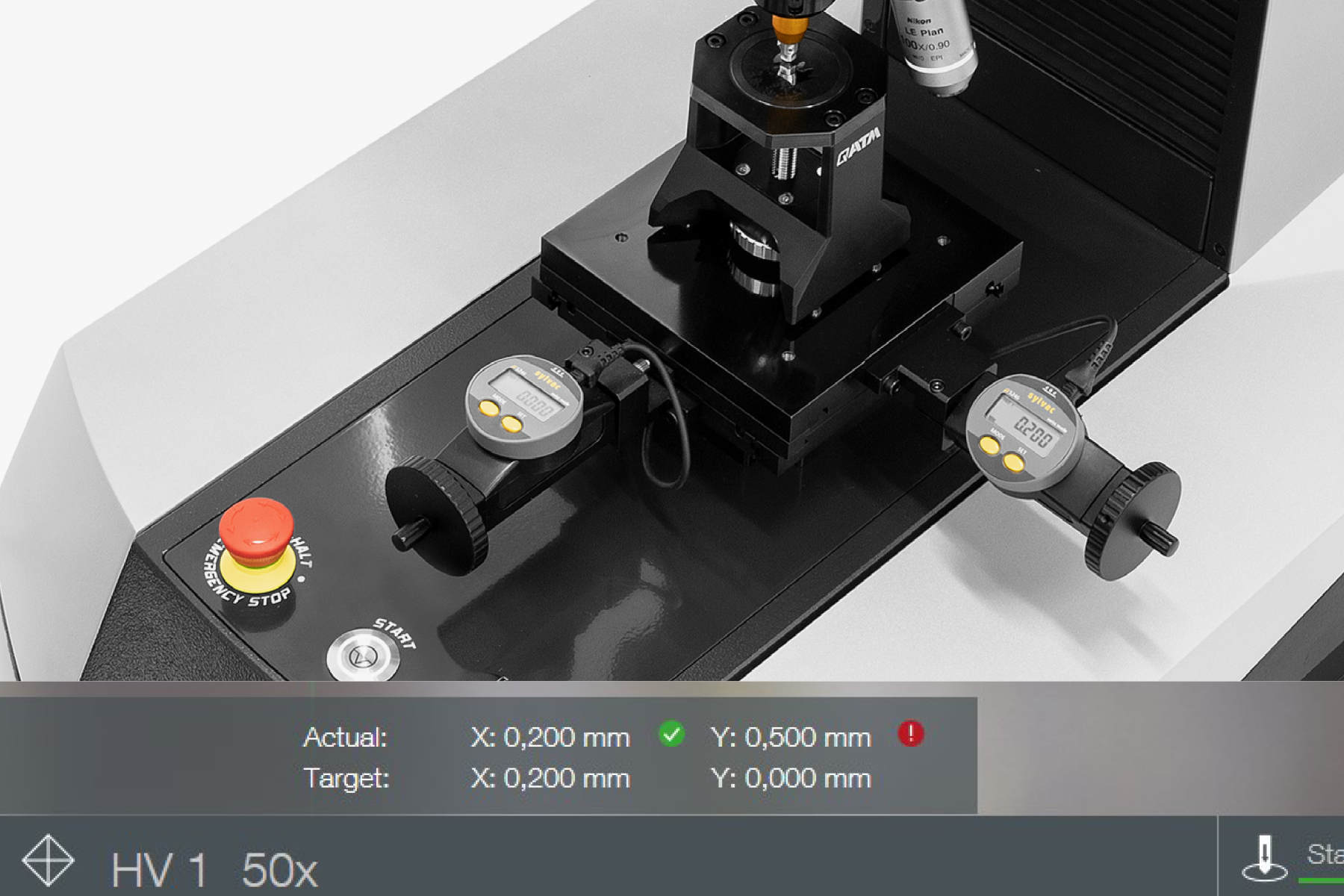

Цифровой координатный стол с обратной связью контроля положения
Обеспечивает последовательное задание тестовых программ с фиксированным количеством тестовых точек. При необходимости также используется с ручным координатным столом, цифровым микрометром и обратной связью для контроля позиции стола для ручных прогрессий CHD.
Максимальная универсальность
Unsurpassed in single-piece testing and limited series tests on items of all sizes: Simple operability and optional additions for microscopy make QATM Qness 10/60 M a unique, high-quality, all-round package.
Оптимизированная производительность и бесшумная работа
Optimized testing parameters and shorter intervals for serial autofocus, brightness regulation and image analysis, facilitate unbeatable cycle times during everyday operation involving hardness testing devices of the new micro hardness tester product line; and it’s even faster than the previous model. A further benefit of the new machine concept is the emphasis on reduced noise emissions in operation and motion, making it particularly suitable for laboratory work.
Обширный набор функций в базовой комплектации
В базовую модель QATM уже включены несколько функций для экономии трудозатрат:
- Оптимизированная система автофокуса
- Автоматическая регулировка яркости
- Автоматическое распознавание изображения для измерения твердости с несколькими режимами оценки
- Встроенный генератор отчетов
Распознавание отпечатка на поверхности
Настраиваемая функция распознавания отпечатка на поверхности снижает трудозатраты при подготовке образца для измерения твердости на «неоптимальной» поверхности. В результате автоматическое распознавание отпечатка также возможно на критических поверхностях (травление, шлифование…)
Индикация состояния с подсветкой Освещает пространство
Светящийся логотип QATM сразу отображает текущее состояние устройства. Диапазон интервалов мигания показывает сотрудникам в лаборатории, работает ли прибор в автоматическом режиме или его можно использовать для новых задач. Кроме того, стандартное светодиодное освещение тестового пространства не только позволяет правильно устанавливать образцы и держатели образцов, но и в версии A+ гарантирует равномерную интенсивность подсветки для визуализации обзорного вида образцов.
Qness 10 / 60 M Sample handling for individual & series testing
Запрессованные образцы
Надежная фиксация образцов благодаря обновленному держателю со встроенным ограничителем усилия зажима упрощает центрирование и позиционирование образца. Пластина с шаровым шарниром даже зажимает образец, который нельзя держать горизонтально, чтобы предотвратить наклон или скольжение во время анализа. Доступны с 1, 4 или 8 позициями для крепления образцов и переходными кольцами для большого диапазона метрических и британских диаметров образцов.
Non-embedded samples
Components of almost all geometrical shapes can be fitted into the universal sample holder. Four clamping bolts can be set variably in various T-slots.

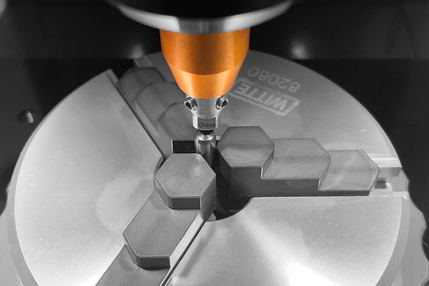

Специальные зажимные устройства
QATM — это правильный выбор для консультации по сложным требованиям и зажимным устройствам! Мы будем рады проконсультировать, разработать, настроить и внедрить решение для вас. Только правильное решение для крепления компонентов может гарантировать надежные результаты.
Тестирование одинаковых образцов
Весь спектр соответствующих данных, таких как шаблоны испытаний, методы испытаний и пользовательские поля, можно активировать с помощью предварительно определенных журналов образцов. QATM может предоставить наиболее подходящие зажимные приспособления, матрицы и кассетные системы для любых требований.
Prisms
QATM prisms also enable round components to be tested with our devices. Benefit: Integration of the 3D model in the software automatically determines the center of the component and the highest point of each piece.
Vices
The clearly-organized, large and robust test room facilitates universality. Additionally, clamping samples straight into conventional vices reduces the effort required to prepare the sample, and expands the range of possible future test applications. QATM vices are also available with extra templates, enabling samples to be repeatedly clamped in precisely the same position.
IoT - Internet of things The platform for remote access to your devices
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
- Real-time Monitoring: Monitor your machinery in real time, from anywhere in the world. This data-driven approach empowers you to make informed decisions with ease.
- Live Notifications: Be ahead of the curve with immediate alerts and updates. Real-time notifications ensure you stay informed about your equipment's performance, leading to proactive maintenance.
- Effortless Backup: Simplify your data protection. Whether you need to back up a single device or an entire fleet, our platform streamlines the process, minimizing downtime and data loss.
- Automatic & Free Software Updates: Bid farewell to manual updates! Verder Scientific IoT ensures your customers' machines are consistently equipped with the latest software, optimizing performance and reliability.
Революционная концепция работы в 3D Next-generation software for your hardness tester

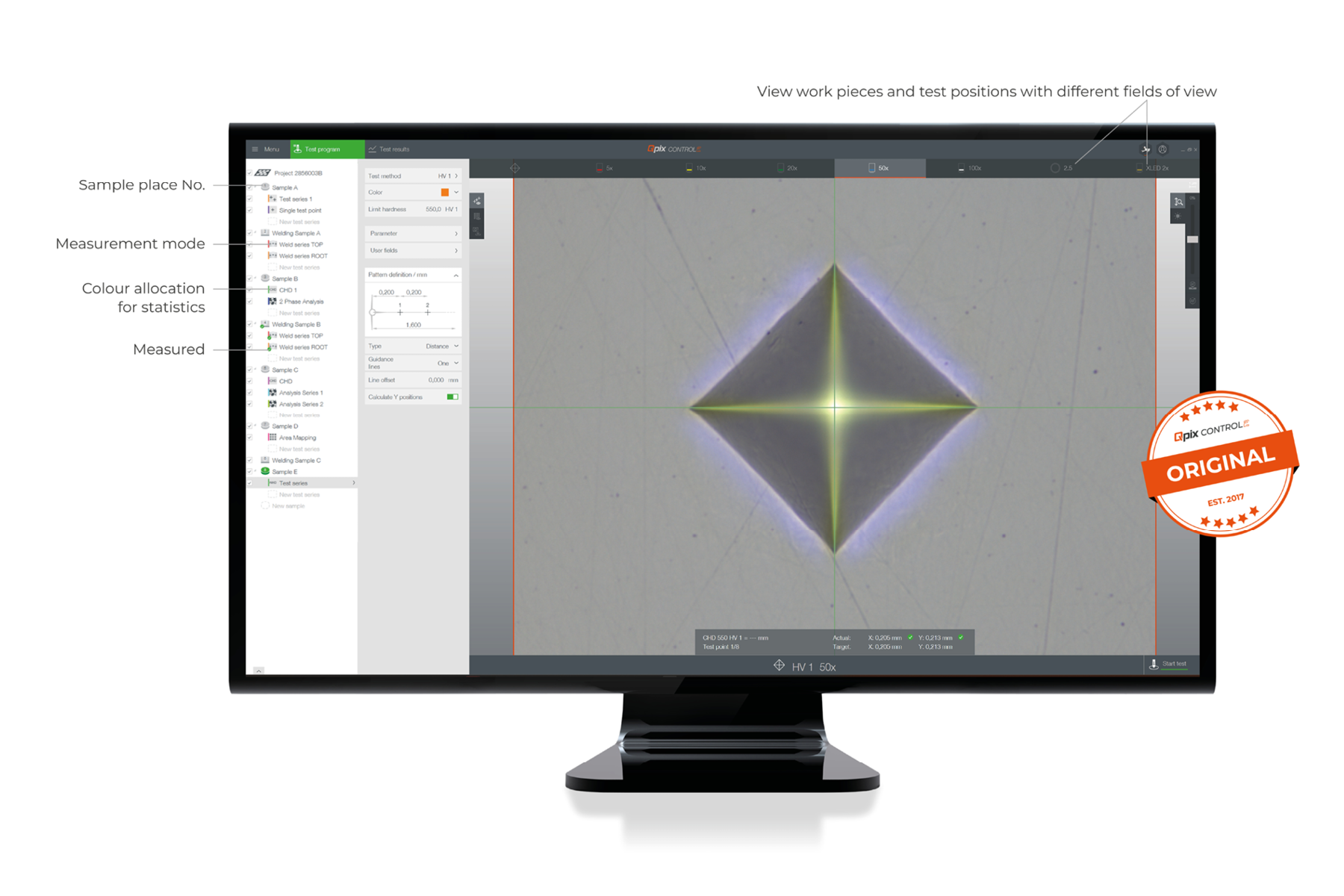

The intuitive Qpix Control2 M-Version software is included with each Vickers / Knoop / Brinell / Rockwell hardness tester Qness 10 / 60 M to provide sophisticated functionality tailored to the requirements of semi-automatic hardness testing devices. Clearly organized batch management and the effective use of templates from a broad span of testing projects, test result structuring and a complete range of background project information. The easily generated templates include all the required information on test patterns, test methods, item names and user field details.

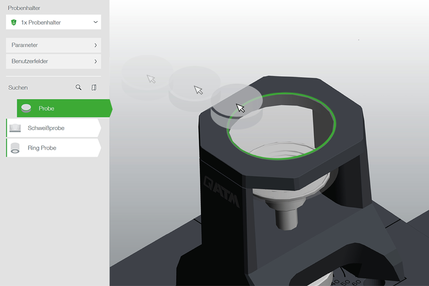

Установка образцов, загрузка ряда, запуск 3 шага до результата
1. Установка образцов
Машина автоматически перемещается на высоту держателя образца. Скан изображения образца осуществляется автоматически.
2. Загрузка ряда

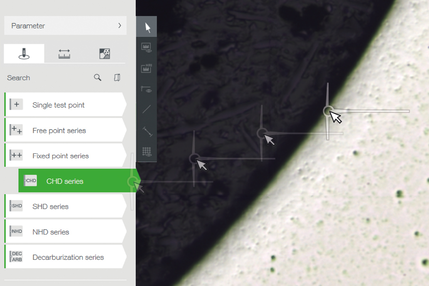

Speedy row set-up: Drag the row of test points.
3. Запуск цикла измерений
Цикл измерений реализуется в соответствии с применимыми стандартами твердометрии.

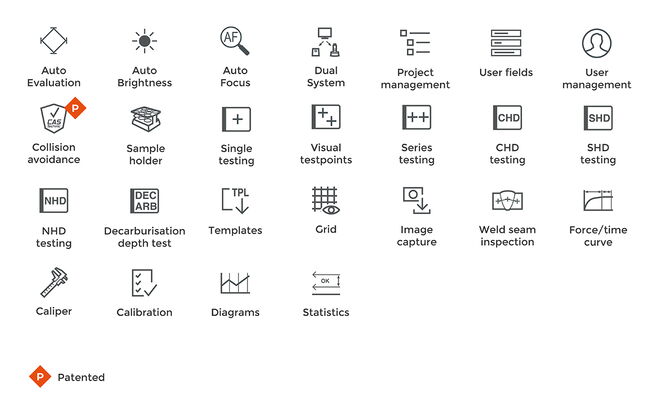

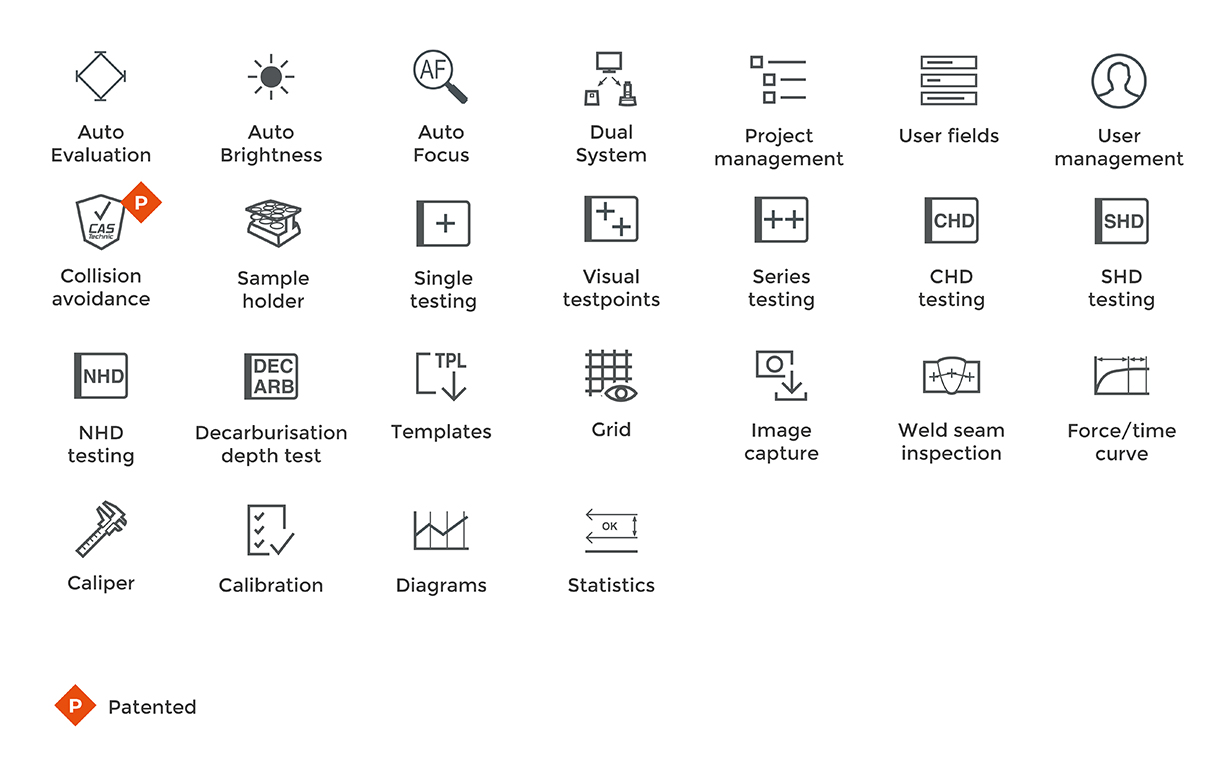

Standard Features

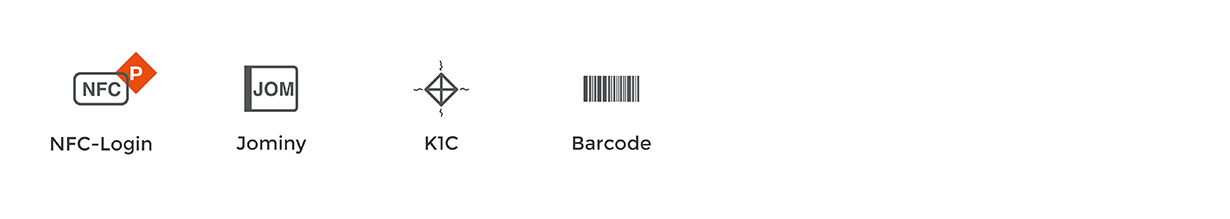

Optional features
Microscopy & Analysis
Simplified lens selection
Based on the selected method (e.g. HV10), the suitable hardness range is displayed for each lens, which can be measured. The most suitable lens is also highlighted.
Dual system
With the Qpix Control 2 software, several QATM devices (for example a Qeye 800 and a Qness 60 A+ EVO) can be operated with the same PC system. It is easy to switch back and forth between the two devices in the software.
Штрихкод/QR код/DMC считыватель
In addition to the Vickers, Knoop and Brinell optical methods, Rockwell measurements can now also be carried out with the new micro hardness testers. A special Rockwell test module has been developed for this purpose.
Структурный анализ сделали доступным Модули программного обеспечения Qpix Inspect
The intuitive and user-friendly Qpix INSPECT software functionality provides a comprehensive toolbox for microscopic evaluations and result documentation. The multifunctional software can be customized for customer-specific measuring tasks and complemented with add-on modules.
Inspect Фазовый анализ
- Автоматическое определение размеров объектов изображения
- Оценка фракций фаз в соответствии с DIN 9042, ASTM E-562 и ASTM E-1245
- Предоставляет результаты аналитики в виде процентных долей поверхности или номинальных значений поверхности в виде таблиц или диаграмм
Inspect измерение толщины слоев и покрытий
- Измерение толщины слоев согласно DIN EN ISO 1463
- Полуавтоматический замер горизонтальных, вертикальных и радиальных слоев
- Предоставление толщины слоя в виде статистических линейных значений в виде таблиц или диаграмм
Inspect определение размера зерна
- Размер частиц определяется в соответствии с DIN EN ISO 643 и ASTM E-112 методом линейного или кругового сечения.
- Результаты анализа представляются в виде таблиц или диаграмм
- Документирование статистических характеристик размера частиц и длин сегментов, рассекающих частицы
Inspect
weld seam measurement
- Standardised measurement and evaluation of weld seams
- Prefabricated templates with all relevant measuring tools suchas throat thickness, weld reinforcement, penetration depth, etc.
- Automatic good/bad evaluation and report generation.
Индустрия 4.0 Для возможности интеграции в сеть завтра
Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий заказчикам полный набор возможностей обеспечения связи между приборами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных подключаемых решений, таких как QDAS Plug-In + до индивидуальных решений для заказчиков, полностью реализуемых компанией QATM. У нас есть профессиональное решение для каждого применения.
Approved quality Calibration & Monitoring
Менеджер Калибровки
Это скачок в области управления результатами калибровки - QATM Calibration Manager напоминает операторам о необходимых измерениях через произвольно определяемые интервалы. Результаты измерений добавляются в текущую статистическую запись одним нажатием кнопки.
Премиальные эталоны твердости
Премиальное качество в сочетании с широким ассортиментом. Независимая калибровка DAkkS (ISO/IEC 17025) в соответствии с DIN EN ISO и ASTM, включая программное обеспечение для периодических испытаний на соответствие нормам.
Login via NFC
The Qpix Control 2 software supports user login using an external NFC reader. Depending on the NFC tag/card, the customer‘s existing access cards can also be programmed in, for example.
Идеальное измерение твердости - Расходные материалы от QATM
Определение твердости более надежно, безопасно и эффективно при использовании правильных ингредиентов: знаний, осторожности и правильного выбора расходных материалов и инструментов.
Микротвердомеры Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.

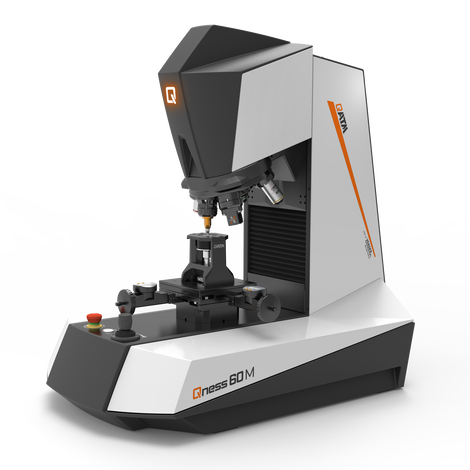

Vickers / Knoop / Brinell / Rockwell Micro Hardness Tester Qness 10 / 60 M Характеристики
| Диапазон испытательных нагрузок | Qness 10 M: 20 gf - 10 kgf (0,196 - 98,07 N) | Qness 60 M: 0,25 gf - 62,5 kgf (0,00245 - 612,92 N) |
|---|---|
| Метод измерения | Викерс, Кнуп, Бринелль, Рокуэлл (опция) |
| Последовательность измерения | полностью автоматизированно / электронное приложение нагрузки |
| Z-ось | Динамический, автоматизированный (CAS-Technic) |
| Путь по оси Z | 150 мм (5,91”); Вариант: 260 мм (10,2”) |
| Тестовое пространство по горизонтали | 170 мм (6,69”) |
| Позиции турели | 8-кратный мотосменщик | макс. 3 модуля Измерения твердости, макс. 7 линз |
| Система камер | 5 Mpixel - CMOS цвет, USB3.0 |
| Оптическая система | Вертикальный микроскоп с подсветкой Кёлера |
| Апертурная диафрагма | моторизированный |
| Объективы | XLED 2x, 2,5x, 5x, 10x, 20x, 50x, 100x |
| Типы линз | Стандартный (Ахромат) и высококачественный (Полуапохромат) для Измерения твердости и микроскопии | XLED для оптимизации Измерения твердости по Бринеллю |
| Поле зрения (в зависимости от оборудования) | 0,074x0,055 мм (100x) до 2,80x2,10 мм (XLED 2) |
| Предметный столик / XY координатный стол | Опция: ручное поперечное скольжение; Уменьшает испытательную высоту на 26 мм |
| Размер предметного стола | ø 100 мм (3.94 “) | (поперечная горка: 135 x 135 мм) |
| Траверсная дорожка на поперечной горке | X 25, Y 25 мм (0,98 x 0,98 “); Вариант X 50 x Y 50 мм (1,97 x 1,97 “) |
| Контрольные элементы | Аварийная остановка, кнопка «Пуск», ось Z-образного джойстика |
| Программное обеспечение | Qpix Control2 «M» |
| Максимальный вес образца | 50 кг (110 фунтов) |
| Вес базовой машины | 55 кг (121,3 фунта) |
| В комплекте базовое оборудование | Indenter Vickers ASTM + DAkkS; объектив 5x, 50x |
| Внешние интерфейсы | 1 x USB 3.0 |
| Тип электросети | 100 – 240 В ~1/Н/ПЭ, 45-65 Гц |
