Die Vickers / Knoop / Brinell / Rockwell Härteprüfgeräte der Serie Qness 10 / 60 heben die Mikrohärteprüfung auf ein neues Niveau: Die High-End-Laborgeräte der neuesten Generation vereinen das Beste aus beiden Welten - Härteprüfung und Mikroskopie ohne Kompromisse und mit maximalem Bedienkomfort. Das revolutionäre optische System mit Farbkamera liefert jederzeit reproduzierbare und zuverlässige Ergebnisse.
Das klassische Qness 10 / 60 M-Modell dieses Vickers-/Knoop-/Brinell-/Rockwell-Härteprüfers verspricht perfekten halbautomatischen Betrieb und hochpräzise Positioniersteuerung der Z-Achse. Die Kombination aus Mikrohärteprüfer und Mikroskop macht dieses Einsteigermodell zu einer überzeugenden Lösung für das Labor.
QATM Mikrohärteprüfer integrieren sich nahtlos in die Verder Scientific IoT-Plattform und bieten remote Echtzeitüberwachung, Live-Benachrichtigungen, einfache Backups und automatische Software-Updates.
Qness 10 / 60 M Produktvorteile
- Halbautomatisch
- Großer Prüfkraftbereich (0,25 g – 62,5 kg)
- Ready to Test: serienmäßig inklusive ASTM+ DAkkS-zertifizierter Vickers-Prüfdiamant und Objektive 5x / 50x
- Dynamischer Revolver mit 8 Werkzeugpositionen
- Qpix Control2 M Software mit INSPECT-Mikroskopie-Funktionen
- Digitale Positionsrückführung für XY-Kreuztisch
- Gesteuerte automatische Z-Achse
Qness 10 / 60 M Erleben Sie das 3D-Modell in der realen Welt!
AR-Modell -
Mit dem Smartphone aufrufen oder den QR-Code unter "View in Room" scannen und das 3D Modell in der realen Welt erleben!
Entdecken Sie das Unsichtbare Härteprüfung mit KI perfektioniert
Qness 10 / 60 M Prüfmethoden & Kraftbereich
QATM-Härteprüfgeräte analysieren präzise nach allen gängigen Prüfverfahren und decken ein breites Spektrum ab.
Die elektronisch gesteuerten, vollautomatischen Prüfzyklen sorgen für eine schnelle und präzise Härteprüfung, sowie für einen schnellen Methodenwechsel und eine automatische Erkennung der Schärfeebene. Mit dem Ready to Test-Paket sind alle Vickers-Prüfverfahren bereits im Standard-Lieferumfang möglich.
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 |
| HBW 2.5/6.25 | HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 5/25 | HBW 5/62.5 |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0.00025* | HV 0.0005* | HV 0.001 | HV 0.002 | HV 0.003 | HV 0.005 | HV 0.01 |
| HV 0.02 | HV 0.025 | HV 0.05 | HV 0,1 | HV 0,2 | HV 0,3 | HV 0,5 |
| HV 1 | HV 2 | HV 2,5 | HV 3 | HV 5 | HV 10 | HV 20 |
| HV 30 | HV 50 | HV 60 |
DIN EN ISO 4545, ASTM E-92, ASTM E-384
| HK 0.001 | HK 0.002 | HK 0.005 | HK 0.01 | HK 0.015 |
| HK 0.02 | HK 0.025 | HK 0.05 | HK 0.1 | HK 0.2 |
| HK 0.3 | HK 0.5 | HK 11 | HK 2 |
Verfügbare Umwertungen
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Qness 60 M/A+ alle Vickers Prüfmethoden mit Standard Lieferumfang möglich
✓ Qness 10 M/A+ mit Standard Lieferumfang HV0,02 bis HV10 möglich
* nicht laut Norm
Qness 10 / 60 M Revolutionäres Optiksystem
Das von QATM entwickelte und selbst gefertigte Linsensystem setzt neue Maßstäbe. Neben der kristallklaren Bildqualität für die Härteprüfung sorgt die Köhler-Beleuchtung mit weißem LED-Licht und einer motorischen Aperturblende für einen idealen Kontrast, auch bei hohen Vergrößerungen.
Erfahrene Metallurgen bestätigen: Die Bildqualität des Qness 10 / 60 A+ ist in allen Bereichen mit hochwertigen Mikroskopen vergleichbar . Durch die zeitgemäße Auslegung werden zudem selbst die strengen physikalischen Anforderungen an die „Auflösung des Messsystems“ nach DIN EN ISO6507-1/2:2018 mit den neuen Objektiven und dem Messsystem vollständig erfüllt.
Qness 10 / 60 M Mikroskopie & Analyse mit Qpix Inspect
Phasenanalyse DIN 9042, ASTM E-562, ASTM E-1245
- Automatische Bildobjektvermessung
- Ausgabe von Analyseergebnissen als prozentualer Flächenanteil oder Flächennominalwert in tabellarischer Form oder als Diagramm
Korngrößenbestimmung DIN EN ISO 643, ASTM E-112
- Bestimmung der Korngröße mittels Linienschnittverfahren oder Kreisschnittverfahren
- Ausgabe der Analyseergebnisse in tabellarisch oder Diagramm
- Abrams Circles, Heyn Lines, Snyder-Graff Line
Schichtdickenmessung DIN EN ISO 1463
- Bestimmung der Schichtdicke
- Halbautomatische Vermessung von horizontalen, vertikalen und radialen Schichten
Schweissnahtvermessung DIN EN ISO 5817
- Normgerechte Vermessung und Bewertung von Schweißnähten
- Vorgefertigte Vorlagen mit allen relevanten Messtools wie Nahtdicke, Überhöhung, Einbrandtiefe, usw.
- Automatische Gut/Schlecht-Bewertung und Protokollgenerierung
Qness 10 / 60 M Innovative Bedienung
Prüfraumbeleuchtung
Vertikalkonzept mit 2 Z-Achsen
Die Aufteilung der vertikalen Bewegungen auf 2 verschiedene Achsen bringt entscheidende Vorteile: über erste Z-Achse ist mit einer dynamischen Bewegungssteuerung ausgestattet, wodurch sich der Prüfkopf schnell und bequem mit bis zu 30 mm/s zur Prüfoberfläche zustellen lässt. Die im QATM System zusätzliche, zweite Z-Achse bietet ein hochaufgelöstes Positionierungssystem für verbesserte Präzision in Kraftaufbringung und Fokussierung.
8fach-Messrevolver
Bis zu 8 verschiedene Werkzeuge aus Prüfdiamanten und Objektiven finden am hochmodern ausgeführten Messrevolver Platz. Die kompakte, 20° geneigte Bauweise des Vickers / Knoop / Brinell Härteprüfers gewährleistet hervorragende Einsehbarkeit in den Prüfraum. Highlight: Mit den neu entwickelten Prüfmodulen zur Aufnahme der Eindringkörper können Brinell oder Knoop-Prüfkörper auch nach Erstauslieferung jederzeit „Plug-and-Play“ nachgerüstet werden.
Neue Rockwell-Prüfmethode
Neben den optischen Methoden Vickers, Knoop und Brinell können mit den neuen Mikro-Härteprüfern nun auch Rockwell- Messungen durchgeführt werden. Hierfür wurde ein spezielles Rockwell-Prüfmodul entwickelt.
CAS-Technologie
Die innovative CAS-Technologie (Collision Avoiding System) schützt die mechanischen Komponenten des Geräts durch 3D Vorausberechnung der Bewegungen im visualisierten Prüfraum vor Kollisionen und Bedienerfehlern.
Vernetzter Messchieber
Mit dem „Qpix Control2-kompatiblen Messschieber“ können Bauteile direkt abgemessen und Teilehöhe oder Durchmesser per Knopfdruck und kabellos in die Software übernommen werden – die Prüfkopf-Höhensteuerung der A+ Härteprüfer fährt die Prüfebene dadurch ohne manuellen Eingabeaufwand vollautomatisch und sicher an.
Probenhalter Perfektion in der Halbautomatisierung
Die QATM-Probenhalter sind so konzipiert, dass sie Genauigkeit und Wiederholbarkeit gewährleisten. In Kombination mit dem digitalen Schlitten und der Datenrückmeldung liefert das Gerät perfekte Messwerte.
Qness 10 / 60 M Wegweisende Technologie - Einzigartig umgesetzt
Qpix Control2M software
Die beim Qness 10/60 M inkludierte Qpix Control2 „M“-Variante der intuitiven Steuerungssoftware bietet professionelle Funktionen, speziell abgestimmt auf semiautomatische Härteprüfgeräte. Übersichtliche Chargenverwaltung und effektive Vorlagennutzung von verschiedensten Prüfprojekten sowie Strukturierung von Messergebnissen mit vollständigen Auftragsinformationen im Hintergrund. Die erstellbaren Vorlagen enthalten alle benötigten Informationen über Prüfmuster wie Prüfmethode, Bezeichnungen und Benutzerfeldinformation.
Digitaler Kreuzschlitten mit Datenrückführung
Vordefinieren von Prüfprogrammen mit fixer Prüfpunktanzahl serienmäßig, wahlweise auch mit manuellem Schlitten, digitaler Mikrometerspindel und Positionsrückführung - beispielsweise für manuelle CHD Verläufe.
Maximale Flexibilität
Unschlagbar bei Einzelprüfungen oder kleinem Probendurchsatz für Bauteile jeder Größe: die einfache Bedienbarkeit gepaart mit den optionalen Erweiterungen für die Mikroskopie machen aus dem QATM Qness 10/60 M ein einzigartiges, hochqualitatives Komplettpaket.
Optimierte Performance und silenced design
Optimierte Prüfparameter und verkürzte Zeiten für serienmäßigen Autofokus, Helligkeitsregelung und Bildauswertung ermöglichen einzigartige Zykluszeiten in der täglichen Arbeit mit Härteprüfgeräten aus der neuen Mikro-Härteprüfer-Produktlinie - noch schneller als der Vorgänger. Weiteres Highlight: das neue Maschinenkonzept wurde auf besonders leise Betriebs- und Bewegungsgeräusche speziell für den Laborbereich ausgelegt.
Umfangreiche Basisfunktionen
Viele arbeitserleichternde Features sind bereits im QATM-Einstiegsgerät inkludiert:
- Optimiertes Autofokus-System
- Automatische Helligkeitsregelung
- Automatische Bildauswertung für die Härteprüfung mit multiplen Auswertestrategien
- Integrierter Protokollgenerator
Oberflächen-Eindruckerkennung
Durch die justierbare Oberflächen-Eindruckerkennung wird der Aufwand der Probenaufbereitung zur Härteprüfung auf nicht optimalen Oberflächen reduziert. Automatische Eindruckerkennung ist somit auch auf kritischen Oberflächen (z.B. Ätzung, Schliff...) möglich.
Beleuchtete Statusanzeige Wir bringen Licht ins Dunkel
Das beleuchtete QATM-Markenlogo zeigt den aktuellen Status des Geräts auf den ersten Blick an. Durch unterschiedlich aufleuchtende Intervalle ist so auch quer durch das ganze Labor erkennbar, ob der Härteprüfer gerade im automatischen Modus arbeitet oder frei für neue Aufgaben ist. Zudem ermöglicht die ebenfalls serienmäßige LED-Prüfraumbeleuchtung nicht nur das Ausrichten der Proben und Probenhalter, bei A+ Varianten garantiert sie auch eine gleichmäßige Beleuchtung bei Aufnahme des Probenbilds.
Qness 10 / 60 M Probenhandling, Einzel- und Serientests
Gebettete Proben
Sichere Probenspannung durch neues Probenhalterdesign mit integrierter Drehmomentbegrenzung, vereinfachter Probenzentrierung und Positionierung. Probenauflageteller mit Kugelgelenk spannen selbst nicht-planparallele Proben und verhindern ein Kippen oder Verrutschen während der Prüfung. Verfügbar mit 1, 4 oder 8 Probenpositionen und Adapterringen für verschiedenste Probendurchmesser (metrisch und zöllig verfügbar).
Ungebettete Proben
Bauteile nahezu jeder Geometrie können im Universal-Probenhalter aufgespannt werden. Vier Spannbolzen können dazu variabel in verschiedenen T-Nuten verstellt werden.
Sonder-Spannvorrichtungen
QATM ist der perfekte Ansprechpartner für komplexe Anforderungen und Spannvorrichtungen! Gerne übernehmen wir Beratung, Konzeptionierung und Umsetzung ihrer maßgeschneiderten Lösung, da nur mit der richtigen Bauteiltaufspannung verlässliche Ergebnisse garantiert werden können.
Gleichteilprüfung
Wiederkehrende Proben können als Vorlage gespeichert werden. Über definierte Probenmagazine werden sämtliche relevante Daten wie Prüfmuster, Prüfmethode und Benutzerfelder aktiviert. QATM ist in der Lage, für jegliche Anforderung passende Spannvorrichtungen, Matrizen oder Kassettensysteme zu liefern.
Prismen
Mit QATM Prismen können auch runde Bauteile am Gerät geprüft werden. Vorteil: durch die Integration des 3D-Modells in der Software wird immer automatisch die Bauteilmitte und somit die höchste Ebene der Teile angefahren.
Schraubstöcke
Der übersichtliche, große und robust ausgeführte Prüfraum schafft Universalität. Darüber hinaus reduziert ein direktes Einspannen von Proben in handelsüblichen Schraubstöcken den Probenaufbereitungsaufwand und erweitert den Einsatzbereich für zukünftige Prüfaufgaben. QATM Schraubstöcke sind zusätzlich mit Schablonen erhältlich, wodurch Proben wiederkehrend an derselben Position aufgespannt werden können.
IoT - Internet of things Die Plattform für den Fernzugriff auf Ihre Geräte
Alle QATM-Härteprüfer mit QpixControl2 und QpixT2-Software lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen und nahtlose Konnektivität.
- Überwachung in Echtzeit: Überwachen Sie Ihre Maschinen von jedem Ort der Welt in Echtzeit. Mit diesem datengesteuerten Ansatz sind sie in der Lage, mühelos fundierte Entscheidungen zu treffen.
- Live-Benachrichtigungen: Seien Sie mit sofortigen Benachrichtigungen und Aktualisierungen der Zeit voraus. Die Echtzeit-Benachrichtigungen sorgen dafür, dass Sie über die Leistung Ihrer Geräte jederzeit informiert sind, was zusätzlich zu einer proaktiven Wartung führt.
- Mühelose Backups: Mit unserer IoT-Plattform vereinfachen Sie Ihre Datensicherung: Ganz gleich, ob Sie ein einzelnes Gerät oder eine ganze Flotte sichern müssen, unsere Plattform rationalisiert den Prozess und minimiert Ausfallzeiten und Datenverluste.
- Automatische und kostenlose Software-Aktualisierungen: Verabschieden Sie sich von manuellen Updates! Verder Scientific IoT stellt sicher, dass Ihre Instrumente stets mit der neuesten Software ausgestattet sind, für optimale Leistung und Zuverlässigkeit.
Revolutionäres 3D-Bedienkonzept Die neue Generation von Software für Ihr Härteprüfgerät
Die intuitiv bedienbare Software Qpix Control2 M-Version ist im Lieferumfang jedes Vickers / Knoop / Brinell / Rockwell Härteprüfers Qness 10 / 60 M enthalten und bietet ausgereifte Funktionen, die speziell auf die Anforderungen halbautomatischer Härteprüfgeräte zugeschnitten sind. Dazu gehören eine übersichtliche Chargenverwaltung und die effektive Nutzung von Vorlagen aus einer Vielzahl von Prüfprojekten, die Strukturierung von Prüfergebnissen und eine umfassende Sammlung von Projekthintergrundinformationen. Die einfach zu erstellenden Vorlagen enthalten alle notwendigen Informationen zu Prüfmustern, Prüfmethoden, Objektnamen und Benutzerfelddetails.
Bestücken, anlegen, starten In 3 Schritten zum Ergebnis
1. Probe bestücken
Probenhalterhöhe wird automatisch angefahren, das Probenbild automatisch aufgenommen.
2. Reihe bestücken
Schnelles Einrichten der Reihe: Ziehen Sie die Reihe der Prüfpunkte komfortabel mit der Maus.
3. Prüfablauf starten
Der Prüfablauf wird vollautomatisch und entsprechend den Härteprüfnormen durchgeführt.
Standardfeatures
Optionale Features
Mikroskopie & Analyse
Vereinfachte Objektivauswahl
Aufgrund der ausgewählten Methode (beispielsweise HV10) wird für jedes bestückte Objektiv der Härtebereich angezeigt, welcher gemessen werden kann. Das am besten passende Objektiv wird zudem zusätzlich hervorgehoben.
Dual system
Mit der Qpix Control 2 Software können mehrere QATM-Geräte (Beispielsweise ein Qeye 800 und ein Qness 60 A+ EVO) mit demselben PC-System bedient werden. In der Software kann einfach zwischen den beiden Geräten hin und her gewechselt werden.
Barcode/QR-Code/DMC-Leser
Neben den optischen Methoden Vickers, Knoop und Brinell können mit den neuen Mikro-Härteprüfern nun auch Rockwell- Messungen durchgeführt werden. Hierfür wurde ein spezielles Rockwell-Prüfmodul entwickelt.
Gefügeanalyse leicht gemacht Qpix Inspect für die mikroskopische Auswertung
Die intuitiven und nutzerfreundlichen Qpix INSPECT Softwarefunktionen sind ein umfangreicher Werkzeugkasten für die mikroskopische Auswertung und Ergebnisdokumentation. Die funktionsreiche Softwarebasis kann an kundenspezifische Messaufgaben angepasst und durch Erweiterungsmodule ergänzt werden.
Inspect Phasenanalyse
- Automatische Bildobjektvermessung
- Vermessung der Phasenanteile gemäß DIN 9042, ASTM E-562 und ASTM E-1245
- Ausgabe von Analyseergebnissen als prozentualer Flächenanteil oder Flächennominalwert in tabellarischer Form oder Diagramm
Inspect Schichtdickenmessung
- Bestimmung der Schichtdicke gemäß DIN EN ISO 1463
- Halbautomatische Vermessung von horizontalen, vertikalen und radialen Schichten
- Ausgabe der Schichtdicke als statistische Größen der ermittelten Längen in tabellarischer Form oder Diagramm
Inspect Korngrößenbestimmung
- Bestimmung der Korngröße gemäß DIN EN ISO 643 und ASTM E-112 mittels Linienschnittverfahren oder Kreisschnittverfahren
- Ausgabe der Analyseergebnisse in tabellarischer Form oder Diagramm
- Erfassung statistischer Eigenschaften der Korngröße als auch der Segmentlängen, die Körner schneiden
Inspect Schweissnahtvermessung
- Normgerechte Vermessung und Bewertung von Schweißnähten
- Vorgefertigte Vorlagen mit allen relevanten Messtools wie Nahtdicke, Überhöhung, Einbrandtiefe, usw.
- Automatische Gut/Schlecht-Bewertung und Protokollgenerierung
Industrie 4.0 Qconnect für die intelligente Vernetzung von morgen
Qconnect ist die Schnittstelle in der QATM Qpix Control2 Software, die alle Anbindungsmöglichkeiten für unsere Kunden zusammenfasst: von der serienmäßigen, offenen XML-Schnittstelle (bi-direktional), über vorspezifizierte Plug-In-Lösungen wie beispielsweise dem QDAS Plug-In+, bis hin zu vollständig von QATM umgesetzten, kundenspezifischen Anbindungslösungen – wir finden für jeden Anwendungsfall eine professionelle Lösung.
Bewährte Qualität Kalibrierung und Monitoring
Calibration Manager
Prüfplattenverwaltung die weiter geht - Kalibrierergebnisverwaltung neu definiert: Der QATM Calibration Manager erinnert in einstellbaren Zeiträumen an die notwendigen Überprüfungen. Die Prüfergebnisse werden auf einen Knopfdruck zur fortlaufenden Statistik hinzugefügt.
Premium Härtevergleichsplatten
Premium Qualität in umfassender Vielfalt. Unabhängige DAkkS (ISO/IEC 17025) Kalibrierung nach DIN EN ISO und ASTM inklusive Software für Ihre periodischen normkonformen Überprüfungen.
Login via NFC
Die Qpix Control 2 Software unterstützt die Benutzeranmeldung mittels externem NFC-Lesegerät. Je nach NFC-Tag/Karte können beispielsweise auch bestehende Zutrittskarten des Kunden einprogrammiert werden.
Perfekte Härteprüfung - Verbrauchsmaterialien von QATM
Härteprüfung ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Mikro Härteprüfer Konfigurieren Sie Ihren Härteprüfer passend zu Ihrer Anwendung
Mit dem QATM Configurator stellen Sie Ihren Härteprüfer einfach und gezielt nach Ihren individuellen Anforderungen zusammen. Wählen Sie die passende Gerätevariante, Ausstattung und das benötigte Zubehör und senden Sie Ihre Konfiguration direkt als unverbindliche Angebotsanfrage an QATM.
Ihre Vorteile auf einen Blick:
- Individuell konfigurieren: Gerät, Ausstattung und Zubehör passend zu Ihrer Anwendung auswählen
- Einfach & übersichtlich: Schritt für Schritt zur gewünschten Gerätekonfiguration
- Direkt anfragen: Konfiguration unkompliziert als kostenlose und unverbindliche Angebotsanfrage übermitteln
- Persönlich beraten lassen: QATM Experten unterstützen bei der Auswahl der passenden Lösung
Alternativ können Sie Ihre Anfrage auch direkt über unser Kontaktformular stellen.

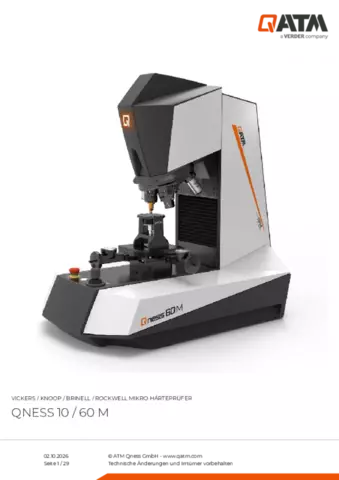

Vickers / Knoop / Brinell / Rockwell Mikro Härteprüfer Qness 10 / 60 M Technische Daten
| Prüfkraftbereich | Qness 10 M: 20 gf - 10 kgf (0,196 - 98,07 N) | Qness 60 M: 0,25 gf - 62,5 kgf (0,00245 - 612,92 N) |
|---|---|
| Prüfmethode | Vickers, Knoop, Brinell, Rockwell (option) |
| Prüfablauf | vollautomatisch / elektronische Kraftaufbringung |
| Z-Achse | Dynamisch, automatisiert (CAS-Technik) |
| Verfahrweg der Z-Achse | 150 mm (5,91“); Option: 260 mm (10,2“) |
| Ausladung | 170 mm (6,69“) |
| Werkzeugpositionen | 8-fach motorischer Werkzeugwechsler (max. 3 Härteprüfmodule, max. 7 Objektive) |
| Kamerasystem | 5 Mpixel - CMOS-Farbe, USB3.0 |
| Optisches System | Auflicht-Mikroskop mit Köhlerscher Beleuchtung |
| Aperturblende | motorisch |
| Objektive | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Objektivserien | Standard (Achromat) und High Quality (Semi-Apochromat) für Härteprüfung und Gefügeanalyse | XLED für optimierte Brinell-Härteprüfung |
| Blickfelder (je nach Bestückung) | 0,074x0,055 mm (100x) bis 2,80x2,10 mm (XLED 2) |
| Prüftisch / XY Kreuztisch | Option: manueller Kreuztisch; reduziert die Prüfhöhe um 26 mm |
| Tischgröße | ø 100 mm | (Querschieber: 135 x 135 mm) |
| Traversenweg am Kreuzschlitten | X 25, Y 25 mm (0,98 x 0,98“); Option X 50 x Y 50 mm (1,97 x 1,97“) |
| Kontrollelemente | Not-Halt, Start-Taste, Joystick Z-Achse |
| Software | Qpix Control2 "M" |
| Max. Werkstückgewicht | 50 kg |
| Gewicht Grundgerät | 55 kg (121,3 lbs) |
| Inkludierte Basisausstattung | Indenter Vickers ASTM + DAkkS; Objektiv 5x, 50x |
| Schnittstellen | 1 x USB 3.0 |
| Netzanschluss | 100 - 240 V ~1/N/PE, 45-65 Hz |
