Les duromètres Vickers / Knoop / Brinell / Rockwell de la série Qness 10 / 60 élèvent les essais de microdureté à un niveau supérieur : ces appareils de laboratoire haut de gamme de dernière génération réunissent le meilleur des deux mondes - essais de dureté et microscopie sans compromis et avec un confort d'utilisation maximal. Le système optique révolutionnaire avec caméra couleur fournit des résultats reproductibles et fiables à tout moment.

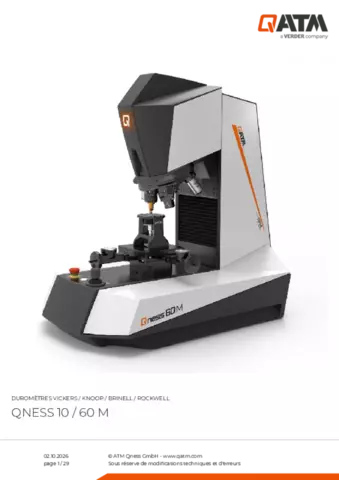

Le modèle classique Qness 10 / 60 M ; de ce duromètre Vickers/Knoop/Brinell/Rockwell promet un fonctionnement semi-automatique parfait et une commande de positionnement de l'axe Z de haute précision. La combinaison du duromètre micro et du microscope fait de ce modèle d'entrée de gamme une solution convaincante pour le laboratoire.
Les microduromètres QATM s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent une surveillance à distance en temps réel, des notifications en direct, des sauvegardes faciles et des mises à jour logicielles automatiques.
Qness 10 / 60 M Avantages Produit
- semi-automatique
- Large gamme de forces d'essai (0,25 g - 62,5 kg)
- Prêt à tester : de série, y compris diamant d'essai Vickers certifié ASTM+ ; DAkkS et objectifs 5x / 50x ;
- Tourelle motorisée avec 8 positions
- Logiciel Qpix Control2 M avec fonctions de microscopie INSPECT
- Table XY à butées digitales avec retour de position
- Axe Z à commande automatique
Qness 10 / 60 M Découvrez le modèle 3D dans le monde réel !
Modèle AR -
Accédez à l'aide de votre smartphone ou scannez le code QR sous « View in Room » et découvrez le modèle 3D dans le monde réel !
Découvrir l'invisible Des tests de dureté perfectionnés grâce à l'IA
Qness 10 / 60 M Méthodes d'essais & Gamme de charge
Les duromètres QATM analysent avec précision selon toutes les méthodes d'essai courantes et couvrent un large spectre.
Les cycles d'essai entièrement automatiques à commande électronique assurent un essai de dureté rapide et précis, ainsi qu'un changement rapide de méthode et une reconnaissance automatique du plan de netteté. Avec le package Ready to Test, toutes les méthodes d'essai Vickers sont déjà possibles dans la livraison standard.
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 |
| HBW 2.5/6.25 | HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 5/25 | HBW 5/62.5 |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0.00025* | HV 0.0005* | HV 0.001 | HV 0.002 | HV 0.003 | HV 0.005 | HV 0.01 |
| HV 0.02 | HV 0.025 | HV 0.05 | HV 0,1 | HV 0,2 | HV 0,3 | HV 0,5 |
| HV 1 | HV 2 | HV 2,5 | HV 3 | HV 5 | HV 10 | HV 20 |
| HV 30 | HV 50 | HV 60 |
DIN EN ISO 4545, ASTM E-92, ASTM E-384
| HK 0.001 | HK 0.002 | HK 0.005 | HK 0.01 | HK 0.015 |
| HK 0.02 | HK 0.025 | HK 0.05 | HK 0.1 | HK 0.2 |
| HK 0.3 | HK 0.5 | HK 11 | HK 2 |
Conversions intégrées
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
; Qness 60 M/A+/A+EVO toutes les méthodes d'essai Vickers possibles avec la livraison standard
✓ Qness 10 M/a+ possible avec la livraison standard HV0,02 à HV10
* non conforme aux normes
Qness 10 / 60 M Système optique révolutionnaire
Le système de lentilles développé et fabriqué par QATM pose de nouveaux jalons. Outre la qualité d'image cristalline pour les essais de dureté, l'éclairage de Köhler avec lumière LED blanche et diaphragme d'ouverture motorisé assure un contraste idéal, même à fort grossissement.
Les métallurgistes expérimentés confirment : La qualité d'image du Qness 10 / 60 A+ est comparable dans tous les domaines à celle des microscopes haut de gamme. Grâce à la conception moderne, même les exigences physiques strictes en matière de « résolution du système de mesure » selon la norme DIN EN ISO6507-1/2:2018 sont entièrement satisfaites par les nouveaux objectifs et le système de mesure.
Qness 10 / 60 M Microscopie & ; Analyse avec Qpix Inspect
Analyse de phase DIN 9042, ASTM E-562, ASTM E-1245
- Mesure automatique de l'image-objet
- Sortie des résultats d'analyse sous forme de pourcentage de surface ou de valeur nominale de surface sous forme de tableau ou de diagramme
Détermination de la granulométrie DIN EN ISO 643, ASTM E-112
- Détermination de la taille des grains par la méthode de la coupe linéaire ou circulaire
- Sortie des résultats d'analyse sous forme de tableau ou de diagramme
- Abrams Circles, Heyn Lines, Snyder-Graff Line
Mesure de l'épaisseur de couche DIN EN ISO 1463
- Détermination de l'épaisseur de la couche
- Mesure semi-automatique de couches horizontales, verticales et radiales+E5
Mesure des cordons de soudure DIN EN ISO 5817
- Mesure et évaluation des cordons de soudure conformément aux normes
- Modèles prédéfinis avec tous les outils de mesure pertinents tels que l'épaisseur de la soudure, la surélévation, la profondeur de pénétration, etc.
- Évaluation automatique bon/mauvais et génération de protocoles
Qness 10 / 60 M Utilisation innovante
Eclairage zone de travail
Concept vertical avec 2 axes Z
Il y a des avantages décisifs à répartir le mouvement vertical sur deux axes. Le premier axe Z permet un contrôle dynamique du mouvement, ce qui permet de positionner le pénétrateur vers la surface d'essai rapidement et facilement à une vitesse pouvant atteindre 30 mm/s. Le deuxième axe Z supplémentaire du système QATM offre un système de positionnement haute résolution pour une plus grande précision dans l'application de la force et la mise au point de l'image.
Tourelle motorisée 8 positions
Jusqu'à 8 pénétrateurs ou objectifs différents peuvent être montés sur la tourelle de test ultramoderne. La structure compacte est inclinée à 20° pour garantir une excellente visibilité de la zone d'essai.
Point clé : Les modules d'essai de dureté nouvellement développés servent de porte-pénétrateurs modulaires permettant d'adapter à tout moment après livraison les équipements pour des essais Brinell et Knoop.
Nouvelle méthode d'essai Rockwell
En plus des méthodes optiques Vickers, Knoop et Brinell, les nouveaux micro-duromètres permettent désormais d'effectuer des mesures Rockwell. Un module d'essai Rockwell spécial a été développé à cet effet.
Technologie CAS
La technologie innovante CAS (Collision Avoiding System) protège les parties mécaniques de l'appareil en utilisant des calculs prédictifs de mouvement en 3D pour visualiser les effets des collisions et des erreurs de fonctionnement.
Pied à coulisse digital
Le "pied à coulisse compatible Qpix Control2" permet de mesurer directement les composants et de transférer la hauteur ou le diamètre des pièces dans le logiciel par simple pression sur un bouton et sans câble - la commande de hauteur de la tête d'essai des duromètres A+ atteint ainsi le niveau d'essai de manière entièrement automatique et sûre, sans saisie manuelle.
Porte-échantillon La perfection dans la semi-automatisation
Les porte-échantillons QATM sont conçus pour garantir la précision et la répétabilité. En combinaison avec le chariot numérique et le retour de données, l'appareil fournit des valeurs de mesure parfaites. E29
Qness 10 / 60 M Technologie pionnière - Mise en œuvre unique
Logiciel Qpix Control2M
La variante Qpix Control2 « M » du logiciel de commande intuitif, incluse dans le Qness 10/60 M, offre des fonctions professionnelles, spécialement adaptées aux appareils d'essai de dureté semi-automatiques. Une gestion claire des lots et une utilisation efficace des modèles de projets d'essai les plus divers ainsi qu'une structuration des résultats de mesure avec des informations complètes sur les tâches en arrière-plan. Les modèles pouvant être créés contiennent toutes les informations nécessaires sur les échantillons d'essai, telles que la méthode d'essai, les désignations et les informations sur le champ utilisateur.
Table XY à butées digitales avec retour de position
Permet la prédéfinition en série de programmes de test avec un nombre fixe de points. Si nécessaire, également avec une table XY manuelle, une butée micrométrique digitale et un retour de position - pour les filiations CHD manuelles.
Une polyvalence maximale
Imbattable pour les contrôles individuels ou les petits débits d'échantillons pour les composants de toutes tailles : la facilité d'utilisation associée aux extensions optionnelles pour la microscopie rendent le QATM Qness 10/60 M unique en son genre en tant que package complet de haute qualité.
Performances optimisées et conception silencieuse
Des paramètres d'essai optimisés et des temps réduits pour l'autofocus de série, le réglage de la luminosité et l'évaluation des images permettent des temps de cycle uniques dans le travail quotidien avec les duromètres de la nouvelle gamme de micro-duromètres - encore plus rapides que le modèle précédent. Autre point fort : le nouveau concept de machine a été conçu pour être particulièrement silencieux en fonctionnement et en mouvement, spécialement pour le domaine du laboratoire.
Une gamme complète de fonctions de base
Plusieurs caractéristiques d'économie de main-d'œuvre sont déjà incluses dans le modèle de base du QATM :
- Système autofocus optimisé
- Régulation automatique de la luminosité
- Evaluation automatique de l'image pour les essais de dureté avec plusieurs modes d'évaluation
- Générateur de protocole intégré
Détection de la surface de l’empreinte
La fonction de reconnaissance de l’empreinte de dureté réglable réduit l'effort nécessaire à la préparation des échantillons pour tester la dureté des surfaces non optimales. Ainsi, la reconnaissance automatique de l'empreinte est également possible sur des surfaces critiques (attaquées, meulées...).
Affichage lumineux du statut Illumine l'obscurité
Le logo QATM éclairé affiche l'état actuel de l'appareil en un coup d'œil. Le clignotement du logo indique si l'appareil fonctionne automatiquement ou s'il peut être utilisé pour de nouvelles tâches par le personnel du laboratoire. En outre, non seulement l'éclairage LED de la zone de test, installé en série, permet de positionner correctement les échantillons et les porte-échantillons, mais dans la version A+, il garantit une intensité lumineuse uniforme pour l'imagerie des échantillons.
Qness 10 / 60 M Manipulation d'échantillons, tests individuels et en série
Echantillons enrobés
La fixation sûre des échantillons grâce à un porte-échantillon redessiné avec limiteur de force de serrage intégré, simplifie le centrage et le positionnement des échantillons. Une plaque munie d'une rotule permet de serrer les échantillons qui ne peuvent être maintenus non plans pour les empêcher de basculer ou de glisser pendant l'essai. Disponible avec 1, 4 ou 8 positions de maintien des échantillons et des bagues d'adaptation pour une large gamme de diamètres d'échantillons métriques et impériaux.
Échantillons non-enrobés
Les composants de presque toutes les géométries peuvent être fixés dans le porte-échantillons universel. Quatre boulons de serrage peuvent être réglés de manière variable dans différentes rainures en T.
Dispositifs de serrage spéciaux
QATM est l'interlocuteur idéal pour les exigences et les dispositifs de serrage complexes ! C'est avec plaisir que nous nous chargeons du conseil, de la conception et de la mise en œuvre de votre solution sur mesure, car seul un serrage correct des composants permet de garantir des résultats fiables.
Essais sur échantillons identiques
Les échantillons répétitifs peuvent être enregistrés comme modèles. Toutes les données pertinentes, telles que les échantillons, la méthode d'essai et les champs utilisateur, sont activées via des magasins d'échantillons définis. QATM est en mesure de fournir des dispositifs de serrage, des matrices ou des systèmes de cassettes adaptés à toutes les exigences.
Prismes
Les prismes QATM permettent également de contrôler des pièces rondes sur l'appareil. Avantage : grâce à l'intégration du modèle 3D dans le logiciel, le centre de la pièce et donc le niveau le plus élevé des pièces est toujours atteint automatiquement.
Étaux
L'espace d'essai clair, grand et de conception robuste confère une certaine universalité. En outre, le serrage direct des échantillons dans des étaux usuels réduit le travail de préparation des échantillons et élargit le domaine d'utilisation pour les tâches d'essai futures. Les étaux QATM sont en outre disponibles avec des gabarits, ce qui permet de fixer les échantillons de manière répétitive à la même position.
IoT - Internet of things La plate-forme d'accès à distance à vos appareils
Tous les duromètres QATM équipés des logiciels QpixControl2 et QpixT2 s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent des fonctionnalités avancées et une connectivité sans faille.
- Surveillance en temps réel : surveillez vos machines de n'importe où dans le monde en temps réel. Grâce à cette approche axée sur les données, vous êtes en mesure de prendre des décisions fondées sans effort.
- Notifications en direct : soyez en avance sur votre temps grâce à des notifications et des mises à jour instantanées. Les notifications en temps réel vous permettent d'être informé à tout moment des performances de vos appareils, ce qui permet en outre une maintenance proactive.
- Sauvegardes sans effort : notre plateforme IoT vous permet de simplifier la sauvegarde de vos données : que vous ayez besoin de sauvegarder un seul appareil ou une flotte entière, notre plateforme rationalise le processus et minimise les temps d'arrêt et les pertes de données.
- Mises à jour automatiques et gratuites des logiciels : Oubliez les mises à jour manuelles ! Verder Scientific IoT veille à ce que vos instruments soient toujours équipés des logiciels les plus récents, pour des performances et une fiabilité optimales.
Concept révolutionnaire de fonctionnement en 3D La nouvelle génération de logiciels pour votre duromètre
Le logiciel à utilisation intuitive Qpix Control2 version M est fourni avec chaque duromètre Vickers / Knoop / Brinell / Rockwell Qness 10 / 60 M et offre des fonctions sophistiquées spécialement conçues pour répondre aux exigences des duromètres semi-automatiques. Il s'agit notamment d'une gestion claire des lots et de l'utilisation efficace de modèles issus d'un grand nombre de projets d'essai, de la structuration des résultats d'essai et d'une collection complète d'informations de base sur les projets. Les modèles, faciles à créer, contiennent toutes les informations nécessaires sur les échantillons d'essai, les méthodes d'essai, les noms d'objets et les détails des champs utilisateurs.
Charger les échantillons, charger la filiation, démarrer Votre résultat en 3 étapes
1. Charger les échantillons
La machine se déplace automatiquement à la hauteur du porte-échantillon. L'image de l'échantillon est prise automatiquement.
2. Charger la filiation
Mise en place rapide de la rangée : Faites glisser la rangée de points de contrôle.
3. Démarrer la séquence d'essai
La séquence d'essai est exécutée conformément aux normes pour les essais de dureté.
Standard Features
Caractéristiques optionnelles
Microscopie & ; analyse
Sélection simplifiée de l'objectif
En fonction de la méthode sélectionnée (par exemple HV10), la plage de dureté pouvant être mesurée s'affiche pour chaque objectif équipé. En outre, l'objectif le mieux adapté est mis en évidence.
Dual system
Le logiciel Qpix Control 2 permet de commander plusieurs appareils QATM (par exemple un Qeye 800 et un Qness 60 A+ EVO) avec le même système PC. Dans le logiciel, il est facile de passer d'un appareil à l'autre.
Lecteurs Barcode/QR code/DMC
En plus des méthodes optiques Vickers, Knoop et Brinell, les nouveaux micro-duromètres permettent désormais d'effectuer des mesures Rockwell. Un module d'essai Rockwell spécial a été développé à cet effet.
L'analyse de structure facilitée par les modules logiciels Qpix Inspect
Les fonctions intuitives et conviviales du logiciel Qpix INSPECT constituent une boîte à outils complète pour l'évaluation microscopique et la documentation des résultats. La base logicielle riche en fonctionnalités peut être adaptée aux tâches de mesure spécifiques du client et complétée par des modules d'extension.
Inspect : Analyse de phases
- Dimensionnement automatique de l'image de l'objet
- Évaluation des fractions de phase selon DIN 9042, ASTM E-562 et ASTM E-1245
- Fournit des résultats d'analyse sous forme de pourcentages de la surface ou de valeurs nominales de la surface sous forme de tableaux ou de diagrammes
Inspect: mesure d'épaisseur des couches
- Détermination de l'épaisseur de la couche selon la norme DIN EN ISO 1463
- Evaluation semi-automatique des couches horizontales, verticales et radiales
- Fourniture de l'épaisseur des couches comme valeurs statistiques pour les longueurs sous forme de tableaux ou de diagramme
Inspect: détermination de la taille de grains
- Taille des particules déterminée selon la norme DIN EN ISO 643 et ASTM E-112 par la méthode de la section linéaire ou circulaire
- Les résultats de l'analyse sont fournis sous forme de tableaux ou de diagrammes
- Documentation des caractéristiques statistiques de la taille des particules et de la longueur des segments coupant les particules
Inspect - Mesure des soudures
- Mesure et évaluation de soudures conformes aux normes
- Modèles prédéfinis avec tous les outils de mesure pertinents tels que l'épaisseur de soudure, la surélévation, la profondeur de pénétration, etc.
- Évaluation automatique bon/mauvais et génération de rapports
Industrie 4.0 Qconnect pour des lendemains connectés
Qconnect est l'interface du logiciel Qpix Control2 de QATM, qui fournit aux clients un éventail complet de connectivité entre appareils - de la production en série, des interfaces XML ouvertes (bidirectionnelles) et des solutions de plug-ins prédéfinis, tels que le Plug-In+ de QDAS, jusqu'aux solutions de connectivité spécifiques aux clients, entièrement mises en œuvre par QATM. Nous avons une solution professionnelle pour chaque exigence d'application.
Qualité éprouvée Étalonnage et surveillance
Gestion de calibration
Le ‘’QATM Calibration Manager’’ rappelle aux opérateurs les tests nécessaires à des intervalles librement définissables, ce qui représente un bond en avant pour la gestion des résultats d'étalonnage. Les résultats des tests sont ajoutés à l'enregistrement statistique en cours par simple pression sur un bouton.
Blocs de dureté Premium
Une qualité supérieure et une grande variété. Calibrage indépendant DAkkS (ISO/IEC 17025) selon DIN EN ISO et ASTM, y compris le logiciel pour les tests périodiques conformes aux normes.
Connexion via NFC
Le logiciel Qpix Control 2 prend en charge la connexion de l'utilisateur à l'aide d'un lecteur NFC externe. Selon la balise/carte NFC, il est également possible de programmer les cartes d'accès existantes du client.
Essai de dureté parfait - Consommables par QATM
Les essais de dureté sont plus fiables, plus sûrs et plus efficaces lorsqu'ils sont réalisés avec les bons ingrédients : Connaissance, minutie et choix judicieux des consommables et des instruments.
Micro Duromètre Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.
Duromètres Vickers / Knoop / Brinell / Rockwell Qness 10 / 60 M Caractéristiques techniques
| Plage de force d'essai | Qualité 10 M: 20 gf - 10 kgf (0.196 - 98.07 N) | Qualité 60 M: 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
|---|---|
| Méthode d'essai | Vickers, Knoop, Brinell, Rockwell (option) |
| Séquence d'essai | application de la force électronique / entièrement automatisée |
| Z-axe | Dynamique, automatisé (CAS-Technic) |
| Distance de déplacement sur l'axe Z | 150 mm (5,91“); Option: 260 mm (10,2“) |
| Col de cygne | 170 mm (6,69“) |
| Positions de la tourelle | Changeur d'outils motorisé 8 fois | max. 3 modules Essai de dureté, max. 7 lentilles |
| Système avec caméra | 5 Mpixels - couleur CMOS, USB3.0 |
| Système optique | Microscope vertical avec éclairage Koehler |
| Diaphragme d'ouverture | motorisé |
| Objectifs | XLED 2x, 2,5x, 5x, 10x, 20x, 50x, 100x |
| Types d'objectifs | Standard (Achromat) et Haute Qualité (Semi-apochromat) pour Essai de dureté et microscopie | XLED pour Essai de dureté Brinell optimisé |
| Champs de vision (selon l'équipement) | 0,074x0,055 mm (100x) à 2,80x2,10 mm (XLED 2) |
| Enclume / table XY | Option: glissière transversale manuelle; Réduit la hauteur d'essai de 26 mm |
| Dimension Table | ø 100 mm (3.94“) | (glissière croisée: 135 x 135 mm) |
| Traversée à la glissière transversale | X 25, Y 25 mm (0,98 x 0,98“); Option X 50 x Y 50 mm (1,97 x 1,97“) |
| Éléments de commande | Arrêt d'urgence, Bouton de démarrage, Joystick Z-axe |
| Logiciel | Qpix Control2 "M" |
| Poids max échantillon | 50 kg (110 lb) |
| Poids machine | 55 kg (121,3 lb) |
| Équipement de base inclus | Indenter Vickers ASTM + DAkkS; objectif 5x, 50x |
| Interfaces | 1 x USB 3.0 |
| Raccordement électrique | 100 - 240 V ~ 1/N/PE, 45-65 Hz |
