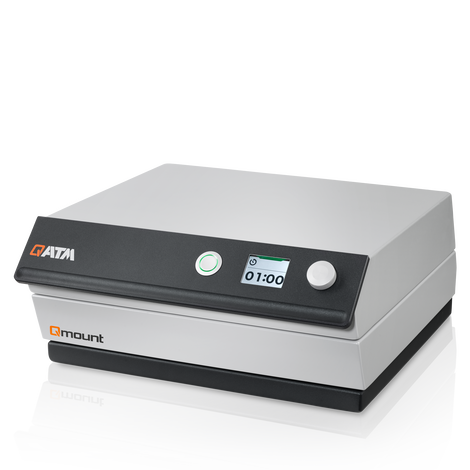

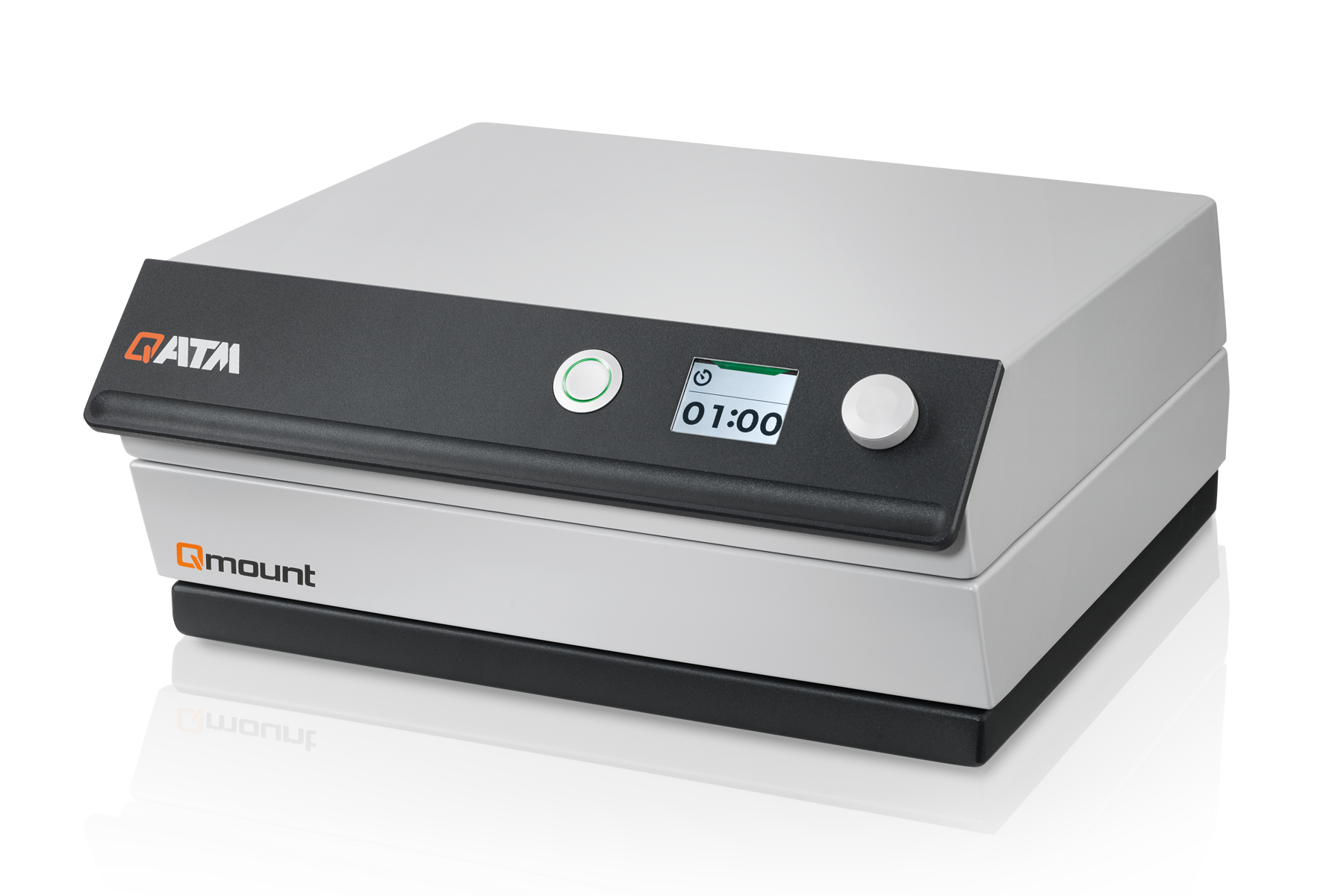

De Qmount is een modern toestel voor licht-gebaseerd inbedden van materialografische monsters.

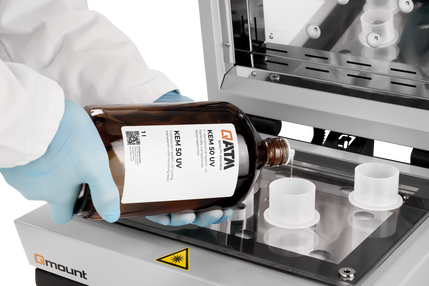

De monsters worden geplaatst in het apparaat dat uitgerust is met aangepaste, krachtige LED technologie. De UV-transparante inbedvormen worden gevuld met de UV inbed hars. Het transparante monster kan in zeer korte tijd uitgenomen worden. Een optionele afzuig-eenheid uit het QATM pakket kan worden aangesloten om de veiligheid op de werkplek nog te verhogen.
Productvoordelen
- UV inbedden in de kortst mogelijke tijd (60 seconden)
- Uiterst efficiënte, langdurige LED technologie
- Robuust machine ontwerp
- Eenvoudige bediening
- Aansluitbare afzuig-eenheid (optioneel)
Inbedden in recordtijd
Het compacte laboratorium-toestel is uitgerust met speciaal ontwikkelde en duurzame LED borden, die de monsters zeer efficiënt bestralen met UV licht in een zeer nauw golflengte-bereik (emissie maximum bij lambda = 365 nm) waarmee standaard monsters kunnen behandeld worden binnen de 60 seconden.

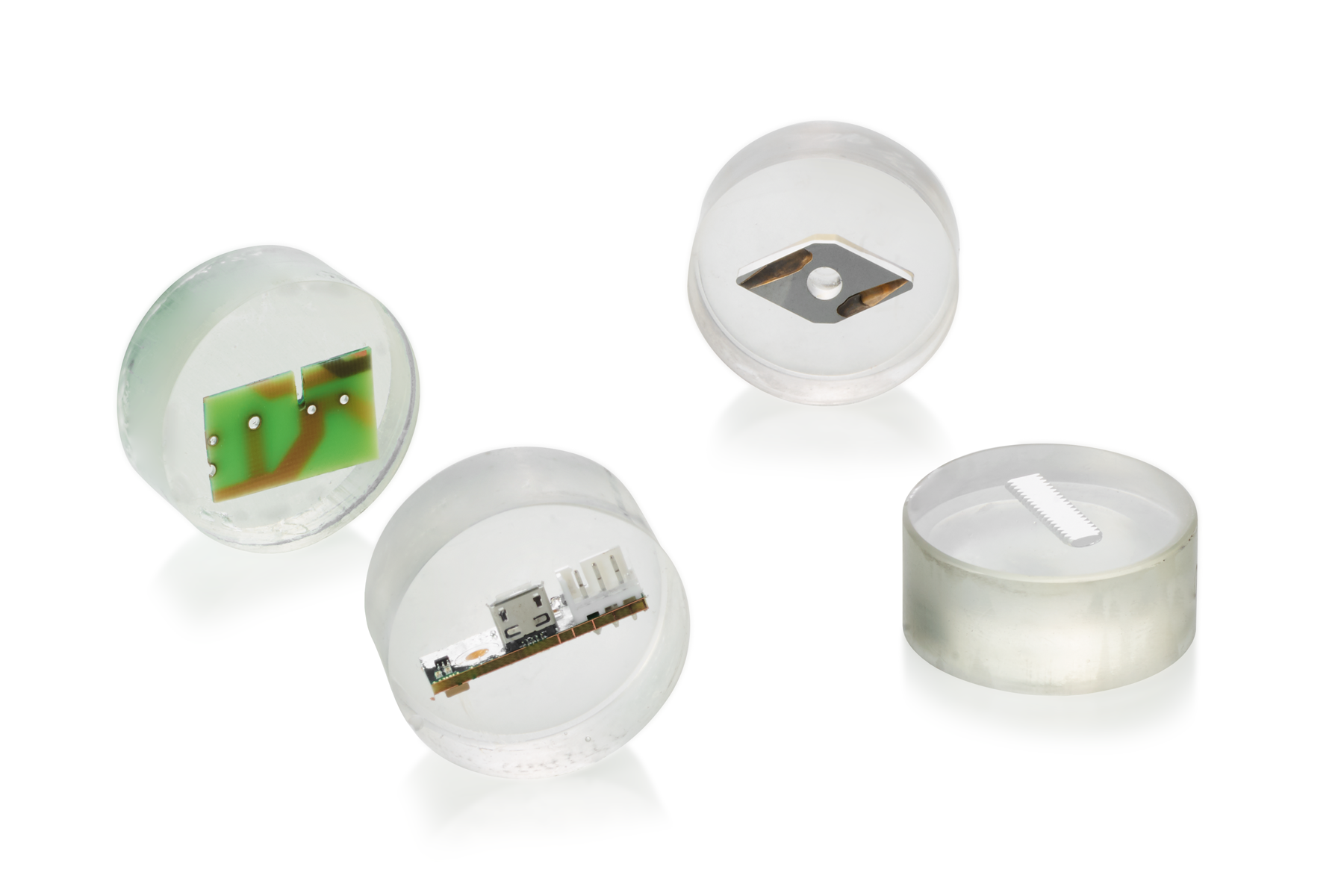

UV Inbedden in 60 seconden De snelle manier voor transparant ingebedde monsters
Robuuste technologie

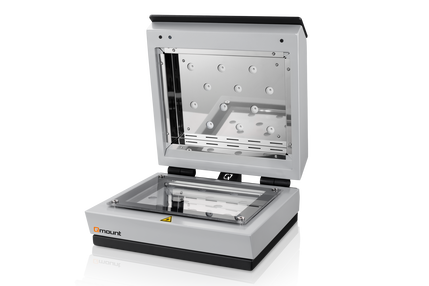

De geïntegreerde ventilatie waarborgt lage polimerisatie temperaturen van ong. 70 - 90°C. Een robuust ontwerp met poeder-gecoate aluminium behuizing en kwalitatieve componenten maken grote monster hoeveelheden mogelijk. De kap is voorzien van gedempte scharnieren om zachtjes sluiten mogelijk te maken.

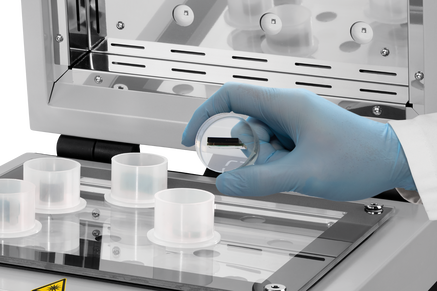

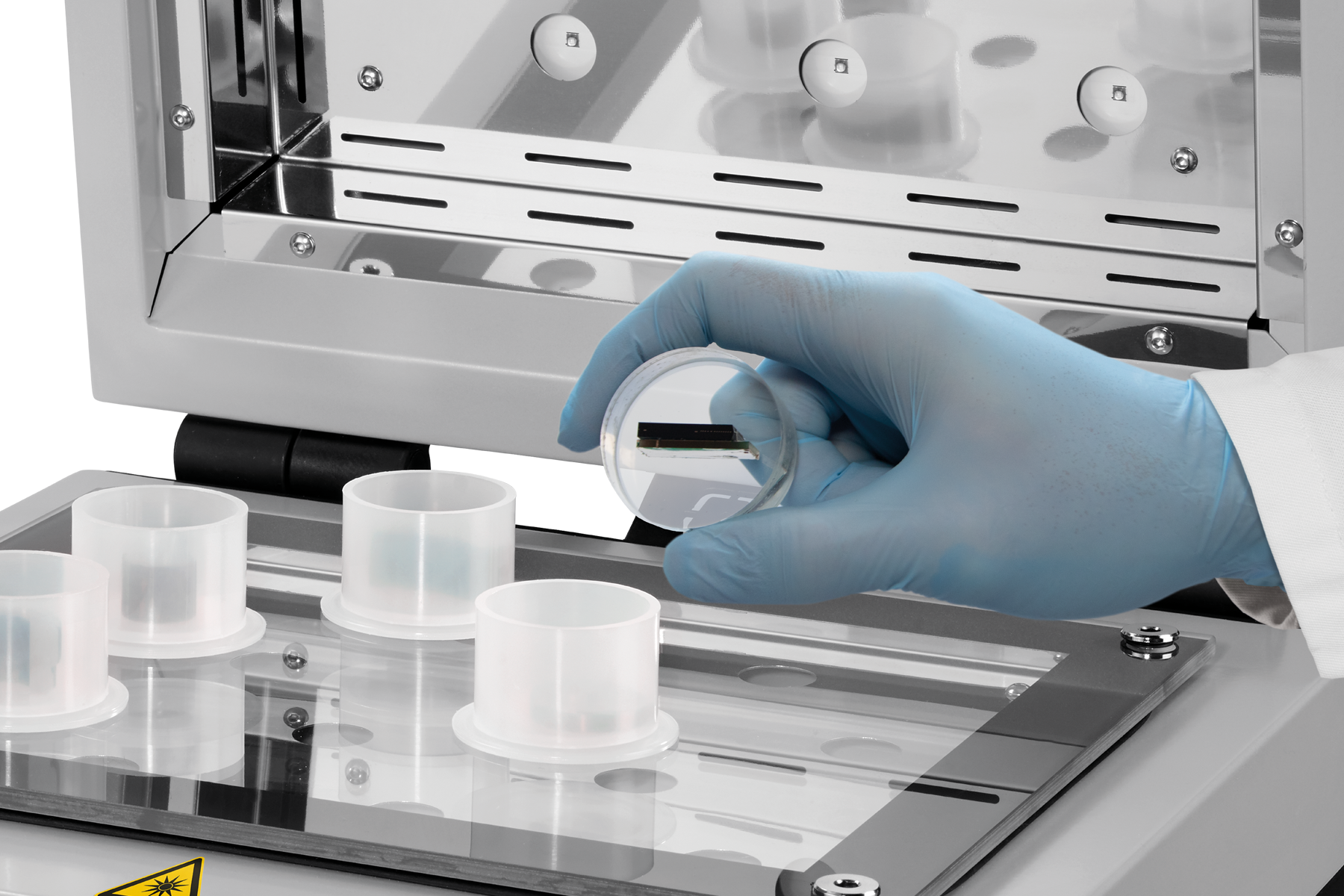

Grote monster capaciteit

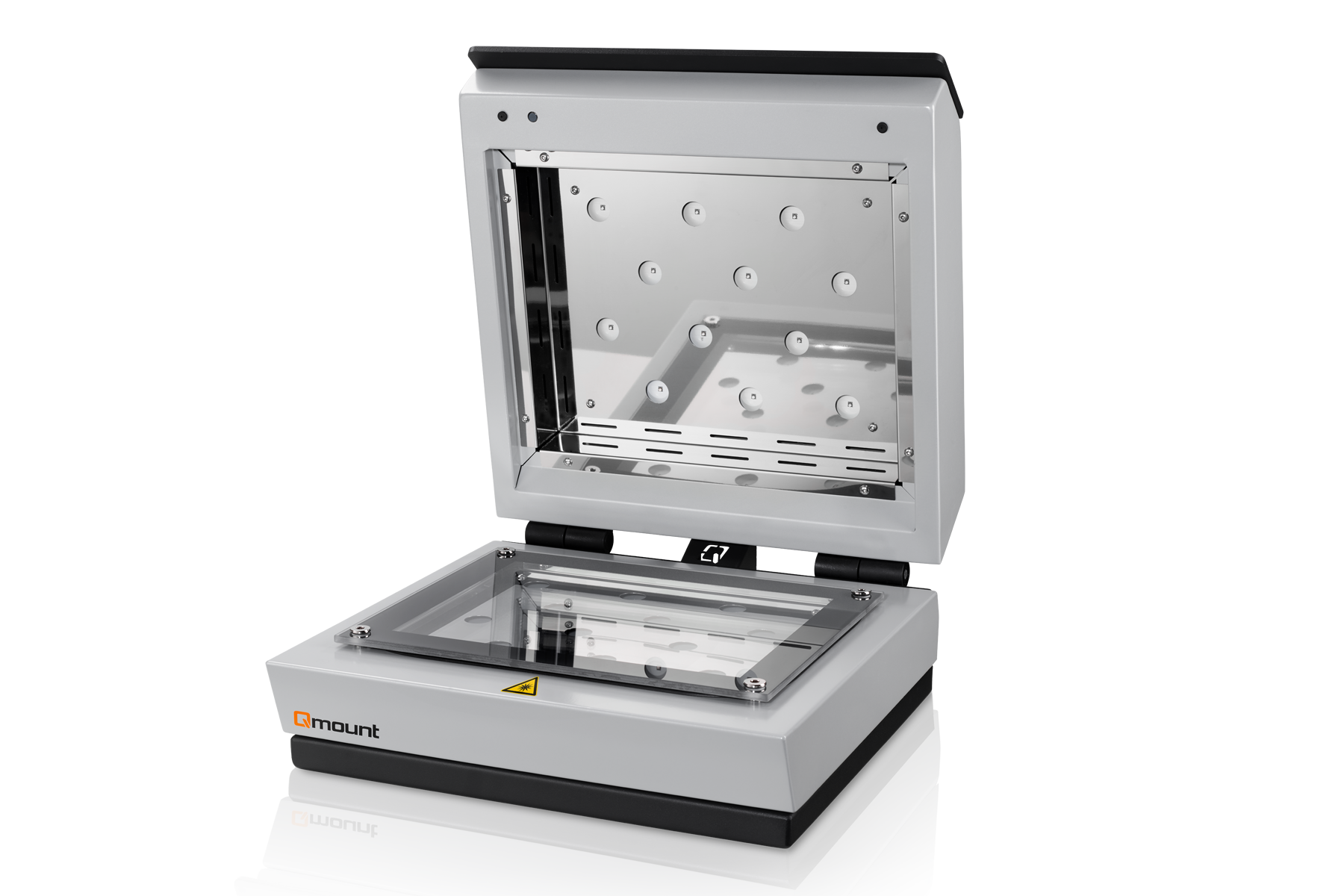

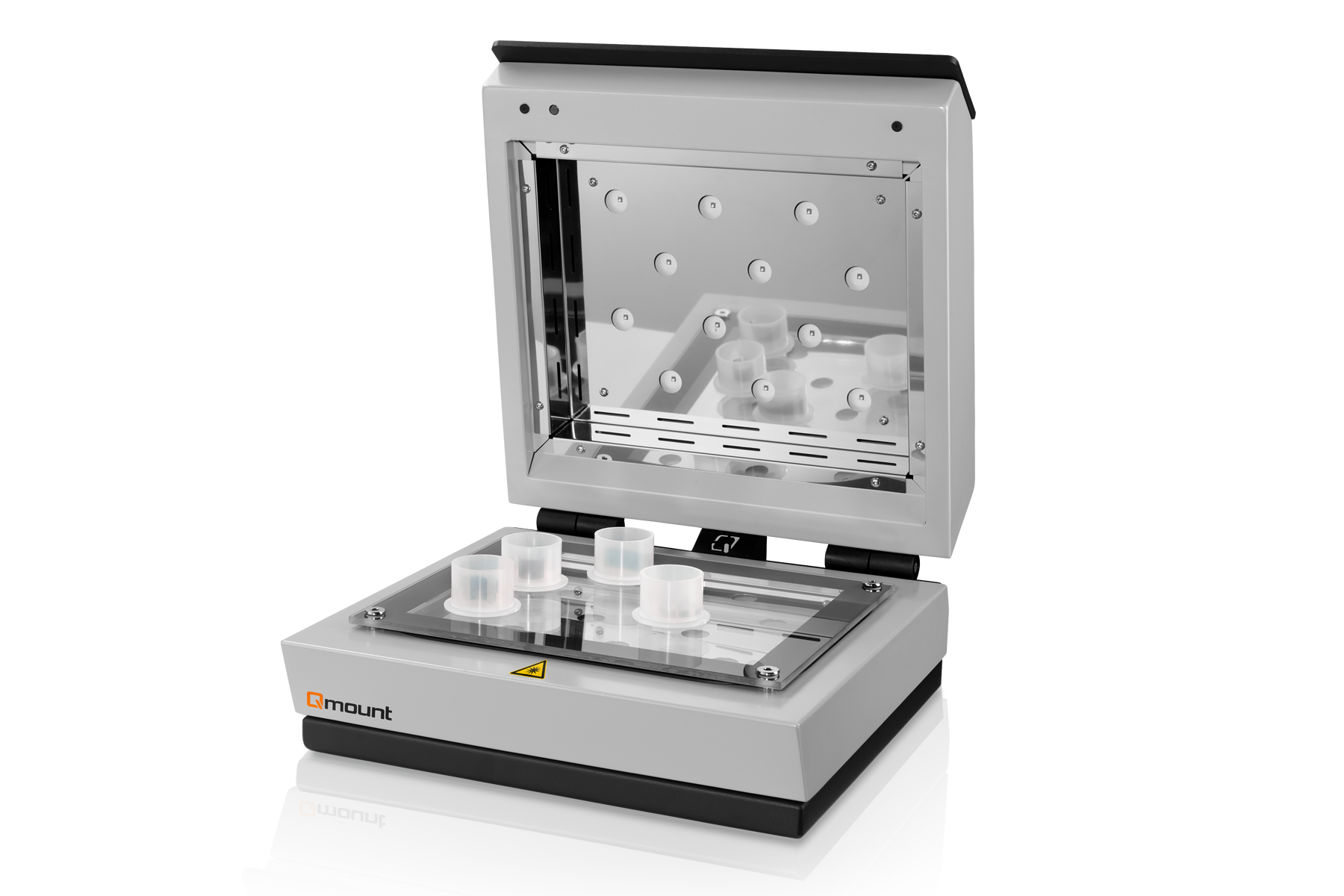

Het apparaat bevat een krasbestendige glasplaat (200 x 260 mm) waarmee men tot 12 monsters met een diameter van 40 mm gelijktijdig kan behandelen. Het werkoppervlak door het eenvoudig ontwerp makkelijk te reinigen.

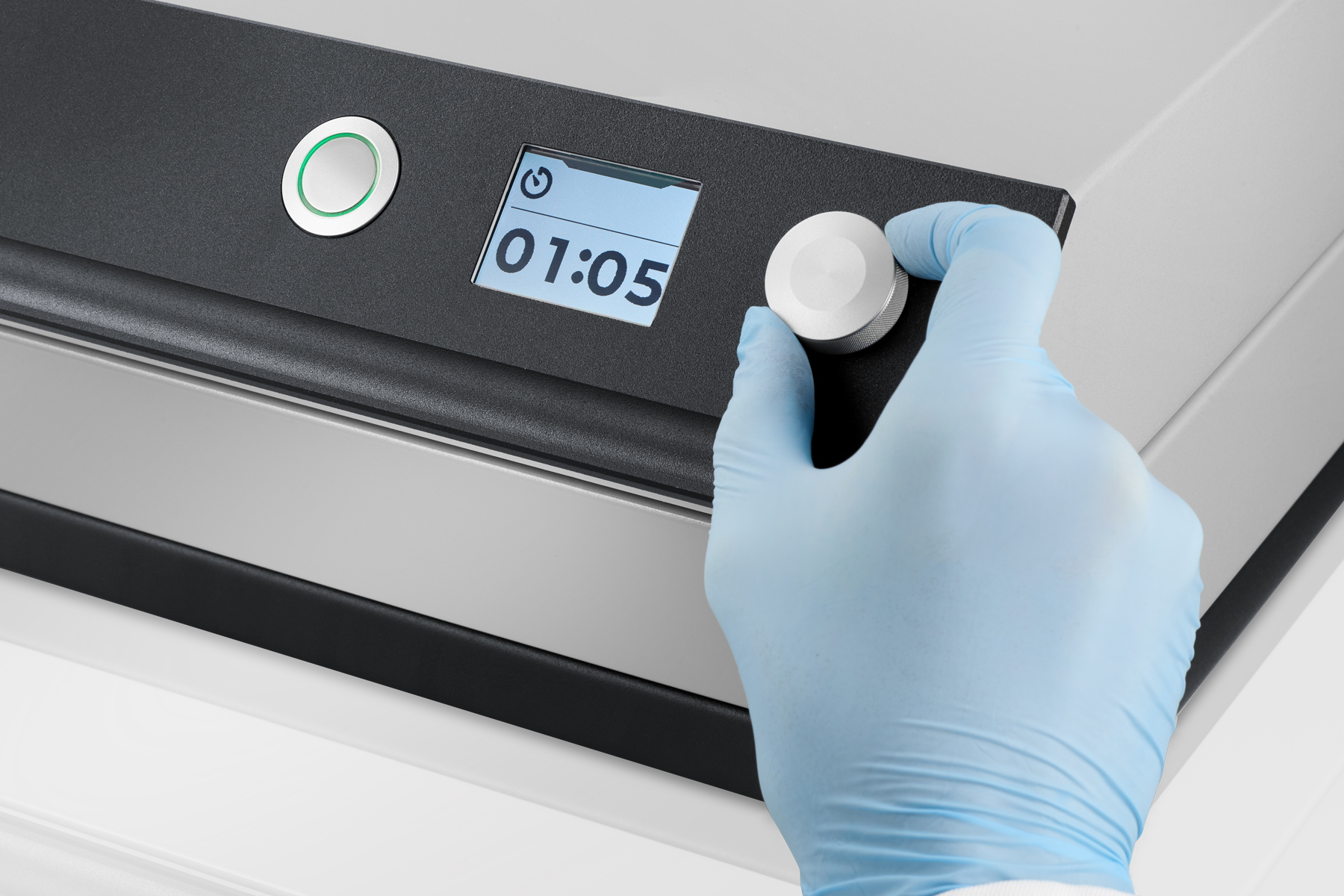

Makkelijke bediening
De proces parameters worden duidelijk getoond op eenkleurenscherm en kunnen voortdurend aangepast worden met een draaiknop. Het inbed-proces wordt gestart, gepauseerd of beëindigd met de QATM start-stop knop. Een accoustisch signaal informeert de gebruiker op het einde van het proces.
Universele alleskunner
Dankzij de zeer korte procestijden, opent de Qmount de mogelijkheid om transparante, materialografische standaard inbeddingen te bereiden van diverse materialen op een snelle en kosten-gunstige manier.
Veiligheid en comfort op de werkplek

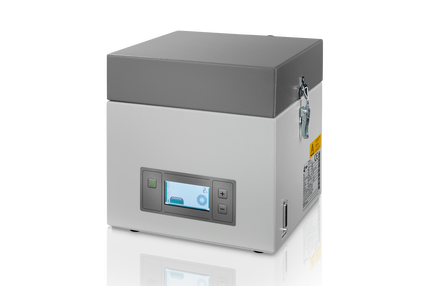

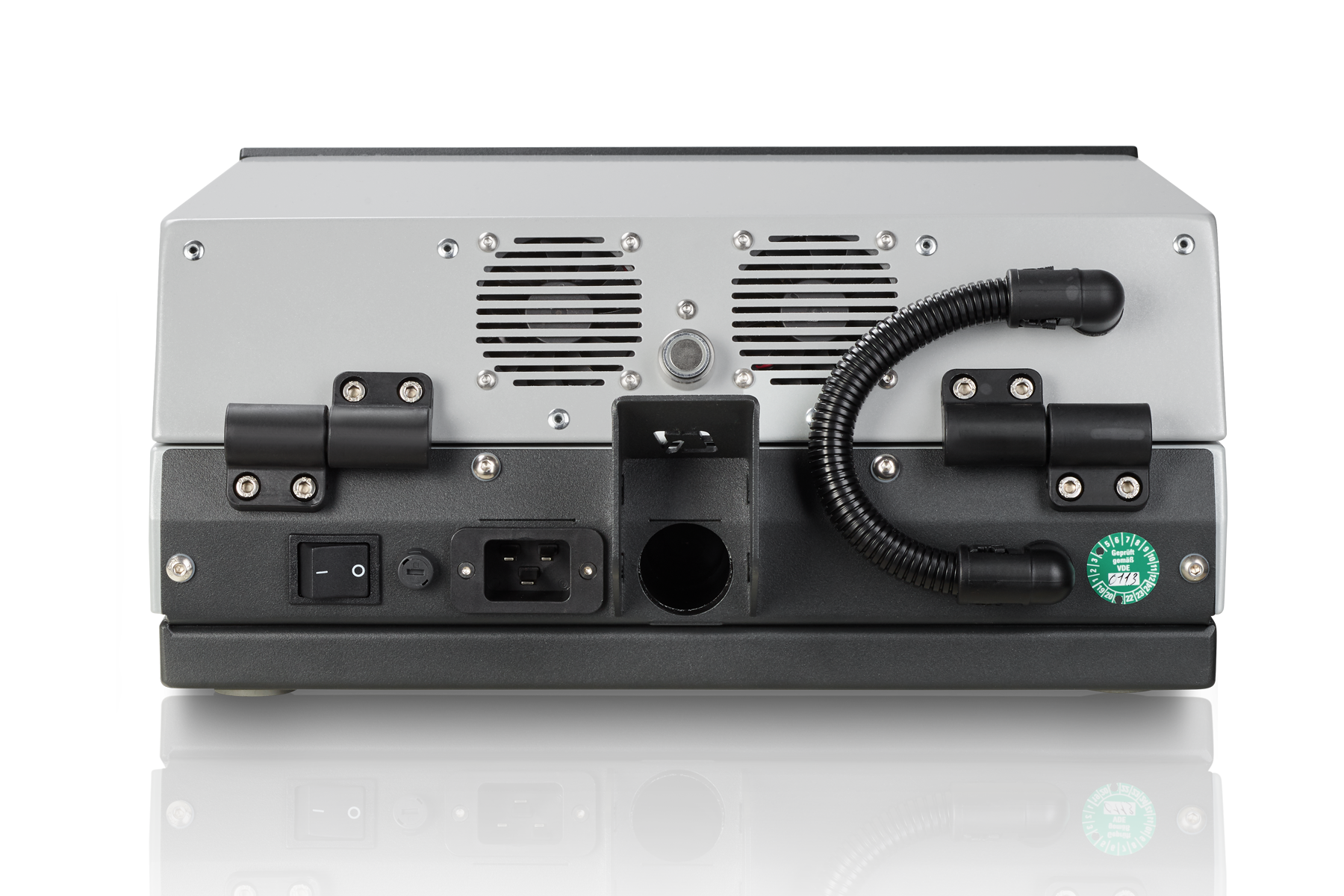

Standaard is het apparaat voorzien van een verbinding om een externe afzuiging aan te sluiten, waarmee de dampen en geuren kunnen weggezogen worden en om de werkveiligheid te verhogen. Een geschikte afzuig-eenheid met aktieve koolfilter is beschikbaar in de QATM toebehoren.

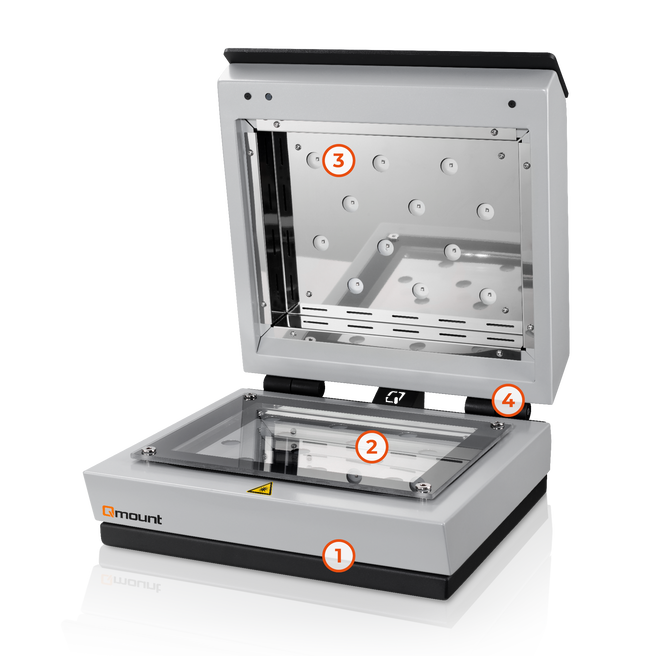

UV Inbed Toestel Qmount Superiority in detail
1. Robust housing
- Sturdy powder-coated aluminum construction
- Easy to clean
- Integrated ventilation
2. Large scratch-resistant glass plate
- Allows up to 12 samples simultaneously
- Afmetingen: 200 mm x 260 mm
3. Zeer efficiënte UV-LED-technologie
- Om het verlies aan elektrisch vermogen te minimaliseren is de Qmount uitgerust met gespecialiseerde UV-LED's. Deze vertonen een zeer slank emissiespectrum, dat maximaal samenvalt met het absorptiemaximum van de QPREP UV 50 initiator. Dit maakt kortere uithardingstijden met een laag stroomverbruik mogelijk.
UV-initiatoren krijgen de nodige activeringsenergie voor de initiatiereactie door absorptie van UV-straling. Elk molecuul heeft een specifiek absorptiespectrum, dat bepaalde golflengtegebieden laat zien waarin de absorptiecoëfficiënt van het molecuul bijzonder groot is. Buiten de zogenaamde absorptiemaxima gaat een groot deel van de uitgezonden straling verloren. Standaard UV-LED's zenden gewoonlijk een aanzienlijke hoeveelheid straling uit buiten de golflengtegebieden waarin de initiator een goede absorptie heeft. Deze straling wordt omgezet in warmte.
4. Practical flip-top closure
- Simple and intuitive operation
Qmount Zeer efficiënte UV-LED-technologie
To minimize loss of electric power the Qmount is equipped with specialized UV LEDs. These show a very slim emission spectrum, which maximum superimposes with the absorption maximum of the KEM 50 UV initiator. This enables shorter curing times with a low electric consumption.
UV initiators get the necessary activation energy for the initiation reaction by absorbing UV radiation. Every molecule has a specific absorption spectrum, which shows certain wavelength areas in which the absorption coefficient of the molecule is particularly large. Outside of the so called absorption maxima a large portion of the emitted radiation is lost. Standard UV LEDs usually emit a significant amount of radiation besides the wavelength intervals in which the initiator has a good absorption. This radiation is converted to heat.

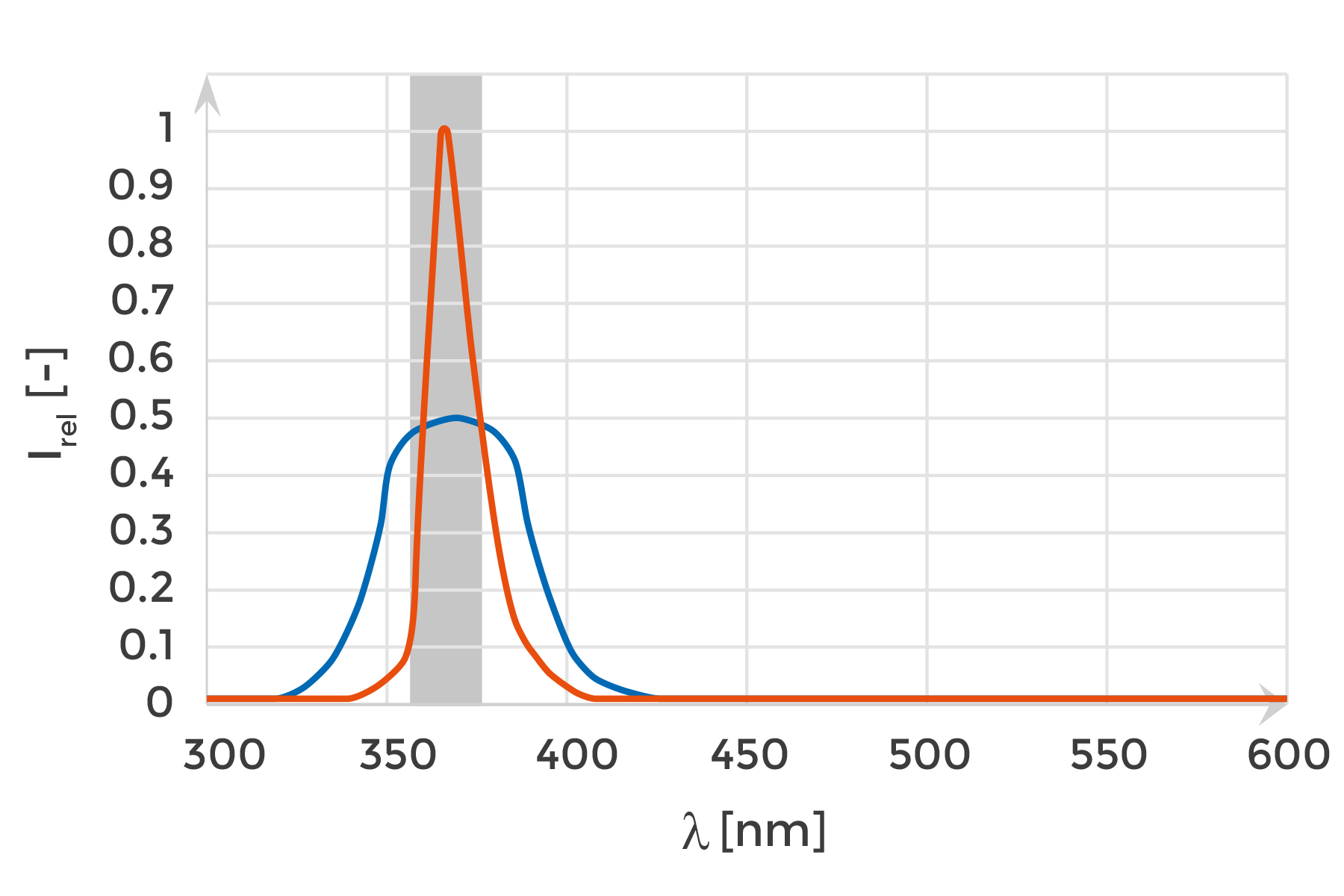

Invloed van het type LED op lichtuithardingsprocessen
- Oranje curve: Qmount LED's
- Blauwe curve: Standaard nabije UV LED's
- Grijs vlak: Absorptiemaximum van UV-initiator

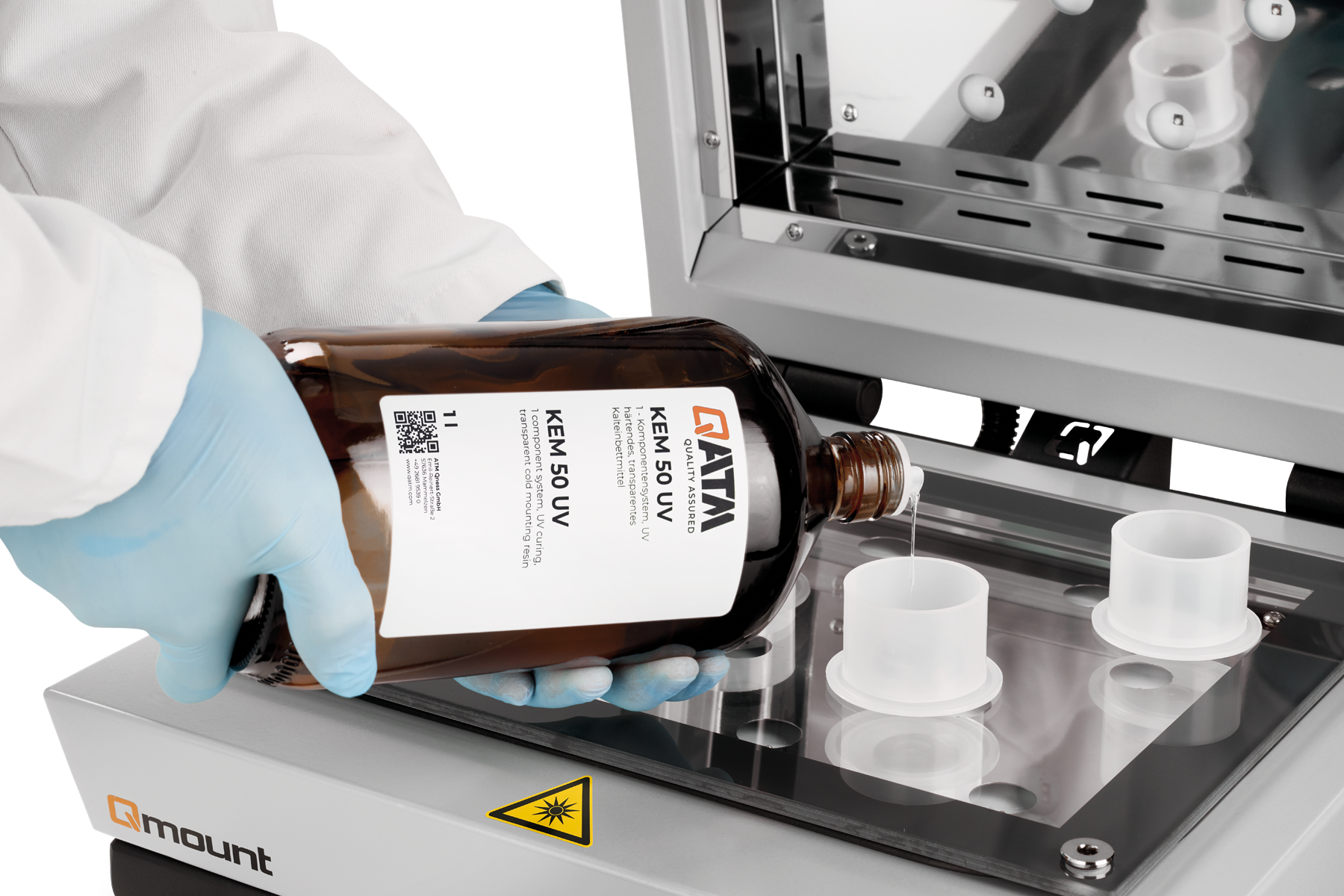

Verbruiksartikelen

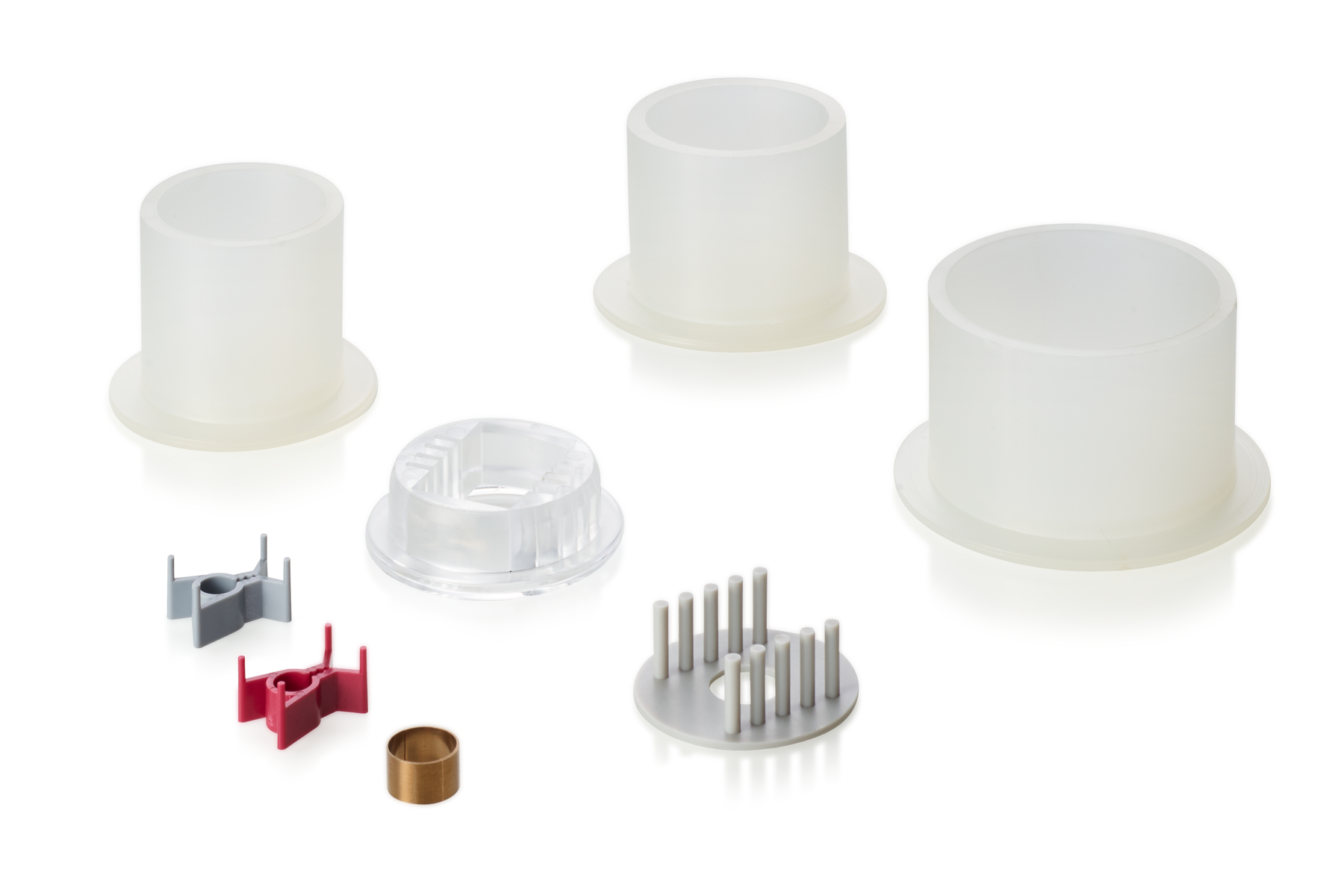

Voor een perfect inbed-proces biedt QATM de geschikte UV harsen, UV transparante inbedvormen in verschillende diameters en inbed-hulpen.
Achtergrond informatie UV inbedden
Cold Mounting with UV Mounting Devices for Metallographic and Materialographic Sample Preparation
UV mounting devices are used for cold mounting, a technique that encapsulates a sample in resin so it can be safely handled, grinded, polished, and examined under a microscope. In sample preparation, metallographic mounting gives the sample a defined shape and a stable edge and protects fragile structures during the steps that follow. UV mounting relies on a light‑curing resin that hardens within seconds to minutes when exposed to UV light, at room temperature and without applied pressure.
Gentle Handling for Sensitive Materials
Because curing takes place cold, UV mounting avoids the heat and force associated with hot mounting. This minimizes thermal and mechanical deformation and makes the method well suited to sensitive, heat‑affected, or porous materials, soldered joints, electronic components, and thin or coated layers. Edge retention is excellent, which matters when the region of interest lies close to the sample surface. The transparent resin keeps the mounted specimen visible, simplifying orientation and documentation.
Application Example: PCB Target Preparation
These properties make UV mounting particularly useful for PCB target preparation, where a printed circuit board must be sectioned precisely to a defined target such as a via, plated through‑hole, or solder joint. The transparent resin allows the target to remain visible during grinding, so the cross‑section can be guided accurately to the area of interest, while the low curing temperature protects the surrounding microelectronics. The following video demonstrates how a sample is mounted with the UV mounting device.
Reproducibility Across the Preparation Workflow
A UV mounting device also supports reproducibility. Defined, repeatable curing conditions produce consistent mounts from one sample to the next, helping standardize results across operators and laboratories. Within a complete preparation workflow — cutting, mounting, grinding, polishing, and etching — a reliable mounting machine ensures that each downstream step starts from a stable, accurately prepared sample. Used correctly, UV mounting combines speed, accuracy, and gentle handling, supporting clear and repeatable microstructural analysis in both metallography and materialography.
UV inbedden - FAQ
What is a UV mounting device used for in metallography?
It performs cold mounting by curing a light‑sensitive resin under UV light, encapsulating a specimen so it can be grinded, polished, and examined safely during metallographic sample preparation.
Why choose cold mounting instead of hot mounting?
Cold mounting cures at room temperature without pressure, so it minimizes thermal and mechanical deformation and is better suited to sensitive or heat‑affected materials.
How does UV mounting support reproducible results?
Defined, repeatable curing conditions create consistent mounts, helping standardize sample preparation and microstructural analysis across different operators and laboratories.
UV Inbed Toestel Qmount Technische Gegevens
| Max. monster oppervlak | 200 x 260 mm |
|---|---|
| Max. monster hoogte | 40 mm |
| Golflengte | 365 nm |
| Aanpasbare behandelingstijd | 0 - 100 min |
| Polymerisatie temperatuur (afhankelijk van toepassing) | 70-90 °C |
| Aansluitspanning | 100 - 240 V 50/60 Hz (1Ph/N/PE) |

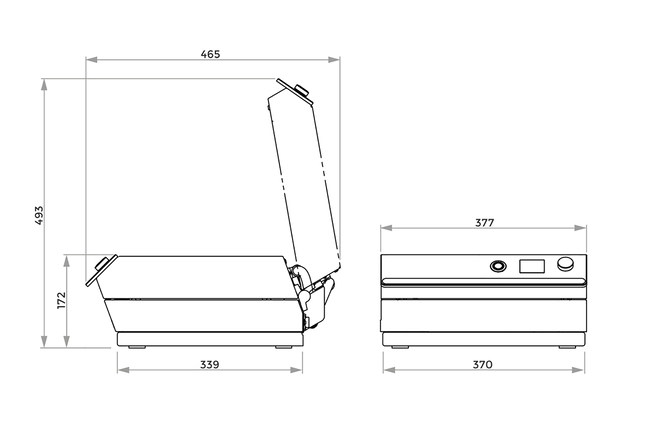

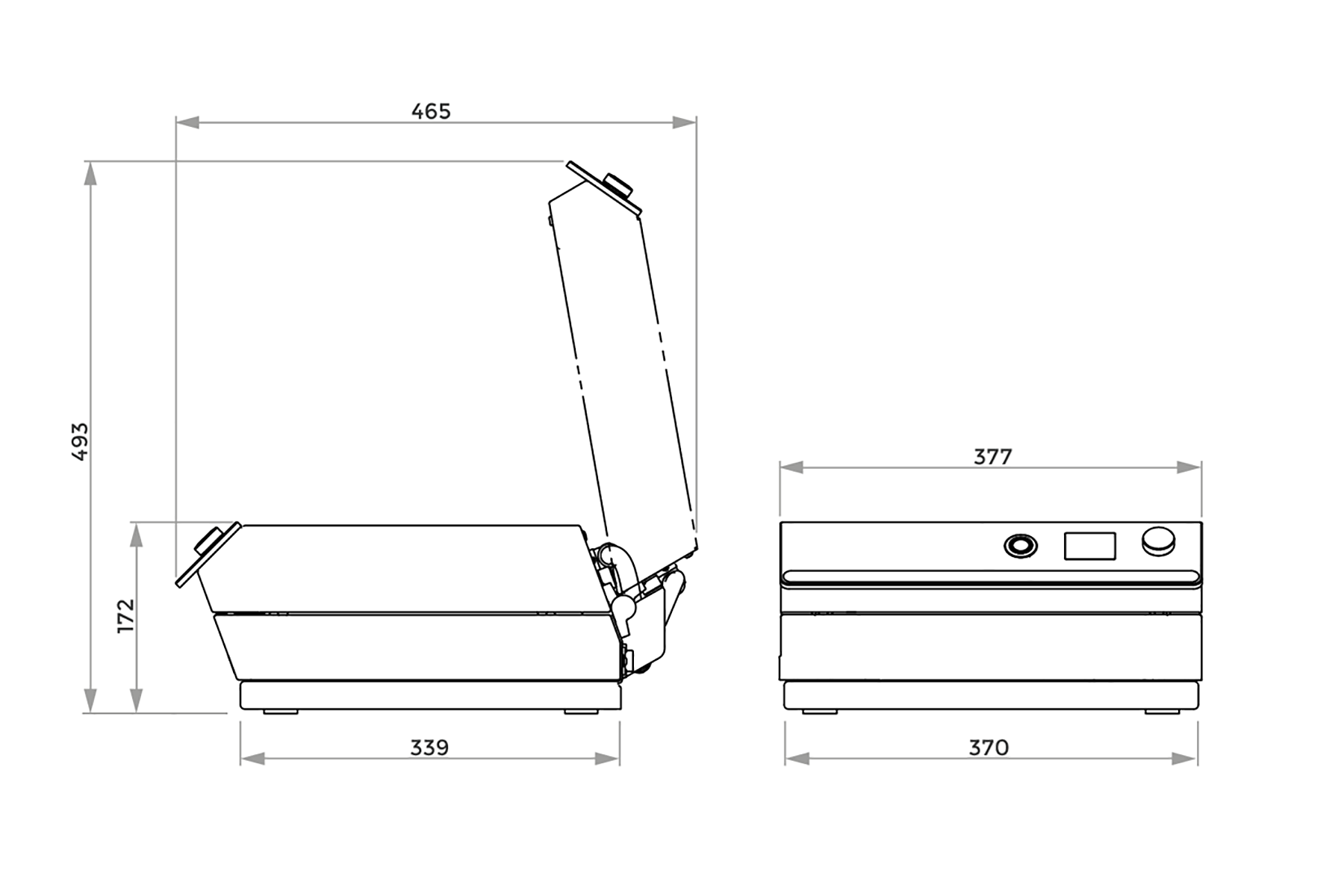

| Afmetingen (BxHxD) | 377 x 172 x 436 mm |
| Gewicht (afhankelijk van apparatuur) | 14,5 kg |
