Los durómetros Vickers / Knoop / Brinell / Rockwell de la serie Qness 10 / 60 llevan los ensayos de microdureza a un nivel completamente nuevo: la nueva generación de dispositivos de laboratorio de gama alta combina lo mejor de ambos mundos: ensayos de dureza y microscopía sin concesiones y con la máxima facilidad de uso. El revolucionario sistema óptico con cámara a color proporciona resultados reproducibles y fiables en todo momento.

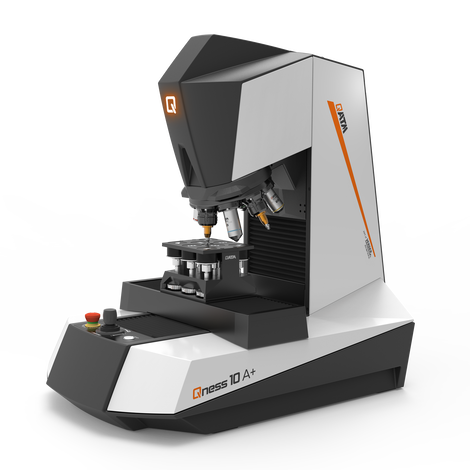

El modelo clásico Qness 10 / 60 A+ de este durómetro Vickers / Knoop / Brinell / Rockwell ofrece un funcionamiento automático perfecto y dispone de un control del posicionamiento preciso para los tres sistemas de eje. Los recorridos XYZ flexibles para miles de puntos de análisis permiten un rendimiento muy elevado sin intervención del operador.
Los microdurómetros QATM se integran a la perfección con la plataforma IoT de Verder Scientific, proporcionando supervisión remota en tiempo real, notificaciones en directo, copias de seguridad sencillas y actualizaciones automáticas de software.
Qness 10 / 60 A+ Ventajas

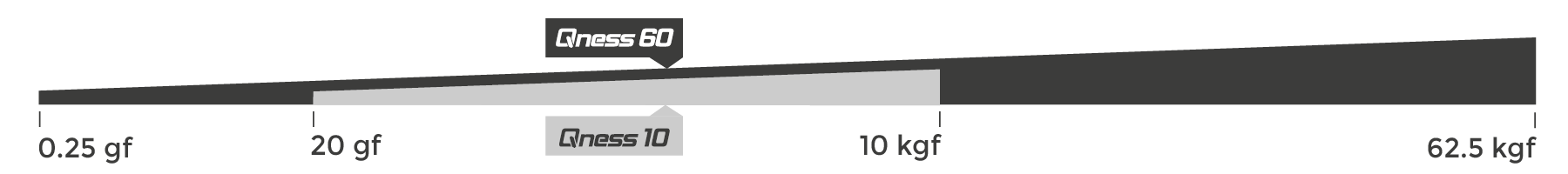

- Rango amplio de fuerzas de ensayo (0,25 g – 62,5 kg)
- El paquete listo para el ensayo contiene: Diamante Vickers certificado por ASTM+DAkkS y lentes de alta calidad 5x / 20x / 50x
- Torreta de ensayo dinámica con cambiador de herramienta de 8 posiciones
- Software Qpix Control2 con manejo innovador en 3D
- Activación modular de las funciones de microscopía INSPECT
- Ciclos de ensayo y análisis sin operario totalmente automatizados
- XYZ axis control with direct optical path measuring system (table position accuracy of +/- 2 µm)
- Solamente para la variante A+: cámara de imagen de la muestra con toma automática de la imagen (52 x 39 mm)
Qness 10 / 60 A+ ¡Experimente el modelo 3D en el mundo real!
Modelo AR -
Visite la página con su smartphone o escanee el código QR en "View in Room" y ¡experimente el modelo 3D en el mundo real!
Descubre lo invisible Prueba de dureza perfeccionada con IA
Qness 10 / 60 A+ Métodos de ensayo & Rango de fuerzas
Los durómetros QATM analizan con precisión de acuerdo con todos los métodos de ensayo habituales y cubren un amplio espectro.
Los ciclos de ensayo totalmente automáticos y controlados electrónicamente garantizan ensayos de dureza rápidos y precisos, así como cambios rápidos de método y detección automática del plano de enfoque. Con el paquete listo para el ensayo el volumen de suministro estándar ya facilita todos los métodos de ensayo Vickers.
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 |
| HBW 2.5/6.25 | HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 5/25 | HBW 5/62.5 |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0.00025* | HV 0.0005* | HV 0.001 | HV 0.002 | HV 0.003 | HV 0.005 | HV 0.01 |
| HV 0.02 | HV 0.025 | HV 0.05 | HV 0,1 | HV 0,2 | HV 0,3 | HV 0,5 |
| HV 1 | HV 2 | HV 2,5 | HV 3 | HV 5 | HV 10 | HV 20 |
| HV 30 | HV 50 | HV 60 |
DIN EN ISO 4545, ASTM E-92, ASTM E-384
| HK 0.001 | HK 0.002 | HK 0.005 | HK 0.01 | HK 0.015 |
| HK 0.02 | HK 0.025 | HK 0.05 | HK 0.1 | HK 0.2 |
| HK 0.3 | HK 0.5 | HK 11 | HK 2 |
Integrated conversions
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Qness 60 M/A+/A+EVO: con posibilidad de todos los métodos de ensayo Vickers con el volumen de suministro estándar
✓ Qness 10 M/a+: con posibilidad de HV0,02 a HV10 en el volumen de suministro estándar.
* not according to standards
Qness 10 / 60 A+ Sistema óptico revolucionario
El sistema de lentes de fabricación propia, desarrollado por QATM establece nuevos estándares. Además de proporcionar una calidad de imagen cristalina para los ensayos de dureza, la iluminación Koehler utiliza luz LED blanca y un el diafragma de apertura motorizado garantizan para obtener un contraste ideal, incluso para imágenes de gran aumento.
Los expertos metalúrgicos lo confirman: La calidad de imagen del Qness 10 / 60 A+ es comparable en todos los aspectos con la de los microscopios sofisticados. Gracias a su moderno diseño, incluso los requisitos físicos más estrictos de "resolución del sistema de medición" de acuerdo con la norma DIN EN ISO6507-1/2:2018 se cumplen plenamente con las nuevas lentes y el sistema de medición.
Qness 10 / 60 A+ Microscopía & Análisis con Qpix Inspect
Análisis de fase DIN 9042, ASTM E-562, ASTM E-1245
- Dimensionamiento automático del objeto de la imagen
- Resultados del análisis como proporciones porcentuales de una superficie o como valores superficiales nominales en forma de tablas o diagramas
Determinación del tamaño de las partículas DIN EN ISO 643, ASTM E-112
- Determinación del tamaño de las partículas mediante el método de sección lineal o circular
- Resultados de análisis proporcionados en tablas o diagramas
- Círculos de Abrams, líneas de Heyn, línea de Snyder-Graff
Medición de los espesores de capa DIN EN ISO 1463
- Determinación del espesor de capas
- Medición semiautomática de capas horizontales, verticales y radiales
Medición de uniones de soldadura DIN EN ISO 5817
- Medición y evaluación estandarizada de uniones de soldadura
- Plantillas prefabricadas con todas las herramientas de medición relevantes, como espesor del cordón de soldadura, refuerzo de la soldadura, profundidad de penetración, etc.
- Evaluación de piezas buenas/malas y generación de informes automáticas
Iluminación del área de ensayo
Concepto vertical con 2 ejes Z
La distribución del movimiento vertical en 2 ejes presenta ventajas decisivas. El primer eje Z realiza un control dinámico del movimiento, permitiendo dirigir el indentador rápida y cómodamente hacia la superficie de ensayo a una velocidad de hasta 30 mm/s. El segundo eje Z adicional del sistema QATM ofrece un sistema de posicionamiento de alta resolución para una mayor precisión al aplicar y centrar la fuerza.
Cambiador de herramientas de 8 posiciones
Se pueden montar hasta 8 diamantes o lentes de ensayo diferentes en la torreta ultramoderna del durómetro Vickers / Knoop / Brinell. La estructura compacta tiene un ángulo de 20° para garantizar una excelente visibilidad del área de ensayo.
Lo más destacado: los módulos de ensayo de dureza de nuevo desarrollo sirven como soportes modulares de indentadores que permiten el reequipamiento "plug-and-play" de los equipos de ensayo Brinell y Knoop en cualquier momento después de su entrega.
Nuevo método de ensayo Rockwell
Además de los métodos ópticos Vickers, Knoop y Brinell, ahora también se pueden realizar mediciones Rockwell con los nuevos microdurómetros. Para ello se ha desarrollado un módulo de ensayo Rockwell especial.
Tecnología CAS
La innovadora tecnología del Sistema de Prevención de Colisiones (CAS) protege las piezas mecánicas del dispositivo utilizando cálculos predictivos del movimiento en 3D para visualizar los efectos de las colisiones y los errores de funcionamiento.
Calibre digital
Con el calibre digital compatible con el sistema Qpix Control2, los componentes pueden medirse directamente y la altura o el diámetro de la pieza pueden transferirse al software de forma inalámbrica pulsando un botón: de este modo, el control de la altura del cabezal de ensayo de los durómetros A+ permite alcanzar la altura de ensayo de forma totalmente automática y fiable sin necesidad de introducir datos manualmente.
Pantalla de estado iluminada Trae luz a la oscuridad
El logotipo de QATM iluminado muestra con un solo vistazo el estado actual del dispositivo. El ritmo de intervalo del parpadeo indica si el dispositivo está funcionando automáticamente o si está libre para que el personal del laboratorio pueda realizar nuevas tareas. Además, la iluminación del área de ensayo con LED instalada de serie no solo permite el uso correcto de las muestras y los portamuestras, sino que en la versión A+ garantiza una intensidad uniforme de la luz para la creación de imágenes de las muestras.
Qness 10 / 60 A+ Tecnología pionera - implementación exclusiva
cámara de imagen de la muestra
No es casualidad que la mayoría de los clientes de QATM escojan la versión "A+" con una cámara de imagen de la muestra integrada. En pocos segundos, la imagen de la muestra se capta con la cámara adicional (campo de visión 52 x 39 mm). La imagen sirve como ayuda perfecta para la navegación en el software, especialmente en combinación con la TECNOLOGÍA DE DOBLE VISTA, y ayuda a la documentación mejorada del informe de ensayo automáticamente recopilado.
Imagen de muestra de alta resolución (HRI)
Si se precisan imágenes de alta calidad de áreas más grandes (por ejemplo, para mediciones de cordones de soldadura), el área puede escanearse utilizando la función HRI. El software Qpix Control 2 combina automáticamente las imágenes individuales en una gran imagen de conjunto.
Portamuestras específico del cliente
Las muestras idénticas pueden configurarse en el software a escala como un modelo en 3D.
Posicionamiento exacto y un área de ensayo amplia
Los 3 ejes están equipados con un sistema de medición incremental. Los ejes y la torreta pueden posicionarse con una precisión de 4 μm, por lo que constituye la solución perfecta para los ensayos clásicos de microdureza. Las mediciones en serie pueden abordarse de forma repetida y precisa.
Diferentes alturas de ensayo
El diseño exclusivo de la torreta del cambiador de herramientas altamente dinámico permite el posicionamiento de las muestras de distintas alturas dentro del área de ensayo. La innovadora tecnología CAS protege la unidad de colisiones.
Área de ensayo aún mayor
La platina grande opcional duplica la superficie de la mesa de ensayo a 300 x 120 mm. Si fuera necesario, también se puede ampliar la altura de ensayo de 150 mm a 260 mm.
Rendimiento optimizado y diseño silencioso
Los parámetros de ensayo optimizados y los tiempos reducidos para el enfoque automático, la regulación del brillo y la evaluación de la imagen, incluidos de serie, permiten unos tiempos de ciclo únicos en el trabajo diario con durómetros de la nueva línea de productos de microdurómetros, incluso más rápidos que el modelo anterior. Otra ventaja del nuevo concepto de máquina es el énfasis en la reducción de las emisiones de ruido en funcionamiento y movimiento, lo que la hace especialmente adecuada para el uso en laboratorio.
Amplia gama de funciones básicas
El modelo básico de QATM ya incluye varias funciones que ahorran trabajo
- Sistema de autoenfoque optimizado
- Regulación automática del brillo
- Evaluación automática de la imagen para ensayos de dureza con múltiples modos de evaluación
- Generador de protocolos integrado
Surface Indentation Recognition
The adjustable surface indentation recognition function reduces the required eff ort of sample preparation for testing the hardness of non-optimum surfaces. Hence, automatic indentation recognition is also possible on critical surfaces (etching, grinding...).
Portamuestras para 8 muestras Perfección en automatización completa
Los portamuestras QATM están diseñados para obtener el máximo procesamiento de muestras: las mesas de ensayo de los dispositivos A+ incluyen de serie un portamuestras de 8 posiciones y, con una platina opcional de 300 mm, incluso de hasta dos portamuestras simultáneamente.
Qness 10 / 60 A+ Manipulación de muestras para ensayos individuales y en serie
Muestras montadas
Sujeción segura de las muestras gracias a un nuevo diseño del portamuestras con un limitador de la fuerza de sujeción integrado, así como un centrado y posicionamiento de la muestra simplificados. La placa de soporte con junta articulada fija incluso las muestras no planas para evitar que se inclinen o se deslicen durante el análisis. Disponible con 1, 4 u 8 posiciones de sujeción y anillos adaptadores para una amplia gama de diámetros de muestras (en sistema métrico e imperial).
Muestras no embutidas
En el portamuestras universal se pueden sujetar componentes de casi cualquier forma geométrica. Los cuatro pernos de sujeción pueden ajustarse de forma variable en diferentes ranuras en T.
Dispositivos de sujeción especiales
QATM es el socio profesional perfecto para asesorarle sobre requisitos complejos y dispositivos de fijación. Con mucho gusto le asesoraremos, diseñaremos y pondremos en práctica una solución personalizada para usted, ya que solo la solución de sujeción de componentes adecuada puede garantizar resultados fiables.
Ensayos de muestras idénticas
Es posible guardar muestras recurrentes como plantillas. Todos los datos relevantes, como patrones de ensayo, métodos de ensayo y campos de usuario, pueden activarse mediante portamuestras definidos. QATM puede suministrar dispositivos de sujeción, matrices o sistemas de casetes adecuados para cualquier requisito.
Prismas
Los prismas QATM también pueden utilizarse para ensayar componentes redondos en nuestros dispositivos. Ventaja: La integración del modelo 3D en el software determina automáticamente el centro del componente y el punto más alto de cada pieza.
Mordazas
El área de ensayo, claramente organizado, grande y de diseño robusto, facilita la universalidad. Además, la sujeción directa de las muestras en mordazas estándar reduce el esfuerzo de preparación de las muestras y amplía la gama de aplicaciones para futuras tareas de ensayo. Las mordazas QATM también están disponibles con plantillas, lo que permite sujetar las muestras repetidamente en la misma posición.
IoT - Internet de las Cosas La plataforma de acceso remoto a sus dispositivos
Todos los durómetros QATM con software QpixControl2 y QpixT2 se integran perfectamente con la plataforma IoT de Verder Scientific, ofreciendo funciones avanzadas y una conectividad perfecta.
- Supervisión en tiempo real: Supervise sus equipos desde cualquier lugar del mundo en tiempo real. Con este enfoque basado en datos, podrá tomar decisiones informadas con facilidad.
- Notificaciones en directo: Adelántese a los acontecimientos con alertas y actualizaciones inmediatas. Las notificaciones en tiempo real garantizan que esté informado en todo momento sobre el rendimiento de sus equipos, lo que permite un mantenimiento proactivo.
- Copias de seguridad sin esfuerzo: Simplifique la protección de sus datos con nuestra plataforma IoT: tanto si necesita hacer una copia de seguridad de un único dispositivo como de toda una flota, nuestra plataforma agiliza el proceso, minimizando el tiempo de inactividad y la pérdida de datos.
- Actualizaciones de software automáticas y gratuitas: ¡Despídase de las actualizaciones manuales! Verder Scientific IoT garantiza que sus máquinas estén siempre equipadas con el software más reciente, para un rendimiento y una fiabilidad óptimos.

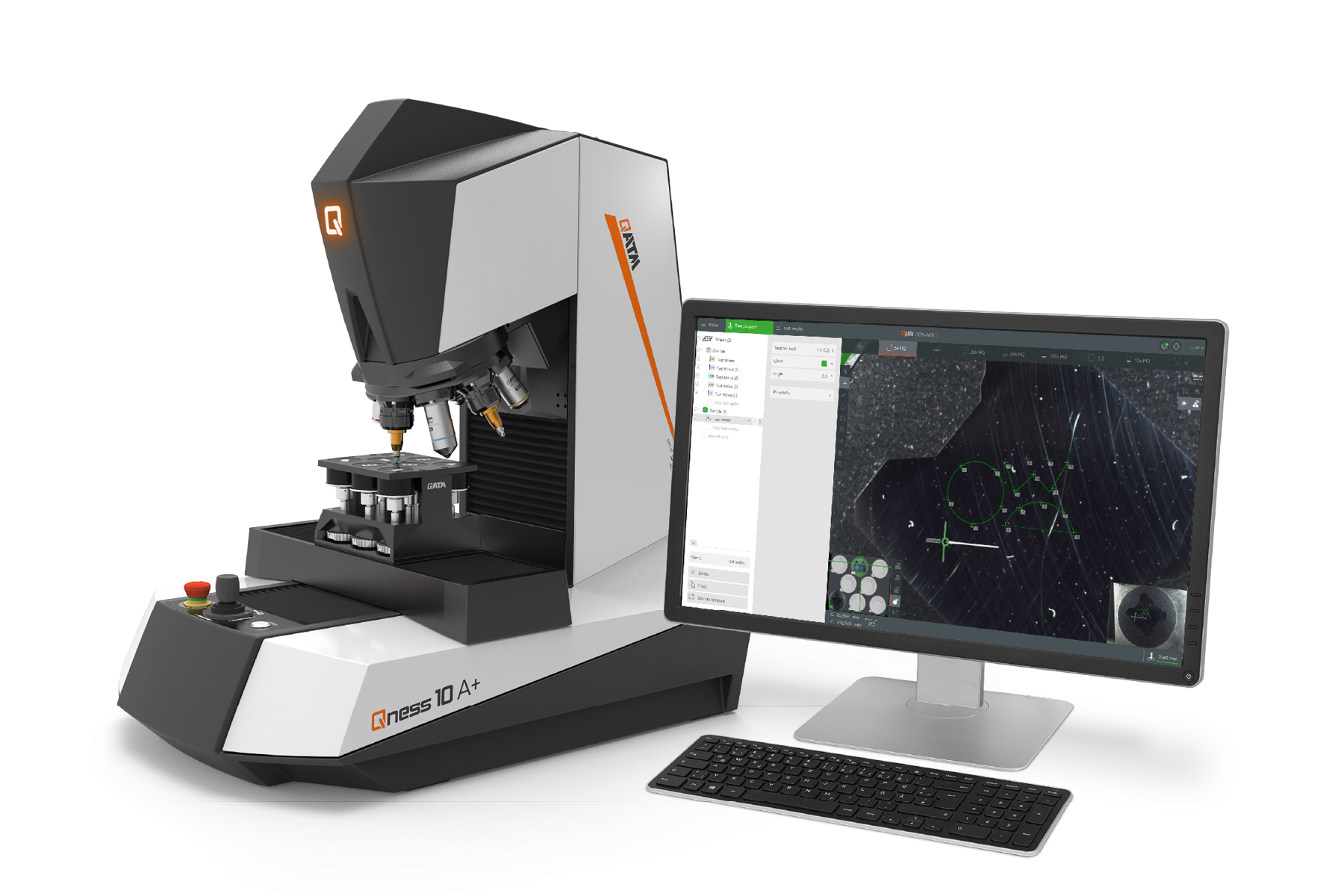

Revolucionario concepto operativo en 3D La nueva generación de software para su durómetro
Intuitivo, claramente organizado y profesional: Qpix Control2 es la nueva generación de software para los durómetros Brinell / Knoop / Vickers, desarrollado a partir de los comentarios y los datos aportados de los clientes para facilitar al máximo su utilización. El cabezal de ensayo controlado se beneficia del ajuste automático de la altura y de la exploración sin contacto, de la integración completa del portamuestras, de la compatibilidad CAD con las imágenes en 3D y de una gama completa de elementos de control y vistas en 3D fácilmente comprensibles incluidos en el software. Establece nuevos estándares en los ensayos de dureza.
Load samples, load row, start 3 Steps to the result
1. Load samples
The machine moves automatically to sample holder height. Image of sample is taken automatically.
2. Load row
SRS - Speedy Row Set-up: Drag the row of test points to the desired position. The serial Auto-Snap function corrects the starting point of the test row automatically
3. Start Test Sequence
The test sequence is executed according to the applicable hardness testing standards.
Standard Features
Funciones opcionales
Microscopía & Análisis
Qpix Control2 Funciones de software innovadoras
Fully Automatic Hardness Testing
Se crean y se completan varias progresiones y muestras "sin intervención humana" (es decir, 60 progresiones en 8 muestras diferentes en un ensayo)
Automatic Minimum Distance
Las distancias entre los puntos de ensayo se generan de forma totalmente automática hasta la distancia mínima estándar. Esto hace que los resultados de los ensayos sean aún más precisos. Si la distancia es inferior a la exigida por la norma, los puntos de ensayo afectados se resaltan de forma correspondiente.
Ahorre tiempo con una parada óptima
El modo prueba de ahorro de tiempo "finaliza todas las indentaciones", después las evalúa y hace una "parada óptima" para completar la serie de ensayos en cuanto se ha superado el límite inferior de dureza.
Selección de lentes simplificada
En función del método seleccionado (por ejemplo, HV10), se muestra el rango de dureza que puede medirse para cada lente. También se resalta la lente más adecuada.
Sistema dual
Con el software Qpix Control 2, se pueden manejar varios dispositivos QATM (por ejemplo, un Qeye 800 y un Qness 60 A+ EVO) con el mismo sistema de PC. Es fácil alternar entre los dos dispositivos en el software.
Función de plantilla
- Ideal para ensayos / componentes repetitivos
- Alineamiento del "plano de puntos de ensayo" directamente en la pieza de trabajo con líneas de referencia y parámetros
- Patrones de puntos y análisis de ensayo sin "parada fija" o portamuestras
- La imagen de la muestra puede utilizarse en un informe de ensayo claramente estructurado
Ensayo y análisis de muestras de soldadura
Las funciones de serie de "soldadura avanzada" facilitan integrar de forma sencilla y conforme a las normas (por ejemplo, EN ISO 9015 & EN ISO 22826) el patrón de ensayo para los ensayos de dureza Brinell / Knoop / Vickers. Los patrones predefinidos pueden adaptarse sencillamente a la correspondiente pieza de ensayo mediante funciones interactivas. En caso necesario, los módulos Qpix INSPECT también pueden proporcionar un análisis materialográfico de la unión soldada al mismo tiempo.
Optional software module 2D/3D hardness chart
El módulo de software opcional "Gráfico de dureza en 2D/3D" es la ayuda perfecta para la determinación detallada de la distribución de la dureza a lo largo de toda la sección transversal, especialmente de piezas de muestra tratadas térmicamente. Esto es muy importante en la investigación de materiales y también para los ensayos de uniones soldadas o en los análisis de daños.
1. Crear área
2. Definir la cuadricula
3. Visualización en 2D
Alternativamente se puede visualizar en 3D
Gráfico de la distribución homogénea de dureza en la sección transversal del alambre
Patrón de puntos de ensayo en una muestra no montada
Ensayo de flanco de diente
La laboriosa creación de puntos de ensayo, especialmente en los ensayos de flanco de diente, queda minimizada gracias a las plantillas predefinidas. La versión A+ permite que todo el procedimiento normalizado entre HV30 y HV1 sea realizada por un solo dispositivo.
Módulo para componentes sinterizados
Este módulo permite definir fácilmente un área en el componente y el número de puntos de ensayo de dureza, especialmente para componentes sinterizados. El software busca automáticamente una posición en el área seleccionada en la que puede colocarse una indentación de ensayo de dureza, de tal forma que se sitúe en un lugar adecuado.
Medición de la longitud de la fractura
Para determinar el valor K1C, se miden las 4 líneas de fractura según la norma. A continuación, se calcula automáticamente el valor MPa√m.
Lector de códigos de barras/códigos QR/DMC
Además de los métodos ópticos Vickers, Knoop y Brinell, ahora también se pueden realizar mediciones Rockwell con los nuevos microdurómetros. Para ello se ha desarrollado un módulo de ensayo Rockwell especial.
Reconocimiento de los bordes
El reconocimiento de los bordes implica la adaptación automática de los puntos de inicio de las filas de ensayo al borde de la muestra cuando se utilizan las plantillas de proyectos y muestras correspondientes. El módulo aumenta significativamente el grado de automatización y es un complemento ideal para la función AutoSnap suministrada de serie.
Análisis estructural más fácil Módulos de software Qpix INSPECT
Las funciones del software Qpix INSPECT, intuitivas y fáciles de utilizar, proporcionan una amplia caja de herramientas para la evaluación microscópica y la documentación de los resultados. Se puede adaptar a las tareas de medición específicas del cliente y complementar con módulos de ampliación.
Análisis de fase INSPECT
- Dimensionamiento automático del objeto de la imagen
- Evaluación de fracciones de fase según DIN 9042, ASTM E-562 y ASTM E-1245
- Ofrece resultados analíticos como proporciones porcentuales de una superficie o como valores superficiales nominales en forma de tablas o diagramas
Medición de los espesores de capa INSPECT
- Determinación del espesor de capa según la norma DIN EN ISO 1463
- Medición semiautomática de capas horizontales, verticales y radiales
- Presentación de espesores de capa como valores estadísticos para las longitudes en forma de tablas o diagramas
Determinación del tamaño de las partículas INSPECT
- Determinación del tamaño de las partículas según la norma DIN EN ISO 643 y ASTM E-112 mediante el método de sección lineal o circular
- Resultados del análisis proporcionados en tablas o diagramas
- Documentación de las características estadísticas del tamaño de las partículas y de las longitudes de los segmentos que las atraviesan.
Medición de uniones de soldadura Inspect
- Medición y evaluación estandarizadas de los cordones de soldadura
- Plantillas prefabricadas con todas las herramientas de medición relevantes, como espesor del cordón de soldadura, refuerzo de la soldadura, profundidad de penetración, etc.
- Evaluación de piezas buenas/malas y generación de informes automáticas
Industria 4.0 Qconnect para futuros conectados
Qconnect es la interfaz del software Qpix Control 2 de QATM, que proporciona a los clientes una gama completa de conectividad entre dispositivos, desde la producción en serie, interfaces XML abiertas (bidireccionales) y soluciones plug-in previamente especificadas, como QDAS Plug-In+, hasta soluciones de conectividad específicas del cliente completamente implantadas por QATM. Tenemos una solución profesional para cada requisito de aplicación.
Calidad probada Calibración y supervisión
Gestor de Calibración
Es un salto adelante en la gestión de los resultados de calibración - El Gestor de Calibración QATM recuerda a los operarios los ensayos necesarios a intervalos libremente definibles. Los resultados de los ensayos se añaden al registro estadístico en curso pulsando un botón.
Bloques de ensayo de dureza premium
Calidad superior en una amplia variedad. Calibración DAkkS (ISO/IEC 17025) independiente según DIN EN ISO y ASTM, incluido el software para los ensayos periódicos conforme a las normas.
Inicio de sesión mediante NFC
El software Qpix Control 2 admite el inicio de sesión del usuario mediante un lector NFC externo. En función de la etiqueta o la tarjeta NFC, también se pueden programar las tarjetas de acceso del cliente, por ejemplo.
Ensayo de dureza perfecto - Consumibles por QATM
Los ensayos de dureza son más fiables, seguros y eficaces cuando se realizan con los ingredientes adecuados: conocimientos, cuidado y la elección correcta de los consumibles e instrumentos.
Microdurómetros Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.

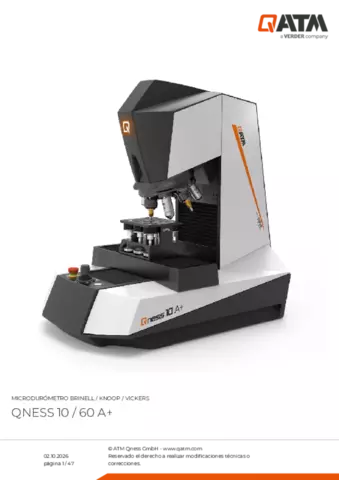

Microdurómetro Vickers / Knoop / Brinell / Rockwell Qness 10 / 60 A+ Datos técnicos
| Rango de fuerzas de ensayo | Cantidad 10 A+: 20 gf - 10 kgf (0,196 - 98,07 N) | Cantidad 60 A+: 0,25 gf - 62,5 kgf (0,00245 - 612,92 N) |
|---|---|
| Método de ensayo | Vickers, Knoop, Brinell, Rockwell (opción) |
| Secuencia de ensayo | aplicación de la fuerza totalmente automatizada / electrónica |
| Eje Z | Dinámico, automatizado (CAS-Technic) |

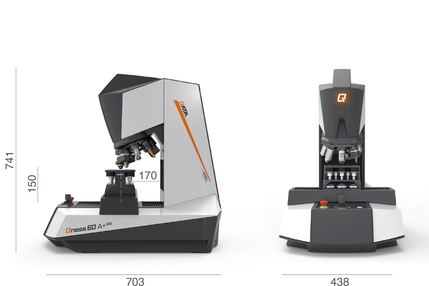

| Distancia de recorrido del eje Z | 150 mm (5.91“); Opción: 260 mm (10.2“) |
| Profundidad de garganta | 170 mm (6,69“) |
| Posiciones de herramienta | Cambiador de herramientas motorizado de 8 pliegues | máx. 3 Módulos Ensayo de dureza, máx. 7 lentes |
| Sistema de cámara | 5 Mpíxeles - Color CMOS, USB3.0 |
| Optisches System | Microscopio vertical con iluminación Koehler |
| Diafragma de abertura | motorizado |
| Lentes | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Tipos de lentes | Estándar (Acromato) y Alta Calidad (Semiapocromático) para Ensayo de dureza y microscopía | XLED para Ensayo de dureza Brinell optimizado |
| Campo de visión (en función del equipamiento) | 0.074x0.055 mm (100x) a 2.80x2.10 mm (XLED 2) |
| Cámara de imagen de la muestra | 5 Mpíxeles - Color CMOS, USB3.0 | 52 x 39 mm (2,05 x 1,54") |
| Yunque para ensayos / platina cruzada XY | Diapositiva cruzada automática |
| Tamaño de mesa | 150 x 120 mm (5,91 x 4,72"); Opción 300 x 120 mm (11,8 x 4,72") |
| Precisión de posicionamiento | +/- 2 pm |
| Trayecto transversal en diapositiva cruzada | X 150, Y 150 mm (5,91 x 5,91”); Opción: X 300 x Y 150 mm (11,8 x 5,91”) |
| Elementos de control | Parada de emergencia, botón de arranque, joystick X/Y/Z |
| Software | Qpix Control2 |
| Peso máx. de la pieza de trabajo | 50 kg (110 libras) |
| Peso del dispositivo básico | 60 kg (132.3 libras) |
| Equipamiento básico incluido | Indenter Vickers ASTM + DAkkS; lentes 5x, 20x, 50x |
| Interfaces | 1x USB 3.0 |
| Conexión eléctrica | 100 – 240 V ~ 1/N/PE, 45-65 Hz |
