Ventajas
- Métodos Brinell y Rockwell normalizados según EN ISO y ASTM
- Ciclo de ensayo de dureza totalmente automático
- Análisis de imágenes totalmente automático con control de brillo
- Se puede utilizar como solución en línea en la construcción de maquinaria pesada
- Preparación totalmente automática del punto de ensayo
- Ajustes exactos de la profundidad de fresado
Variantes de métodos de ensayo Métodos de ensayo y aplicación de carga
Brinell Testing Plant Características
Una sólida asociación
- Ventajas para el cliente: Proveedor integral - "todo de una sola fuente"
- Amplia experiencia en automatización
- Amplia experiencia en ensayos de dureza
- Soluciones completas a medida - ciclos cortos
- Busqueda de soluciones junto con el cliente
- Mayor eficiencia
- Servicio profesional
- Hecho en Austria

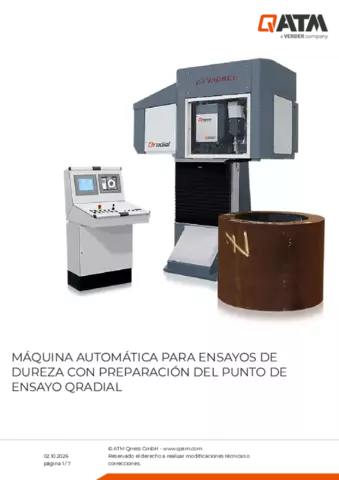

Área de aplicación de la máquina automática para ensayos de dureza Qradial
Industria: Fraguas, plantas laminadoras, trenes de laminación de tubos, fundiciones, talleres de temple, acero inoxidable, automotriz, ferroviaria, energía, acero, aviación Piezas de trabajo: Anillos, barras, neumáticos, ruedas, piezas fundidas, forjados en matriz abierta, placas, chapas, botellas de acero, bloques de motor, rieles
Gestión profesional de datos
- Numerosas funciones estadísticas: gráfico de barras, progresión, histograma
- Exporttación de la lista de valores medidos a "Excel" (CSV)
- Protocolo de prueba en formato A4 como PDF / impresión directa
- Almacenamiento de datos en memoria USB
- Enlace de datos con sistemas ERP y base de datos
- Registro de pedidos
- Transferencia de valor objetivo
- Transferencia de valor real
Concepto de Gran Sala de Pruebas
- Tecnología de última generación, diseño innovador
- Sala de pruebas para transporte y captación de magazín, adaptable
- Para la carga de las piezas desde arriba, la unidad de prueba se desplaza fuera de la zona de alimentación
- Carga de la pieza posible desde 5 lados
- Altura máxima de la sala de pruebas: 1600 mm; recorrido vertical: 800 mm; profundidad de garganta: 650 mm
Software de control Qpix T12
- Control Siemens S7
- Joystick para movimiento manual de ejes
- Ejecución según la directiva europea CE
- Todos los ejes controlados por servomotor
- Luz anular en modo de campo claro y oscuro
- Enfoque automático rápido
- Posibilidad de una segunda prueba manual
- Pantalla táctil de 12"
- Windows 7 integrado
Opciones de la máquina automática para ensayos de dureza qradial
- Marcado mediante marcador de pasador
- Extracción de virutas de fresado
- Enlace Qdas
- Enlace ERP
- Ampliable como solución en línea con cinta transportadora
- Prueba ultrasónica, prueba VP (análisis espectral)
- Sistemas integrados de medición de piezas
- Manipuladores de manipulación
- Altura de inspección ajustable
- Múltiples puntos de inspección con valores medios
- El punto de prueba se puede definir mediante un punto luminoso
Qradial Datos técnicos
| Rango de cargas de ensayo | 60 - 3000 kg (589 - 29430 N) |
|---|---|
| Métodos de ensayo de acuerdo con los estándares | HBW5/750, HBW10/3000, HRC |
| Anchura máx. de ensayo | 1100 mm |
| Altura de ensayo / recorrido | 1600 mm / 800 mm |
| Profundidad de garganta | 650 mm |
| Interfaz de datos | 3x USB, 1x RS232, 1x RJ45 (Ethernet) |
| Peso de la máquina básica | 4800 kg |
| Dimensiones de la máquina | (LxBxH) 2500 x 1900 x 2800 mm |
