Essai de dureté Rockwell simple et efficace
Le Qness 150 CSA+ réunit le meilleur de tous les concepts et pratiques éprouvés : la polyvalence d'un duromètre automatique et la rapidité de nos appareils d'essai de dureté Rockwell.
Une table XY entièrement automatique garantit un essai de dureté de haute précision. Il convient parfaitement aux essais en série et aux essais de déroulement entièrement automatisés sur des pièces présentant des hauteurs d'essai identiques. Mais il est également possible d'effectuer des essais individuels.
Avantages Produit
- Grande plage de forces d'essai (1 kg - 250 kg)
- Contrôle automatique des 3 axes
- Temps de cycle courts
- Contrôles des échantillons identiques
- Cadre robuste en acier soudé
- Hauteur de la table d'essai réglable en continu
Vidéo produit
Le parfait début pour les essais de dureté Rockwell
L'éclairage LED intégré de l'espace de travail simplifie le positionnement précis de l'éprouvette, ce qui améliore le confort d'utilisation.

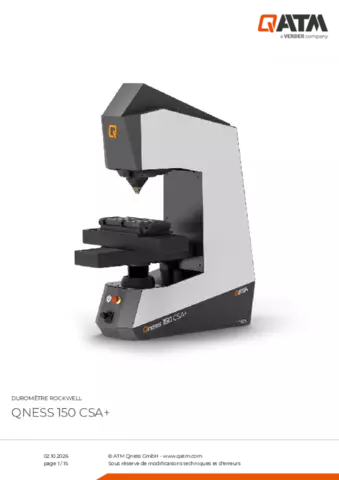

Duromètre Rockwell QNESS 150 CSA+
Méthodes d'essais & Gamme de charge
| HBT (not acc. to standards) |
| HVT (not acc. to standards) |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
Conversions intégrées : DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Cycle de test entièrement automatisé
Application électronique de la force et contrôle en boucle fermée
IoT - Internet of things La plate-forme d'accès à distance à vos appareils
Tous les duromètres QATM équipés des logiciels QpixControl2 et QpixT2 s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent des fonctionnalités avancées et une connectivité sans faille.
- Surveillance en temps réel : surveillez vos machines de n'importe où dans le monde en temps réel. Grâce à cette approche axée sur les données, vous êtes en mesure de prendre des décisions fondées sans effort.
- Notifications en direct : soyez en avance sur votre temps grâce à des notifications et des mises à jour instantanées. Les notifications en temps réel vous permettent d'être informé à tout moment des performances de vos appareils, ce qui permet en outre une maintenance proactive.
- Sauvegardes sans effort : notre plateforme IoT vous permet de simplifier la sauvegarde de vos données : que vous ayez besoin de sauvegarder un seul appareil ou une flotte entière, notre plateforme rationalise le processus et minimise les temps d'arrêt et les pertes de données.
- Mises à jour automatiques et gratuites des logiciels : Oubliez les mises à jour manuelles ! Verder Scientific IoT veille à ce que vos instruments soient toujours équipés des logiciels les plus récents, pour des performances et une fiabilité optimales.
Duromètre Rockwell QNESS 150 CSA+ Construction de machines sophistiquées, fonctionnement ultra simple
Conception compacte - Dernière technologie
- Application contrôlée de la force (1 kg à 250 kg)
- Des modèles de machines pour chaque application et tâche de contrôle
- Système de jaugeage direct de la profondeur (résolution 0.05μm)
- Châssis robuste en acier soudé et couvercles en tôle d'acier
Serre pièce amovible
- Pas besoin de longues manipulations en cas de points d'essais inaccessibles. La tête de serrage peut être retirée à l'aide de 2 vis. Désormais, même les points difficiles d'accès deviennent facilement accessibles.
Fabriqué en Autriche
- Unique dans sa catégorie ! Nous savons à quel point un appareil de qualité supérieure peut être important et garantissons une excellente qualité grâce à notre série Qness 150 CS ECO. Développé et fabriqué en Autriche !
Duromètre Rockwell QNESS 150 CSA+ Fonctionnement et caractéristiques intuitifs
Ajustement de la hauteur de la table d'essai
La hauteur de la table d'essai est réglée en continu par le guidage de la broche sur roulement à billes sans jeu (position fixable) - idéal pour les essais en série et les essais de déroulement entièrement automatisés. Le serre-flan pivotant permet de choisir entre un contrôle serré et un contrôle non serré.
Progressions automatiques
La table XY automatique avec entraînement de positionnement de haute précision permet de réaliser des séries d'essai et des courbes de dureté étendues. Joystick externe pour la commande des 3 axes. Surface d'appui utile : 180 x 200 mm, courses de déplacement : X 220 / Y 220 mm.
Contrôle 3 axes entièrement automatisé
Table XY entièrement automatique et résistant avec entraînement de positionnement de haute précision. Joystick dynamique pour la commande des 3 axes (XYZ). Course de déplacement de 220 à 220 mm. B4
Essais sur échantillons identiques
Les échantillons répétitifs peuvent être enregistrés comme modèles. Toutes les données pertinentes, telles que les échantillons, la méthode d'essai et les champs utilisateur, sont activées via des magasins d'échantillons définis. QATM est en mesure de fournir des dispositifs de serrage, des matrices ou des systèmes de cassettes adaptés à toutes les exigences.
Caméra macro
Confort d'utilisation ultime grâce à une caméra couleur de 5 mégapixels pour la prise de vue de l'ensemble de l'échantillon permettant une vue d'ensemble parfaite et une documentation dans le protocole. Toute la surface de la table peut être enregistrée comme image de l'échantillon - de série dans les variantes CSA+.
Sécurité de serrage maximale
Le puissant moteur de la broche garantit un serrage optimal des composants. La force de serrage est choisie de manière à garantir un maintien parfait quelle que soit la méthode de contrôle.
Dispositifs de serrage spéciaux
QATM est l'interlocuteur idéal pour les exigences et les dispositifs de serrage complexes ! C'est avec plaisir que nous nous chargeons du conseil, de la conception et de la mise en œuvre de votre solution sur mesure, car seul un serrage correct des composants permet de garantir des résultats fiables.
Précision maximale QATM
Pour les Qness 150 CS et CSA+, QATM mise sur un système de mesure de déplacement direct HEIDENHAIN de haute précision, exactement dans l'axe de l'échantillon. Ceci permet d'exclure toute incertitude de mesure due à une flexion dans le système. Autre avantage incontestable : la profondeur de pénétration est ainsi mesurable directement/absolument et peut même être étalonnée sans problème selon les dernières normes Rockwell. ;
Fonctionnement via un système PC externe Concept révolutionnaire de fonctionnement en 3D
Intuitif, clairement organisé et professionnel : Le logiciel d'essai de dureté Qpix Control2 de nouvelle génération, développé sur la base des commentaires et suggestions des clients pour une convivialité maximale. L'imagerie 3D et toute une série d'éléments de contrôle et de vues faciles à comprendre sont inclus dans le logiciel. Il établit de nouvelles normes en matière d'essais de dureté.
Porte-échantillon sur mesure
Des échantillons identiques peuvent être configurés dans le logiciel comme modèles 3D.
Gagner du temps avec un arrêt optimal
Mode test permettant d'économiser du temps 'Effectuer toutes les empreintes - puis la lecture' et 'Stop Optimum' pour terminer la filiation dès que la limite de dureté recherchée a été atteinte.
Industrie 4.0 Qconnect pour des lendemains connectés
Qconnect est l'interface du logiciel Qpix Control2 de QATM, qui fournit aux clients un éventail complet de connectivité entre appareils - de la production en série, des interfaces XML ouvertes (bidirectionnelles) et des solutions de plug-ins prédéfinis, tels que le Plug-In+ de QDAS, jusqu'aux solutions de connectivité spécifiques aux clients, entièrement mises en œuvre par QATM. Nous avons une solution professionnelle pour chaque exigence d'application.
Essai de dureté parfait - Consommables par QATM
Les essais de dureté sont plus fiables, plus sûrs et plus efficaces lorsqu'ils sont réalisés avec les bons ingrédients : Connaissance, minutie et choix judicieux des consommables et des instruments.
Duromètre Rockwell Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.
Duromètre Rockwell Qness 150 CSA+ Caractéristiques techniques
| Plage de force d'essai | 1 - 250 kg (9,81 - 2450 N) |
|---|---|
| Positions de la tourelle | 1 |
| Logiciel | CONTRÔLE QPIX 2 |
| Réglage de la hauteur | motorisé |
| Hauteur d'essai | 140 mm |
| Col de cygne | 238 mm |
| Table d'essai | 180 x 200 mm |
| Déplacement | X 220 / Y 220 mm |
| Poids max échantillon | 100 kg |
| Poids machine | 140 kg |
| Affichage | - |
| Séquence d'essai | application de la force électronique / entièrement automatisée |
| Système d'exploitation / Disque dur | Windows 10 IoT / 128 Go SSD |
| Interfaces | 1x RJ45 (Ethernet) |
