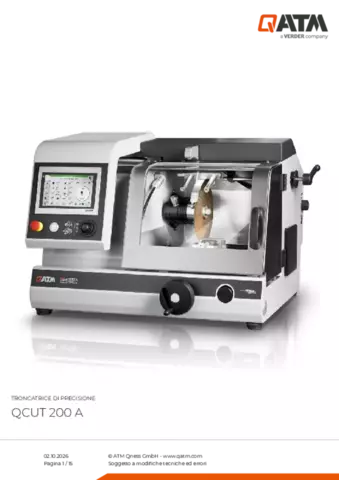

La Qcut 200 A è una troncatrice di precisione con un massimo di 3 assi automatici da utilizzare con dischi da taglio di dimensioni fino a 203 mm / 8''.
La Qcut 200 A è una troncatrice compatta e di precisione che offre la massima flessibilità e utilizzo dello spazio, con fino a tre assi automatici (X, Y, Z) e numerose funzioni di taglio. Grazie alla sua struttura modulare, la Qcut 200 A può essere equipaggiata in modo ottimale con numerose opzioni e utensili di fissaggio adatti.
Vantaggi prodotto
- Assi di precisione completamente automatici con cuscinetti senza gioco
- Nuovo sistema di raffreddamento con una portata superiore di circa il 25% rispetto a macchine simili, che riduce l'usura delle ruote di taglio fino al 15%.
- Funzione di pulizia automatica
- Nuove funzioni software per le applicazioni di rettifica
- Sostituzione semplificata del disco da taglio
- Dispositivo di ravvivatura
- New modular adaptable turning device
Troncatrice di precisione Qcut 200 A Caratteristiche
Massimi requisiti di sicurezza
- Grazie all’interruttore, l'apparecchio può essere azionato tramite il comando a due mani solo quando la porta è aperta.
- Il rischio per l’operatore viene praticamente eliminato
Rilevamento intelligente dei componenti
- Rilevamento automatico dei componenti comprovato e nuovo sistema di rilevamento uscita (funzione di arresto automatico)
- I punti di inizio e fine del processo di taglio vengono rilevati automaticamente, riducendo i tempi di lavorazione
Massima precisione grazie al design robusto
- Durata elevata e basse vibrazioni grazie alla struttura stabile
- Taglio o rettifica (con mola a tazza) di campioni delicati con la massima precisione
- Accesso facilitato alla camera di taglio grazie all’ampia porta scorrevole
- Fissaggio rapido e sicuro di dispositivi di bloccaggio versatili sull’ampio piano macchina
Funzionamento semplice e intuitivo
- Ampio touchscreen da 7" con guida utente ergonomica
- Facile utilizzo del software intuitivo
- Movimentazione agevole degli assi automatici tramite joystick
Monitoraggio del flusso
- Il monitoraggio opzionale del flusso garantisce un raffreddamento costante dei campioni sensibili anche durante processi di taglio prolungati.
- Il processo di taglio viene interrotto automaticamente non appena viene raggiunto un valore soglia critico.
Funzione di pulizia automatica
- Pulizia automatica della macchina grazie agli ugelli a spirale nella camera di taglio
- La pulizia può essere attivata singolarmente e, se necessario, si avvia automaticamente dopo ogni taglio
- Visione chiara durante il processo di taglio: la pulizia può essere attivata durante il funzionamento
Programmi di taglio approfonditi
- A seconda della geometria del componente, viene utilizzato il taglio longitudinale o a discesa per minimizzare l’area di contatto con il disco da taglio.
- Taglia il pezzo strato per strato e ottimizza l’angolo di azione tramite le funzioni di taglio a gradini – particolarmente indicato per materiali solidi.
Questo strumento è ideale per applicazioni di geologia e mineralogia.
Troncatrice di precisione Qcut 200 A Taglio con restrizioni
1. Lavaggio della camera di taglio
- Pulizia automatica della camera di taglio
2. Tavolo da lavoro di grandi dimensioni
- Gli assi possono essere posizionati senza gioco
- Scanalature facili per un semplice inglobamento dei dispositivi di fissaggio QATM
- Scanalature a T da 8 mm per dispositivi di fissaggio individuali
- Max. L x H: 300 mm x 210 mm
3. Pannello di controllo ergonomico
- Ampio display touch TFT da 7 pollici
- Joystick per il comando manuale
4. Allineamento laser
- Per un posizionamento preciso dei componenti prima del taglio
- Incluso come standard
5. Accessori
- Possibilità di fissaggio espandibile individualmente con dispositivo di rotazione o ulteriori dispositivi di bloccaggio
6. Blocco del disco da taglio
- Sostituzione semplificata della disco da taglio grazie alla funzione di bloccaggio
- Con opzione di lubrificazione integrata
7. Dispositivo di medicazione
- Per l'affilatura di mole da taglio e da levigatura diamantate
- Azionabile manualmente dall'esterno
8. Separatore centrifugo
- Rimozione efficace della nebbia di refrigerante generata durante il processo di sezionamento
Ampia gamma di accessori
Con la nuova unità di fissaggio a vuoto, i vetrini per sezioni sottili possono essere fissati facilmente e senza scivolare.
Accessori ottimali per Qcut 150 A e 200 A Sistemi di raffreddamento a ricircolo
Un raffreddamento ottimale è fondamentale durante il sezionamento. Un’eccessiva generazione di calore nel processo di taglio danneggia il campione e aumenta l’usura del disco da taglio. L’agente di raffreddamento e protezione dalla corrosione dissipa il calore e rimuove contemporaneamente i trucioli dalla camera di taglio.
Sistema di raffreddamento a ricircolo da 15 L
- Sistema portatile con cartuccia filtrante e coperchio
- Ingombro ridotto
- Facile da integrare in laboratori esistenti
- Sistema a due camere per la filtrazione
Sistema di raffreddamento a ricircolo da 45 L (mobile)
- Unità mobile con filtro di aspirazione, sacco filtrante e troppopieno
- Può essere posizionato sotto un banco da laboratorio o un armadio
- Espandibile con modulo pompa opzionale per il lavaggio della camera di taglio
- Sistema a due camere per la filtrazione con paratia di separazione rimovibile
Sistema di raffreddamento a ricircolo da 45 L (per System Lab)
- Unità mobile con meccanismo retrattile
- Può essere facilmente integrato nei mobili da laboratorio QATM e negli armadi con ripiani inferiori
- Espandibile con modulo pompa opzionale per il lavaggio della camera di taglio
- Filtro di aspirazione, sacco filtrante e troppopieno
- Sistema a due camere per la filtrazione con paratia di separazione rimovibile
Veloci, potenti e flessibili - Dispositivi di serraggio di Qtools
I nostri innovativi dispositivi di serraggio servono a bloccare i pezzi in modo sicuro e preciso per garantire processi di taglio e sezionamento precisi. Esiste un'ampia gamma di dispositivi di serraggio sviluppati per specifiche applicazioni e dimensioni.
Taglio perfetto - Materiali di consumo di Qprep
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
Troncatrice di precisione Qcut 200 A Dati tecnici
| Disco di taglio | fino a ø 203 mm / 8" |
|---|---|
| Capacità di taglio max. | 75 mm (taglio ruota ø 200 mm) |
| Dimensione flangia ruota | ø 12,7 mm |
| Asse X | 210 mm (manuale / automatico) |
| Asse Y | 80 mm (automatico) |
| Asse Z (opzione) | 80 mm (automatico) |
| Velocità di alimentazione | 0,005–20 mm/s |
| Asse Z di precisione | 0,005 mm |
| avanzamento trasversale minimo (asse Z) | 0,001 mm |
| Tavolo senza asse Z (LxP) | 300 x 210 mm |
| Tavolo con asse Z (LxP) | 280 x 210 mm |
| Slot T | 8 mm |
| Velocità | 300 - 5000 giri/min |
| Potenza Motore (principale) | 0,75 kW, S1 |
| Alimentazione | 2,2 kVA |
| W x H x D | 725 x 535 x 675 mm |
| Peso | ~ 82 kg |
