A série de durômetros Vickers "Qness" leva os testes de dureza Vickers a um nível totalmente novo. Nossos modelos de última geração combinam tempos de ciclo curtos com a máxima precisão. Recursos como trocador de ferramentas de 8 posições, software abrangente e conectividade via Qconnect tornam esta série de durômetros Vickers a escolha ideal para clientes que buscam os produtos mais inovadores do mercado
Durômetro Micro Vickers Faixa de força de teste: 0,25 g - 62,5 kg

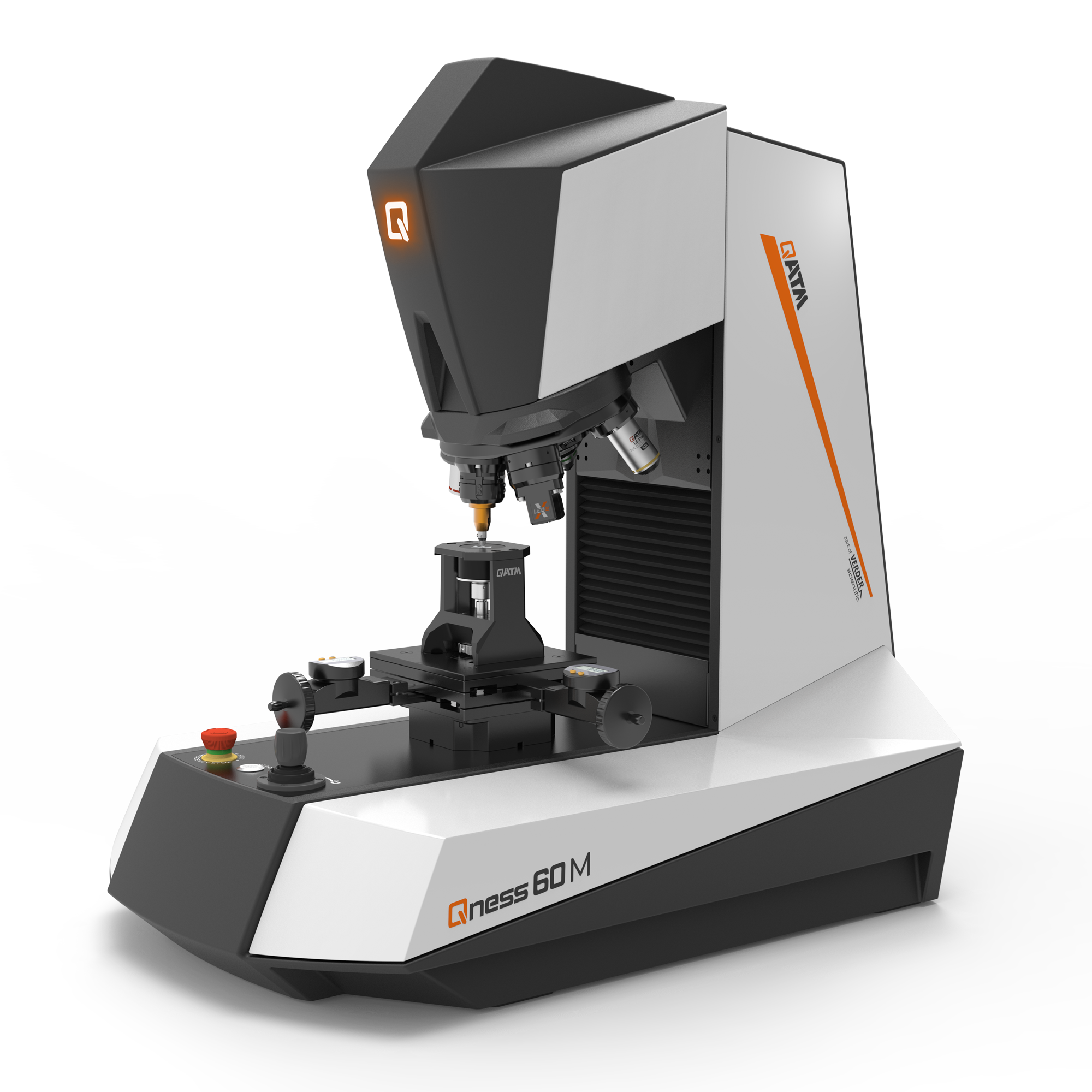

- Semi-automático
- Faixa de força de teste 20 gf – 10 kgf Opção: 0.25 gf – 62.5 kgf
- Vickers, Knoop, Brinell,
Opção: Rockwell - Mesa cruzada XY móvel manual

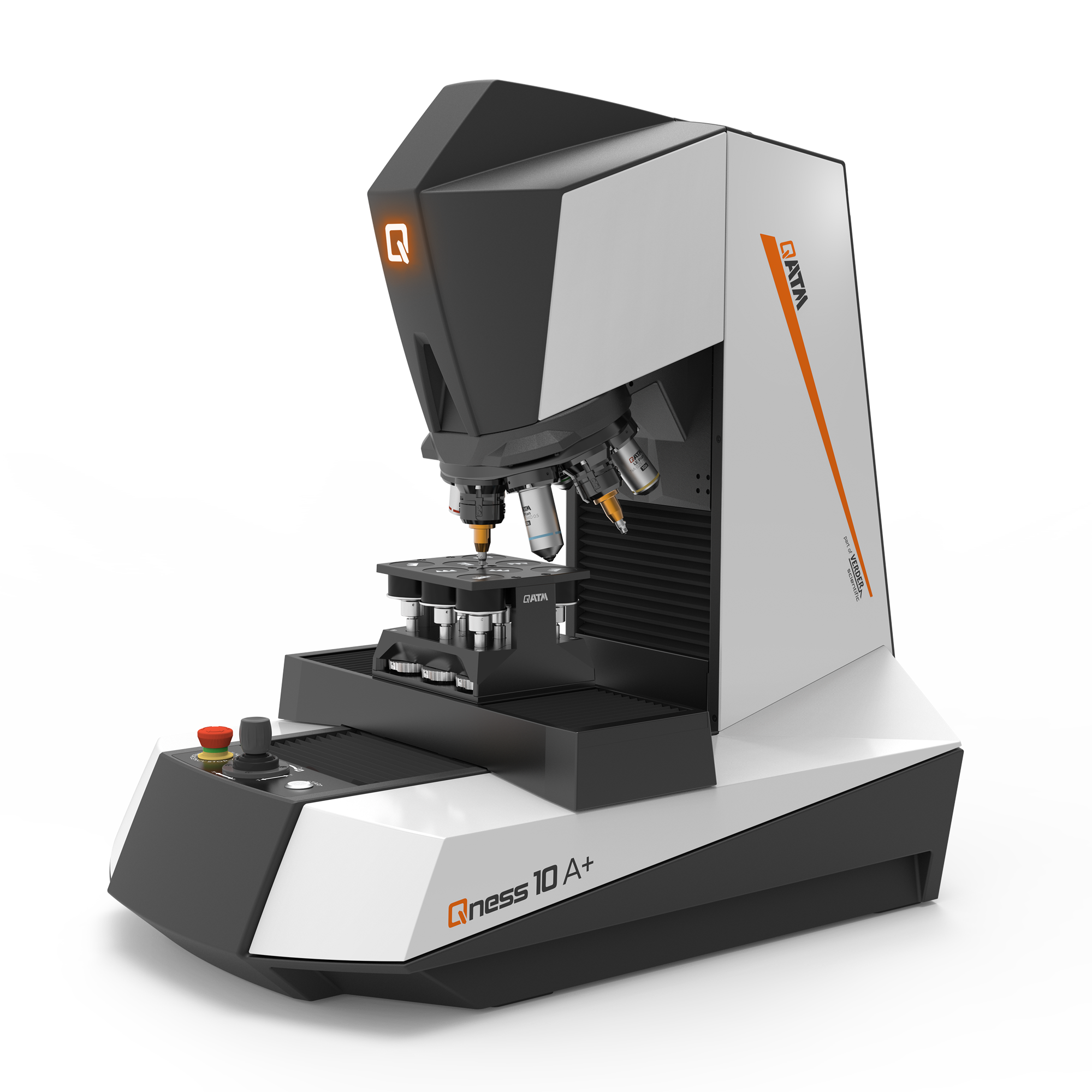

- Totalmente automatizado
- Faixa de força de teste 20 gf – 10 kgf
Opção: 0.25 gf – 62.5 kgf - Vickers, Knoop, Brinell,
Opção: Rockwell - Deslizamento XY muito preciso ± 2µm
- Câmera de imagem da amostra

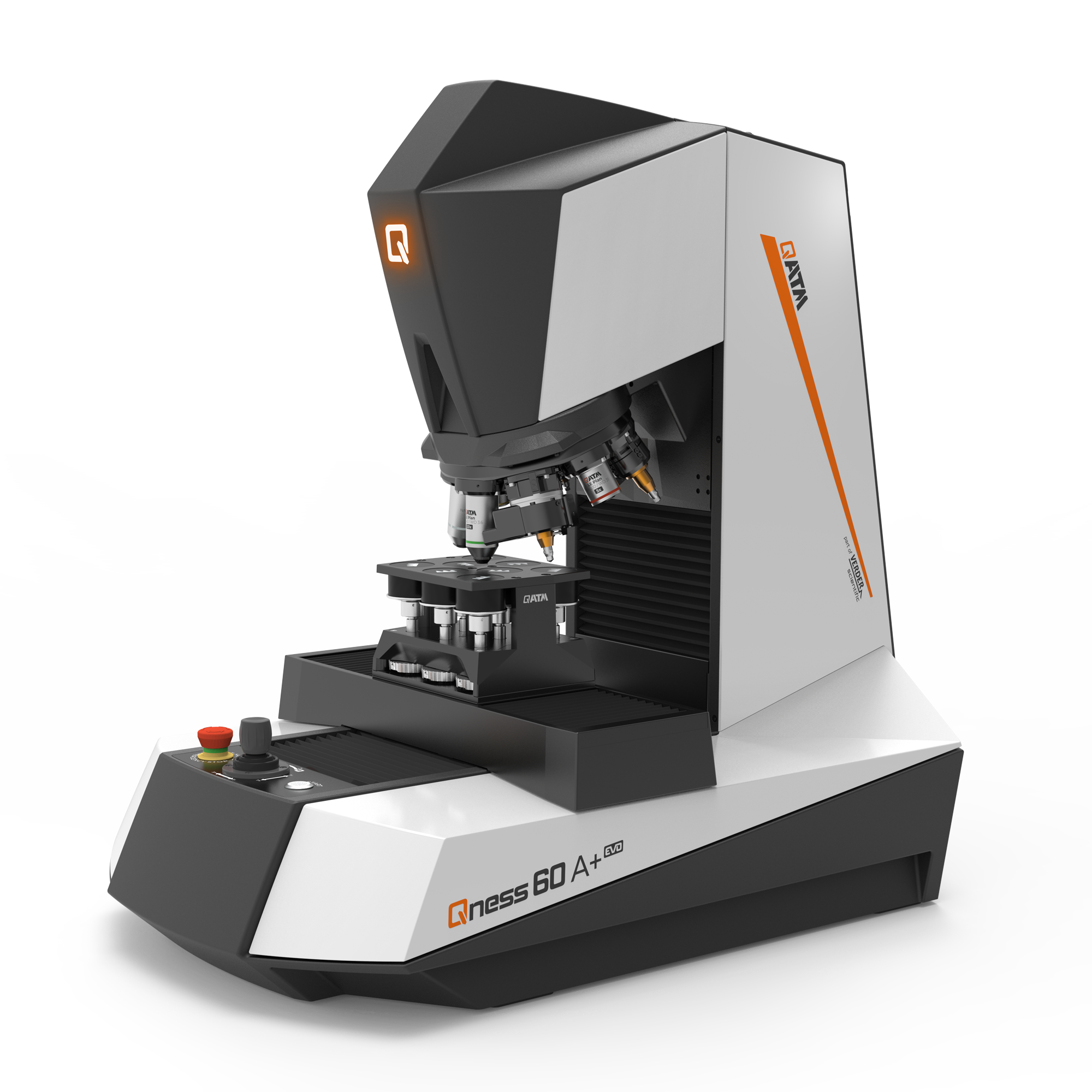

- Alta qualidade totalmente automatizado
- Faixa de força de teste 0.25 gf – 62.5 kgf
- Vickers, Knoop, Brinell, Rockwell
- Deslizamento XY de alta precisão ± 0.2µm
- Câmera de imagem da amostra

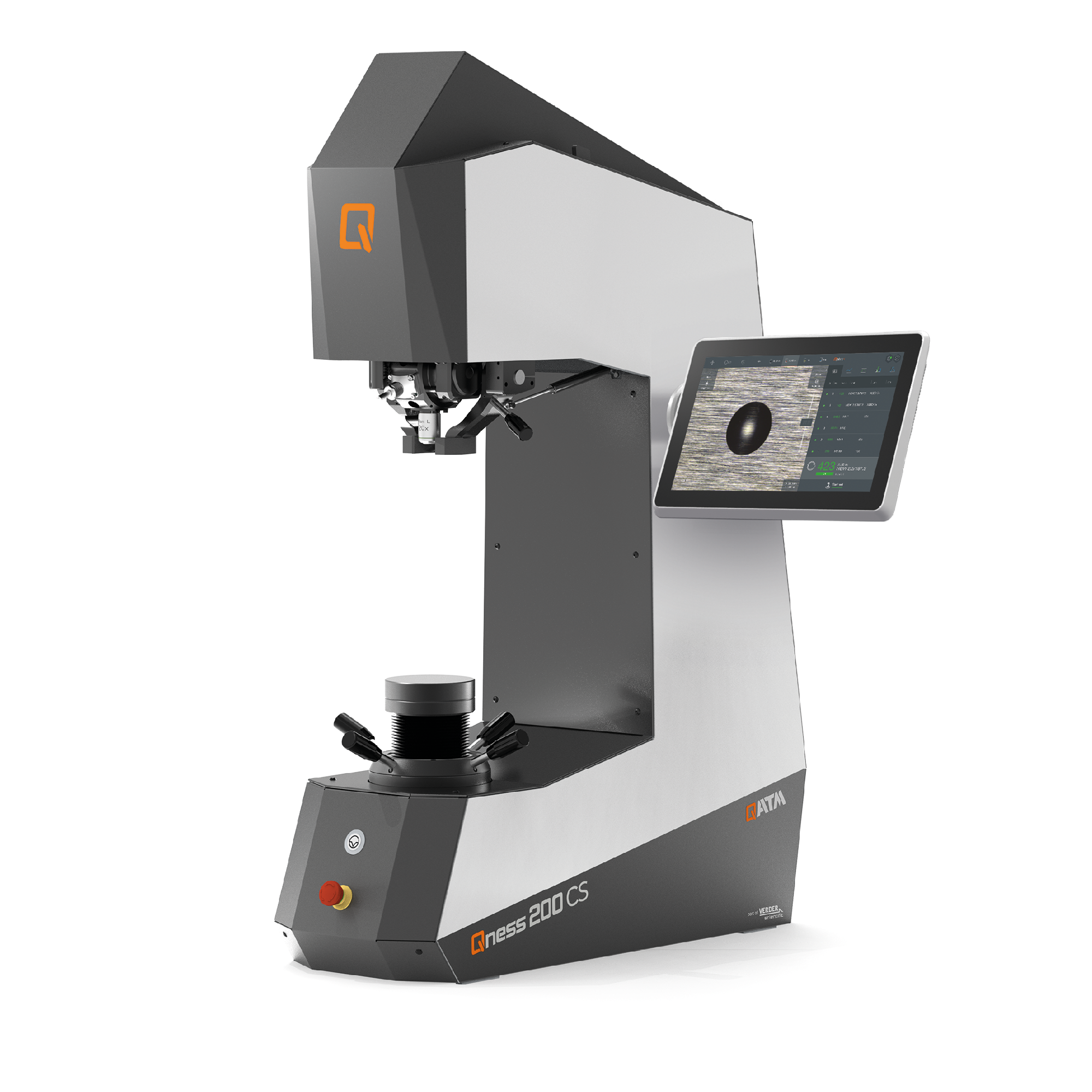

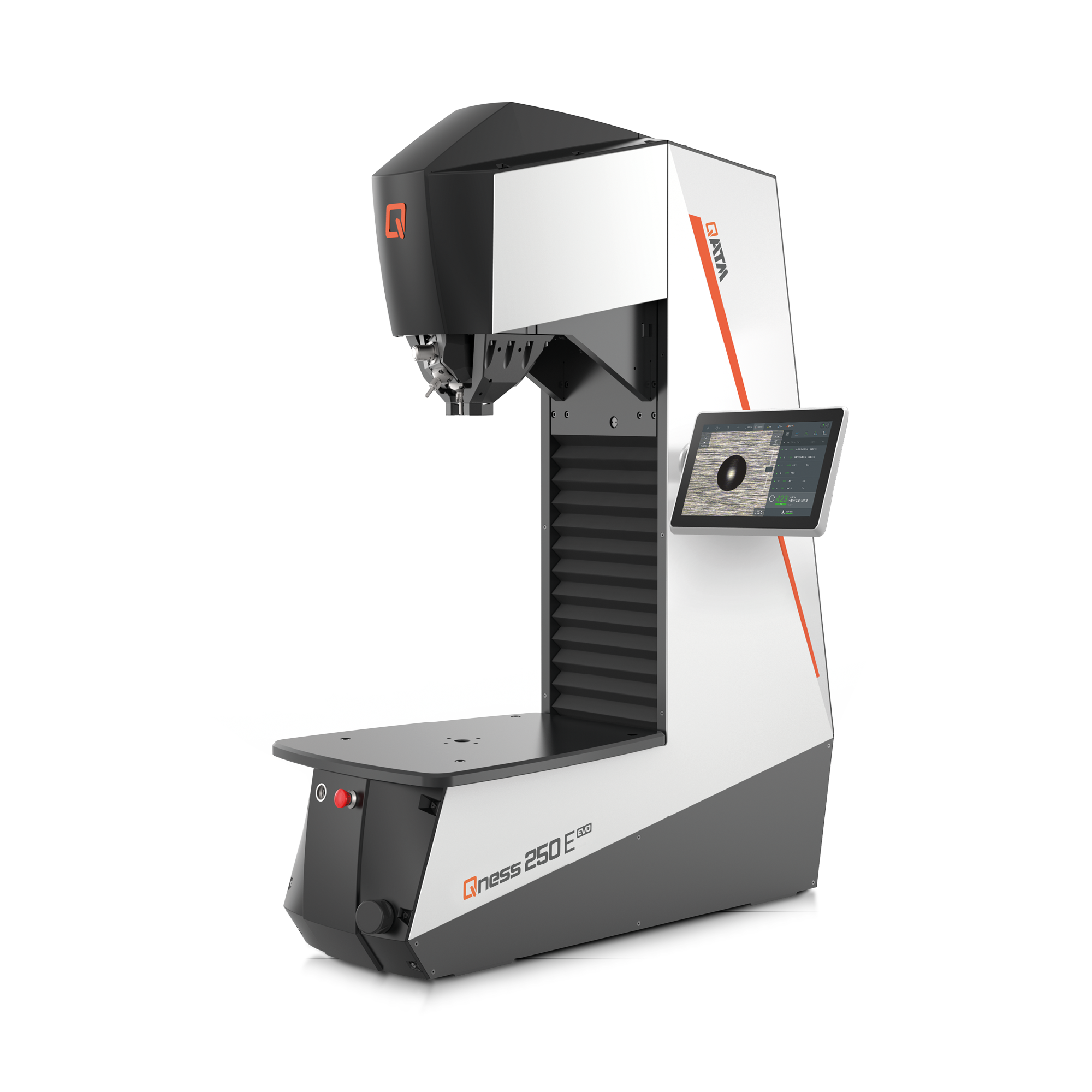

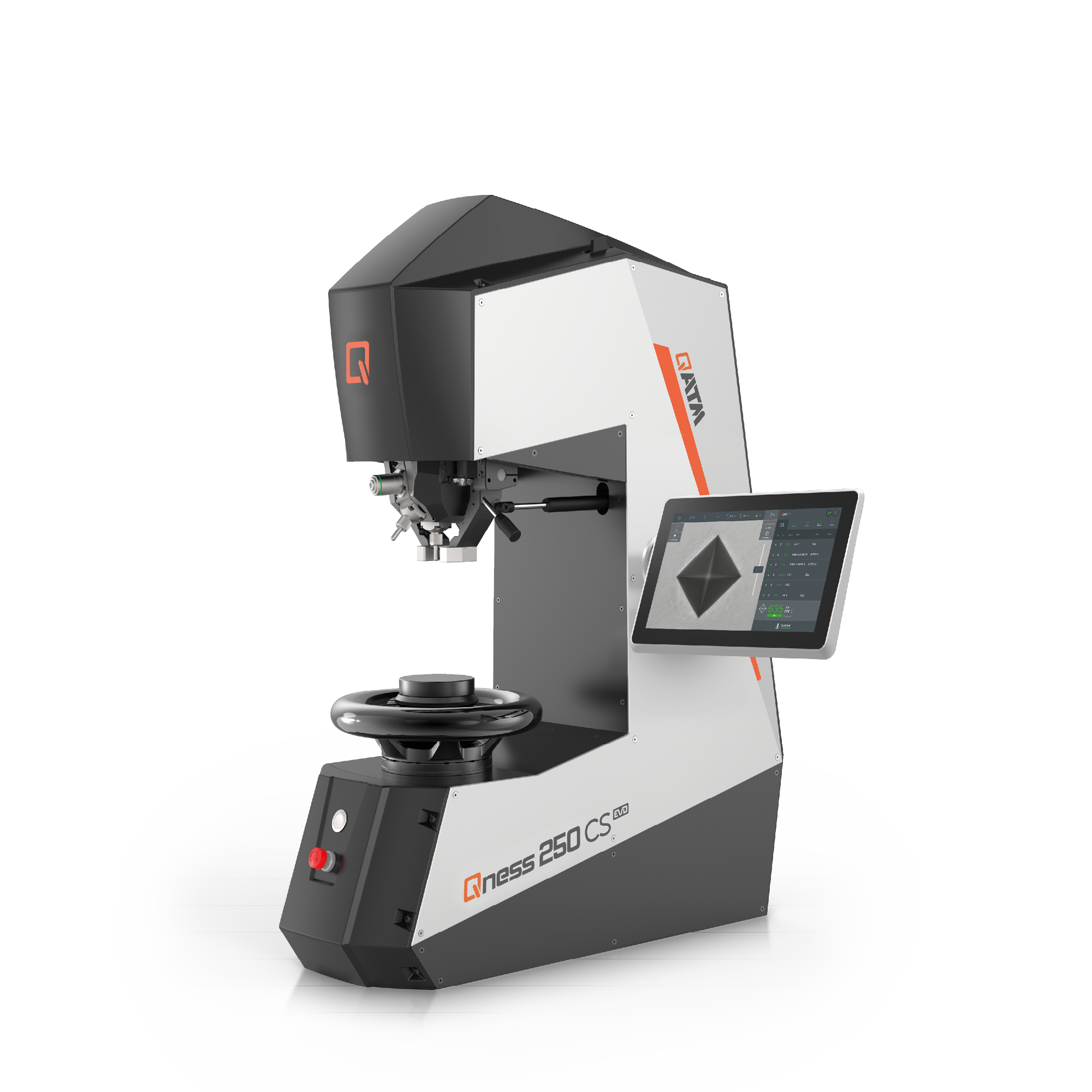

Durômetro Macro Vickers Faixa de força de teste: 0,3 kg - 3000 kg
- Métodos de teste: Brinell, Knoop, Rockwell, Vickers
- Faixa de força de teste: 0,3 kg - 3000 kg
- Conceito comprovado – redefinido
- Ideal para pequenas amostras
- Métodos de teste: Brinell, Knoop, Rockwell, Vickers
- Controle: C-Quadro com fuso manual
- Métodos de teste: Brinell, Knoop, Rockwell, Vickers
- Faixa de força de teste: 0,3 kg - 3000 kg
- Confortável ajuste de altura da cabeça de teste via motor
- Todos os tamanhos de peças de trabalho e grandes forças de fixação

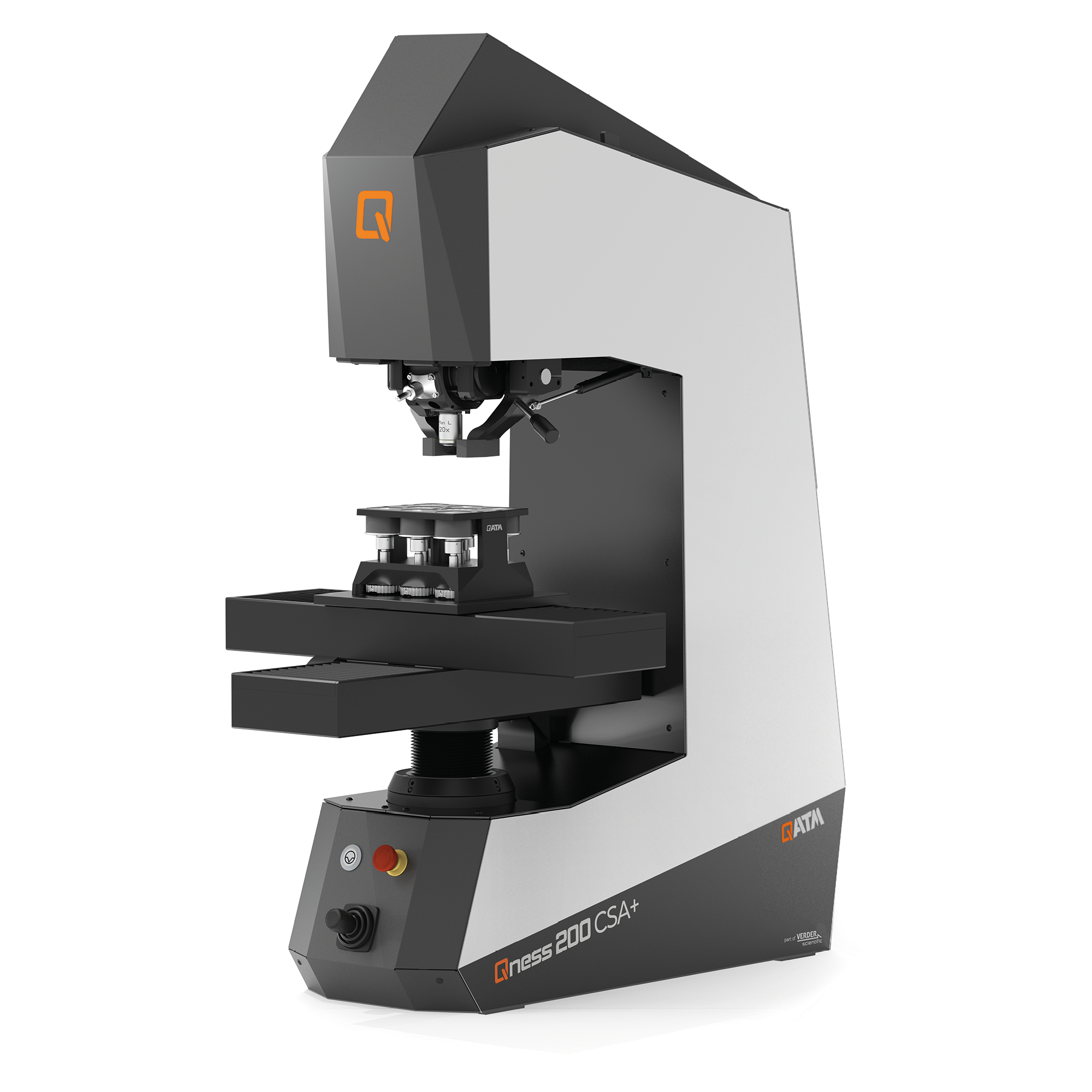

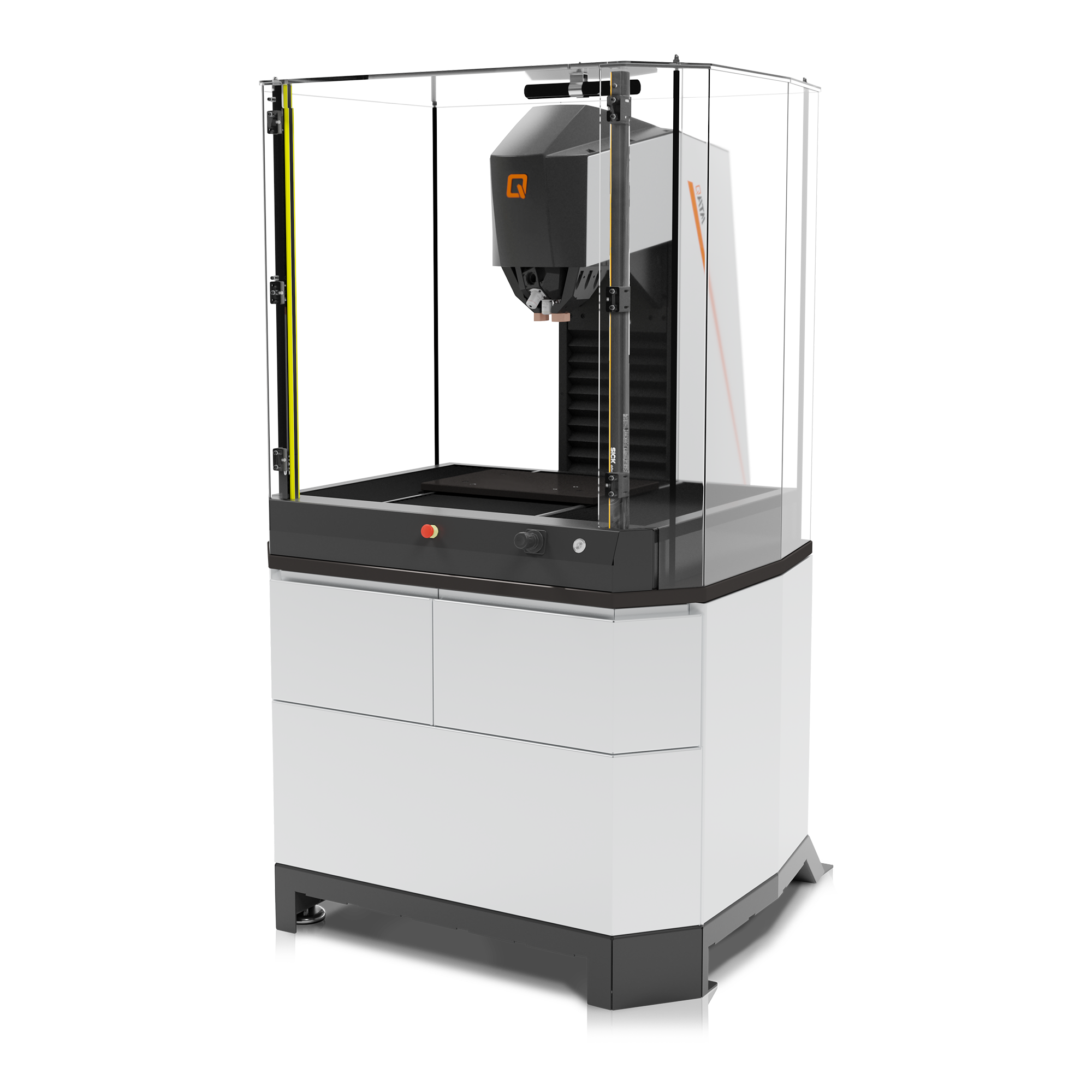

Teste de Dureza Vickers totalmente automático Faixa de força de teste: 0,3 kg - 3000 kg
- Métodos de teste: Brinell, Knoop, Rockwell, Vickers
- Controle: Totalmente automatizado
- Métodos de teste: Brinell, Knoop, Rockwell, Vickers
- Controle: Mesa XYZ controlada
- Com gabinete CE
Informação de conhecimento Teste de dureza Vickers (DIN EN ISO 6507)
Baseando-se nas ideias de Smith e Sandland, um método de teste de dureza foi desenvolvido em 1925 nas obras inglesas da Vickers, utilizando uma pirâmide de diamante como indentador. Uma pirâmide de diamante de quatro lados regulares com um ângulo de superfície de 136° é pressionada verticalmente na superfície preferencialmente polida do corpo de prova com uma certa carga de teste. Após um determinado tempo de exposição, o corpo de prova é removido e as duas diagonais (d1 e d2) da impressão são medidas com um microscópio de medição. O comprimento médio d é então calculado. A dureza Vickers é então determinada de acordo com a fórmula fornecida.

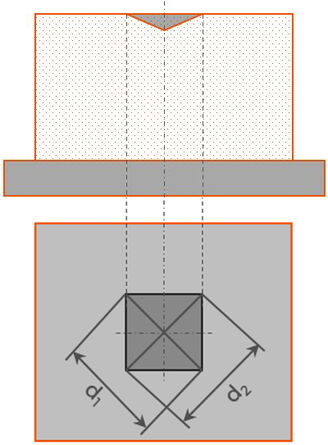

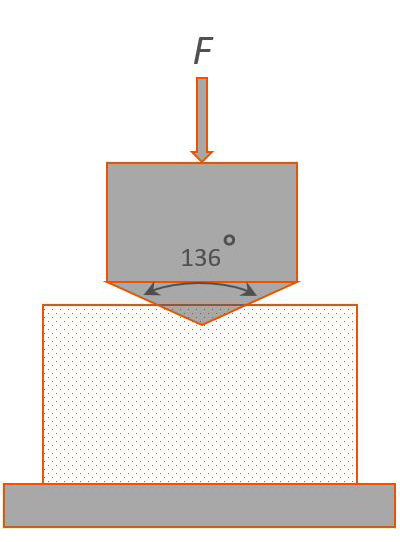

1. Impressão da pirâmide de diamante com força de teste F na amostra de teste.

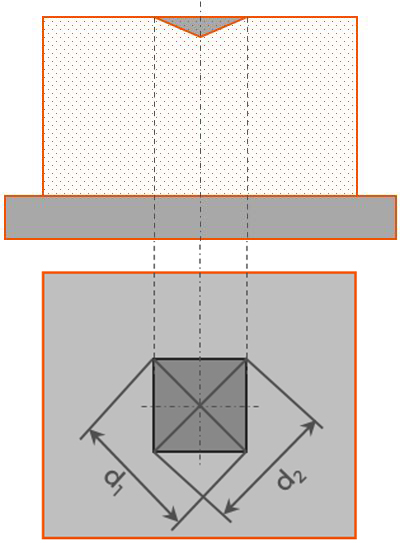

2. Medição da impressão com diâmetro d
Cálculo da dureza Vickers
Fórmula do cálculo Vickers:
Pré-requisitos para testes em conformidade com os padrões
Diversos pré-requisitos precisam ser cumpridos para testes conforme as normas:
Temperatura de teste
- requisitos normais: 10°C a 35°C
- requisitos elevados: 23°C ± 5°C

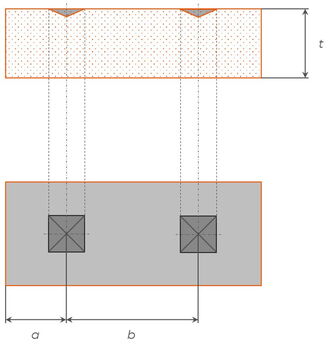

Espessura da peça
- t ≥ 1.5 * d com t = espessura da amostra ou camada d = comprimento médio das diagonais da impressão

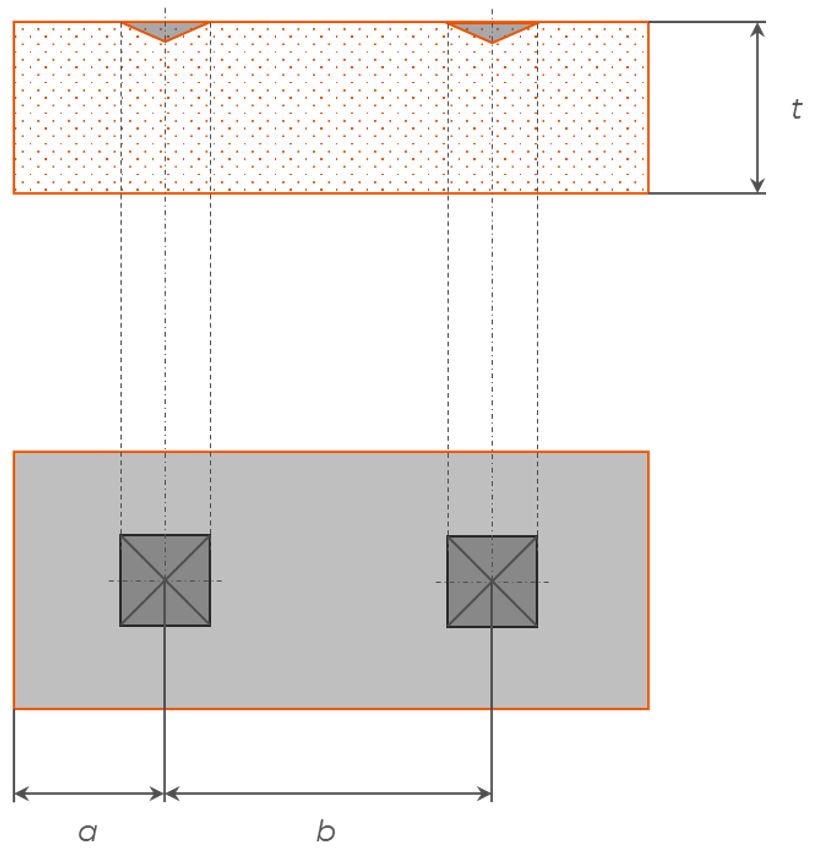

Distâncias entre as impressões e a partir da borda
- Para aços, Cobre e ligas de Cobre
- a ≥ 2.5 * d
- b ≥ 3 * d
Para metais leves, Pb, Zn, bem como suas ligas
- a ≥ 3 * d
- b ≥ 6 * d
Distingue-se entre a faixa de dureza macro, de pequena força e micro.
Faixa de Dureza Macro Testes gerais em componentes de espessura relativamente grande
| Forças de teste recomendadas. | Nome do valor |
| 980.70 | HV 100 |
| 490.30 | HV 50 |
| 294.20 | HV 30 |
| 196.10 | HV 20 |
| 98.67 | HV 10 |
| 49.03 | HV 5 |
Faixa de Pequenas Forças Testes em peças finas, camadas superficiais finas e folhas
| Forças de teste recomendadas. | Nome do valor |
| 29.42 | HV 3 |
| 19.6 | HV 2 |
| 9.807 | HV 1 |
| 4.903 | HV 0.5 |
| 2.942 | HV 0.3 |
| 1.961 | HV 0.2 |
Faixa de Microdureza Medições em componentes estruturais individuais
| Forças de teste recomendadas. | Nome do valor |
| 0.981 | HV 0.1 |
| 0.490 | HV 0.05 |
| 0.245 | HV 0.025 |
| 0.196 | HV 0.02 |
| 0.098 | HV 0.01 |
Resultados do teste de dureza Vickers
De acordo com a DIN EN ISO 6507-1, o resultado de um teste Vickers é dado da seguinte forma:
700 HV 10 / 20 ⇒ Valor de dureza conforme Vickers
700 HV 10 / 20 ⇒ A abreviação para dureza Vickers
700 HV 10 / 20 ⇒ Especificação da força de teste: Força de teste [N] = 9.807 * especificação da força de teste
700 HV 10 / 20 ⇒ Tempo de aplicação da força de teste (omitido se estiver entre 1-15 s)
medindo profundidade de dureza
O teste Vickers é também o método preferido para mensurar as profundidades de dureza. A distinção é normalmente feita entre a profundidade da dureza após endurecimento de case (CHD), após nitretação (NHD) e após endurecimento por indução (SHD).
Profundidade de cementação após cementação (CHD)

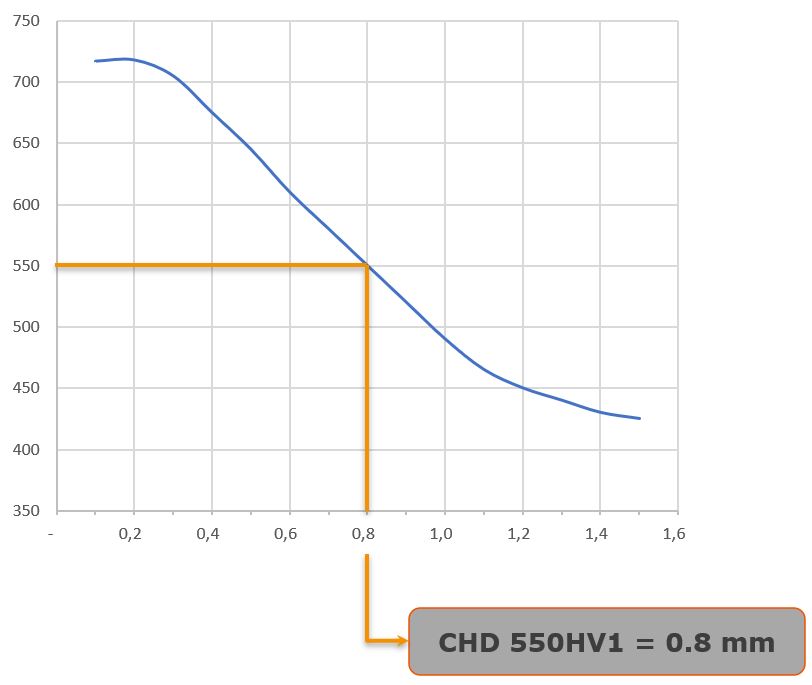

Um exemplo desse método é mostrado na imagem a seguir. A profundidade de endurecimento da caixa (CHD) também pode ser calculada a partir dos pares de valores.
Distância da superfície [mm] ⇒ Dureza [HV1]
0.1 ⇒ 717
0.2 ⇒ 718
0.3 ⇒ 705
0.4 ⇒ 675
0.5 ⇒ 645
0.6 ⇒ 610
0.7 ⇒ 580
0.8 ⇒ 550
0.9 ⇒ 520
1.0 ⇒ 490
1.1 ⇒ 465
1.2 ⇒ 450
1.3 ⇒ 440
1.4 ⇒ 430
1.5 ⇒ 425
Depth of hardening after nitriding

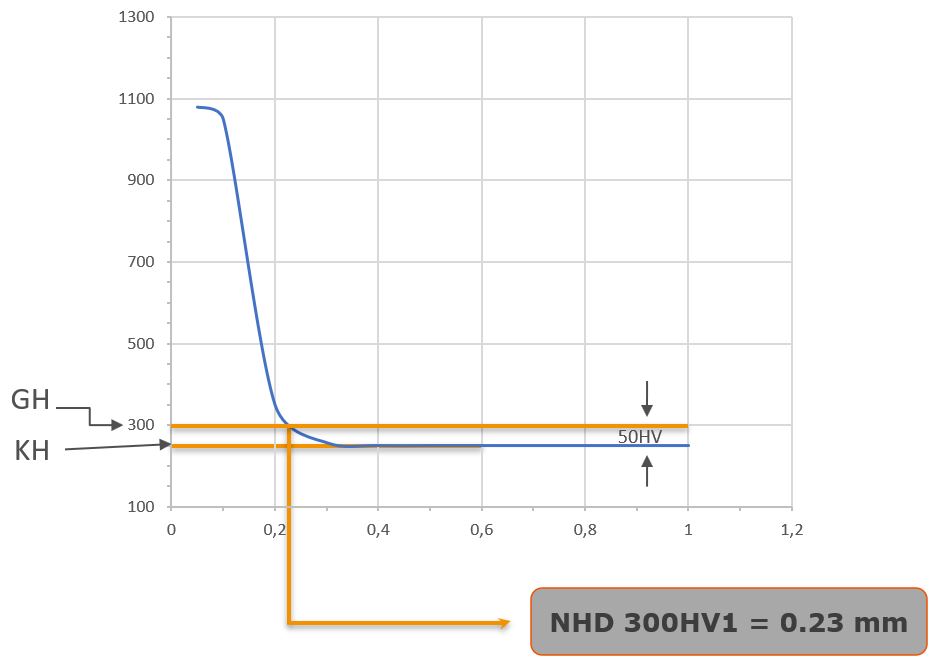

Um exemplo desse método é mostrado na imagem a seguir. A profundidade de endurecimento da nitretação (NHD) também pode ser calculada a partir dos pares de valores.
Distância da superfície [mm] ⇒ Dureza [HV1]
0.05 ⇒ 1080
0.1 ⇒ 1050
0.2 ⇒ 350
0.3 ⇒ 257
0.4 ⇒ 250
0.5 ⇒ 250
0.6 ⇒ 250
0.7 ⇒ 250
0.8 ⇒ 250
0.9 ⇒ 250
1.0 ⇒ 250
dureza limite GH = dureza do núcleo KH + 50 HV
Profundidade de endurecimento após têmpera por indução

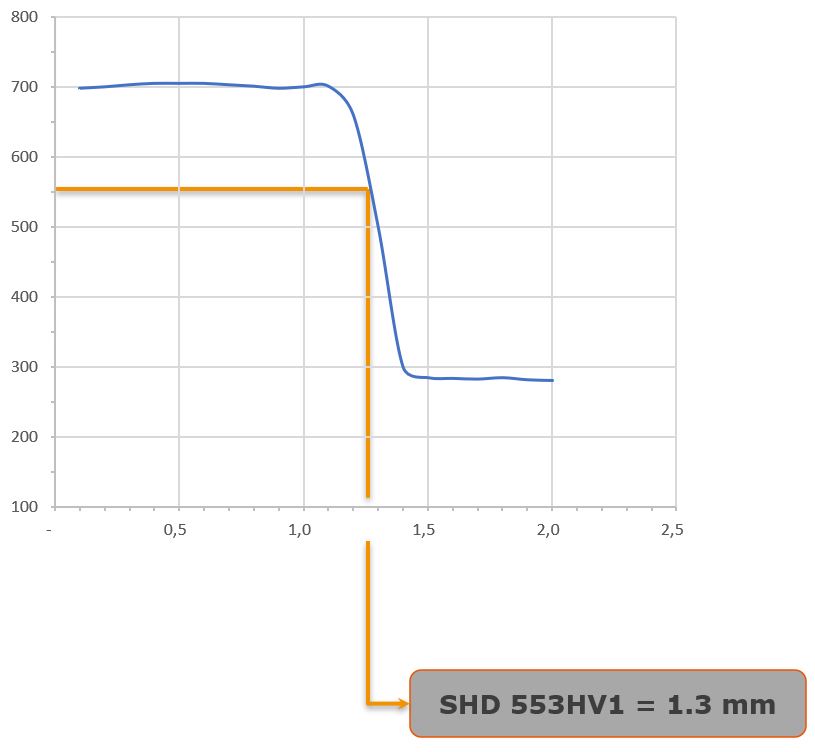

Um exemplo desse método é mostrado na imagem a seguir. A profundidade de endurecimento por indução (SHD) também pode ser calculada a partir dos pares de valores.
Distância da superfície [mm] ⇒ Dureza [HV1]
0.1 ⇒ 698
0.2 ⇒ 700
0.3 ⇒ 703
0.4 ⇒ 705
0.5 ⇒ 705
0.6 ⇒ 705
0.7 ⇒ 703
0.8 ⇒ 701
0.9 ⇒ 698
1.0 ⇒ 700
1.1 ⇒ 701
1.2 ⇒ 660
1.3 ⇒ 500
1.4 ⇒ 300
1.5 ⇒ 285
1.6 ⇒ 284
1.7 ⇒ 283
1.8 ⇒ 285
1.9 ⇒ 282
2.0 ⇒ 281
| Alvo | 58+4 HRC |
| ≈ | 650+100 HV10 |
| ⇒ GH | 85% (650HV) |
| ⇒ GH = | 553 HV |
Durômetros Vickers - FAQ
O que é o teste de dureza Vickers?
O teste de dureza Vickers é um método usado para medir a dureza de materiais. Ele envolve pressionar um penetrador de diamante com uma força específica na superfície do material e medir o tamanho da impressão. Este teste é conhecido por sua precisão e versatilidade, tornando-o adequado para uma ampla variedade de materiais, desde metais até cerâmicas.
Como o teste de dureza Vickers funciona?
Um testador de dureza Vickers funciona pressionando um penetrador de diamante na superfície do material com uma força específica. O tamanho da impressão é então medido usando um microscópio ou um sistema automatizado. O valor da dureza é calculado com base no tamanho da impressão e na força aplicada.
Quais são as aplicações do teste de dureza Vickers?
O teste de dureza Vickers é utilizado em várias indústrias, incluindo a aeroespacial, automotiva e de manufatura. É essencial para controle de qualidade, seleção de materiais e pesquisa e desenvolvimento. O teste ajuda a determinar a dureza dos materiais, que é um fator crítico na avaliação de sua resistência ao desgaste, resistência e durabilidade.
Quais são os diferentes tipos de testadores de dureza Vickers?
Existem dois tipos principais de testadores de dureza Vickers: microdurômetros Vickers e macrodurômetros Vickers. Os microdurômetros Vickers são usados para testar pequenas amostras ou revestimentos finos e aplicam forças menores. Os macrodurômetros Vickers são usados para testar amostras maiores e aplicam forças maiores, tornando-os adequados para materiais em massa.
Por que escolher os durômetros Vickers da QATM?
Os testadores de dureza Vickers da QATM oferecem alta precisão, interfaces fáceis de usar, versatilidade e durabilidade. Eles proporcionam medições precisas e repetíveis, tornando-os adequados para uma ampla variedade de materiais e aplicações. Os testadores da QATM são construídos com materiais de alta qualidade para suportar ambientes de teste rigorosos.
