Ein Härteprüfgerät für alle Fälle: egal ob Labor oder raue Produktionsumgebung.
Die fixe Bauteilauflage und extra große Prüftischfläche ermöglichen die Härteprüfung selbst der größten Bauteile.
In der Variante „E“ wird der Prüfkopf komfortabel und dynamisch mit dem integrierten Asynchronmotor gesteuert und Prüfteile nahezu jeder Größe mit bis zu 3500 kg werden sicher im Gerät verspannt. Die maximale Prüfhöhe beträgt 510 mm.
Produktvideo
Schneller Prüfmethodenwechsel 8-Fach Werkzeugwechsler
Härteprüfung nach Brinell, Knoop, Rockwell oder Vickers? Das durchdachte Werkzeugwechsler-Konzept mit 15° geneigter Drehachse vereint Platz für 8 Werkzeuge in einer einzigartig kompakten Bauweise. Dreiseitig geschlossene Niederhalterelemente sorgen für eine sichere Werkstückspannung nahe an der Prüfstelle, selbst bei kleinen Bauteilen.
Prüfkraftvarianten
Prüfmethoden & Kraftbereich
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 | HBW 2.5/31.25 | HBW 2.5/62.5 |
| HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 10/100 | HBW 10/250 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| 49.03 N | 132.9 N | 357.9 N | 961 N |
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 |
| HBW 5/750 | HBW 10/100 | HBW 10/250 | HBW 10/500 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 60 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 5/750 |
| HBW 10/100 | HBW 10/250 | HBW 10/500 | HBW 10/1000 | HBW 10/1500 | HBW 10/3000 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT* |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
Verfügbare Umwertungen: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
* nicht laut Norm
Entdecken Sie das Unsichtbare Härteprüfung mit KI perfektioniert
UNIVERSALITÄT IM GROSSFORMAT Einzigartige Geräteausstattung
Dynamische Höhenverstellung
Variable Verfahrgeschwindigkeit mittels Potentiometer komfortabel steuerbar (8 mm/s). Bei Bedienung über 2-Hand-Sicherheitsschaltung bis maximal 17 mm/s (inkludiert bei Variante E).
Schwenkbarer Niederhalter
Lange Rüstzeiten für schwer zugängliche Prüfstellen sind hier kein Thema. Der Niederhalter kann manuell (optional auch motorisch) ein- bzw. ausgeschwenkt werden. Zusätzlich sind die Spannelemente leicht auswechselbar und können kundenspezifisch auf das Bauteil angepasst werden.
Werkstückerkennung
Bei der motorischen Höhenverstellung in der E-Variante ermöglicht die Werkstückerkennung eine hohe Verfahrgeschwindigkeit von 17 mm/s. Mittels Sensor-Technik wird das Werkstück erkannt und die Verspanngeschwindigkeit entsprechend reduziert (Maschinen- und Bauteilschonend).
Dynamische Höhenverstellung
Variable Verfahrgeschwindigkeit mittels Potentiometer komfortabel steuerbar (8 mm/s). Bei Bedienung über 2-Hand-Sicherheitsschaltung bis maximal 17 mm/s (inkludiert bei Variante E).
MAXIMALE VERSPANNSICHERHEIT
Der leistungsstarke Asynchronmotor in der E-Variante gewährleistet eine Bauteilverspannung mit bis zu 3500 kg. Die Verspannkraft wird individuell auf jede Prüfmethode abgestimmt und wird stets automatisch höher als die Prüfkraft gewählt. Der Bediener muss keine Einstellungen vornehmen und kann sich auf die optimale und sichere Abstimmung des Geräts verlassen.
ERWEITERTER PRÜFRAUM
Sollten die 510mm Prüfraumhöhe für besonders große oder schwierig einzuspannende Teile nicht ausreichen, so kann QATM auf Wunsch noch höhere Maschinenrahmen anbieten. Der robuste Stahlrahmen kann auch in Sondergrößen gefertigt werden.
Makro Härteprüfer E EVO HOCHPRÄZISE ERGEBNISSE IN KÜRZESTER ZEIT
XLED Brinell-Auswerteobjektive
XLED Auflichtmodule revolutionieren die Auswertung von Brinelleindrücken: speziell bei weichen Brinelleindrücken könnten handelsübliche Objektive ungenaue Messergebnisse interpretieren. XLED Objektive garantieren durch direkte Belichtung präzise und wiederholbare Messergebnisse.
Reduzierte Zykluszeiten
Optimierte Prüfparameter, ein schnellerer Windows 10 PC und drastisch verkürzte Zeiten für serienmäßigen Autofokus, Helligkeitsregelung und Bildauswertung ermöglichen einzigartige Zykluszeiten in der täglichen Arbeit mit Härteprüfgeräten aus der neuen EVO-Produktlinie – bei gleichzeitig reduzierten Betriebsgeräuschen.
Herausragende Bildqualität
Das Optiksystem der neuen Härteprüfer Baureihe wurde mit maximaler Kompetenz vollkommen neu und direkt bei QATM entwickelt und wird im hauseigenen Reinraum gebaut. Alle Geräte teilen sich ein universell ausgelegtes Mikroskopsystem mit dem alle benötigten Blickfelder zwischen 0,1 mm und 8 mm in ultimativer Schärfe und Kontrast abgedeckt werden können. Das QATM-System garantiert gleichmäßige Ausleuchtung im gesamten Bild und bei jeder Vergrößerung, ganz ohne dunkle Bildränder.
Makro Härteprüfer E EVO UNEINGESCHRÄNKTE INDUSTRIETAUGLICHKEIT
Frei verstellbares Bediendisplay
Das ultraflache, kapazitive Touch-Display (12“) lässt sich über Kugelgelenke in Höhe, Tiefe und Neigung stufenlos verstellen – so wird ideale Ergonomie gewährleistet.
Optimiertes Prüfkopfdesign
Verschiedene Niederhalterelemente können abhängig von der Werkzeugbestückung konfiguriert werden. Optional schützt ein durchsichtiger Kollisionsschutz die Werkzeuge am Gerät vor Beschädigungen bei uneingeschränkter Einsicht in den Prüfraum.
Ethernet Industrie Farbkameras
Hochwertige CMOS 5 Megapixel-Kameras definieren den heutigen Industriestandard. Im Vergleich zu anderen Kamerasystemen ist eine vielfach höhere Übertragungsstabilität möglich, zusätzlich können PC und Härteprüfgerät auch über größere Distanzen getrennt aufgebaut werden.
IoT - Internet of things Die Plattform für den Fernzugriff auf Ihre Geräte
Alle QATM-Härteprüfer mit QpixControl2 und QpixT2-Software lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen und nahtlose Konnektivität.
- Überwachung in Echtzeit: Überwachen Sie Ihre Maschinen von jedem Ort der Welt in Echtzeit. Mit diesem datengesteuerten Ansatz sind sie in der Lage, mühelos fundierte Entscheidungen zu treffen.
- Live-Benachrichtigungen: Seien Sie mit sofortigen Benachrichtigungen und Aktualisierungen der Zeit voraus. Die Echtzeit-Benachrichtigungen sorgen dafür, dass Sie über die Leistung Ihrer Geräte jederzeit informiert sind, was zusätzlich zu einer proaktiven Wartung führt.
- Mühelose Backups: Mit unserer IoT-Plattform vereinfachen Sie Ihre Datensicherung: Ganz gleich, ob Sie ein einzelnes Gerät oder eine ganze Flotte sichern müssen, unsere Plattform rationalisiert den Prozess und minimiert Ausfallzeiten und Datenverluste.
- Automatische und kostenlose Software-Aktualisierungen: Verabschieden Sie sich von manuellen Updates! Verder Scientific IoT stellt sicher, dass Ihre Instrumente stets mit der neuesten Software ausgestattet sind, für optimale Leistung und Zuverlässigkeit.
Qpix t2 Vollbildmodus Lenkt den Blick auf das Wesentliche
Vollbildmodus
Die wichtigsten Funktionen aufgeräumt in einem Schirm - damit Bedienerfreundlichkeit und vor allem die Prüfergebnisse im Vordergrund stehen.
Multi-touch-fähig für einfachste Bedienung
Zeitgemäße Multi-Touch Bedienung für einfaches Zoomen und angenehme Navigation durch die Menüs.
Industrie 4.0 Qconnect für die intelligente Vernetzung von morgen
Qconnect ist die Schnittstelle in der QATM Qpix Control2 Software, die alle Anbindungsmöglichkeiten für unsere Kunden zusammenfasst: von der serienmäßigen, offenen XML-Schnittstelle (bi-direktional), über vorspezifizierte Plug-In-Lösungen wie beispielsweise dem QDAS Plug-In+, bis hin zu vollständig von QATM umgesetzten, kundenspezifischen Anbindungslösungen – wir finden für jeden Anwendungsfall eine professionelle Lösung.
flexibel, kundenspezifisch und kostengünstig Für Ihre Prüfanforderung
Wir bieten Ihnen optimale Lösungshilfen für Ihre Prüfanforderungen - von Werkstückverspannungen, erweiterten Prüfraum über Automatisierungsmöglichkeiten bis hin zu Software Anpassungen.
Werkstückverspannung
Manueller Kreuzschlitten
Erweiterter Prüfraum
Perfekte Härteprüfung - Verbrauchsmaterialien von QATM
Härteprüfung ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Makro Härteprüfer Qness 250 / 750 / 3000 E EVO Technische Daten
| Unterstützte Prüfmethoden | Brinell, Vickers, Rockwell, Knoop, Kunststoffprüfung |
|---|---|
| Prüfkraftbereich | Qness 250 E EVO: 1 - 250 kg (9,81 - 2450 N) | Qness 750 EVO: 0,3 - 750 kg (2,94 - 7358 N) | Qness 3000 E: 0,3 - 3000 kg (2,94 - 29430 N) |
| Höhenverstellung | elektrisch / Asynchronmotor |
| Prüfhöhe / Ausladung | 510 mm / 320 mm |
| Prüftisch | 584 x 450 mm |
| Max. Werkstückgewicht | "uneingeschränkt" |
| Gewicht Grundgerät | 500 kg |
| Prüfablauf | vollautomatisch/ elektronische Kraftregelung |
| Kamerasystem / Bildübertragung | 5 MP Ethernet Industristandard /bis zu 270FPS |
| Werkzeugpositionen | 2 (Standard) oder 8 (Werkzeugwechsler) |
| Software | Qpix T2 (Option: Qpix CONTROL 2M) |
| Betriebssystem / Festplatte | Windows 11 IoT / 128 GB SSD |
| Schnittstellen | 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort |
| Objektive | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Blickfelder (je nach Bestückung) | 0,113x 0,084 mm (100x) bis 7,98 x 5,97 mm (XLED 1) |
| Display | Kapazitives 12“ Touch - Display |
| Netzanschluss | 230~ 50-60Hz 1/N/PE (Option: 110~1/N/PE) |
| Max. Leistungsaufnahme | ~ 1230 W |
| Weitere Optionen | Designer Sockel, Kollisionsschutz, Kreuzlaser, Prüftische, Prismen, Datenanbindungen, Barcode/QR Code Reader etc. |
Makro Härteprüfer Qness 250 / 750 / 3000 E EVO Downloads

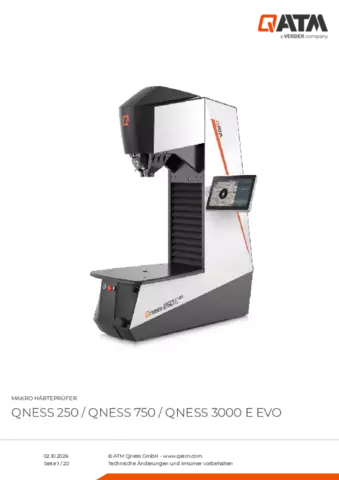

Produktdatenblatt Qness 250-750-3000 E EVO
Produktübersicht
Software Qpix
