Rapidez – precisión - rentabilidad
Durante el desarrollo de las unidades Qness 200, se prestó especial atención a los siguientes aspectos: Máximo rendimiento con el mínimo esfuerzo.
El concepto probado con el cabezal de ensayo fijo y el husillo móvil, así como su compacidad, dan su nombre al Qness 200 CS, y la sofisticada torreta con cambiador de cinco posiciones su velocidad.
Con una altura de ensayo de hasta 250 mm y una profundidad de garganta de 238 mm, el Qness 200 es ideal para componentes de tamaño pequeño y mediano.
Video del producto

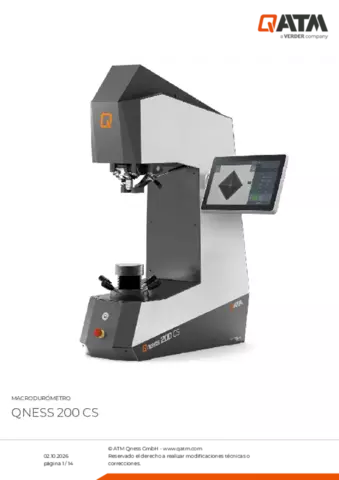

Macrodurómetro QNESS 200 CS
Métodos de ensayo y aplicación de fuerza
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 10/100 | HBT (not acc. to standards) |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT (not acc. to standards) |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
Conversiones integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Ciclo de ensayo totalmente automatizado
Aplicación electrónica de la fuerza y control en bucle cerrado
Conversiones integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Descubre lo invisible Prueba de dureza perfeccionada con IA
Macrodurómetro QNESS 200 CS Resultados muy precisos en un tiempo ultracorto
Diseño compacto – Última tecnología
- Rangos de fuerza de ensayo de 0,5 kg a 187,5 kg
- Dos versiones de máquina que sirven para todas las aplicaciones y tamaños de pieza de ensayo
- Sistema de medición directa de la profundidad (resolución de 0,05 μm)
- Bastidor robusto de acero soldado y cubiertas de chapa de acero
Lentes de evaluación XLED Brinell
Los módulos de luz XLED revolucionan la evaluación de las indentaciones Brinell: sobre todo en el caso de las indentaciones suaves Brinell, las lentes comercialmente disponibles podrían interpretar unos resultados de medición inexactos. Las lentes XLED garantizan resultados de medición precisos irrepetibles mediante la iluminación directa.
Made in Austria
¡Incomparable en su clase! Sabemos lo importante que puede ser un aparato de calidad superior de larga duración y garantizamos la excelente calidad de nuestra serie Qness 200 CS/CSA+. ¡Desarrollado y fabricado en Austria!
Retenedor giratorio
Sin necesidad de largos tiempos de reequipamiento para las posiciones de ensayo de difícil acceso. El retenedor se puede girar manualmente hacia fuera y hacia dentro. Además, los elementos de sujeción se pueden cambiar fácilmente y adaptarse a los componentes del cliente.
Cámara en color Ethernet industrial
Las cámaras de 5 megapíxeles CMOS de alta calidad definen el actual estándar industrial. Comparado con otros sistemas de cámara, es posible una estabilidad de transmisión mucho mayor. Además, el PC y el durómetro pueden configurarse por separado incluso a grandes distancias.
Diseño optimizado del cabezal de ensayo
Es posible configurar una serie de elementos de sujeción y retención para adaptarlos a los requisitos de las herramientas. El protector transparente contra colisiones disponible como opción puede evitar que las herramientas del dispositivo sufran daños, al tiempo que garantiza una visión sin obstáculos del interior de la celda de ensayo.
Ajuste de la altura de la mesa de ensayo
Ajuste de la altura mediante una guía de husillo con rodamientos estable y ultraprecisa. Estructura sólida y sin mantenimiento. Todos los dispositivos están disponibles con un soporte de mesa de Ø 25 mm (adaptador opcional de ¾" disponible) que facilita el uso de una amplia gama de mesas de ensayo y accesorios.
Sistema de cambio rápido de indentadores
Cambios de indentador excepcionalmente simples y sin herramientas gracias al mecanismo de liberación rápida del indentador.
Cambio más rápido del método de ensayo Cambiador de herramientas de 5 posiciones
Cubrir de forma sencilla las aplicaciones universales: el concepto con eje giratorio horizontal combina espacio para 5 herramientas en un diseño compacto exclusivo. Los elementos cerrados por tres lados aseguran que la pieza de trabajo quede fijada cerca del punto de ensayo, incluso con componentes pequeños.
Macrodurómetro QNESS 200 CS Rápido, silencioso y universalmente aplicable
Pantalla de funcionamiento libremente ajustable
La pantalla táctil capacitiva ultraplana de 12" puede elevarse, bajarse e inclinarse suavemente mediante articulaciones esféricas para garantizar un uso ergonómicamente optimizado.
Amplia gama de mesas de ensayo y yunques prismáticos
La amplia gama de yunques de ensayo y prismas disponibles permite realizar ensayos de dureza incluso de elementos especialmente grandes o redondos, así como de piezas de ensayo con una superficie de ensayo irregular.
Control de 3 ejes totalmente automatizado
Platina XY totalmente automática y robusta con accionamiento de posicionamiento de alta precisión. Palanca de mando dinámica para controlar los 3 ejes (XYZ). Superficie de apoyo utilizable 200 x 180 mm.
Iluminación de la zona de trabajo
La iluminación uniforme de la zona de trabajo con LED brillantes permite el posicionamiento seguro de la pieza de ensayo. La iluminación de la zona de trabajo está diseñada para iluminar la zona de ensayo sin sombras que puedan molestar.
IoT - Internet de las Cosas La plataforma de acceso remoto a sus dispositivos
Todos los durómetros QATM con software QpixControl2 y QpixT2 se integran perfectamente con la plataforma IoT de Verder Scientific, ofreciendo funciones avanzadas y una conectividad perfecta.
- Supervisión en tiempo real: Supervise sus equipos desde cualquier lugar del mundo en tiempo real. Con este enfoque basado en datos, podrá tomar decisiones informadas con facilidad.
- Notificaciones en directo: Adelántese a los acontecimientos con alertas y actualizaciones inmediatas. Las notificaciones en tiempo real garantizan que esté informado en todo momento sobre el rendimiento de sus equipos, lo que permite un mantenimiento proactivo.
- Copias de seguridad sin esfuerzo: Simplifique la protección de sus datos con nuestra plataforma IoT: tanto si necesita hacer una copia de seguridad de un único dispositivo como de toda una flota, nuestra plataforma agiliza el proceso, minimizando el tiempo de inactividad y la pérdida de datos.
- Actualizaciones de software automáticas y gratuitas: ¡Despídase de las actualizaciones manuales! Verder Scientific IoT garantiza que sus máquinas estén siempre equipadas con el software más reciente, para un rendimiento y una fiabilidad óptimos.
Qpix T2 full screen mode Centrarse claramente en lo esencial
Modo de pantalla completa
Una visión clara de todas las funciones más importantes en una sola pantalla garantiza la facilidad de uso y, lo que es más importante, asegura que los resultados de las pruebas se prioricen claramente.
Capacidad multitáctil para un manejo ultrasencillo
Moderno manejo multitáctil para facilitar el zoom y la navegación por los menús.
Industria 4.0 Qconnect para futuros conectados
Qconnect es la interfaz del software Qpix Control 2 de QATM, que proporciona a los clientes una gama completa de conectividad entre dispositivos, desde la producción en serie, interfaces XML abiertas (bidireccionales) y soluciones plug-in previamente especificadas, como QDAS Plug-In+, hasta soluciones de conectividad específicas del cliente completamente implantadas por QATM. Tenemos una solución profesional para cada requisito de aplicación.
Ensayo de dureza perfecto - Consumibles por QATM
Los ensayos de dureza son más fiables, seguros y eficaces cuando se realizan con los ingredientes adecuados: conocimientos, cuidado y la elección correcta de los consumibles e instrumentos.
Macrodurómetros Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.
Macrodurómetro Qness 200 CS Datos técnicos
| Rango de fuerzas de ensayo | 0,5-187,5 kg (4,9-1839 N) |
|---|---|
| Posiciones de herramienta | 5 (cambiador de herramientas) |
| Software | Qpix T2 |
| Ajuste de altura | manual / husillo |
| Altura de ensayo | 250 mm |
| Profundidad de garganta | 238 mm |
| Mesa para ensayos | O 100 mm |
| Recorrido transversal | - |
| Peso máx. de la pieza de trabajo | "ilimitado" |
| Peso del dispositivo básico | 132 kg |
| Secuencia de ensayo | aplicación de la fuerza totalmente automatizada / electrónica |
| Sistema de cámara / transferencia de imágenes | estándar Ethernet Industrial de 5 MP |
| Sistema operativo / Unidad de disco duro | Windows 11 IoT / 128 GB SSD |
| Puertos | 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort |
| Lentes | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campo de visión (en función del equipamiento) | 0,113 x 0,084 mm (100x) a 4,24 x 3,18 mm (XLED2) |
| Opciones adicionales | Pedestal de diseño QATM, protección contra colisiones, láser en cruz, yunques para ensayos, prismas, conexiones de datos, lector de códigos de barras/códigos QR, etc. |
