Geschwindigkeit – Präzision – Kosteneffizienz
Bei der Entwicklung der Qness 200 Geräte wurde vor allem auf folgende Dinge geachtet: Maximale Leistung bei minimalem Aufwand.
Das bewährte Konzept mit fixem Prüfkopf, und beweglicher Spindel, sowie seine Kompaktheit geben dem Qness 200 CS seinen Namen, der präzisionsgefertigte Fünffach-Revolver seine Geschwindigkeit.
Mit einer Prüfhöhe von bis zu 250 mm und einer Ausladung von 238 mm ist der Qness 200 ideal geeignet für kleine bis mittlere Bauteile.
Produktvideo

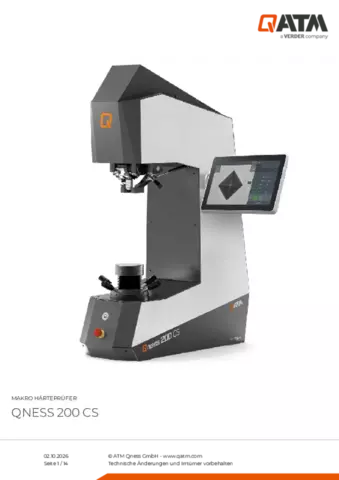

Makro Härteprüfer QNESS 200 CS
Prüfmethoden & Kraftbereich
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 10/100 | HBT (not acc. to standards) |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT (not acc. to standards) |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
Verfügbare Umwertungen: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Vollautomatischer Prüfablauf
mit elektrischer Lastaufbringung und geschlossenem Regelkreis
Verfügbare Umwertungen: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Entdecken Sie das Unsichtbare Härteprüfung mit KI perfektioniert
Makro Härteprüfer QNESS 200 CS Hochpräzise Ergebnisse in kürzester Zeit
Kompakte Bauweise - modernste Technologie
- Prüfkraftbereich von 0,5 bis 187,5 Kg
- Zwei Maschinenausführungen für jede Anwendung und Prüfaufgabe
- Direktes Tiefenmesssystem, Auflösung 0,05 μm
- Robuster, geschweißter Stahlrahmen und Abdeckungen aus Stahlblech
XLED Brinell-Auswerteobjektive
XLED Auflichtmodule revolutionieren die Auswertung von Brinelleindrücken: speziell bei weichen Brinelleindrücken könnten handelsübliche Objektive ungenaue Messergebnisse interpretieren. XLED Objektive garantieren durch direkte Belichtung präzise und wiederholbare Messergebnisse.
Made in Austria
Unerreicht in dieser Klasse – wir wissen wie wichtig eine hochwertige und langlebige Ausführung ist und garantieren für unsere Qness 200 CS / CSA+-Serie einzigartige Qualität – entwickelt und gebaut in Österreich.
Schwenkbarer Niederhalter
Lange Rüstzeiten für schwer zugängliche Prüfstellen sind hier kein Thema. Der Niederhalter kann manuell ein- bzw. ausge-schwenkt werden. Zusätzlich sind die Spannelemente leicht auswechselbar und können kundenspezifisch auf das Bauteil angepasst werden.
Ethernet Industrie Farbkameras
Hochwertige CMOS 5 Megapixel-Kameras definieren den heutigen Industriestandard. Im Vergleich zu anderen Kamerasystemen ist eine vielfach höhere Übertragungsstabilität möglich, zusätzlich können PC und Härteprüfgerät auch über größere Distanzen getrennt aufgebaut werden.
Optimiertes Prüfkopfdesign
Verschiedene Niederhalterelemente können abhängig von der Werkzeugbestückung konfiguriert werden. Optional schützt ein durchsichtiger Kollisionsschutz die Werkzeuge am Gerät vor Beschädigungen bei uneingeschränkter Einsicht in den Prüfraum.
Prüftisch Höhenverstellung
Höhenverstellung über eine spielfrei rollengelagerte Spindelführung. Massive und wartungsfreie Ausführung. Alle Geräte sind mit einer Plantischaufnahme mit Ø 25 mm ausgestattet (optional Adapter auf 3/4“ erhältlich) wodurch verschiedenste Plantische und Vorrichtungen verwendet werden können.
Eindringkörper Schnellwechselsystem
Beispiellos einfacher und werkzeugloser Prüfkörperwechsel mittels Eindringkörper-Schnellverschluss.
Schneller Prüfmethodenwechsel 5-fach Werkzeug-Wechsler
Universelle Anwendungen einfach abdecken: das durchdachte Werkzeugwechsler-Konzept mit horizontaler Drehachse vereint Platz für 5 Werkzeuge in einer einzigartig kompakten Bauweise. Dreiseitig geschlossene Niederhalterelemente sorgen für eine sichere Werkstückspannung nahe an der Prüfstelle, selbst bei kleinen Bauteilen.
Makro Härteprüfer QNESS 200 CS Schnell, leise und universell einsetzbar
Frei verstellbares Bediendisplay
Das ultraflache, kapazitive Touch-Display (12“) lässt sich über Kugelgelenke in Höhe, Tiefe und Neigung stufenlos verstellen – so wird ideale Ergonomie gewährleistet.
Verschiedene Prüf- und Plantische
Eine Vielzahl an erhältlichen Prüf- und Prismentischen ermöglicht eine Härteprüfung auch an besonders großen oder runden Proben sowie Prüfteilen mit schiefer Prüfoberfläche.
Vollautomatische 3-Achsen-Steuerung
Vollautomatischer und belastbarer XY-Schlitten mit hochpräzisem Positionierantrieb. Dynamischer Joystick zur Steuerung aller 3 Achsen (XYZ). Verfahrweg 220 bis 220 mm.
Prüfraumbeleuchtung
Die helle, gleichmäßige LED-Arbeitsraumbeleuchtung ermöglicht ein sicheres Positionieren des Prüfteils. Die Arbeitsraumbeleuchtung ist so konzipiert, dass die Prüfstelle ohne störende Schatten ausgeleuchtet wird.
IoT - Internet of things Die Plattform für den Fernzugriff auf Ihre Geräte
Alle QATM-Härteprüfer mit QpixControl2 und QpixT2-Software lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen und nahtlose Konnektivität.
- Überwachung in Echtzeit: Überwachen Sie Ihre Maschinen von jedem Ort der Welt in Echtzeit. Mit diesem datengesteuerten Ansatz sind sie in der Lage, mühelos fundierte Entscheidungen zu treffen.
- Live-Benachrichtigungen: Seien Sie mit sofortigen Benachrichtigungen und Aktualisierungen der Zeit voraus. Die Echtzeit-Benachrichtigungen sorgen dafür, dass Sie über die Leistung Ihrer Geräte jederzeit informiert sind, was zusätzlich zu einer proaktiven Wartung führt.
- Mühelose Backups: Mit unserer IoT-Plattform vereinfachen Sie Ihre Datensicherung: Ganz gleich, ob Sie ein einzelnes Gerät oder eine ganze Flotte sichern müssen, unsere Plattform rationalisiert den Prozess und minimiert Ausfallzeiten und Datenverluste.
- Automatische und kostenlose Software-Aktualisierungen: Verabschieden Sie sich von manuellen Updates! Verder Scientific IoT stellt sicher, dass Ihre Instrumente stets mit der neuesten Software ausgestattet sind, für optimale Leistung und Zuverlässigkeit.
Qpix t2 Vollbildmodus Lenkt den Blick auf das Wesentliche
Vollbildmodus
Die wichtigsten Funktionen aufgeräumt in einem Schirm - damit Bedienerfreundlichkeit und vor allem die Prüfergebnisse im Vordergrund stehen.
Multi-touch-fähig für einfachste Bedienung
Zeitgemäße Multi-Touch Bedienung für einfaches Zoomen und angenehme Navigation durch die Menüs.
Industrie 4.0 Qconnect für die intelligente Vernetzung von morgen
Qconnect ist die Schnittstelle in der QATM Qpix Control2 Software, die alle Anbindungsmöglichkeiten für unsere Kunden zusammenfasst: von der serienmäßigen, offenen XML-Schnittstelle (bi-direktional), über vorspezifizierte Plug-In-Lösungen wie beispielsweise dem QDAS Plug-In+, bis hin zu vollständig von QATM umgesetzten, kundenspezifischen Anbindungslösungen – wir finden für jeden Anwendungsfall eine professionelle Lösung.
Perfekte Härteprüfung - Verbrauchsmaterialien von QATM
Härteprüfung ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Makro Härteprüfer Konfigurieren Sie Ihren Härteprüfer passend zu Ihrer Anwendung
Mit dem QATM Configurator stellen Sie Ihren Härteprüfer einfach und gezielt nach Ihren individuellen Anforderungen zusammen. Wählen Sie die passende Gerätevariante, Ausstattung und das benötigte Zubehör und senden Sie Ihre Konfiguration direkt als unverbindliche Angebotsanfrage an QATM.
Ihre Vorteile auf einen Blick:
- Individuell konfigurieren: Gerät, Ausstattung und Zubehör passend zu Ihrer Anwendung auswählen
- Einfach & übersichtlich: Schritt für Schritt zur gewünschten Gerätekonfiguration
- Direkt anfragen: Konfiguration unkompliziert als kostenlose und unverbindliche Angebotsanfrage übermitteln
- Persönlich beraten lassen: QATM Experten unterstützen bei der Auswahl der passenden Lösung
Alternativ können Sie Ihre Anfrage auch direkt über unser Kontaktformular stellen.
Makro Härteprüfer Qness 200 CS Technische Daten
| Prüfkraftbereich | 0,5 - 187,5 kg (4,9 - 1839 N) |
|---|---|
| Werkzeugpositionen | 5 (Werkzeugwechlser) |
| Software | Qpix T2 |
| Höhenverstellung | manuell / Spindel |
| Testhöhe | 250 mm |
| Ausladung | 238 mm |
| Prüftisch | Ø 100 mm |
| Verfahrweg | - |
| Max. Werkstückgewicht | "uneingeschränkt" |
| Gewicht Grundgerät | 132 kg |
| Prüfablauf | vollautomatisch / elektronische Kraftaufbringung |
| Kamerasystem / Bildübertragung | 5 MP Ethernet Industriestandard |
| Betriebssystem / Festplatte | Windows 11 IoT / 128 GB SSD |
| Schnittstellen | 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort |
| Objektive | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Blickfelder (je nach Bestückung) | 0,113 x 0,084 mm (100x) bis 4,24 x 3,18 mm (XLED2) |
| Weitere Optionen | QATM Designer Sockel, Kollisionsschutz, Kreuzlaser, Prüftische, Prismen, Datenanbindungen, Barcode/QR-Code Reader etc. |
