Velocità - precisione - efficienza nei costi
Durante lo sviluppo delle unità Qness 200 è stata prestata particolare attenzione ai seguenti aspetti: Massime prestazioni con il minimo sforzo.
Il concetto collaudato di testa di prova fissa e mandrino mobile e la sua compattezza danno il nome al Qness 200 CS e la velocità alla torretta di precisione a cinque ripiani.
Con un'altezza di prova fino a 250 mm e una sporgenza di 238 mm, il Qness 200 è ideale per i pezzi di piccole e medie dimensioni.
Video di prodotto
Durometro Macro QNESS 200 CS
Test methods and force application
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 10/100 | HBT (not acc. to standards) |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 100 | HVT (not acc. to standards) |
| Plastics |
|---|
DIN EN ISO 2039
| 49.03 N | 132.9 N | 357.9 N | 961 N |
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Ciclo di prova completamente automatizzato
Applicazione elettronica della forza e controllo ad anello chiuso
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Scoprire l'invisibile Test di durezza perfezionati con l'intelligenza artificiale

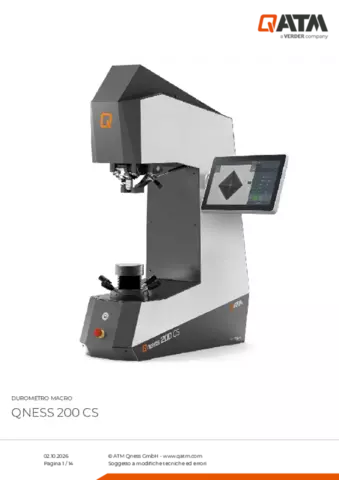

Durometro Macro QNESS 200 CS Risultati altamente accurati in un tempo ultra-breve
Design compatto - Ultima tecnologia
- La forza di prova varia da 0,5 kg a 187,5 kg
- Due versioni di macchine per soddisfare tutte le applicazioni e le dimensioni dei campioni
- Sistema di misurazione diretta della profondità con risoluzione di 0,05 μm
- Robusto telaio in acciaio saldato e coperture in lamiera d'acciaio
Lenti di valutazione Xled Brinell
I moduli di illuminazione XLED rivoluzionano l'analisi delle impronte Brinell. A causa della bordatura delle lenti disponibili in commercio, le dentellature Brinell morbide in particolare possono essere soggette a risultati di misura imprecisi. Al contrario, le lenti XLED garantiscono misure precise e ripetibili, indipendentemente dal tipo di materiale e dalla durezza, grazie all'illuminazione diretta e all'ampia estensione.
Prodotto in Austria
Impareggiabile nella sua categoria! Sappiamo quanto possa essere importante un dispositivo di qualità superiore che dura nel tempo e garantiamo un'eccellente qualità della nostra serie Qness 200 CS ECO. Sviluppato e prodotto in Austria!
Supporto girevole per piumino
Nessun lungo cambio di utensile per posizioni di prova inaccessibili. Il portautensili può essere ruotato all'interno e all'esterno mediante un'azione manuale. Inoltre, gli elementi di fissaggio possono essere cambiati facilmente e adattati al componente del cliente.
Telecamera industriale a colori Ethernet
Le telecamere CMOS da 5 megapixel di alta qualità definiscono lo standard industriale odierno. Rispetto ad altri sistemi di telecamere, è possibile ottenere una stabilità di trasmissione molto più elevata. Inoltre, il PC e il durometro possono essere impostati separatamente anche a distanze maggiori.
DESIGN OTTIMIZZATO DELLA TESTA DI PROVA
È possibile configurare una serie di elementi di bloccaggio e di tenuta per soddisfare i requisiti degli utensili. La protezione anticollisione trasparente opzionale può proteggere gli strumenti sul dispositivo da eventuali danni, garantendo al contempo una visione illimitata dell'interno della cella di prova.
Regolazione dell'altezza del tavolo di prova
Regolazione dell'altezza tramite una guida a rulli stabile e ultraprecisa. Struttura solida e senza manutenzione. Tutti i dispositivi sono disponibili con un attacco per tavolo da Ø 25 mm (è disponibile un adattatore opzionale da ¾") che facilita l'uso di un'ampia gamma di tavoli e dispositivi di prova.
SISTEMA DI CAMBIO RAPIDO DEL PENETRATORE
Cambio del penetratore estremamente semplice e senza attrezzi grazie al meccanismo di rilascio rapido del penetratore;
Cambio di metodo di prova più rapido Cambio utensile a 5 posizioni
Copre semplicemente applicazioni universali: il concept con asse rotante orizzontale combina lo spazio per 5 utensili in un design unico e compatto. Gli elementi chiusi su tre lati assicurano un bloccaggio sicuro del pezzo vicino al punto di prova, anche con componenti di piccole dimensioni.
Durometro Macro QNESS 200 CS Veloce, silenzioso e di impiego universale
Display operativo liberamente regolabile
Il display touch capacitivo ultrapiatto da 12" può essere sollevato, abbassato e inclinato in modo agevole tramite snodi sferici per un utilizzo ergonomico e ottimizzato.
Ampia gamma di tavoli di prova e incudini a prisma
L'ampia gamma di incudini e prismi disponibili consente di eseguire prove di durezza su oggetti insolitamente grandi o sferici e su oggetti con superficie di prova non uniforme.
Controllo a 3 assi completamente automatico
Slitta XY completamente automatica e robusta con azionamento di posizionamento ad alta precisione. Joystick dinamico per il controllo di tutti e 3 gli assi (XYZ). Superficie di appoggio utilizzabile 200 x 180 mm.
Illuminazione dell'area di lavoro
L'illuminazione brillante e uniforme dell'area di lavoro a LED consente di posizionare in modo sicuro il pezzo da testare. L'illuminazione dell'area di lavoro è progettata per illuminare lo spazio di prova senza creare ombre fastidiose.
IoT - Internet of things The platform for remote access to your devices
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
- Real-time Monitoring: Monitor your machinery in real time, from anywhere in the world. This data-driven approach empowers you to make informed decisions with ease.
- Live Notifications: Be ahead of the curve with immediate alerts and updates. Real-time notifications ensure you stay informed about your equipment's performance, leading to proactive maintenance.
- Effortless Backup: Simplify your data protection. Whether you need to back up a single device or an entire fleet, our platform streamlines the process, minimizing downtime and data loss.
- Automatic & Free Software Updates: Bid farewell to manual updates! Verder Scientific IoT ensures your customers' machines are consistently equipped with the latest software, optimizing performance and reliability.
Qpix T2 con modalità full screen Chiara focalizzazione sugli elementi essenziali
Modalità Full Screen
A clear overview of all the most important functions on one screen guarantees user-friendliness and, most importantly, ensures test results are clearly prioritized.
Multi-touch capacity for ultra-simple operation
Moderno funzionamento multi-touch per un semplice zoom e una facile navigazione nel menu.
Industria 4.0 Qconnect per un domani connesso
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.
Prova di durezza perfetta - Consumabili di QATM
Le prove di durezza sono più affidabili, sicure ed efficienti quando vengono eseguite con gli ingredienti giusti: conoscenza, attenzione e la giusta scelta di consumabili e strumenti.
Durometri Macro Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.
Durometro Macro Qness 200 CS Dati tecnici
| Gamma di forza di prova | 0,5 - 187,5 kg (4,9 - 1839 N) |
|---|---|
| Posizioni dell'utensile | 5 (cambio utensili) |
| Software | Qpix T2 |
| Regolazione dell'altezza | manuale / mandrino |
| Altezza di prova | 250 mm |
| Profondità della gola | 238 mm |
| Tavolo di prova | Ø 100 mm |
| Percorso di traslazione | - |
| Peso massimo del pezzo | illimitato |
| Peso del dispositivo di base | 132 kg |
| Sequenza di prova | completamente automatico / applicazione elettronica della forza |
| Sistema di telecamere / Trasferimento di immagini | Standard industriale Ethernet da 5 MP |
| Sistema operativo / Disco rigido | Windows 11 IoT / SSD da 128 GB |
| Porte | 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort |
| Obiettivi | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campo visivo (secondo l'apparecchiatura) | 0,113 x 0,084 mm (100x) a 4,24 x 3,18 mm (XLED2) |
| Opzioni aggiuntive | Piedistallo del progettista QATM, protezione contro le collisioni, laser a croce, incudini di prova, prismi, connessioni dati, lettore di codici a barre / codici QR ecc. |
