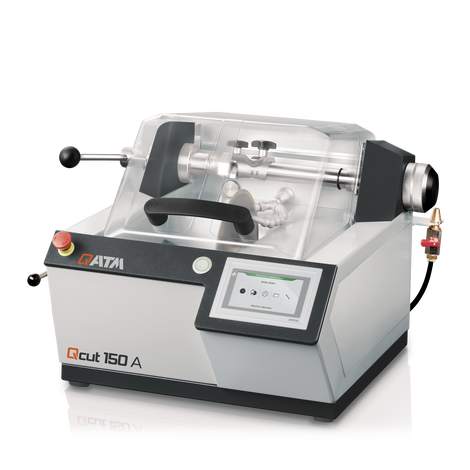

La Qcut 150 A est une machine de tronçonnage de précision flexible qui s'utilise avec des disques de tronçonnage d'un diamètre maximal de 203 mm/8".
La tronçonneuse compacte dispose d'une avance automatique et offre en outre la possibilité d'effectuer des coupes de tronçonnage manuellement à l'aide d'un levier manuel. Le bras de serrage disponible en option avec capteur de force intégré permet un tronçonnage avec une déformation particulièrement faible grâce à une avance précise et régulée par la force.
Avantages Produit
- Jusqu'à 5 modes différents : manuel, avance automatique, avance avec force contrôlée, mode abrasion boisseau, découpe sur table (selon la configuration de la machine)
- Table croisée manuelle
- Fonction de coupe par zone
- 4 systèmes de refroidissement différents disponibles
- Système de dressage
- Logiciel QATM intuitif avec base de données intégrée
Cet instrument est idéal pour les applications en géologie et en minéralogie.
Machine de tronçonnage de précision Qcut 150 A Caractéristiques

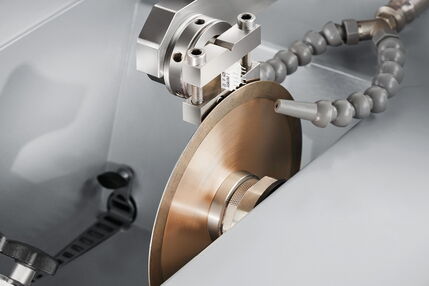

Coupe avec force contrôlée
- Le capteur de force intégré dans le bras de serrage régule précisément l'avance en fonction de la force de tronçonnage définie
- Force de tronçonnage constante tout au long du processus pour un tronçonnage propre, même des pièces à bords trempés et des matériaux composites

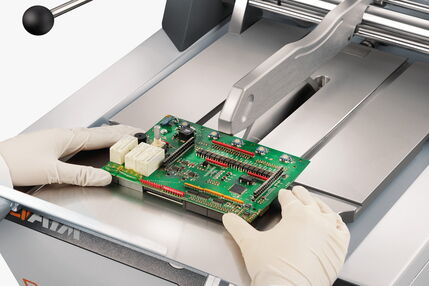

Table de découpe
- Support de table montable sans outils
- Tronçonnage rapide et manuel de grands échantillons, de PCB ou de matériaux en plaques

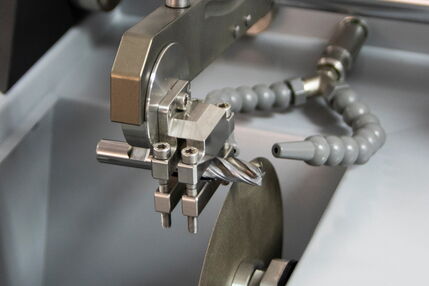

NOUVEAU: Coupe par zone
- Réglage individuel de l'avance ou de la force de tronçonnage pour les différentes parties de l'échantillon
- Réduction de la déformation du matériau et de l'échauffement
- Processus de tronçonnage accéléré

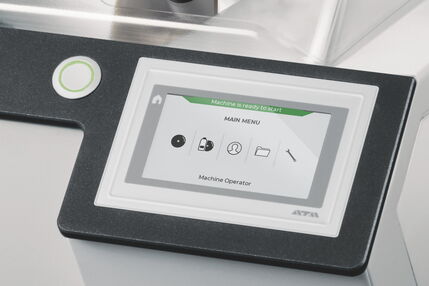

Tous les paramètres en un coup d'œil
- Aperçu de tous les paramètres
- Logiciel intuitif avec interface moderne Représentation de tous les paramètres de tronçonnage importants
- Enregistrement étendu des programmes et contrôle du compte d'utilisateur

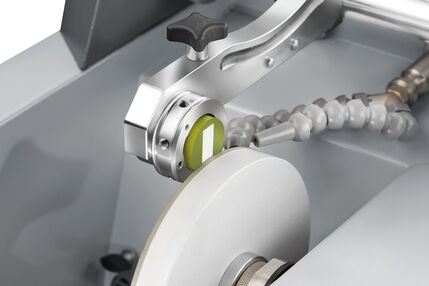

Mode abrasion boisseau
- Préparation de la cible : en mode de prépolissage, il est possible de prépolir les échantillons de manière ciblée, manuellement ou semi-automatiquement, à l'aide d'une meule boisseau
- Idéal pour les coupes fines et la microélectronique

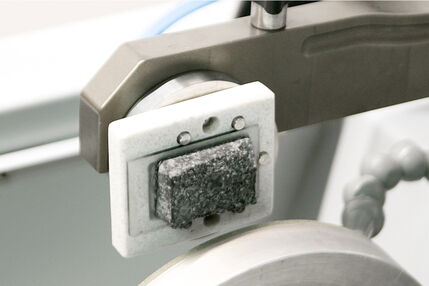

Unité de serrage à vide
- Les supports en verre pour les coupes fines peuvent être fixés facilement et sans risque de glissement
Réduit les processus de prépolissage ultérieurs
L'utilisation de l'axe de rotation adaptatif permet d'obtenir une coupe encore plus régulière et de réduire le risque de déviation du disque de tronçonnage. Cela permet de réduire les efforts lors du prépolissage ultérieur à faces planes et parallèles de l'échantillon.

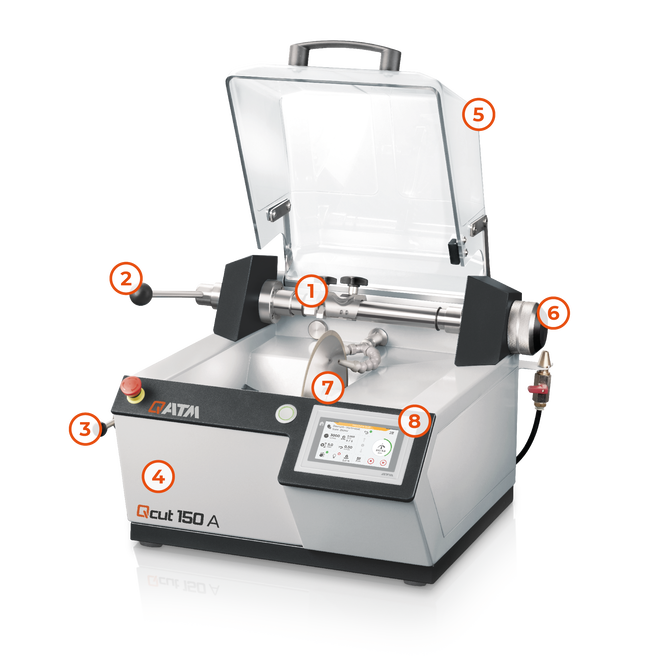

Machine de tronçonnage de précision Qcut 150 A La supériorité dans le détail
1. Bras de serrage
- Système de serrage rapide sans outil pour la prise de : Eléments de serrage de précision Dispositif de rotation Unité de serrage à vide
- Taille maximale de l'échantillon : Ø 40 mm 40 mm
2. Axe Y
- Approche manuelle ou automatique
- Course de déplacement : 120 mm
- Avance : 0,01-20 mm/s (automatique)
- Force de coupe à réglage variable : 0-10 N (en option)
3. Dispositif de retrait
- Pour affûter les disques diamantés de tronçonnage et de meulage
- Manipulable manuellement de l'extérieur
4. Corps de machine robuste
- Boîtier en acier inoxydable stable et résistant à la corrosion
- Revêtement par poudre, ce qui facilite en outre le nettoyage
5. Couvercle transparent
- Couvercle pivotant avec accès libre à l'espace de tronçonnage
- Interrupteur de sécurité intégré
6. Axe Z
- Approche transversale manuelle
- Course de déplacement : 25 mm
- Affichage de la position sur l'écran
- Précision de positionnement : 0,005 mm
7. Entraînement de la meule de tronçonnage
- Taille de la meule de tronçonnage : Ø 75-203 mm / 8
- Puissance d'entraînement : 0,37 kW (S1)
8. Panneau de commande ergonomique
- Écran tactile industriel de 4,3 pouces
- Affichage de tous les paramètres du programme
- Enregistrement de jusqu'à 200 méthodes de tronçonnage définies par l'utilisateur
- Contrôle de compte d'utilisateur
Rapides, performants, flexibles - les dispositifs de serrage de Qtools
Nos dispositifs de serrage innovants permettent de serrer les pièces de manière sûre et précise afin de garantir des processus de tronçonnage et de prépolissage exacts. Qtools propose une large gamme de dispositifs de serrage différents, conçus pour une multitude d'applications et de pièces de tailles différentes.
Vaste gamme d'outils de serrage
En utilisant un dispositif de serrage approprié parmi les nombreux accessoires, il est possible de serrer aisément dans la machine de tronçonnage des échantillons enrobés ou non jusqu'à une taille de Ø 40 mm
Accessoire optimal pour Qcut 150 A et 200 A Systèmes de refroidissement
Lors du tronçonnage, un refroidissement optimal est indispensable. Un fort dégagement de chaleur pendant le processus de tronçonnage endommage l'échantillon et augmente l'usure de la meule de tronçonnage. L'agent de refroidissement et de protection contre la corrosion dissipe la chaleur et élimine en même temps les copeaux de la zone de tron+D89onnage

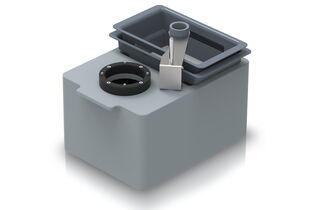

Réservoir de refroidissement à circulation de 15L
- Système portable avec cartouche filtrante et couvercle
- Faible encombrement requis
- Facile à intégrer dans le mobilier de laboratoire existant
- Système à deux chambres pour la filtration

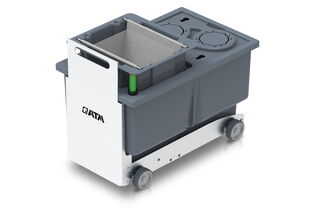

Réfrigérateur à circulation de 45L (mobile)
- Unité mobile avec tamis d'entrée, sac filtrant et trop-plein
- Possibilité de rangement sous une table de laboratoire ou une armoire de plain-pied
- Extensible avec un module de pompe en option pour le rinçage de la chambre de tronçonnage
- Système à deux chambres pour la filtration avec vanne de séparation amovible

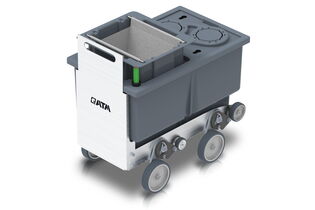

Réservoir de refroidissement à circulation de 45L (laboratoire système)
- Unité mobile avec mécanisme d'insertion
- S'intègre facilement dans les armoires de laboratoire QATM et les armoires avec fond inférieur
- Extensible avec un module de pompe en option pour le rinçage de la chambre de tronçonnage
- Tamis d'entrée, sac filtrant et trop-plein
- Système à deux chambres pour la filtration avec vanne de séparation amovible

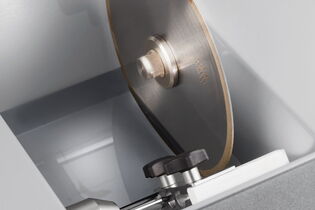

Refroidissement par immersion de la meule à tronçonner
- Équipement pour sceller et remplir la chambre de coupe avec du liquide de refroidissement
- Avec tuyau d'évacuation et vanne d'arrêt pour une vidange facile
- Échantillonneur
Une coupe parfaite - les consommables de Qprep
Le tronçonnage est plus fiable, plus sûr et plus efficace lorsqu'il est effectué avec les bons ingrédients : Connaissance, soin et bon choix des consommables et des instruments.
Machine de tronçonnage de précision Qcut 150 A Caractéristiques techniques
| Disque de découpe | Ø 75 - 203 mm/8" |
|---|---|
| Vitesse réglable | 150 - 3000 tr/min |
| Capacité Max de coupe | Ø 40 mm |
| Diamètre de l’arbre | Ø 12,7 mm |
| Force de découpe variable et réglable | 0 - 10 N |
| Vitesse | 0,01 - 20 mm/s (automatique) |
| Y-axe (mouvement vertical) | 120 mm (manuel /automatique) |
| Axe Z manuel (coupe parallèle) | 25 mm (manuel) |
| Puissance d'entraînement | 0,37 kW (S1) |
| Puissance de connexion | 0,75 kVA |

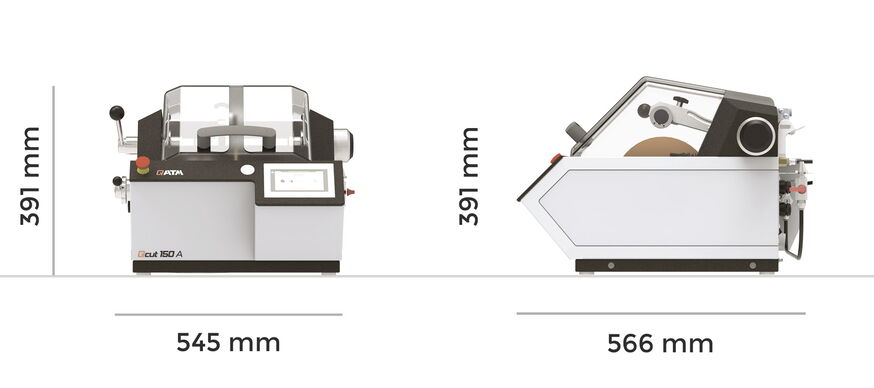

| L x H x P | 545 x 391 x 566 mm |
| Poids | ~ 45 kg (dépend de la machine) |
