La Qcut 150 A è una troncatrice di precisione flessibile che viene utilizzata con dischi da taglio fino a un diametro di 203 mm/8”.
Il modello compatto da banco esegue tagli automatici e manuali tramite una leva ergonomica. Il braccio porta-campione opzionale, dotato di sensore di forza integrato, garantisce tagli a bassa deformazione grazie all’avanzamento controllato con precisione in base alla forza applicata.
Vantaggi prodotto
- Fino a 5 diverse modalità: manuale, avanzamento automatico, avanzamento controllato dalla forza, modalità rettifica, taglio con attacco tavola (a seconda della configurazione dello strumento)
- Avanzamento incrociato manuale
- Funzione di taglio a zone
- 4 diversi sistemi di raffreddamento disponibili
- Dispositivo di ravvivatura
- Software QATM intuitivo con database integrato
Questo strumento è ideale per applicazioni di geologia e mineralogia.
Troncatrice di precisione Qcut 150 A Caratteristiche
Taglio a forza controllata
- Il sensore di forza integrato nel braccio porta-campione regola con precisione l’avanzamento in base alla forza di taglio impostata.
- Forza di taglio costante durante tutto il processo, per garantire un taglio pulito anche su componenti con bordi temprati e materiali compositi.
Tavola per il taglio manuale
- l piano di lavoro può essere montato senza l’ausilio di utensili
- Taglio rapido e manuale di campioni di grandi dimensioni, circuiti stampati (PCB) o materiali in lastre
Novità: Taglio a zona
- Regolazione individuale della velocità di avanzamento o della forza di taglio per singole sezioni del campione
- Ridotta deformazione del materiale e minore riscaldamento
- Processo di taglio accelerato
Visualizzazione immediata di tutti i parametri
- Touchscreen industriale robusto da 4,3"
- Software intuitivo con interfaccia moderna che visualizza tutti i principali parametri di taglio
- Ampia capacità di memorizzazione dei programmi e gestione degli account utente
Spianatura con mola a tazza diamantate
- Preparazione mirata: In modalità di levigatura, i campioni possono essere lavorati manualmente o in modo semi-automatico utilizzando una mola a tazza.
- Ideale per sezioni sottili e applicazioni in microelettronica
Unità di bloccaggio a vuoto
- I vetrini per sezioni sottili possono essere fissati facilmente e in modo stabile, senza rischio di slittamento
Riduce i processi di prelevigatura successivi
L'uso dell'asse di rotazione adattativo porta a un modello di taglio ancora più uniforme e riduce il rischio di scorrimento della mola di taglio. Ciò riduce lo sforzo necessario per la successiva levigatura piano-parallela del campione.
Troncatrice di precisione Qcut 150 A Superiore attenzione ai dettagli
1. Braccio portacampione
- Sistema di bloccaggio rapido senza utensili per il montaggio di:
- Dispositivi di bloccaggio di precisione
- Dispositivo di rotazione
- Unità di bloccaggio a vuoto
- Dimensione massima del campione: Ø 40 mm
2. Asse Y
- Avanzamento manuale o automatico
- Longitudinale: 120 mm
- Velocità di avanzamento: 0,01–20 mm/s (automatica)
- Forza di taglio regolabile: 0–10 N (opzionale)
3. Dispositivo di ravvivatura
- Per l’affilatura di dischi diamantati da taglio e da rettifica
- Può essere azionato manualmente dall’esterno
4. Struttura robusta
- Cassa in acciaio inox robusta e resistente alla corrosione
- Verniciata a polvere per una pulizia facilitata
5. Coperchio trasparente
- Coperchio orientabile con libero accesso alla camera di taglio
- Interruttore di sicurezza integrato
6. Asse Z
- Avanzamento trasversale manuale
- Longitudinale: 25 mm
- Posizione visualizzata sul display
- Precisione di posizionamento: 0,005 mm
7. Azionamento disco da taglio
- Dimensione disco da taglio: Ø 75–203 mm / 8"
- Potenza motrice: 0,37 kW (S1)
8. Pannello di controllo ergonomico
- Touchscreen industriale da 4,3"
- Interfaccia intuitiva con visualizzazione dei dati di processo
- Memorizzazione fino a 200 metodi di taglio personalizzati
- Gestione account utente
Veloci, potenti e flessibili - Dispositivi di serraggio di Qtools
I nostri innovativi dispositivi di serraggio servono a bloccare i pezzi in modo sicuro e preciso per garantire processi di taglio e sezionamento precisi. Esiste un'ampia gamma di dispositivi di serraggio sviluppati per specifiche applicazioni e dimensioni.
Ampia gamma di accessori di bloccaggio
Grazie a un apposito utensile di bloccaggio, selezionabile dalla vasta gamma di accessori disponibili, è possibile fissare in modo semplice e sicuro campioni inglobati o non inglobati fino a Ø 40 mm.
Accessori ottimali per Qcut 150 A e 200 A Sistemi di raffreddamento
Un raffreddamento ottimale è fondamentale durante il sezionamento. Un’eccessiva generazione di calore nel processo di taglio danneggia il campione e aumenta l’usura del disco da taglio. L’agente di raffreddamento e protezione dalla corrosione dissipa il calore e rimuove contemporaneamente i trucioli dalla camera di taglio.
Sistema di raffreddamento a ricircolo da 15 L
- Sistema portatile con cartuccia filtrante e coperchio
- Ingombro ridotto
- Facile da integrare in laboratori esistenti
- Sistema a due camere per la filtrazione
Sistema di raffreddamento a ricircolo da 45 L (mobile)
- Unità mobile con filtro di aspirazione, sacco filtrante e troppopieno
- Può essere posizionato sotto un banco da laboratorio o un armadio
- Espandibile con modulo pompa opzionale per il lavaggio della camera di taglio
- Sistema a due camere per la filtrazione con paratia di separazione rimovibile
Sistema di raffreddamento a ricircolo da 45 L (per System Lab)
- Unità mobile con meccanismo retrattile
- Può essere facilmente integrato nei mobili da laboratorio QATM e negli armadi con ripiani inferiori
- Espandibile con modulo pompa opzionale per il lavaggio della camera di taglio
- Filtro di aspirazione, sacco filtrante e troppopieno
- Sistema a due camere per la filtrazione con paratia di separazione rimovibile
Cut-off wheel immersion cooling
- Equipment to seal and fill cutting chamber with coolant
- Incl. drain hose and shut-off valve for easy emptying
- Sample collector
Taglio perfetto - Materiali di consumo di Qprep
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
Troncatrice di precisione Qcut 150 A Dati tecnici
| Disco di taglio | Ø 75 - 203 mm/8" |
|---|---|
| Velocità regolabile | 150 - 3000 rpm |
| Capacità di taglio max. | Ø 40 mm |
| Dimensioni mandrino | Ø 12,7 mm |
| Forza di taglio regolabile e variabile | 0 - 10 N |
| Azionamento | 0,01 - 20 mm/s (automatico) |
| Asse-Y (movimento verticale) | 120 mm (manuale /automatico) |
| Asse Z manuale (taglio parallelo) | 25 mm (manuale) |
| Potenza del motore | 0.37 kW (S1) |
| Alimentazione | 0.75 KVA |

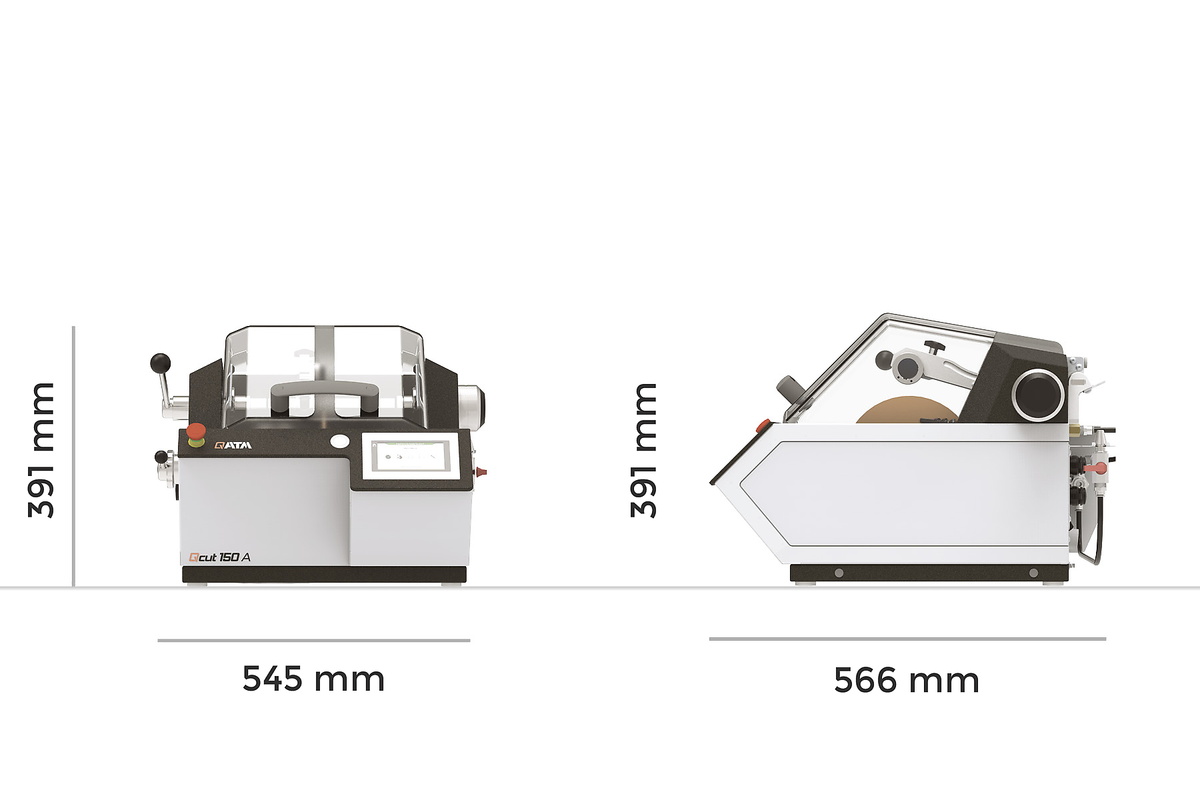

| W x H x D | 545 x 391 x 566 mm |
| Peso | ~ 45 kg (a seconda dello strumento) |
