Robust in use. Simple to handle
La Qpol M1 e M2 Sono macchine manuali per levigatura e lucidatura, a singola o doppia ruota, per laboratori di metallografia, compatibili con ruote di lavoro da Ø 200, 250 e 300 mm. L’azionamento potente con controllo della velocità consente la lavorazione di un’ampia gamma di materiali. Il dispositivo, robusto e dotato di tecnologia di alta qualità, garantisce un funzionamento estremamente fluido e risultati di preparazione eccellenti.
Vantaggi prodotto
- Facile da utilizzare: Il pannello touch integrato in modo ergonomico visualizza chiaramente tutti i parametri di processo, oltre a pratiche funzioni per la preparazione manuale, modificabili facilmente in qualsiasi momento.
- Risultati riproducibili: Il timer regolabile e la visualizzazione della coppia, che consentono di monitorare la pressione di contatto in tempo reale, permettono operazioni manuali comode e altamente riproducibili.
- Processi automatizzati: Il dispositivo robusto può essere abbinato al sistema di dosaggio automatico Qdoser GO, consentendo la lucidatura dei campioni a due mani con dosaggio ottimale della sospensione diamantata.
Levigatrici e Pulitrici Metallografiche Qpol M1 / M2 Caratteristiche
Robusto e affidabile.
Struttura della macchina realizzata in alluminio saldato, robusta, con verniciatura a polvere di alta qualità e lunga durata.
- Funzionamento estremamente fluido grazie a un design a basse vibrazioni.
- Azionamento potente a velocità controllata, con prestazioni ottimali, adatto anche a campioni di grandi dimensioni.
- La vasca in plastica resistente agli urti garantisce un’elevata durata, resistenza alla corrosione e facilità di pulizia.
Sistema di pulizia semplice.
Design a disco singolo: rimozione semplice di tutti i componenti e facile accesso.
- L’anello paraspruzzi e la ruota di lavoro possono essere rimossi con minimo sforzo, riducendo i tempi di preparazione e pulizia.
- L’inserto della vasca (rivestimento in plastica) è facilmente sostituibile e semplice da pulire, per rimuovere abrasioni e residui della sospensione.
Rubinetto robusto estraibile.
Pulizia facile e accurata dell’area di lavoro e del vassoio di levigatura.
- Funzione Cleaning Boost: rimuove il liquido residuo dai supporti di levigatura/lucidatura (asciuga a 750 rpm in 3 secondi).
- La valvola dell’acqua si attiva automaticamente all’inizio e alla fine del processo di preparazione.
- Rubinetto robusto con prolunga flessibile.
Anello paraspruzzi dal design ergonomico.
Design intuitivo e possibilità di sostituire rapidamente i materiali di consumo.
- L’anello paraspruzzi dal design ergonomico riduce significativamente gli schizzi e può essere utilizzato come comodo appoggio per la mano durante lavorazioni prolungate.
- Le scanalature di presa consentono la sostituzione dei supporti di levigatura/lucidatura anche con l’anello in posizione.
Sicurezza operativa.
Elevata sicurezza operativa grazie a un’ampia area della vasca e a un anello paraspruzzi montato flottante.
- Il ridotto spazio tra l’anello paraspruzzi e la ruota di lavoro garantisce un utilizzo sicuro.
- La pressione del pulsante di emergenza arresta immediatamente tutte le parti in movimento.
Option: Qdoser sistemi di dosaggio
Può essere dotato, su richiesta, di sistemi di dosaggio semiautomatici o controllati da software, per garantire un’elevata flessibilità di processo.
- Qdoser GO: Sistema di dosaggio completamente automatico e controllato da software, dotato di 4 flaconi dosatori facilmente rimovibili e ricaricabili per risultati riproducibili (funzione di agitazione magnetica disponibile come optional)
- Qdoser ONE: Dropper bottle for easy and continuous dosing
Levigatrici e Pulitrici Metallografiche Qpol M1 / M2 Vivi l’esperienza del modello 3D nel mondo reale!
Tutto sotto controllo. Intuitivo e facile da usare.
Touchscreen industriale da 7 pollici integrato in modo ergonomico, con software utente QATM.
- Struttura del menu intuitiva e configurazione semplice.
- Indicatore di avanzamento della procedura tramite barra di stato e segnale acustico al termine del processo di levigatura/lucidatura.
- Timer integrato e visualizzazione diretta della coppia/pressione di contatto per un’elevata riproducibilità.
Levigatrici e Pulitrici Metallografiche Qpol M1 / M2 Superiore attenzione ai dettagli
1. Piatti di lavoro: Ø 200/250/300 mm
- Design a disco singolo per una sostituzione semplice del disco.
2. Secondo disco di taglio opzionale.
- Riduzione dei tempi di configurazione tra le fasi.
3. Funzionamento semplice con un solo pulsante.
- Pulsante di avvio in acciaio inox, resistente, per l’avvio e l’arresto diretto della macchina.
4. Impostazioni dei parametri chiare.
- Metodi collaudati in un nuovo design. "
5. Anello paraspruzzi ergonomico.
- Previene gli schizzi e offre un comodo appoggio ergonomico per la mano.
6. Valvola dell’acqua automatica.
- L’acqua può essere attivata automaticamente all’inizio e alla fine del processo.
7. Sistema di dosaggio opzionale.
- Consente la lucidatura a due mani e garantisce un’applicazione ottimale.
Elevata flessibilità di processo Sistemi di dosaggio Qdoser
Il sistema di dosaggio Qdoser, completamente automatico e controllato via software, accelera i processi di levigatura e lucidatura nel laboratorio di materialografia ed è compatibile con i dispositivi delle serie Qpol M, GO e PLUS. Quattro flaconi in vetro da 500 ml con tappo a vite possono essere riempiti con sospensioni diamantate QPREP, lubrificanti QPREP (lubrificanti per diamante) e/o sospensioni per lucidatura fine QPREP tramite un’apertura separata nel coperchio. Le bottiglie di stoccaggio delle sospensioni sono facilmente rimovibili, facilitandone la pulizia. Una funzione di controlavaggio mantiene puliti i tubi di collegamento.
Riempimento e dosaggio ottimizzati
Le bottiglie di stoccaggio delle sospensioni possono essere rimosse in qualsiasi momento e ricaricate in modo ottimizzato per l’applicazione, ad esempio con:
- Qdoser GO: 4 sospensioni diamantate Dia-COMPLETE
Option: Agitatore magnetico
È disponibile come optional un agitatore magnetico per la miscelazione degli agenti di lucidatura, al fine di ottenere risultati di preparazione eccellenti
- L’agitatore magnetico integrato impedisce la sedimentazione della sospensione
- Distribuzione ottimale delle particelle di lucidatura grazie alla miscelazione automatica delle sospensioni
Dosaggio
Elevata flessibilità e facilità d’uso grazie alla semplice erogazione degli agenti di lucidatura
- Dosaggio completamente automatico e controllato via software tramite il touchscreen industriale delle macchine Qpol
- L’intervallo di dosaggio può essere regolato secondo necessità
Qdoser ONE
Flacone contagocce per un dosaggio semplice e continuo
- Facile da utilizzare: i flaconi standard QATM di sospensioni e lubrificanti possono essere avvitati rapidamente e senza difficoltà al dosatore
- Portata di dosaggio regolabile in continuo: la portata può essere regolata con precisione tramite una vite di regolazione
- Può essere utilizzato con supporto oppure montato sulla testa di lucidatura
Lecigatura e Lucidatura Perfette – i Consumabili di QATM
La levigatura e la lucidatura risultano più affidabili, sicure ed efficienti quando vengono eseguite con i giusti elementi: competenza, attenzione e una scelta appropriata deii materiali di consumo e strumenti.

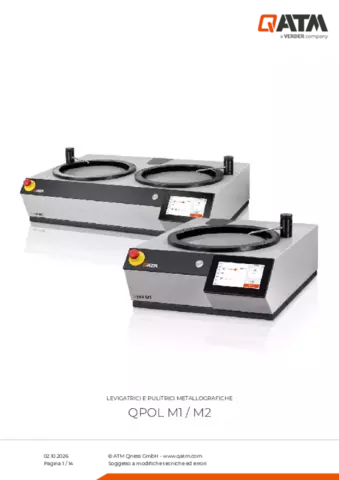

Levigatrici e Pulitrici Metallografiche Qpol M1 / M1 Dati tecnici
Levigatrici e Pulitrici Metallografiche Qpol M1
| Unità a ruota singola | |
|---|---|
| Piatti di lavoro | Ø 200/250/300 mm |
| Diametro interno della vasca | Ø 350 mm |
| Porta Campioni | - |
| Numero di campioni | - |
| Forza di contatto | manualmente |
| Velocità (levigatrice) | 30 - 600 giri/min, a variazione continua |
| Velocità di rotazione (testa di levigatura) | - |
| Allacciamento acqua | 1x alimentazione acqua fresca G ½", max. 6 bar |
| Dosatore | Qdoser GO, Qdoser ONE |
| Temperatura ambiente | 10 - 40 °C |
| Potenza Motore | Ruota di lavoro: 0,75 kW (S1) / 1,1 kW (S3) |
| Potenza installata | 1.4 kVA |
| Alimentazione | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Interfacce | USB |
| B x H x T | 511 x 293 x 756 mm |
| Peso (a seconda dell'attrezzatura) | ~ 40 kg |
Levigatrici e Pulitrici Metallografiche Qpol M2
| Unità con ruote gemelle | |
|---|---|
| Piatti di lavoro | Ø 200/250/300 mm |
| Diametro interno della vasca | Ø 350 mm |
| Porta Campioni | - |
| Numero di campioni | - |
| Forza di contatto | manualmente |
| Velocità (levigatrice) | 30 - 600 giri/min, a variazione continua |
| Velocità di rotazione (testa di levigatura) | - |
| Allacciamento acqua | 1x alimentazione acqua fresca G ½", max. 6 bar |
| Dosatore | Qdoser GO, Qdoser ONE |
| Temperatura ambiente | 10 - 40 °C |
| Potenza Motore | Ruota di lavoro: 0,75 kW (S1) / 1,1 kW (S3) |
| Potenza installata | 1.4 kVA |
| Alimentazione | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Interfacce | USB |
| B x H x T | 901 x 293 x 749 mm |
| Peso (a seconda dell'attrezzatura) | ~ 60 kg |
