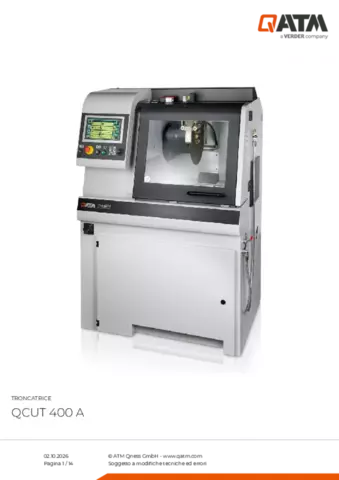

Troncatrice Qcut 400 A

La troncatrice compatta di grandi dimensioni Qcut 400 A offre un’elevata capacità di taglio in uno spazio minimo. Le sue funzioni automatiche di avanzamento e taglio trasversale garantiscono tagli precisi e a basso contatto.

• Design compatto: consente tagli ampi e potenti in spazi ridotti
• Miglior rapporto qualità-prezzo: elevate prestazioni di taglio a un prezzo competitivo
• Processo multiposizione (MPP): posizionamento simultaneo e taglio automatico di diversi componenti sul piano macchina.

Troncatrice Qcut 400 A Caratteristiche

Piano macchina in acciaio inox

• L’ampio piano macchina consente lavorazioni precise anche con carichi elevati.
• T-slot integrate per il sistema di serraggio Easy, che consentono un rapido montaggio degli strumenti di serraggio.
• Fissaggio efficiente e affidabile di geometrie complesse mediante dispositivi di serraggio
• Capacità di carico fino a 120 kg (inclusi i dispositivi di serraggio)

Allineamento laser

• L’allineamento laser opzionale proietta la linea di taglio direttamente sul pezzo, consentendo un posizionamento preciso e un taglio esatto
• Posizionamento facilitato dei materiali da lavorare
• Serraggio preciso senza particolare sforzo

Macchina robusta con ampia camera di taglio

• Il robusto corpo macchina in alluminio verniciato a polvere è dotato di un’ampia porta scorrevole con vetro stratificato antigraffio e di una pratica porta laterale di accesso.
• Corpo macchina predisposto per l’integrazione di un’unità di raffreddamento a ricircolo e di un sistema automatico di lubrificazione centralizzata.
• Ampio accesso alla camera di taglio con interblocco di sicurezza: le porte si aprono solo quando il disco di taglio è fermo.
• Apertura laterale destra per campioni di grandi dimensioni

Avanzamento trasversale di precisione

• L’asse Z integrato nel tavolo mantiene un’altezza di taglio costante, mentre l’avanzamento trasversale automatico con funzione di taglio in serie garantisce tagli paralleli precisi.
• Taglio in serie semplice e intuitivo
• Il processo multiposizione (MPP) consente di eseguire tagli in serie più complessi

Strumento di rotazione

• Lo strumento di rotazione opzionale è dotato di avanzamento rotativo verticale parallelo al disco, con impostazione dell’angolo controllata tramite software.
• Superfici di taglio e qualità di taglio più uniformi
• Il tempo di taglio si dimezza per i pezzi a simmetria rotazionale
• Protegge dal disallineamento del disco di taglio

Funzionamento intuitivo e semplice

• Ampio touchscreen industriale da 10,1” con software utente QATM intuitivo e joystick.
• Gestione semplice dei parametri di processo e creazione di attività di manutenzione personalizzate per il cliente (fino a 200 programmi utente memorizzabili)
• Parametri come velocità di avanzamento, corsa e forza di taglio possono essere modificati durante il funzionamento automatico

Taglio a impulsi

• Per materiali spessi e difficili da tagliare, il taglio automatico a impulsi regolabile consente un sezionamento delicato con raffreddamento ottimale dell’interfaccia di taglio.
• Risultati di taglio migliorati per componenti di grandi dimensioni
• Raffreddamento superiore delle superfici di contatto

Controllo dell’avanzamento dipendente dalla forza di taglio (assi X e Y)

• La velocità di avanzamento diminuisce automaticamente quando la forza di taglio raggiunge un limite preimpostato, proteggendo la macchina, il campione e gli strumenti di serraggio da sovraccarichi, e garantendo al contempo un risparmio di tempo grazie al controllo variabile dell’avanzamento.
• Risparmio di tempo grazie alla velocità di avanzamento variabile
