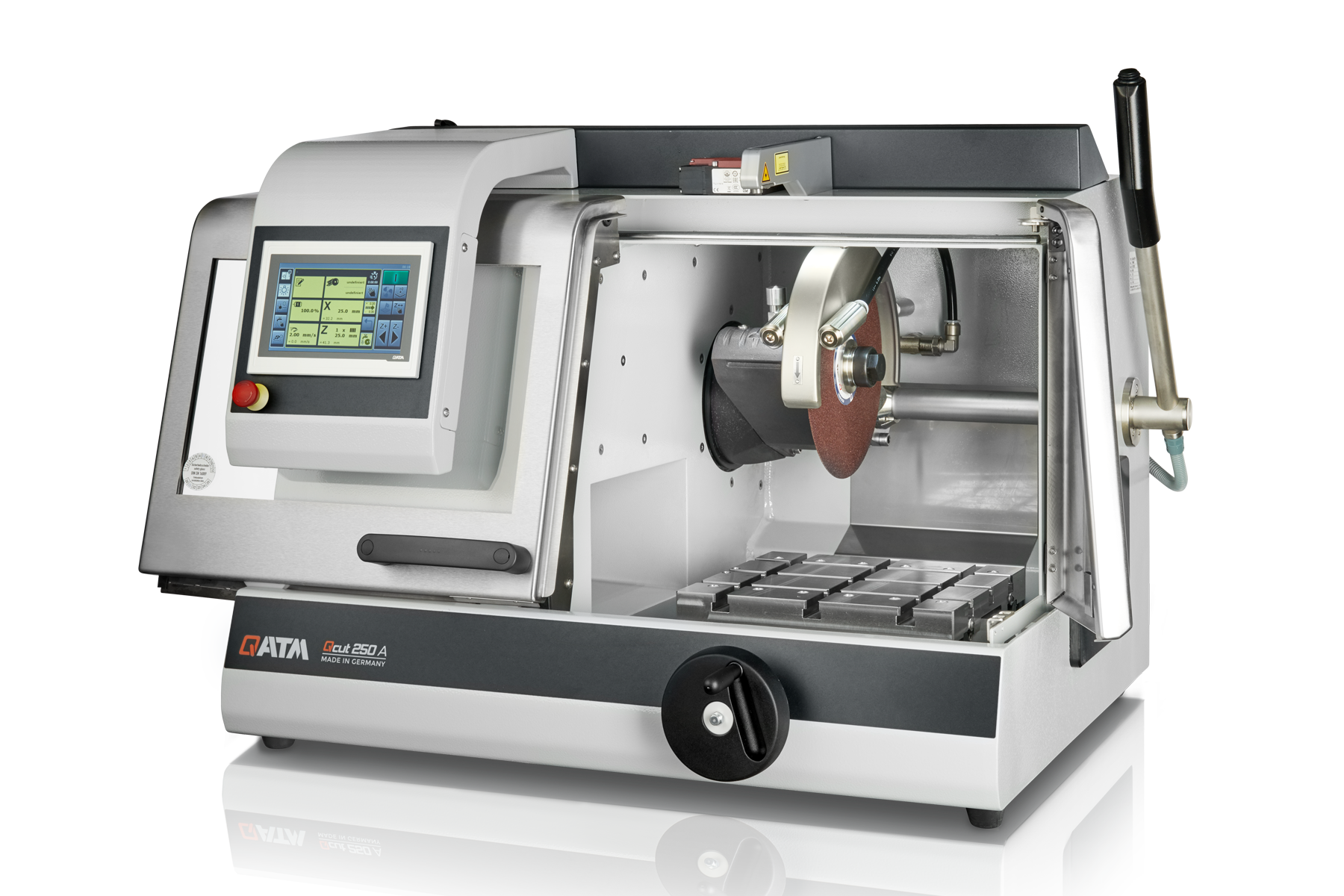

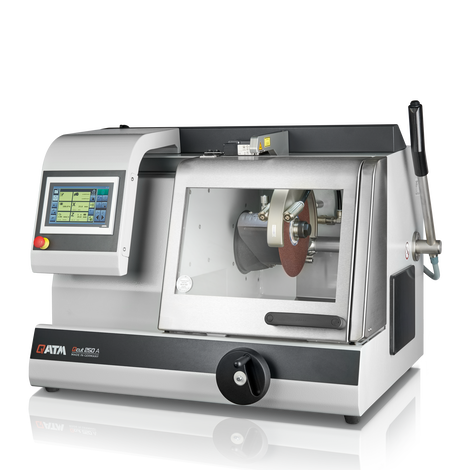

La Qcut 250 A è una troncatrice di precisione compatta e versatile per il taglio abrasivo semi-automatico, dotata di disco da 254 mm / 10" per lavorare su pezzi o campioni fino a Ø 95 mm. Questa soluzione unisce i vantaggi e la rapidità di una troncatrice manuale con le prestazioni di un sistema automatico per il taglio abrasivo.
La Qcut 250 A semi-automatica, dotata di leva manuale e freno automatico a leva, può essere azionata semplicemente e facilita sia i tagli verticali sia il posizionamento del disco di taglio. Il piano di lavoro con scanalature a T, realizzato in acciaio inox, può essere utilizzato sia con azionamento automatico dinamico (che consente il taglio a impulsi) sia in modalità manuale (per il taglio trasversale). Grazie all’affidabile tecnologia QATM per il taglio a impulsi, la Qcut 250 A assicura risultati eccellenti anche sui materiali più difficili. Inoltre, la presenza dell’asse X automatico permette la funzione Care-Cut (taglio oscillante) durante il taglio di pezzi voluminosi.
Per le operazioni di taglio più complesse, la Qcut 250 A può essere dotata di un tavolo trasversale automatico opzionale, che consente di eseguire tagli in serie. Gli assi sono monitorati tramite un sistema di misurazione degli spostamenti sia durante la configurazione sia durante il funzionamento.
Vantaggi prodotto
- Asse Y manuale con freno elettromeccanico
- Care-Cut: facilita il taglio delicato
- Intuitivo software di gestione macchina con schermo touch screen da 7”
- Asse X manuale con movimentazione mediante manettino
- Controllo dell'alimentazione dipendente dalla forza di taglio (asse X)
- Ottima illuminazione a LED della camera di taglio
- Il movimento del carter di protezione della lama rispetto alla tavola consente di aumentare la capacità di taglio.
- Aperture da entrambi i lati per i pezzi lunghi
Troncatrice Qcut 250 A Caratteristiche

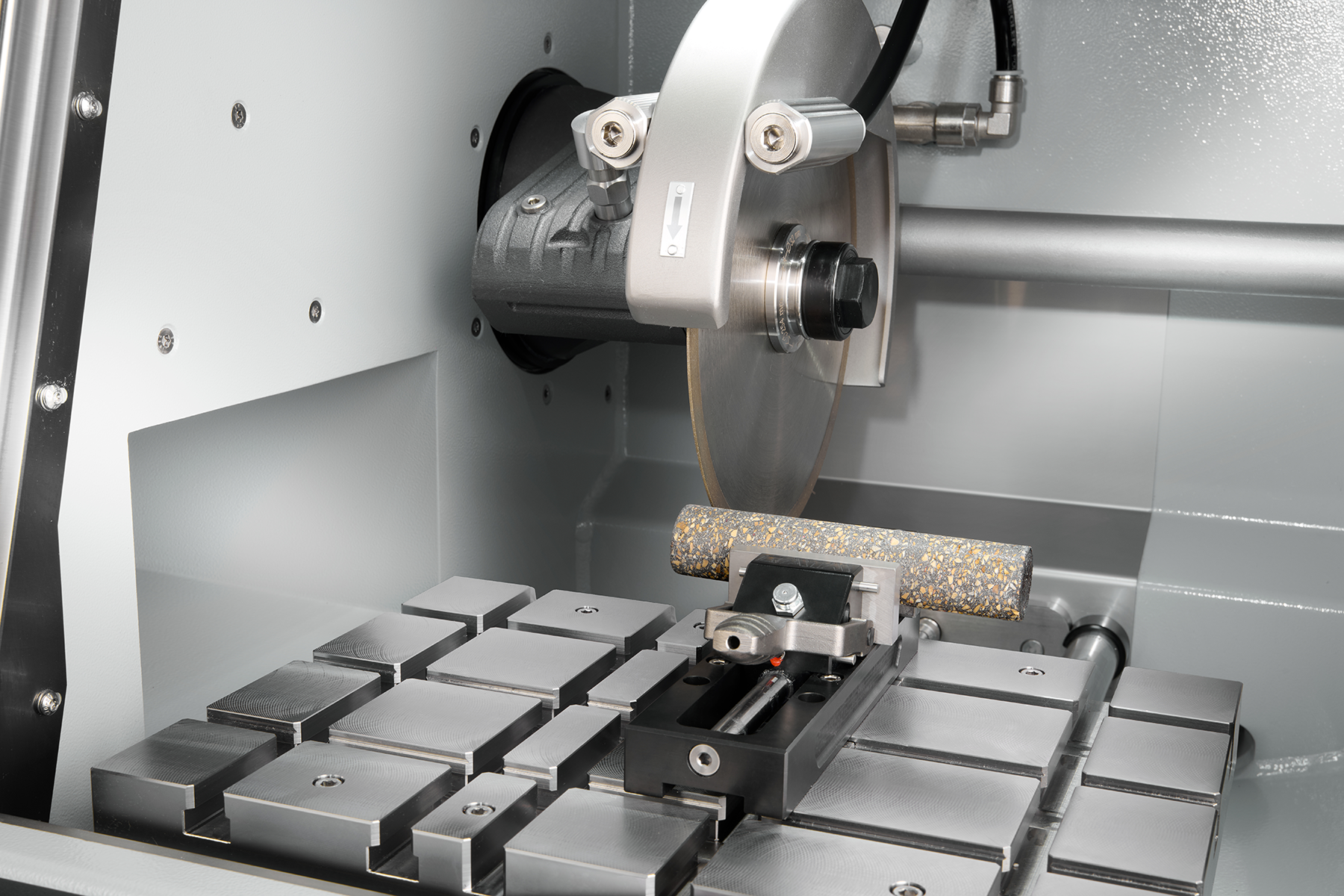

Taglio dinamico di precisione
Con il movimento di taglio manuale, la forza di taglio viene regolata tramite un sistema di ingranaggi, garantendo un taglio fluido e preciso, privo di scatti. Il pratico freno a leva consente di fissare il disco di taglio in qualsiasi posizione.

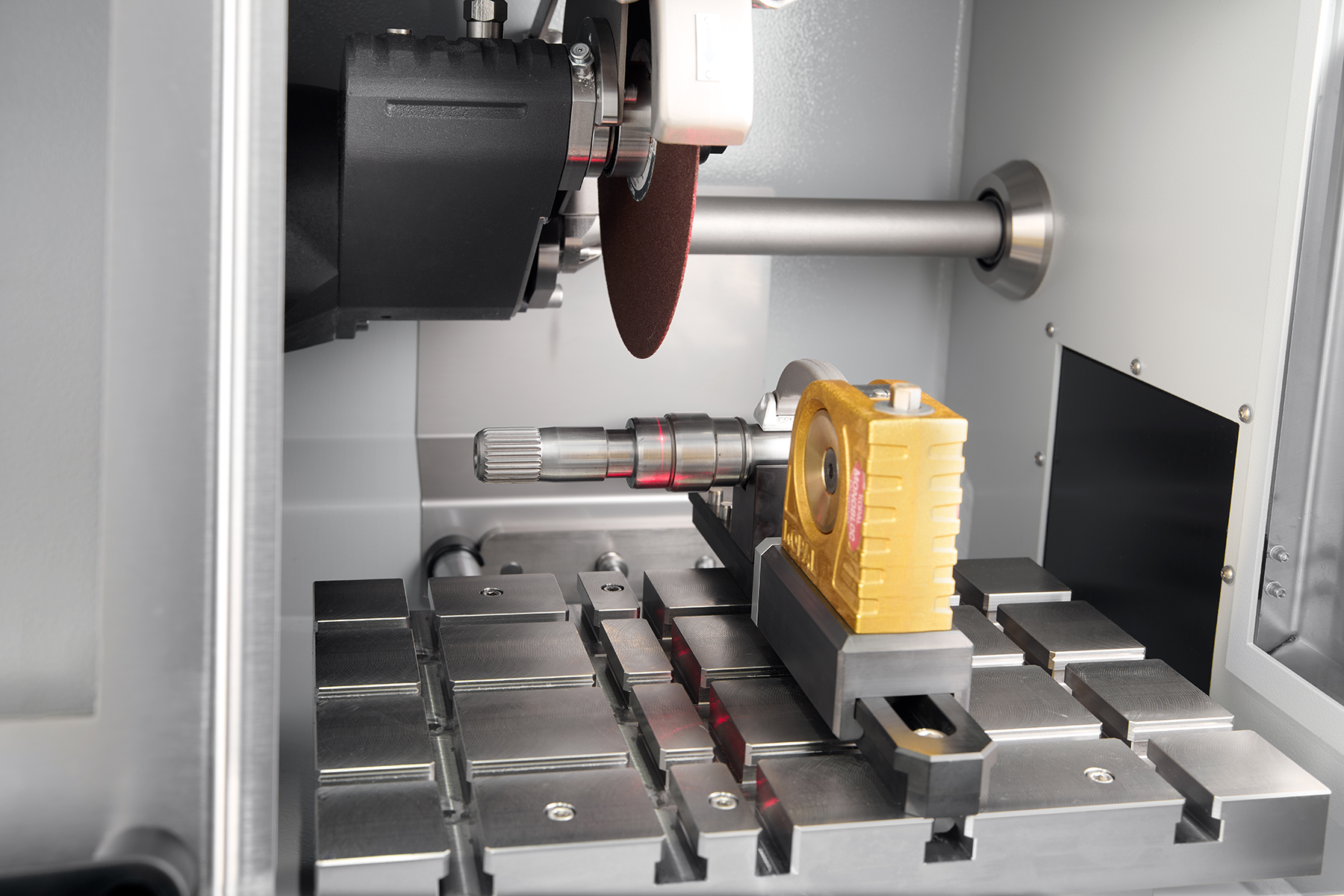

Movimento orizzontale
Il movimento orizzontale, manuale o automatico, consente il taglio longitudinale di pezzi di grandi dimensioni e facilita il posizionamento del campione sotto il disco di taglio. In modalità di taglio a impulsi, il materiale del campione viene lavorato in modo particolarmente delicato.

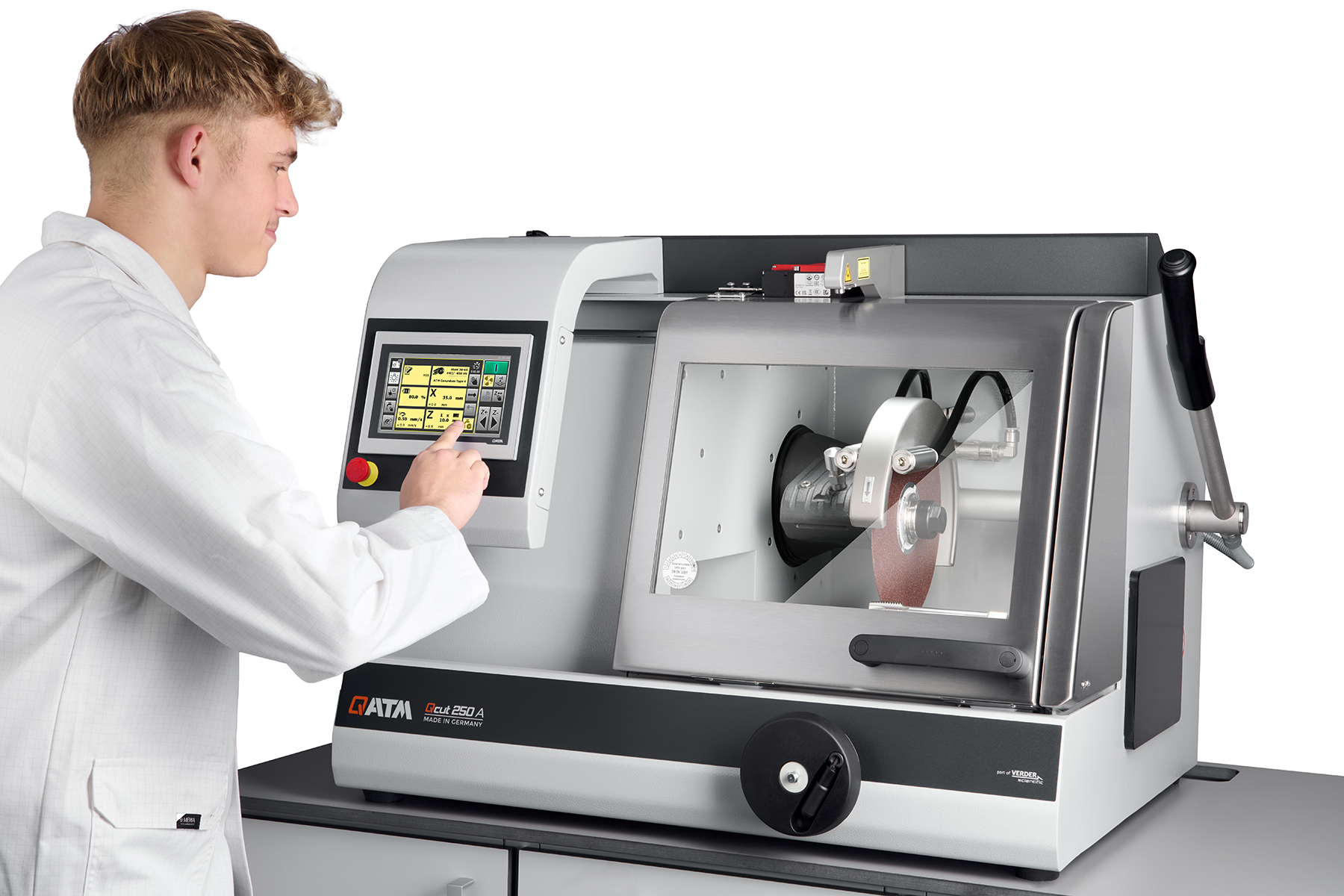

Software di controllo intuitivo
Il nuovo software di controllo, dotato di un ampio menu di manutenzione integrato, rende l’utilizzo semplice e intuitivo.
Avanzamento trasversale automatico
L’asse Z automatico può essere regolato con una precisione di 0,1 mm per tagli paralleli.

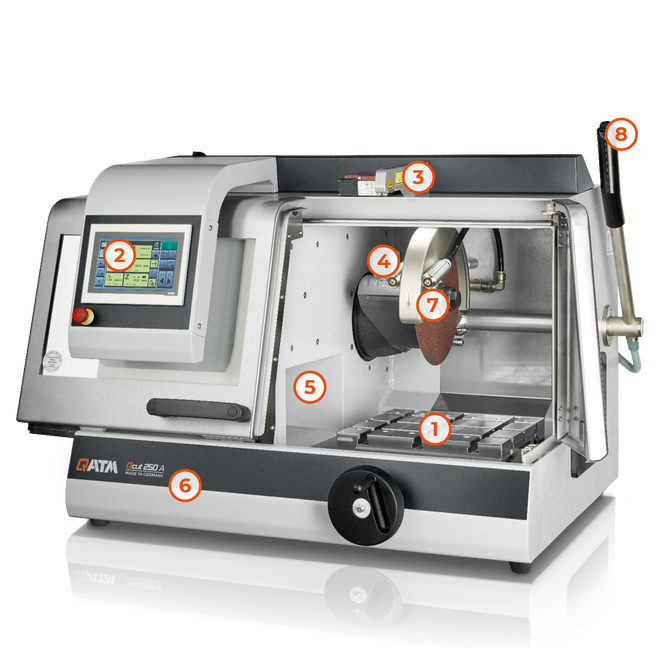

Troncatrice Qcut 250 A Superiore attenzione ai dettagli

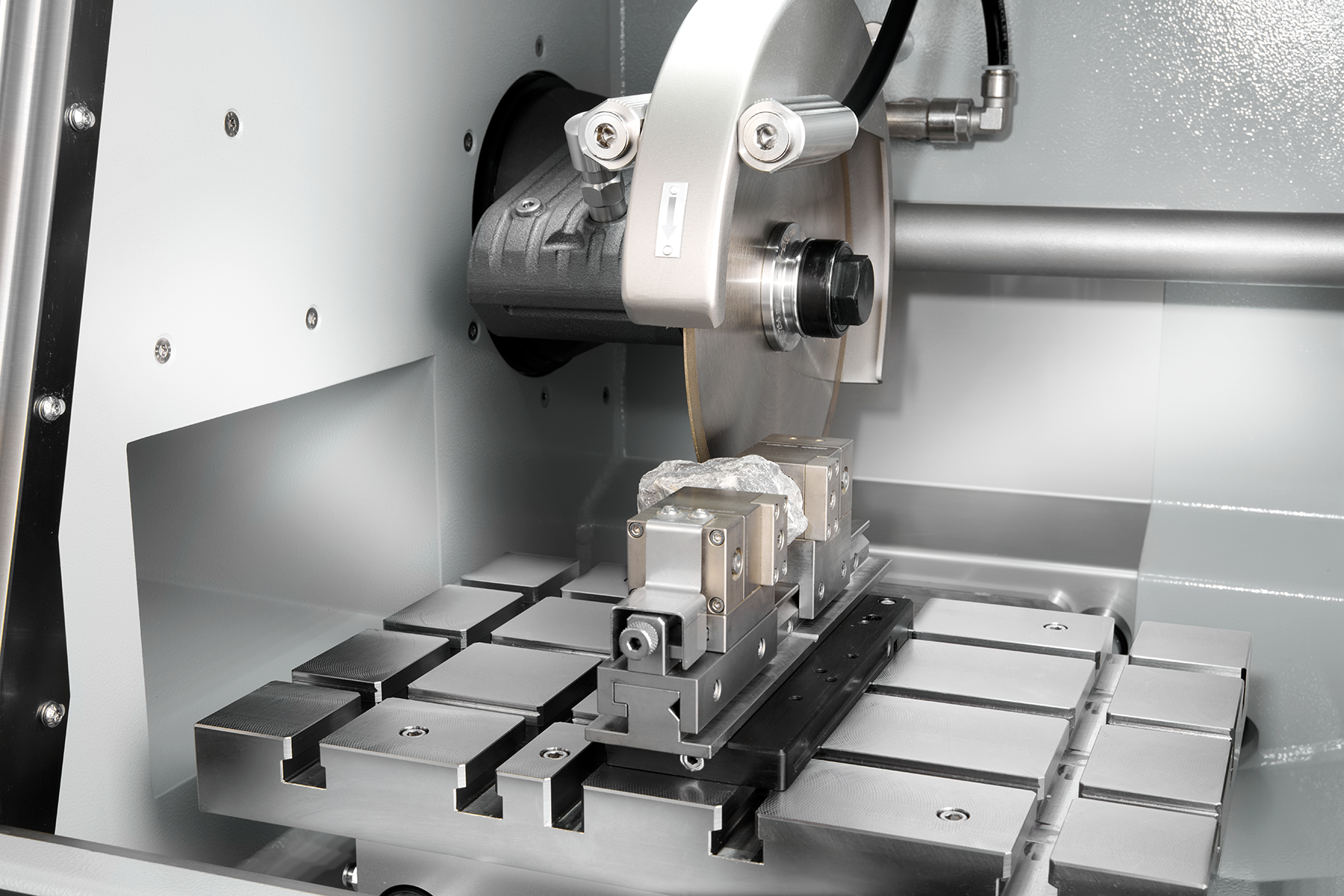

1. Ampio piano macchina
- Gli assi possono essere posizionati senza gioco
- Scanalature facili per un semplice inglobamento dei dispositivi di fissaggio QATM
- Scanalature a T da 12 mm per dispositivi di fissaggio personalizzati
- Dimensioni massime (L x A): 380 mm x 270 mm (senza asse Z); in caso contrario, 300 mm x 270 mm.
2. Pannello di controllo ergonomico
- display touch screen a colori da 10,1”
- Joystick per il comando manuale

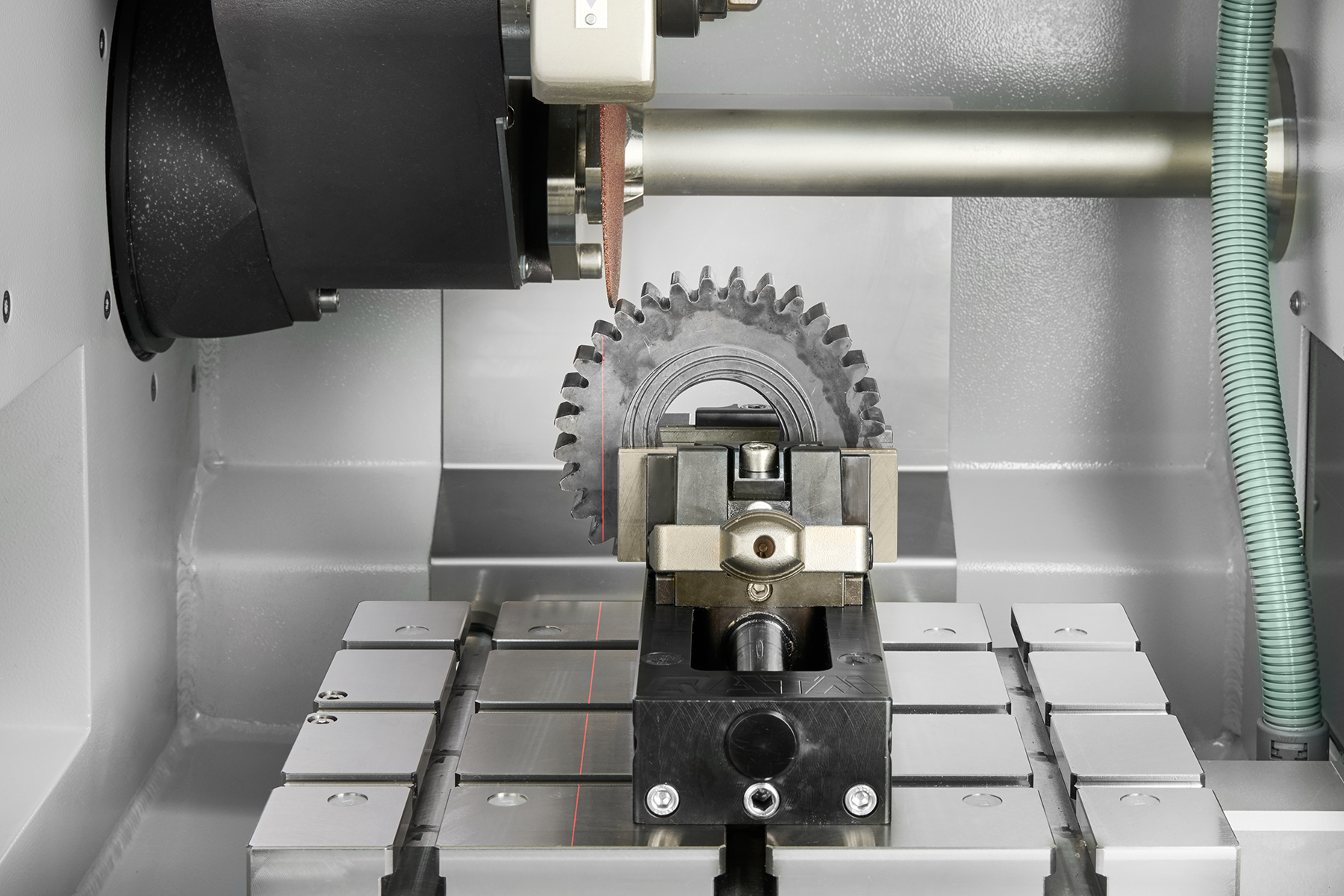

3. Allineamento laser
- Per un posizionamento preciso dei componenti prima del taglio
4. Blocco del disco da taglio
- Sostituzione semplificata del disco di taglio grazie al meccanismo di bloccaggio e al pratico sistema a dado.
5. Apertura laterale
- Per un posizionamento preciso dei componenti prima del taglio
6. Struttura robusta
- Struttura robusta in alluminio verniciato a polvere
7. Copertura del disco di taglio a guida parallela
- Maggiore capacità di taglio nelle operazioni trasversali

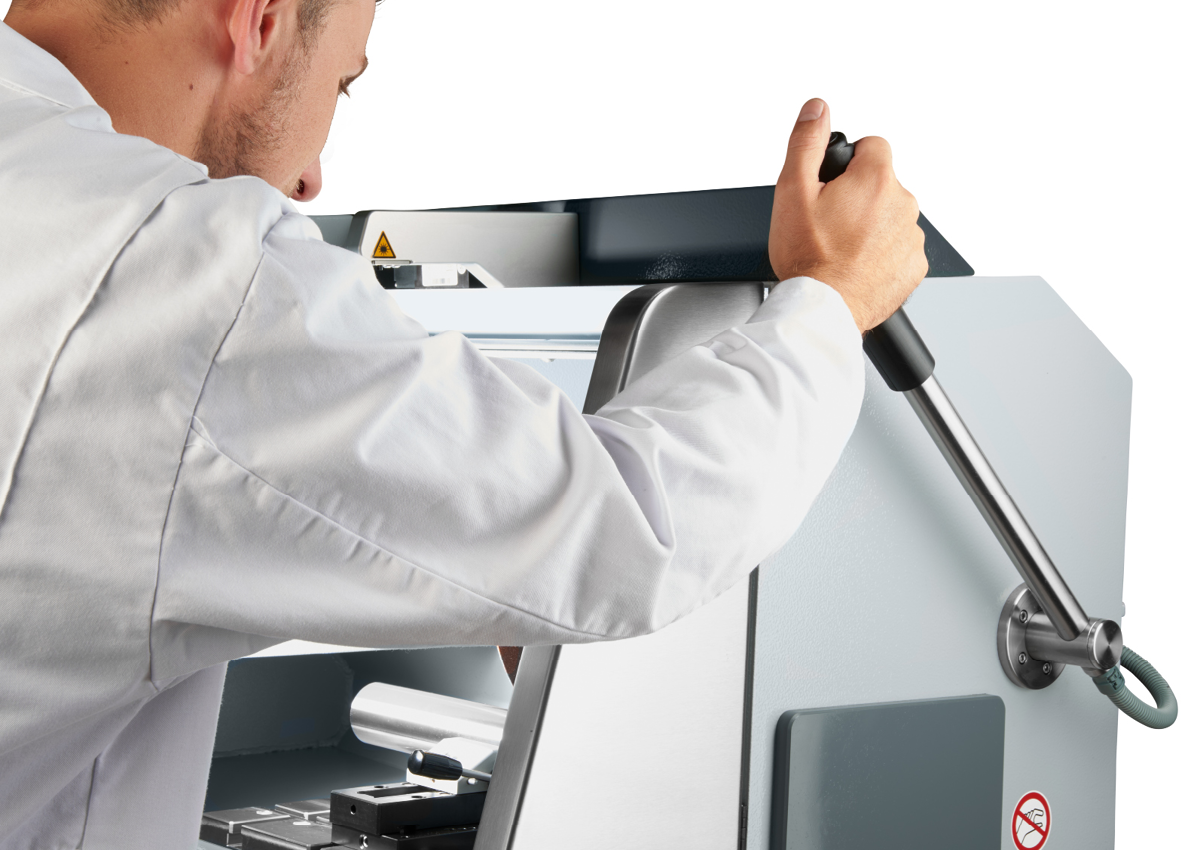

8. Ampia leva manuale
- Leva manuale per tagli trasversali di precisione con freno di bloccaggio automatico

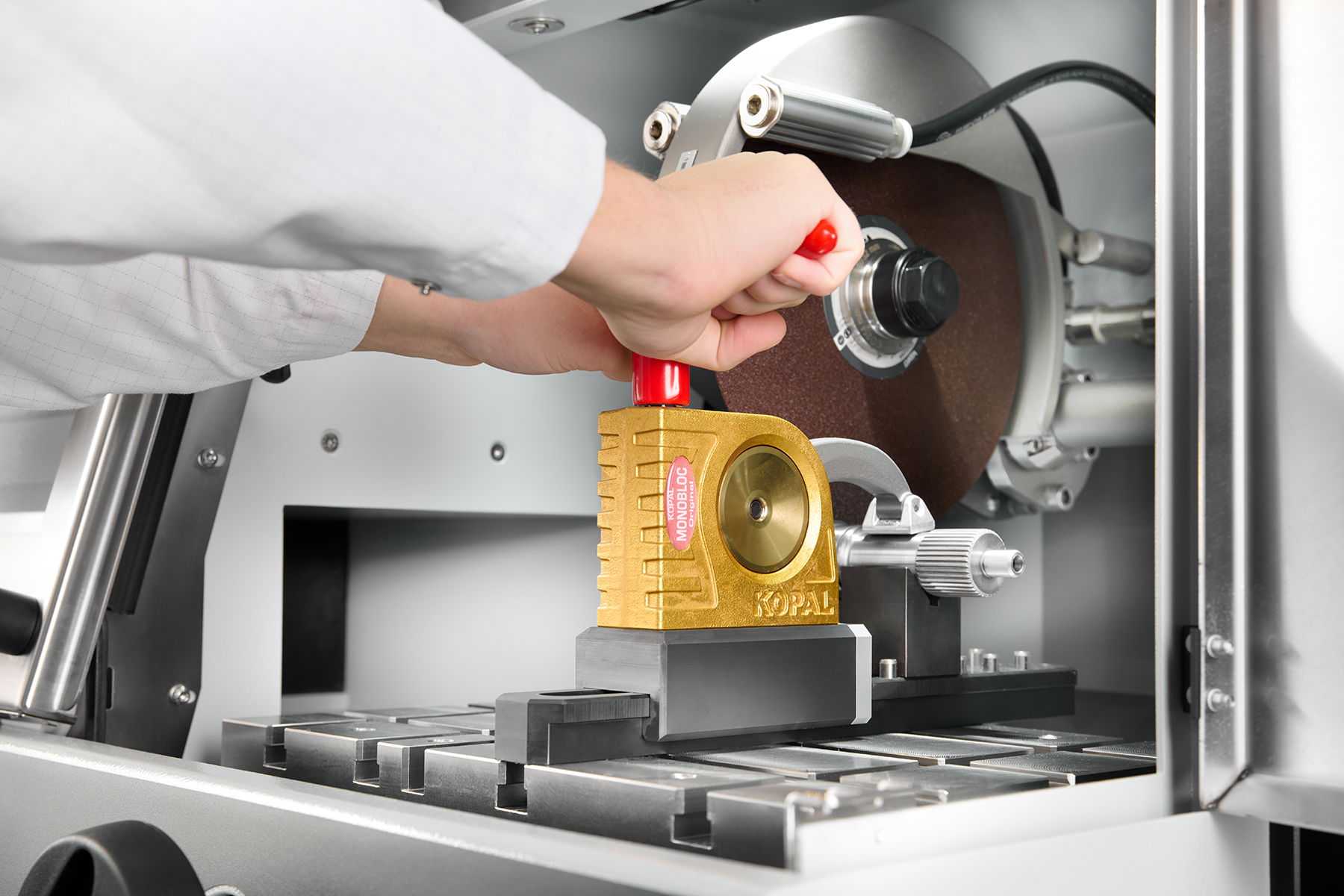

Veloci, potenti e flessibili - Dispositivi di serraggio di Qtools
I nostri innovativi dispositivi di serraggio servono a bloccare i pezzi in modo sicuro e preciso per garantire processi di taglio e sezionamento precisi. Esiste un'ampia gamma di dispositivi di serraggio sviluppati per specifiche applicazioni e dimensioni.
Taglio perfetto - Materiali di consumo di Qprep
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
Troncatrice Qcut 250 A Dati tecnici
| Mola da taglio | fino a 254 mm / 10'' |
|---|---|
| Capacità di taglio max. | Ø 95 mm |
| Asse X automatico e manuale | 225 mm |
| Asse-Y manuale | 170 mm |
| Asse-Z automatico (opzionale) | 120 mm |
| Asse Z di precisione | 0.1 mm |
| Piano di taglio senza asse-Z WxD | 380 x 270 mm |
| Piano di taglio con asse-Z WxD | 300 x 270 mm |
| Slot T | 12 mm |
| Alimentazione | 5.5 kVA |
| Potenza Motore (principale) | 3 kW, S1; 4 kW, S3/60% |
| Velocità | 3015 rpm a 50Hz e 3100 rpm a 60Hz |

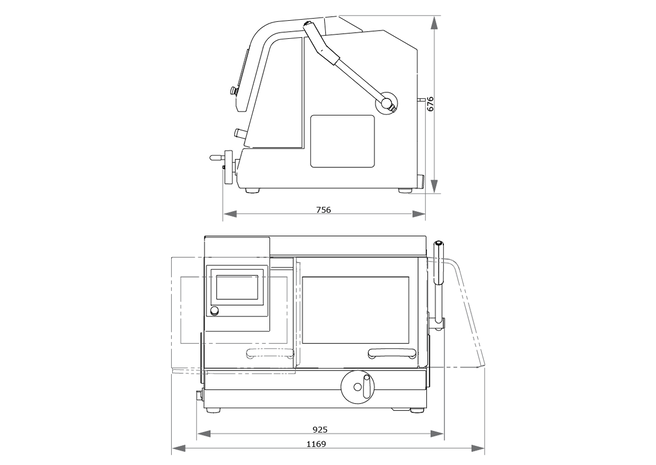

| W x H x D | 925 x 676 x 756 mm |
| Peso (in base alla configurazione) | ~ 130 kg |
