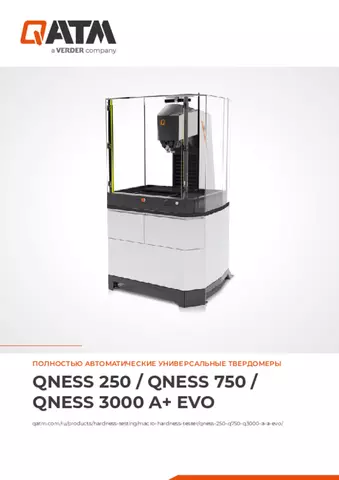

Варианты A и A + серии Qness 250/750/3000 EVO - флагманы автоматизированных систем измерения твердости.
Благодаря полностью автоматизированному управлению по трем осям можно тестировать образцы с различной тестовой высотой. Образцы можно надежно зажимать с усилием до 3200 кг с помощью мощного асинхронного двигателя привода оси Z.
Преимущества оборудования
- Высокоточное управление положением испытательного модуля с помощью асинхронного двигателя
- Автоматическое выполнение теста с перемещением по осям XYZ для образцов разной высоты
- Базовая стойка и система безопасности полностью интегрированы в конструкцию машины
- Максимальная безопасность зажима благодаря фиксированному или поворотному прижиму
- Превосходное качество изображения
- Программное обеспечение Qpix Control2 с интуитивно понятными элементами управления в 3D
- Только вариант A+: Обзорная камера наблюдения образца с автоматическим получением изображений
Полностью автоматические универсальные твердомеры A+ EVO Высокоточные результаты за ультракороткое время
Объективы XLED для измерений по Бринеллю
Световые модули XLED произвели революцию в оценке отпечатков по Бринеллю: особенно для мягких материалов, имеющиеся в продаже универсальные линзы могут интерпретировать неточные результаты измерений. Линзы XLED гарантируют точные и воспроизводимые результаты измерений благодаря прямому плоскому освещению.
Превосходное качество изображения
Оптическая система новой серии EVO была полностью переработана. Она производится в „чистой комнате“ на месте на заводе QATM с использованием собственных широких компетенций. Все новые приборы имеют одну универсальную микроскопную систему, охватывающую все необходимые визуальные диапазоны между 0,1 мм и 8 мм с максимальной четкостью и контрастностью. Система QATM обеспечивает равномерное освещение по всему полю зрения и при любом увеличении, без темных краев.
Цветная камера промышленного стандарта с Ethernet интерфейсом
Высококачественные CMOS-камеры с разрешением 5 мегапикселей определяют современный отраслевой стандарт. По сравнению с другими системами камер возможна гораздо более высокая стабильность передачи. Кроме того, ПК и твердомер могут быть установлены отдельно даже на больших расстояниях.
Полностью автоматические универсальные твердомеры A+ EVO
Методы измерений & испытательная нагрузка
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 5/750 |
| HBW 10/100 | HBW 10/250 | HBW 10/500 | HBW 10/1000 | HBW 10/1500 | HBW 10/3000 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 60 | HV 100 | HV 120 | HVT* |
| Plastics |
|---|
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| 49.03 N | 132.9 N | 357.9 N | 961 N |
| Измерение твердости углеродных материалов |
|---|
DIN 51917 (optional)
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
* нестандартизированные измерения
Discover the unseen Hardness testing perfected with AI
Полностью автоматические универсальные твердомеры A+ EVO Простые и надежные
Обзорная камера наблюдения образца
Максимальная простота использования 5-мегапиксельной цветной камерой для записи изображения всего образца для идеального обзора и документирования в протоколах измерений. В версиях CA+ и A+ стандартно снимается изображение всей поверхности стола в качестве изображения образца.
Распознавание края
Распознавание краев включает автоматическую адаптацию начальной точки тестового ряда к краю образца при использовании шаблонов проекта и образца. Модуль значительно увеличивает степень автоматизации и является идеальным дополнением к базовой функции Auto-Snap (Авто-прищелкивание).
Более быстрая смена метода 8-позиционная турель
Простой способ обеспечения возможностей для универсальных приложений: Продуманная концепция револьверной головки с углом поворота оси 15 ° обеспечивает место для 8 инструментов в уникально компактном блоке. Прижимные элементы закрытой формы с трех сторон гарантируют надежный прижим образца вокруг контрольной точки - даже для небольших контрольных образцов.
Полностью автоматические универсальные твердомеры A+ EVO Простые и надежные
Полная автоматизация по 3-м осям
Полностью автоматический и прочный XY координатный стол с высокоточным приводом позиционирования. Динамический джойстик для управления всеми тремя осями (XYZ). Полезная опорная поверхность 450 x 300 мм или, по запросу, доступны испытательные столы с увеличенным размером и ходом.
Образцы с различной высотой
Для каждого положения контрольной точки XY можно выбрать тестовую высоту Z индивидуально. Во время автоматического измерения машина безопасно и полностью автоматически переходит между образцами разной высоты или разными уровнями испытательной поверхности. Благодаря инновационной технологии CAS, прибор защищен от столкновений. При тестировании зажатых образцов запатентованная система QATM «распознавание образца» автоматически снижает скорость приближения испытательной головы к образцу при получении сигнала с датчика (предохраняет машину и образец).
Максимальная безопасность с прижимом образца
Высокопроизводительный асинхронный двигатель в версиях A/A+ обеспечивает усилие зажима образца до 3500 кг. Усилие зажима подбирается в соответствии с методом испытания и автоматически устанавливается на значение, превышающее испытательную нагрузку. Операторам не нужно устанавливать уровни и они могут полагаться на прибор, чтобы гарантировать безопасную, оптимизированную адаптацию усилия прижима.
Поворотный прижим с электроприводом
Для испытаний на твердость по Роквеллу или Бринеллю детали, надежно закрепленные с помощью держателя, незаменимы. Однако для общих процессов, таких как распознавание кромок образцов или во время программирования тестовых образцов, прижим не требуется. Таким образом, в инновационной системе EVO прижим может быть убран или выдвинут сервоприводом за считанные секунды между различными процессами. Это повышает удобство эксплуатации и еще больше сокращает время измерительного цикла.
Тестирование одинаковых образцов
Полный спектр соответствующих данных, таких как тестовые шаблоны, методы измерения и пользовательские поля, можно активировать через заранее определенные магазины образцов. QATM может предоставить наиболее подходящие зажимные приспособления, матрицы и кассетные системы под любые требования.
IoT - Internet of things The platform for remote access to your devices
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
- Real-time Monitoring: Monitor your machinery in real time, from anywhere in the world. This data-driven approach empowers you to make informed decisions with ease.
- Live Notifications: Be ahead of the curve with immediate alerts and updates. Real-time notifications ensure you stay informed about your equipment's performance, leading to proactive maintenance.
- Effortless Backup: Simplify your data protection. Whether you need to back up a single device or an entire fleet, our platform streamlines the process, minimizing downtime and data loss.
- Automatic & Free Software Updates: Bid farewell to manual updates! Verder Scientific IoT ensures your customers' machines are consistently equipped with the latest software, optimizing performance and reliability.
Работа через внешний ПК Революционная концепция работы в 3D
Интуитивное, четко структурированное и профессиональное: ПО Qpix Control2 это новое поколение ПО для твердомеров по Виккерсу / Кнупу / Бринеллю. Данное ПО было разработано на основе пожеланий и отзывов заказчиков для обеспечения максимального уровня дружелюбности интерфейса. Автоматическая регулировка измерительного модуля „головы“ по вертикали и бесконтактное сканирование, полная интеграция стандартных держателей образцов, совместимое с CAD отображение компонентов в 3D и широкое разнообразие легко представляемых в 3D элементов управления и углов обзора включены в программное обеспечение. Все это устанавливает новые стандарты в области измерения твердости.
Держатели образцов по индивидуальному заказу
Идентичные образцы можно прописать в программном обеспечении в масштабе в виде 3D-модели.
Технология CAS
Инновационная технология CAS (Collision Avoidance System - Система предотвращения столкновения) защищает механические элементы прибора от столкновений и ошибочных действий оператора путем предварительных визуализированных расчетов в 3D всех перемещений в тестовой зоне.
Интеллектуальные решения обмена данными уже сегодня Готовность к завтра уже сегодня
Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий заказчикам полный набор возможностей обеспечения связи между приборами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных подключаемых решений, таких как QDAS Plug-In + до индивидуальных решений для заказчиков, полностью реализуемых компанией QATM. У нас есть профессиональное решение для каждого применения.
Полностью автоматические универсальные твердомеры A+ EVO Идеальные решения для любых задач
Зажим образца и распознавание держателя образца
Переключаемые промышленные магниты обеспечивают экономию энергии и времени при загрузке и разгрузке испытательной системы и, в то же время, гарантируют надежную фиксацию во время испытания. Кроме того, все зажимные приспособления QATM могут быть оснащены устройством распознавания держателя образца: через встроенные датчики приспособление автоматически распознается испытательным устройством, и загружаются только необходимые испытательные программы.
Спецрешения в увеличенном формате
Индивидуальное планирование и профессиональное управление проектами
Наклонная опора для испытательного образца
Наклонная опора испытательного образца позволяет тестирование образцов, даже если поверхность тестирования не параллельна опорной поверхности.
Тестирование образцов по методу Джомини
В держатель образцов Джомини можно поместить до 8 образцов для тестирования с помощью дополнительного модуля тестирования по методу Джомини. Измерительный цикл полностью автоматизирован и выполняется согласно стандартам. Держатели для образцов большего размера доступны по запросу.
Тестирование труб
Модели Qness 250/750/3000 A или A + EVO позволяют полностью автоматизировать тестирование труб и сегментов труб с максимальной производительностью в соответствии с действующими стандартами.
Идеальное измерение твердости - Расходные материалы от QATM
Определение твердости более надежно, безопасно и эффективно при использовании правильных ингредиентов: знаний, осторожности и правильного выбора расходных материалов и инструментов.
Универсальные твердомеры Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.
Универсальные твердомеры Qness 250 / 750 / 3000 A+ EVO Характеристики
| Поддерживаемые методы измерений | Бринелль, Виккерс, Роквелл, Кнуп, твердость пластика |
|---|---|
| Диапазон испытательных нагрузок | Qness 250 A+ EVO: 1 - 250 кг (9,81 - 2450 Н) | Qness 750 A+ EVO: 0,3 – 750 кг (2,94 – 7358 Н) | Qness 3000 A+ EVO: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Обзорная камера | разрешение 5 Мп |
| Регулировка тестовой высоты | с помощью асинхронного электропривода |
| Тестовое пространство по вертикали / по горизонтали | 362 / 320 мм |
| Предметный стол / Координатный стол | моторизованный 450 x 297 мм |
| Диапазон перемещения | X 460 / Y 350 мм |
| Максимальный вес образца | "не ограничен" |
| Вес базовой машины | 695 кг |
| Тип электросети | 230~50-60Гц 1/Н/ПЭ (вариант: 110~1/Н/ПЭ) |
| Максимальная потребляемая мощность | ~ 1680 ВТ |
| Программное обеспечение | Qpix Control2 |
| Внешние интерфейсы | 1x RJ45 (Ethernet) |
Аксессуары и опции |
XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x|Инденторы (Виккерс, Роквелл, Бринелль), фиксированный или поворотный прижим, сигнальная колонна (A / A+) и т.д. |
