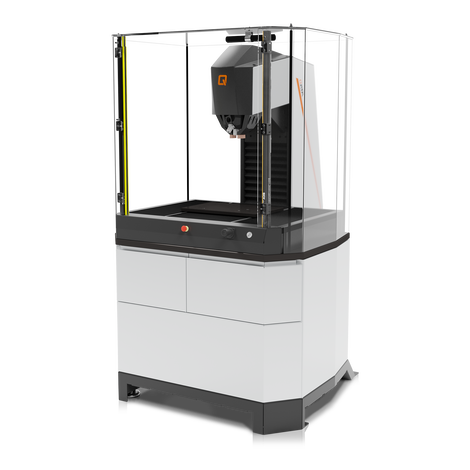

Los modelos A y A+ de la serie de durómetros Qness 250/750/3000 EVO están en la cima de los ensayos de dureza automatizados.
Gracias al control totalmente automatizado de 3 ejes pueden probarse muestras de distintas alturas. El potente motor asíncrono del eje Z permite fijar con seguridad muestras con hasta 3.200 kg.
Ventajas
- Control de alta precisión del cabezal de ensayo mediante un motor asíncrono
- Progresión automática de ensayo XYZ para distintas alturas de muestra
- Armario bajo y carcasa de seguridad plenamente integrados en el diseño de la máquina
- Máxima seguridad de sujeción gracias al retenedor fijo o giratorio
- Excelente calidad de imagen
- Software Qpix Control2 con elementos de control 3D intuitivos
- Solamente variante A+: cámara de imagen de la muestra con toma automática de imágenes
Macrodurómetro totalmente automatizado A+ EVO Resultados muy precisos en un tiempo ultracorto

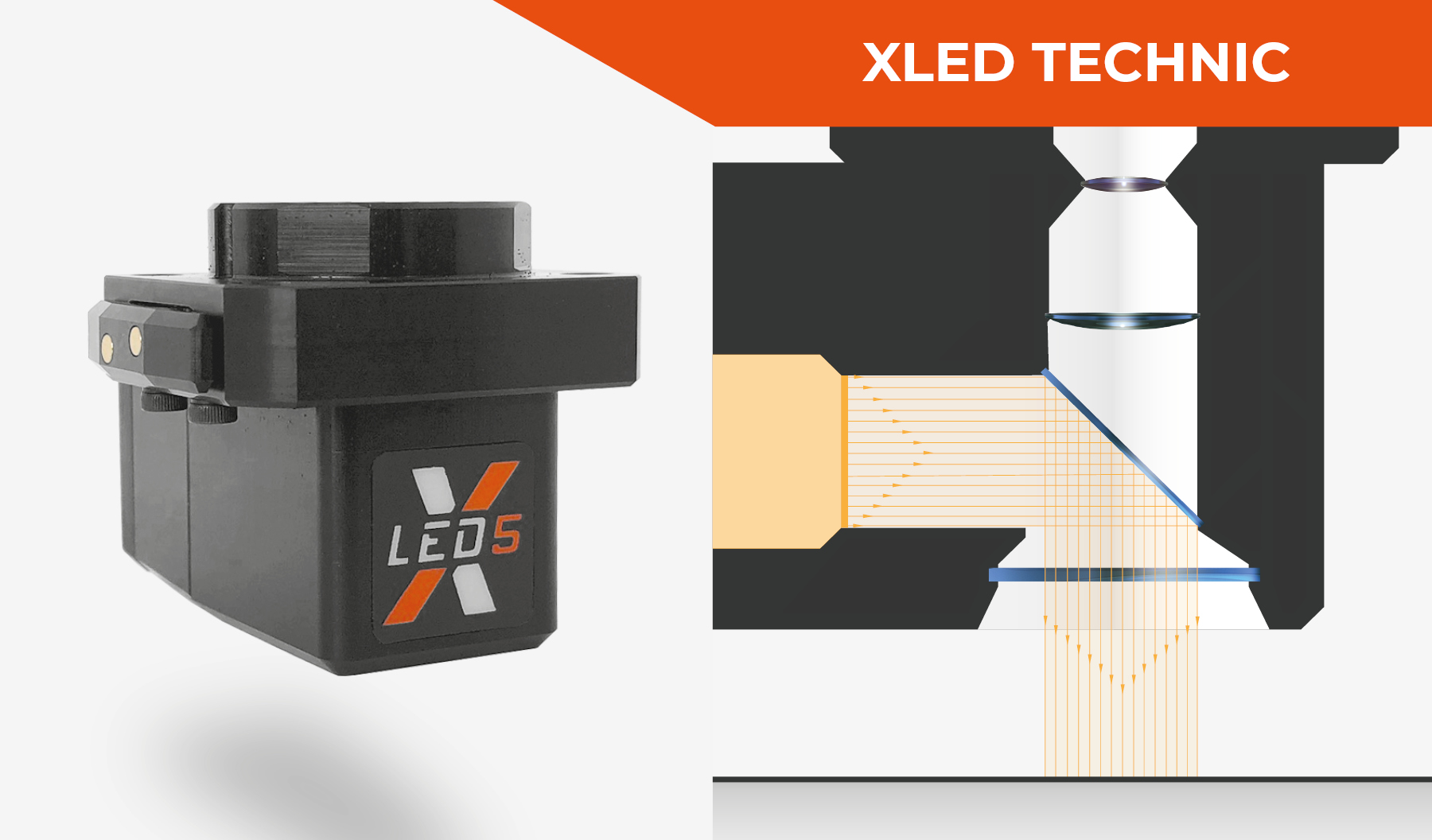

Lentes de evaluación XLED Brinell
Los módulos de luz XLED revolucionan la evaluación de las indentaciones Brinell: sobre todo en el caso de las indentaciones suaves Brinell, las lentes comercialmente disponibles podrían interpretar unos resultados de medición inexactos. Las lentes XLED garantizan resultados de medición precisos irrepetibles mediante la iluminación directa.

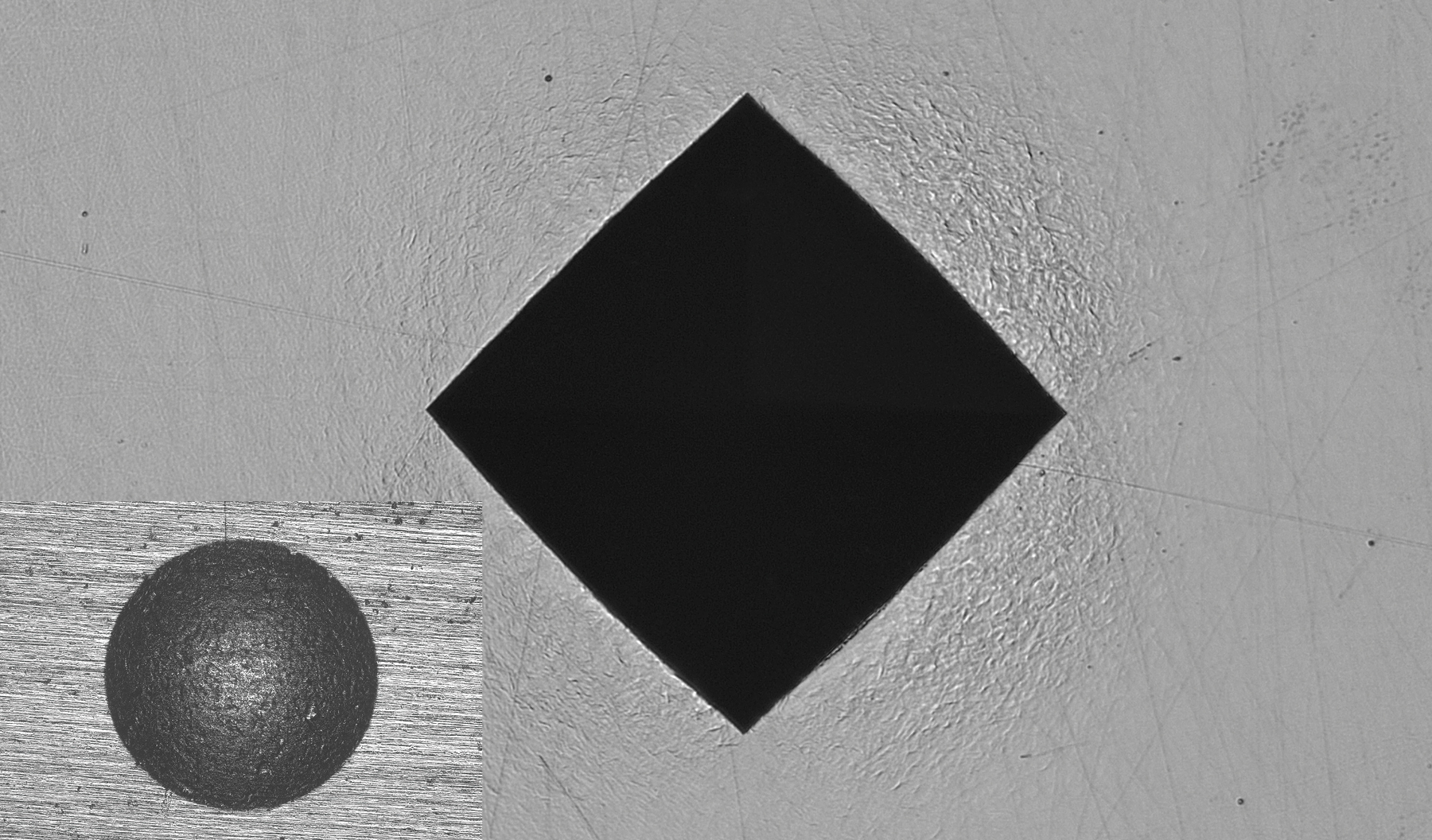

Excelente calidad de imagen
El sistema óptico de la nueva serie de durómetros EVO se ha rediseñado por completo. Se ha construido in situ en la sala blanca de la planta de QATM y se beneficia de los amplios conocimientos de la empresa. Todos los durómetros de la nueva serie comparten un sistema de microscopio universal que puede cubrir todos los campos de visión necesarios entre 0,1 mm y 8 mm con una claridad y contraste máximos. El sistema de QATM garantiza una iluminación uniforme en toda la imagen y con cualquier grado de aumento, sin bordes oscuros de la imagen.
Cámara en color Ethernet industrial
Las cámaras de 5 megapíxeles CMOS de alta calidad definen el actual estándar industrial. Comparado con otros sistemas de cámara, es posible una estabilidad de transmisión mucho mayor. Además, el PC y el durómetro pueden configurarse por separado incluso a grandes distancias.
Macrodurómetro totalmente automatizado A+ EVO
Métodos de ensayo & Rango de fuerzas
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 5/750 |
| HBW 10/100 | HBW 10/250 | HBW 10/500 | HBW 10/1000 | HBW 10/1500 | HBW 10/3000 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 60 | HV 100 | HV 120 | HVT* |
| Plastics |
|---|
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| 49.03 N | 132.9 N | 357.9 N | 961 N |
| Ensayos de carbono |
|---|
DIN 51917 (optional)
Conversiones integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
* not according to standards
Descubre lo invisible Prueba de dureza perfeccionada con IA
Macrodurómetro totalmente automatizado A+ EVO Sencillo y fiable
cámara de imagen de la muestra
Máxima facilidad de uso con cámara en color de 5 megapíxeles que permite grabar toda la muestra para una supervisión y documentación perfectas en el protocolo. Las versiones del durómetro CA+ y A+ graban de serie toda la superficie de la mesa como imagen de la muestra.

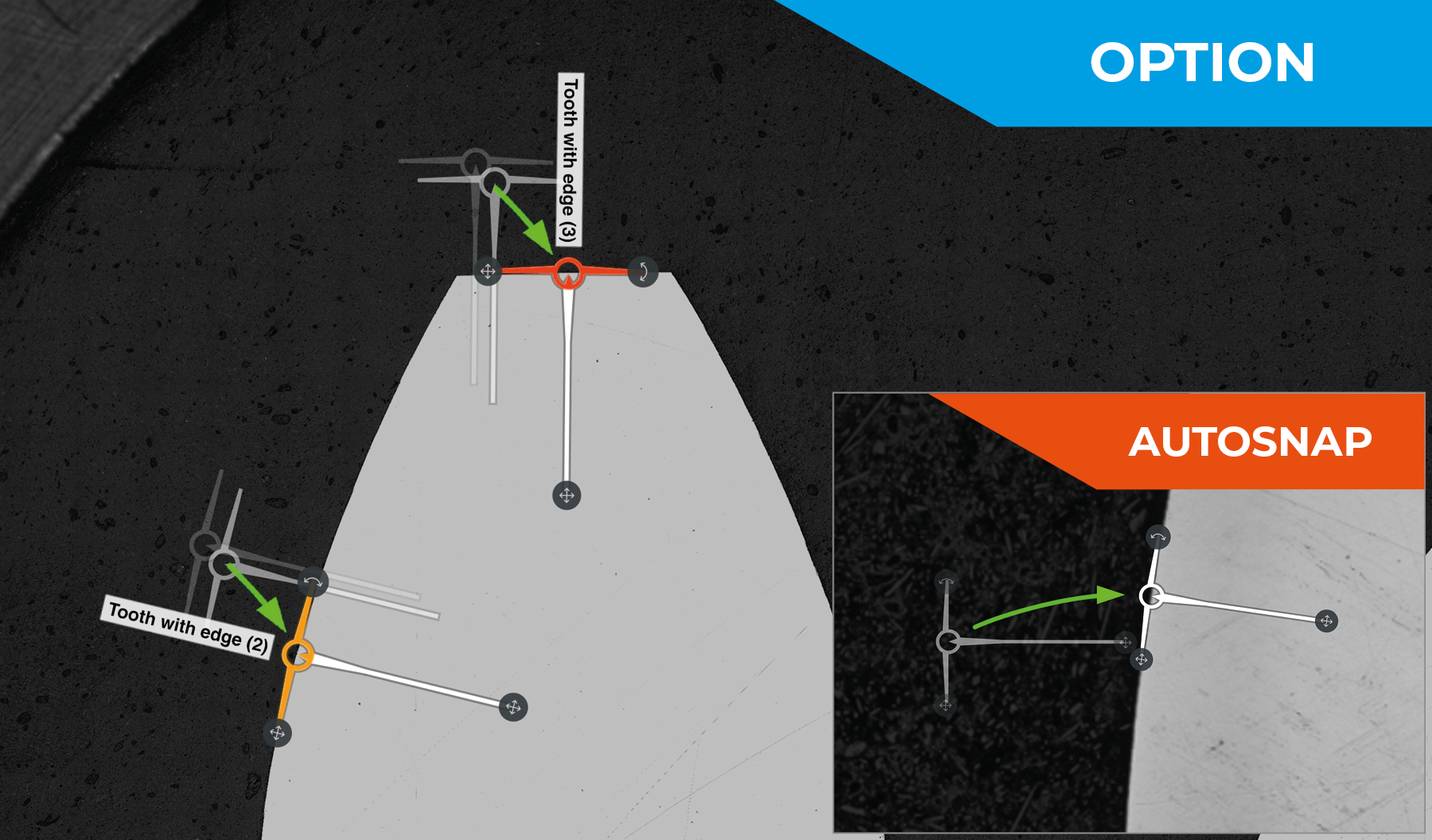

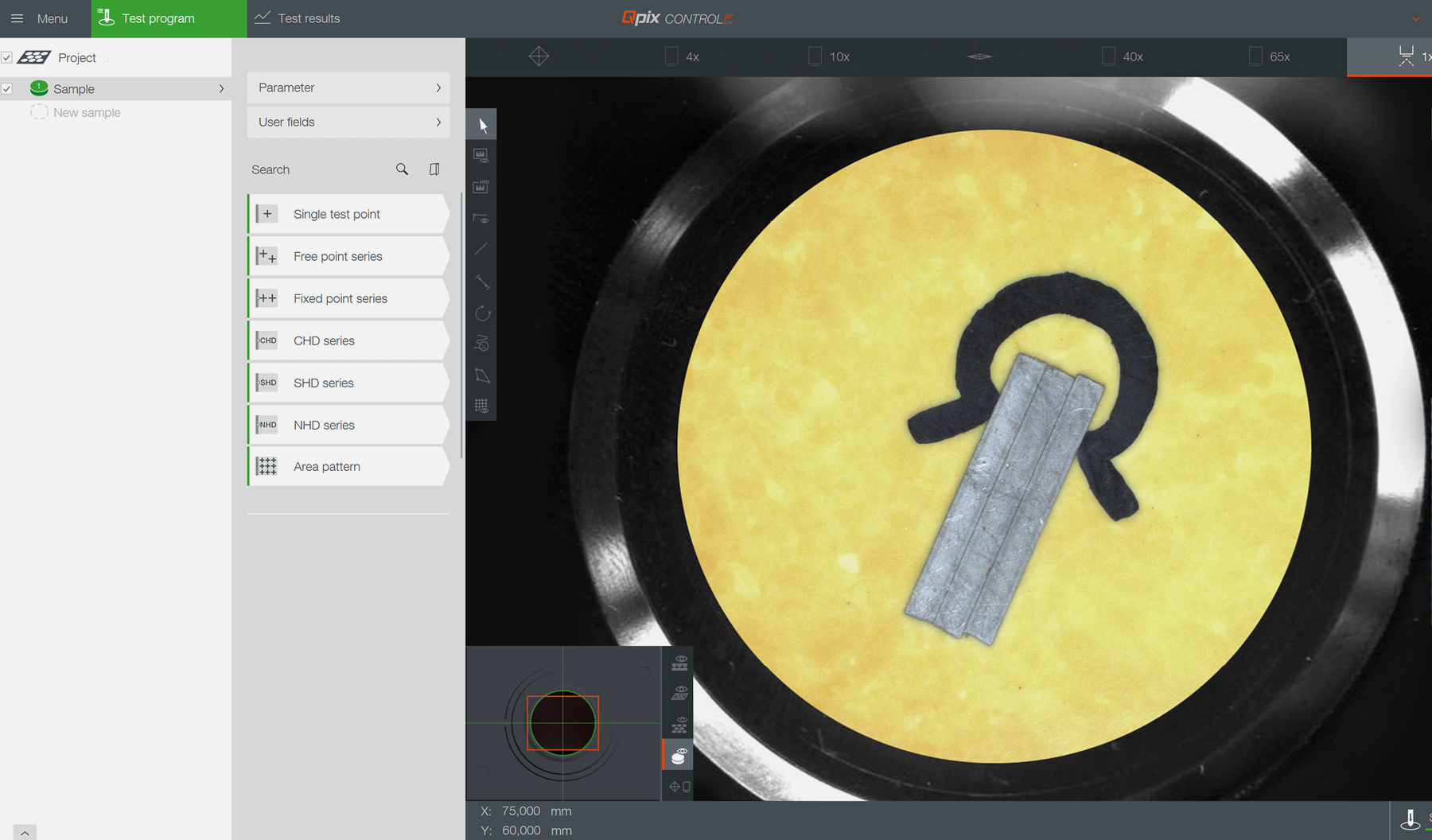

Reconocimiento de los bordes
El reconocimiento de los bordes implica la adaptación automática de los puntos de inicio de las filas de ensayo al borde de la muestra cuando se utilizan plantillas de proyectos y muestras. El módulo aumenta significativamente el grado de automatización y es un complemento ideal para la función AutoSnap suministrada de serie.

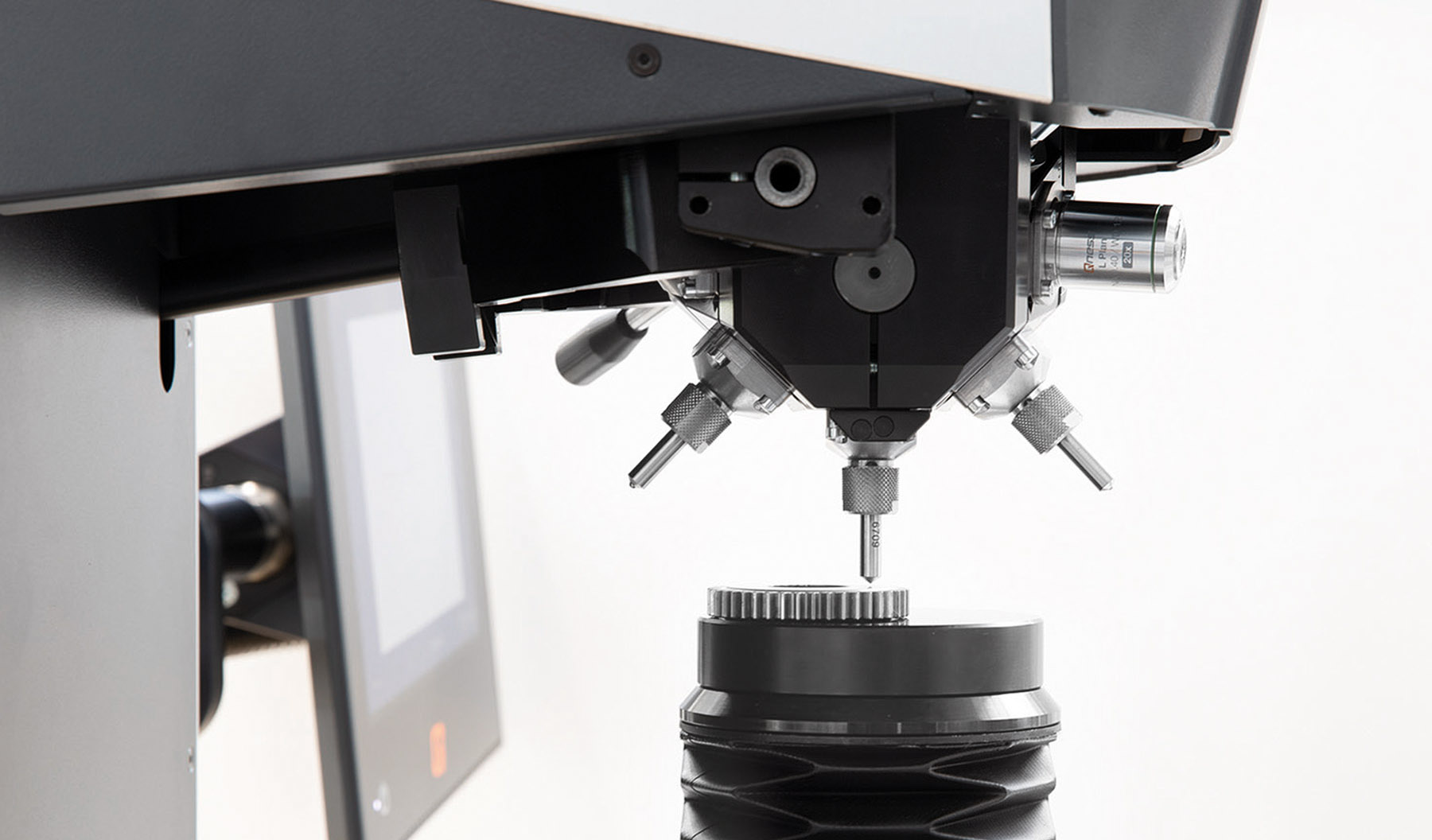

Cambio más rápido del método de ensayo Cambiador de herramientas de 8 posiciones
La forma sencilla que sirve para aplicaciones universales: El concepto sofisticado de cambiador de herramientas con un ángulo de rotación del eje de 15° proporciona espacio para 8 herramientas en una unidad excepcionalmente compacta. Los elementos de retención con una forma cerrada en tres lados garantizan una sujeción segura de la pieza en torno al punto de ensayo, incluso en el caso de las piezas pequeñas.
Macrodurómetro totalmente automatizado A+ EVO Sencillo y fiable
Control de 3 ejes totalmente automatizado

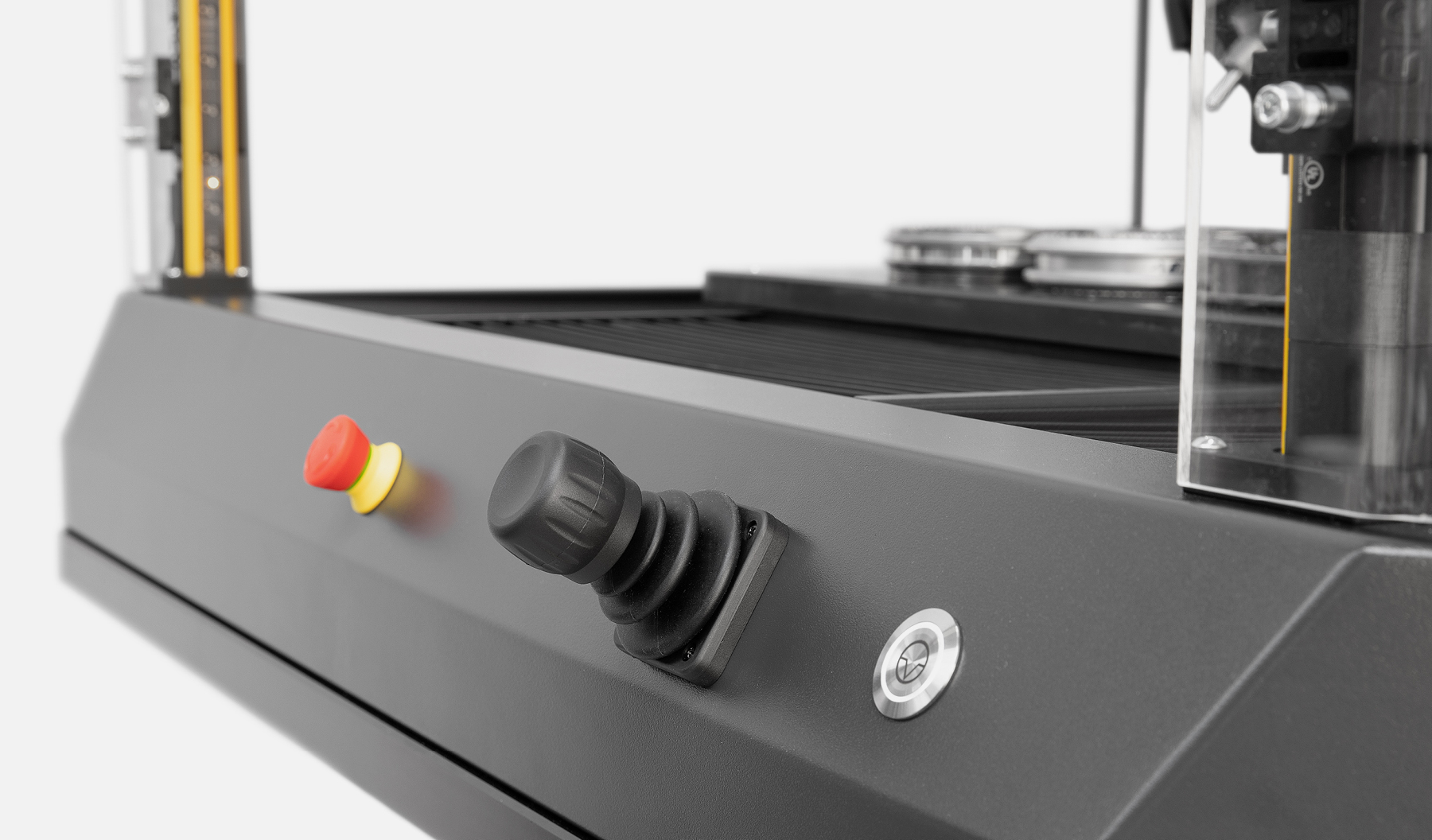

Platina XY totalmente automática y robusta con dispositivo de posicionamiento de alta precisión. Palanca de mando dinámica para controlar los 3 ejes (XYZ). Superficie de soporte utilizable de 450 x 300 mm o disponibilidad de recorridos y mesas de ensayo mayores por encargo.

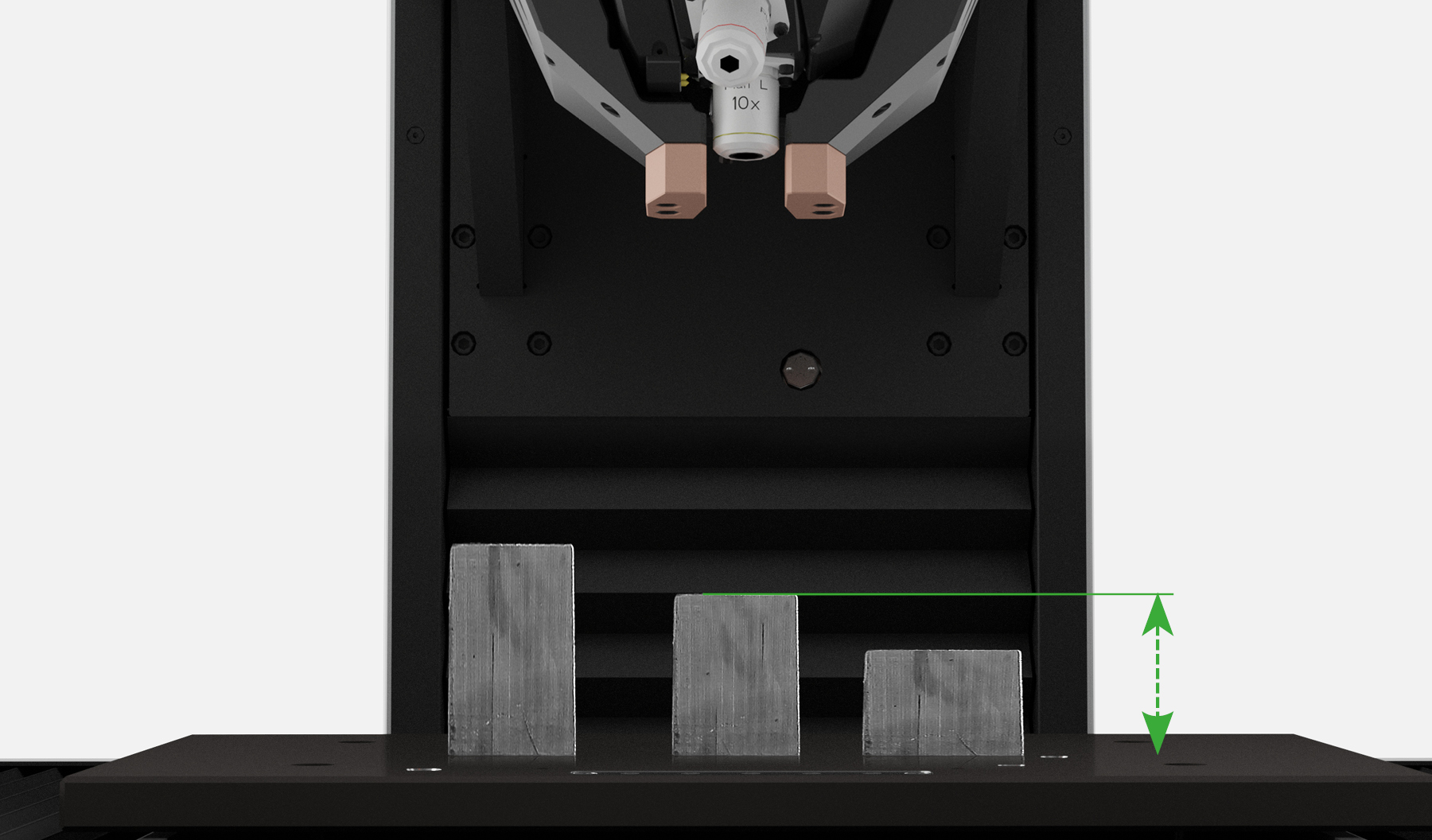

Distintas alturas de ensayo
Se puede seleccionar individualmente la altura Z para cada posición del punto de ensayo XY. Durante los ensayos automáticos, la máquina cambia entre muestras de distintas alturas o distintos niveles de ensayo con seguridad y de forma totalmente automática. Gracias a la innovadora tecnología CAS, la unidad está protegida frente a colisiones. Cuando se realizan ensayos sobre muestras sujetas, el "reconocimiento de la pieza de trabajo" patentado de QATM reduce automáticamente la velocidad de aproximación del cabezal de ensayo mediante un sensor detector (protege la máquina y la muestra).

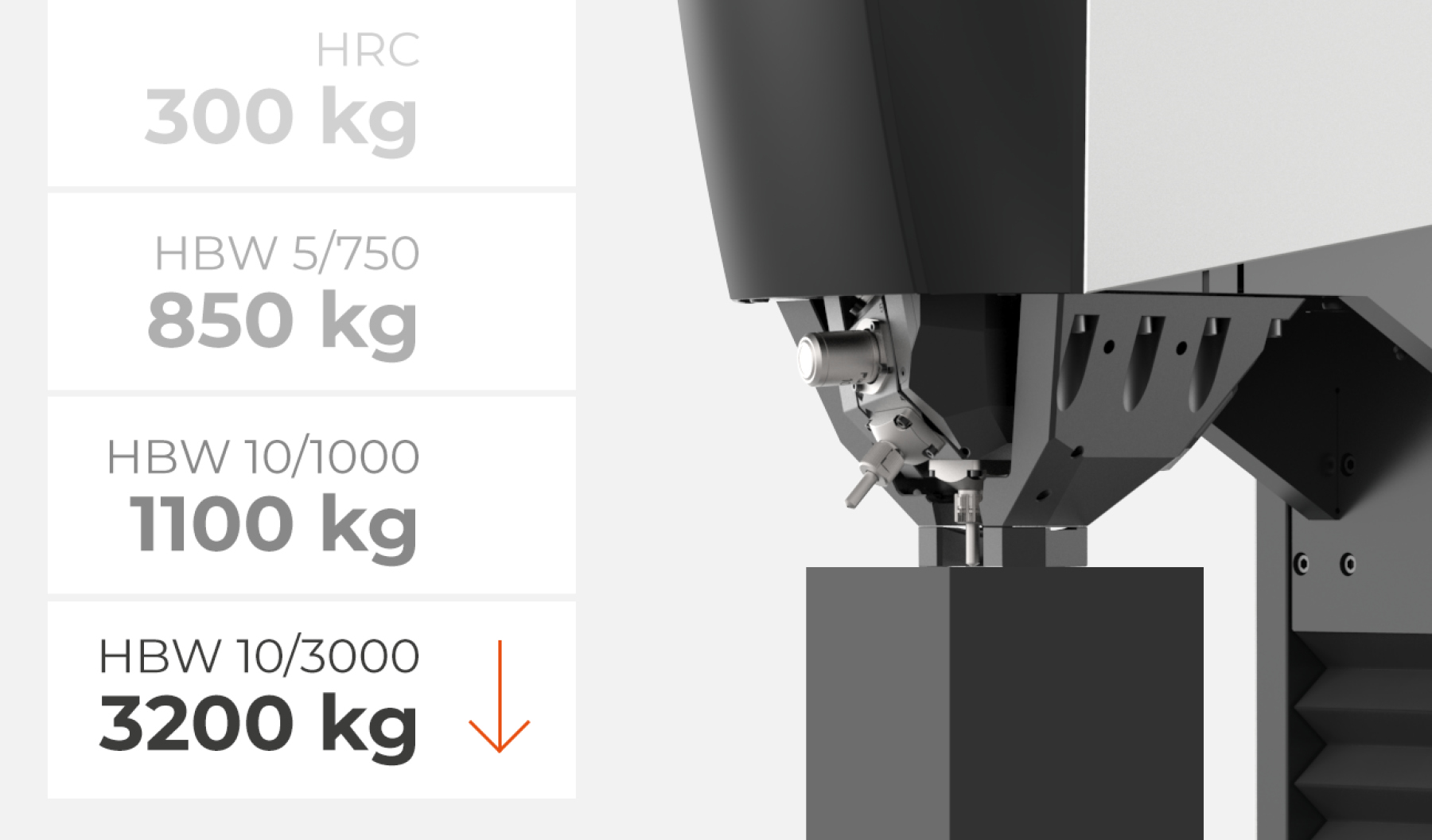

Máxima seguridad de sujeción
El motor de inducción de alto rendimiento de la versión A/A+ proporciona una fuerza de sujeción de la pieza de trabajo de hasta 3.200 kg. La potencia de sujeción se adapta al método de ensayo y se fija automáticamente para que supere la fuerza del ensayo. Los operarios no tienen que fijar los niveles y pueden confiar en que el durómetro garantice una adaptación segura y optimizada.

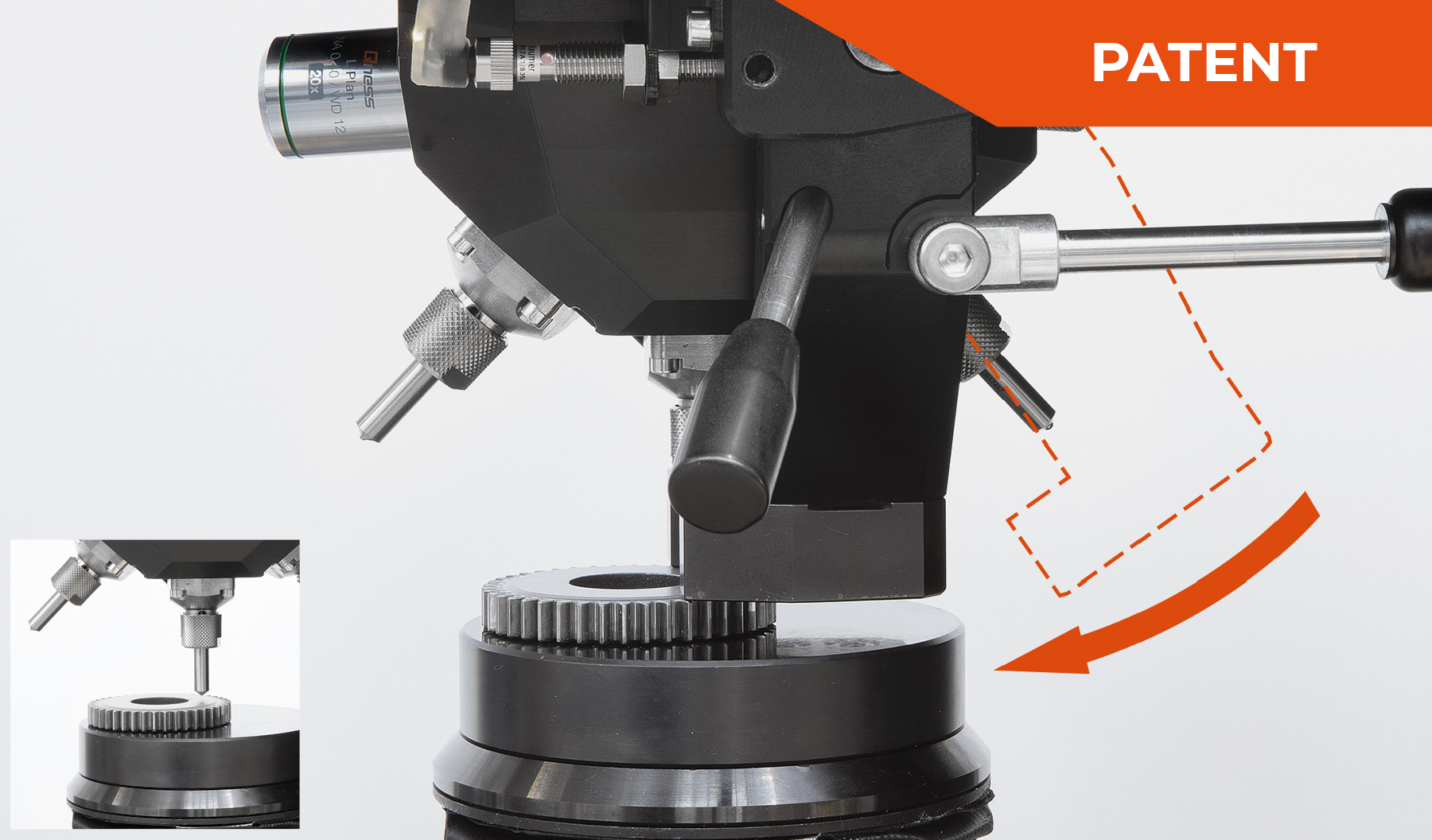

Retenedor giratorio eléctrico
Versión Qness 250 A/A+ EVO solamente: Para los ensayos de dureza según Rockwell o Brinell, es indispensable que las piezas estén bien fijadas con el retenedor. Para los procesos generales, como el reconocimiento de bordes o durante la programación de las muestras de ensayo, no es necesario en cambio el retenedor. Por ello, la mordaza del retenedor se puede girar hacia dentro o fuera con un motor en cuestión de segundos entre los distintos procesos en el innovador sistema EVO. Esto mejora la comodidad de manejo y reduce aún más la duración de los ciclos.

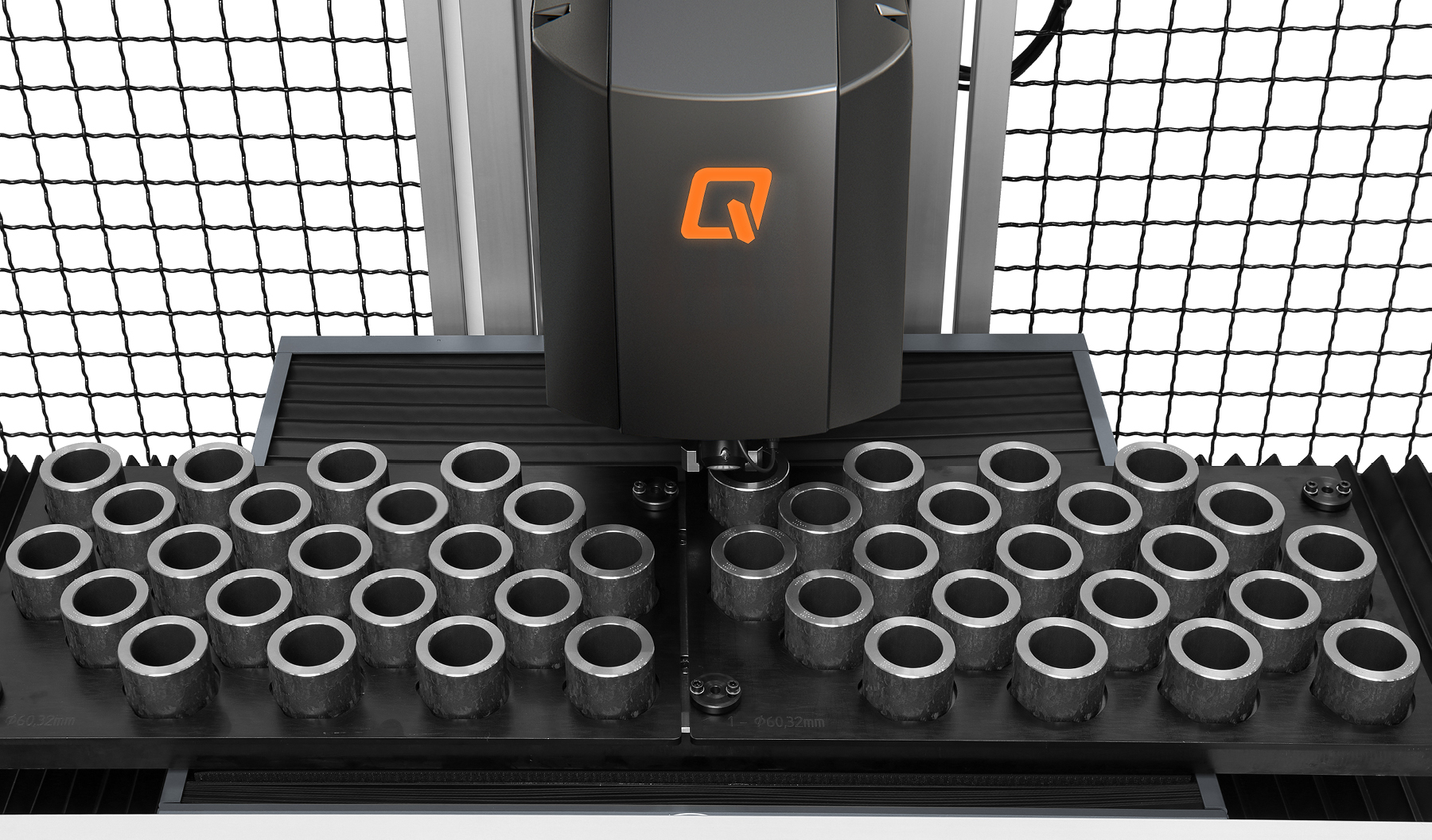

Ensayos de muestras idénticas

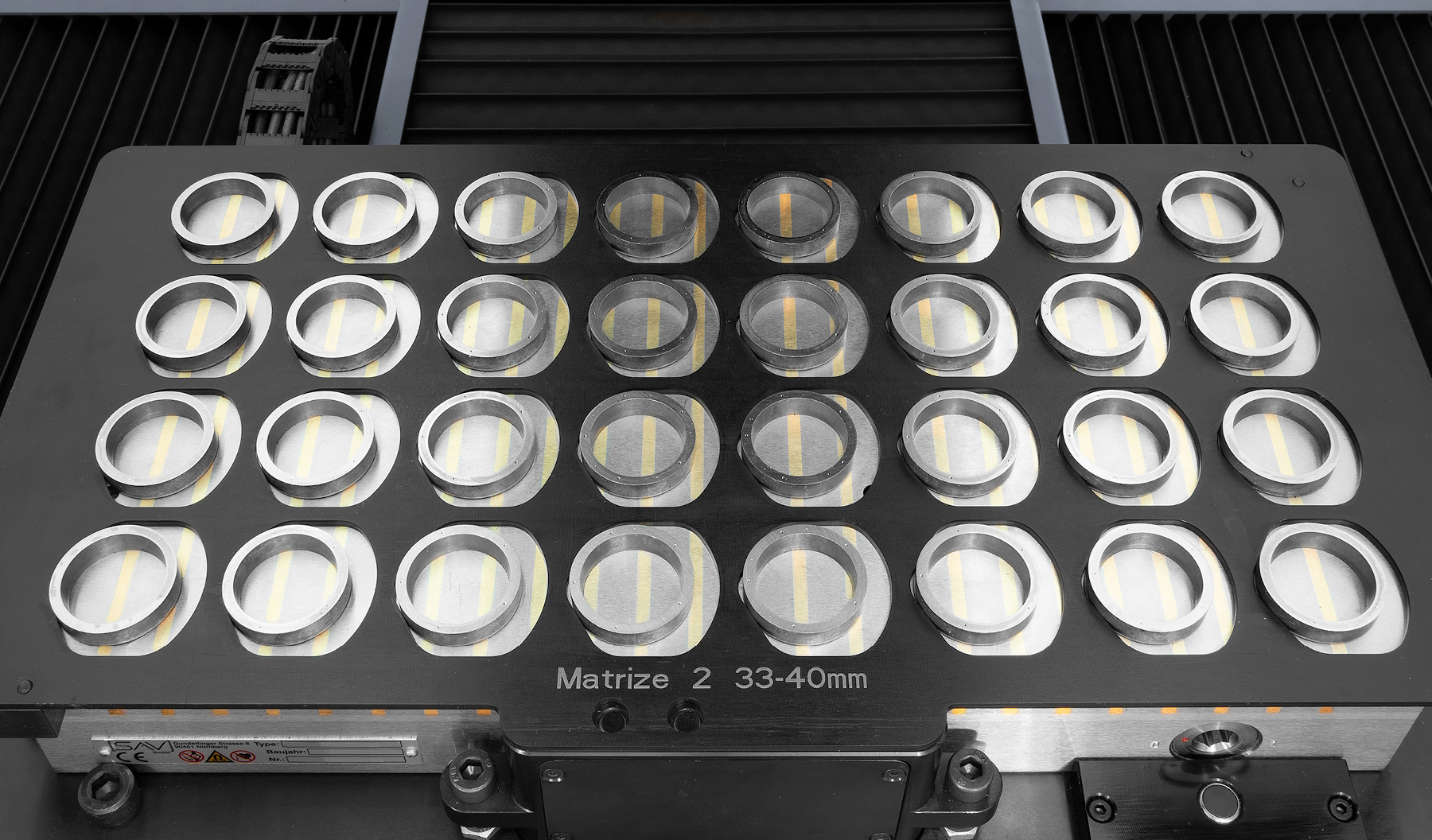

Se pueden activar mediante carruseles de muestras predefinidos una gama entera de datos relevantes, como patrones de ensayo, métodos de ensayo y campos de usuario. QATM puede proporcionar el sistema de sujeción, las matrices y los sistemas de cassette más adecuados para cada requisito.
IoT - Internet de las Cosas La plataforma de acceso remoto a sus dispositivos
Todos los durómetros QATM con software QpixControl2 y QpixT2 se integran perfectamente con la plataforma IoT de Verder Scientific, ofreciendo funciones avanzadas y una conectividad perfecta.
- Supervisión en tiempo real: Supervise sus equipos desde cualquier lugar del mundo en tiempo real. Con este enfoque basado en datos, podrá tomar decisiones informadas con facilidad.
- Notificaciones en directo: Adelántese a los acontecimientos con alertas y actualizaciones inmediatas. Las notificaciones en tiempo real garantizan que esté informado en todo momento sobre el rendimiento de sus equipos, lo que permite un mantenimiento proactivo.
- Copias de seguridad sin esfuerzo: Simplifique la protección de sus datos con nuestra plataforma IoT: tanto si necesita hacer una copia de seguridad de un único dispositivo como de toda una flota, nuestra plataforma agiliza el proceso, minimizando el tiempo de inactividad y la pérdida de datos.
- Actualizaciones de software automáticas y gratuitas: ¡Despídase de las actualizaciones manuales! Verder Scientific IoT garantiza que sus máquinas estén siempre equipadas con el software más reciente, para un rendimiento y una fiabilidad óptimos.

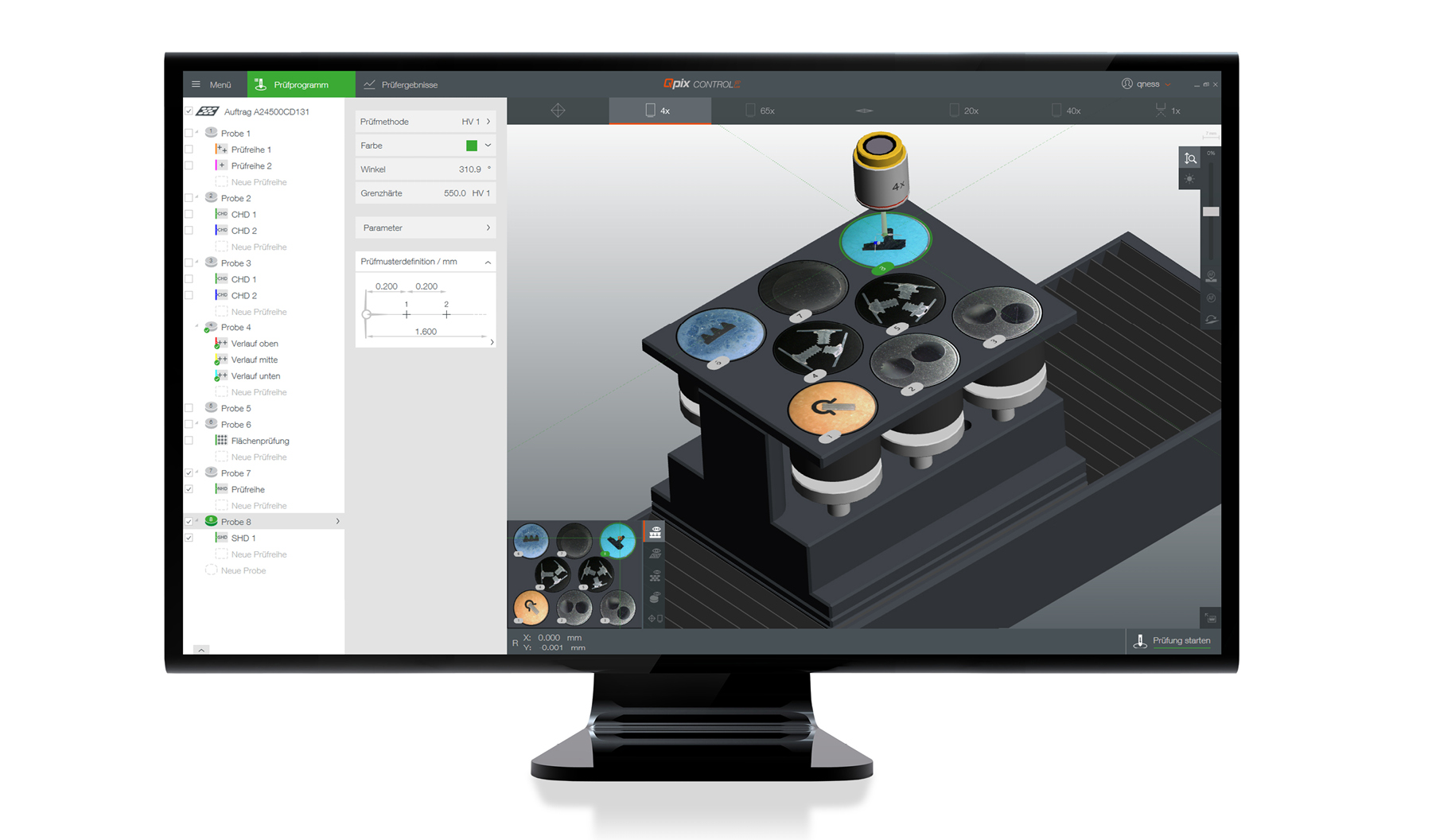

Funcionamiento mediante un sistema de PC externo Revolucionario concepto operativo en 3D
Intuitivo, claramente organizado y profesional: Qpix Control2 es la nueva generación de software para los durómetros Brinell / Knoop / Vickers, desarrollado a partir de los comentarios y los datos aportados de los clientes para facilitar al máximo su utilización. El cabezal de ensayo controlado se beneficia del ajuste automático de la altura y de la exploración sin contacto, de la integración completa del portamuestras, de la compatibilidad CAD con las imágenes en 3D y de una gama completa de elementos de control y vistas en 3D fácilmente comprensibles incluidos en el software. Establece nuevos estándares en los ensayos de dureza.

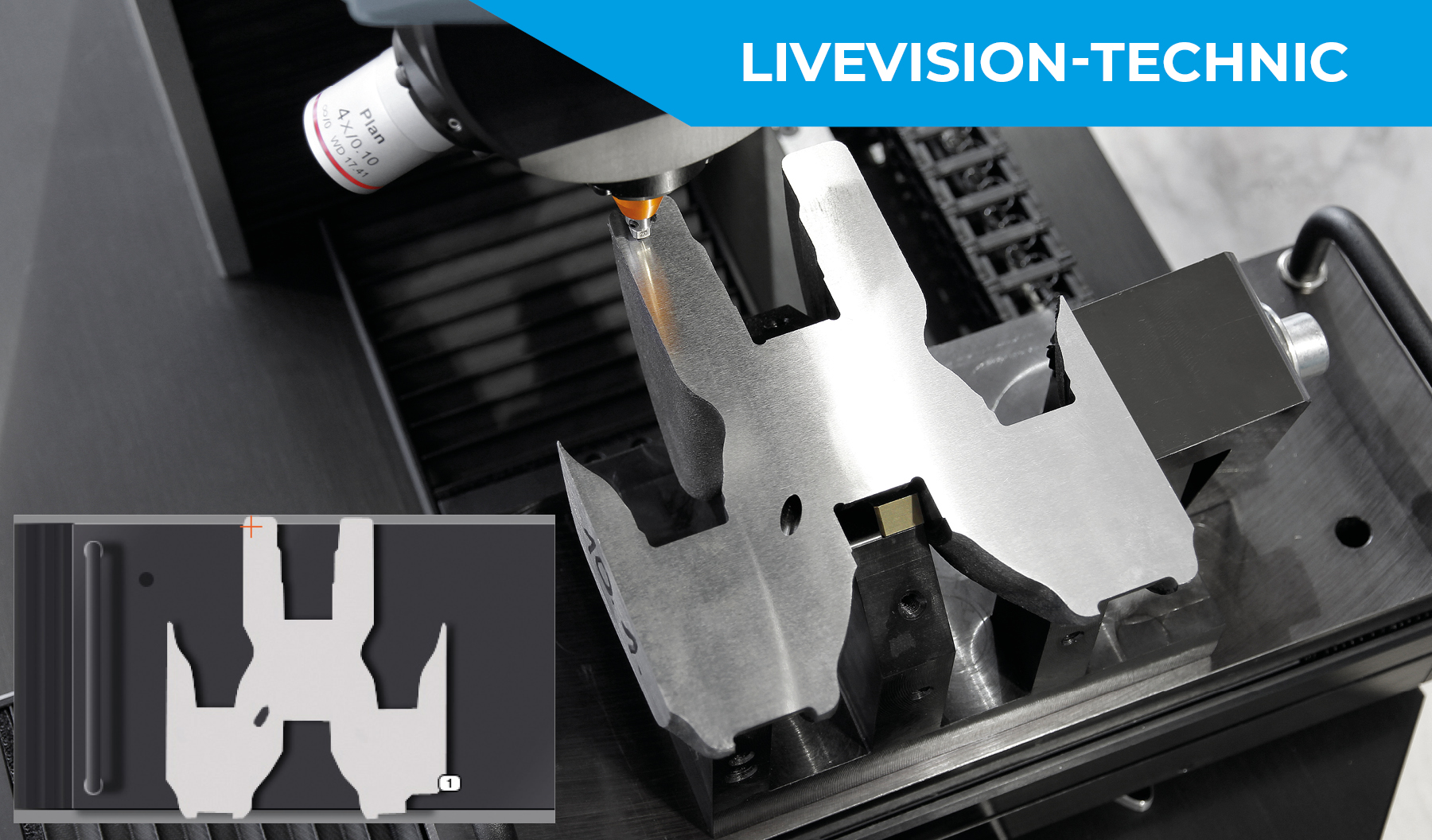

Portamuestras específico del cliente
Las muestras idénticas pueden configurarse en el software a escala como un modelo en 3D.

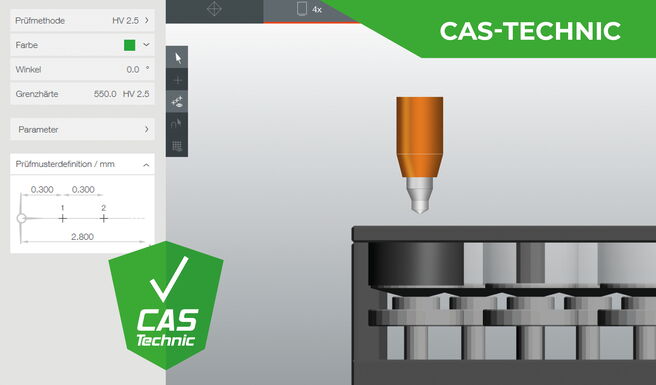

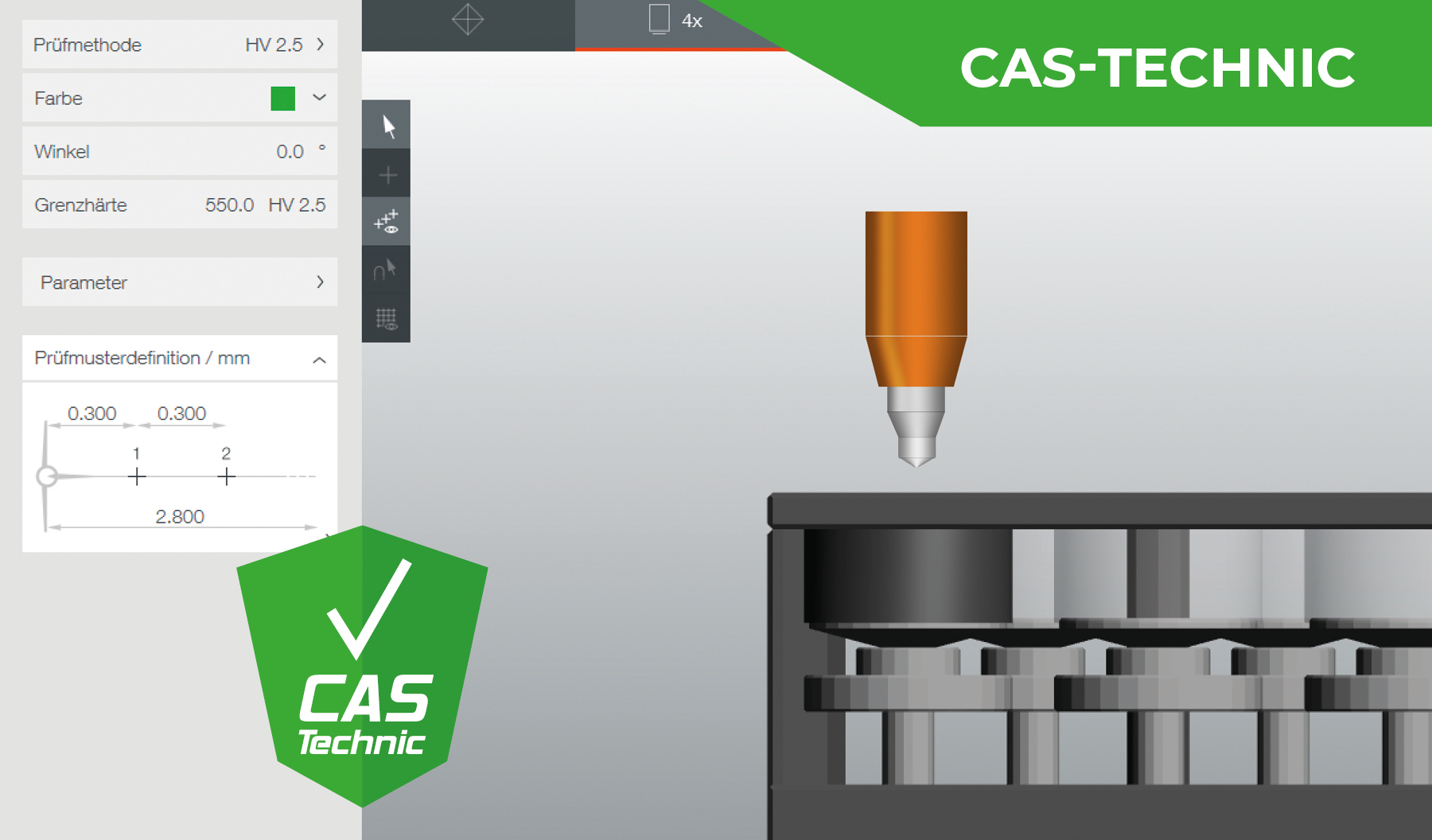

Tecnología CAS
La innovadora tecnología del Sistema de Prevención de Colisiones (CAS) protege las piezas mecánicas del dispositivo utilizando cálculos predictivos del movimiento en 3D para visualizar los efectos de las colisiones y los errores de funcionamiento.
Soluciones de intercambio inteligente de datos hoy. Equipado para hoy y para el futuro
Qconnect es la interfaz del software Qpix Control 2 de QATM, que proporciona a los clientes una gama completa de conectividad entre dispositivos, desde la producción en serie, interfaces XML abiertas (bidireccionales) y soluciones plug-in previamente especificadas, como QDAS Plug-In+, hasta soluciones de conectividad específicas del cliente completamente implantadas por QATM. Tenemos una solución profesional para cada requisito de aplicación.
Macrodurómetro totalmente automatizado A+ EVO Soluciones perfectas para cualquier aplicación
Sujeción de la pieza de ensayo y reconocimiento del portamuestras
Los imanes industriales conmutables permiten cargar y descargar el sistema de ensayo ahorrando fuerza y tiempo y, a la vez, garantizan una sujeción segura durante el ensayo. Además, todos los accesorios de QATM pueden equiparse con un reconocimiento del portamuestras: mediante sensores integrados, el dispositivo cargado es reconocido automáticamente por el durómetro y solo se cargan los programas de ensayo adecuados.

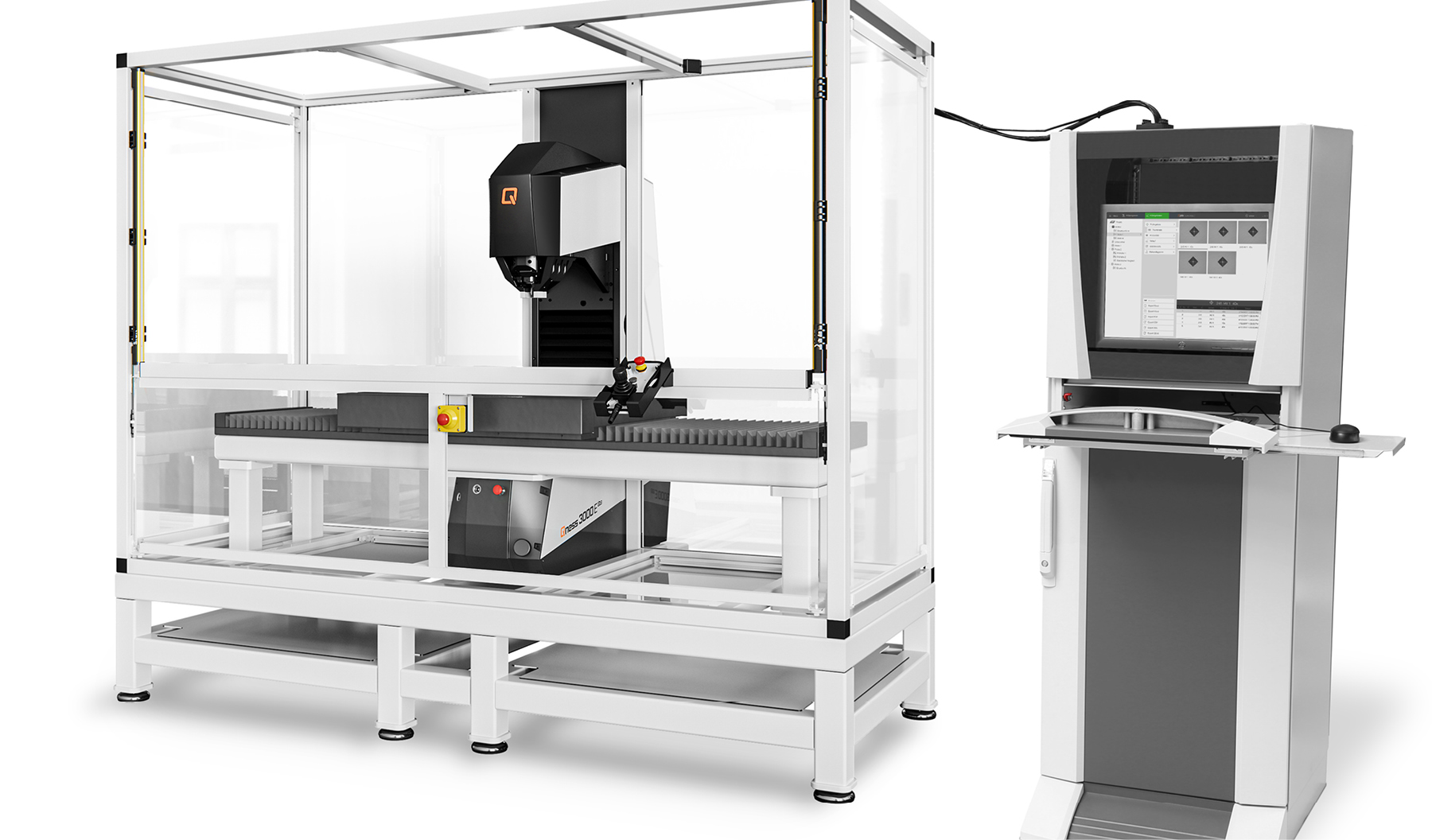

Soluciones personalizadas en formato grande
Planificación individual y manejo profesional del proyecto

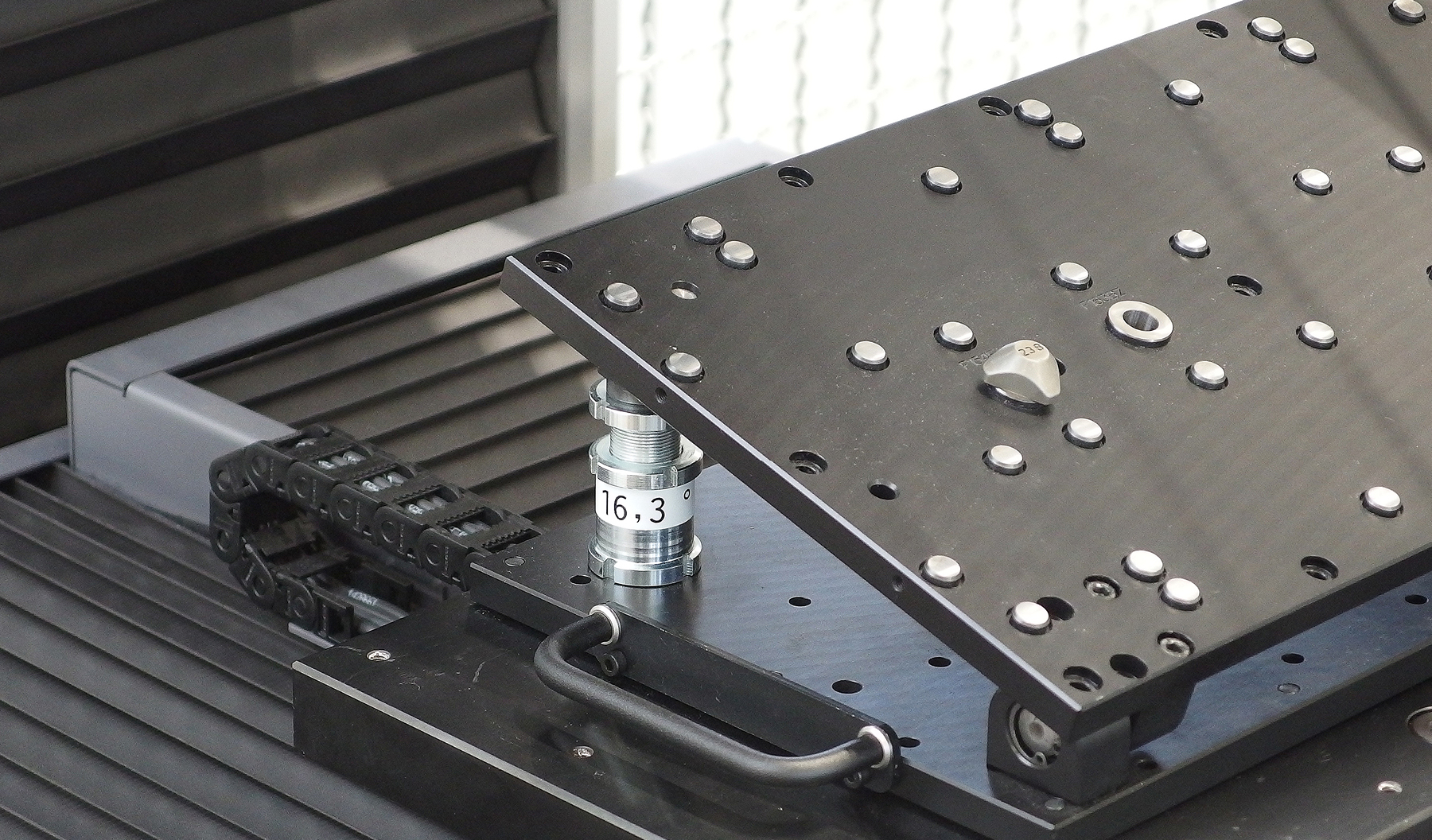

Soporte giratorio de la pieza de ensayo
El soporte giratorio de la pieza de ensayo permite realizar ensayos de muestras, aunque la superficie de ensayo no esté en paralelo con respecto a la superficie de apoyo.

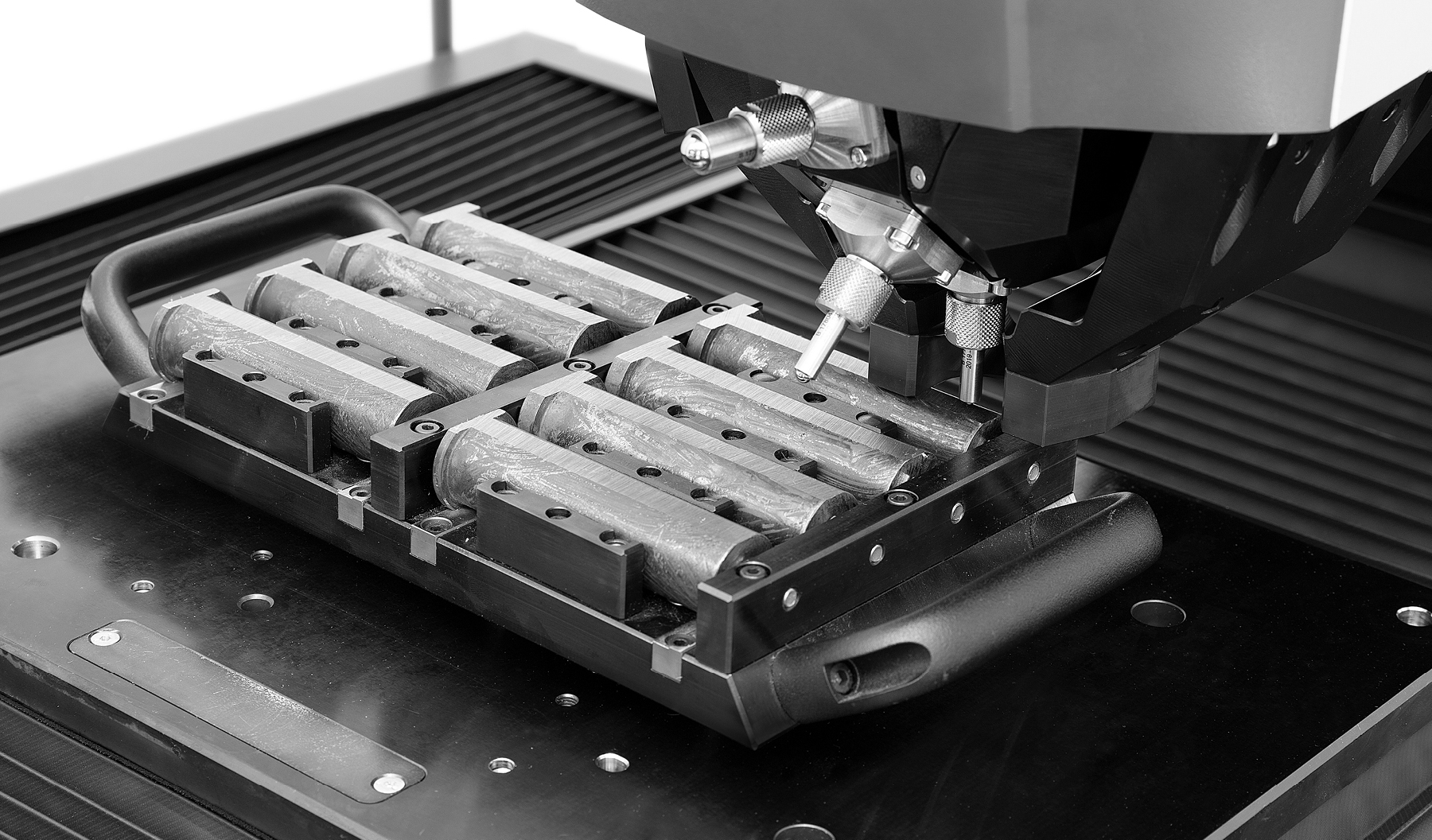

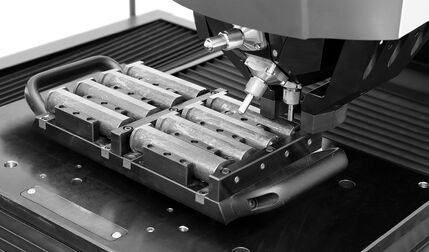

Ensayo Jominy de muestras
Se pueden colocar hasta 8 muestras en el soporte Jominy para realizar ensayos con el módulo adicional de ensayo Jominy. El ciclo de ensayo está totalmente automatizado y se ejecuta según la norma. Hay disponibles portamuestras más grandes por encargo.
Ensayos de tubos
Los modelos A o A+ de la serie de macrodurómetros EVO permiten realizar ensayos en tubos y segmentos de tubo de forma totalmente automática y con un máximo de resultados según los estándares vigentes.
Ensayo de dureza perfecto - Consumibles por QATM
Los ensayos de dureza son más fiables, seguros y eficaces cuando se realizan con los ingredientes adecuados: conocimientos, cuidado y la elección correcta de los consumibles e instrumentos.
Macrodurómetros Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.
Macrodurómetro Qness 250 / 750 / 3000 A+ EVO Datos técnicos
| Métodos de ensayo soportados | Brinell, Vickers, Rockwell, Knoop, materiales plásticos |
|---|---|
| Rango de fuerzas de ensayo | Modelo 250 A+: 1 - 250 kg (9,81 - 2450 N) | Modelo 750 A+: 0,3 - 750 kg (2,94 - 7358 N) | Modelo 3000 A+: 0,3 - 3000 kg (2,94 - 29430 N) |
| Cámara de imagen de la muestra | resolución 5 megapíxeles |
| Ajuste de altura | eléctrico a través del motor asíncrono |
| Altura de ensayo / profundidad de garganta | 362/320 mm |
| Yunque para ensayos / Platina cruzada | motorizado 450 x 297 mm |
| Recorrido transversal | X 460/Y 350 mm |
| Peso máx. de la pieza de trabajo | "ilimitado" |
| Peso máquina básica | 695 kg |
| Conexión eléctrica | 230~ 50-60Hz 1/N/PE (opción: 110~1/N/PE) |
| Consumo máx. de energía | ~ 1680 O |
| Software | Qpix Control2 |
| Interfaces | 1x RJ45 (Ethernet) |
Accesorios y opciones |
XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x|Indentadores (Vickers, Rockwell, Brinell), retenedores fijos o giratorios, luz indicadora (A / A+), etc. |
