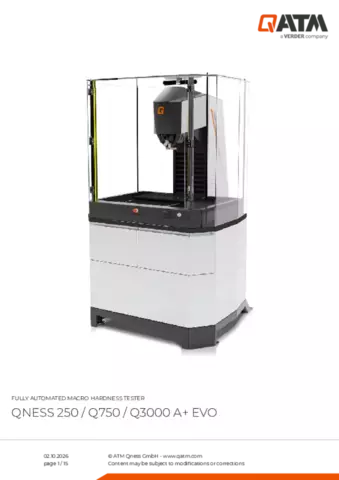

全自動マクロ硬さ試験機 Qness 250 / Qness 750 / Qness 3000 A+ EVO

XLED照明モジュールは、ブリネル圧痕の分析に革命をもたらします。市販のレンズではビーディングが発生するため、特に柔らかいブリネル圧痕は不正確な測定結果になることがあります。これに対し、XLEDレンズは、直接かつ広範囲に照射するため、材料の種類や硬さに関係なく、正確で再現性の高い測定結果を保証します。

新しい硬さ試験機「EVO」シリーズの光学系は、完全に再開発されました。この光学系は、QATM工場のクリーンルーム内に設置されており、QATMの総合的な専門知識が生かされています。新シリーズのすべての硬さ試験機は、0.1mmから8mmまでのすべての必要な視覚範囲を、最高の鮮明さとコントラストでカバーするユニバーサルな顕微鏡システムを共有しています。QATMシステムは、拡大率に関わらず、画像全体に均一な照明を与え、ダークエッジがないことを保証します。

イーサネットデータ転送を備えた高品質のCMOS 500万画素カメラは、現在の工業規格を定義しています。他のカメラシステムとは異なり、ここでははるかに高い伝送安定性が可能です。さらに、PCと硬さ試験装置は、互いに離れた場所に設置することが可能です。これは、制御インフラが外部スイッチキャビネットに設置されている製造環境において理想的です。

高精度位置決めドライブを搭載したフルオートマチックで堅牢なXYスライド。3軸（XYZ）をコントロールするダイナミックジョイスティック。使用可能な支持面は450×300mm、ご要望に応じてより大きなトラバースやテストテーブルもご用意しています。

各XYテストポイントの位置に対して、Z高さを個別に選択することができます。自動試験時には、高さの異なる試験片や試験レベルの異なる試験片を安全に全自動で交換することができます。革新的なCAS技術により、ユニットは衝突から保護されています。クランプされた試料を試験する際には、特許取得済みのQATM「ワークピース認識」により、センサー検知によってテストヘッドの接近速度が自動的に低下します（機械と試料を保護します）。

A/A+バージョンの高性能インダクションモーターは、最大3.200kgのワーククランプ力を実現します。クランプ力は試験方法に合わせて、試験力よりも大きくなるように自動的に設定されます。オペレーターがレベルを設定する必要はなく、硬さ試験機が安全かつ最適な適応を保証してくれます。

Qness 250 A/A+ EVO-Versionのみ：

ロックウェルやブリネルに準拠した硬さ試験では、ダウンホルダーで部品をしっかりと固定することが不可欠です。しかし、エッジ認識やテストサンプルのプログラミングなどの一般的なプロセスでは、ダウンホルダーは必要ありません。そのため、革新的なEVOシステムでは、異なるプロセス間でダウンホルダークランプをモーターで数秒のうちに回転させることができます。これにより、操作の利便性が向上し、サイクルタイムがさらに短縮されます。

テストパターン、テストメソッド、ユーザーフィールドなどの関連データは、あらかじめ定義されたサンプルマガジンを介してアクティブにすることができます。QATMは、あらゆる要求に応じて、最適なクランプセットアップ、マトリックス、カセットシステムを提供します。
