I modelli A e A+ della serie di durometri Qness 250/750/3000 EVO sono l'apice delle prove di durezza automatizzate.
Grazie al controllo a 3 assi completamente automatico possono essere testati campioni con diverse altezze di prova. I campioni possono essere bloccati in modo sicuro fino a 3.200 kg dal potente motore asincrono dell'asse Z.
Vantaggi prodotto
- Controllo altamente preciso della testina tramite motore asincrono
- Progressione automatica del test XYZ per diverse altezze del campione
- Armadio di base e sicurezza completamente integrati nel design della macchina
- Massima sicurezza di fissaggio grazie al supporto fisso o girevole
- Eccellente qualità dell'immagine
- Software Qpix Control2 con elementi di controllo 3D intuitivi
- Solo la variante A+: Telecamera per immagini del campione con acquisizione automatica dell'immagine
Macro Durometro completamente automatizzato A+ EVO Risultati altamente accurati in un tempo ultra-breve
Lenti di valutazione Xled Brinell
I moduli di illuminazione XLED rivoluzionano l'analisi delle impronte Brinell. A causa della bordatura delle lenti disponibili in commercio, le dentellature Brinell morbide in particolare possono essere soggette a risultati di misura imprecisi. Al contrario, le lenti XLED garantiscono misure precise e ripetibili, indipendentemente dal tipo di materiale e dalla durezza, grazie all'illuminazione diretta e all'ampia estensione.
Eccellente qualità dell'immagine
Il sistema ottico della nuova serie di durometri EVO è stato completamente rinnovato. È stato costruito in loco nella camera bianca dello stabilimento QATM e beneficia della vasta esperienza dell'azienda. Tutti i durometri della nuova serie condividono un sistema di microscopio universale che copre tutti i campi visivi necessari tra 0,1 mm e 8 mm nella massima chiarezza e contrasto. Il sistema QATM garantisce un'illuminazione uniforme su tutta l'immagine, indipendentemente dal grado di ingrandimento, e senza bordi scuri.
Telecamera industriale a colori Ethernet
Le telecamere CMOS da 5 megapixel di alta qualità definiscono lo standard industriale odierno. Rispetto ad altri sistemi di telecamere, è possibile ottenere una stabilità di trasmissione molto più elevata. Inoltre, il PC e il durometro possono essere impostati separatamente anche a distanze maggiori.
Macro Durometro completamente automatizzato A+ EVO
Metodi di prova e intervallo di forza
DIN EN ISO 6506, ASTM E-10
| HBW 1/1 | HBW 1/2.5 | HBW 1/5 | HBW 1/5 | HBW 1/10 | HBW 1/30 | HBW 2.5/6.25 | HBW 2.5/15.6 |
| HBW 2.5/31.25 | HBW 2.5/62.5 | HBW 2.5/187.5 | HBW 5/25 | HBW 5/62.5 | HBW 5/125 | HBW 5/250 | HBW 5/750 |
| HBW 10/100 | HBW 10/250 | HBW 10/500 | HBW 10/1000 | HBW 10/1500 | HBW 10/3000 | HBT* |
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| HV 0,3 | HV 0.5 | HV 1 | HV 2 | HV 3 | HV 5 | HV 10 | HV 20 | HV 30 | HV 50 | HV 60 | HV 100 | HV 120 | HVT* |
| Plastics |
|---|
DIN EN ISO 6507, ASTM E-92, ASTM E-384
| 49.03 N | 132.9 N | 357.9 N | 961 N |
| Test del carbonio |
|---|
DIN 51917 (optional)
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
* non conforme agli standard
Scoprire l'invisibile Test di durezza perfezionati con l'intelligenza artificiale
Macro Durometro completamente automatizzato A+ EVO Semplice e affidabile
Telecamera per l'immagine del campione
Massima facilità d'uso grazie alla telecamera a colori da 5 megapixel per la registrazione dell'intero campione per una perfetta panoramica e documentazione nel processo. Come standard, le versioni CA+ e A+ del durometro registrano l'intera superficie del tavolo come immagine del campione.
Riconoscimento dei bordi
Il riconoscimento dei bordi comporta l'adattamento automatico dei punti di partenza delle file di prova al bordo del campione quando si utilizzano modelli di progetti e campioni. Il modulo aumenta significativamente il grado di automazione ed è un'aggiunta ideale alla funzione Auto- Snap fornita in serie;
Cambio di metodo di prova più rapido Cambio utensile a 8 posizioni
Il modo semplice per soddisfare applicazioni universali: Il sofisticato concetto di cambio utensile con un angolo di rotazione dell'asse di 15° offre spazio per 8 utensili in un'unità unica e compatta. Gli elementi portautensili con una forma chiusa su tre lati garantiscono un bloccaggio sicuro del pezzo intorno al punto di prova - anche per campioni piccoli.
Macro Durometro completamente automatizzato A+ EVO Semplice e affidabile
Controllo a 3 assi completamente automatico
Slitta XY completamente automatica e robusta con azionamento di posizionamento ad alta precisione. Joystick dinamico per controllare tutti e 3 gli assi (XYZ). Superficie d'appoggio utilizzabile 450 x 300 mm o, su richiesta, sono disponibili guide e tavoli di prova più grandi.
Diverse altezze di prova
Per ogni posizione del punto di prova XY l'altezza Z può essere selezionata individualmente. Durante il test automatico, la macchina cambia tra campioni di diversa altezza o diversi livelli di test in modo sicuro e completamente automatico. Grazie all'innovativa tecnologia CAS, l'unità è protetta dalle collisioni. Quando si testano campioni bloccati, il "riconoscimento del pezzo" brevettato QATM riduce automaticamente la velocità di avvicinamento della testa di prova tramite il rilevamento del sensore (preserva la macchina e il campione).
Massima sicurezza di bloccaggio
Il motore a induzione ad alte prestazioni nella versione A/A+ permette una forza di serraggio del pezzo fino a 3.200 kg. La potenza di serraggio è adattata al metodo di prova e viene impostata automaticamente per essere maggiore della forza di prova. Gli operatori non hanno bisogno di impostare i livelli e possono affidarsi al durometro per garantire un adattamento sicuro e ottimizzato.
Piede di appoggio girevole elettrico
Solo Qness 250 A/A+ EVO-Version:Per le prove di durezza secondo Rockwell o Brinell, i pezzi fissati saldamente con il supporto sono indispensabili. Per i processi generali, come il riconoscimento dei bordi o durante la programmazione dei campioni di prova, tuttavia, il supporto non è necessario. In questo modo, la pinza portapezzo può essere ruotata verso l'interno o verso l'esterno a motore in pochi secondi tra i diversi processi nell'innovativo sistema EVO. Questo migliora il comfort operativo e riduce ulteriormente i tempi di ciclo.
Test su campioni identici
Un'intera gamma di dati rilevanti, come i modelli di prova, i metodi di prova e i campi utente possono essere attivati tramite magazzini di campioni predefiniti. QATM può fornire il setup di bloccaggio, le matrici e i sistemi di cassette più adatti per ogni esigenza.
IoT - Internet of things The platform for remote access to your devices
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
- Real-time Monitoring: Monitor your machinery in real time, from anywhere in the world. This data-driven approach empowers you to make informed decisions with ease.
- Live Notifications: Be ahead of the curve with immediate alerts and updates. Real-time notifications ensure you stay informed about your equipment's performance, leading to proactive maintenance.
- Effortless Backup: Simplify your data protection. Whether you need to back up a single device or an entire fleet, our platform streamlines the process, minimizing downtime and data loss.
- Automatic & Free Software Updates: Bid farewell to manual updates! Verder Scientific IoT ensures your customers' machines are consistently equipped with the latest software, optimizing performance and reliability.
Funzionamento tramite sistema PC esterno Concetto operativo 3D rivoluzionario
Intuitivo, chiaramente organizzato e professionale: Qpix Control2 è un software di nuova generazione per durometri Brinell / Knoop / Vickers, sviluppato sulla base del feedback dei clienti e degli input per la massima facilità d'uso. La testa di prova controllata beneficia della regolazione automatica dell'altezza e dell'esplorazione senza contatto, della completa integrazione del portacampioni, della compatibilità CAD con l'imaging 3D e di tutta una serie di elementi di controllo e visualizzazioni 3D di facile comprensione inclusi nel software. Stabilisce nuovi standard nelle prove di durezza.
Portacampioni specifici per il cliente
Campioni identici possono essere impostati nel software in scala come modello 3D.
Tecnologia CAS
L'innovativa tecnologia Collision Avoiding System (CAS) protegge le parti meccaniche del dispositivo utilizzando calcoli predittivi del movimento 3D per visualizzare gli effetti di collisioni ed errori di funzionamento.
Soluzioni intelligenti per lo scambio di dati oggi; Attrezzato per oggi e per domani
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.
Macro Durometro completamente automatizzato A+ EVO Soluzioni perfette per ogni applicazione
Riconoscimento del pezzo da testare e del portacampioni
I magneti industriali commutabili consentono di caricare e scaricare il sistema di prova con risparmio di energia e di tempo e, allo stesso tempo, garantiscono una presa sicura durante il test. Inoltre, tutte le attrezzature QATM possono essere dotate di un riconoscimento del portacampione: tramite sensori integrati, l'attrezzatura viene riconosciuta automaticamente dal dispositivo di prova e vengono caricati solo i programmi di prova appropriati.
Soluzioni personalizzate in grande formato
Pianificazione individuale e gestione professionale del progetto
Supporto pezzo di prova girevole
Il supporto girevole del provino permette di testare i campioni anche se la superficie di prova non è parallela alla superficie di supporto.
Test su campioni Jominy
Fino a 8 campioni possono essere collocati nel portacampioni Jominy per essere testati con il modulo di prova aggiuntivo Jominy. Il ciclo di prova è completamente automatizzato ed eseguito secondo la norma. Portacampioni più grandi sono disponibili su richiesta.
Test su tubi
I modelli A o A+ della serie di durometri macro EVO permettono di testare tubi e segmenti di tubo in modo completamente automatico e con la massima produttività secondo gli standard validi.
Prova di durezza perfetta - Consumabili di QATM
Le prove di durezza sono più affidabili, sicure ed efficienti quando vengono eseguite con gli ingredienti giusti: conoscenza, attenzione e la giusta scelta di consumabili e strumenti.
Durometri Macro Configure Your Hardness Tester to Match Your Application
With the QATM Configurator, you can easily tailor your hardness tester to your individual requirements. Select the appropriate device version, equipment, and accessories, and submit your configuration directly as a non-binding request for quotation to QATM.
Your benefits at a glance:
- Configure individually: Select the device, equipment, and accessories to match your application
- Simple & clear: Step by step to your desired device configuration
- Request directly: Submit your configuration easily as a free and non-binding request for quotation
- Personal support: QATM experts assist you in selecting the right solution
Alternatively, you can also submit your inquiry directly via our contact form.

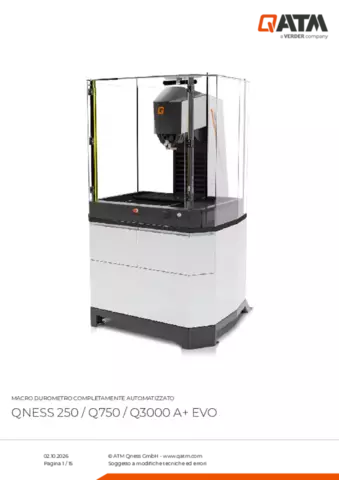

Durometro Macro Qness 250 / 750 / 3000 A+ EVO Dati tecnici
| Metodi di prova supportati | Brinell, Vickers, Rockwell, Knoop, Plastica |
|---|---|
| Gamma di forza di prova | Modello 250 A+: 1 - 250 kg (9,81 - 2450 N) | Modello 750 A+: 0,3 – 750 kg (2,94 – 7358 N) | Modello 3000 A+: 0,3 - 3000 kg (2,94 - 29430 N) |
| Telecamera per immagini campione | risoluzione 5 megapixel |
| Regolazione dell'altezza | elettrico tramite motore asincrono |
| Altezza di prova / Profondità della gola | 362/320 mm |
| Incudine di prova / Scivolo a croce | motorizzato 450 x 297 mm |
| Percorso di traslazione | X 460/Y 350 mm |
| Peso massimo del pezzo da lavorare | illimitato |
| Peso macchina base | 695 kg |
| Alimentazione | 230~50-60Hz 1/N/PE (opzione: 110~1/N/PE) |
| Consumo massimo di energia | ~ 1680 O |
| Software | Qpix Control2 |
| Interfacce | 1x RJ45 (Ethernet) |
Accessori e opzioni |
XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x|Indicatori (Vickers, Rockwell, Brinell), supporto fisso o girevole, lampada di segnalazione (A / A+) ecc. |
